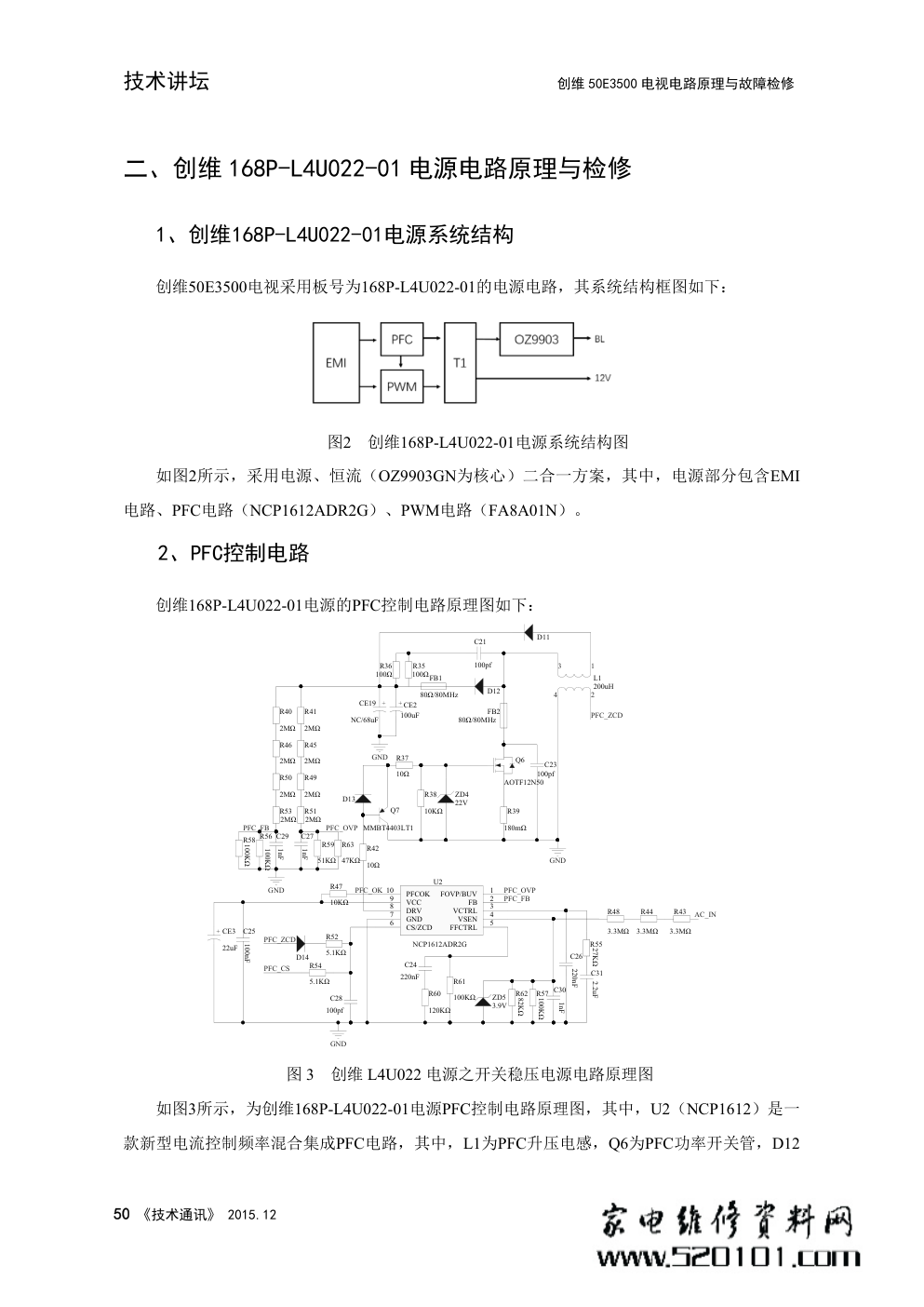

技术讲坛 创维 50E3500 电视电路原理与故障检修  二、创维 168P-L4U022-01 电源电路原理与检修 1、创维168P-L4U022-01电源系统结构 创维50E3500电视采用板号为168P-L4U022-01的电源电路，其系统结构框图如下：   图2 创维168P-L4U022-01电源系统结构图 如图2所示，采用电源、恒流（OZ9903GN为核心）二合一方案，其中，电源部分包含EMI 电路、PFC电路（NCP1612ADR2G）、PWM电路（FA8A01N）。 2、PFC控制电路 创维168P-L4U022-01电源的PFC控制电路原理图如下： L1 200uH FOVP/BUV 1 FB 2 VCTRL 3 VSEN 4 FFCTRL 5 CS/ZCD 6 GND 7 DRV 8 VCC 9 PFCOK 10 NCP1612ADR2G U2 D11 1 2 3 4 100pf C21 D12 FB1 80Ω/80MHz 100Ω R35 100Ω R36 FB2 80Ω/80MHz 100uF CE2 NC/68uF CE19 100pf C23 180mΩ R39 ZD4 22V 10Ω R37 10KΩ R38 Q7 MMBT4403LT1 D13 GND GND 10Ω R42 10KΩ R47 PFC_OVP PFC_ZCD PFC_FB PFC_OK 5.1KΩ R52 D14 PFC_ZCD 5.1KΩ R54 PFC_CS 100pf C28 220nF C24 120KΩ R60 100KΩ R61 ZD5 3.9V 82KΩ R62 100KΩ R57 1nF C30 220nF C26 27KΩ R55 2.2uF C31 3.3MΩ R48 3.3MΩ R44 3.3MΩ R43 AC_IN 2MΩ R41 2MΩ R45 2MΩ R49 2MΩ R51 2MΩ R40 2MΩ R46 2MΩ R50 2MΩ R53 51KΩ R59 47KΩ R63 1nF C27 PFC_OVP 100KΩ R58 100KΩ R56 1nF C29 PFC_FB GND 22uF CE3 100nF C25 GND Q6 AOTF12N50   图 3 创维 L4U022 电源之开关稳压电源电路原理图 如图3所示，为创维168P-L4U022-01电源PFC控制电路原理图，其中，U2（NCP1612）是一 款新型电流控制频率混合集成PFC电路，其中，L1为PFC升压电感，Q6为PFC功率开关管，D12 50 《技术通讯》 2015.12 创维50E3500电视电路原理与故障检修 技术讲坛 为PFC升压二极管，D11为分流二极管，R59、R63为过压检测取样电阻，CE2、CE19为PFC滤波 电容，R40、R43、R50、R53、R58为取样电阻。 NCP1612的引脚功能 引 脚 标 识 功 能 ① FOVP FOVP和BUV的输入脚 ② FB 反馈脚：将输出电压反馈给芯片，从而控制开关管的导通时间 ③ V ctrl 误差放大器输出脚 ④ Vsen 瞬时电压检测，低于1V超过50ms时，电路停止振荡 ⑤ FF ctrl 线电流 ⑥ CS/ZCD 零电流检测 ⑦ GND 地 ⑧ DRV MOS输出脚 ⑨ VCC 电源脚 ⑩ PFC ok PFC OK 3、PWM 控制电路 LAT 1 FB 2 CS 3 GND 4 OUT 5 VCC 6 NC 7 VH 8 FA8A01N U8 T1 PFC_OUT 100KΩ R131 4.7nF C71 D36 RL206 FB4 80Ω/80MHz 10Ω R176 100pF C3 100pF C73 Q23 JCS10N65FT ZD18 22V 10Ω R170 10KΩ R157 D34 Q20 1N4148W 10Ω R166 1KΩ R180 ZD20 3.3V 0.22Ω R184 0.22Ω R183 GND 15KΩ R186 15KΩ R185 HVstarup ZD3 2.7V 100KΩ R111 100pF C68 10KΩ R159 22nF C76 470pF C75 10KΩ R17 Q19 2SC2655Y 100KΩ R168 ZD15 22V 1KΩ R179 D39 4.7uF CE20 100nF C72 47uF CE16 ZD19 22V D32 GND NC CY4 GND 1 3 5 6 10 9 8 7 D42 MUR460 D43 MUR460 D44 MUR460 100pf C77 100Ω R169 100Ω R165 100pf C67 D311 D312 100Ω R164 100Ω R167 1000uF CE15 700nH L6 1000uF CE18 470uF CE17 1KΩ R173 24KΩ R195 PC4 BPC-817C 1KΩ R95 1nF C74 GND FB 10KΩ R175 100nF C69 U6 3.9KΩ R190 100KΩ R191 SGND 100KΩ R197 27KΩ R196 100uF CE21 100uF CE22 FB5 80Ω/80MHz 100uF CE23 GND BL_VIN BL_NIV 100nF C65 1uF C70 1.5KΩ R158 GND OUT_12V ZD17 13V D35 D45 ZD22 NC/33V ZD21 NC/33V 1.5KΩ R160 10KΩ R174 10nF C64 Q14 FAULT   图4 创维L4U022电源之PWM控制电路原理图  如图4所示，为创维168P-L4U022-01电源PWM控制电路原理图，其中，U8（FA8A01N）是 新型驱动MOSFET的电源开关管集成电路，其中，T1为PWM变压器，Q23为PWM功率开关管， D42、D43、D44为整流二极管， R533为过流检测取样电阻，C616、C614为滤波电容，R503、 R504、R617为取样电阻，D104、R606、R607、C607等元件组成尖峰吸收回路。 2015.12 《技术通讯》 51 技术讲坛 创维 50E3500 电视电路原理与故障检修  4、恒流控制电路   图5 168P-L4U022-01电源之恒流控制电路原理图 如图 5 所示，本电路由 Boost 升压电路和恒流控制电路组成，其中，U1 为多通道大电流 LED 恒流控制芯片，L1 为升压电感，Q1/Q2 为功率开关管，D1/D2 为整流二极管，C13 为滤波电容， R29、R30、R31 为取样电阻，R19、R20 为隔离电阻，Q3/Q4 为恒流控制功率开关管。 本电源的工作程序是：首先，220V 交流电经过电源板，使之正常工作输出 24V、12V 供电 电压，然后 24V 电压分二路送往后级电路，即一路经恒流 Boost 升压电路升压（由恒流驱动控制 芯片 OZ9902 控制），另一路经分压电阻 R16、R23 分压送给 U1 检测。12V 经 R168、Q103，给 U1 供电。当主板工作正常时，送来正常的 PWM 信号、ENA 信号，U1 起振、BOOST 升压电路 正常工作，为 LED 灯条提供稳定的工作电压和恒定的工作电流，使 LED 灯正常发光工作。 5、电源电路故障检修  52 《技术通讯》 2015.12
