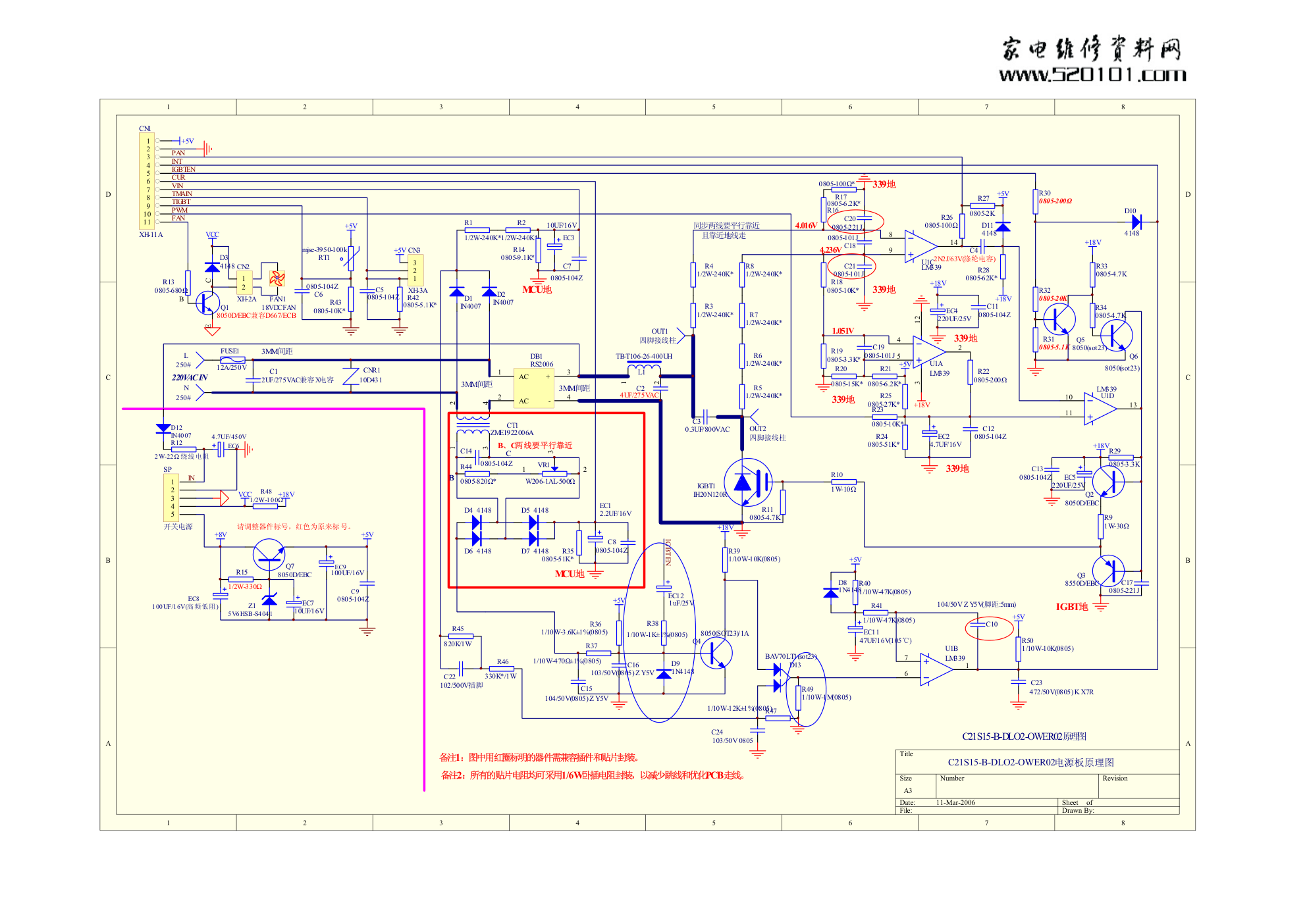

苏泊尔电磁炉C21S15-B-DL02电源板电路图

1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 11-Mar-2006 Sheet of File: Drawn By: C20 0805-221J RT1 mjse-3950-100k +5V FAN1 18VDCFAN C E B Q1 8050D/EBC��D667/ECB D3 4148 1 2 CN2 XH-2A 1 2 3 CN3 XH-3A +5V +18V C13 0805-104Z C21 0805-101J 5 4 2 3 12 U1A LM339 9 8 14 U1C LM339 R16 0805-6.2K* C18 0805-101J C12 0805-104Z C4 2N2J/63V(����) R22 0805-200� R21 0805-6.2K* EC4 220UF/25V R25 0805-27K* R14 0805-9.1K* EC2 4.7UF/16V +5V R27 0805-2K C17 0805-221J R20 0805-15K* EC5 220UF/25V EC3 10UF/16V R19 0805-3.3K* C19 0805-101J R24 0805-51K* +18V R28 0805-62K* R29 0805-3.3K +18V Q2 8050D/EBC Q3 8550D/EBC R10 1W-10� C11 0805-104Z R23 0805-10K* FUSE1 12A/250V L 250# N 250# CNR1 10D431 AC 1 AC 2 + 3 - 4 DB1 RS2006 2 1 L1 TB-T106-26-400UH C2 4UF/275VAC 1 2 3 4 CT1 ZME1922006A 220VAC IN R4 1/2W-240K* C3 0.3UF/800VAC C1 2UF/275VAC��X�� R11 0805-4.7K OUT2 ����� OUT1 ����� +18V D1 IN4007 D2 IN4007 R1 1/2W-240K* R3 1/2W-240K* IGBT1 IH20N120R R13 0805-680� R18 0805-10K* R42 0805-5.1K* R43 0805-10K* R9 1W-30� D10 4148 Q5 8050(sot23) R30 0805-200� Q6 8050(sot23) R31 0805-5.1K R33 0805-4.7K +18V +5V R32 0805-20K 339� 3MM�� 3MM�� 3MM�� ��������� 339� 339� MCU� 339� IGBT� ������ B C5 0805-104Z VCC C6 0805-104Z R6 1/2W-240K* R5 1/2W-240K* R8 1/2W-240K* R7 1/2W-240K* 339� 4.016V 4.236V 1.051V 11 10 13 U1D LM339 +5V R26 0805-100� R2 1/2W-240K* ��1���������������������� R17 0805-100�* 1 2 3 4 5 6 7 8 9 10 11 CN1 XH-11A R34 0805-4.7K D11 4148 C7 0805-104Z ��2������������1/6W���������������PCB��� R12 2W-22� ���� EC6 4.7UF/450V D12 IN4007 R48 1/2W-100� VCC +18V EC9 100UF/16V C9 0805-104Z +5V Q7 8050D/EBC R15 1/2W-330� EC7 10UF/16V Z1 5V6HSB-S4041 EC8 100UF/16V(����) R35 0805-51K* C14 0805-104Z R44 0805-820�* EC1 2.2UF/16V MCU� B�C������� B C 2 1 3 VR1 W206-1AL-500� C8 0805-104Z R46 330K*/1W R45 820K/1W C22 102/500V�� PAN INT IGBTEN TMAIN TIGBT VIN CUR PWM FAN C21S15-B-DLO2-OWER02��� IN +8V 1 2 3 4 5 SP ���� ���������������� D4 4148 D6 4148 D5 4148 D7 4148 7 6 1 U1B LM339 R47 1/10W-12K±1%(0805) +5V R41 1/10W-47K(0805) R49 1/10W-1M(0805) C10 104/50V Z Y5V(��:5mm) D13 BAV70LT1(sot23) R40 1/10W-47K(0805) EC11 47UF/16V(105 ) � R50 1/10W-10K(0805) +5V R39 1/10W-10K(0805) +18V Q4 8050(SOT23)/1A R37 1/10W-470�±1%(0805) C16 103/50V(0805) Z Y5V R36 1/10W-3.6K±1%(0805) +5V C15 104/50V(0805) Z Y5V D9 1N4148 R38 1/10W-1K±1%(0805) IGBTEN C23 472/50V(0805) K X7R D8 1N4148 EC12 1uF/25V C24 103/50V 0805 C21S15-B-DLO2-OWER02������
