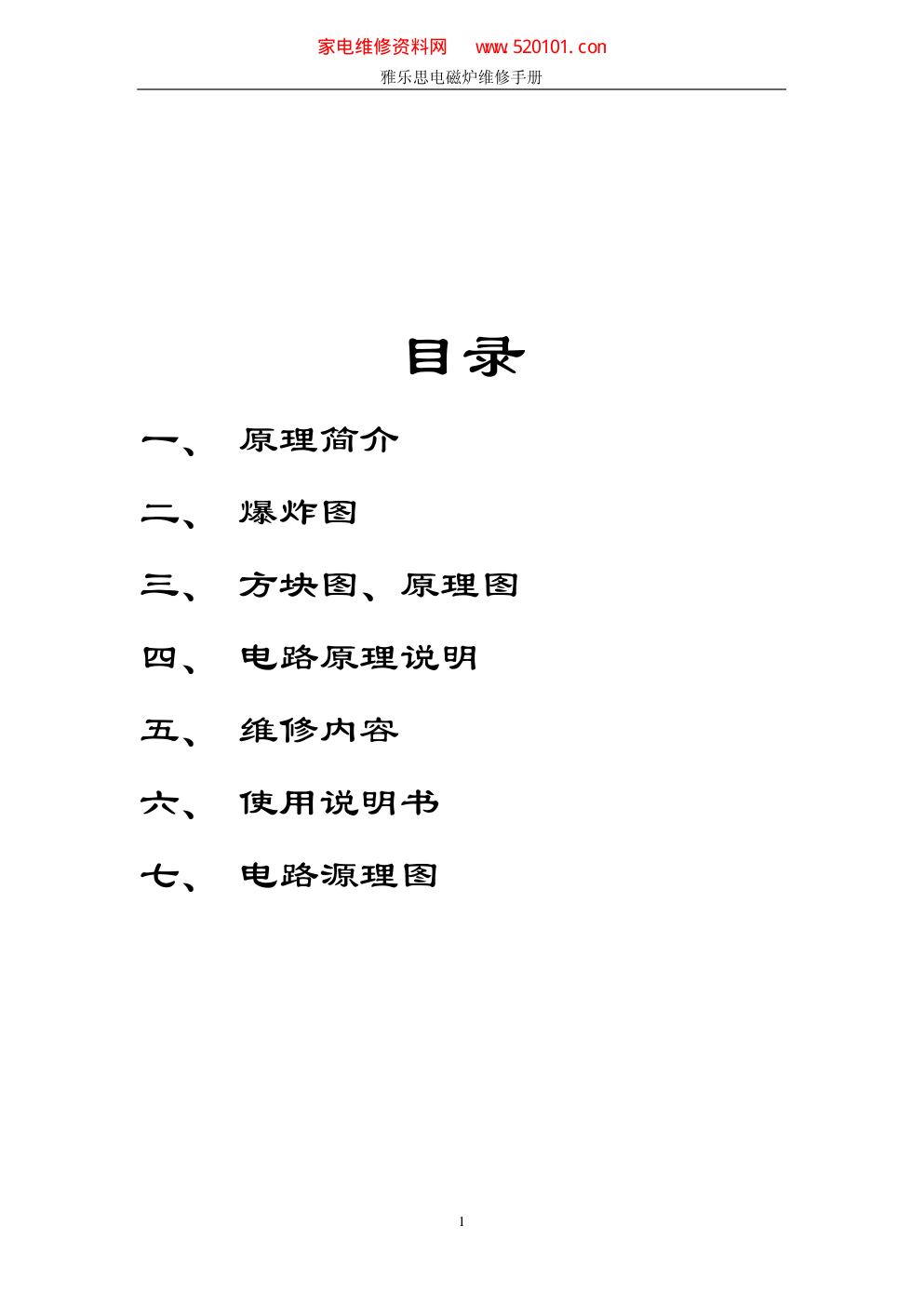

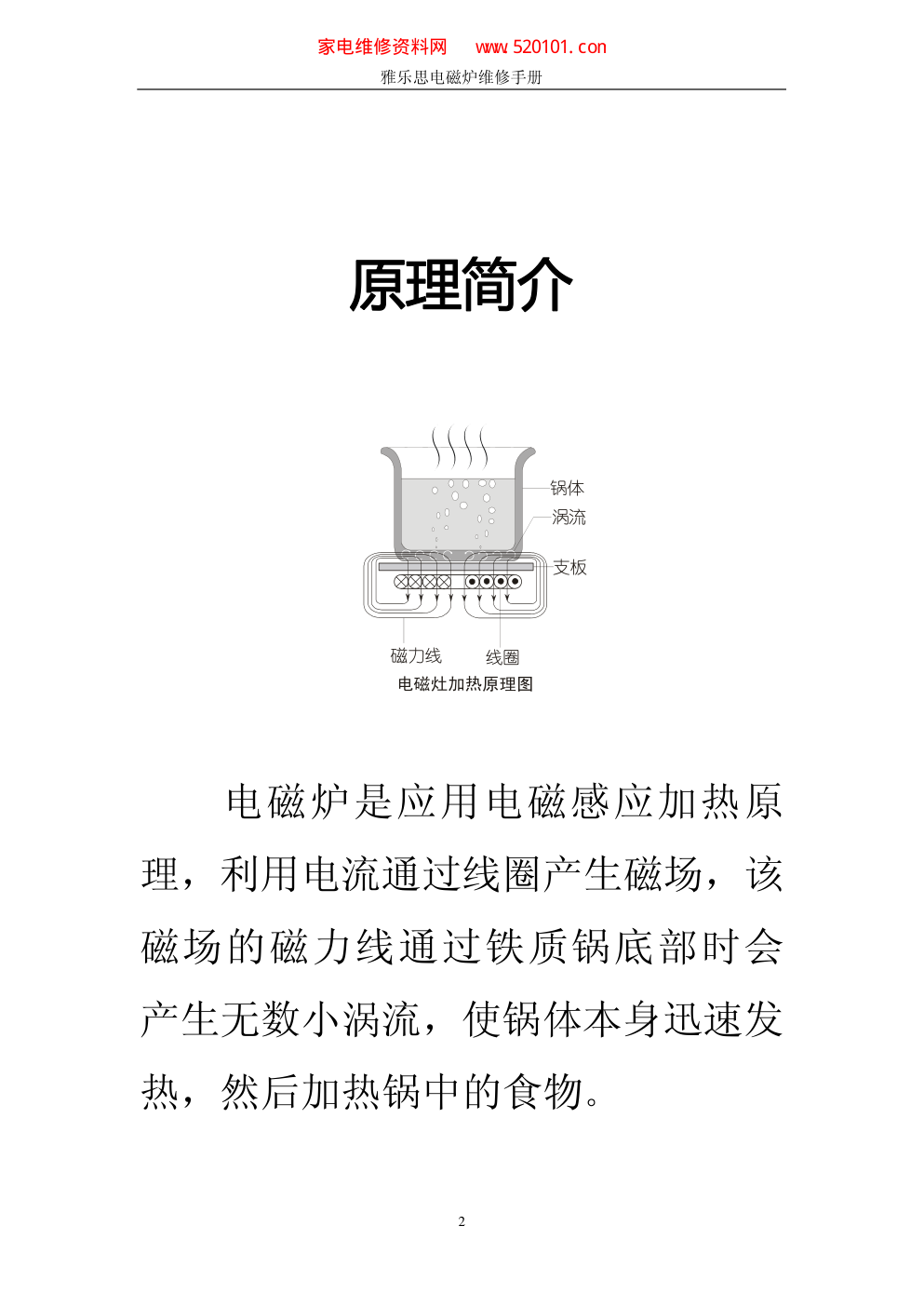

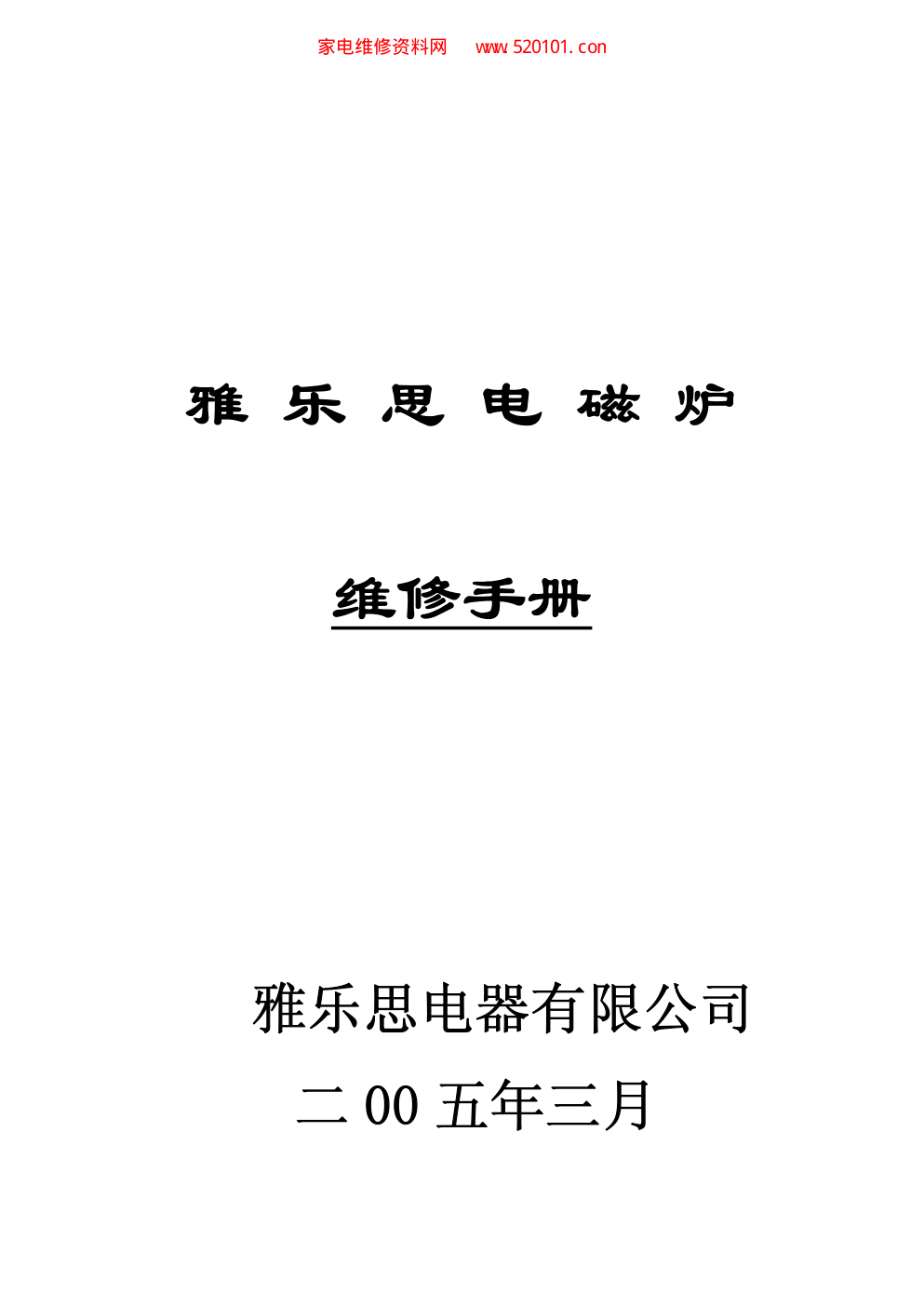

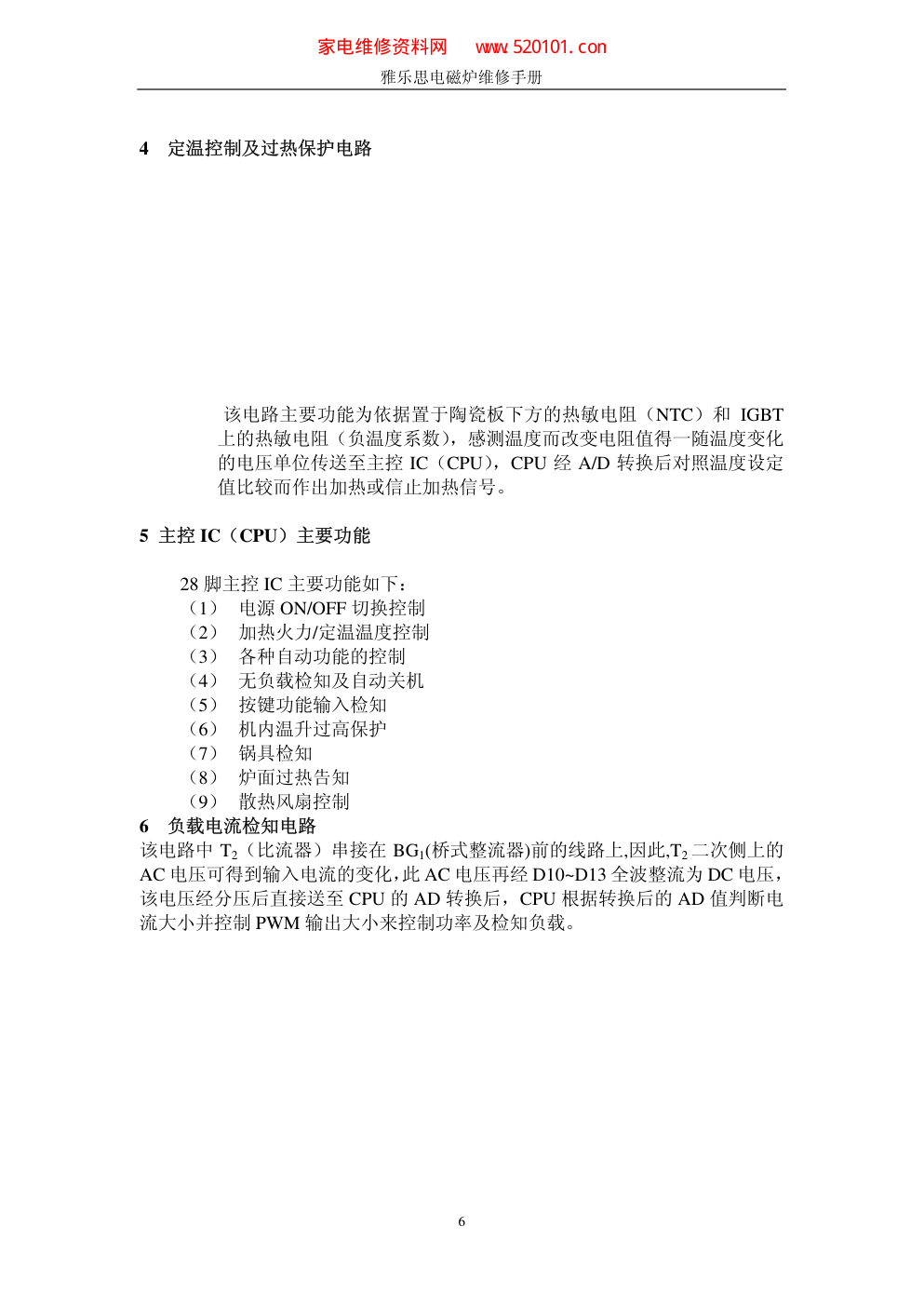

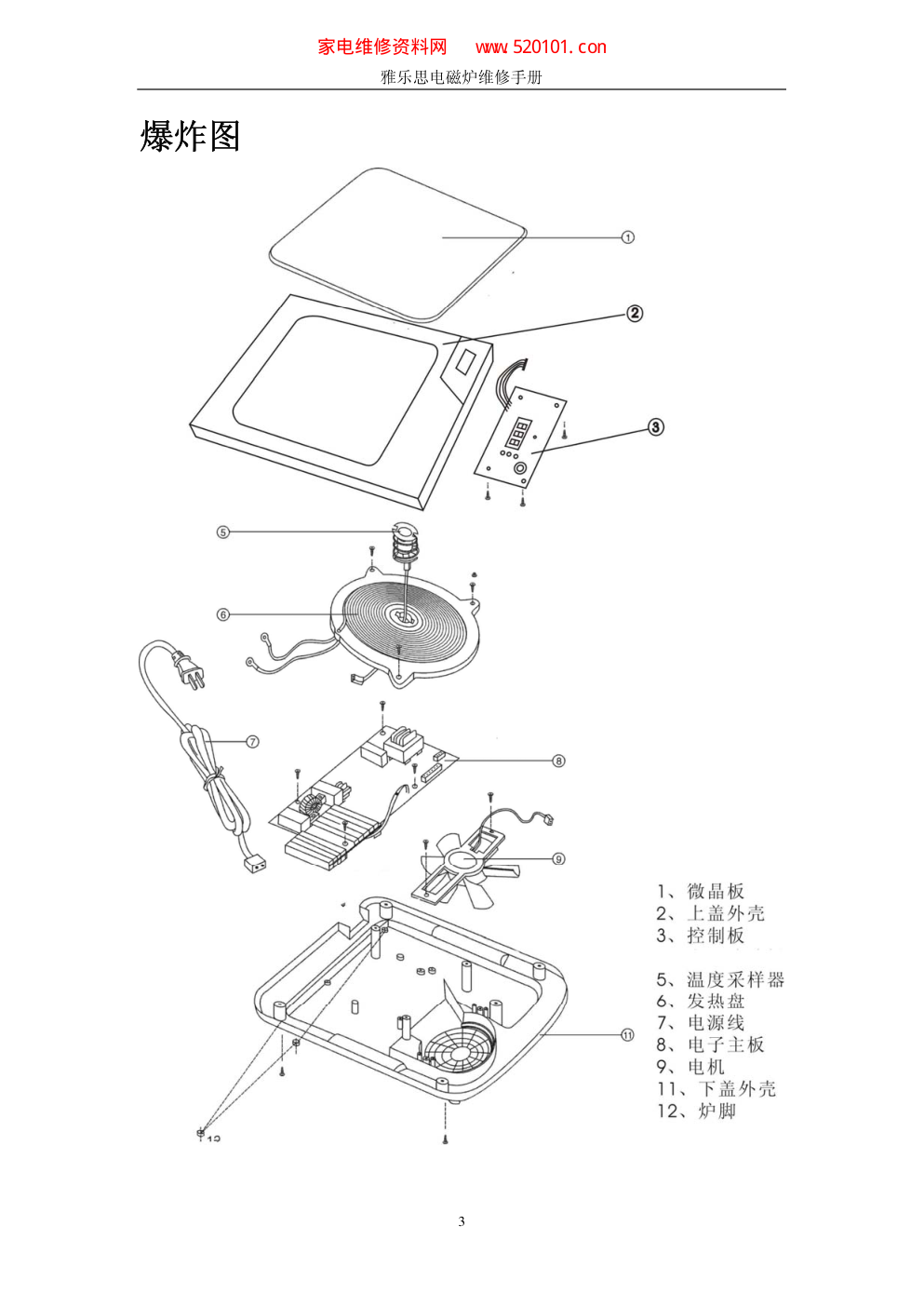

雅 乐 思 电 磁 炉 维修手册 雅乐思电器有限公司 二 00 五年三月 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 1 目录 一、 原理简介 二、 爆炸图 三、 方块图、原理图 四、 电路原理说明 五、 维修内容 六、 使用说明书 七、 电路源理图 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 2 原理简介 电磁炉是应用电磁感应加热原 理，利用电流通过线圈产生磁场，该 磁场的磁力线通过铁质锅底部时会 产生无数小涡流，使锅体本身迅速发 热，然后加热锅中的食物。 锅体 涡流 支板 线圈 磁力线 电磁灶加热原理图 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 3 爆炸图 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 4 电磁炉工作原理说明 1、 主回路（逆变电路） 图中桥整 B1 将工频（50Hz）电流变换成直流电流，L1 为扼流圈（CHOKE）， L2 是加热线圈，C4 是平滑电容，IGBT 由控制电路发出的矩形脉冲驱动，IGBT 导通时，流过 L2 的电流迅速增加。IGBT 截止时，L2、C5 发生串联谐振，IGBT C 极对地产生高压脉冲。当该脉冲降至零时，驱动脉冲再次加到 IGBT 上使之导 通。上述过程周而复始，最终产生 25KHZ 左右的高频电磁波，使陶瓷板上放置 的铁质锅底感应出涡流并使锅发热。串联谐振的频率取决于 L2、C5 的参数.。 C1 为电源滤波电容，RZ 为压敏电阻（突波吸收器），当 AC 电源电压因故 突然升大时，即瞬间短路，使保险丝迅速熔断，以保护电路。 2 电源电路 变压器式 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 5 变压器式主板共有+5V，+12V，+20V 三种稳压回路，其中桥式整流后的+20V 供 IGBT 驱动回路和供主控 ICLM339 使用，稳压、滤波后的+12V 供风扇驱 动回路使用，由三端稳压电路稳压后的+5V 供主控 MCU 使用。 开关电源式 开关电源式主板共有+5V，+20V 两种稳压回路，其中桥式整流后的+20V 供 IGBT 驱动回路和供主控 ICLM339 和供风扇驱动回路使用，由三端稳压电 路稳压后的+5V 供主控 MCU 使用。 3 冷却风扇 当电源接通时，主控 IC 发出风扇驱动信号（FAN），使风扇持续转动，吸入 冷空气至机体内，再从机体后侧排出热空气，以达至机内散热目的，避免 零件因高温工作环境造成损坏而故障。机内超温风扇会自动启动，当风扇 停转或散热不良，热敏电阻将信号传送到 CPU，停止加热。 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 6 4 定温控制及过热保护电路 该电路主要功能为依据置于陶瓷板下方的热敏电阻（NTC）和 IGBT 上的热敏电阻（负温度系数），感测温度而改变电阻值得一随温度变化 的电压单位传送至主控 IC（CPU），CPU 经 A/D 转换后对照温度设定 值比较而作出加热或信止加热信号。 5 主控 IC（CPU）主要功能 28 脚主控 IC 主要功能如下： （1） 电源 ON/OFF 切换控制 （2） 加热火力/定温温度控制 （3） 各种自动功能的控制 （4） 无负载检知及自动关机 （5） 按键功能输入检知 （6） 机内温升过高保护 （7） 锅具检知 （8） 炉面过热告知 （9） 散热风扇控制 6 负载电流检知电路 该电路中 T2（比流器）串接在 BG1(桥式整流器)前的线路上,因此,T2 二次侧上的 AC 电压可得到输入电流的变化，此 AC 电压再经 D10~D13 全波整流为 DC 电压， 该电压经分压后直接送至 CPU 的 AD 转换后，CPU 根据转换后的 AD 值判断电 流大小并控制 PWM 输出大小来控制功率及检知负载。 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 7 7 驱动回路 该电路将来自脉宽调整电路输出的脉冲信号，放大到足以驱动 IGBT ON/OFF 的信号，输入的信号脉冲信号的高电平宽度愈大，则表示火力愈强。 8 同步及自振电路 由 R5，R6，R43，R7，R8，R9 和 339（1 组）组成同步电路，电磁炉工作时， 339 输出一串同步脉中，干扰振流器（锯齿波了生器），振流器由 D16，D17， D18，D19，C18，R24，R25，R26，R27，R28 组成，自振频率（ ）在 PWM 输出电压和同步信号脉中的绸制下，经 339 输出，驱动信号。 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 8 9 峰值控制电路 由 R10，R11，R12，R14，R15，C3 组成谐振脉冲峰质检测电路，将峰质过 高时 Q3 关断，CPU、IO 检测为低电平，CPU 将控制 PWM 输出减少功率， 职连续出现低电平脉冲串，CPU 将关闭输，停止电磁炉加热。 10 动态电压检测电路 由 R1，R2，R3，C13，和 BG 的两端组成电压检测电路，由 CPU 直接将整 流后正弦波 AD 转换后，检测电源电压是否在 160V-260V 范围内。 11 瞬间高压控制电路 由 R4，R31，R47，R50，R49，R16，R17，C22，C23，C28，D6 和 339 组 成正常电压该电路不起作用，当电压有瞬间高压超过 290V 时，339 输出低电 位，锁死输出，停止加热，保护 IGBT，不会过压击穿。 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 9 故障 1 不通电和按键无反应 有声 无声 无 有电 电压正常 烧保险 没烧保险丝 正常 击穿 IGBT 的 换 IGBT 前 换新晶振是否反应 不正常 有损坏 插上电源是否有蜂鸣声 查按键是否压紧 查插座是否有电 拆机检查按键失灵？ 排线脱落？ 灯板进水？ 灯板坏？ 查电压是否＞160V 和＜260V 拆机检查保险丝 查 IGBT、桥堆 电容 C1、C4、C5 压敏 Rz 是否击穿 查主控 IC 电源+5V 是否正常 检查驱动电路和 470K 电阻 换主板 查晶振 换主控 IC 查变压器（或开关电源） 78L05、电解、电容等 电源部分电路 换元件 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 10 故障 2 不起动（起动一会关机，蜂鸣声隔几秒响一次） 蜂鸣声隔几秒响一次 不起动 起动一会停机 否 否 是 是 否 是 否 是 插上电源有蜂鸣声 按键有反应 锅具是不是铁质 放好锅具 换锅具 锅具是否放置板面中央？ 是否带磁性？含铁质？ 锅具底部直径是否＞16cm 插座松？电压过低？ 屋里电线太细？ 拆机检查驱动电路，负载检知电路 脉宽调整电路 找合格电工捡修屋内布线 换主板 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 11 故障 3 自动关机（开几分钟关机，或不定期关机） 开几分钟关机 或加热一会停一会 是 否 是 否 否 是 否 电磁炉起动了在加热过程 风机是否不转动？ 进风口和出风口是否堵塞？ 风扇坏？风机插座松？ 风机驱动？ 电源或主控 IC 锅具不带磁？ 火锅或加热挡 糊底、炉面温度过高？ 换热敏头 电压变化大和电压过低 找合格电工检修布线插座 换主板 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 12 故障 4 加热慢： 加热断断续续或火力过低 加热断断续续？ 是 否 是 否 故障 5 噪音大 是 否 是 否 否 是 插上电源，放上合适锅具 开机后将火力调至最大 查插座或接线头松？ 电压频繁变化大？ 电压过低？ 家里电线太细？ 找合格电工检修家里插座线路 锅具是否变形拱形？ 换 锅 拆机检查 C5 是否变值？ 线盘烧坏 换元件及线盘 开机后噪音大 新锅只放了清水？ 风 机 噪 音 水将沸腾时噪音大 新锅煮水时，噪音大是正常现象 电压偏高或 2000W 以上电磁炉 要加大转速， 噪音相对加大 风扇刮也会发生 “咔啦”“咔啦” 响 换 风 机 锅太薄，换厚一点带磁铁锅 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 13 故障 6 面板烂： 面板采用耐温微晶板玻璃，冷热冲击可耐 400℃温差，但抗 强度冲击只有普通玻璃水平，不是钢化玻璃。 故障 7 白板烧黑：将烧黑的白板，先用清洁剂涂于烧黑的地方再用抹布用力 擦干。 主要故障及排除方法 一、 风扇不转 � 检查风扇电源部分（DC12V）开关电源型 18V 是否正常； � 检查风扇（FAN）接插件连接是否正常、可靠； � 检查风扇电机是否正常，风扇扇叶是否卡死。 二、 风扇自转、长鸣 � 检查晶振焊接位置是否正确、牢靠； � LED 板接插件是否插好、是否断线； � LED 排线是否架在线盘上（有干扰现象）； 面板烂 请不能再使用，送到专业维修部 将烂的玻璃板全部刮清连粘胶都要刮干净 用中性硅胶或玻璃胶涂满所有凹槽，再将 合规格的微晶板粘好，用 2 公斤左右重物 压在面板约 12 小时，再装机。 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 14 � 热敏电阻接插件是否脱落、接触不良； � 检查风扇是否卡死； � 检查三极管是否击穿。 三、 风扇异音 � 更换无异音风扇； � 风扇内是否有异物进入。 四、 电流不可调 � 检查主基板上比流器 CT 是否正常（开路、电阻小、接触不良）； � 检查主控 IC 工作是否正常，（测量相关引脚的电压）； � 检查主基板上调节电流的可变电位器（VR）是否正常。 五、 电流调不低 � 检查线盘与陶瓷板距离是否太近，引起加热功率太大，减去 垫片，调节到适当距离； � 检查主基板上比流器 CT 是否正常（开路、电阻小、接触不良）。 六 、电流调不高（火力小） � 检查线盘与锅底距离是否太远，加上垫片，调节到适当距离； � 检查主基板上可调电位器 VR（20K）是否损坏。 七 、电流不稳定 � 检查锅具是否平坦，和锅体材质。 八 、蜂鸣器长鸣； � 检查电源变压器输出电压是否正常； � 检查主控 IC 是否正常。 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 15 九 、不开机 � 检查 FUSE 是否熔断； � 检查电源变压器接插件是否良好，变压器电压是否正常； � 检查开机按键是否良好； � 检查主控 IC 工作是否正常。 十 、不加热； � 检查三极管 Q3 是否损坏； � 检查感温器热敏电阻是否开路； � 检查电感 L1 是否虚焊。 十一、爆机（机器插电后 FUSE 熔断、IGBT、阻尼二极体、桥 整击穿等） � 用万用电表测量 IGBT、FUSE、桥整、阻尼二极体、比较器 LM339、驱动回路三极管、T2 等关键元器件的损坏情况； � 检查压敏电阻是否击穿； � 检查主回路是否有短路现象。 家电维修资料网 www. 520101. com 电磁炉原理方块图 比流器 电磁炉电路原理方块图 变压器 电源回路 主 控 IC 温度检知 温度调整 60Hz AC220V 突波吸收器 回路 10A 保险丝 EMI 振荡回路 驱动回路 锅具检知 功率调整 过电压检知 桥式整流器 5UF 加热线盘 电感 0.2UF I G B T 家电维修资料网 www. 520101. com 雅乐思电磁炉维修手册 1 电磁炉主基板原理图 家电维修资料网 www. 520101. com 电磁炉技术规格书 一、 电气规格 1、额定电压：220V/50Hz； 2、电压适应范围：160V~260V； 3、额定功率：1600~2000W 4、功率调节范围：300~2000 W； 5、保温档： 300W 7、风扇电机： 12VDC，≤200mA 或 20VDC≤170mA。 8、待机功耗：≤8W。 二、 环境适应能力 1、温度：25±10℃ 2、湿度：45%~75% 家电维修资料网 www. 520101. com
