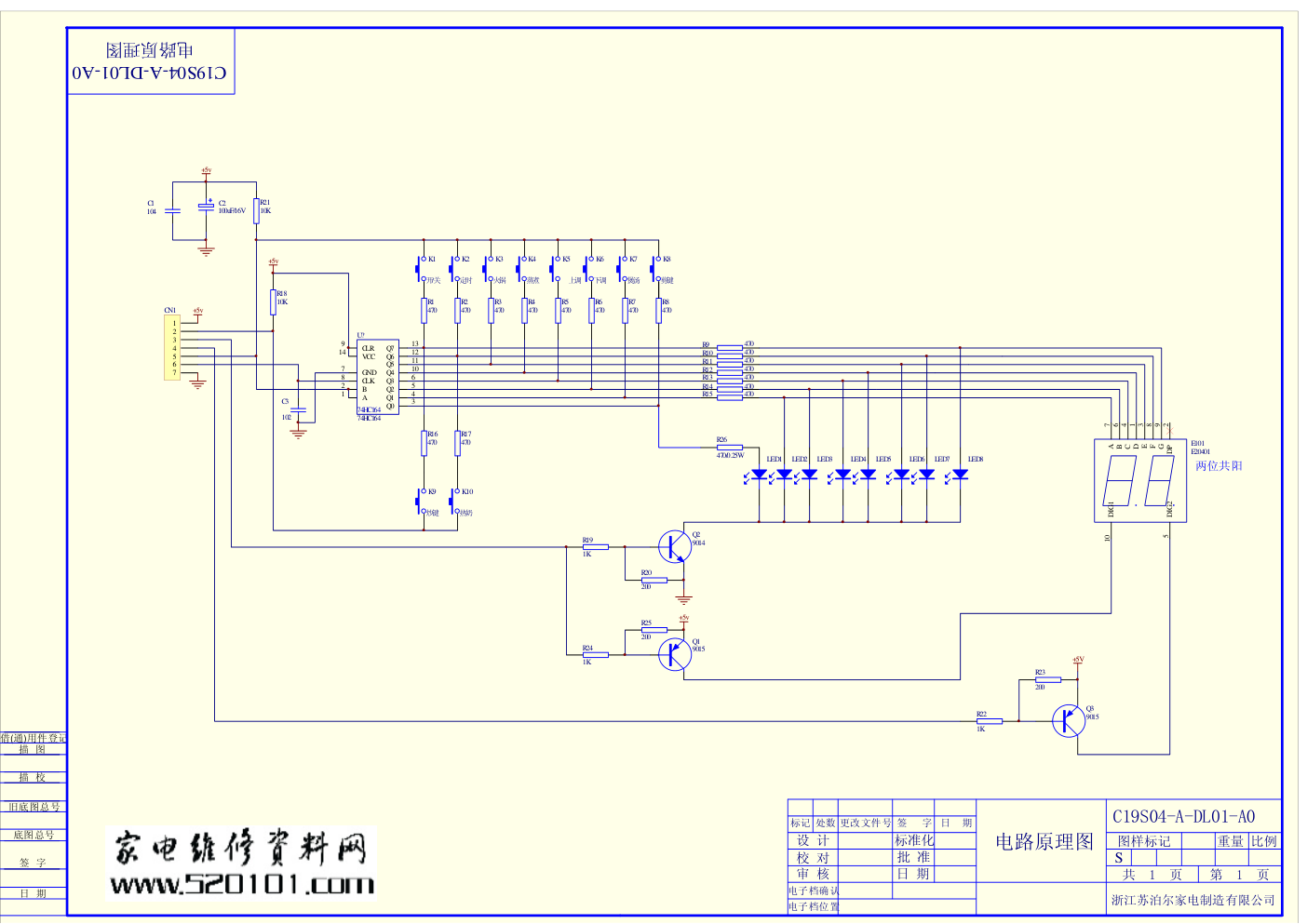

苏泊尔电磁炉C19S04-A-DL01显示板电路图
审 核 校 对 浙江苏泊尔家电制造有限公司 图样标记 重量 比例 C19S04-A-DL01-A0 电路原理图 设 计 标准化 批 准 日 期 标记 处数 更改文件号 签 字 日 期 共 1 页 第 1 页 C19S04-A-DL01-A0 电路原理图 日 期 签 字 底图总号 旧底图总号 描 校 描 图 借(通)用件登记 电子档确认 电子档位置 1 2 3 4 5 6 7 CN1 C1 104 C2 100uF/16V R2 470 K2 定时 R3 470 K3 火锅 R4 470 K4 蒸煮 R5 470 K5 上调 R6 470 K6 下调 R7 470 K7 煲汤 R1 470 K1 开/关 R8 470 K8 剪键 R9 470 R10 470 R11 470 R12 470 R13 470 R14 470 R15 470 +5v +5v Q1 9015 R23 200 R22 1K LED3 LED4 LED5 LED6 LED7 LED8 LED2 Q3 9015 R19 1K +5V R21 10K 两位共阳 A 7 B 6 C 4 D 1 E 3 F 8 G 9 DP 2 DIG1 10 DIG2 5 E101 E20401 C3 102 LED1 K10 热奶 K9 炒键 R16 470 R17 470 R18 10K +5v Q2 9014 +5v R24 1K R20 200 R25 200 Q0 3 Q1 4 Q2 5 Q3 6 Q4 10 Q5 11 Q6 12 Q7 13 A 1 B 2 CLK 8 GND 7 CLR 9 VCC 14 74HC164 U? 74HC164 R26 470/0.25W S
