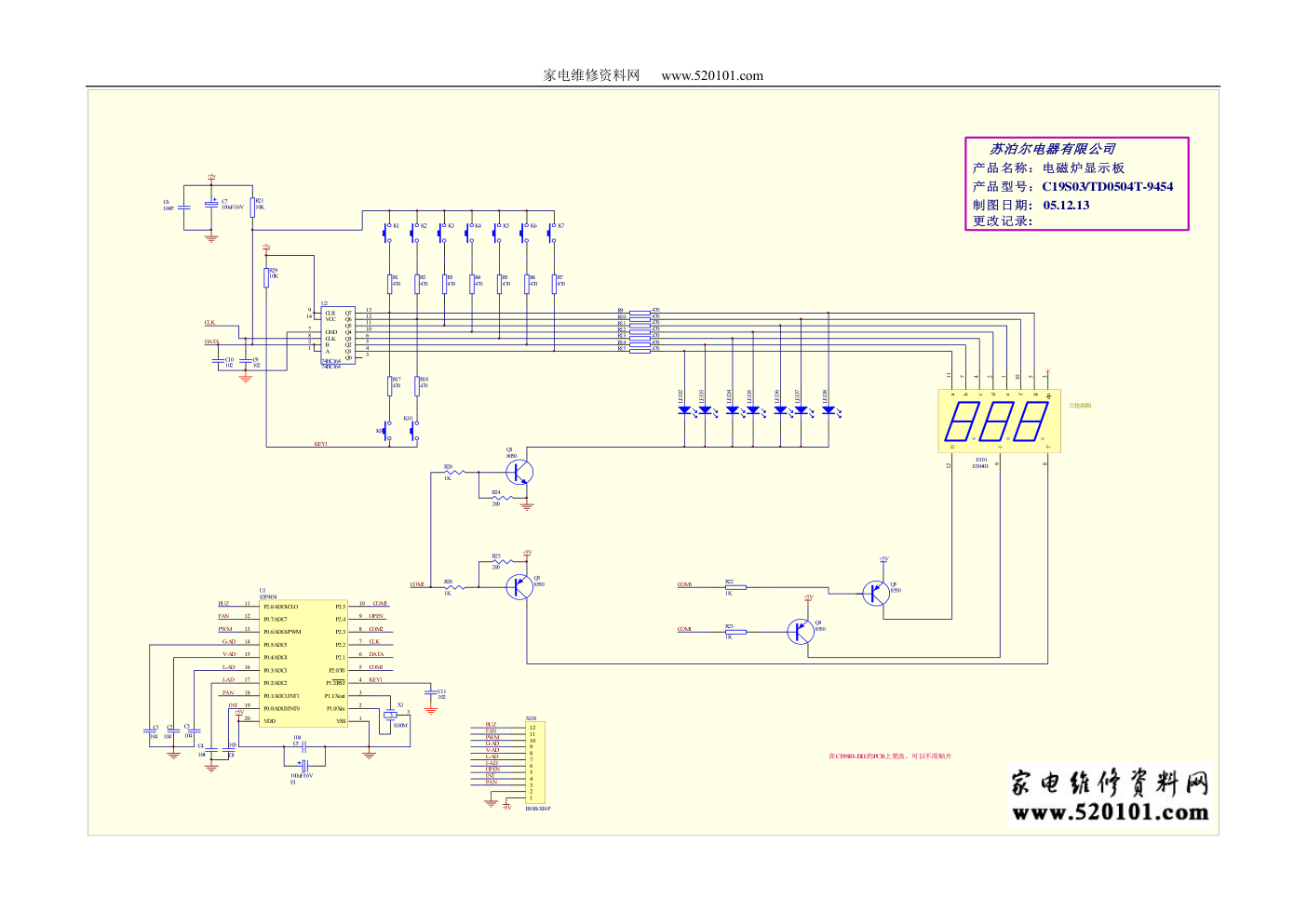

苏泊尔C19S03电磁炉（TD0504T-9454）显示板电路图
家电维修资料网 www.520101.com R22 1K C6 104P C7 100uF/16V R2 470 K2 R3 470 K3 R4 470 K4 R5 470 K5 R6 470 K6 R7 470 K7 R1 470 K1 R9 470 R10 470 R11 470 R12 470 R13 470 R14 470 R15 470 +5v +5v R29 10K R28 1K R20 1K LED3 LED4 LED5 LED6 LED7 LED8 LED2 +5V R17 470 R18 470 R24 200 R25 200 R23 1K +5V c 4 a 11 b 7 d 2 e 1 g 5 f 10 百 12 十 9 个 8 dp 3 E101 E30403 +5V K10 K9 R21 10K 三位共阳 产品名称：电磁炉显示板 产品型号：C19S03/TD0504T-9454 制图日期: 05.12.13 更改记录: 苏泊尔电器有限公司 Q0 3 Q1 4 Q2 5 Q3 6 Q4 10 Q5 11 Q6 12 Q7 13 A 1 B 2 CLK 8 GND 7 CLR 9 VCC 14 74HC164 U2 74HC164 C9 102 +5V 1 2 3 4 5 6 7 8 9 10 11 12 X101 B10B-XH-P BUZ FAN PWM G-AD V-AD L-AD I-AD OPEN INT PAN E1 100uF/16V C8 103 C3 104 C4 104 VSS 1 P1.0/Xin 2 P1.1/Xout 3 P1.2/RST 4 P2.0/T0 5 P2.1 6 P2.2 7 P2.3 8 P2.4 9 P2.5 10 VDD 20 P0.0/ADC0/INT0 19 P0.1/ADC1/INT1 18 P0.2/ADC2 17 P0.3/ADC3 16 P0.4/ADC4 15 P0.5/ADC5 14 P0.6/ADC6/PWM 13 P0.7/ADC7 12 P2.6/ADC8/CLO 11 U1 S3F9454 C1 104 C2 104 C5 104 G-AD I-AD +5V OPEN PWM INT FAN L-AD V-AD BUZ PAN COM2 KEY1 CLK DATA 3 3 X1 8.00M COM1 COM3 KEY1 COM1 COM2 DATA CLK COM3 C10 102 C11 102 在C19S03-D11的PCB上更改，可以不用贴片 Q1 8050 Q3 8550 Q5 8550 Q4 8550
