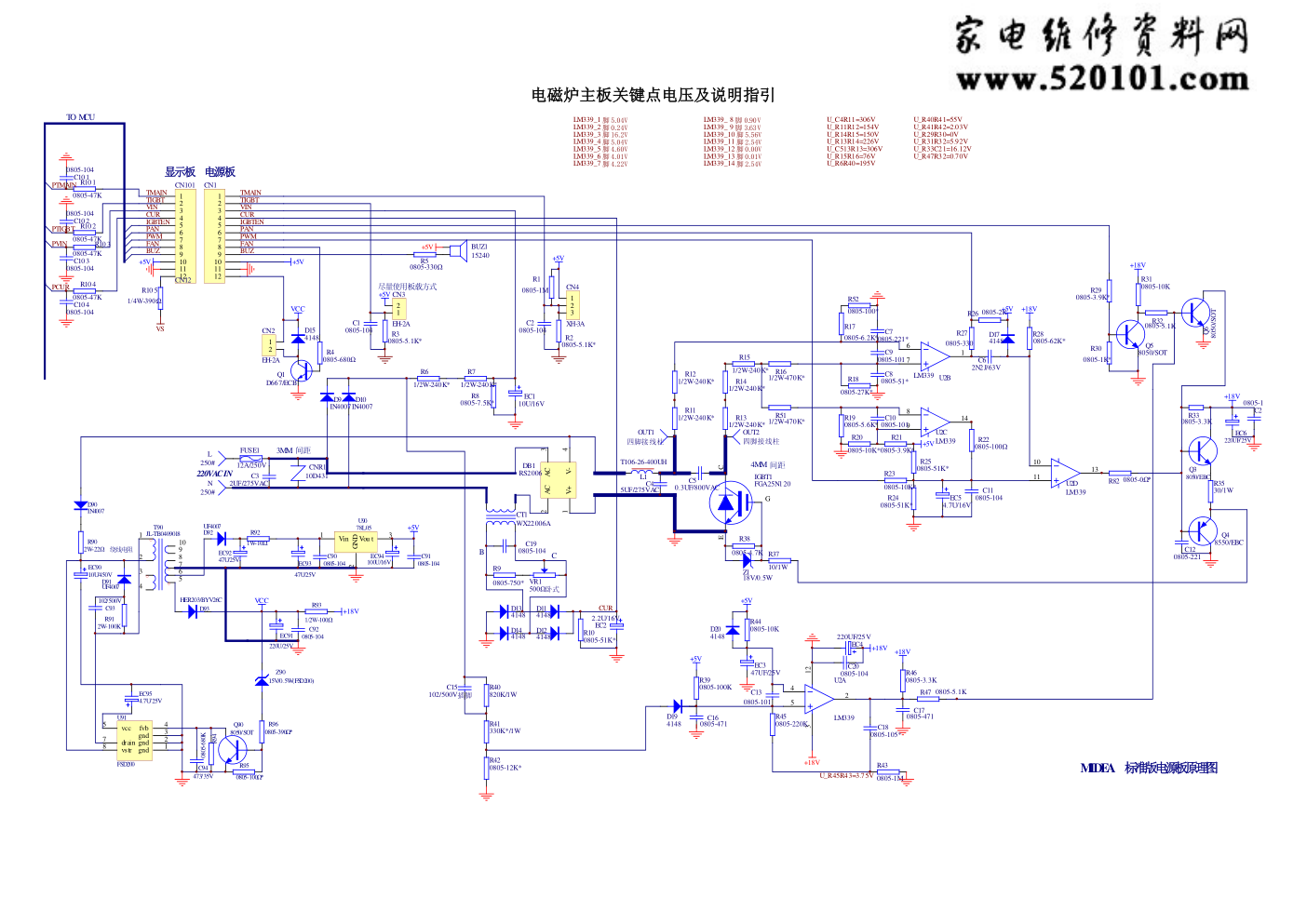

电磁炉主板关键点电压及说明指引 C7 0805-221* BUZ1 15240 +5V Q1 D667/ECB D15 4148 1 2 CN2 EH-2A 1 2 3 CN4 XH-3A R5 0805-330Ω +5V +5V +18V C2 0805-1 C8 0805-51* 5 4 2 3 12 U2A LM339 9 8 14 U2C LM339 7 6 1 U2B LM339 R17 0805-6.2K* C9 0805-101 C11 0805-104 R42 0805-12K* C6 2N2J/63V R22 0805-100Ω +5V R21 0805-3.9K* R45 0805-220K C16 0805-471 EC4 220UF/25V R25 0805-51K* R8 0805-7.5K* EC5 4.7U/16V +5V R26 0805-2K C12 0805-221 R20 0805-10K* EC6 220UF/25V EC1 10U/16V R19 0805-5.6K* C10 0805-101 R24 0805-51K* D17 4148 +18V R28 0805-62K* R33 0805-3.3K +18V Q3 8050/EBC Q4 8550/EBC R37 10/1W C20 0805-104 R23 0805-10K* FUSE1 12A/250V L 250# N 250# CNR1 10D431 L1 T106-26-400UH C4 5UF/275VAC CT1 WX22006A 220VAC IN R10 0805-51K* R12 1/2W-240K* C5 0.3UF/800VAC C3 2UF/275VAC R38 0805-4.7K OUT2 四脚接线柱 OUT1 四脚接线柱 C19 0805-104 R9 0805-750* D14 4148 D13 4148 D11 4148 D12 4148 EC2 2.2U/16V +18V D9 IN4007 D10 IN4007 R7 1/2W-240K* R11 1/2W-240K* MIDEA 标准版电源板原理图 Z1 18V/0.5W R4 0805-680Ω R18 0805-27K* PAN IGBTEN TMAIN TIGBT VIN CUR PWM FAN R2 0805-5.1K* R3 0805-5.1K* R35 30/1W C18 0805-105* R41 330K*/1W R40 820K/1W C15 102/500V插脚 1 2 CN3 EH-2A Q5 8050/SOT Q6 8050/SOT R30 0805-1K* R31 0805-10K +18V C17 0805-471 +5V R29 0805-3.9K* 3MM 间距 4MM 间距 尽量使用板载方式 B C D19 4148 R44 0805-10K EC3 47UF/25V D20 4148 C2 0805-104 VCC C1 0805-104 R14 1/2W-240K* R13 1/2W-240K* R16 1/2W-470K* R15 1/2W-240K* 电源板 R46 0805-3.3K +18V 11 10 13 U2D LM339 +5V R27 0805-330 R6 1/2W-240K* R47 0805-5.1K CUR R1 0805-1M R43 0805-1M C13 0805-101 R32 0805-5.1K R82 0805-0Ω* BUZ AC 2 V+ 1 AC 3 V- 4 DB1 RS2006 G C E IGBT1 FGA25N120 VR1 500Ω卧式 1 2 3 4 5 6 7 8 9 10 11 12 CN1 R51 1/2W-470K* R52 0805-100* R10 5 1/4W-390Ω R10 1 0805-47K C10 1 0805-104 R10 2 0805-47K C10 2 0805-104 R10 3 0805-47K C10 3 0805-104 R10 4 0805-47K C10 4 0805-104 显示板 PAN IGBTEN TMAIN TIGBT VIN CUR PWM +5V TO MCU FAN VS PTMAIN PTIGBT PVIN PCUR 1 2 3 4 5 6 7 8 9 10 11 12 CN101 CN12 BUZ R39 0805-100K +5V EC94 100U/16V C91 0805-104 +5V Vin 1 GND 2 Vou t 3 U90 78L05 EC93 47U/25V R90 2W-22Ω 绕线电阻 EC90 10U/450V D93 HER203/BYV26C D91 UF4007 D90 IN4007 R91 2W-100K C93 102/500V EC95 4.7U/25V EC91 220U/25V Z90 15V/0.5W(FSD200) R93 1/2W-100Ω VCC +18V 1 2 9 6 10 5 3 4 7 8 T90 JL-TB0409018 C90 0805-104 C92 0805-104 gnd 1 gnd 2 gnd 3 fvb 4 vcc 5 drain 7 vstr 8 U91 FSD200 C94 473/35V R94 0805-680K R92 1W-10Ω Q90 8050/SOT R96 0805-390Ω* R95 0805-100Ω* D92 UF4007 EC92 47U/25V LM339_1 脚 5.04V LM339_2 脚 0.24V LM339_3 脚 16.2V LM339_4 脚 5.04V LM339_5 脚 4.60V LM339_6 脚 4.01V LM339_7 脚 4.22V LM339_ 8 脚 0.90V LM339_ 9 脚 3.63V LM339_10 脚 5.56V LM339_11 脚 2.54V LM339_12 脚 0.00V LM339_13 脚 0.01V LM339_14 脚 2.54V U_C4R11=306V U_R11R12=154V U_R13R14=226V U_C513R13=306V U_R14R15=150V U_R15R16=76V U_R6R40=195V U_R40R41=55V U_R41R42=2.03V U_R45R43=3.75V U_R29R30=0V U_R31R32=5.92V U_R47R32=0.70V U_R33C21=16.12V ①开关电源部分电压异常将导致不开机、无功率、上电指示灯不亮等故障。 ②ULM339_6 脚、ULM339_7 脚、U R11R12、U R14R15、U R15R16 和 U R13R14、电压异常将导致检不到锅、 不加热的故障，由于该电压值依赖于市电，请检查 R11、R12、R13、R14、R15、R16、R17、R18、R52、C7、C8 和 C9 是否损坏。 ③ULM339_ 8 脚、ULM339_ 9 脚和 ULM339_ 14 脚电压异常，将导致功率不稳、功率波动，请检查 R19、R20、 R21、R22、R51 和 C10 是否损坏。 ④ULM339_10 脚、ULM339_ 11 脚和 ULM339_ 13 脚电压异常，将导致无功率输出，请检查 D17、R28、C6、R22、 R23、R24、R25、EC5、C11 和 R82 是否损坏。 ⑤ULM339_1 脚电压异常，将导致检不到锅，无功率输出，请检查 R26、R27 和 C6 是否损坏。 ⑥ ULM339_4 脚、ULM339_5 脚、ULM339_2 脚、U R6R40、UR40R41 和 UR41R42 电压异常将导致功率不 稳、功率波动，请检查相关 R40、R41、R42、D19、D20、C16、R39、R43、R44、R45、R46、R47、C17 和 C18 是否 损坏。 ⑦UR47R32 电压异常，将导致无功率输出，请检查 R47、R32、Q5 和 Q6 是否损坏。 ⑧电流互感器损坏，将导致功率时有时无的、功率波动大等故障、无功率，请检查互感器是否损坏。 ⑨U R7R8 异常，数码管类产品将闪烁显示故障代码 E7/E8（E07/E08），LED 类产品第 1、2、3 盏火力灯闪烁。 请 仔细检查 R6、R7、R8 和 EC1 是否损坏。 ⑩若发现 LM339 各脚电压异常，但附属电路元件无异常，则可判断 LM339 损坏，更换 LM339 即可。 注：请与维修手册和产品说明书相配合使用！ 上面所述的均为“良性”故障，既未烧机的情况，若烧机故障，则更换烧毁的元件，然后在测试与检查相关部 分电压值。 再者，有些情况下，故障并不都是元件损坏造成的，而是焊点虚焊、空焊、元器件松动造成的，请仔细检查之。 美的生活电器-客户服务中心 2006-05-11
