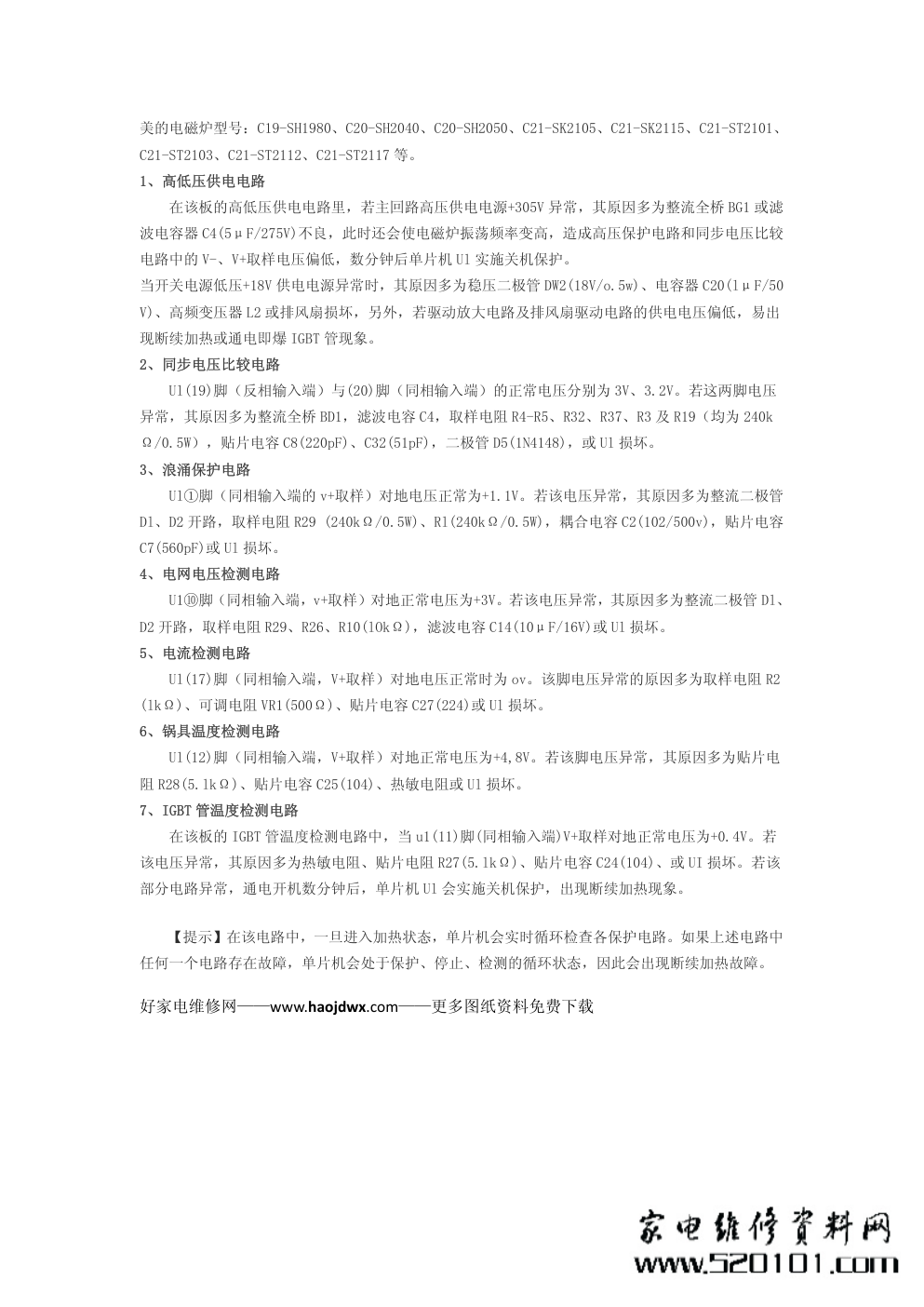

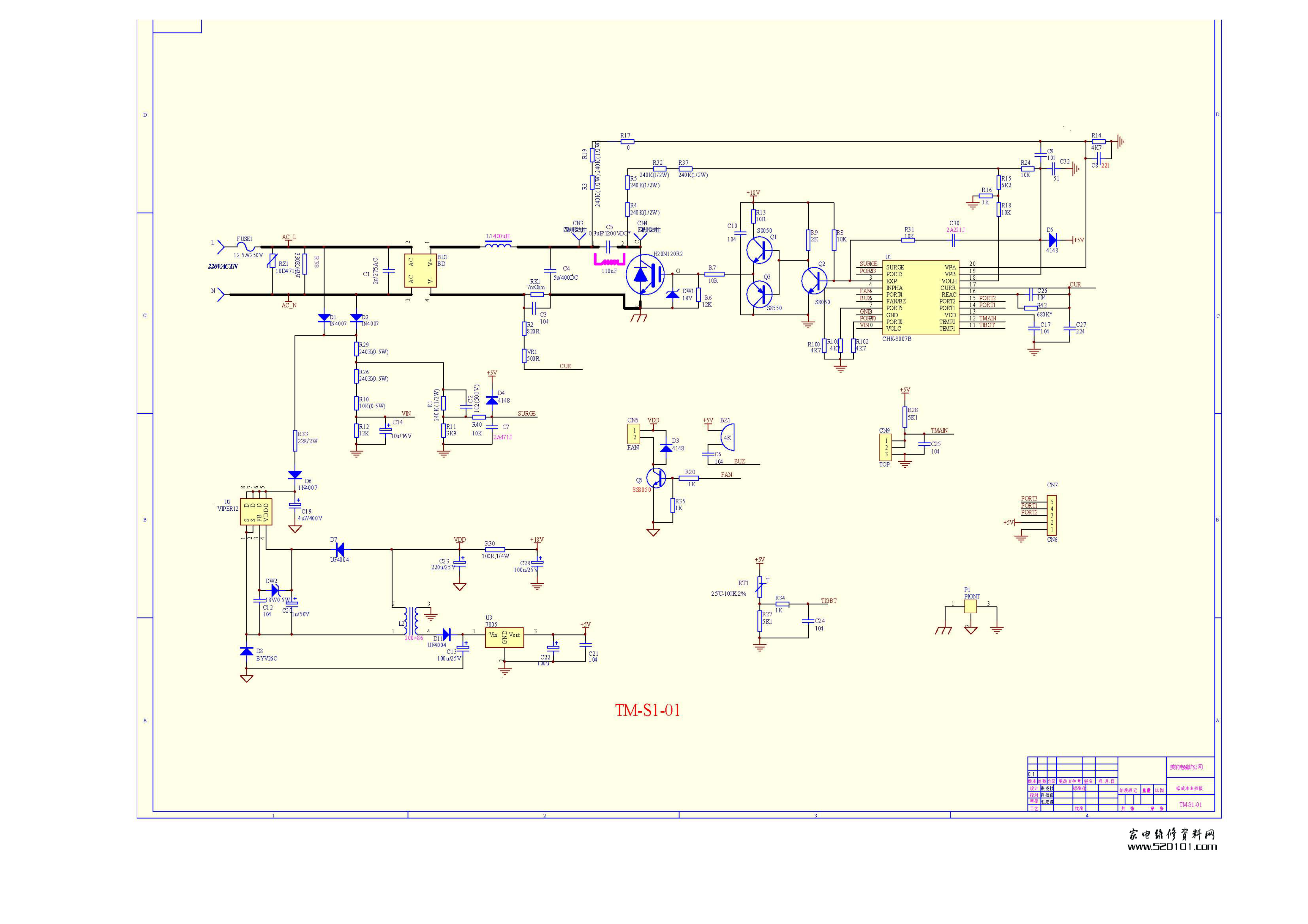

美的电磁炉型号：C19-SH1980、C20-SH2040、C20-SH2050、C21-SK2105、C21-SK2115、C21-ST2101、 C21-ST2103、C21-ST2112、C21-ST2117 等。 1、高低压供电电路 在该板的高低压供电电路里，若主回路高压供电电源+305V 异常，其原因多为整流全桥 BG1 或滤 波电容器 C4(5μF/275V)不良，此时还会使电磁炉振荡频率变高，造成高压保护电路和同步电压比较 电路中的 V-、V+取样电压偏低，数分钟后单片机 Ul 实施关机保护。 当开关电源低压+18V 供电电源异常时，其原因多为稳压二极管 DW2(18V/o.5w)、电容器 C20(lμF/50 V)、高频变压器 L2 或排风扇损坏，另外，若驱动放大电路及排风扇驱动电路的供电电压偏低，易出 现断续加热或通电即爆 IGBT 管现象。 2、同步电压比较电路 Ul(19)脚（反相输入端）与(20)脚（同相输入端）的正常电压分别为 3V、3.2V。若这两脚电压 异常，其原因多为整流全桥 BD1，滤波电容 C4，取样电阻 R4-R5、R32、R37、R3 及 R19（均为 240k Ω/0.5W），贴片电容 C8(220pF)、C32(51pF)，二极管 D5(1N4148)，或 Ul 损坏。 3、浪涌保护电路 Ul①脚（同相输入端的 v+取样）对地电压正常为+1.1V。若该电压异常，其原因多为整流二极管 Dl、D2 开路，取样电阻 R29 (240kΩ/0.5W)、Rl(240kΩ/0.5W)，耦合电容 C2(102/500v)，贴片电容 C7(560pF)或 Ul 损坏。 4、电网电压检测电路 U1⑩脚（同相输入端，v+取样）对地正常电压为+3V。若该电压异常，其原因多为整流二极管 Dl、 D2 开路，取样电阻 R29、R26、R10(lOkΩ)，滤波电容 C14(10μF/16V)或 Ul 损坏。 5、电流检测电路 Ul(17)脚（同相输入端，V+取样）对地电压正常时为 ov。该脚电压异常的原因多为取样电阻 R2 (lkΩ)、可调电阻 VR1(500Ω)、贴片电容 C27(224)或 Ul 损坏。 6、锅具温度检测电路 Ul(12)脚（同相输入端，V+取样）对地正常电压为+4,8V。若该脚电压异常，其原因多为贴片电 阻 R28(5.lkΩ)、贴片电容 C25(104)、热敏电阻或 Ul 损坏。 7、IGBT 管温度检测电路 在该板的 IGBT 管温度检测电路中，当 u1(11)脚(同相输入端)V+取样对地正常电压为+0.4V。若 该电压异常，其原因多为热敏电阻、贴片电阻 R27(5.lkΩ)、贴片电容 C24(104)、或 UI 损坏。若该 部分电路异常，通电开机数分钟后，单片机 Ul 会实施关机保护，出现断续加热现象。 【提示】在该电路中，一旦进入加热状态，单片机会实时循环检查各保护电路。如果上述电路中 任何一个电路存在故障，单片机会处于保护、停止、检测的循环状态，因此会出现断续加热故障。 好家电维修网——www.haojdwx.com——更多图纸资料免费下载
