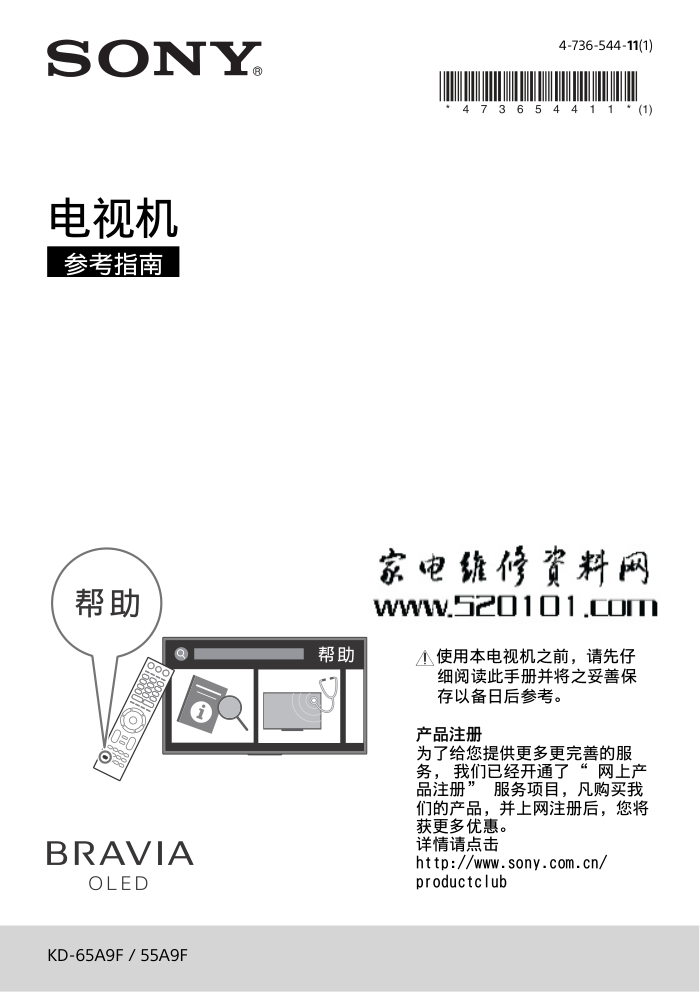

4-736-544-11(1) 电视机 参考指南 使用本电视机之前，请先仔 细阅读此手册并将之妥善保 存以备日后参考。 产品注册 为了给您提供更多更完善的服 务， 我们已经开通了 “ 网上产 品注册 ” 服务项目，凡购买我 们的产品，并上网注册后，您将 获更多优惠。 详情请点击 http://www.sony.com.cn/ productclub KD-65A9F / 55A9F 2CS 目录 安全信息 . . . . . . . . . . 6 预先注意事项 . . . . . . . . 10 保护电视机屏幕 （OLED 电视机） . . . . . . . . . . 11 部件和控制器 . . . . . . 13 控制器和指示灯 . . . . . . . 13 使用遥控器 . . . . . . . 14 遥控器部件说明 . . . . . . . 14 接线图 . . . . . . . . . 16 将电视机安装在墙上 . . . 19 故障排除 . . . . . . . . 25 问题与解决方法 . . . . . . . 25 规格 . . . . . . . . . . 26 导言 感谢您选购 Sony 产品。 注意 •设定指南和本手册中使用的图像和图 示仅作为参考，可能与实际产品有所 不同。 无线相关规定 ①不得擅自更改发射频率、加大发射 功率 （包括额外加装射频功率放大 器），不得擅自外接天线或改用其它 发射天线。 ②使用时不得对各种合法的无线电业 务产生有害干扰；一旦发现有干扰现 象时，应立即停止使用，并采取措施 消除干扰后方可继续使用。 ③使用微功率无线电设备，必须忍受 各种无线电业务的干扰或工业、科学 及医疗应用设备的辐射干扰。 ④不得在飞机和机场附近使用。 ⑤该频段的无线接入系统仅限室内使 用 , 且距离同频段的卫星无线电测定 ( 空对地 ) 业务和卫星固定 ( 空对 地 ) 业务的地球站大于 3km。 关于需连接网络使用的相关功 能 （以下称 “ 该些功能 ” ） 的说明 •您同意遵守有关使用该些功能的所有 条款和条件 （包括但不限于第三方 内容提供商的网站及其内容中提示的 条款和条件）。 •您使用该些功能还将受制于您网络供 应商的服务及其条款，以及您的网络 环境。 •Sony 对于该些功能中存取的第三方 内容提供商的任何内容不承担任何责 任。 3CS •Sony 可随时临时或永久添加、更 改、停止、移除或暂停该些功能，而 无需另行通知与承担责任。 •一旦使用该些功能，即表示您同意遵 守上述条款和条件。 将台式底座安装至电视机 参阅缓冲垫顶部的设定指南。 识别标签的位置 铭牌标签 （含型号和规格信息）位于 电视机背面。拆下中央盖 即可 找到。 帮助 直接从您的电视机搜索更多故障排 除和其他有用信息。按遥控器上的 帮助来显示主题列表，或通过关键 字搜索。 帮助指南 （手册） 想了解更多详细信息，请选择电视 机中帮助菜单的 [ 帮助指南 ]。您也 可以查阅 PC 或智能手机中的帮助指 南 （相关信息位于封底）。 4CS 无线局域网功能的主要技术参数及其指标值 频率范围 2.4000 GHz-2.4835 GHz/ 5.15 GHz-5.25 GHz/ 5.25 GHz-5.35 GHz/ 5.725 GHz-5.850 GHz 频率容限 ≤ 20 ppm 占用带宽 2.4 GHz ≤ 22 MHz 5 GHz ≤ 80 MHz 发射功率 2.4 GHz ≤ 20 dBm (EIRP) 5.15 GHz-5.25 GHz ≤ 23 dBm (EIRP) 5.25 GHz-5.35 GHz ≤ 20 dBm (EIRP) 5.725 GHz-5.850 GHz ≤ 33 dBm (EIRP) 杂散发射限值 ≤ -30 dBm 5CS 蓝牙功能的主要技术参数及其指标值 安全信息 警告 频率范围 2.4000 GHz-2.4835 GHz 频率容限 ≤ 20 ppm 占用带宽 ≤ 2 MHz 发射功率 ≤ 20 dBm (EIRP) 杂散发射限值 ≤ -30 dBm 6CS 警告 注意事项 如果更换了不正确的电池类型，可能 会有爆炸的风险。 不可将电池曝露于如阳光、火或类似 的过热源，也不可暴露在极低的气压 下，否则可能会引起爆炸或泄漏易燃 液体或气体。 稳定性危险 电视机可能跌落、造成严重人身伤害 或导致死亡。 切勿将电视机安置在不稳定的地方。 电视机可能跌落、造成严重人身伤害 或导致死亡。为避免尤其是对儿童造 成伤害，可采取简单的预防措施， 如： •使用电视机制造商推荐的机柜或支 架。 •仅使用可安全支撑电视机的家具。 •确保电视机不会置于支撑家具的边缘 处。 •未将家具与电视机固定在合适的支架 上时，请勿将电视机置于较高的家具 （如橱柜或书柜）之上。 •切勿在电视机与支撑家具之间摆放布 料或其他材料。 •告诉孩子攀爬家具去触摸电视机或其 控制器是相当危险的。 如果您现有的电视机仍在使用且已重 新安放，则同样适用上述注意事项。 安装 / 设定 根据下列指示安装及使用电视机，以 避免发生火灾、触电或损坏和 / 或人 身伤害。 如果装置是通过电源接线与建筑安装 的保护接地相连，或是通过其他与保 护接地及用同轴电电缆的电视分配系 统相连的装置连接至建筑安装的保护 接地，便可能在一些情况下会产生火 灾风险。因此便必须通过一个提供低 于特定频率范围的装置 （高压隔离 器，参阅 EN 60728-11），来提供与 电视分配系统的连接。 安装 •请如图所示滑动并按住合页锁，然后 拉动中⼼楔块  直至听到咔哒声。 否则，电视机可能跌落，造成严重 人身伤害或电视机损坏。 •应将电视机安装在易于插拔的交流电 源插座附近。 •将电视机放置在平稳水平的表面上， 以避免电视机掉落而造成人身伤害或 财物损失。 •请将电视机安装在无法被拉动、推动 或撞翻的地方。 安全信息 将电视机安装在台式底座上时需要足 够的专业知识。 请参阅随附电视机的设定指南以安装 底座。 对于处置不当或安装不妥造成的任何 损失或伤害，Sony 不承担责任。 A 7CS •安装电视机时，应当保证电视机的底 部不会突出到电视机柜 （未提供） 外。如果电视机的底部突出到电视机 柜外，可能会因电视机倾倒、掉落而 造成人身伤害。 •为了安全起见，请确保在将电视机放 在桌上时，将中间盖盖在电视机背 面。 •仅可由有资格的服务人员执行挂壁安 装。 •为了安全起见，强烈建议您选购 Sony 推荐的挂壁式支架。有关具体 信息请向索尼中国顾客咨询热线 400 810 9000 咨询。 •在安装挂壁式支架时，请使用支架随 附的专用固定螺丝。从挂壁式支架和 电视机后盖之间的接触面到专用固定 螺丝末端的长度如插图所示。 由于挂壁式支架的不同，专用固定螺 丝的直径与长度会有所不同。 如不使用专用固定螺丝，可能会造成 内部损坏及电视机掉落等。 搬运 •搬运电视机之前，请断开所有电缆的 连接。 •搬运大型电视机需要两个或三个人。 •当用手搬运电视机时，请如下图所示 托住。请勿对面板和屏幕边框施加压 力。 •处理或安装电视机 时，请勿将电视机 平放。 •搬运电视机时，请 勿使其受到摇晃或 过度振动。 •搬运电视机以进行维修或移动时，请 使用原有的纸箱和包装材料进行包 装。 固定螺丝 （M6） 挂壁式支架 8 mm - 12 mm 电视机后盖 为保护产品和安全理由，Sony 强 烈建议您采用特别设计用于您电 视机的挂壁式支架型号；而且应 该由 Sony 经销商或授权承包商进 行墙上安装电视机。 8CS 防止倾倒 1 拆下中央盖。 2 将电视机固定在电视机柜上。 通风 •切勿覆盖通风孔或将任何物体插入机 壳内。 •如下图所示，在电视机周围留出通风 空间。 •强烈建议您使用 Sony 挂壁式支架以 确保足够的空气流通。 安装在墙上 安装在支架上 •为了确保正确通风及防止脏物或灰尘 堆积： 请勿将电视机平放、上面朝下安 装、向后安装或侧面安装。 请勿将电视机放置于架子、地毯、 床或壁橱中。 请勿用布 （如窗帘）或物件 （如 报纸等）覆盖电视机。 请勿如下图所示安装电视机。 交流电源线 按照下列指示使用交流电源线和插座 以避免发生火灾、触电或损坏和 / 或 人身伤害： •电视机所提供的交流电源插头的形状 视地区而异。务必连接所提供的带有 适合交流电源插座的插头的适当交流 电源线。 M6 螺丝 （未提供） 8 mm - 12 mm 木螺丝 （未提供） 绳索 （未提供） 30 cm 10 cm 10 cm 10 cm 请至少在电视机周围留出此空间。 30 cm 10 cm 10 cm 请至少在电视机周围留出此空间。 1 cm 墙壁 阻碍空气流动。 墙壁 墙壁 9CS •请仅使用 Sony 所提供的交流电源线， 不要使用其它品牌的电源线。 •将插头完全插入交流电源插座。 •仅可在 220 V 交流电源上使用电视 机。 •连接电缆时，为了安全起见请务必拔 下交流电源线，以免被电缆绊到脚。 •在进行作业或移动电视机之前，请从 交流电源插座上断开交流电源线的连 接。 •保持交流电源线远离热源。 •拔出交流电源插头并定期进行清洁。 如果插头上覆盖一层灰尘并且有水 气，则其绝缘品质可能已经劣化，并 可能会造成火灾。 注意 •请勿在其他设备上使用附带的交流电 源线。 •请勿过度拧捏、弯曲或扭转交流电源 线。 否则线芯可能会暴露在外或折断。 •请勿改装交流电源线。 •请勿将任何重物压在交流电源线上。 •断开交流电源线连接时，请勿拉扯交 流电源线本身。 •请勿在相同的交流电源插座上连接太 多装置。 •请勿使用不适当的交流电源插座。 使用限制 请勿在下列地点、环境或情况条件下 安装 / 使用电视机，否则电视机可能 会发生故障并造成火灾、触电、损坏 和 / 或人身伤害。 地点： •户外 （直射阳光下）、海边、 轮船 或其他船只上、车内、医疗机构内、 不稳定的地方、靠近水、雨、湿气或 烟雾的地方。 环境： •炎热、潮湿、或多尘的地方；昆虫可 能进入的地方；可能会受到机械振动 的地方；易燃物品 （蜡烛等）旁边。 电视机不能暴露在液体滴落或飞溅的 环境下，诸如花瓶之类装有液体的物 品不能放在电视机上。 情况条件： •在湿着手时、机壳打开时或使用非制 造厂商推荐附件时使用电视机。在有 闪电暴风雨时，请断开电视机与交流 电源插座 （电源插孔）和天线的连 接。 •安装电视机以使其延伸 到开放的空间。这可能 导致人或物体碰撞电视 机而受伤或损坏。 •将电视机放置在潮湿或 多尘的空间，或有油烟 或蒸气的房间 （靠近灶 台或加湿器）。这可能导致火灾、触 电或本机弯曲。 •将电视机安装在会遭受极端温度的位 置，如阳光直射、靠近散热器或加热 装置通风孔的地方。电视机在这种环 境下可能会过热而导致外壳变形及 / 或电视机故障。 •如果放置电视机在公共 浴室或温泉的更衣室内， 电视机可能会被空降硫 磺等损坏。 •为了获得最佳的画质，请勿使屏幕暴 露于直接照明或直射阳光。 •避免将电视机从寒冷的区域移至温热 的区域。突然的室温变化可能导致湿 气凝结。这可能造成电视机显示劣质 图像及 / 或暗淡的颜色。如果发生这 种情形，让湿气完全蒸发之后才开启 电视机。 10CS 碎片： •请勿将任何物品丢向电视机。否则屏 幕可能会因为受到撞击而破裂并造成 严重伤害。 •若电视机表面破裂，请勿在拔下交流 电源线之前碰触电视机。否则便可能 会导致触电。 当未使用时 •如果您不使用电视机数天，为了环保 和安全原因，应将电视机电源线从交 流电源插座上拔下。 •关闭电视机电源时，电视机并未与交 流电源断开连接，请将插头从交流电 源插座上拔下以完全断开电视机的电 源连接。 •某些电视机可能具有需要将电视机保 持在待机模式下才能正常工作的特 点。 对于儿童 •请勿让儿童爬上电视机。 •请将小附件放置于儿童无法触及的位 置，以免不小⼼吞下。 关于电池的使用 应确保儿童不可触及电池；如误吞 下，请速联系医院。 如果出现下列问题 … 如果出现下列任何问题，请关闭电视 机并立即拔下交流电源线。 请询问您的经销商或 Sony 维修中⼼ 以让有资格的服务人员进行检查。 当： •交流电源线损坏。 •交流电源插座不适当。 •电视机由于跌落、敲击或撞击而损 坏。 •任何液体或固体物件通过开口处掉入 机壳内。 关于电视机温度 电视机长时间使用后，面板四周会变 热。用手触摸时会感觉较热。 观看电视 •请在适当光线条件下观赏电视，因为 在光线不足的房间观赏电视会损害您 的视力，而且长时间持续观赏电视也 可能会损害您的视力。 •使用耳机时，请调节音量以避免过高 的音量损坏您的听力。 OLED 屏幕 •虽然 OLED 屏幕采用最精密技术制造 且 99.99 % 以上的像素有效，然而 在 OLED 屏幕上还是经常会出现暗点 或亮点 （白色、红色、蓝色或绿 色）。这是 OLED 屏幕的结构特性， 并不是故障。 •请勿按压或刮前滤光片或在电视机顶 部放置物件。这可能会导致图像变形 或 OLED 屏幕损坏。 •使用电视机时屏幕与机箱会变热。这 是正常现象。 •废弃电视机时，请确保遵照当地的法 律和法规。 使用和清洁电视机的屏幕表面 / 机壳 请务必在清洁电视之前，先将连接至 电视的交流电源线从交流电源插座上 拔下。 为了避免机体材料变质或屏幕涂层腐 蚀，请遵照下列预先注意事项。 •若要清除屏幕表面 / 机壳上的灰尘， 请用柔软布料擦拭。如果还是有灰 尘，请使用已稀释的温和清洁剂沾湿 的软布来擦拭。 •绝对不能将水或清洁剂直 接喷在电视机上。液体可 能滴落在屏幕的底部或外 部部件上并渗入电视机 内，而毁坏电视机。 预先注意事项 11CS •切勿使用任何类型的磨砂垫、碱性 / 酸性清洁剂、擦洗粉或易挥发溶剂， 如酒精、苯、稀释剂或杀虫剂。使用 上述材料或与橡胶或乙烯基物品长时 间接触可能会造成屏幕表面和机壳材 料的损坏。 •手上沾有护手霜或防晒霜等任何化学 物质时，请勿触碰电视机。 •建议您定期对通风口进行吸尘，以确 保通风正常。 •当调整电视机角度时，请慢慢地移动 电视机以防止电视机从桌面型底座移 动或滑落。 选购装置 •请将会产生电磁辐射的选购附件或任 何装置远离电视机。否则可能会造成 图像扭曲和 / 或噪声。 本机的无线功能 •切勿在医疗设备 （⼼脏起搏器等等） 附近操作本机，这可能导致医疗设备 故障。 •虽然本机发送 / 接收加密信号，请小 ⼼未经授权的截取。我们不对此造成 的任何问题负责。 关于操作遥控器的注意事项 •应按极性正确安装电池。不得将电池 短路、充电、强制放电、或新旧混 用。严禁进行焊接、拆卸、破坏、加 热或投入火中。耗尽电池应及时取 出。 •请以不污染环境的方法处理电池。某 些地区可能规定了电池的处理方法。 请咨询当地政府。 •小⼼使用遥控器。请勿掉落或踩踏遥 控器，或将任何液体溅到遥控器上。 •请勿将遥控器放在靠近热源、受阳光 直射的地方，或者放在潮湿的房间 里。 保护屏幕免受损坏的注意事项 图像残留 OLED 电视机因所用材料的特性而容易 发生图像残留 （烧灼）。如果图像在 屏幕上同一位置反复显示或显示过长 时间，可能会发生图像残留。这并非 电视机故障。请避免显示可能造成图 像残留的图像。 以下是可能造成图像残留的图像示 例： •画面上下和 / 或左右有黑条的内容。 （例如：影院影片版式、4:3 画面、 标准清晰度） •照片等静止图像。 •可能在部分画面中有静止内容的视频 游戏。 •画面菜单、节目导览、频道标识等。 •应用程序的静态内容。 •用于新闻和头条新闻等的画面自动收 报器。 减少图像残留风险： •Sony 建议您通过按遥控器或电视机 上的电源按钮正常关闭电视机。 •可选择 [ 屏显模式 ] 中除 [4:3 屏显模式 ] 以外的其他模式 。 •通过按屏显关闭 OSD （画面显示）， 然后关闭所连接设备的菜单。详情请 参阅所连接设备的使用说明书。 •请避免在屏幕任何部分显示含明亮色 彩 （包括白色）的静态图像、时钟 或标识。 •请根据环境条件设定图像设置。家用 情况下，以及观看经常显示电视台标 识等的内容时，建议使用标准图像 电视机具有以下功能，有助于减少 / 防止图像残留。 保护电视机屏幕 （OLED 电视机） 12CS 面板刷新 长时间使用电视机后，将自动执行面 板刷新以调节电视机画面的一致性。 也可手动执行面板刷新，请仅当图像 残留很明显或看到 [ 面板刷新未完成 ...] 信息时执行。 注意： •面板刷新功能可能影响面板。作为参 考，请每年仅执行一次，请勿一年执 行多次，因为可能影响面板的使用寿 命。 •面板刷新约需 1 小时才可完成。 •面板刷新期间，画面上可能会显示一 条白线，这并非电视机故障。 •仅当室温在 10 ºC 至 40 ºC 之间时，面 板刷新才可运作。 像素调节 自动移动画面上的图像以防图像残 留。 其他功能 当显示静止图像、时钟、明亮色彩或 标识等时，将自动降低屏幕亮度。 13CS 部件和控制器 （电源）/ + / - 当电视机关闭时， 按  可开启电源。 当电视机打开时， 长按  可关闭电源。 重复按  以更改功能，然后按 + 或 - 按钮以： • 调节音量。 • 选择频道。 • 选择电视机的输入源。 遥控传感器 * / 光传感器 * / LED 照明灯 LED 照明灯根据电视机的状态点亮 或闪烁。 想了解更多资料，请参阅帮助指 南。 * 请勿在传感器附近放置任何物品。 控制器和指示灯 14CS 使用遥控器 输入选择 显示和选择输入源。 （电源） 打开或关闭电视机 （待机模式）。 数字 / 模拟 在数字和模拟模式之间切换。 数字按钮 字幕 开启或关闭字幕 （当功能可用 时）。 屏显 显示信息。 遥控器部件说明 遥控器形状、按钮的位置、可用性和功能可能因所在区域 / 国家 / 电视机型号 而异。 ( 麦克风 ) 使用语音搜索 *。（例如， 通过语音搜索各种内容。） 机顶盒菜单 在连接及安装了遥控扩展器 之后，显示已连接的机顶盒 ( 电缆 / 卫星盒）菜单 ( 第 17 页）。 //// （十字键） 屏幕上的菜单导航及选择。 电视 切换为电视机频道或输入， 显示电视机菜单栏。 * 语音搜索需要连接互联网。 15CS 智能应用 进入应用商店。 网络视频 进入视频服务。 彩色按钮 即时执行相应功能。 快捷窗口 显示关联功能列表。 节目指南 显示数字节目指南。 应用 进入多个服务及应用 （仅针对有限 的地区 / 国家 / 电视机型号）。 返回 返回上一个画面。 主菜单 显示电视机的主菜单。 音量 +/– 调节音量。 回看 在两个频道或输入之间来回跳转。 电视机会在当前频道或输入和之前 选择的上一个频道或输入之间切 换。 静音 静音。再次按下可恢复声音。 提示 •通过按住静音，可以打开和关闭 功能。 频道 +/– 选择频道。 声音切换 更改当前观看节目的声道。 ////// 操作电视机和所连接 BRAVIA Sync 兼容设备中的媒体内容。 同步菜单 显示 BRAVIA 同步菜单。 帮助 显示帮助菜单。帮助指南可在此处 获取。 屏显模式 更改屏幕格式。 （应用菜单） 显示应用的内置菜单。 16CS 接线图 想了解更多连接资料，请按遥控器上的帮助来参阅帮助指南。 � � � � � � � � + - < 14 mm 数码相机 / 便携式摄像机 / USB 存储媒介 HDMI 设备 带 ARC 的 音响系统 / HDMI 设备 路由器 有线 / 天线 带光学音 频输入的 音响系统 录像机 / 视频游戏设备 / DVD 播放器 / 便携式摄像机 遥控 扩展器 数码相机 / 便携式摄像机 / USB 存储媒介 HDMI 设备 影音接收器 HDMI 设备 耳机 17CS 中置扬声器输入 • 若要将电视机扬声器用作中置扬 声器，将影音接收器的输出连接 至电视机的中置扬声器输入。 • 连接电缆前，断开电视机和影音 接收器的交流电源线。 • 确保 [ 扬声器 ] 设置为 [ 音响 系统 ]：按快捷窗口，然后选择 [ 扬声器 ]  [ 音响系统 ]。 为了防止未将中置扬声器输入连 接至影音接收器时发出的嘶嘶 声，请更改以下设置。 按主菜单，选择 [ 设置 ]  [ 声音设定 ]，然后禁用 [ 电视机 中置扬声器模式 ]。 / 视频 / 音频 输入 • 用于复合连接，请使用模拟输入 延长线缆 （未提供）。 • 遥控扩展器接口 * • 使用 Sony 遥控器来控制您的机 顶盒 （电缆 / 卫星盒）。将遥控 扩展器电缆 （提供）连接至电视 机上的遥控扩展器端口。请如下 图所示放置另一端。 • 请按下主菜单，并选择 [ 设置 ]  [ 外部输入 ]  [ 遥控扩展 器设定 ]，以进行遥控扩展器设 置。 HDMI 输入 1/2/3/4 • HDMI 接口可以传输单芯电缆上的 数字视频和音频。 • • 如需欣赏优质的 4K 50p/60p 内 容，请连接优质高速 HDMI 电 缆，并将 [HDMI 信号格式 ] 设置 为 [ 增强格式 ]。为各个连接的 HDMI 输入端子单独进行此设置。 有关支持格式的详情，请参阅本 手册中的 “ 规格 ” （第 26 页 - 第 28 页）。 • HDMI 输入 3 ARC (Audio Return Channel) 将您的音频系统连接至 HDMI 输入 3，以将电视音频发送至您的音频 系统。支持 HDMI ARC 的音频系 统可以将视频发送至电视机，也 可以通过相同 HDMI 电缆从电视 机处接收音频。如果您的音频系 统不支持 HDMI ARC，还需要另外 连接数字音频输出 （光纤）。 10 mm 3.5 mm 1 2 3 4 1: 左 2: 视频 3: 接地 4: 右 < 21 mm < 12 mm 18CS  USB 1/2， USB 3 • 连接大型USB设备可能会干扰附近 的其他连接设备。 • 连接大型 USB 设备时，请连接至 USB 1 接口。 耳机 • 仅支持三段式迷你立体声耳机插 头。 • 无法同时从耳机和电视机扬声器 输出声音。 * 仅针对有限的地区 / 国家 / 电视机型号。 注意 •电缆与侧向端子连接状态下无法安装 侧盖 和 。 •请确保将侧盖保存在安全位置，以便 将来使用。 19CS 将电视机安装在墙上 使用挂壁式支架 SU-WL450 （未提供）将电视机安装在墙上。 注意 •拆下的螺丝必须存放在远离儿童的安全场所。 •准备挂壁安装时必须托住电视机。 •将电视机安装到墙上之后，请移除保护角。 安装此产品需具备专门技能，特别是在鉴定墙壁支撑电视机重量的强度方面。 请务必将本产品的安装工作托付于 Sony 经销商或授权承包商并在安装时特别 注意安全。对于处置不当或安装不妥造成的任何损失或伤害，Sony 不承担责 任。 20CS 将电视机从纸箱里取出安装到墙上 1 移除缓冲垫并将 （电视机随附）固定到电视机的后面。 注意 •如果使用电动螺丝起子，设定转矩至大约 1.5 N·m {15 kgf·cm}。 21CS 2 拆下电视机后面的螺丝。 22CS 将电视机从台式底座上卸下安装到墙上 1 插入保护角。 2 拆下中央盖。 3 拆下螺丝。 x 3 23CS 4 拆开底座。 5 松开合页锁以合上中⼼楔块。 � � 24CS 6 将 （电视机随附）固定到电视机的后面。 注意 •如果使用电动螺丝起子，设定转矩至大约 1.5 N·m {15 kgf·cm}。 7 拆下电视机后面的螺丝。 25CS 故障排除 常规的故障排除方法所适用的问题 有：黑屏、没有声音、画面停顿、电 视机没有反应或网络丢失，可采取如 下步骤。 1 通过按下遥控器上的电源按钮直至 显示信息来重启电视机。电视机将 会重启。如果电视机没有恢复正 常，尝试拔下电视机的交流电源线 3 分钟之后再次连接。 2 按遥控器上的帮助来参阅帮助菜 单。 3 将电视机连接网络来进行软件升 级。Sony 建议您保持电视机软件为 最新版本。软件更新将提供新功能 和性能改善。 4 访问 Sony 的支持网站 （相关信息位 于封底）。 当电视机接入电源时，即便按了遥 控器或电视机的电源按钮，在一段 时间内电视机也有可能无法启动。 它需要一定的时间来进行系统初始 化。请等待约 1 分钟，然后再操作。 当 LED 照明灯闪烁红灯时。 数一下闪烁的次数 （间隔为 3 秒）。 通过断开交流电源线 3 分钟后， 再打开电视来实现重启。若故障 持续，请断开交流电源线，并将 LED 照明灯闪烁红灯的次数告知 经销商或 Sony 维修中⼼。 没有图像 （画面暗）且没有声音。 检查天线 / 有线连接。 将电视机连接至交流电源，然后 按电视机或遥控器上的电源按 钮。 无法调谐某些节目。 检查天线 / 有线连接。 遥控器不工作。 请更换电池。 遥控器上的机顶盒菜单按钮不工 作。 检查遥控扩展器的连接和设置 （第 17 页）。 广播亲子锁密码已忘记。 输入 PIN 码 9999 并选择 [ 变更 PIN 密码 ]。 电视机周围温度升高。 长时间使用电视机时，电视机周 围温度会升高。 用手触摸这些地方时会感觉较 热。 观看电视机时屏幕变暗。 如果整个图像或部分图像保持静 止，屏幕亮度将逐渐降低，以防 图像残留。这并非电视机故障。 担⼼图像残留。 如果同一图像反复显示或显示较长时 间，可能会发生图像残留。为了减少 图像残留，建议按下遥控器或电视机 上的电源按钮，正常关闭电视机。 问题与解决方法 26CS 注意 •请仅当图像残留尤为明显时手动执行 面板刷新。作为参考，请每年仅执行 一次。避免一年执行多次，因为可能 影响面板的使用寿命。 •包含时钟、标识和明亮颜色 （包括 白色）的图像容易引起图像残留。请 避免长时间显示上述类型的图像，否 则可能发生图像残留。 画面上出现一条白线。 长时间使用电视机后，将自动运 行面板刷新以减少图像残留现 象。电视机关闭后开始面板刷 新，约 1 小时后完成。面板刷新 期间，画面上可能会显示一条白 线。这并非电视机故障。 显示 [ 面板刷新未完成 ...] 消 息。 长时间使用电视机后，将自动运行面 板刷新以减少图像残留现象。如果电 视机打开，或交流电源线插头未插 入，或在面板刷新期间室温处于 10 ºC 至 40 ºC 范围外，程序将无法 完成且将出现此信息。 如果面板刷新自动开始，当使用 遥控器关闭电视机时，它将重新 开始。 如果手动开始面板刷新，必须重 新选择。 规格 系统 面板系统 OLED （有机发光二极管）面板 电视系统 视您的电视机型号而定 模拟：D/K、I、B/G、M 数字 : GB20600-2006/DVB-C* 彩色制式 PAL/SECAM/NTSC3.58/NTSC4.43 频道覆盖范围 视您的电视机型号而定 模拟：UHF/VHF/ 有线 数字 : GB20600-2006/DVB-C* 声音输出 10 W + 10 W + 10 W + 10 W + 10 W + 10 W + 8 W + 8 W （失真度为 7 % 时） 无线技术 IEEE802.11ac/a/b/g/n 协议 蓝牙版本 4.2 * 此功能根据城市不同，可能无法使 用，详情请联系索尼中国顾客咨询 热线 400 810 9000。 输入 / 输出插孔 天线 / 有线 VHF/UHF 用 75 欧姆外接端子 / 视频 / 音频 输入 视频 / 音频输入 （迷你插孔） 27CS HDMI 输入 1/2/3/4 （支持 4K 分辨 率，HDCP 2.3- 兼容） 视频 : 4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC 格式 *3 *1 当输入是 4096 × 2160p 并且 [ 屏显模式 ] 设置为 [ 正常 模式 ] 时，分辨率显示为 3840 × 2160p。要显示 4096 × 2160p 分辨率，将 [ 屏显模式 ] 设定为 [ 全屏模式 1] 或 [ 全屏 模式 2]。 *2 将 [HDMI 信号格式 ] 设置为 [ 增强格式 ] 来支持 18 Gbps。 *3 参阅帮助指南了解详细信息。 音频 : eARC （Enhanced Audio Return Channel) 模式时 * 参阅帮助指南了解详细信息。 eARC 模式除外 5.1 声道线性 PCM：32/44.1/48/ 88.2/96/176.4/192 kHz 16/20/ 24 比特，Dolby Digital，Dolby Digital Plus，DTS * 软件更新后，eARC 将可用。有关最新 信息，请访问 Sony 的支持网站 （相关 信息位于封底）。 当 [eARC 模式 ] 设置为 [ 自动 ]， [ 扬声器 ] 设置为 [ 音响系统 ] 且连接 eARC 兼容音频系统时，eARC 模式有 效。 ARC（Audio Return Channel)（仅限 HDMI 输入 3） eARC 模式时 * 参阅帮助指南了解详细信息。 ARC 模式时 双声道线性 PCM: 48 kHz 16 比特， Dolby Digital，Dolby Digital Plus，DTS * 软件更新后，eARC 将可用。有关最新信 息，请访问 Sony 的支持网站 （相关信息 位于封底）。 当 [eARC 模式 ] 设置为 [ 自动 ]，[ 扬声 器 ] 设置为 [ 音响系统 ] 且连接 eARC 兼容音频系统时，eARC 模式有效。 数字音频输出 （光纤） 数字光纤插孔 （双声道线性 PCM: 48 kHz 16 比特、Dolby Digital， DTS） 耳机 （立体声迷你插孔） 耳机 1、 2、 3 USB 端口 1 和 2 支持高速 USB （USB 2.0） USB 端口 3 支持超高速 USB （USB 3.1 Gen 1） LAN 10BASE-T/100BASE-TX 连接器 （视 网络的操作环境而定，连接速度可能 不同。本电视机不保证 10BASE-T/ 100BASE-TX 通信速率和通信质量。） 遥控扩展器接口 *1 遥控扩展器电缆输入 （迷你插孔） 中置扬声器输入 中置扬声器输入 （接线柱） 其他 选购附件 挂壁式支架 : SU-WL450 产品的使用条件 环境温度 5 °C - 35 °C 28CS 湿度 20 % - 80 % 大气压力 86 kPa - 106 kPa 电源和其他 电源要求 220 V 交流，50 Hz 可视图像对角线尺寸 （约） KD-65A9F: 163.9 cm (65 英寸 ) KD-55A9F: 138.8 cm (55 英寸 ) 显示器分辨率 3840 像素 （水平）× 2160 像素 （垂直） 消耗功率 KD-65A9F: 500 W KD-55A9F: 380 W 待机消耗功率 *2*3 0.50 W 以下 尺寸 （约）（宽 × 高 × 深） 含台式底座 KD-65A9F: 1449 × 832 × 320 mm KD-55A9F: 1228 × 709 × 320 mm 不含台式底座 KD-65A9F: 1449 × 835 × 86 mm KD-55A9F: 1228 × 711 × 86 mm 质量 （约） 含台式底座 KD-65A9F: 35.6 kg KD-55A9F: 30.0 kg 不含台式底座 KD-65A9F: 27.2 kg KD-55A9F: 23.8 kg *1 仅针对有限的地区 / 国家 / 电视机型 号。 *2 在电视机完成必要的内部程序后，会达 到指定的待机功率。 *3 当电视机连接至网络时将增加待机消耗 功率。 注意 •选购附件的供应视国家/区域/电视机 型号 / 存货而定。 •设计和规格若有变更，恕不另行通 知。 商标信息 • HDMI、HDMI 高清晰度多媒体接口以 及 HDMI 标志是 HDMI Licensing Administrator, Inc. 在美国和其 他国家的商标或注册商标。 • 本产品经过杜比实验室的许可而制 造。 杜比、Dolby、Dolby Audio、Dolby Vision 和双 D 符号是杜比实验室的 注册商标。 • “ BRAVIA ” 、 和 BRAVIA Sync 是 Sony Corporation 的商标 或注册商标。 • Gracenote、Gracenote 标志和标识 及 “ Powered by Gracenote ” 标志 是 Gracenote, Inc. 在美国和 / 或 其他国家的注册商标或商标。 • Vewd® Core。版权 1995-2017 Vewd Software AS。版权所有。 • Wi-Fi®、Wi-Fi Alliance® 和 Wi-Fi Direct® 是 Wi-Fi Alliance 的注册商标。 • Wi-Fi Protected Setup™ 是 Wi-Fi Alliance 的商标。 • Wi-Fi CERTIFIED™ 标志是 Wi-Fi Alliance 的认证标签。 • 有关 DTS 专利，请访问 http://patents.dts.com。 由 DTS, Inc. 授权制造。 DTS、标志和 DTS 连同其标志是 DTS, Inc. 的注册商标，DTS Digital Surround 是 DTS, Inc. 的 商标。 © DTS, Inc. 版权所有。 • Bluetooth® 字标及徽标均为 Bluetooth SIG, Inc. 所有的注册商 标，Sony Corporation 在被许可后 方能使用这些商标。其它商标和商 号归其各自的所有者所有。 29CS • © 2017 RealNetworks, Inc. 保留 所有权利。专利申请中。 RealMedia、RealNetworks 及其标 志是 RealNetworks, Inc. 的商标或 注册商标。 • TUXERA 是Tuxera Inc. 在美国和其他 国家的注册商标。 • USB-IF SuperSpeed USB 三叉戟标志 是 USB Implementers Forum, Inc. 的注册商标 • 所有其他商标归其各自的所有者所 有。 http://www.sony.com.cn/ �������� http://service.sony.com.cn/TV/index.htm ���� ���������� ��������������� ��������� ������ ������������������������������������������� ���������������������� http://rd1.sony.net/help/tv/fch2/h_ch/ © 2018 Sony Visual Products Inc. Printed in China 出版日期：2018 年 7 月
