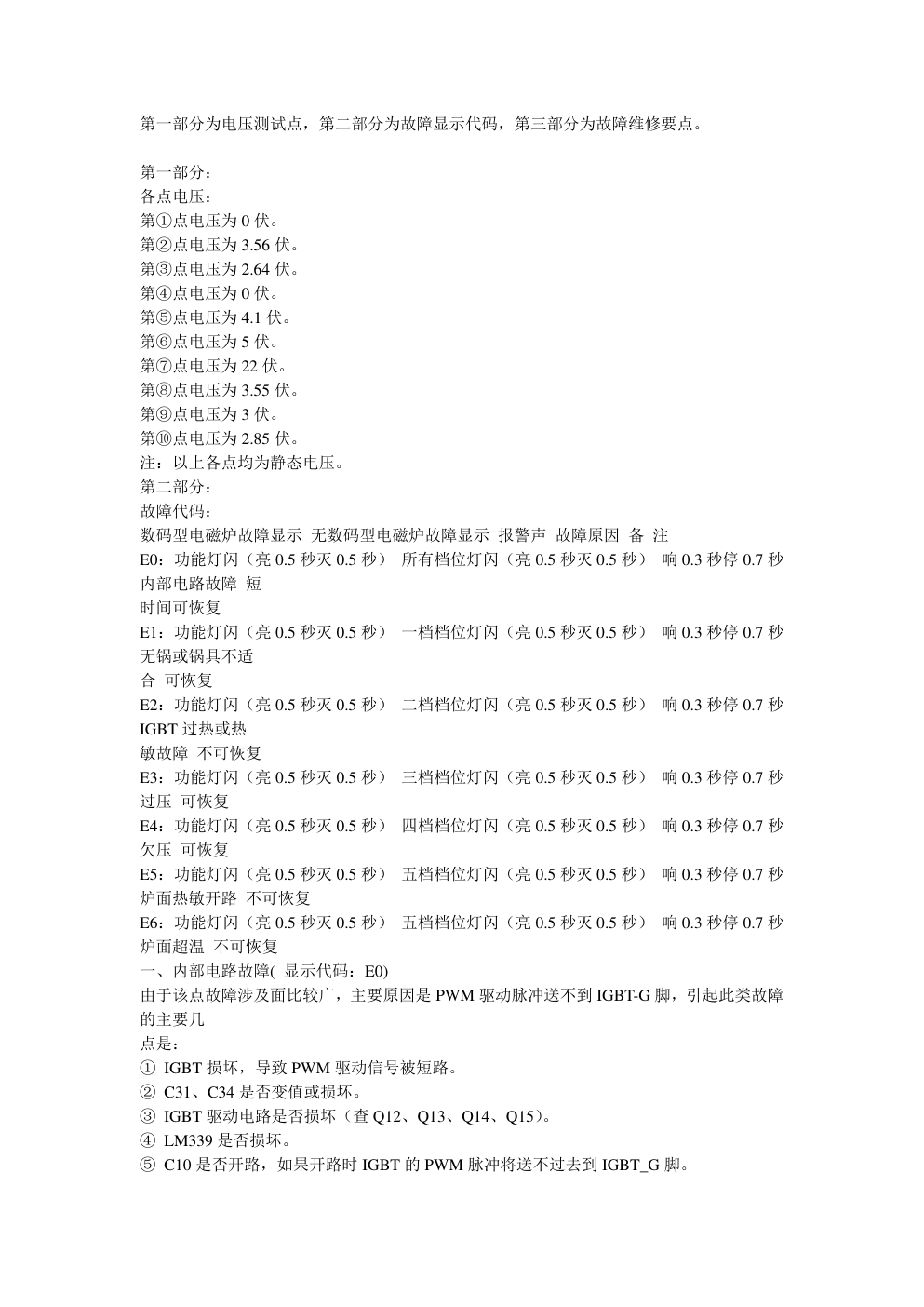

第一部分为电压测试点，第二部分为故障显示代码，第三部分为故障维修要点。 第一部分：f( 各点电压： 第①点电压为 0 伏。'E~)*; 第②点电压为 3.56 伏。D(k< N 第③点电压为 2.64 伏。u 第④点电压为 0 伏。0G 第⑤点电压为 4.1 伏。s9 第⑥点电压为 5 伏。u!=74 第⑦点电压为 22 伏。 第⑧点电压为 3.55 伏。H? 第⑨点电压为 3 伏。Y 第⑩点电压为 2.85 伏。 注：以上各点均为静态电压。 第二部分： 故障代码：{C 数码型电磁炉故障显示 无数码型电磁炉故障显示 报警声 故障原因 备 注{VZ E0：功能灯闪（亮 0.5 秒灭 0.5 秒） 所有档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7 秒 内部电路故障 短 时间可恢复% E1：功能灯闪（亮 0.5 秒灭 0.5 秒） 一档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7 秒 无锅或锅具不适"r 合 可恢复|7No E2：功能灯闪（亮 0.5 秒灭 0.5 秒） 二档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7 秒 IGBT 过热或热 l- 敏故障 不可恢复<," E3：功能灯闪（亮 0.5 秒灭 0.5 秒） 三档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7 秒 过压 可恢复*3[) E4：功能灯闪（亮 0.5 秒灭 0.5 秒） 四档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7 秒 欠压 可恢复 E5：功能灯闪（亮 0.5 秒灭 0.5 秒） 五档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7 秒 炉面热敏开路 不可恢复 E6：功能灯闪（亮 0.5 秒灭 0.5 秒） 五档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7 秒 炉面超温 不可恢复 t\G: 一、内部电路故障( 显示代码：E0) 由于该点故障涉及面比较广，主要原因是 PWM 驱动脉冲送不到 IGBT-G 脚，引起此类故障 的主要几 r0v 点是： ① IGBT 损坏，导致 PWM 驱动信号被短路。8 ② C31、C34 是否变值或损坏。wp0 ③ IGBT 驱动电路是否损坏（查 Q12、Q13、Q14、Q15）。 ④ LM339 是否损坏。 ⑤ C10 是否开路，如果开路时 IGBT 的 PWM 脉冲将送不过去到 IGBT_G 脚。 ⑥ Q131 是否导通或损坏。Q ⑦ R23、R24 是否损坏。c 二、无锅或锅具不适合( 显示代码：E1)cDv1 引起此类故障主要原因是 LM339-U2A 无输出，分析原因： ① 电阻 R21、R22、R23、R24、R61、R62 是否变值。如变值将会导致 IC339—U2A 无输出， CPU 检 8fexb# 测不到探锅信号。*,A ② LM339 是否损坏。& ③ 检查电流反馈部分是否有短路。?.1=^ ④ CPU 电流检测口损坏。1}~:J 三、IGBT 过热或热敏故障( 显示代码：E2)` 分析原因： ① 热敏电阻是否损坏。)#u { ② CPU 检测口损坏。 ③ 以上两点均正常时，则为本机正常保护，应待 IGBT 冷却后再开机。t!W\"9 四、过压( 显示代码：E3)~T:? ① 市电电压是否高于 260V，如高于则为正常保护。GG[E*V ② 电阻 R91、R92、电容 C91 是否变大。 五、 欠压( 显示代码：E4)_v#/ ① 市电电压是否低于 160V，如低于则为正常保护。 ② 电阻 R91、R92、电容 C91 是否变小。} ③ +5V 电源是否正常。 六、 炉面热敏开路( 显示代码：E5)s>N ① 热敏电阻是否损坏。 ② CPU 检测口损坏。s>Vc5_ 七、 炉面超温( 显示代码：E6)4@+m ① 热敏电阻是否损坏。 ② CPU 检测口损坏。UZq7Ci 第三部分：其它常见故障@ 一、烧机现象}A: 引起此类故障故障较多，通常由于驱动电路不良、保护电路不良等而导致烧机，常见点有：! ① 电阻 R21、R22、R23、R24 是否变值。en ② LM339 是否损坏。E`8@fp ③ 电容 C31 是否变值或开路。9#C ④ 电阻 R25、R27 是否变值或损坏。 ⑤ 三极管 Q161 是否损坏。Wu ⑥ 驱动电路是否损坏。+? ⑦ 电网电压波动大时浪涌电路不起保护而导致 IGBT 瞬时变化太大而损坏。Q 二、功率间断 KeMmw9 主要原因有以下几点：O=KGM ① 浪涌电路起保护，查电容 C131 是否变值，电阻 R132 及 R133 是否变值。Vq0 ② R27、R25 是否变值。1 电阻 R21、R22、R23、R24 是否变值。n Y7y ④ D81 损坏或互感器部分坏。8kg$_d 三、功率不可调/ ① D81 损坏。 ② CPU 坏。 ③ R46、R48、C42 是否变值。 维修注意：新线路 IGBT 功率管为 FGA25N120，该管内部自带阻尼管，更换时不用另装阻 尼管；#( 如在新线路更换 SGW25N120 时则需安装阻尼管。
