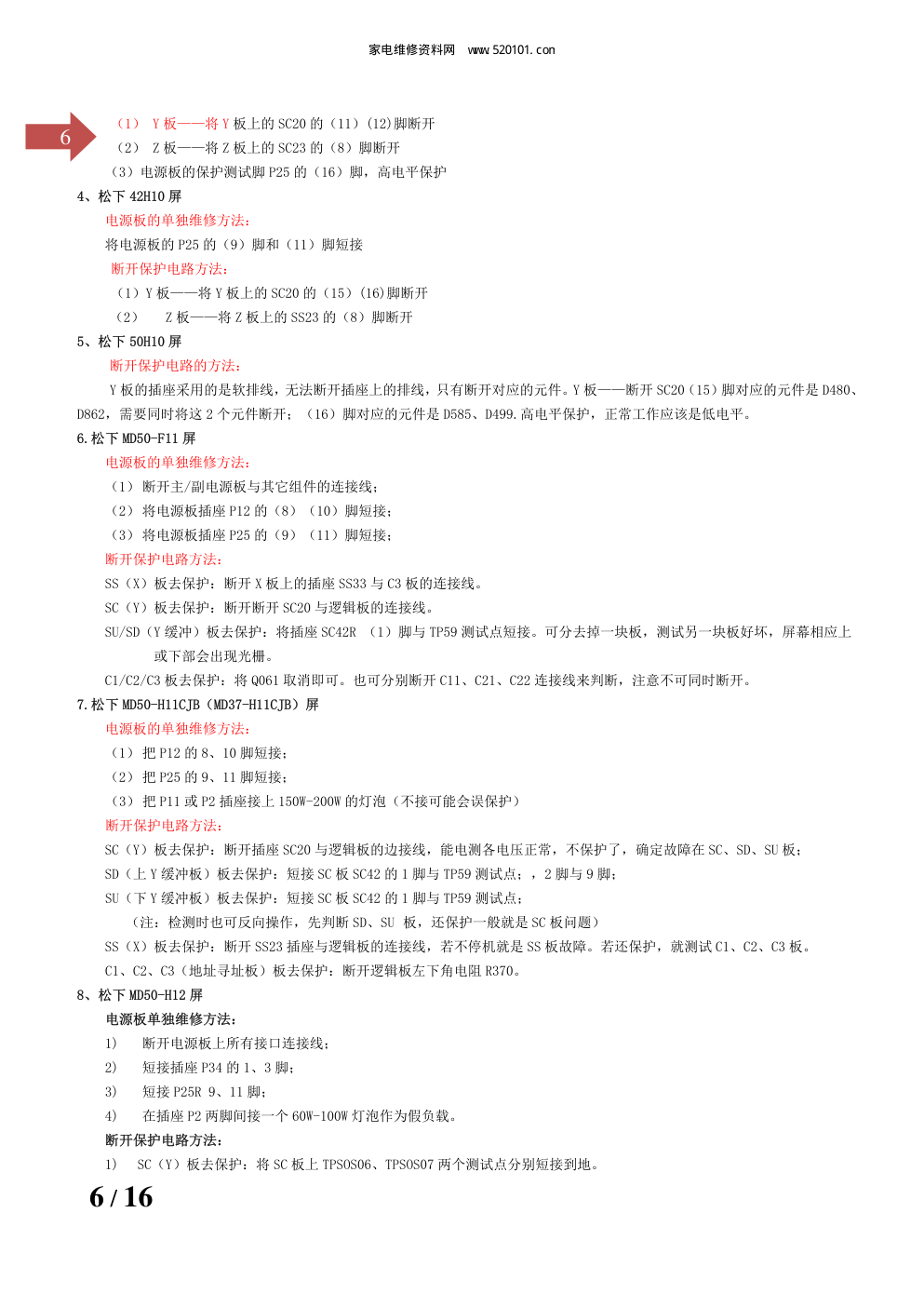

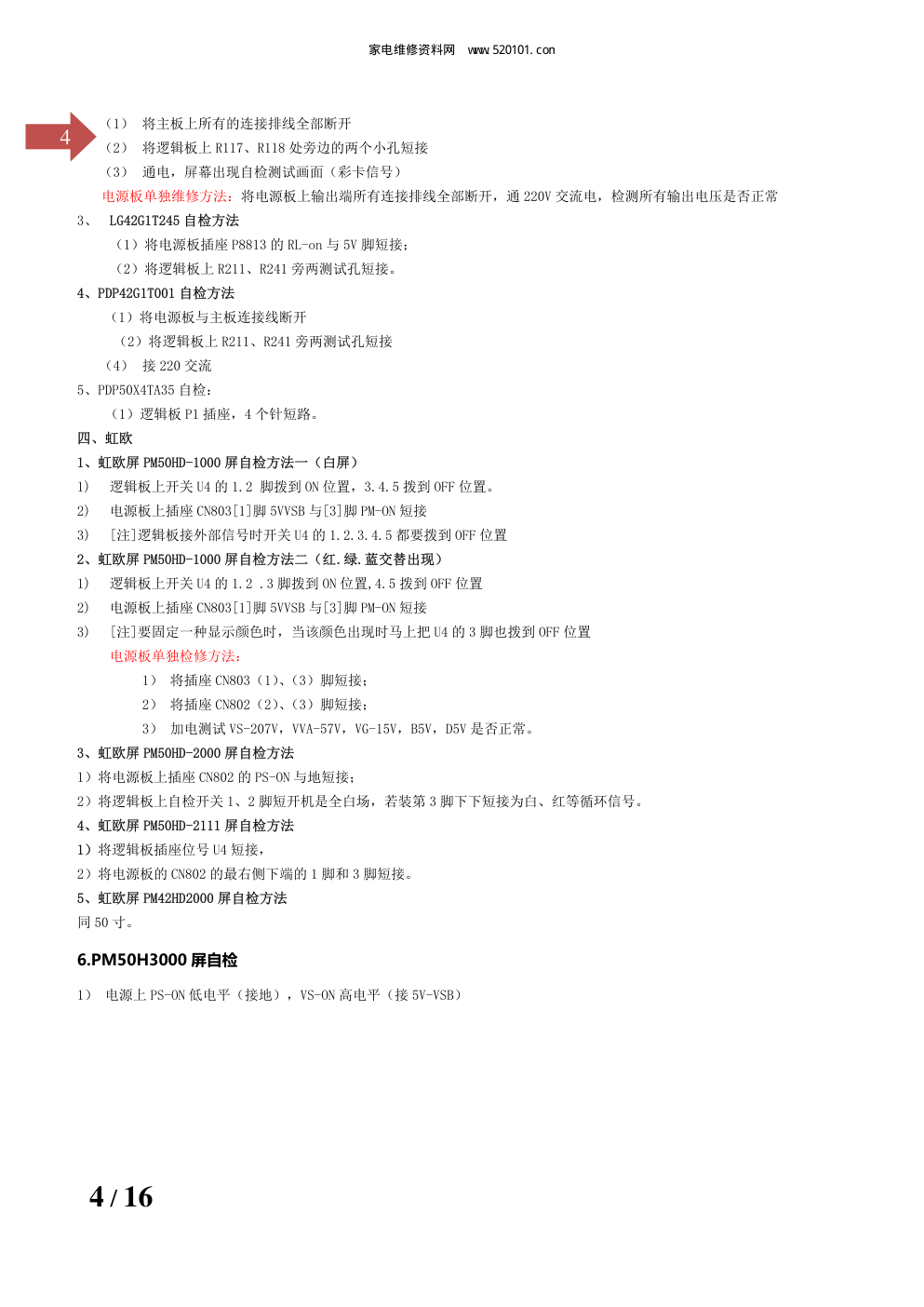

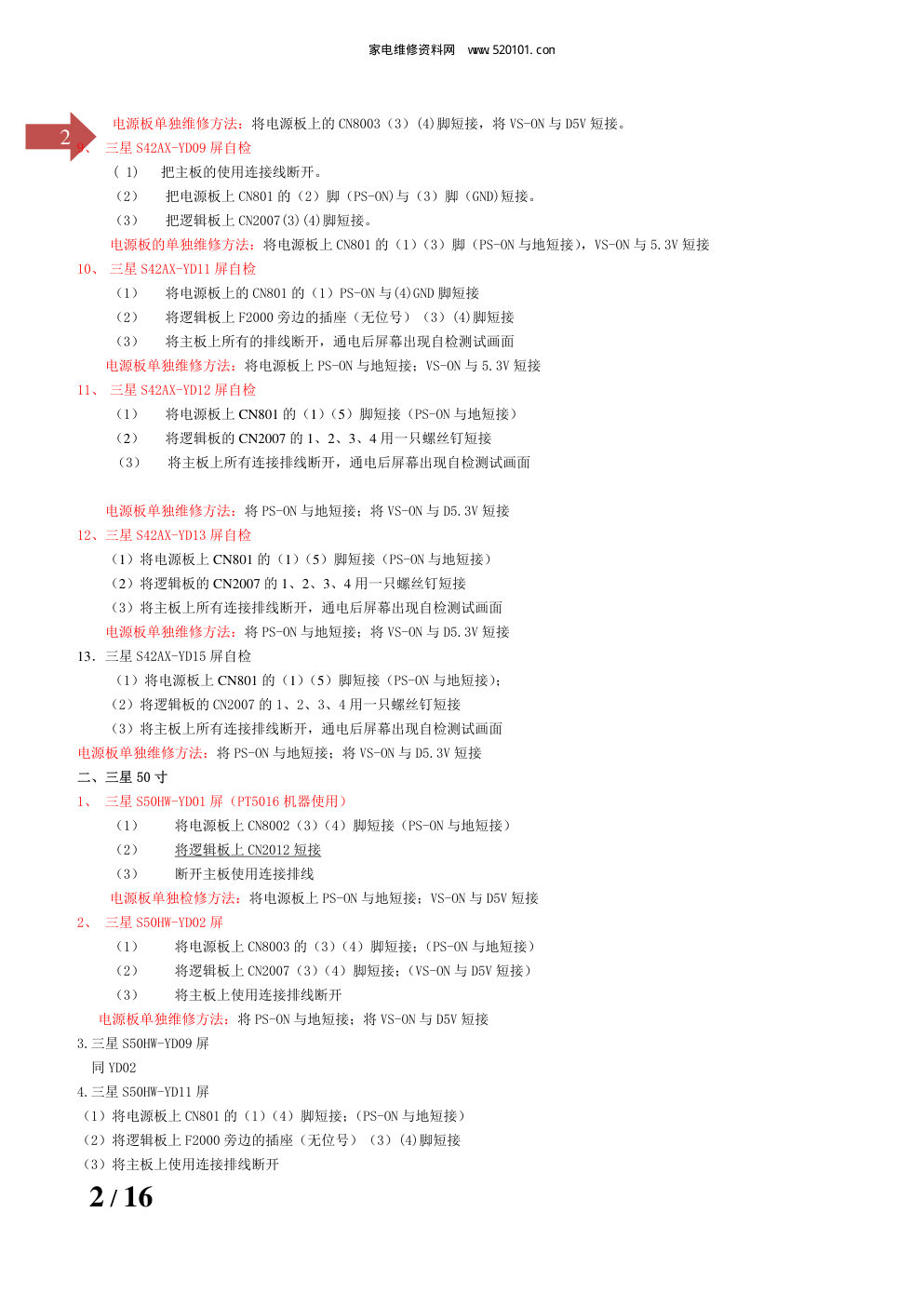

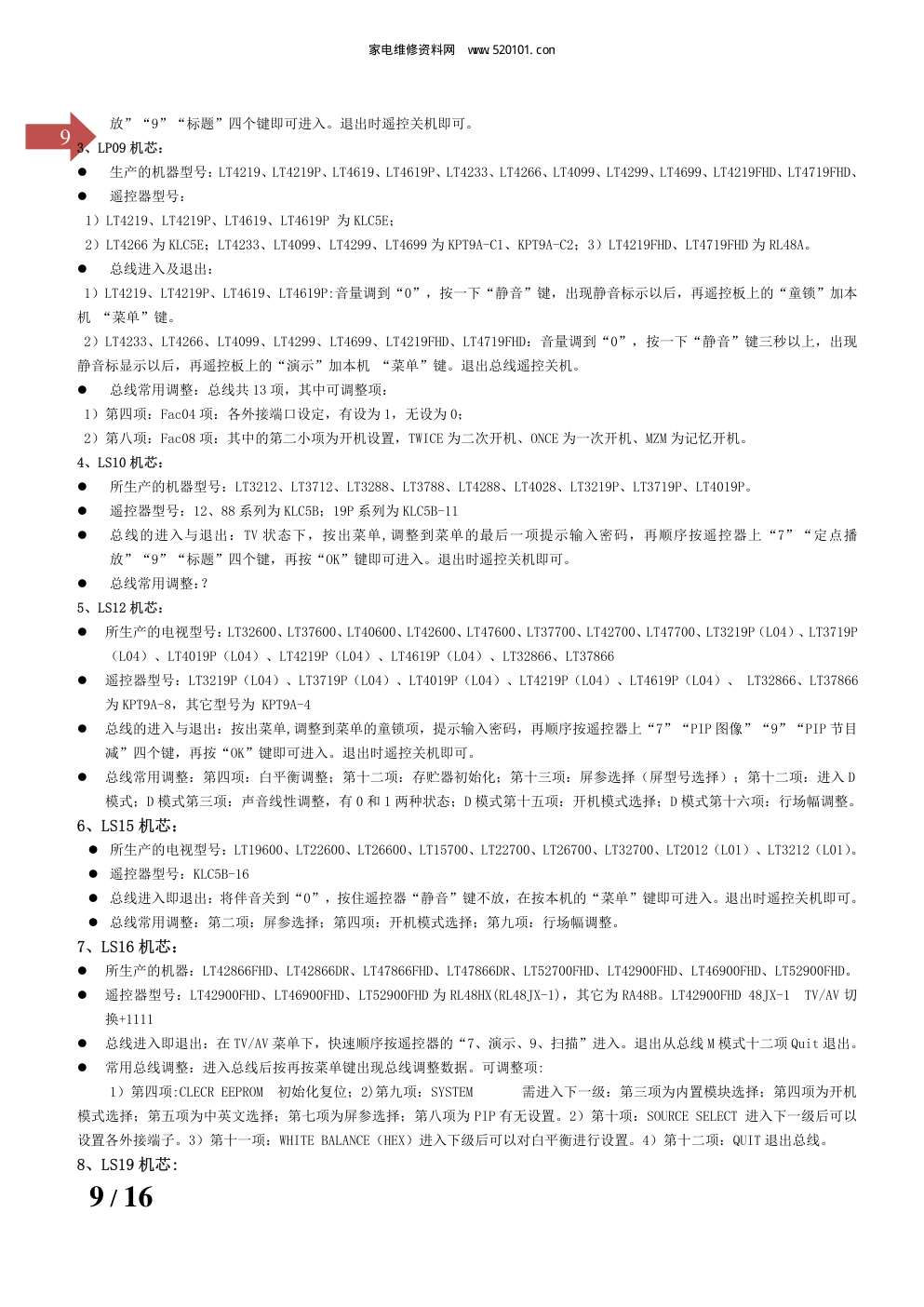

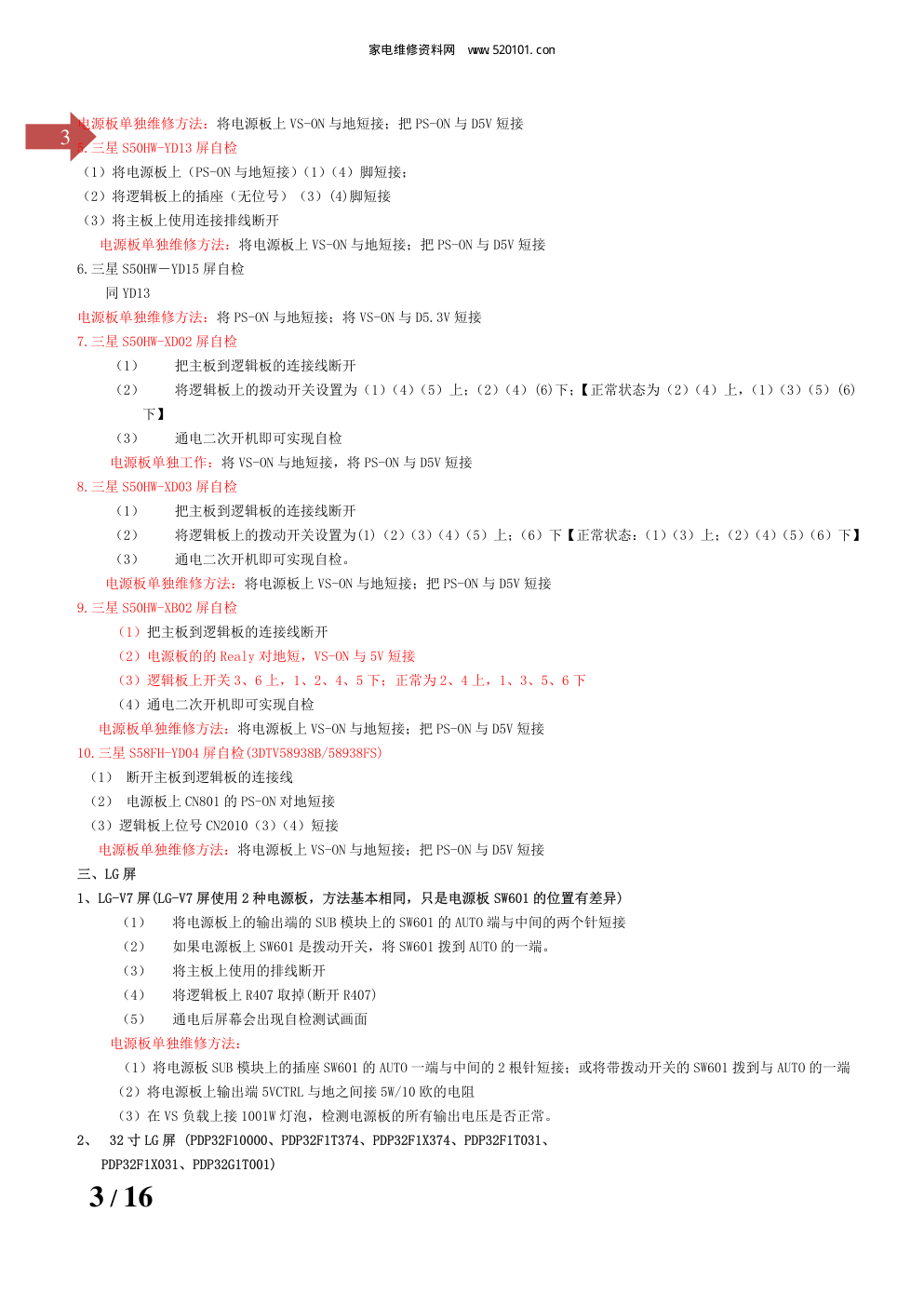

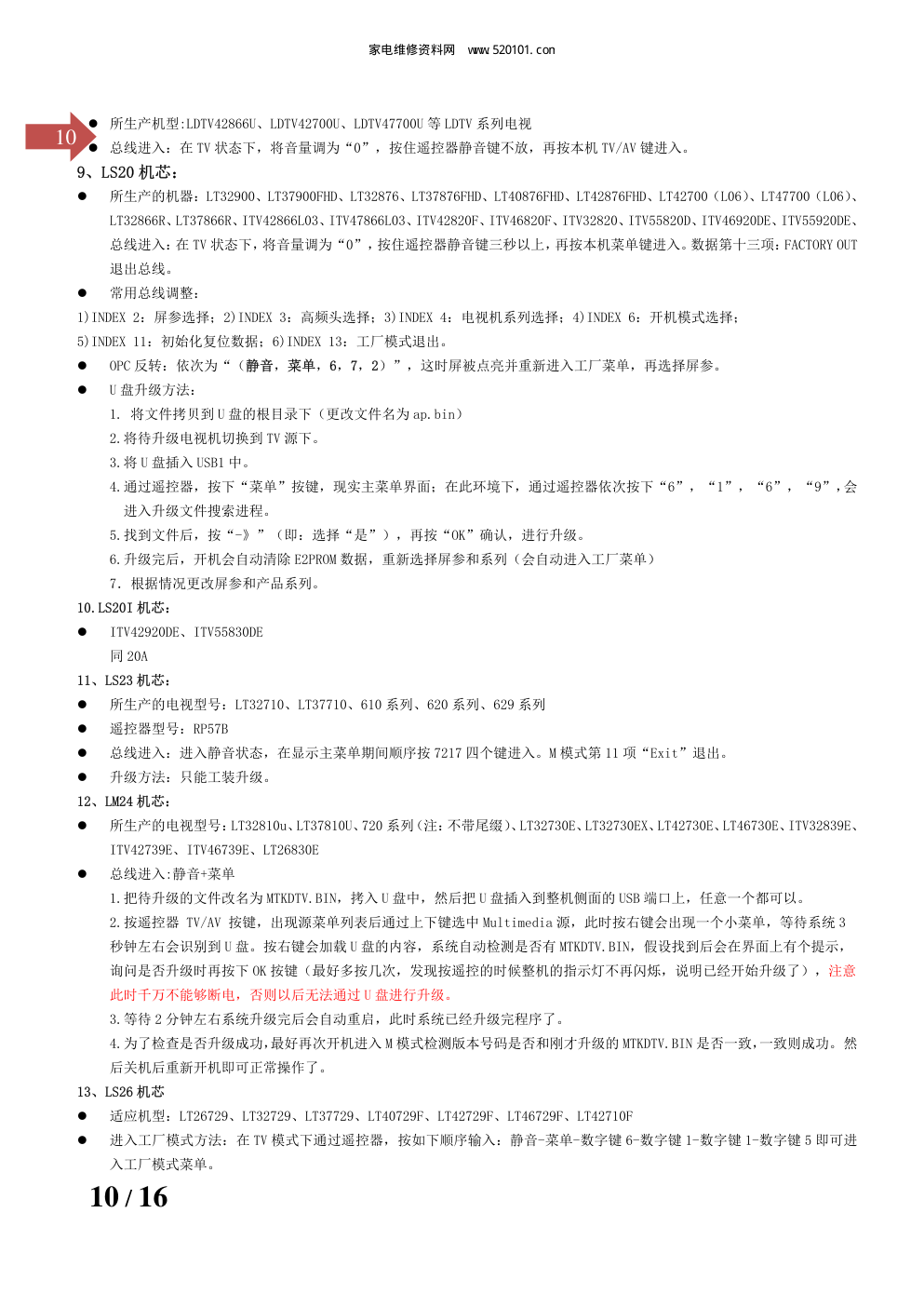

屏自检，电源单独工作，进总线 1 一、 三星 42 寸 1、 三星 S42SD-YD04（V2）屏自检 （1） 将电源板上的 CN802（3）GND 与(4)PS-ON 脚短接 （2） 将逻辑板上 SW2001 拨为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4 上，3 下） （3） 断开主板使用连接排线，接通 AC 220V 电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。 电源板单独维修方法：将电源板上 CN802(3)GND(4)PS-ON 脚短接，把 VS-ON 与 D5V 短接，在 VS 上接 100W 灯泡作为假负载 检测电源板上各组输出电压。 2、三星 S42SD-YD05（V3）自检 （1） 将电源板上的 JP8005 短接 （2） 将逻辑板上 SW2001 拨动开关设置为（1）（3）上，（2）（4）下；自检完后恢复成 正常工作模式（1、2、4 上，3 下） （3） 断开主板上使用连接排线，接通 AC 220V 电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。 电源板单独检修方法：将电源板上 CN9004（3）（4）脚短接或将 JP8005 短接；将 VS-0N 与 D5V 短接或将 JP8002 短接。 3、 三星 S42SD-YD07（V4）屏自检 （1）将电源板上 CN8007（3）GND 与（4）Relay 脚短接 （2）将逻辑板上 CN2034（3）（4）脚短接 （3） 断开主板使用连接排线，接通 AC 220V 电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。 电源板单独维修方法：将电源板上 Realay 与地短接或将 CN8007（3）（4）脚短接，将 VS-ON 与 D5V 短接。 4、 三星 S42SD-YD09（V5）屏自检 （1）将电源板 CN8003 的（3）GND 与(4)Ps-ON 脚短接（从下往上数） （2）将逻辑板上的 CN2034（3）（4）脚短接（左右短接） （3）断开主板使用连接排线，接通 AC220V 电压，屏幕显示白场，说明屏和屏上组件组件正常。 电源板单独维修方法：将电源板上 PS-ON 与地短接；把 VS-ON 与 D5V 短接 5、 三星 S42AX-YD01 屏自检 （1） 将电源板上插座 CN8007 的③（GND）脚与④（Relay）脚短接；将逻辑板上插座 CN2072 短接 （2） 接通 AC 220V 电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。 电源板单独维修方法：将电源板上 CN8007(3)（4）脚短接；把 VS-ON 与 D5V 短接。 6、 三星 S42AX-YD02 屏自检 (1) 将电源板上插座 CN8003 的⑧（PS-on）脚与⑨（GND）； (2) 将逻辑板上插座 CN2072 的③脚与④脚短接 （3）将主板上所有的连接排线断开，接通 AC 220V 电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。 电源板单独维修方法：将电源板上的 CN8007（3）(4)脚短接（即 PS-ON 与地短接）；将 VS-ON 与 D5V 短接 7、 三星 S42AX-YD03 屏 （1） 将电源板上的 PS-ON 与地短接 （2） 将逻辑板上的 CN2013 插座水平方向短接 （3） 将主板所有的连接排线断开，接通 AC 220V 电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。 电源板的单独维修方法：将电源板上的 PS-ON 与地短接；将 VS-ON 与 D5V 断接 8、 三星 S42AX-YD05 屏自检 （1） 将电源板上的 CN8003（3）(4)脚短接【即 PS-ON 与地短接】 （2） 将逻辑板上的 CN2007（3）(4)脚短接（水平方向短接） （3） 将主板上所有的连接排线断开 （4） 通电后会出现屏自检画面，九种变化的屏保画面 1 / 16 家电维修资料网 www. 520101. com 电源板单独维修方法：将电源板上的 CN8003（3）(4)脚短接，将 VS-ON 与 D5V 短接。 9、 三星 S42AX-YD09 屏自检 2 ( 1) 把主板的使用连接线断开。 （2） 把电源板上 CN801 的（2）脚（PS-ON)与（3）脚（GND)短接。 （3） 把逻辑板上 CN2007(3)(4)脚短接。 电源板的单独维修方法：将电源板上 CN801 的（1）（3）脚（PS-ON 与地短接），VS-ON 与 5.3V 短接 10、 三星 S42AX-YD11 屏自检 （1） 将电源板上的 CN801 的（1）PS-ON 与(4)GND 脚短接 （2） 将逻辑板上 F2000 旁边的插座（无位号）（3）(4)脚短接 （3） 将主板上所有的排线断开，通电后屏幕出现自检测试画面 电源板单独维修方法：将电源板上 PS-ON 与地短接；VS-ON 与 5.3V 短接 11、 三星 S42AX-YD12 屏自检 （1） 将电源板上 CN801 的（1）（5）脚短接（PS-ON 与地短接） （2） 将逻辑板的 CN2007 的 1、2、3、4 用一只螺丝钉短接 （3） 将主板上所有连接排线断开，通电后屏幕出现自检测试画面 电源板单独维修方法：将 PS-ON 与地短接；将 VS-ON 与 D5.3V 短接 12、三星 S42AX-YD13 屏自检 （1）将电源板上 CN801 的（1）（5）脚短接（PS-ON 与地短接） （2）将逻辑板的 CN2007 的 1、2、3、4 用一只螺丝钉短接 （3）将主板上所有连接排线断开，通电后屏幕出现自检测试画面 电源板单独维修方法：将 PS-ON 与地短接；将 VS-ON 与 D5.3V 短接 13．三星 S42AX-YD15 屏自检 （1）将电源板上 CN801 的（1）（5）脚短接（PS-ON 与地短接）； （2）将逻辑板的 CN2007 的 1、2、3、4 用一只螺丝钉短接 （3）将主板上所有连接排线断开，通电后屏幕出现自检测试画面 电源板单独维修方法：将 PS-ON 与地短接；将 VS-ON 与 D5.3V 短接 二、三星 50 寸 1、 三星 S50HW-YD01 屏（PT5016 机器使用） （1） 将电源板上 CN8002（3）（4）脚短接（PS-ON 与地短接） （2） 将逻辑板上 CN2012 短接 （3） 断开主板使用连接排线 电源板单独检修方法：将电源板上 PS-ON 与地短接；VS-ON 与 D5V 短接 2、 三星 S50HW-YD02 屏 （1） 将电源板上 CN8003 的（3）（4）脚短接；（PS-ON 与地短接） （2） 将逻辑板上 CN2007（3）（4）脚短接；（VS-ON 与 D5V 短接） （3） 将主板上使用连接排线断开 电源板单独维修方法：将 PS-ON 与地短接；将 VS-ON 与 D5V 短接 3.三星 S50HW-YD09 屏 同 YD02 4.三星 S50HW-YD11 屏 （1）将电源板上 CN801 的（1）（4）脚短接；（PS-ON 与地短接） （2）将逻辑板上 F2000 旁边的插座（无位号）（3）(4)脚短接 （3）将主板上使用连接排线断开 2 / 16 家电维修资料网 www. 520101. com 电源板单独维修方法：将电源板上 VS-ON 与地短接；把 PS-ON 与 D5V 短接 3 5.三星 S50HW-YD13 屏自检 （1）将电源板上（PS-ON 与地短接）（1）（4）脚短接； （2）将逻辑板上的插座（无位号）（3）(4)脚短接 （3）将主板上使用连接排线断开 电源板单独维修方法：将电源板上 VS-ON 与地短接；把 PS-ON 与 D5V 短接 6.三星 S50HW－YD15 屏自检 同 YD13 电源板单独维修方法：将 PS-ON 与地短接；将 VS-ON 与 D5.3V 短接 7.三星 S50HW-XD02 屏自检 （1） 把主板到逻辑板的连接线断开 （2） 将逻辑板上的拨动开关设置为（1）（4）（5）上；（2）（4）(6)下；【正常状态为（2）（4）上，（1）（3）（5）(6) 下】 （3） 通电二次开机即可实现自检 电源板单独工作：将 VS-ON 与地短接，将 PS-ON 与 D5V 短接 8.三星 S50HW-XD03 屏自检 （1） 把主板到逻辑板的连接线断开 （2） 将逻辑板上的拨动开关设置为(1)（2）（3）（4）（5）上；（6）下【正常状态：（1）（3）上；（2）（4）（5）（6）下】 （3） 通电二次开机即可实现自检。 电源板单独维修方法：将电源板上 VS-ON 与地短接；把 PS-ON 与 D5V 短接 9.三星 S50HW-XB02 屏自检 （1）把主板到逻辑板的连接线断开 （2）电源板的的 Realy 对地短，VS-ON 与 5V 短接 （3）逻辑板上开关 3、6 上，1、2、4、5 下；正常为 2、4 上，1、3、5、6 下 （4）通电二次开机即可实现自检 电源板单独维修方法：将电源板上 VS-ON 与地短接；把 PS-ON 与 D5V 短接 10.三星 S58FH-YD04 屏自检(3DTV58938B/58938FS) （1） 断开主板到逻辑板的连接线 （2） 电源板上 CN801 的 PS-ON 对地短接 （3）逻辑板上位号 CN2010（3）（4）短接 电源板单独维修方法：将电源板上 VS-ON 与地短接；把 PS-ON 与 D5V 短接 三、LG 屏 1、LG-V7 屏(LG-V7 屏使用 2 种电源板，方法基本相同，只是电源板 SW601 的位置有差异) （1） 将电源板上的输出端的 SUB 模块上的 SW601 的 AUTO 端与中间的两个针短接 （2） 如果电源板上 SW601 是拨动开关，将 SW601 拨到 AUTO 的一端。 （3） 将主板上使用的排线断开 （4） 将逻辑板上 R407 取掉(断开 R407) （5） 通电后屏幕会出现自检测试画面 电源板单独维修方法： （1）将电源板 SUB 模块上的插座 SW601 的 AUTO 一端与中间的 2 根针短接；或将带拨动开关的 SW601 拨到与 AUTO 的一端 （2）将电源板上输出端 5VCTRL 与地之间接 5W/10 欧的电阻 （3）在 VS 负载上接 1001W 灯泡，检测电源板的所有输出电压是否正常。 2、 32 寸 LG 屏 (PDP32F10000、PDP32F1T374、PDP32F1X374、PDP32F1T031、 PDP32F1X031、PDP32G1T001) 3 / 16 家电维修资料网 www. 520101. com （1） 将主板上所有的连接排线全部断开 4 （2） 将逻辑板上 R117、R118 处旁边的两个小孔短接 （3） 通电，屏幕出现自检测试画面（彩卡信号） 电源板单独维修方法：将电源板上输出端所有连接排线全部断开，通 220V 交流电，检测所有输出电压是否正常 3、 LG42G1T245 自检方法 （1）将电源板插座 P8813 的 RL-on 与 5V 脚短接； （2）将逻辑板上 R211、R241 旁两测试孔短接。 4、PDP42G1T001 自检方法 （1）将电源板与主板连接线断开 （2）将逻辑板上 R211、R241 旁两测试孔短接 （4） 接 220 交流 5、PDP50X4TA35 自检： （1）逻辑板 P1 插座，4 个针短路。 四、虹欧 1、虹欧屏 PM50HD-1000 屏自检方法一（白屏） 1) 逻辑板上开关 U4 的 1.2 脚拨到 ON 位置，3.4.5 拨到 OFF 位置。 2) 电源板上插座 CN803[1]脚 5VVSB 与[3]脚 PM-ON 短接 3) [注]逻辑板接外部信号时开关 U4 的 1.2.3.4.5 都要拨到 OFF 位置 2、虹欧屏 PM50HD-1000 屏自检方法二（红.绿.蓝交替出现） 1) 逻辑板上开关 U4 的 1.2 .3 脚拨到 ON 位置,4.5 拨到 OFF 位置 2) 电源板上插座 CN803[1]脚 5VVSB 与[3]脚 PM-ON 短接 3) [注]要固定一种显示颜色时，当该颜色出现时马上把 U4 的 3 脚也拨到 OFF 位置 电源板单独检修方法： 1） 将插座 CN803（1）、（3）脚短接； 2） 将插座 CN802（2）、（3）脚短接； 3） 加电测试 VS-207V，VVA-57V，VG-15V，B5V，D5V 是否正常。 3、虹欧屏 PM50HD-2000 屏自检方法 1）将电源板上插座 CN802 的 PS-ON 与地短接； 2）将逻辑板上自检开关 1、2 脚短开机是全白场，若装第 3 脚下下短接为白、红等循环信号。 4、虹欧屏 PM50HD-2111 屏自检方法 1）将逻辑板插座位号 U4 短接， 2）将电源板的 CN802 的昀右侧下端的 1 脚和 3 脚短接。 5、虹欧屏 PM42HD2000 屏自检方法 同 50 寸。 6.PM50H3000 屏自检 1） 电源上 PS-ON 低电平（接地），VS-ON 高电平（接 5V-VSB） 4 / 16 家电维修资料网 www. 520101. com 5 2） 逻辑板短接见图： 五、松下屏 松下屏没有办法实现屏的自检，不能像三星、LG 屏那样通过自检的方式判断故障是主板引起，还是屏组件或屏本身故障 引起。松下屏的自检只有使用松下公司的专用遥控器和接收头，根据指示灯的闪烁次数判断故障范围，因为在松下屏上,SS 板需要反馈 STB-PS 信号，所以不能断开 SS 板进行故障判断.当电视机出现不开机或者是屏幕黑屏的故障现象时，可以把 与主板的所有连接线断开，给电源板供 220V 电压，如果屏和屏上组件是正常的，屏幕会点亮（即屏幕有微微发光） 松下屏电源板单独维修方法和去保护电路的方法： 1、松下 M7 屏： 电源板的单独维修方法： 将电源板上 P12 的（4）(5)脚端接；将电源板上的 P27 的（2）(4)脚短接；在 VS 输出端接 100W 灯泡。 断开保护电路方法： （1）Y 板—将 SC20 插座（Y 板）上的 S0S1 的（11）和 S0S2 的（12）脚断开 （2）Z 板—将 SS23 插座上的（9）脚断开，该脚高电平时保护。 2、松下 M8 屏： 电源板单独维修方法： 将电源板上 P12 的（4）（5）脚短接；将电源板上 P25 的（17）（10）脚短接，在 VS 输 出端接 100w 灯泡 断开保护电路的方法： （1）Y 板——将 Y 板上 SC20 的（11）（12）脚断开 （2）Z 板—将 Z 板上的 SC23 的（9）脚断开，高电平保护。 3、松下 S9 屏： 电源板单独维修方法： 将电源板上的 P15 的（17）脚和（10）脚短接；把电源板上的 P12 的（10）脚对地短 路，在 VS 输出端接 100W 灯泡 断开保护的方法： 5 / 16 家电维修资料网 www. 520101. com （1） Y 板——将 Y 板上的 SC20 的（11）(12)脚断开 6 （2） Z 板——将 Z 板上的 SC23 的（8）脚断开 （3）电源板的保护测试脚 P25 的（16）脚，高电平保护 4、松下 42H10 屏 电源板的单独维修方法： 将电源板的 P25 的（9）脚和（11）脚短接 断开保护电路方法： （1）Y 板——将 Y 板上的 SC20 的（15）(16)脚断开 （2） Z 板——将 Z 板上的 SS23 的（8）脚断开 5、松下 50H10 屏 断开保护电路的方法： Y 板的插座采用的是软排线，无法断开插座上的排线，只有断开对应的元件。Y 板——断开 SC20（15）脚对应的元件是 D480、 D862，需要同时将这 2 个元件断开；（16）脚对应的元件是 D585、D499.高电平保护，正常工作应该是低电平。 6.松下 MD50-F11 屏 电源板的单独维修方法： （1） 断开主/副电源板与其它组件的连接线； （2） 将电源板插座 P12 的（8）（10）脚短接； （3） 将电源板插座 P25 的（9）（11）脚短接； 断开保护电路方法： SS（X）板去保护：断开 X 板上的插座 SS33 与 C3 板的连接线。 SC（Y）板去保护：断开断开 SC20 与逻辑板的连接线。 SU/SD（Y 缓冲）板去保护：将插座 SC42R （1）脚与 TP59 测试点短接。可分去掉一块板，测试另一块板好坏，屏幕相应上 或下部会出现光栅。 C1/C2/C3 板去保护：将 Q061 取消即可。也可分别断开 C11、C21、C22 连接线来判断，注意不可同时断开。 7.松下 MD50-H11CJB（MD37-H11CJB）屏 电源板的单独维修方法： （1） 把 P12 的 8、10 脚短接； （2） 把 P25 的 9、11 脚短接； （3） 把 P11 或 P2 插座接上 150W-200W 的灯泡（不接可能会误保护） 断开保护电路方法： SC（Y）板去保护：断开插座 SC20 与逻辑板的边接线，能电测各电压正常，不保护了，确定故障在 SC、SD、SU 板； SD（上 Y 缓冲板）板去保护：短接 SC 板 SC42 的 1 脚与 TP59 测试点；，2 脚与 9 脚； SU（下 Y 缓冲板）板去保护：短接 SC 板 SC42 的 1 脚与 TP59 测试点； （注：检测时也可反向操作，先判断 SD、SU 板，还保护一般就是 SC 板问题） SS（X）板去保护：断开 SS23 插座与逻辑板的连接线，若不停机就是 SS 板故障。若还保护，就测试 C1、C2、C3 板。 C1、C2、C3（地址寻址板）板去保护：断开逻辑板左下角电阻 R370。 8、松下 MD50-H12 屏 电源板单独维修方法： 1) 断开电源板上所有接口连接线； 2) 短接插座 P34 的 1、3 脚； 3) 短接 P25R 9、11 脚； 4) 在插座 P2 两脚间接一个 60W-100W 灯泡作为假负载。 断开保护电路方法： 1) SC（Y）板去保护：将 SC 板上 TPSOS06、TPSOS07 两个测试点分别短接到地。 6 / 16 家电维修资料网 www. 520101. com 2) SD/SU 板去保护：将 SC50 插座两脚短接，不保护可判断 SD 或 SU 板坏。两个板子可分别断开试机。 7 3) SS（X）板去保护：断开 SS23 与 C3 板之间的连接线（或断开 SS23 的 5 脚），能出现屏幕光暗显显就是 SS 板坏。若还 保护就恢复 SS23 接线，再断开与屏的 FPC 软排线，不保护了就是屏坏。 六、松下 MD50H11CJB 开机保护或停机速查流程 • 松下 MD50H11CJB 在 2009 年大量使用，MD50H11CJB 屏本身的保护电路就比以前使用的其它型号松下屏的保护电路多，但 是维修中常见的故障还是自动停机，或开机就保护的现象，在上门维修中很难确定故障部位，对维备件的准确申领和维 修速度提高有一定的困难，下面就 MD50H11CJB 屏生产的 PDP 彩电，出现自动停机或开机就保护的故障部位准确判定方 法和顺序进行讲解。 • 第一步：是否长虹自制主板引起停机或开机就保护的判定 • 断开长虹自制主板与屏的所有连线，如下图 Z 板指示灯 D253Y 板指示灯 D583 • 在屏电源组件 LSEP1260 的交流输入插座 P9 上直接加上 220V 的交流电压，马上就听见两次继电器的动作的声，并观察 Y 板（SC）上指示灯 D583,Z 板(SS)上指示灯 D253 是否亮。 • 如果 Y 板（SC）上指示灯 D583,Z 板(SS)上指示灯 D253 亮并且超过 5 秒钟也没有听到第三次继电器的动作的声（听见第 三次继电器的动作的声就是保护停机），观察屏有微亮且长时间不停机说明屏组件正常，不开机或自动停机是长虹自制 主板引起的，如果取消了自制主板还是要保护就排除了自制主板引起的故障，再按下面第 2 步检测。 • 注：有条件进入屏自检状态在白场或彩条状态下长时间烧机不停机可进一步确定故障在长虹自制主板。 • 第二步：是否屏电源组件引起停机或开机就保护的判定。 • 1、取下电源组件 LSEP1260 后，把 P12 的 8 脚和 10 脚短接[模拟 SS 板的插座 SS34 的短接线]。 • 2、把 LSEP1260 电源组件 P25 的 9 脚和 11 脚短接[模拟逻辑板的发出的电压打开信号]。 • ③、在 LSEP1260 电源组件 P11 或 P2 插座上接 150W-200W 的灯炮[一定要接灯炮，不接有可能引起误保护]。 • 4、在 LSEP1260 电源组件的插座 P9 上直接加上 220V 的交流电压如果电源组件正常,就能听到继电器的动作声，并且 P11 或 P2 插座上所接 150W-200W 的灯炮会点亮。 • 按以上方法单独测试电源组件加电就保护，说明 LSEP1260 电源组件不正常需要更换，如果灯炮点亮了且测试 P11 或 P2 插座输出的 VSUS 电压在 185V 左右，P12 插座的 1、2、3、脚输出的 VAD 电压 75V，P12 的 4 脚输出的 15V 电压等都正常， 且长时间观察都不停机，就排除了电源组件引起的停机或开机就保护故障，再按下面第三步检测。 • 第三步：是否是 Y 板（SC）驱动或 SD/SU 扫描板引起的停机或开机就保护的判定。 • 1、首先断开 Y（SC）板插座 SC20 与逻辑板连接的匾平排线。 • 按第二步的 4 小步，在 LSEP1260 电源组件的插座 P9 上直接加上 220V 的交流电压且能听到二次继电器的动作声，同时 观察 Z 板(SS)上指示灯 D253 亮并超过 5 秒钟也没有听到第三次继电器的动作的声（听见第三次继电器的动作的声就是 保护停机），测试电源板输出的 VSUS 电压一直保持在 185V 不变，就说明停机故障是 Y 板（SC）或 Y 扫描板 SD/SU 引起 的，由于 Y（SC）驱动和 Y 扫描 SD/SU 有三个板，一般不会同时损坏，所以就要分别进行判定是那一块板引起的停机。 • 注：如果断开 Y 板插座 SC20 与逻辑板连接的匾平排线，上电后还是要保护停机就恢复 Y 板插座 SC20 与逻辑板连接的匾 平排线，直接按（第四步）测试 Z 板（SS）。 • 2、分别取下 SU 板、SD 板扫描上下板的 FPC 与屏的连接,加电看看是否停机保护。分别取消 FPC，断开 SD/SU 板上 FPC 与屏的连线后还是要保护停机，说明屏 Y 扫描电极没有问题，就进入下一步的判定，如果取消某一 FPC 就不再停机，就 是屏电极有短路就要换屏（当然这种现象很少）。 3、确定屏电极正常后，就按下图短接 Y（SC）板插座 SC42 的 1 脚和 3 脚（或 1 脚和 TP59 测试点短接）。取下 SU 扫描板 进行故障判定。 • 【注：由于 SU 板与 Y（SC）板之间有保护取样信号，我们在没有故障的屏上取下 SU 板，或断开 SU 板与 Y（SC）板之间 的任一插件都会保护停机所以要短接插座 SC42 的 1 脚 3 脚】。 • 按下图装回 Y（SC）板 SD 板（SU 板不按装），在屏电源组件 LSEP1260 的交流输入插座 P9 上直接加上 220V 的交流电压， Y 板（SC）上指示灯 D583,Z 板(SS)上指示灯 D253 点亮和屏的下半部分微亮且长时间不停机说明不开机或自动停机是 SU 扫描板引起的，如果取消 SU 板扫描板还是要保护,就排除 SU 板扫描板引起的故障。 • ④、确定 SU 板扫描板正常后，就按下图短接 Y（SC）板插座 SC42 的 1 脚和 3 脚，2 脚和 9 脚，取下 SD 扫描板进行故障 7 / 16 家电维修资料网 www. 520101. com 判定。 8 • 【注：由于 SD 板与 Y（SC）板之间也有保护取样信号，我们在没有故障的屏上取下 SD 板，或断开 SD 板与 Y（SC）板之 间的任一插件都会保护停机，所以还要短接，2 脚和 9 脚】。 • 按下图装回 Y（SC）板 SU 板（SD 板不按装）如下图，在屏电源组件 LSEP1260 的交流输入插座 P9 上直接加上 220V 的交 流电压，Y 板（SC）上指示灯 D583,Z 板(SS)上指示灯 D253 点亮和屏的上半部分微亮且长时间不停机说明不开机或自动 停机是 SD 扫描板引起的，如果取消 SD 板扫描板还是要保护,就排除 SD 板扫描板引起的故障。取消了 SD 板试机机按照 第三大步的 1234 小步逐一测试还是要自动停机，那么故障板就确定是 Y(SC)扫描驱动板引起的，直接更换 Y（SC）板故 障排除。 • 第四步：是否是 Z(SS)板引起的自动停机或开机就保护判定 • 1、断开 Z（SS）板插座 SS23 与逻辑板连接排线，如下图 • 图 3-23 MD50H11CJB 屏故障判断实物图 • 在屏电源组件 LSEP1260 的交流输入插座 P9 上直接加上 220V 的交流电压，听见两次继电器的动作的声，并观察 Y 板（SC） 上指示灯 D583,Z 板(SS)上指示灯 D253 是否亮。 • 如果 Y 板（SC）上指示灯 D583,Z 板(SS)上指示灯 D253 亮，超过 5 秒钟也没有听到第三次继电器的动作的声（听见第三 次继电器的动作的声就是保护停机），且长时间不停机说明不开机或自动停机是 Z(SS)板引起的，直接更换 Z(SS)板故障 排除。 • 注：如果断开 Z（SS）板插座 SS23 与逻辑板连接排线，上电后还是要保护停机就恢复 Z（SS）板插座 SS23 排线，直接 按（第五步）测试地址板 C1/C2/C3 板。 • 第五步：是否是地址板 C1/C2/C3 引起的自动停机或开机就保护判定 • 1、断开逻辑板左下角电阻 R370，这样就取消逻辑板对地址板 C1/C2/C3 的 5V 电压的检测如下图。 • 2、取消地址板 C1 与逻辑板 C2 板的连接线如下。 • 3、在屏电源组件 LSEP1260 的交流输入插座 P9 上直接加上 220V 的交流电压，听见两次继电器的动作的声，超过 5 秒钟 也没有听到第三次继电器的动作的声（听见第三次继电器的动作的声就是保护停机），且地址板 C2、C3 控制的部分屏以 有微亮，说明 C1 板有故障，恢复 C1 板的连接线，逐一取下与 C1 板链接的 TCP 线加电试机，当断开某一个 TCP 就不保 护停机，就是该 TCP 坏了引起的保护停机故障，需要换屏。如果取消地址板 C1 与逻辑板 C2 板的连接线加电后还是要保 护，就排除 C1 板引起的停机或保护的故障。 • 4、确定 C1 板正常后就逐一取下与 C2、C3 板链接的 TCP 线加电试机，当断开某一个 TCP 就不保护停机，就是该 TCP 坏 了引起的保护停机故障，需要换屏。 • 第六步：是否是逻辑板引起的自动停机或开机就保护判定 • 1、断开 Y（SC）板插座 SC20 与逻辑板连接的匾平排线。2、断开 Z（SS）板插座 SS23 与逻辑板连接排线。3、断开逻辑 板左下角电阻 R370。在屏电源组件 LSEP1260 的交流输入插座 P9 上直接加上 220V 的交流电压，就听见两次继电器的动 作的声，且超过 5 秒钟也没有听到第三次继电器的动作的声（听见第三次继电器的动作的声就是保护停机），如果取消 了 1、2、3 还是要保护就是逻辑板板引起的故障。 七．各机芯进总线方法及 U 盘升级方法 LCD 1、LS07 机芯： z 所生产的机器型号：CHD-TM150F7、CHD-W170F7、CHD-TD170F7、CHD-TM201F7、CHD-TD201F7、LT1512、LT1712、LT2012、LT2612。 z 总线进入方法：将伴音关到“0”，按住遥控器“静音”键不放，在按本机的“菜单”键即可进入。退出时遥控关机即可。 z 4、总线常用调整：DVD 功能开关：DVD 0 或 1； 2、LS08 机芯： z 所生产的机器型号：CHD-W260F8、CHD-W270F8、CHD-TD270F8、CHD-W320F8、CHD-TD320F8、CHD-W370F8、CHD-TD370F8、LT3218、 LT3718、LT4018。 z 遥控器型号：KLC5B，KLC5C z 总线进入及通出：TV 状态下，按出菜单,调整到菜单的昀后一项提示输入密码，再顺序按遥控器上“7”“定点播 8 / 16 家电维修资料网 www. 520101. com 放”“9”“标题”四个键即可进入。退出时遥控关机即可。 3、LP09 机芯： z 生产的机器型号：LT4219、LT4219P、LT4619、LT4619P、LT4233、LT4266、LT4099、LT4299、LT4699、LT4219FHD、LT4719FHD、 9 z 遥控器型号： 1）LT4219、LT4219P、LT4619、LT4619P 为 KLC5E； 2）LT4266 为 KLC5E；LT4233、LT4099、LT4299、LT4699 为 KPT9A-C1、KPT9A-C2；3）LT4219FHD、LT4719FHD 为 RL48A。 z 总线进入及退出： 1）LT4219、LT4219P、LT4619、LT4619P:音量调到“0”，按一下“静音”键，出现静音标示以后，再遥控板上的“童锁”加本 机 “菜单”键。 2）LT4233、LT4266、LT4099、LT4299、LT4699、LT4219FHD、LT4719FHD：音量调到“0”，按一下“静音”键三秒以上，出现 静音标显示以后，再遥控板上的“演示”加本机 “菜单”键。退出总线遥控关机。 z 总线常用调整：总线共 13 项，其中可调整项： 1）第四项：Fac04 项：各外接端口设定，有设为 1，无设为 0； 2）第八项：Fac08 项：其中的第二小项为开机设置，TWICE 为二次开机、ONCE 为一次开机、MZM 为记忆开机。 4、LS10 机芯： z 所生产的机器型号：LT3212、LT3712、LT3288、LT3788、LT4288、LT4028、LT3219P、LT3719P、LT4019P。 z 遥控器型号：12、88 系列为 KLC5B；19P 系列为 KLC5B-11 z 总线的进入与退出：TV 状态下，按出菜单,调整到菜单的昀后一项提示输入密码，再顺序按遥控器上“7”“定点播 放”“9”“标题”四个键，再按“OK”键即可进入。退出时遥控关机即可。 z 总线常用调整：？ 5、LS12 机芯： z 所生产的电视型号：LT32600、LT37600、LT40600、LT42600、LT47600、LT37700、LT42700、LT47700、LT3219P（L04）、LT3719P （L04）、LT4019P（L04）、LT4219P（L04）、LT4619P（L04）、LT32866、LT37866 z 遥控器型号：LT3219P（L04）、LT3719P（L04）、LT4019P（L04）、LT4219P（L04）、LT4619P（L04）、 LT32866、LT37866 为 KPT9A-8，其它型号为 KPT9A-4 z 总线的进入与退出：按出菜单,调整到菜单的童锁项，提示输入密码，再顺序按遥控器上“7”“PIP 图像”“9”“PIP 节目 减”四个键，再按“OK”键即可进入。退出时遥控关机即可。 z 总线常用调整：第四项：白平衡调整；第十二项：存贮器初始化；第十三项：屏参选择（屏型号选择）；第十二项：进入 D 模式；D 模式第三项：声音线性调整，有 0 和 1 两种状态；D 模式第十五项：开机模式选择；D 模式第十六项：行场幅调整。 6、LS15 机芯： z 所生产的电视型号：LT19600、LT22600、LT26600、LT15700、LT22700、LT26700、LT32700、LT2012（L01）、LT3212（L01）。 z 遥控器型号：KLC5B-16 z 总线进入即退出：将伴音关到“0”，按住遥控器“静音”键不放，在按本机的“菜单”键即可进入。退出时遥控关机即可。 z 总线常用调整：第二项：屏参选择；第四项：开机模式选择；第九项：行场幅调整。 7、LS16 机芯： z 所生产的机器：LT42866FHD、LT42866DR、LT47866FHD、LT47866DR、LT52700FHD、LT42900FHD、LT46900FHD、LT52900FHD。 z 遥控器型号：LT42900FHD、LT46900FHD、LT52900FHD 为 RL48HX(RL48JX-1)，其它为 RA48B。LT42900FHD 48JX-1 TV/AV 切 换+1111 z 总线进入即退出：在 TV/AV 菜单下，快速顺序按遥控器的“7、演示、9、扫描”进入。退出从总线 M 模式十二项 Quit 退出。 z 常用总线调整：进入总线后按再按菜单键出现总线调整数据。可调整项: 1）第四项:CLECR EEPROM 初始化复位；2)第九项：SYSTEM 需进入下一级：第三项为内置模块选择；第四项为开机 模式选择；第五项为中英文选择；第七项为屏参选择；第八项为 PIP 有无设置。2）第十项：SOURCE SELECT 进入下一级后可以 设置各外接端子。3）第十一项：WHITE BALANCE（HEX）进入下级后可以对白平衡进行设置。4）第十二项：QUIT 退出总线。 8、LS19 机芯: 9 / 16 家电维修资料网 www. 520101. com z 所生产机型:LDTV42866U、LDTV42700U、LDTV47700U 等 LDTV 系列电视 10 z 总线进入：在 TV 状态下，将音量调为“0”，按住遥控器静音键不放，再按本机 TV/AV 键进入。 9、LS20 机芯： z 所生产的机器：LT32900、LT37900FHD、LT32876、LT37876FHD、LT40876FHD、LT42876FHD、LT42700（L06）、LT47700（L06）、 LT32866R、LT37866R、ITV42866L03、ITV47866L03、ITV42820F、ITV46820F、ITV32820、ITV55820D、ITV46920DE、ITV55920DE、 总线进入：在 TV 状态下，将音量调为“0”，按住遥控器静音键三秒以上，再按本机菜单键进入。数据第十三项：FACTORY OUT 退出总线。 z 常用总线调整： 1)INDEX 2：屏参选择；2)INDEX 3：高频头选择；3)INDEX 4：电视机系列选择；4)INDEX 6：开机模式选择； 5)INDEX 11：初始化复位数据；6)INDEX 13：工厂模式退出。 z OPC 反转：依次为“（静音，菜单，6，7，2）”，这时屏被点亮并重新进入工厂菜单，再选择屏参。 z U 盘升级方法： 1. 将文件拷贝到 U 盘的根目录下（更改文件名为 ap.bin） 2.将待升级电视机切换到 TV 源下。 3.将 U 盘插入 USB1 中。 4.通过遥控器，按下“菜单”按键，现实主菜单界面；在此环境下，通过遥控器依次按下“6”，“1”，“6”，“9”，会 进入升级文件搜索进程。 5.找到文件后，按“-》”（即：选择“是”），再按“OK”确认，进行升级。 6.升级完后，开机会自动清除 E2PROM 数据，重新选择屏参和系列（会自动进入工厂菜单） 7．根据情况更改屏参和产品系列。 10.LS20I 机芯： z ITV42920DE、ITV55830DE 同 20A 11、LS23 机芯： z 所生产的电视型号：LT32710、LT37710、610 系列、620 系列、629 系列 z 遥控器型号：RP57B z 总线进入：进入静音状态，在显示主菜单期间顺序按 7217 四个键进入。M 模式第 11 项“Exit”退出。 z 升级方法：只能工装升级。 12、LM24 机芯： z 所生产的电视型号：LT32810u、LT37810U、720 系列（注：不带尾縀）、LT32730E、LT32730EX、LT42730E、LT46730E、ITV32839E、 ITV42739E、ITV46739E、LT26830E z 总线进入:静音+菜单 1.把待升级的文件改名为 MTKDTV.BIN，拷入 U 盘中，然后把 U 盘插入到整机侧面的 USB 端口上，任意一个都可以。 2.按遥控器 TV/AV 按键，出现源菜单列表后通过上下键选中 Multimedia 源，此时按右键会出现一个小菜单，等待系统 3 秒钟左右会识别到 U 盘。按右键会加载 U 盘的内容，系统自动检测是否有 MTKDTV.BIN，假设找到后会在界面上有个提示， 询问是否升级时再按下 OK 按键（昀好多按几次，发现按遥控的时候整机的指示灯不再闪烁，说明已经开始升级了），注意 此时千万不能够断电，否则以后无法通过 U 盘进行升级。 3.等待 2 分钟左右系统升级完后会自动重启，此时系统已经升级完程序了。 4.为了检查是否升级成功，昀好再次开机进入 M 模式检测版本号码是否和刚才升级的 MTKDTV.BIN 是否一致，一致则成功。然 后关机后重新开机即可正常操作了。 13、LS26 机芯 z 适应机型：LT26729、LT32729、LT37729、LT40729F、LT42729F、LT46729F、LT42710F z 进入工厂模式方法：在 TV 模式下通过遥控器，按如下顺序输入：静音-菜单-数字键 6-数字键 1-数字键 1-数字键 5 即可进 入工厂模式菜单。 10 / 16 家电维修资料网 www. 520101. com z U 盘升级方法： 11 1、将升级程序拷贝到 U 盘根目录，文件为：MSTFLASH_LONG_FILE_NAME；待机时将 U 盘插入 USB 接口； 2、按住本机按键板，除 POWER 键外的任意一个键不松手，然后遥控或按键板的 POWER 键开机； 3、观察指示灯是否快速闪烁，同时屏幕上是否显示“USB device found”如不是，则关机，重复第 2 步、第 3 步；如是， 则松手，此时屏幕显示“Chip erasing Don’t power off”，进入自动升级状态； 4、观察屏幕上的提示，如是“ Update finished ”，则升级完成；显示“Please re-boot the system” 后交流关机交流关机。 画质改善电路升级方法：1、文件名更改为:mfc_ls26i.bin，2、升级方法同主程序 U 盘升级。 14、LS26I 机芯 z 适应机型：ITV32830E、ITV32830E（L25）ITV32839E、ITV37830E、ITV42830DE（L25）、ITV46830E（L25）、ITV42839E、ITV46839E、 ITV40830DE、ITV42830DE、ITV46830DE z 工厂模式设置：在 TV 模式下通过遥控器，按如下顺序输入：静音-菜单-数字键 6-数字键 1-数字键 1-数字键 5 即可进入工 厂模式菜单。 z U 盘升级方法：与 LS26 机芯相同 15、DLS04 机芯（LS19 机芯）： z DLS04 机芯适用机型 LDTV26810U，LDTV32810U，LDTV42810U LDTV32876，LDTV40876F，LDTV42876F z 进入工厂模式： 按 TV/AV 键后，再快速依次按 2、5、8、0 四个数字键即可进入工厂模式菜单； z 工厂菜单及其设置 进入工厂菜单后可维修 调整的项如下： 软件升级 PANNEL SET LC320WXN-SBD1（不同尺寸整机此参数不一样） 软件版本：LDLS04-M32-V1.12U-WL（不同软件版本整机此参数不一样） 16、LS29 机芯： z LT24630、LT19610（L15）、LT19610（L27）、LT22610（L15）、LT22610（L27）、LT26610（L15）、LT26610（L27）、LT22629 （L15）、LT32629（L15）、LT37710（L15）、LT24720F、LT32710（L15）等 z 进总线方法：顺序按遥控器：静音、菜单、7217 进入。 z OPC 反转：按出菜单，输入 2008。 z 升级方法：工装升级，与 LS23 机芯相同。 17、LS30 机芯： z LT26630(L22)、LT26630X(L22)、LT32630(L22)、LT32630X(L22)、LT32920E、ITV32920E、LT37630(L22)、LT37630X(L22)、 LT42630F(L22)、LT42630FX(L22)、LT46630F(L22)、LT46630FX(L22)、LT55630D(L22)、LT55630DX(L22)、LT24610(L18)、 LT24610X(L18)、LT42710FHDX(L22)、LT47710FHDX(L22)、639 系列 z 进总线方法: ，在 TV 源下，按如下顺序输入：静音-菜单 0912 进入 z OPC 反转方法：静音-菜单-0912672 点亮屏，再把屏参调正常 z U 盘升级方法： 1、 将升级程序拷贝到 U 盘根目录，文件名称必为“MERGE”； 2、 开启主机，将信源切换到 TV 源，将 U 盘插入 USB1 接口 3、在TV源下，按如下顺序输入：菜单—数字键6—数字键1—数字键4—数字键8进入升级界面；或则通过工装遥控器（GZ21C） 上“工厂模式”键直接进入工厂模式菜单，再通过“画质”键直接进入升级界面. 4、在升级界面下，用遥控器 V+/V-键选择“确定”图标，按遥控器 OK 键，屏幕上出现“NOTICE”字样，进入自动升级状 态. 5、系统升级完成后将自动重启进入工厂模式，再选择相应的屏参与系列后遥控待机退出工厂模式。 18、LS30I 机芯： 11 / 16 家电维修资料网 www. 520101. com z 机芯：750 系列、650 系列 12z 进总线方法： 第一种：按遥控静音键 3-8 秒，再按本机菜单 第二种：竟音量为 0，再依次按遥控上的静音、菜单、0912 z 第三种：750 系列在 TV/AV 菜单下输入 2580 19.LS30IS 机芯： z 机型：860 系列、880 系列（2D、3D，3DTV55860I），780 系列 z 在 TV/AV 菜单下输入 2580 20.LS30S 机芯： z 机型：760 系列 A9000 系列 z 在 TV/AV 菜单下输入 2580 （LED40760X、A9000 系列为静音、菜单、0912） 21、LM32 机芯： z LT32710（L23）、LT32719、LT32710X（L23）、LT37710X（L23） z 进入总线方法：顺序按遥控器：菜单、0 8 1 6 6 1 8 0、OK； z U 盘升级方法： 1、U 盘中拷入升级文件放在根目录下，将名字改为：CHLCDTV.bin ， 2、将电视进入多媒体源（USB），提示你按“1”开始升级，升级完后就可关机，过程参考 LM24 机芯。 22、LS28/28i 机芯： z 生产电视型号：ITV32850EB、ITV42850EB、ITV46850EB、IDTV42920DE、IDTV46920DE、IDTV55920DE z 进总线方法：在 TA/AV 菜单下输入 2580 z 850EB 的图像倒了处理方法：工厂菜单的 8 项设计模式-进入 7 项其他模式-中的屏镜像切换一下，待机再开机就可以。 z U 盘升级方法： LS28i 机芯软件升级有两种方式，如下： 1）、工厂模式下升级 把升级文件放在 U 盘根目录下，选中“软件升级”按“确认”键，此时系统重新开机，进入升级过程，在升级过程中，不要 掉电。 2）、MBOOT 升级 用于工厂模式升级失败或者 NAND FLASH 中没有程序的情况，方法如下： 将升级文件放入 U 盘的根目录下，将 U 盘插入 USB1 或 USB2 口，然后按住本机键的非 power 键，再按遥控器 3 开机，进入升 级状态，此时绿灯闪烁。 备注：两种升级方法所对应的升级软件不同！升级前需确认升级文件的文件名，并选择相应升级方法！一般升级软件均用第 一种方法升级！ 23.LM34I 机芯： 机型：LED40650、LDE42650、3DTV42790、3DTV46790 进入总线方法：TV 模式下，顺序按遥控器：菜单、0 8 1 6 6 1 8 0、OK。 24.LS35 机芯： 机型：LT26730X,LT32730EX(L31),LT42730EX(L31),LED24770X,LED26770X,LED32770X,LED24660 进入总线方法：TV 模式下，顺序按遥控器：静音,菜单,0,9,1,2 即可。 八．OEM 机： 1、LS02 机芯 1、适用机型：LT26518、LT32518、LT32528、LT42518F、LT42528F、LT47528F 2、工厂菜单进入方法 打开电视, 让电视正常工作: 12 / 16 家电维修资料网 www. 520101. com ① 按遥控板上的【静音】键； 13 ② 按遥控板上的【菜单】键，用【V+】、【V-】键切换到【声音】键； ③ 按 【节目+】或【节目-】移动指标到“平衡”，按【V+】or【V-】进入设置状态； ④ 按遥控板上数字键 “3”、“1”、“3”、“8”输入口令，进入工厂模式完成。如果你想退出工厂模式，请按电源键关掉电 视。 2、LS03 机芯 1、适用机型：LT19518、LT19528、LT22518、LT22528、LT26518、LT26528 2、工厂菜单进入方法 打开电视，让电视正常工作，将音量减为 0，按住遥控器上“静音键”的同时按本机面板上的“菜单键”，即可进入工厂 调试模式。遥控器型号：G6C52R-C1) 3、LS05 机芯 1、适用机型：LT26518 2、工厂菜单进入方法 打开电视，让电视正常工作，按遥控板上的【INPUT】键，按遥控板上数字键“3”、“1”、“3”、“8”输入口令；进入工厂 模式完成，如果你想退出工厂模式，请按电源键关掉电视。 4、LS06 机芯 1、适用机型：LT32518、LT32528 2、工厂菜单进入方法 电视机在正常工作状态，先按遥控器上的【INPUT】键，然后按遥控器上的数字键“2”、“5”、“8”、“0” ，即可进入工厂 模式。 进入工厂菜单后，会有软件版本号及软件版本发布日期等的显示。在工厂菜单下可通过【▲】/【▼】键和【﹥】/【﹤】 键对调试项目进行选择和调试。 5、LT42510FHD 进数据方法： 按遥控器上 062596 和显示 或 050505 和菜单两次 TPV（冠捷）代工：主菜单下依次输入“1”（或“100”视遥控器不同）、“9”、“9”、“9”进入，遥控关机退出。 6、LT42510/52510：在主菜单下依次输入“0”、“6”、“2”、“5”、“9”、“6”、“显示”进入，遥控关机退出。 7、LT3269：1 同时按住本机“音量+”和“音量-”交流断电，再上电开机进入；2 收看过程中同时按本机“P-”和“POWER”，再 同时按本机“P+”和“POWER”进入。遥控关机退出。 8、LT3769/4269：收看过程中同时按本机“P+”和“VOL+”进入，遥控关机退出。 9、小屏幕 920E 系列： z LT19920E、LT22920、LT24920E、LT26920E z 进入总线方法：按遥控：菜单+1999 九．等离子 1、PP06 机芯： z 所生产的机型：PT4206、PT4206B、PT4206C、PT4206H、PT4208、PT4208L z 遥控器型号：KLC3C z 总线进入及退出：音量“0”，按住遥控器“静音”键不放，再按本机“菜单”键进入。遥控关机退出。 z 常用总线调整：早期软件机器没有可调整项，改进后的机器可高整开机模式。 2、PS08 机芯： z 所生产的机型： PT4209、PT4216、PT4216H、PT4218、PT5016、PT6520 z 遥控器型号：KLC5B z 总线进入与退出：TV 状态下，按出菜单,调整到菜单的昀后一项提示输入密码，再顺序按遥控器上“7”“定点播放”“9”“标 题”四个键即可进入。退出时遥控关机即可。 z 常用总线调整： 13 / 16 家电维修资料网 www. 520101. com 3、PP09 机芯： 14z 所生产的机型：PT4266、PT5066 z 遥控器型号：KLC5E z 总线进入及退出：音量调到“0”，按一下“静音”键，出现静音标显示以后，再遥控板上的“演示”加本机 “菜单”键。 退出总线遥控关机。 4、PS10 机芯： z 所生产的机型：PT4288、PT4228 z 遥控器型号：KLC5B z 总线进入及退出：TV 状态下，按出菜单,调整到菜单的昀后一项提示输入密码，再顺序按遥控器上“7”“定点播 放”“9”“标题”四个键，再按“OK”键即可进入。退出时遥控关机即可。 5、PS12 机芯： z 所生产的机型：PT42600、PT42600NHD、PT42700、PT4288（L04）、PT32600、PT32700。 z 遥控器型号：KPT9A-4 z 总线进入及退出：按出菜单,调整到菜单的童锁项，提示输入密码，再顺序按遥控器上“7”“PIP 图像”“9”“PIP 节目减” 四个键，再按“OK”键即可进入。退出时遥控关机即可。 z 常用总线调整： M 模式：INDEX 10 项：CLEAR EEPROM 为初始化复位；INDEX 11 项：D MODE 为进入 D 模式项，D 模式第十五项：POWER MODE 为开机模式设置。 6、PS13 机芯： z 所生产电视型号：PT50600 ，PT42700WHD z 遥控器型号：KPT9A-4 z 总线进入：TV 状态下，菜单昀后一项提示输入密码是依次输入“7”“PIP 图象“”9“”PIP 节目减“OK”键即可。从退出菜 单项退出。 z 常用调整：本机进入总线后总线为中文界面，可调项为：清空 E2PROM；进入 D 械项。进入 D 模式可调整项为第 5 项：NJW1168 进入后可以对音量阶梯进入调整；第 6 项：OTHER 地入后可以对开机模式进入选择。 7、PS16 机芯： z 所生产的机型：PT50700。 z 遥控器型号：RL48JX-1 z 总线进入：TV/AV+1111 8、PS20A 机芯 z PT42618NHD 、PT50618A、PT50718A、PT42700NHD（P08）、PT50700NHD（P06）PT50718X、PT42718NHD、PT50900FHD（P08） z 总线进入及退出：将音量调为“0”，按住遥控器静音键三秒以上，再按本机菜单键进入 D 模式，在 D 模式内可进入 M 模式。 遥控关机退出。 z U 盘升级方法： 1、 把升级的 bin 文件名改为“MERGE”，保存在 U 盘根目录下； 2、 音量减到“0”，按静音键 3 秒钟左右，按本机“菜单”，进入 D 模式； 3、 进入“Function Option”——》“USB 软件升级”——》系统会自动寻找要升级的 bin 文件，根据提示并择“是”后， 进入升级程序，完在后会自动重启； 4、 升级完成，请检查版本号。 9、PS22 机芯： z 所生产的机型：PT32900NHD(RL48JX)、PT32618、PT37618NHD z 遥控器型号：RL48JX-1 z 总线进入及退出：在 TV 源下，将音量调为“0”，按住遥控器静音键 3 秒以上，再按本机菜单键进入 D 模式，在 D 模式内可 进入 M 模式。遥控关机退出。 14 / 16 家电维修资料网 www. 520101. com z 升级方法：只能工装升级 10、PS26 机芯： 15 z 机型：PT42638NHD、PT50638 、PT42638NHDX、PT50638X z 总线进入及退出：在 TV 源下，将音量调为“0”，按住遥控器静音键 3 秒以上，再按本机菜单键进入 D 模式，在 D 模式内可 进入 M 模式。遥控关机退出。 z U 盘升级方法： 1、将升级程序拷贝到 U 盘根目录，文件改为：“CHPDP”；交流关机下将 U 盘插入 USB 接口； 2、按住本机按键板的任意一个键不松手，然后交流开机； z 3、观察指示灯是否快速闪烁，同时屏幕上是否显示“USB device found”如不是，则关机，重复第 1 步、第 2 步；如是， 则松手，此时屏幕显示“Chip erasing Don’t power off”，进入自动升级状态； z 4、观察屏幕上的提示，如是“ Update finished ”，则升级完成；显示“Please re-boot the system” 后交流关机交流关机。 11、PM24 机芯 z 机型：PT42818、PT42818NHD（P09）、PT50818、PT50818（P09）、PT50818A z 总线进入及退出：在 TV 源下，将音量调为“0”，按住遥控器静音键 4 秒以上，再按本机菜单键进入 D 模式，在 D 模式内可 进入 M 模式。遥控关机退出。 z U 盘升级方法： 1、 将升级文件拷贝到 FAT 格式的 USB 设备的根目录下，改名为“CHPDP”，将 USB 设备接入电视。 2、 在 TV 源下将音量调节到 0 后，按静音键不放，持续 4 秒以上后，再加按本机菜单键进入工厂菜单 3、 按菜单键退出工厂菜单，将电视切换到 USB 源下，进入到 USB 设备的文件目录中（如果没进入到文件目录将无法升级） 4、 按菜单键进入工厂菜单，进入功能预置子菜单 5、 选择升级项进入升级菜单，按遥控器播放键（OK 键）开始升级 6、 升级完成后，电视自动重启，按 POWER 键待机再开机（退出工厂菜单） 12.PS27 机芯： z 机型：50 寸 718 系列 z 总线进入方法： 13、PS27I 机芯： z 机型：ITV42738NHD、ITV50738、ITV42738NHDX、ITV50738X、 z 总线进入及退出：在 TV 源下，将音量调为“0”，按住遥控器静音键 6 秒以上，再按本机菜单键进入 D 模式，在 D 模式内可 进入 M 模式。遥控关机退出。 z U 盘升级方法：注意：该机芯若使用软件与屏幕尺寸不一致时，U 盘升级无法实现，建议更换 FLASH 或用工装升级。 14.PS27S 机芯： z 机型：938 系列、3DTV58938FS、3DTV63938FS z 进入总线方法： 15.PS30 机芯 z 638 系列、639 系列 z 进入总线方法：在 AV 状态下顺序按遥控器上菜单、0816 进入。 16.PS30I 机芯 z 机型：738 系列、738B 系列、758 系列， z 进总线方法：软件为 1.07 以下版本:按遥控器“菜单”键，确认屏幕上显示主菜单，依次按遥控器上数字键“2”、“5”、 “8”、“0”，屏幕左上角出现维修模式菜单；软件为 1.08 以下版本: 按遥控器“菜单”键，确认屏幕上显示主菜单，依 次按遥控器上数字键“0”、“8”、“1”、“6”，屏幕左上角出现维修模式菜单。 z U 盘升级方法： 1、将升级文件存放于 U 盘注，改名为“CHPDP”； 15 / 16 家电维修资料网 www. 520101. com 16 2、打开 3DTV50738 电视工作于 TV 状态，将存有升级软件的 U 盘插入电视 USB 口（任意一个 USB 口都可以）； 3、电视提示发现 USB 设备，选择忽略； 4、按遥控器菜单键、在“设置”栏中进入“服务”子菜单、进入“软件升级”子菜单、 5、进入“USB 升级”子菜单，按 OK 键开始进行软件升级； 6、软件自动检测新旧版本，确认新版本号正确，按 OK 键开始升级，升级开始后由电视机自动完成； 7、升级期间禁止断电、禁止拔掉 USB 设备，也不要按遥控器； 8、升级完成后，系统会提示重新启动，此时按 OK 键，电视机会关机，然后自动重新开机，升级完成； 17、PS30IS 机芯： z 938B 系列 z 进入总线方法：按遥控的菜单键出现菜单，再顺序输入 0816 可进入。 18、PM36i 机芯： z 858 系列 z 进入总线方法：按遥控的 TV/AV 键出现菜单，再顺序输入 0816 可进入。 19、PS30SD-A 机芯： A9000 系列 进总线方法：音量减到 0，静音按三秒钟以上，按下本机菜单 快益点北京分公司 技术主管 廖文双 2011 年 9 月 17 日 16 / 16 家电维修资料网 www. 520101. com
