液晶屏组件组成与故障判断

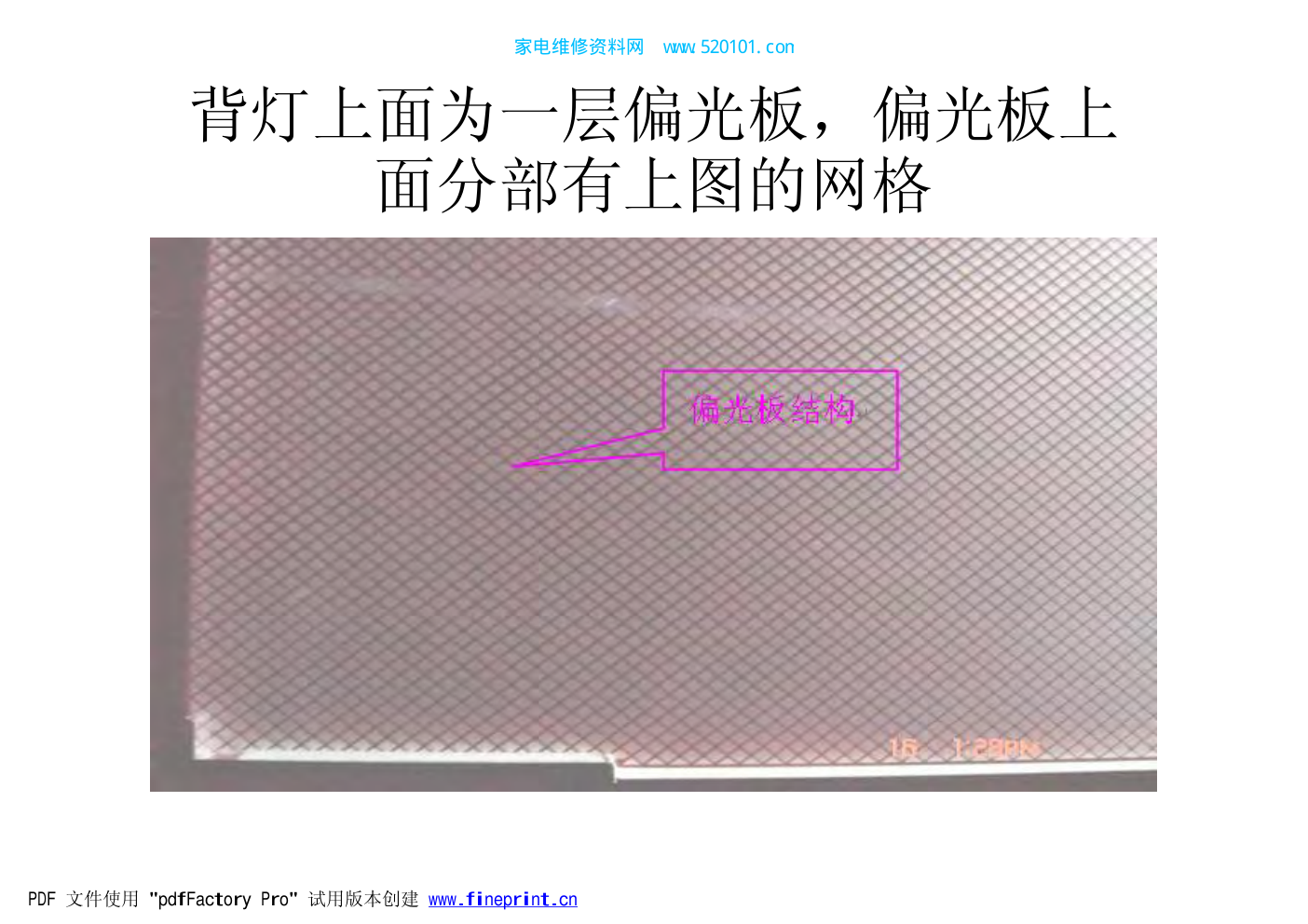

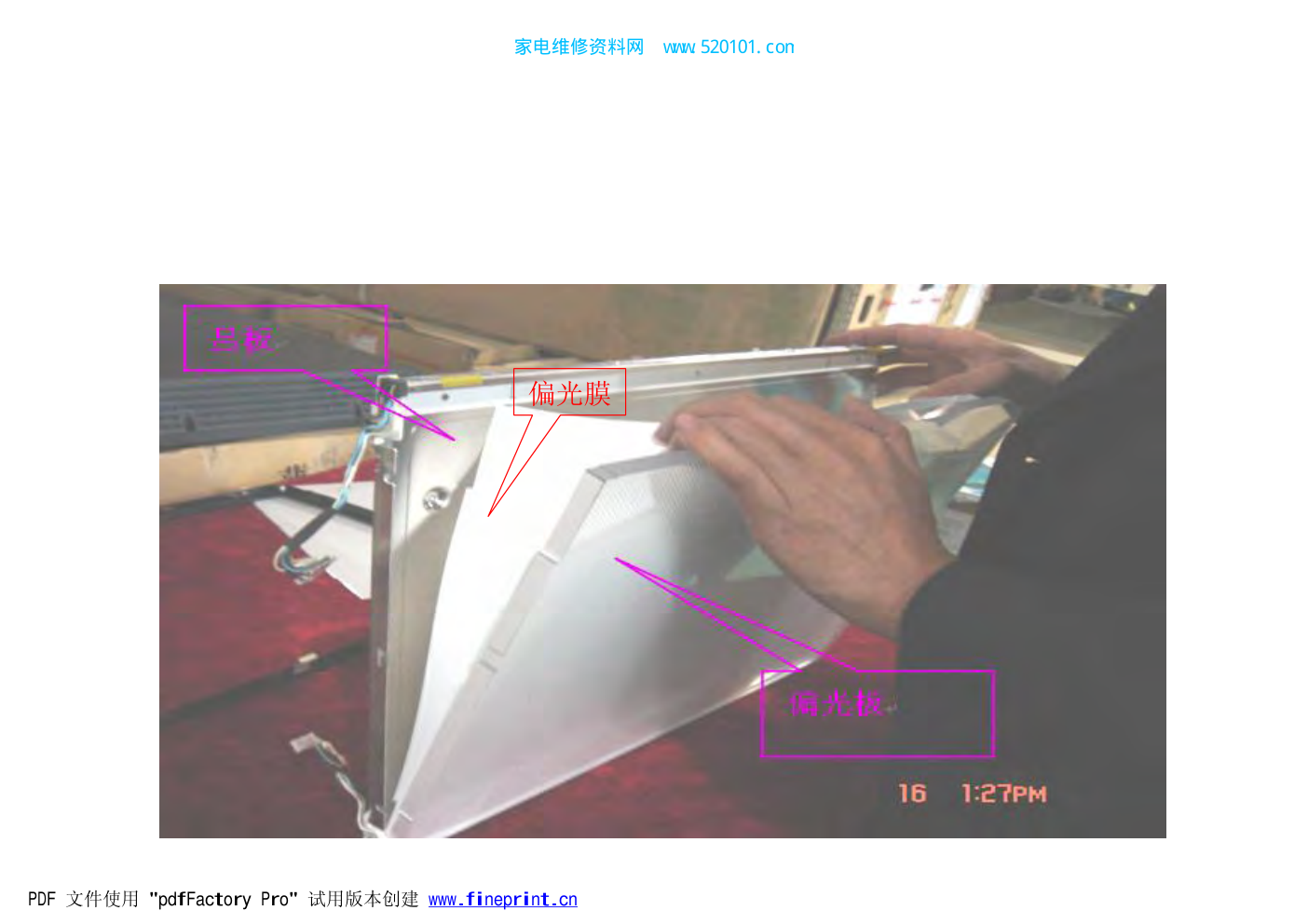

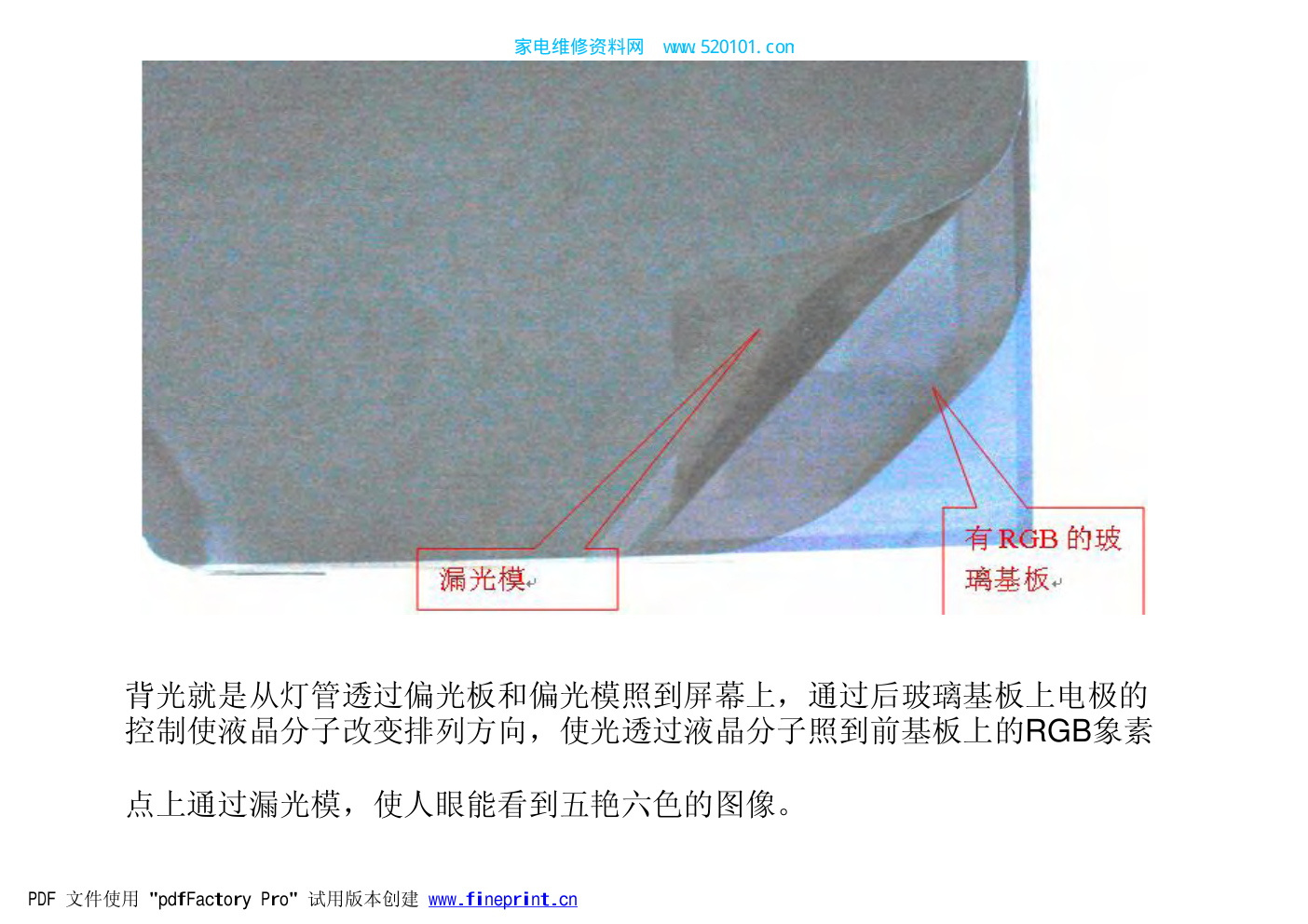

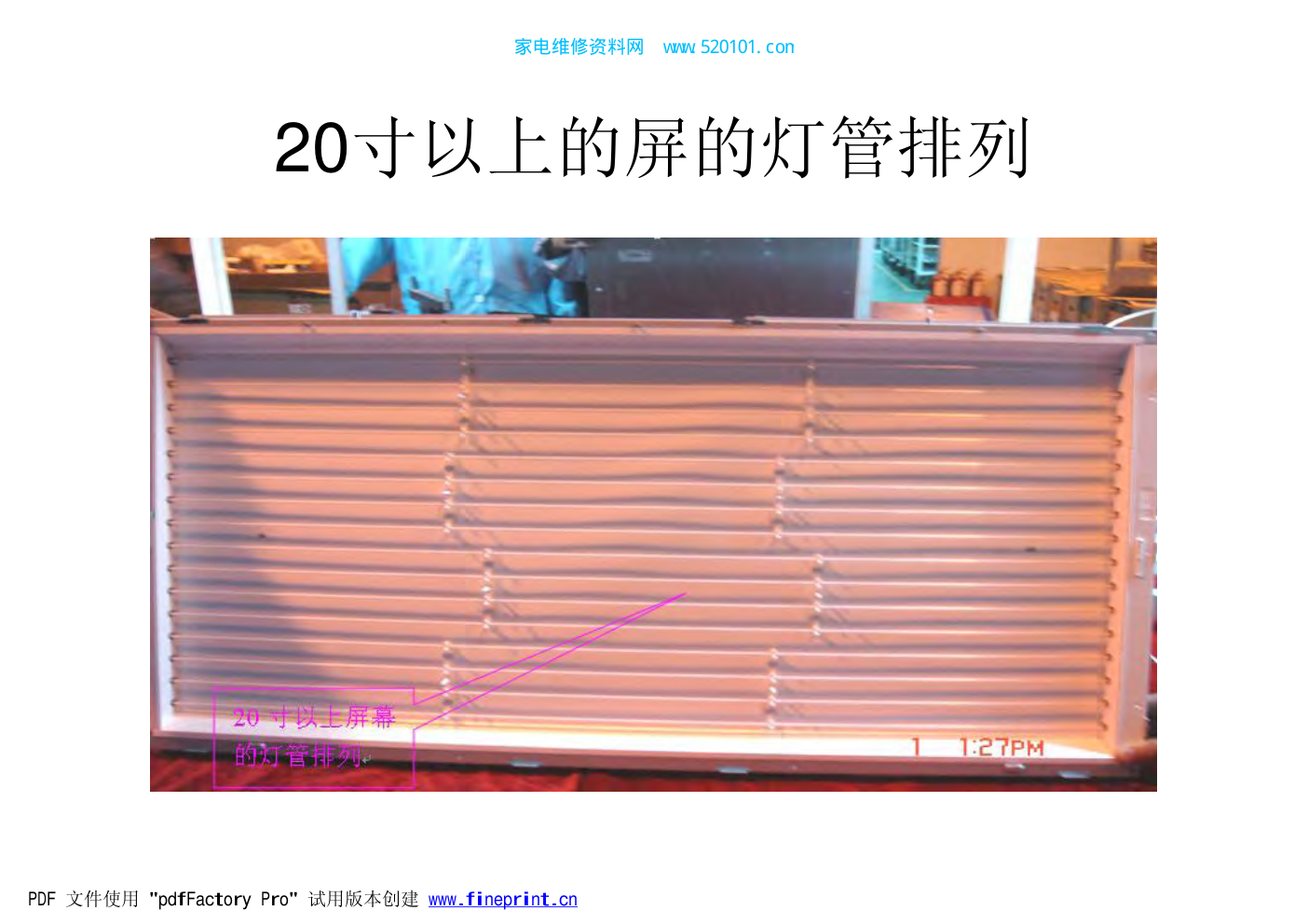

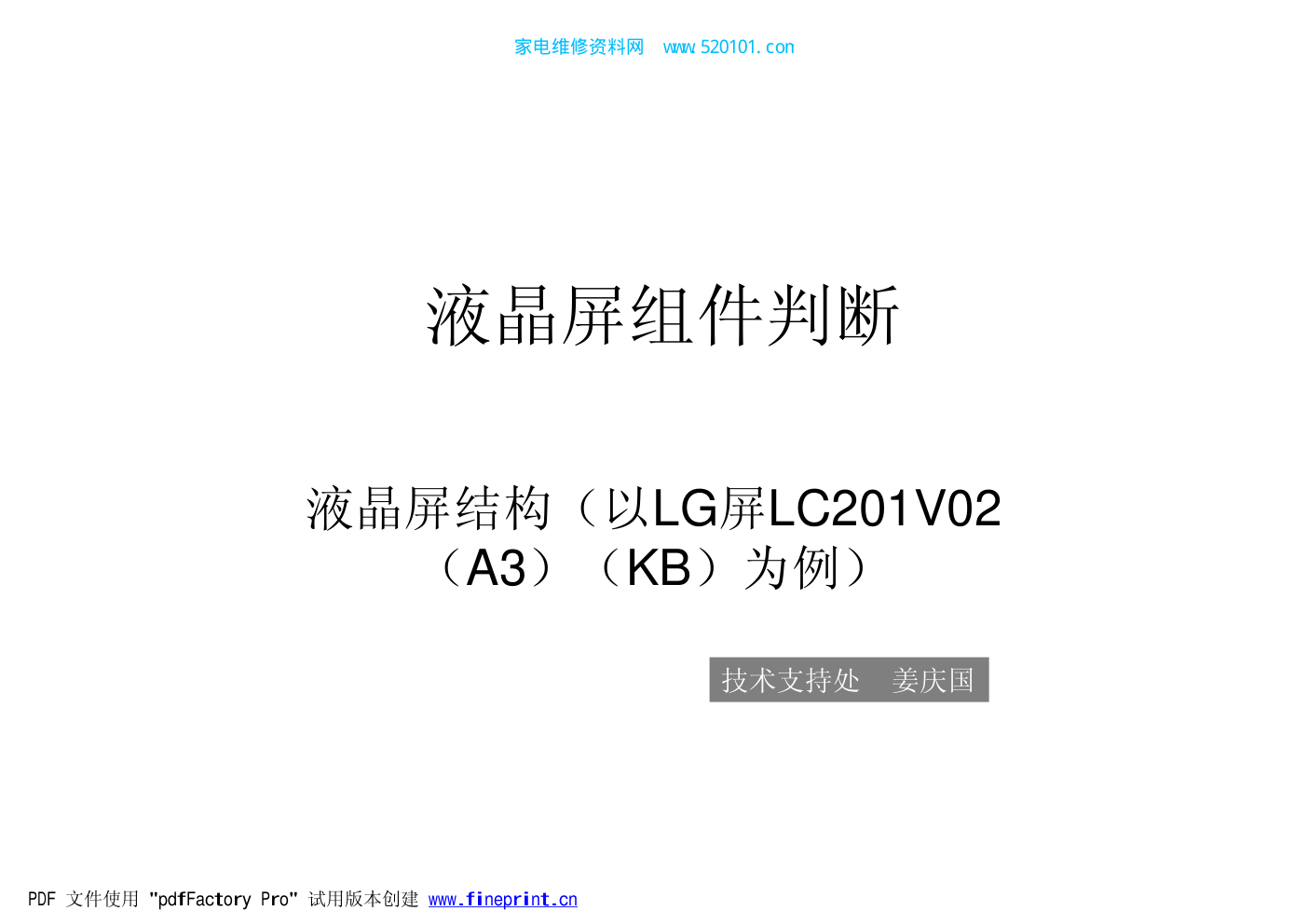

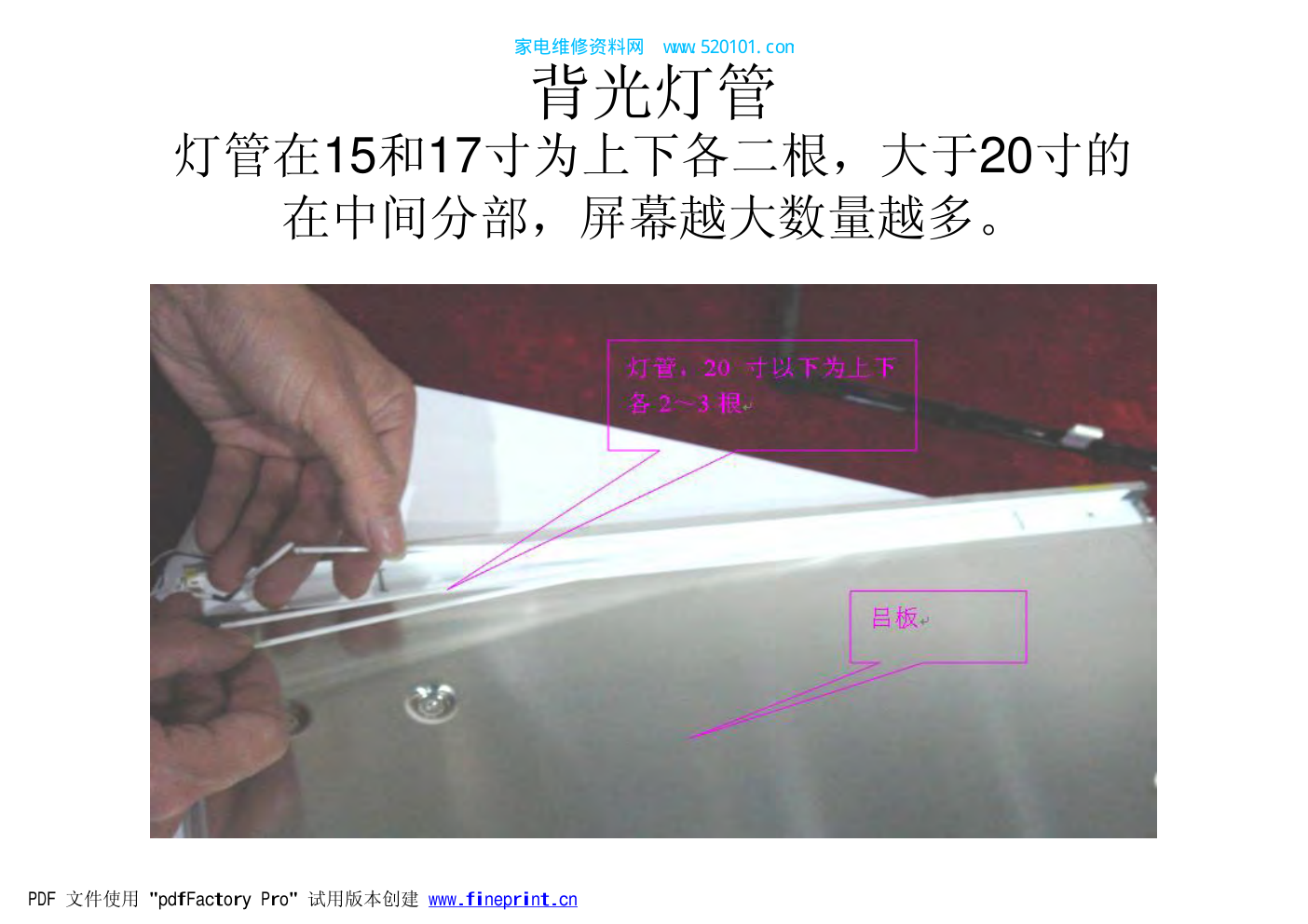

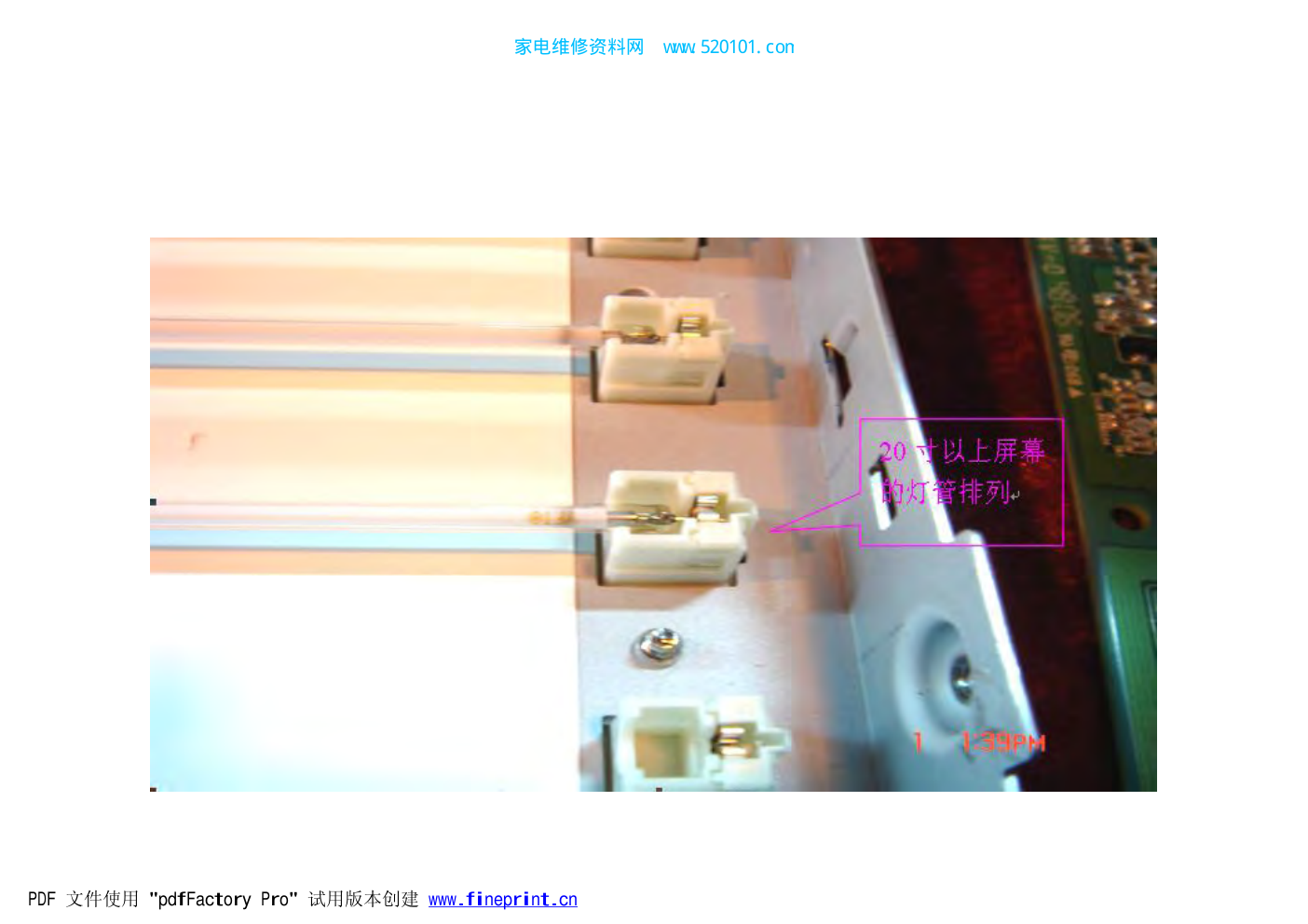

液晶屏组件判断 液晶屏结构（以LG屏LC201V02 （A3）（KB）为例） 技术支持处 姜庆国 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 家电维修资料网 www. 520101. com 背光灯管 灯管在15和17寸为上下各二根，大于20寸的 在中间分部，屏幕越大数量越多。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 家电维修资料网 www. 520101. com 20寸以上的屏的灯管排列 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 家电维修资料网 www. 520101. com PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 家电维修资料网 www. 520101. com 偏光膜 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 家电维修资料网 www. 520101. com 背灯上面为一层偏光板，偏光板上 面分部有上图的网格 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 家电维修资料网 www. 520101. com 在偏光板到屏幕之间有三层偏光模 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 家电维修资料网 www. 520101. com 屏体 为屏幕的正面，此屏又分上下玻璃基板，下基板上有电极，上基 板上有RGB象素点；中间有液晶分子；表层有一层漏光模。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 家电维修资料网 www. 520101. com 背光就是从灯管透过偏光板和偏光模照到屏幕上，通过后玻璃基板上电极的 控制使液晶分子改变排列方向，使光透过液晶分子照到前基板上的RGB象素 点上通过漏光模，使人眼能看到五艳六色的图像。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 家电维修资料网 www. 520101. com
