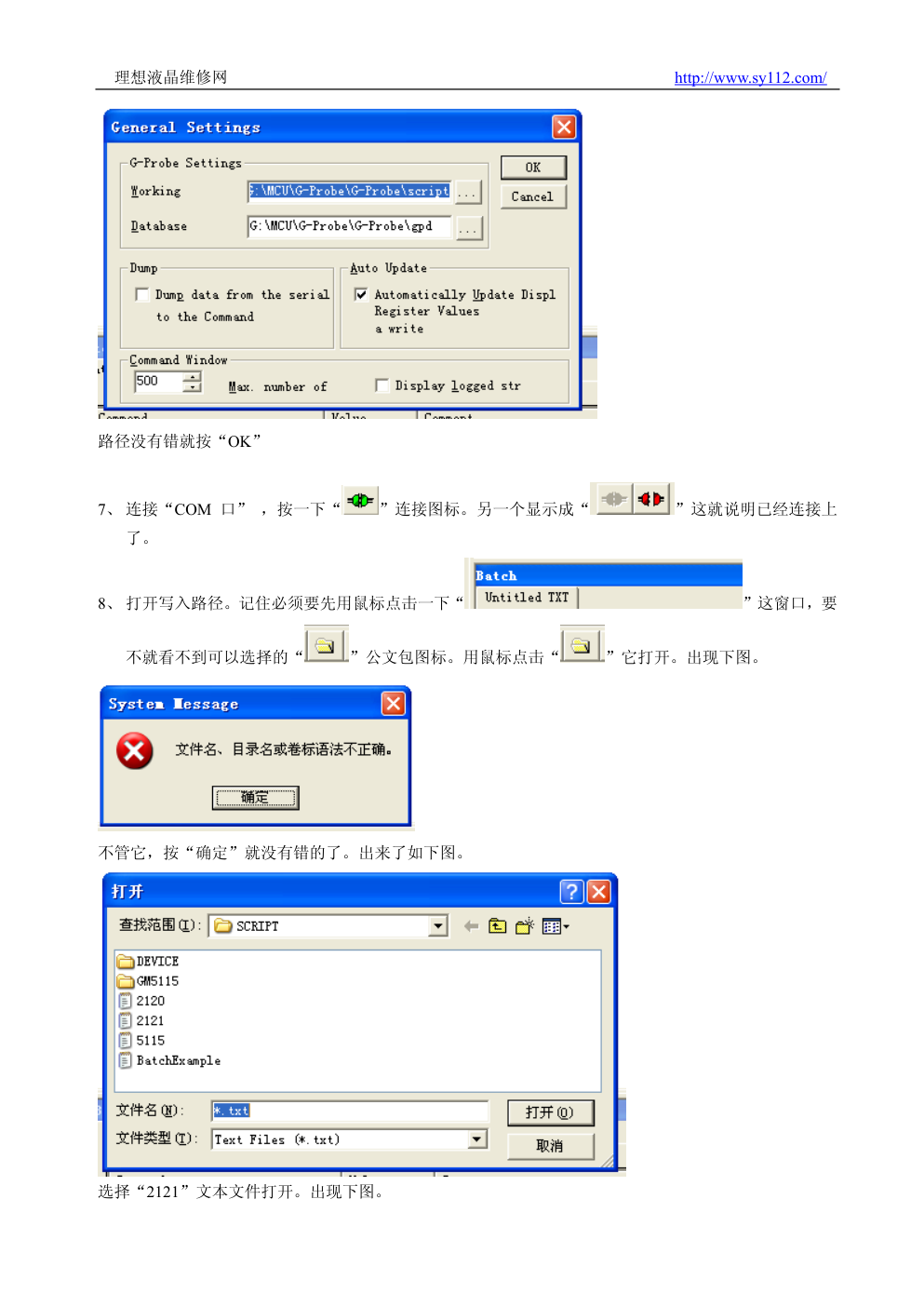

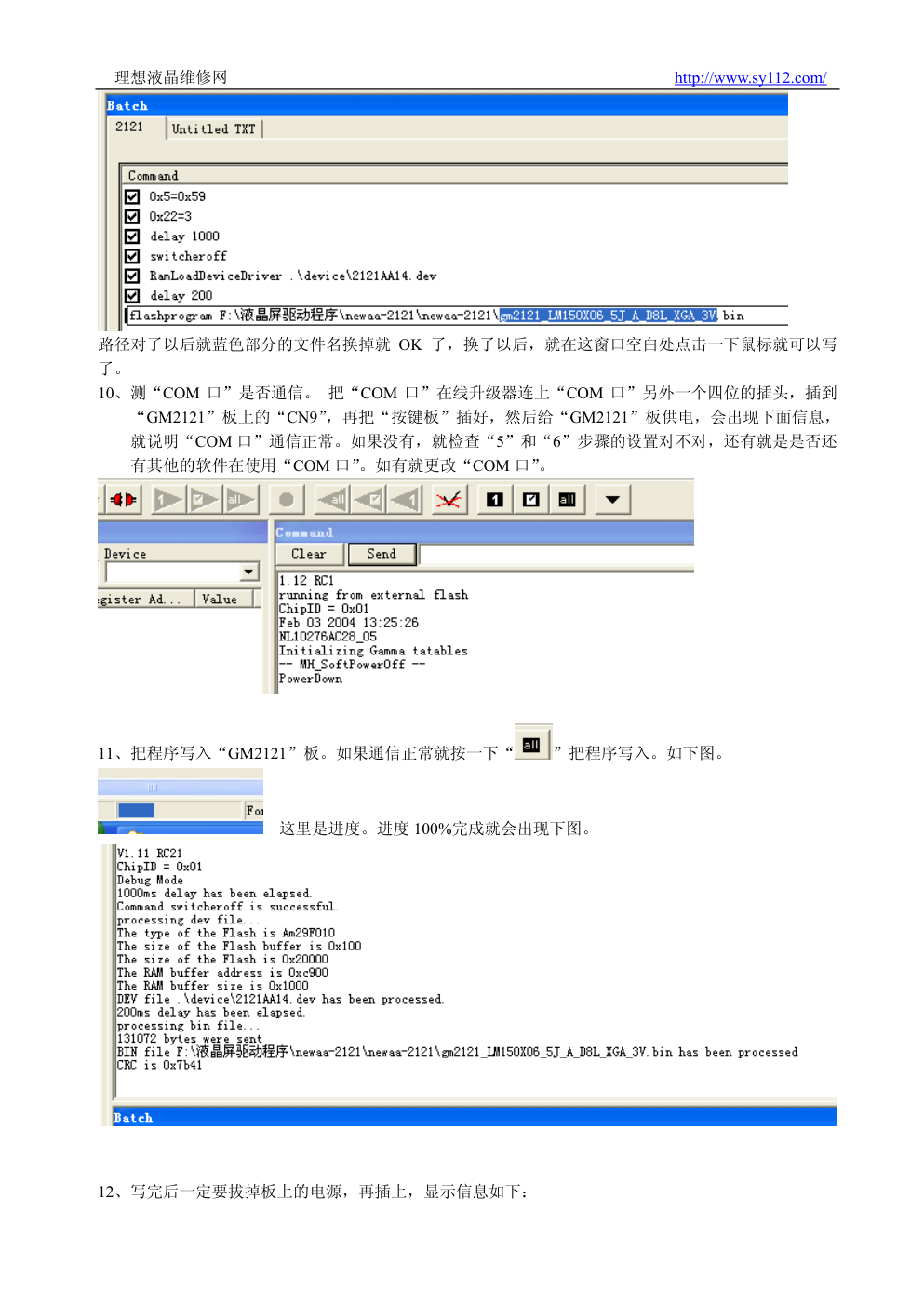

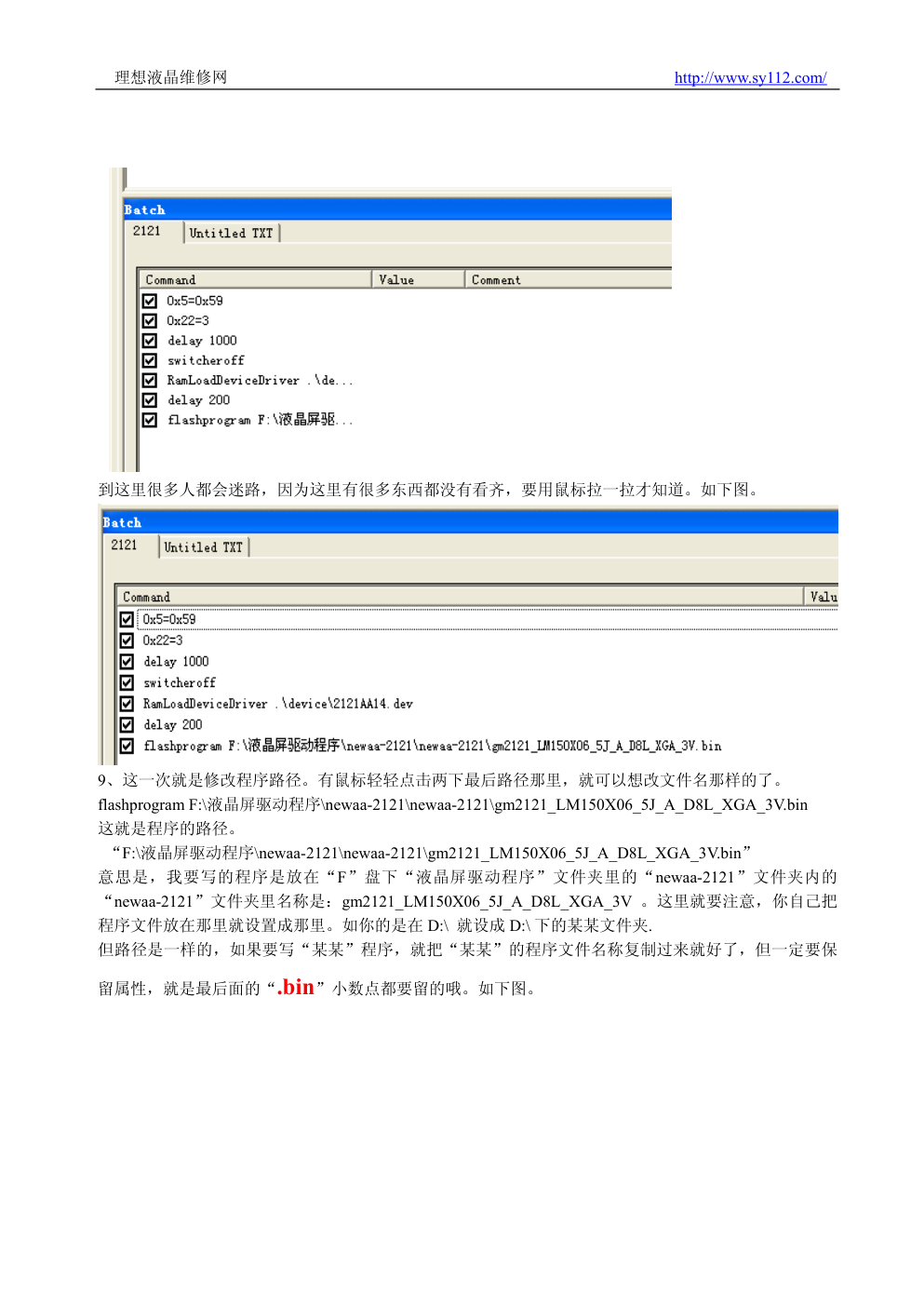

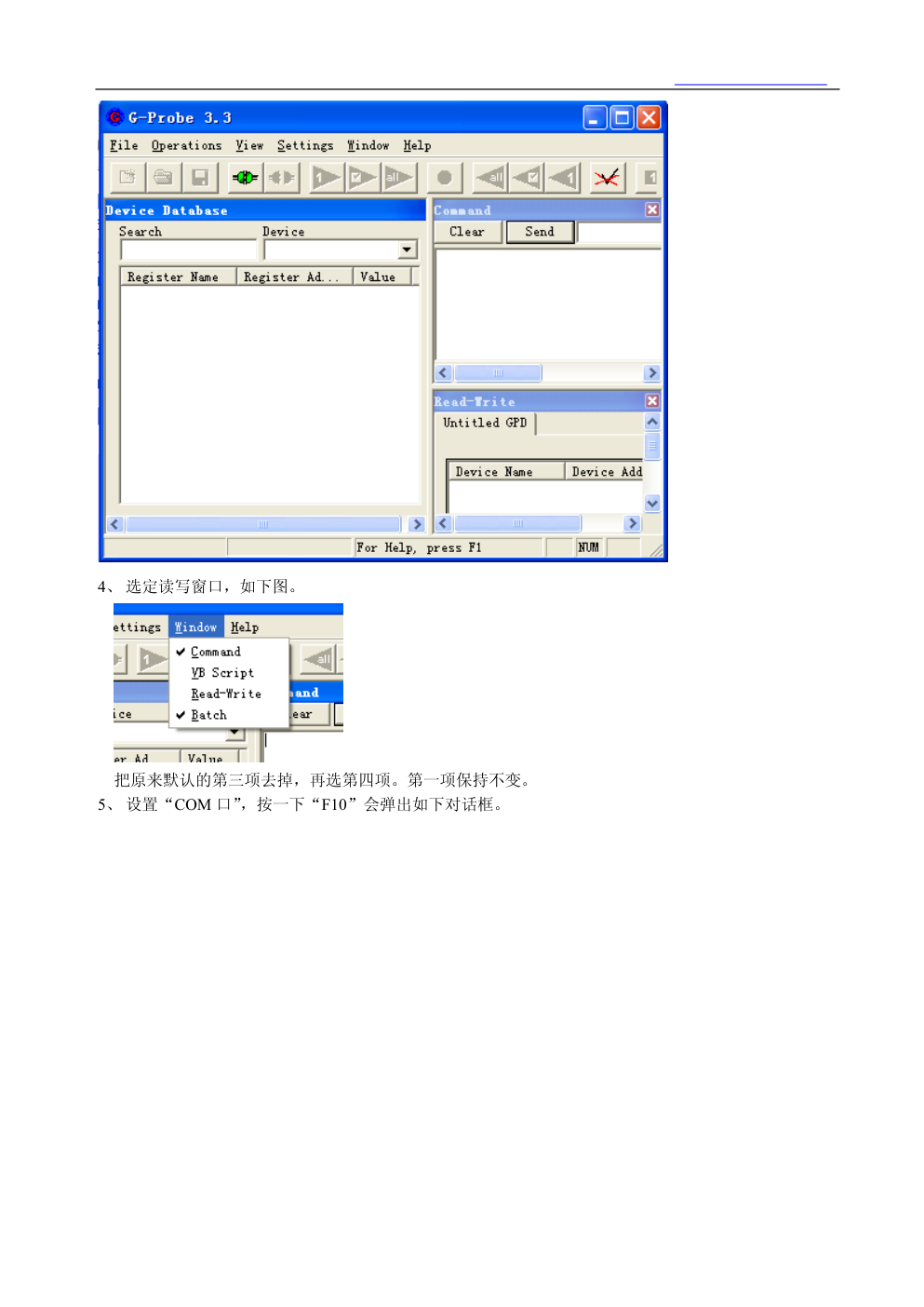

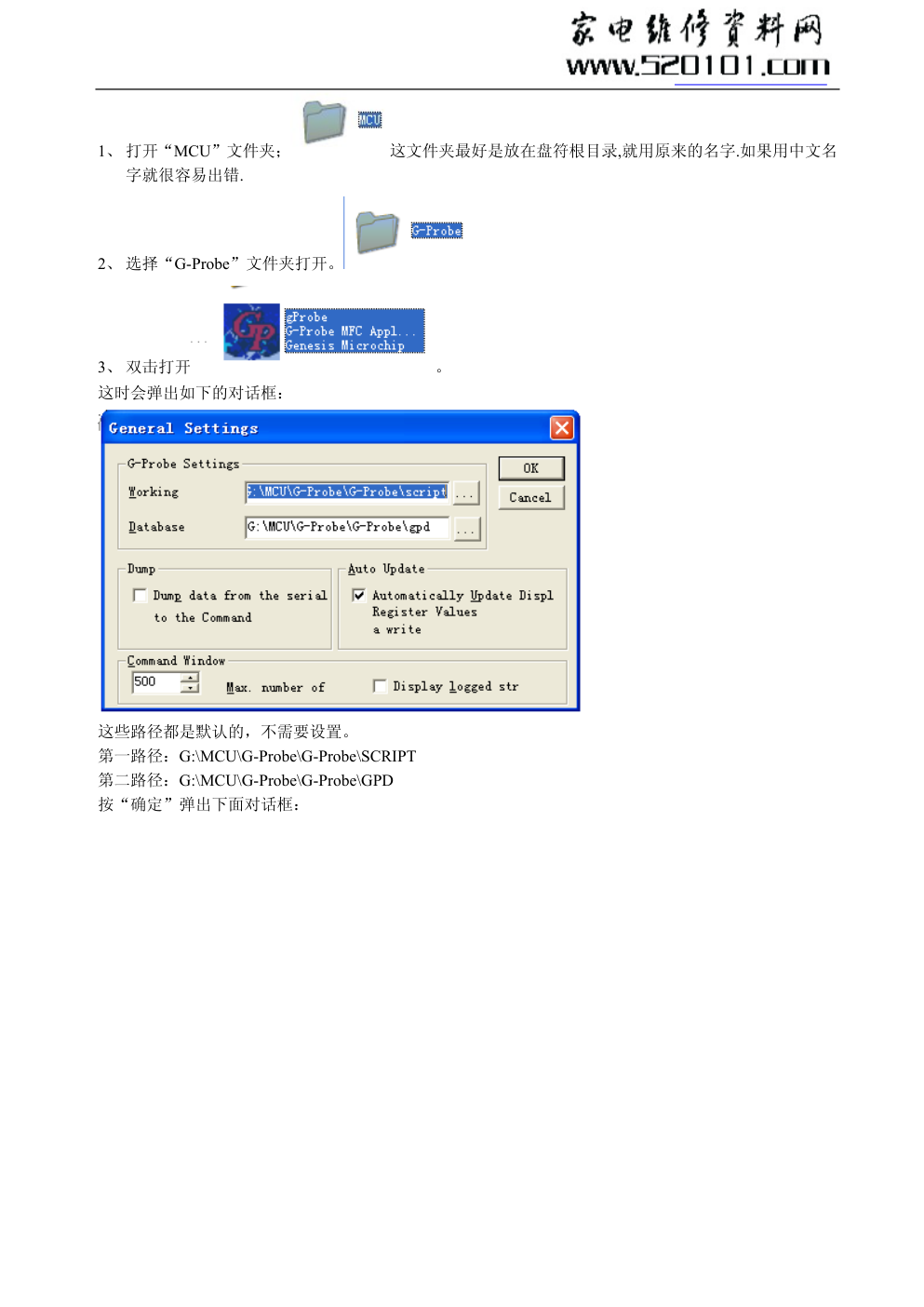

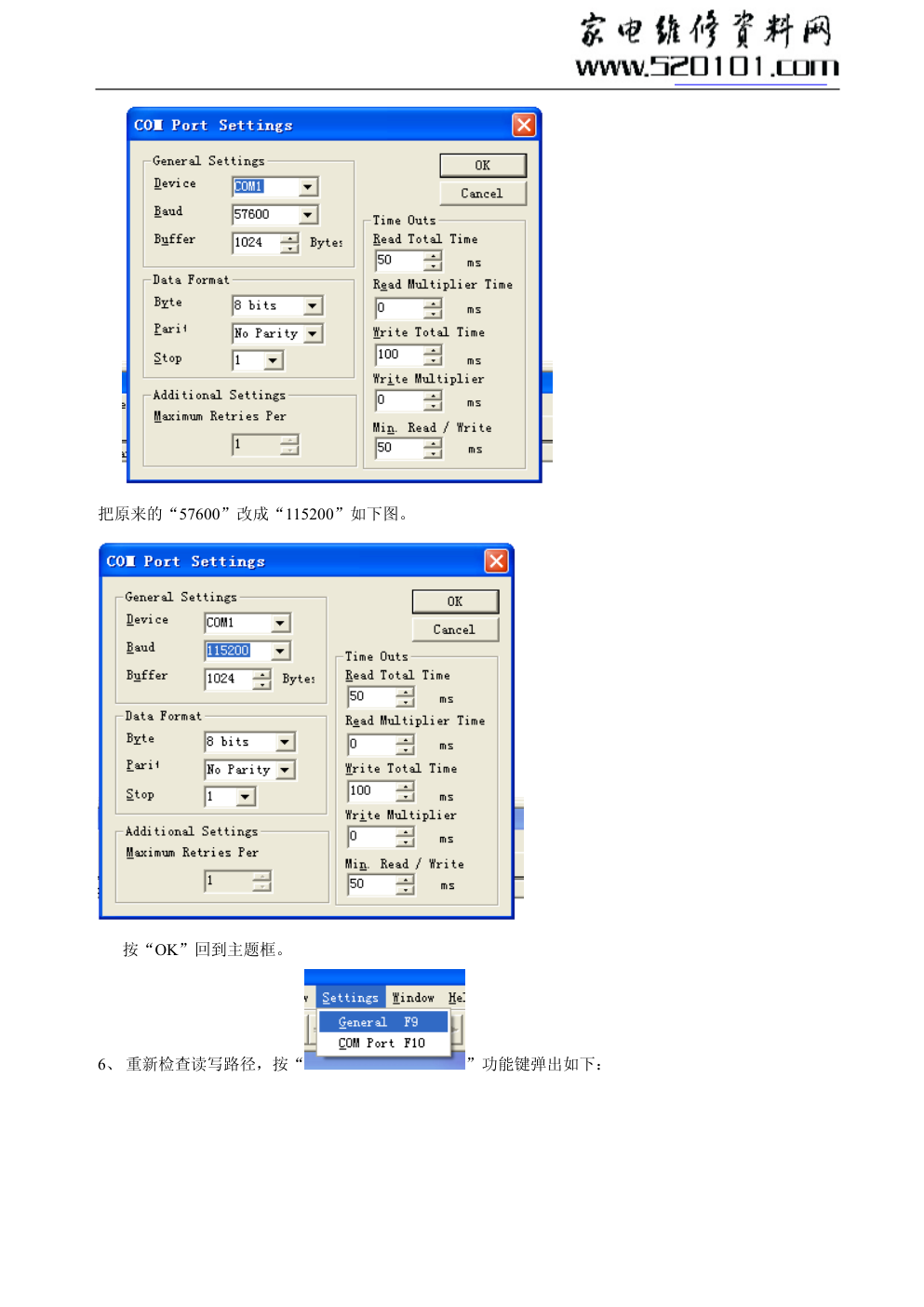

1、 打开“MCU”文件夹； 这文件夹最好是放在盘符根目录,就用原来的名字.如果用中文名 字就很容易出错. 2、 选择“G-Probe”文件夹打开。 3、 双击打开 。 这时会弹出如下的对话框： 这些路径都是默认的，不需要设置。 第一路径：G:\MCU\G-Probe\G-Probe\SCRIPT 第二路径：G:\MCU\G-Probe\G-Probe\GPD 按“确定”弹出下面对话框： 4、 选定读写窗口，如下图。 把原来默认的第三项去掉，再选第四项。第一项保持不变。 5、 设置“COM 口”，按一下“F10”会弹出如下对话框。 把原来的“57600”改成“115200”如下图。 按“OK”回到主题框。 6、 重新检查读写路径，按“ ”功能键弹出如下： 理想液晶维修网 http://www.sy112.com/ 路径没有错就按“OK” 7、 连接“COM 口” ，按一下“ ”连接图标。另一个显示成“ ”这就说明已经连接上 了。 8、 打开写入路径。记住必须要先用鼠标点击一下“ ”这窗口，要 不就看不到可以选择的“ ”公文包图标。用鼠标点击“ ”它打开。出现下图。 不管它，按“确定”就没有错的了。出来了如下图。 选择“2121”文本文件打开。出现下图。 理想液晶维修网 http://www.sy112.com/ 到这里很多人都会迷路，因为这里有很多东西都没有看齐，要用鼠标拉一拉才知道。如下图。 9、这一次就是修改程序路径。有鼠标轻轻点击两下最后路径那里，就可以想改文件名那样的了。 flashprogram F:\液晶屏驱动程序\newaa-2121\newaa-2121\gm2121_LM150X06_5J_A_D8L_XGA_3V.bin 这就是程序的路径。 “F:\液晶屏驱动程序\newaa-2121\newaa-2121\gm2121_LM150X06_5J_A_D8L_XGA_3V.bin” 意思是，我要写的程序是放在“F”盘下“液晶屏驱动程序”文件夹里的“newaa-2121”文件夹内的 “newaa-2121”文件夹里名称是：gm2121_LM150X06_5J_A_D8L_XGA_3V 。这里就要注意，你自己把 程序文件放在那里就设置成那里。如你的是在 D:\ 就设成 D:\ 下的某某文件夹. 但路径是一样的，如果要写“某某”程序，就把“某某”的程序文件名称复制过来就好了，但一定要保 留属性，就是最后面的“.bin”小数点都要留的哦。如下图。 理想液晶维修网 http://www.sy112.com/ 路径对了以后就蓝色部分的文件名换掉就 OK 了，换了以后，就在这窗口空白处点击一下鼠标就可以写 了。 10、测“COM 口”是否通信。 把“COM 口”在线升级器连上“COM 口”另外一个四位的插头，插到 “GM2121”板上的“CN9”，再把“按键板”插好，然后给“GM2121”板供电，会出现下面信息， 就说明“COM 口”通信正常。如果没有，就检查“5”和“6”步骤的设置对不对，还有就是是否还 有其他的软件在使用“COM 口”。如有就更改“COM 口”。 11、把程序写入“GM2121”板。如果通信正常就按一下“ ”把程序写入。如下图。 这里是进度。进度 100%完成就会出现下图。 12、写完后一定要拔掉板上的电源，再插上，显示信息如下： 理想液晶维修网 http://www.sy112.com/ 这就是刚才写的程序信息。 如果都可以了，那就表明你已经会用了。记住你退出这软件时，会有个对话框，问是否保存，那肯定要 是要保存，要不又要按前面那样设置来设置了。不怕麻烦就按“否”。 如果出现如下信息就表明程序的路径错误，请仔细阅读第“9”步。
