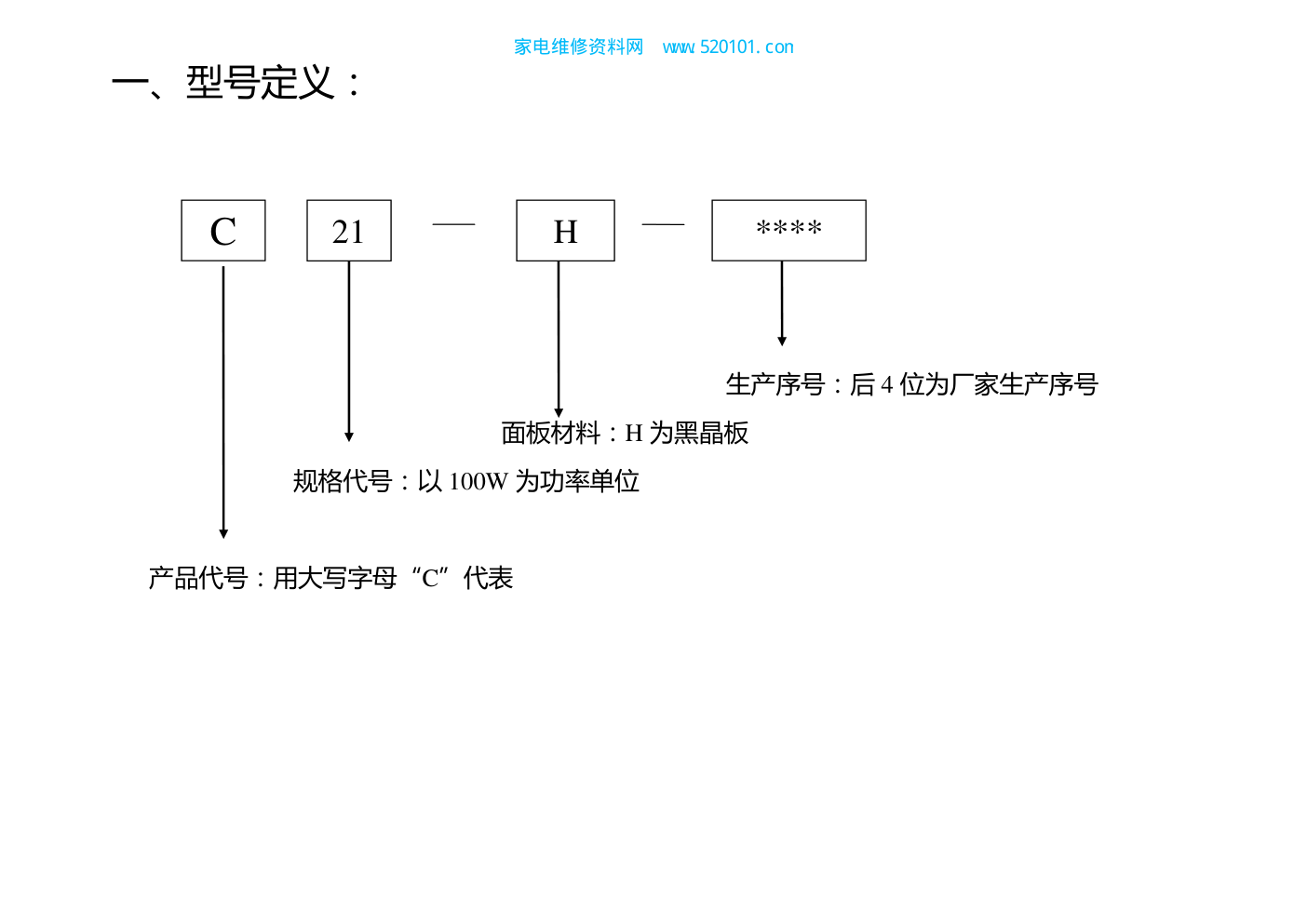

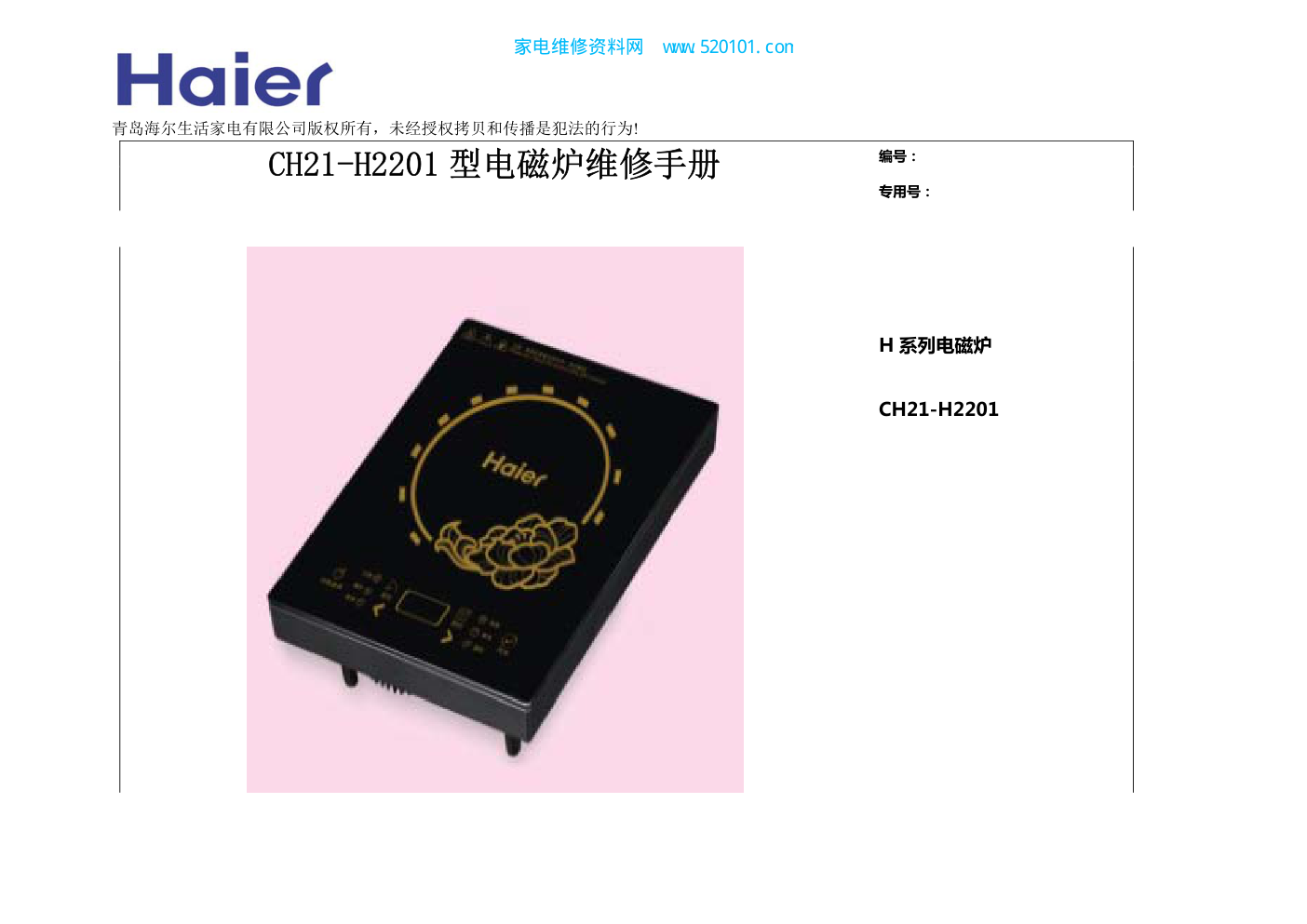

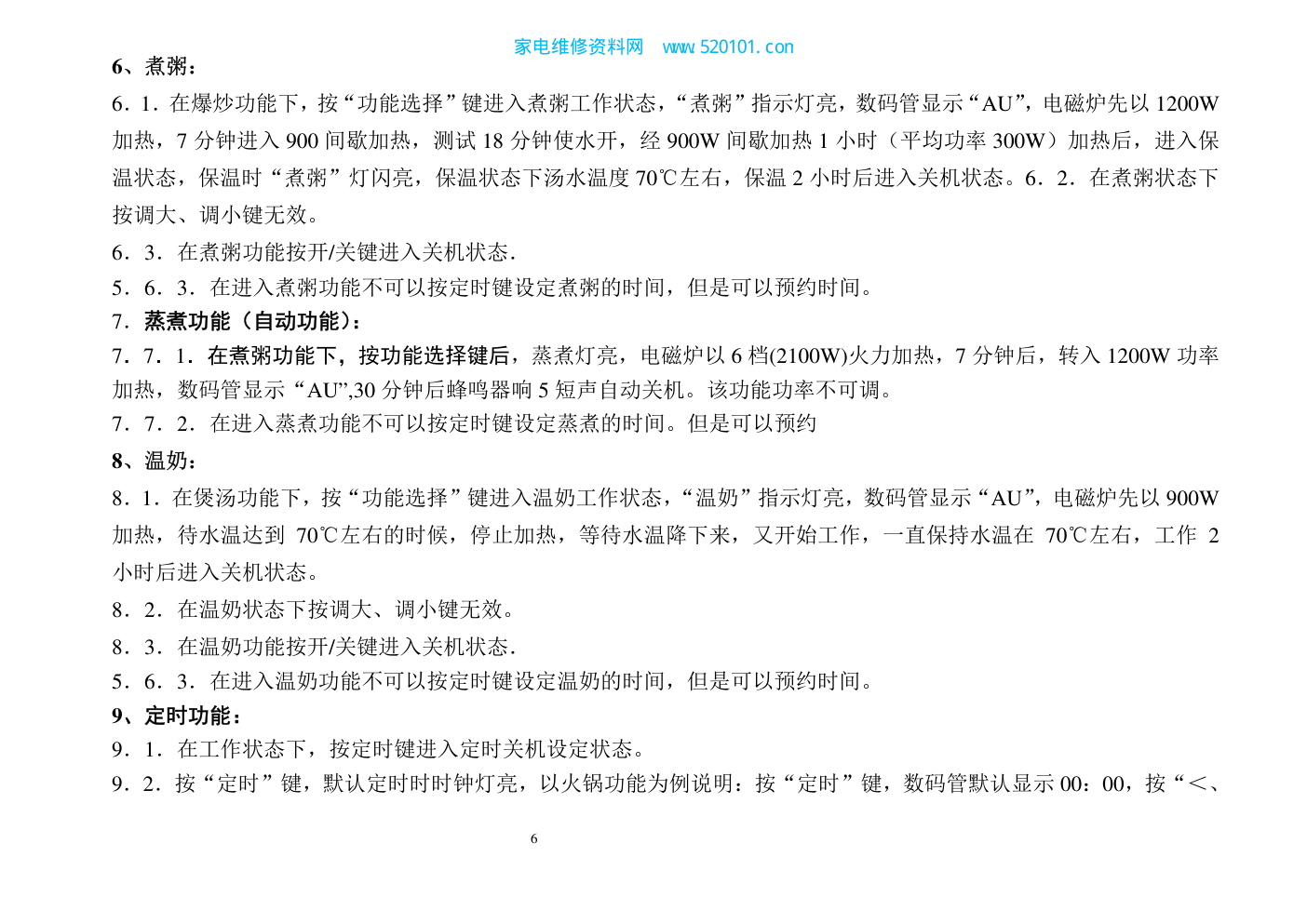

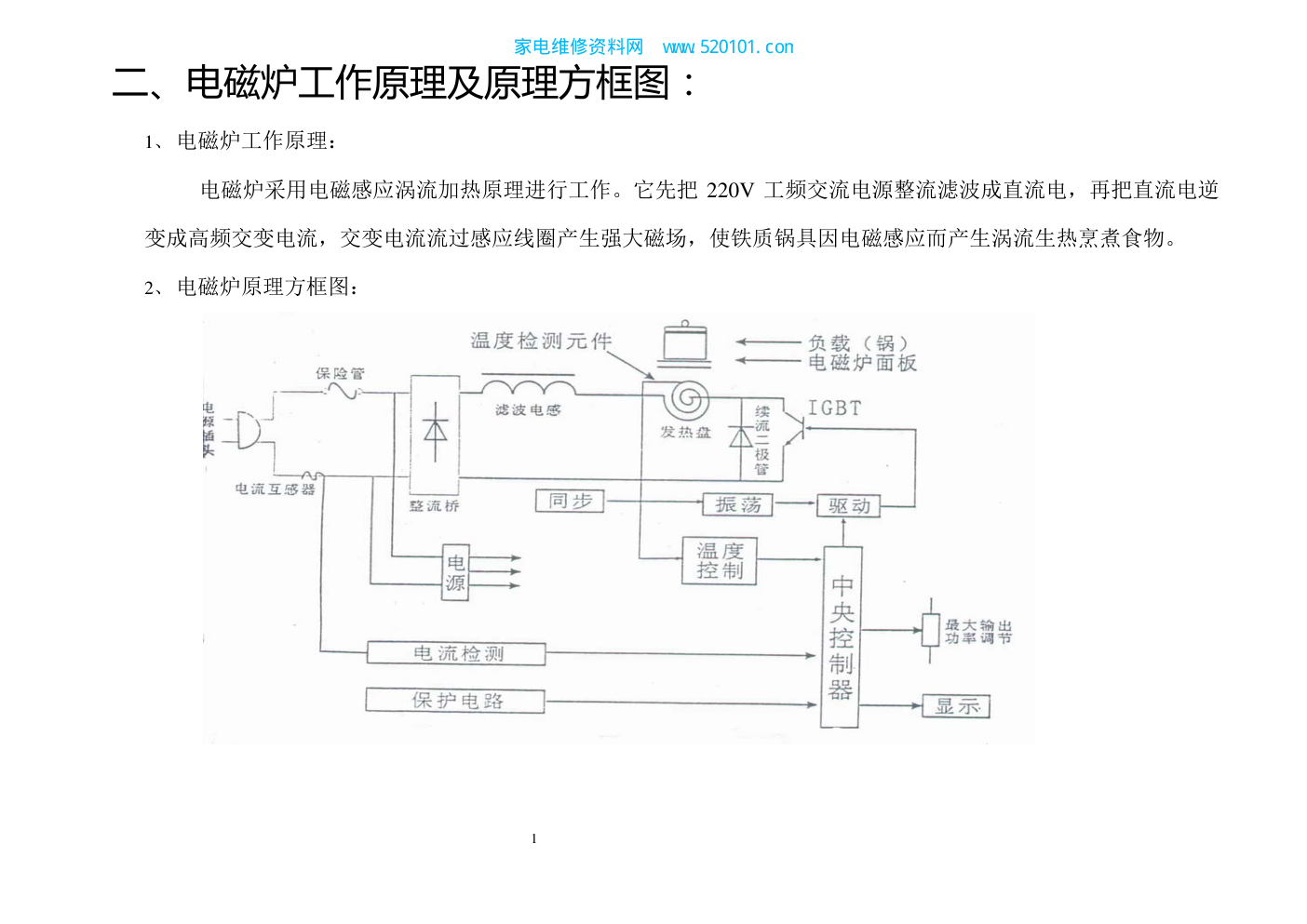

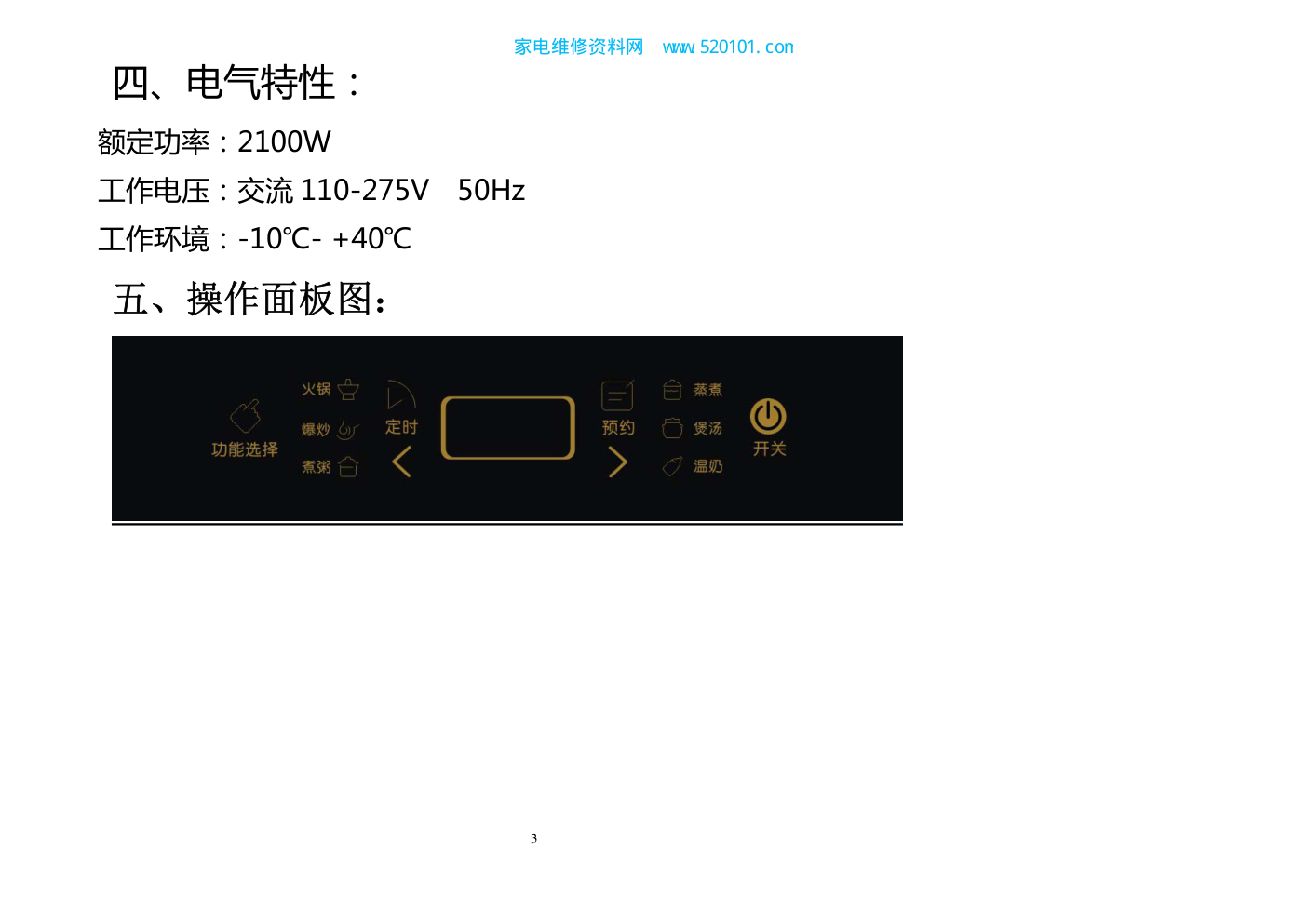

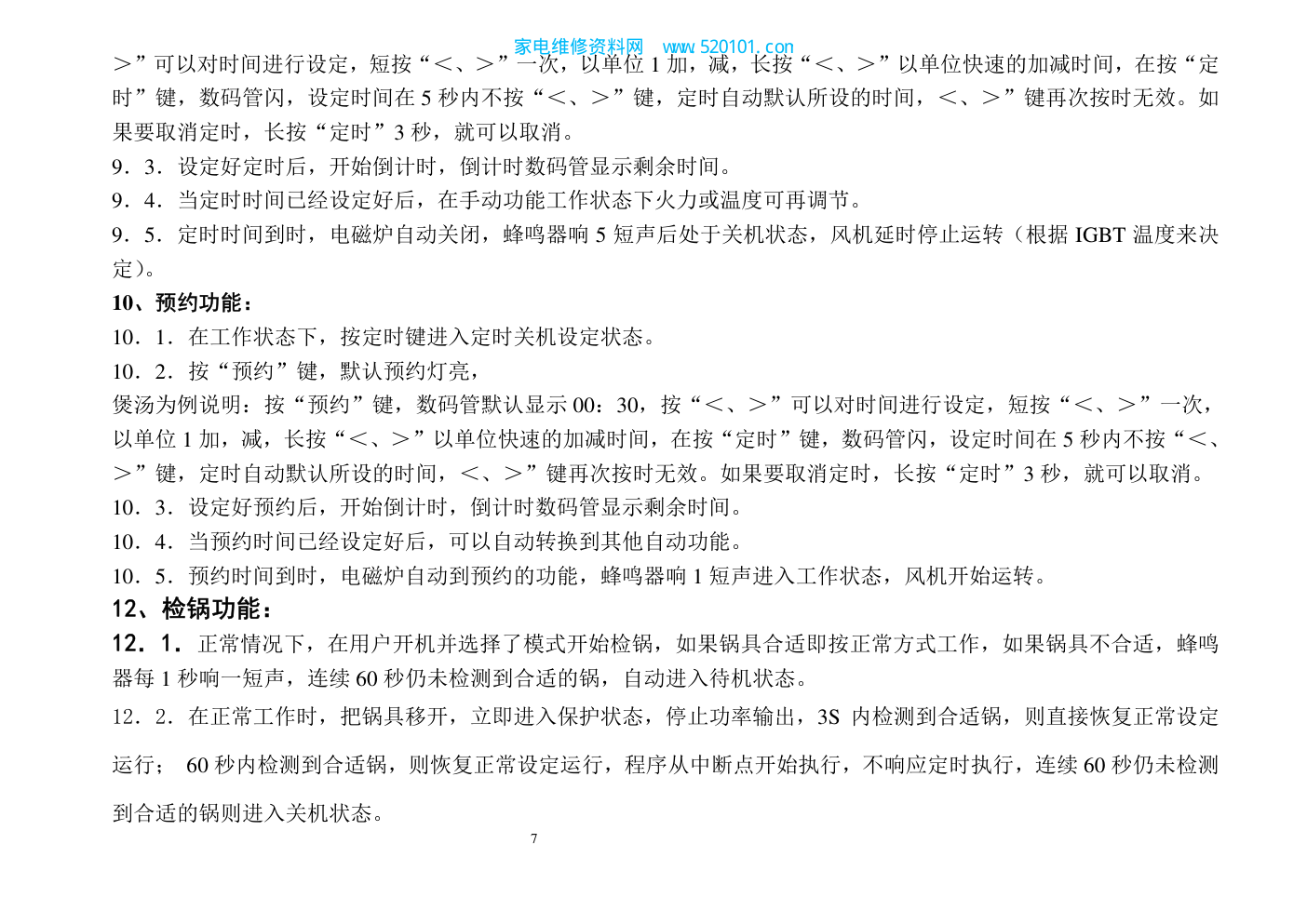

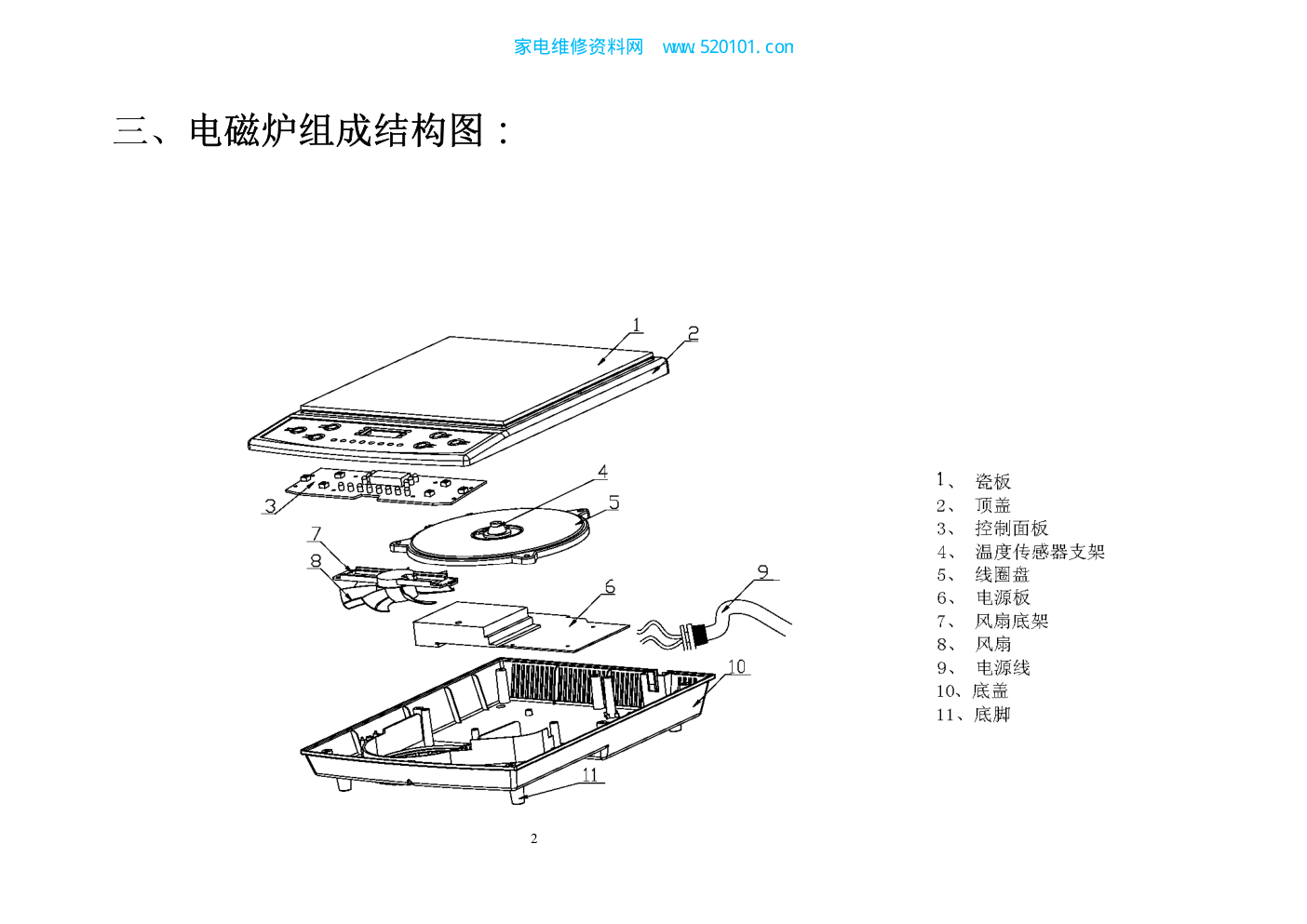

青岛海尔生活家电有限公司版权所有，未经授权拷贝和传播是犯法的行为! CH21-H2201 型电磁炉维修手册   编号：  专用号：  H 系列电磁炉   CH21-H2201  家电维修资料网 www. 520101. com 1 目 录 主板 QJ-IH09B 一、型号定义 二、电磁炉工作原理及原理方框图 三、电磁炉组成结构图 四、电气特性 五、电磁炉控制面板示意图 六、电磁炉功能说明 七、C21-H2201 主控板电路原理及分析 八、检修方法 九、故障代码 家电维修资料网 www. 520101. com 一、型号定义： 生产序号：后 4 位为厂家生产序号 面板材料：H 为黑晶板 规格代号：以 100W 为功率单位 产品代号：用大写字母“C”代表 C 21 H **** 家电维修资料网 www. 520101. com 1 二、电磁炉工作原理及原理方框图： 1、 电磁炉工作原理： 电磁炉采用电磁感应涡流加热原理进行工作。它先把 220V 工频交流电源整流滤波成直流电，再把直流电逆 变成高频交变电流，交变电流流过感应线圈产生强大磁场，使铁质锅具因电磁感应而产生涡流生热烹煮食物。 2、 电磁炉原理方框图： 家电维修资料网 www. 520101. com 2 三、电磁炉组成结构图：              家电维修资料网 www. 520101. com 3 四、电气特性： 额定功率：2100W 工作电压：交流 110-275V  50Hz 工作环境：-10℃-+40℃ 五、操作面板图： 家电维修资料网 www. 520101. com 4 六、功能说明： 1、按键说明 1．1．本机具有 “调小＜”、“调大＞”、“开/关”、“功能选择”、、 “定时”、 “预约” 6 个按键。 1．2、“开/关”键：用来开机、关机。在关机状态的下按“开/关”键电磁炉进入待机状态下，在工作状态或待机状态 下按“开/关”键电磁炉可直接关机。 1．3．调小＜”、“调大＞”调节键：用于火力，定时，预约短按调节键，每按一次，增加或减少一档。 4．功能选择键：在待机状态下可以选择火锅、爆炒、煲汤、蒸煮等烹饪功能。 1．5、定时键：用于定时关机设定。 2、功能说明： 2、1、初始化状态：插上电源，蜂鸣器响一长声（约 0.5S，下同），所有 LED 灯全亮 1 秒，然后电源灯闪亮（亮 0.5 秒，灭 0.5 秒），电磁炉处于关机状态。 2、2、待机： （1）、在关机状态下按“开/关”键，蜂鸣器响一短声（约 0.25S）。风机开始运转，电源灯常亮，电磁炉处于待机状 态，1 分钟后无按键操作电磁炉回到关机状态；在待机状态下按“开/关”键，蜂鸣器响一声，电磁炉处于关机状态。 2、3、开机 （1）电磁炉在待机状态下 1 分钟内按功能选择键，电磁炉自动检测有锅与否: 当无锅时，则蜂鸣器每 1 秒响 1 短声,30S 后若无锅，电磁炉自动关闭，并处于关机状态；若在 30S 内放锅，电磁炉 将会自动启动，进入相应的功能状态。 3、关机： 3．1．在待机及开机功能下按一下开关键，蜂鸣器响一短声进入关机状态。 4、烹饪功能描述： 4．1．火锅功能（手动功能）： 4．1．1．在待机状态下，按功能选择键后，电磁炉缓慢启动，火锅灯亮，默认火力为 1600W，数码管显示“1600”。 家电维修资料网 www. 520101. com 5 4．1．2．在火锅状态下，按调整键“-、+”可对火力进行调整，最小可调到 100W，最大可调到 2100W，调到最大 或最小后不响应，调整后功率及指示灯相应变化。在火锅工作状态下，可以按调大、调小键可进行 1-8 火力调节，各 档功率范围（如表 1）。 4．1．3．按定时键，可以进行 定时关机设定，设定范围为 1-180 分钟。 5．2．爆炒功能（手动功能）： 5．2．1、在火锅功能下，按功能选择键后，电磁炉缓慢启动，爆炒灯亮，默认功温度点为 240℃,数码管显示“2100”， 电磁炉以 2100W 功率输出。 5．2．2．爆炒各档功率。 5．2．4．可以按调整键“＜、＞”对火力进行调整。 5．2．5．爆炒功能下，各档的温度均控制在 200-240℃，达到温度后停止加热，关断功率，待温度下降后又开始工作。 5、2、6、爆炒功能下，按定时键，可以进行定时关机设定，设定范围为 1-180 分钟 5．5．煲汤功能（自动功能）： 5．5．1．在蒸煮功能下，按功能选择键后，煲汤指示灯亮，电磁炉执行自动煲汤程序，电磁炉以 4 档(1200W)火力加 热，数码管显示“AU”，当时间到达系统设定后 7 分钟后，转入低档功率加热（900W 间歇，平均功率约 500W），2 小时后数码管显示“END”进入保温状态，保温灯亮，煲汤灯闪亮，保温２小时后自动关机。该功能功率不可调，保 温２小时时间不可调。 5．5．2．煲汤效果：把绿豆泡水 2 小时后，放入配锅后加入适量的水，用默认时间煲汤，当进入保温时，绿豆已煮烂。 煲汤过程中无汤水溢出。 5．6．3．在进入煲汤功能不可以按定时键设定煲汤的时间，但是可以预约时间。 功率档 1 档 2 档 3 档 4 档 5 档 6 档 7 档 8 档 标称功率 100W 600W 900W 1200W 1400W 1600W 1800W 2100W 功率范围灯 间歇 间歇 880-930 1180-1230 1380~1430 1580~1630 1780~1830 1970~2050 家电维修资料网 www. 520101. com 6 6、煮粥： 6．1．在爆炒功能下，按“功能选择”键进入煮粥工作状态，“煮粥”指示灯亮，数码管显示“AU”，电磁炉先以 1200W 加热，7 分钟进入 900 间歇加热，测试 18 分钟使水开，经 900W 间歇加热 1 小时（平均功率 300W）加热后，进入保 温状态，保温时“煮粥”灯闪亮，保温状态下汤水温度 70℃左右，保温 2 小时后进入关机状态。6．2．在煮粥状态下 按调大、调小键无效。 6．3．在煮粥功能按开/关键进入关机状态． 5．6．3．在进入煮粥功能不可以按定时键设定煮粥的时间，但是可以预约时间。 7．蒸煮功能（自动功能）： 7．7．1．在煮粥功能下，按功能选择键后，蒸煮灯亮，电磁炉以 6 档(2100W)火力加热，7 分钟后，转入 1200W 功率 加热，数码管显示“AU”,30 分钟后蜂鸣器响 5 短声自动关机。该功能功率不可调。 7．7．2．在进入蒸煮功能不可以按定时键设定蒸煮的时间。但是可以预约 8、温奶： 8．1．在煲汤功能下，按“功能选择”键进入温奶工作状态，“温奶”指示灯亮，数码管显示“AU”，电磁炉先以 900W 加热，待水温达到 70℃左右的时候，停止加热，等待水温降下来，又开始工作，一直保持水温在 70℃左右，工作 2 小时后进入关机状态。 8．2．在温奶状态下按调大、调小键无效。 8．3．在温奶功能按开/关键进入关机状态． 5．6．3．在进入温奶功能不可以按定时键设定温奶的时间，但是可以预约时间。 9、定时功能： 9．1．在工作状态下，按定时键进入定时关机设定状态。 9．2．按“定时”键，默认定时时时钟灯亮，以火锅功能为例说明：按“定时”键，数码管默认显示 00：00，按“＜、 家电维修资料网 www. 520101. com 7 ＞”可以对时间进行设定，短按“＜、＞”一次，以单位 1 加，减，长按“＜、＞”以单位快速的加减时间，在按“定 时”键，数码管闪，设定时间在 5 秒内不按“＜、＞”键，定时自动默认所设的时间，＜、＞”键再次按时无效。如 果要取消定时，长按“定时”3 秒，就可以取消。 9．3．设定好定时后，开始倒计时，倒计时数码管显示剩余时间。 9．4．当定时时间已经设定好后，在手动功能工作状态下火力或温度可再调节。 9．5．定时时间到时，电磁炉自动关闭，蜂鸣器响 5 短声后处于关机状态，风机延时停止运转（根据 IGBT 温度来决 定）。 10、预约功能： 10．1．在工作状态下，按定时键进入定时关机设定状态。 10．2．按“预约”键，默认预约灯亮， 煲汤为例说明：按“预约”键，数码管默认显示 00：30，按“＜、＞”可以对时间进行设定，短按“＜、＞”一次， 以单位 1 加，减，长按“＜、＞”以单位快速的加减时间，在按“定时”键，数码管闪，设定时间在 5 秒内不按“＜、 ＞”键，定时自动默认所设的时间，＜、＞”键再次按时无效。如果要取消定时，长按“定时”3 秒，就可以取消。 10．3．设定好预约后，开始倒计时，倒计时数码管显示剩余时间。 10．4．当预约时间已经设定好后，可以自动转换到其他自动功能。 10．5．预约时间到时，电磁炉自动到预约的功能，蜂鸣器响 1 短声进入工作状态，风机开始运转。 12、检锅功能： 12．1．正常情况下，在用户开机并选择了模式开始检锅，如果锅具合适即按正常方式工作，如果锅具不合适，蜂鸣 器每 1 秒响一短声，连续 60 秒仍未检测到合适的锅，自动进入待机状态。 12．2．在正常工作时，把锅具移开，立即进入保护状态，停止功率输出，3S 内检测到合适锅，则直接恢复正常设定 运行； 60 秒内检测到合适锅，则恢复正常设定运行，程序从中断点开始执行，不响应定时执行，连续 60 秒仍未检测 到合适的锅则进入关机状态。 家电维修资料网 www. 520101. com 8 12．3．直径≥Φ100 锅具、304、430、炒锅均要能正常加热, 直径≤Φ80 锅具不应能加热。直径Φ100 的 304 茶杯也 要能加热。 13、风扇控制功能： 13、1.上电，风机不运转。 13、2.在开机状态下，风机运转； 13、3.关机后，风机先强制运行 1 分钟，同时热敏电阻检测 IGBT 温度，当 1 分钟内 IGBT 温度≤50±10℃ （散热器），风 机关机；当 1 分钟结束后 IGBT 温度≥50±10℃，风机继续运转，3 分钟后无论 IGBT 温度多少风机均停止运转。 14、IGBT 温度控制功能： 14、1|在最小连续档工作时，当 IGBT 温度上升到 90℃~95℃（散热器）后，功率上升到 1600W，当温度 下降到 60℃以下后，功率恢复。 14．2．在最大档工作时，当 IGBT 温度上升到 90℃~95℃后，功率下降到 1600W，当温度下降到 60℃以 下后功率恢复。 15、八大保护功能： 15．1．电路故障，当电路出现故障，发检锅脉冲后，CPU 检测不到分馈信号后，电磁炉停止检锅，蜂 鸣器鸣叫报警响，保温指示灯闪亮。此时按开关键可以进入关机状态，进入关机状态后不报警，不闪故 障灯。 15．２、IBGT 过热保护： 当 IBGT 温度过热（超过 105℃~115℃）时，电磁炉关闭输出，蜂鸣器鸣叫报警响，数码管显示 E2。此时按 开关键可以进入关机状态，进入关机状态后不报警，不显示闪障代码灯。 15．3．过压、欠压保护： 15．3．1．当电网电压异常（电网电压高于 275±5V 时，电网电压低于 110±5V 时）长达 3 秒，电磁炉关闭输出，蜂 家电维修资料网 www. 520101. com 9 鸣器鸣叫报警响，电网电压高于 275±5V 时显示代码 E3，电网电压低于 110±5V 时显示代码 E4，当电压在 1 分 钟恢复正常时（高压恢复到 255-260V，低压恢复到 120-135V），自动退出故障报警状态，恢复原来工作状态。 15．3．2．按开关键可以进入关机状态，进入关机状态后不报警，不显示故障代码 15．4、IGBT 温度传感器开路、短路保护： 15．4．1．当 IGBT 温度传感器出现开路、短路故障时，电磁炉关闭输出，蜂鸣器鸣叫报警响，数码管显示 E6， 此时按开关键可以进入关机状态，进入关机状态后不报警，不显示故障代码。 15．4．2．开路故障需延时 1 分钟后才判，短路故障应立即判。（防止低温误判） 15．5．炉面温度传感器开路、短路保护： 15．5．1．当炉面温度传感器出现开路、短路故障时，电磁炉关闭输出，蜂鸣器鸣叫报警响，数码管显示 E5，此 时按开关键可以进入关机状态，进入关机状态后不报警，不显示故障代码。 15．5．2．开路故障需延时 1 分钟后才判，短路故障应立即叛。（防止低温误判） 15．6．面板过热、防干烧、炉面热敏电阻失效保护： 15．6．1．（蒸煮、煲汤、火锅功能）陶瓷面板过热(汤锅底温度超过 200-220℃)或爆炒功能陶瓷面板过热(汤锅底温 度超过 250-260℃)时关闭功率输出，电磁炉关闭输出，蜂鸣器鸣叫报警响，数码管显示 E7。此时按开关键可以进 入关机状态，进入关机状态后不报警，不显示故障代码。 15．6．2．在蒸煮、煲汤、火锅功能下，当锅中的水烧干后，在 1-3 分钟内应能保护，电磁炉关闭输出，蜂鸣器鸣 叫报警响，数码管显示 E7。此时按开关键可以进入关机状态，进入关机状态后不报警，不显示故障代码。 15．6．3、电磁炉开机加热 8-10 分钟后，检测到温度不上升或上升幅度小及温度低于 50℃时，电磁炉关闭输出，蜂 鸣器鸣叫报警响，数码管显示 E7。此时按开关键可以进入关机状态，进入关机状态后不报警，不显示故障代码。 15．6．3．1．炉面热敏电阻失效保护只在上电初次开机才判，当关机后再次开机后不判此故障。 15．7、过流保护：当 IGBT 工作电流异常增大时，通过内部硬件保护使 IGBT 瞬间停止工作，电流恢复正常后，马上恢 复工作。另外，当电磁炉内部负载过重或有局部短路现象时，内部保险丝熔断，防止故障扩大。 15．8、两小时无人操作自动关机保护：当电磁炉在手动功能下连续两小时无人操作时，蜂鸣器鸣叫 5 声，并自动关 家电维修资料网 www. 520101. com 10 机（自动功能、定时功能除外） 16．蜂鸣器声： 16、1、上电声音：长响 1 声（响 0.5 秒） 16．2．按开机键开机、关机声音、按功能键、调整键、检锅声：响短声（响 0.25 秒） 16、3、自动功能结束声、定时关机声：短响 5 声。 16．4．故障报警声：鸣叫 七、C21-H2201 型电磁炉电路原理及分析： 1、C21-H2201 型电磁炉功率板原理图：  1 2 CN3 1 2 CN4 1 2 C5 0.3uF/1200VDC IBGT1 H20R1202 电磁线圈 R7 10R R6 4.7K R5 200K/0.5W R3 200K/0.5W R14 3K9J 嘉德龙电器有限公司 电磁炉 审核： 制图： L1 330uH C4 5u/400DC DW1 18V/0.5W 2 1 CN5 FAN BZ1 R120/4K +5V C14 10u/16V D1 1N4007 D2 1N4007 R12 10KJ R10 10K* C9 2A221J R9 10K R8 4.7K +18V C25 104 R27 6K2F R20 1K PWM RK1 15mOhm C3 104 R2 820 R1 200K/0.5W R11 3KF C7 221K/50V C2 102K/1KV R4 200K/0.5W AC=270V时，4.0V VCC R17 24K* +5V PWM VR1 680R R24 10K R16 2K7J C8 221 D4 4148 +5V D5 4148 +5V 2009-05-28 C24 104 R28 10KF +5V T RT1 25 -100K-B=3990 ℃ 1 2 3 CN9 TOP 根据功率确定 型号：JDL-C22A(B)4 AC 2 AC 1 + 3 - 4 BG1 20A/600V Q1 S8050D Q3 S8550D Q2 S8050D C27 104 R29 200K/0.5W R31 10K C30 2A221J R19 200K/0.5W R26 200K/0.5W R32 200K/0.5W Q5 SS8050D R37 200K/0.5W C26 224 C16 2u2/16V 1 2 CN2 N 1 2 CN1 L FUSE1 16A/250VAC RZ1 10D471K AC_L AC_N C1 2u/275VAC 100+-3uH D6 1N4007 +5V PORT0 PORT5 CLK DAT R21 1K* R40 43KJ 1 2 3 4 5 6 7 8 9 CN6 CON9 PORT3 PORT4 R15 4K7J R18 10K R22 22R/1W R30 680K/0.5W INPHA 显示板接口 IGBT驱动电路 风扇驱动电路 IGBT温度、炉面温度检知电路 同步控制电路 振荡电路 电流检知电路 交流电源（220V） 直流电源（+5V +18V） 电源电压检知电路 电浪涌保护电路 高压整流电路 C3N/PA5 1 C3P/PB2 2 PPWM/PA6 3 BZDR/TCC/PA7 4 VSS 5 OSCI/PB4 6 OSCO/PB3 7 RESET/PC5 8 CO2/PB7/ADC7 9 CO3/PB6/ADC6 10 PC1/ADC1 15 PC0/ADC0 16 VDD 17 PB0/C4P/VREF 18 PA1/CO1 19 PB1/C1P 20 PA2/C1N 21 PA0/C4N 22 C2N/PA3 23 C2P/PA4 24 PB5/CO4/ADC5 11 PC4/INT/ADC4 12 PC2/ADC2 14 PC3/ADC3 13 IC1 CKM001/CKM002-1 DW2 18V0.5W C12 104K C21 104Z E6 100uF10V R13 100R0.5W Vin 1 GND 2 Vout 3 U3 78L05 E1 4.7uF/450V C10 104Z DRAIN 5 DRAIN 6 DRAIN 7 DRAIN 8 SOURCE 1 SOURCE 2 FB 3 VDD 4 U2 VIPER12A D8 BYV26C L2 E2 1uF/50V D7 UF4007 L3 4.7uH400mA 1 2 3 4 E5 100uF/25V E3 100uF/16V D11 UF4007 +18V +5V +VCC E4 100uF/25V Q4 S8050D R41 1K R42 4.7K D9 4148 R44 20KJ R43 100KJ +5V C31 104 DAT CLK PORT0 PORT1 PORT2 PORT3 PORT4 PORT5 PORT6 家电维修资料网 www. 520101. com 11 八、检修方法： 3．1．资料准备： 3．1．1.首先准备好一张原理图，将整张图纸按功能划分为多个单元电路，再视具体的故障现象去判断故障出在哪个 单元电路，再去对这个单元电路做详细检查，当怀疑多个单元电路有故障时，一般检查顺序是先查供电通路，再查信 号通路。 3．1．2.针对本机型单元电路具体划分如附图： 3．2．工具准备： 3．2．1．维修台和维修员座位的地板上都应当放置绝缘橡胶垫。 3．2．2．各单元电路的通用检查方法是从后级往前级检查，主要工具采用示波器及万用表。 3．2．3．除加热检验外，一般主板电压检查，要求在被检验主板的插座上串一个 100W 左右的灯泡以对主板进行保 护，以避免故障进一步扩大。 3．3．各单元电路维修指导：（以下举例均为该单元电路的关键元器件和易损件） 3．3．1．交流电源部分：主要故障表现为整机无电。例如桥堆击穿，C4 聚丙烯电容容量减少，增大功率过程中炸机 都会导致保险丝 FUSE1 损坏、L1 扼流圈虚焊等都会出现该现象。 家电维修资料网 www. 520101. com 12 3．3．2．直流电源部分：主要故障表现为没有+5V、+18V 或+5V、+18V 偏高、偏低。例如整流管 D1、D2 击穿、电 源 IC VIPER12 击穿，故障现象为保险丝烧断从而整机无电；DW2 损坏会出现+5V、+18V 电压偏高、偏低从而炸 滤波电解电容。 3．3．3．风机、蜂鸣器控制部分：主要故障表现为蜂鸣器无声或变音、风机不转或转速下降导致 IGBT 过温保护(故 障代码提示)。例如：Q2 三极管 BE 极开路，会导致风机无法控制，故障现象为加热过程中很容易出现 IGBT 过温 保护(故障代码提示)。 3．3．4．浪涌保护部分：主要故障表现为无法开机或正常加热中出现非规律性间歇加热和炸机。例如 R10、R29、R26 阻值变化或虚焊，芯片（1）脚电阻分压如果升高，浪涌保护灵敏度就会偏高从而出现无法开机或正常加热中出现 非规律性间歇加热现象；如果电阻分压偏低，浪涌失去作用，在很恶劣的电网环境下容易出现炸机现象。 3．3．5．电压取样部分：主要故障表现为高、低压保护点不准确，很容易出现高压或欠压保护(故障代码提示)和功率 过大或过小等。例如 R1、R29、R12 阻值变化或虚焊就会容易出现上述现象。 3．3．6．电流取样部分：主要故障表现为功率调不上去或功率过高等。例如 VR1、R2 阻值变化或损坏会出现上述现 象。 3．3．7．同步电路部分：主要故障表现为电磁炉出现检锅错误(故障代码提示)和无法正常启动。例如 R4、R5、R32、 R37、R3、R19、R15、R17 阻值变化均会影响芯片（20）脚、（19）脚的分压，这两脚电压的差值直接影响检锅和 主振电路的起振，差值要求控制在 30mV~200mV 之间，否则容易出现上述故障现象。 家电维修资料网 www. 520101. com 13 3．3．8．IGBT、炉面过热保护部分：主要故障表现为电磁炉不工作伴随报警（故障代码提示），工作几分钟后报警（故 障代码提示）等，例如 RT1、R28、炉底热敏电阻损坏或虚焊会出现该现象。 3．3．9．驱动电路部分：主要故障表现为电磁炉不工作和上电炸机，例如 Q1、Q2、Q3、Q4 损坏或虚焊会出现该现 象。 3．3．10．振荡电路部分：此部分是整机的关键，可以说前面那么多单元电路主要都是为了本部分能够良好的工作而 设计的，并且本部分工作在高压状态下，IGBT 反向电压达到 1000 多伏，测量时一定要使用高压探头，本部分主 要故障表现为电磁炉不工作和炸机，例如 C5 谐振电容容量变小或失效会直接导致功率上不去或炸机，线圈盘局部 短路或开路会直接影响线盘的温升和炸机，IGBT 击穿很容易导致桥堆 BG1、保险丝 FUSE1、驱动电路损坏，检修 时要全面检测。 3．3．11．以上是针对主板部分，检修时应确保所使用的灯板是良品，对于灯板部分如无显示 ，无功能，显示错乱等， 主要检查排线，驱动 IC，数码管等。 九、故障代码： 家电维修资料网 www. 520101. com
