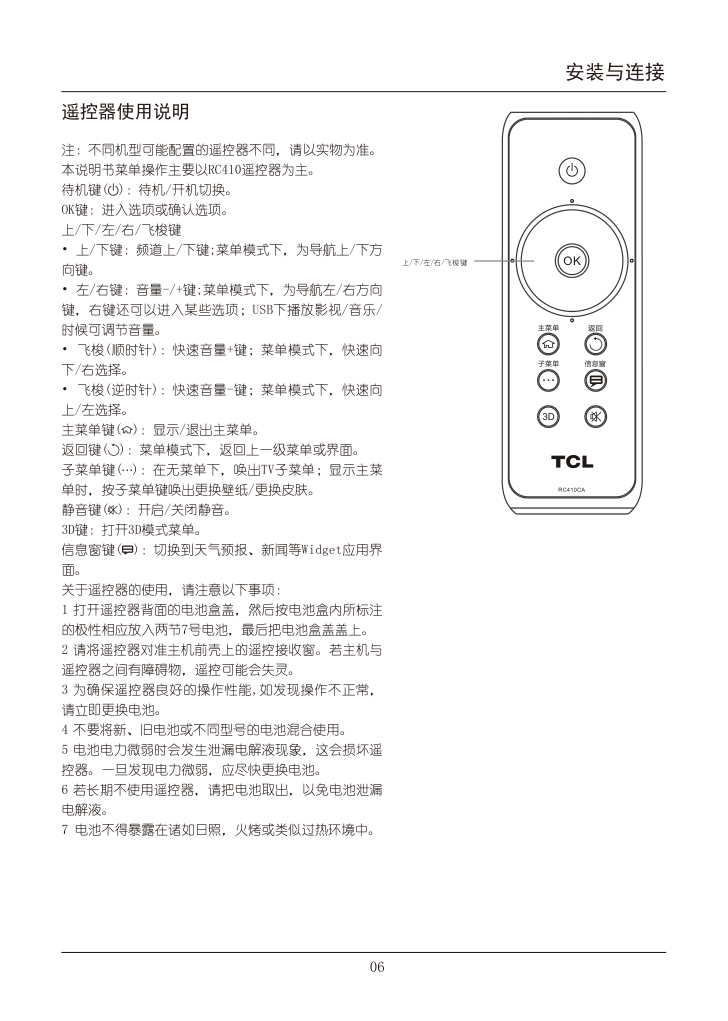

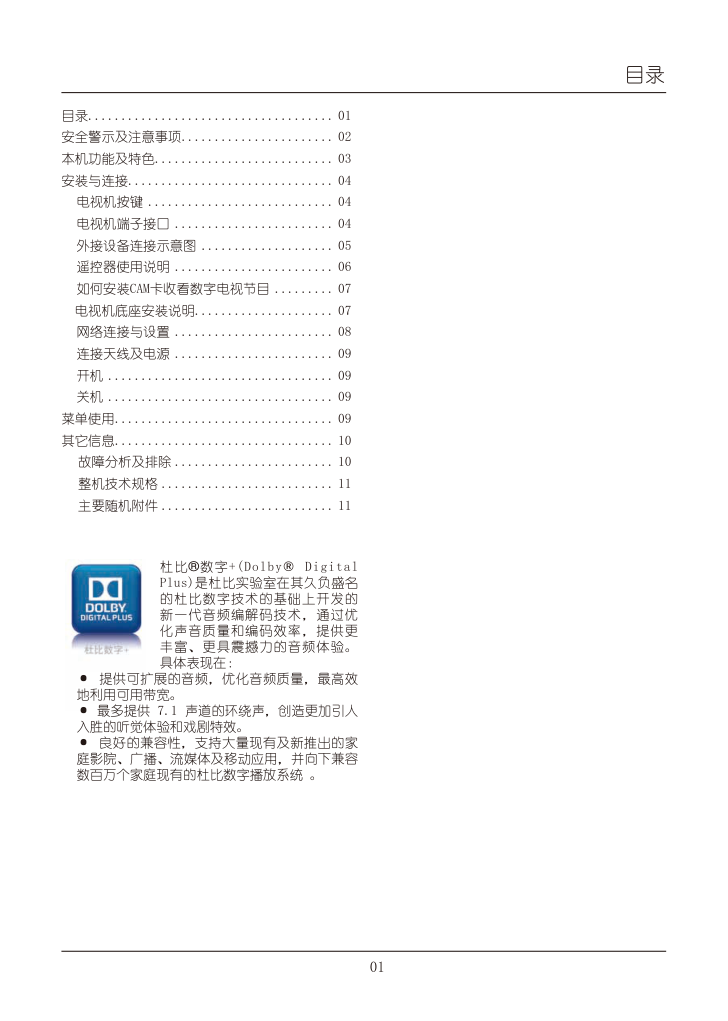

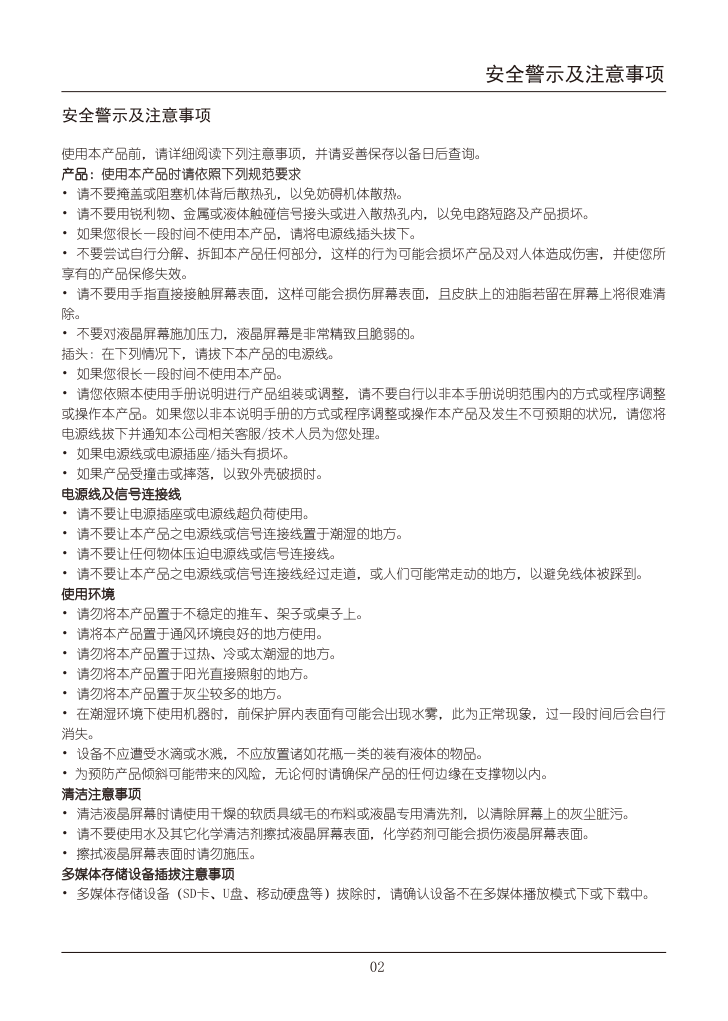

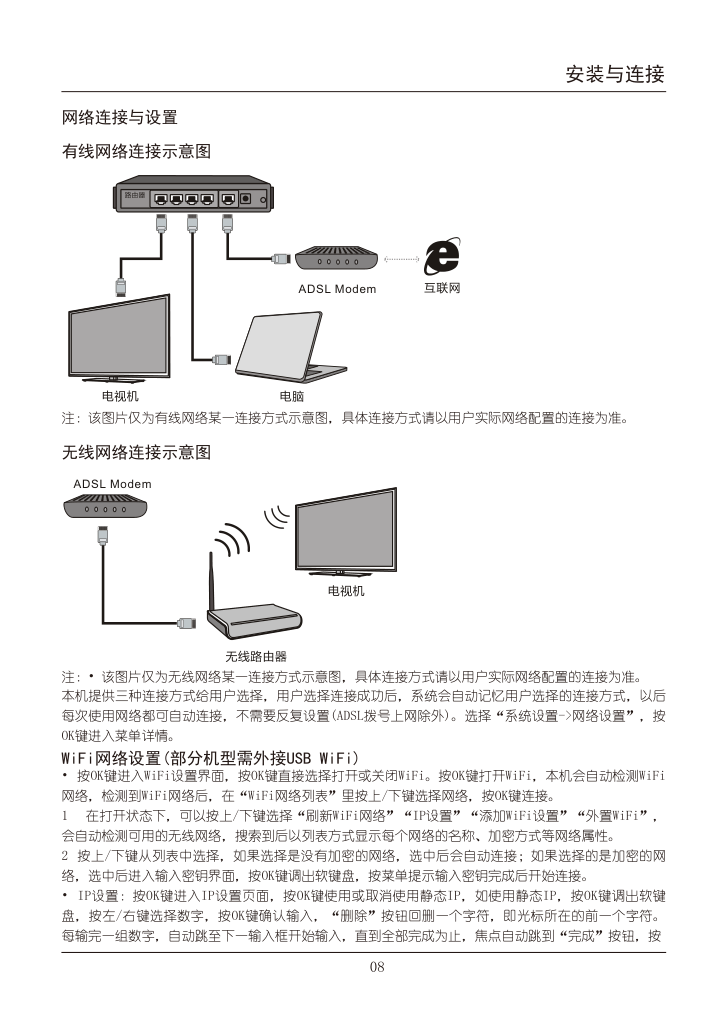

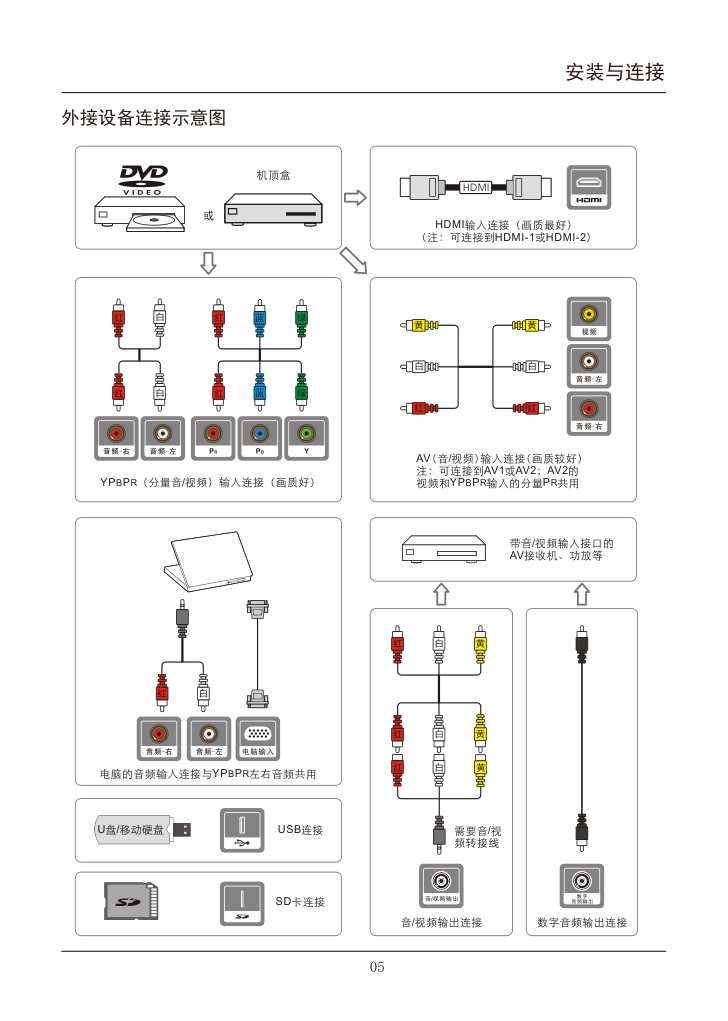

使用说明书 尊敬的客户，因本机功能较多，为了充分有效地应用各项功能， 使用前，请您详细阅读本机使用说明书。 L43V7300A-3D/L46V7300A-3D/L55V7300A-3D L32E5390A-3D/L43E5390A-3D/L48E5390A-3D L55E5390A-3D/L43E5310A-3D/L48E5310A-3D 液晶电视 01 目录 目录..................................... 01 安全警示及注意事项....................... 02 本机功能及特色........................... 03 安装与连接............................... 04 电视机按键 ............................ 04 电视机端子接口 ........................ 04 外接设备连接示意图 .................... 05 遥控器使用说明 ........................ 06 如何安装CAM卡收看数字电视节目 ......... 07 电视机底座安装说明..................... 07 网络连接与设置 ........................ 08 连接天线及电源 ........................ 09 开机 .................................. 09 关机 .................................. 09 菜单使用................................. 09 其它信息................................. 10 故障分析及排除 ........................ 10 整机技术规格 .......................... 11 主要随机附件 .......................... 11 杜比®数字+(Dolby® Digital Plus)是杜比实验室在其久负盛名 的杜比数字技术的基础上开发的 新一代音频编解码技术，通过优 化声音质量和编码效率，提供更 丰富、更具震撼力的音频体验。 具体表现在： · 提供可扩展的音频，优化音频质量，最高效 地利用可用带宽。 · 最多提供 7.1 声道的环绕声，创造更加引人 入胜的听觉体验和戏剧特效。 · 良好的兼容性，支持大量现有及新推出的家 庭影院、广播、流媒体及移动应用，并向下兼容 数百万个家庭现有的杜比数字播放系统 。 · 提供可扩展的音频，优化音频质量，最高效 地利用可用带宽。 · 最多提供 7.1 声道的环绕声，创造更加引人 02 安全警示及注意事项 安全警示及注意事项 使用本产品前，请详细阅读下列注意事项，并请妥善保存以备日后查询。 产品：使用本产品时请依照下列规范要求 • 请不要掩盖或阻塞机体背后散热孔，以免妨碍机体散热。 • 请不要用锐利物、金属或液体触碰信号接头或进入散热孔内，以免电路短路及产品损坏。 • 如果您很长一段时间不使用本产品，请将电源线插头拔下。 • 不要尝试自行分解、拆卸本产品任何部分，这样的行为可能会损坏产品及对人体造成伤害，并使您所 享有的产品保修失效。 • 请不要用手指直接接触屏幕表面，这样可能会损伤屏幕表面，且皮肤上的油脂若留在屏幕上将很难清 除。 • 不要对液晶屏幕施加压力，液晶屏幕是非常精致且脆弱的。 插头：在下列情况下，请拔下本产品的电源线。 • 如果您很长一段时间不使用本产品。 • 请您依照本使用手册说明进行产品组装或调整，请不要自行以非本手册说明范围内的方式或程序调整 或操作本产品。如果您以非本说明手册的方式或程序调整或操作本产品及发生不可预期的状况，请您将 电源线拔下并通知本公司相关客服/技术人员为您处理。 • 如果电源线或电源插座/插头有损坏。 • 如果产品受撞击或摔落，以致外壳破损时。 电源线及信号连接线 • 请不要让电源插座或电源线超负荷使用。 • 请不要让本产品之电源线或信号连接线置于潮湿的地方。 • 请不要让任何物体压迫电源线或信号连接线。 • 请不要让本产品之电源线或信号连接线经过走道，或人们可能常走动的地方，以避免线体被踩到。 使用环境 • 请勿将本产品置于不稳定的推车、架子或桌子上。 • 请将本产品置于通风环境良好的地方使用。 • 请勿将本产品置于过热、冷或太潮湿的地方。 • 请勿将本产品置于阳光直接照射的地方。 • 请勿将本产品置于灰尘较多的地方。 • 在潮湿环境下使用机器时，前保护屏内表面有可能会出现水雾，此为正常现象，过一段时间后会自行 消失。 • 设备不应遭受水滴或水溅，不应放置诸如花瓶一类的装有液体的物品。 • 为预防产品倾斜可能带来的风险，无论何时请确保产品的任何边缘在支撑物以内。 清洁注意事项 • 清洁液晶屏幕时请使用干燥的软质具绒毛的布料或液晶专用清洗剂，以清除屏幕上的灰尘脏污。 • 请不要使用水及其它化学清洁剂擦拭液晶屏幕表面，化学药剂可能会损伤液晶屏幕表面。 • 擦拭液晶屏幕表面时请勿施压。 多媒体存储设备插拔注意事项 • 多媒体存储设备（SD卡、U盘、移动硬盘等）拔除时，请确认设备不在多媒体播放模式下或下载中。 03 本机功能及特色 本机功能 电视机功能 • 全功能红外线遥控 • 全频道自动调谐 • 数字DVB-C与模拟一体接收机 • ATV、DTV、AV1、AV2、YPBPR（分量）、PC（电脑）及数字 HDMI 、USB接口 • 支持SDTV及HDTV模式（480i/480p、576i/576p、720p、1080i/1080p） • TV状态无信号15分钟自动待机 • 多媒体USB接口，具有电影、音乐、图片播放功能 • 智能音量 • 多种声音效果模式 • 具有壁挂、桌面声音场景选择 • 提供SD卡接口用于下载和安装应用程序 电脑显示器功能 • 提供大屏幕显示，高分辨率以及极好的彩色精确度 • 提供动态的显示区域，自动调整大小、自动居中，以及完美的几何图形 • 支持电脑音源接入 • 支持多种电脑显示格式，并有逐点显示功能 多媒体功能 • 智能化用户界面，操作简单 • 图片浏览、音乐播放、视频播放 • 支持SD卡、U盘、USB移动硬盘、MP3等存储设备 本机特色 • 自然光技术，更节能护眼 • 高清视频播放，支持1080P H.264/TS流/MPEG2及720P RM/RMVB格式的高清晰视频文件及AVI、MPEG4、 MPEG1等视频格式 • JPEG/BMP等图片文件及MP3/WMA等音乐文件播放 • 多种画质处理技术应用：3D亮色分离、动态对比度、彩色边缘改善，使画面更清晰亮丽 • 天气预报、股票行情、新闻等 • 支持模拟电视PAL DK、I、BG制式 • 3D功能 • Android智能电视系统 • 支持语音控制 • 支持手势识别和体感游戏 • 网络影院 • 支持USB接口的鼠标和键盘等外部设备 • Android应用商店提供大量可供下载程序、游戏和工具应用 本机注意事项 • SD存储之内容为电视系统重要信息，为保障您的电视正常工作，请勿在开机状态下插拔SD卡。 • 本产品的性能在不断改进之中，所有产品的规格（包括功能、外观和颜色等）以实物为准，如有更 改，恕不另行通知。 04 安装与连接 电视机按键 1 OK键 菜单模式下，确认选项。 2 主菜单( )键 显示主菜单，主菜单和信源之间的切换。 3 音量-/+键 减/增调节音量。 4 频道上/下( / )键 切换上一频道/下一频道。 5 待机( )键 待机/开机切换(待机键在机器右侧或右下位 置，不同机型位置有所区别)。 电视机端子接口 注意：以下仅为各端子接口示意图，实际位置不同机型有可能不同。 USB SD AV2 ( : - - 2 / HDMI AV1 PCMCIA ( : YPBPR ( : - - YPBPR PCMCIA / AV2/YPBPR AV1 05 安装与连接 外接设备连接示意图 HDMI HDMI HDMI-1 HDMI-2 YPBPR / AV / AV1 AV2 AV2 YPBPR PR / AV YPBPR / / / U / USB SD Y PB PR 06 安装与连接 遥控器使用说明 注：不同机型可能配置的遥控器不同，请以实物为准。 本说明书菜单操作主要以RC410遥控器为主。 待机键( )：待机/开机切换。 OK键：进入选项或确认选项。 上/下/左/右/飞梭键 • 上/下键：频道上/下键;菜单模式下，为导航上/下方 向键。 • 左/右键：音量-/+键;菜单模式下，为导航左/右方向 键，右键还可以进入某些选项；USB下播放影视/音乐/ 时候可调节音量。 • 飞梭(顺时针)：快速音量+键；菜单模式下，快速向 下/右选择。 • 飞梭(逆时针)：快速音量-键；菜单模式下，快速向 上/左选择。 主菜单键( )：显示/退出主菜单。 返回键( )：菜单模式下，返回上一级菜单或界面。 子菜单键( )：在无菜单下，唤出TV子菜单；显示主菜 单时，按子菜单键唤出更换壁纸/更换皮肤。 静音键( )：开启/关闭静音。 3D键：打开3D模式菜单。 信息窗键( )：切换到天气预报、新闻等Widget应用界 面。 关于遥控器的使用，请注意以下事项： 1 打开遥控器背面的电池盒盖，然后按电池盒内所标注 的极性相应放入两节7号电池，最后把电池盒盖盖上。 2 请将遥控器对准主机前壳上的遥控接收窗。若主机与 遥控器之间有障碍物，遥控可能会失灵。 3 为确保遥控器良好的操作性能,如发现操作不正常， 请立即更换电池。 4 不要将新、旧电池或不同型号的电池混合使用。 5 电池电力微弱时会发生泄漏电解液现象，这会损坏遥 控器。一旦发现电力微弱，应尽快更换电池。 6 若长期不使用遥控器，请把电池取出，以免电池泄漏 电解液。 7 电池不得暴露在诸如日照，火烤或类似过热环境中。 OK 07 如何安装CAM卡收看数字电视节目 本产品是数字一体机，可以通过电视机上的PCMCIA扩展插槽，插上CAM卡(大卡)和智能卡（小卡），接 上有线电视线，就可以直接收看数字电视节目。 1 使用时，面朝电视机正面，将不贴供应商标识CAM卡的面，插入电视机的PCMCIA卡插槽中，此时电视 机会显示“CI卡插入”。 2 然后将不带金属片的正面智能卡插入CAM卡中，确认CAM卡和智能卡完全插入后，接上有线电视线，搜 台后，电视机可正常收看相应的数字节目。 注： • 由于数字电视卡是当地有线电视营运商采用的播放传输方式来确定的，如果当地有线营运商没有提供 单独使用数字卡功能业务，那就只能通过外置机顶盒来接收信号。具体请咨询当地有线电视运营商。 • 建议先插CAM卡（大卡），再插智能卡（小卡），否则容易导致智能卡与CAM卡错位。 安装与连接 CAM 1：打开纸箱，取出电视 机、零散配件和底座（部 分机型不含底座）。 2：避免损伤液晶屏，在台 面铺上超出电视机的软质 垫布，将电视机液晶屏朝 下置于软质垫布上，用螺 钉把底座脖子固定在电视 机上。 3：用螺钉把底座和电视机 连接起来。 4：安装完成。 *注：垫片的形状和螺钉数 量以实际为准；部分机型 底座脖子可能固定在机身 上；部分机型不含底座。 电视机底座安装说明 4 3 1 2 08 安装与连接 网络连接与设置 本机提供三种连接方式给用户选择，用户选择连接成功后，系统会自动记忆用户选择的连接方式，以后 每次使用网络都可自动连接，不需要反复设置(ADSL拨号上网除外)。选择“系统设置->网络设置”，按 OK键进入菜单详情。 WiFi网络设置(部分机型需外接USB WiFi) • 按OK键进入WiFi设置界面，按OK键直接选择打开或关闭WiFi。按OK键打开WiFi，本机会自动检测WiFi 网络，检测到WiFi网络后，在“WiFi网络列表”里按上/下键选择网络，按OK键连接。 1 在打开状态下，可以按上/下键选择“刷新WiFi网络”“IP设置”“添加WiFi设置”“外置WiFi”， 会自动检测可用的无线网络，搜索到后以列表方式显示每个网络的名称、加密方式等网络属性。 2 按上/下键从列表中选择，如果选择是没有加密的网络，选中后会自动连接；如果选择的是加密的网 络，选中后进入输入密钥界面，按OK键调出软键盘，按菜单提示输入密钥完成后开始连接。 • IP设置：按OK键进入IP设置页面，按OK键使用或取消使用静态IP，如使用静态IP，按OK键调出软键 盘，按左/右键选择数字，按OK键确认输入，“删除”按钮回删一个字符，即光标所在的前一个字符。 每输完一组数字，自动跳至下一输入框开始输入，直到全部完成为止，焦点自动跳到“完成”按钮，按 有线网络连接示意图 无线网络连接示意图 注：• 该图片仅为无线网络某一连接方式示意图，具体连接方式请以用户实际网络配置的连接为准。 注：该图片仅为有线网络某一连接方式示意图，具体连接方式请以用户实际网络配置的连接为准。 ADSL Modem ADSL Modem 09 OK键保存输入并开始自动连接网络。 • 添加WiFi设置：增加新的WiFi网络。 • 外置WiFi：通过USB接口连接到电视机的无线WiFi设备 （注：外置WiFi和内置WiFi同一时间只有一个起作用。） 有线网络设置 • 如果用户网络可动态获取IP地址，可选择“自动获取IP地址”进行网络连接。 • 如果需要输入静态IP，可以选择“手动设置IP地址”。进入手动输入IP地址界面后，按左/右键选择 数字，按OK键确认输入，“删除”按钮回删一个字符，即光标所在的前一个字符。每输完一组数字，自 动跳至下一输入框开始输入，直到全部完成为止，焦点自动跳到“完成”按钮，按OK键保存输入并开始 自动连接网络。 ADSL拨号上网 • 第一次进入ADSL设置时，用户名和密码为空，焦点在“用户名”输入框，按OK键调出软键盘，输入用 户名后,选择完成,按返回键返回输入框，按下键移动到“密码”输入框，同样方式完成密码输入后返回 输入框。 网络连接向导 • 指导用户连接网络。 安装与连接 菜单使用 连接天线及电源 请将天线或有线电视插头与本机的天线接口连接，将电视机连接至交流电源插座。 开机 接AC220V电源，电视机进入待机状态，按遥控器或电视机上的待机键，电视机开机。 注：部分机型的电源开关在电视机背面。 关机 电视机开机时，按遥控器或电视机上的待机键，电视机进入待机状态。 注：若是停电或长时间不使用，请及时将交流电源线插头拔出插座。 菜单使用 1 按下遥控器的主菜单键开启本机的主菜单。 2 按上下左右键选择菜单。 3 按OK键进入菜单。 4 按上/下/左/右或飞梭键移动焦点；在某些菜单界面，左/右键可用于翻页。 5 按返回键返回上一级菜单；按主菜单键返回到主菜单。 注：各种机型配置的遥控器可能不一样，具体以实物为准。 10 其它信息 无图像无伴音 家中保险丝、断路器不正常。 电源插座开关没打开。 电源线路接触不良。 检查信号源。 无彩色 是否为黑白电视节目。电脑模式 下黑屏（即做电脑显示器使用 时） 可能是由于电脑所设置的分辨率 无法识别，建议更改为最佳分辨 率或其他Windows系统标准分辨 率。 火花干扰 出现黑色斑点、水平条纹或图像 出现摇摆、飘动。这些现象通常 是由来自汽车点火系统、霓虹 灯、电动钻或其它电子装置上的 干扰所引起的。使天线远离干扰 源。 遥控器不能操作 需要更换电池。 电池的极性安装不正确。 主机电源没接通。 无图像，有伴音 调整亮度、对比度模拟量。 有可能电视台出现故障。 重影干扰 重影是由经过双通路的电视 信号引起的，一是直接通 路；另一个是反射高楼、山 脉或其它物体的通路。改变 天线的方向及位置可改进接 收效果。 图像有杂乱波纹 通 常 是 由 于 当 地 干 扰 造 成 的。例如汽车、日光灯、电 吹风等。 调节天线使干扰减至最小。 无线电频率干扰 此干扰产生移动波纹或斜 纹，有时使图像失去对比 度。例如:手机等,使机器远 离干扰源。 有雪花点及干扰 若天线被搁置在电视信号微弱的边缘地带，图像上会布满斑点。 当信号特别微弱时，则需要架设特殊天线方可改进接收效果。 调节室内、室外天线。 检测天线连接处。 调节频道微调。 可能电视台出现故障。 图像正常，无伴音 可能音量没打开，按音量加 键 。 有 可 能 电 视 台 出 现 故 障。 故障分析及排除 11 整机技术规格 工作电压：220V~ 50Hz或100-240V~ 50/60Hz （具体以后牌为准） 环境：工作温度：5 。C—35 。C 工作湿度：20%—80% 储存温度：-15 。C—45 。C 储存湿度：10%—90% 接收频道：470MHz 全频道有线电视 （DS1—57CH Z1—Z38CH） 适合制式：TV：PAL DK/I, AV：NTSC、PAL 状态显示方式：屏幕显示 调整状态指示：屏幕视窗菜单 射频天线输入：75Ω 不平衡 AV视频接口（输入）：75Ω, 1.0Vp-p AV音频接口（输入）：10kΩ, 0.5Vrms AV视频接口（输出）：75Ω, 1.0Vp-p AV音频接口（输出）：10kΩ, 0.3Vrms 网络接口：RJ45/10/100m.BASE 主要随机附件 • 遥控器一个 • 说明书、保修卡等 • 部分机型无此项配件：电源线一根、音视频转接线一根 • SD卡一个 型号 伴音输出 额定消耗功率 可视图像 主机尺寸(不带底座) 主机质量 (kg) 声压级 对角线尺寸(cm) (宽X高X厚mm) L43V7300A-3D ≥75db 130W 约108 979X586X55 约13.5 L46V7300A-3D ≥75db 120W 约118 1058X632X56 约14 L55V7300A-3D ≥75db 160W 约139 1250X732X56 约17.9 L32E5390A-3D ≥72db 50W 约80 730.5X439.1X60.5 约10.5 L43E5390A-3D ≥75db 100W 约108 976.7X571X57 约15.5 L48E5390A-3D ≥75db 130W 约121 1090X640X57.5 约16.5 L55E5390A-3D ≥75db 130W 约139 1247X732X55 约25.5 L43E5310A-3D ≥75db 100W 约108 976.7X571X57 约15.5 L48E5310A-3D ≥75db 130W 约121 1090X640X57.5 约16.5 环保注意事项和说明： 保护环境是每个社会成员的责任和义务。请您在使用本产品时，关注以下事宜。 1 节能：节能不仅是保护环境的需要，同时也可为您节省电费。 • 不观看电视时，请关闭电源开关（切断电源），以节约能源。 • 电视机在待机状态下同样会消耗电能，若较长时间不观看电视时，请尽可能关闭电源开关，不要使电视机长时间处 于待机状态。 • 通过降低显示屏的亮度可降低电视机使用过程中的能耗。建议您根据家庭收看环境选择低能耗的工作模式。如果您 购买的电视机具有背光亮度调整功能，通过降低显示屏的背光亮度可有效降低电视机的能耗。 2 环保使用期限和有害物质 产品及遥控器上的“环保使用期限”如左图所示。本产品及遥控器的“环保使用期限”为10年，电池等可更 换部件环保使用期限可能与产品的环保使用期限不同。只有在本使用说明书所述的正常环境下使用本产品 时,“环保使用期限”才有效。 产品中有毒有害物质或元素的名称及含量: 本产品外壳阻燃性能等级低于2级。 3 产品的回收和再利用 • 本产品采用有利于资源综合利用和无害化处理的设计方案，在现有技术情况下，尽可能采用了无毒无害（或低毒低 害）以及便于回收利用的材料。本公司保证提供符合标准、满足环保要求的可更换部件，产品若需要维修或更换部件 请与本公司售后服务部门联系。 • 产品废弃后，请不要随便丢弃，应送交国家认可有处理资格的企业进行回收处理。若需要了解产品废弃后回收的相 关信息请与本公司售后服务部门联系。 4 关于中国环境标志认证说明 电视机已列入中国环境标志认证，如果您购买的电视机或其包装上具有中国环境标志，说明该产品已经通过了中国环 境标志认证。证明该产品不仅质量合格，且与同类产品相比，具有低毒少害、节约能源和资源、易于回收再利用和处 置等优势，符合特定的环境保护要求，对生态环境更为有利。您可在环境保护部网站(http://www.mep.gov.cn)上浏览 到关于环境标志的信息。 TCL集团股份有限公司 地址:广东省惠州市仲恺高新技术开发区十九号小区 服务热线:4008-123456 传真:0752-2636307 邮编:516006 版本：72-MT3200-002 产品执行标准号:Q/WP2045-2011 产品标准备案号:QB/441300331907-2011 尊敬的客户:如在使用中遇到问题，请拨打TCL全国 统一用户服务热线4008-123456咨询 公司维修服务部地址请咨询4008-123456
