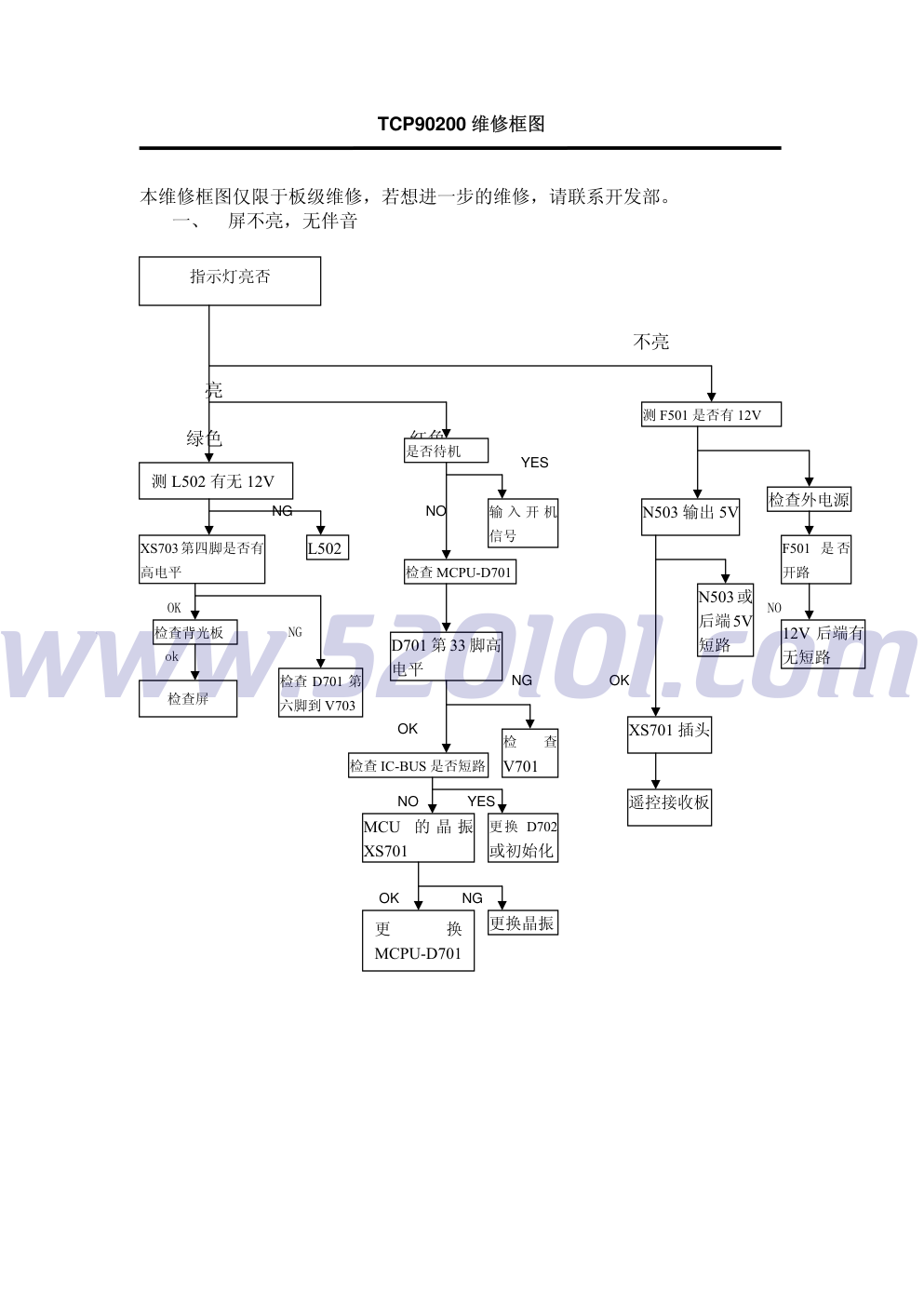

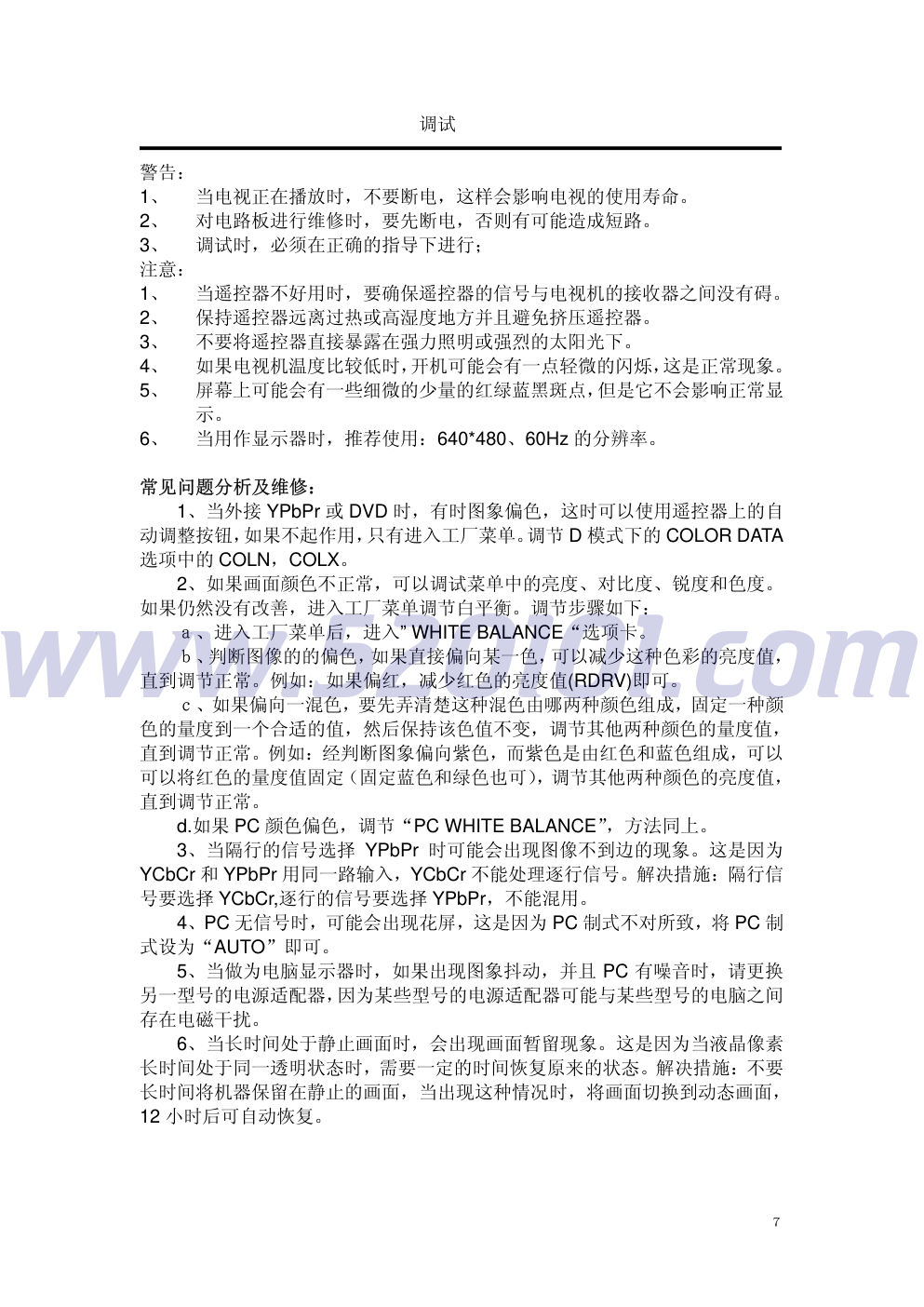

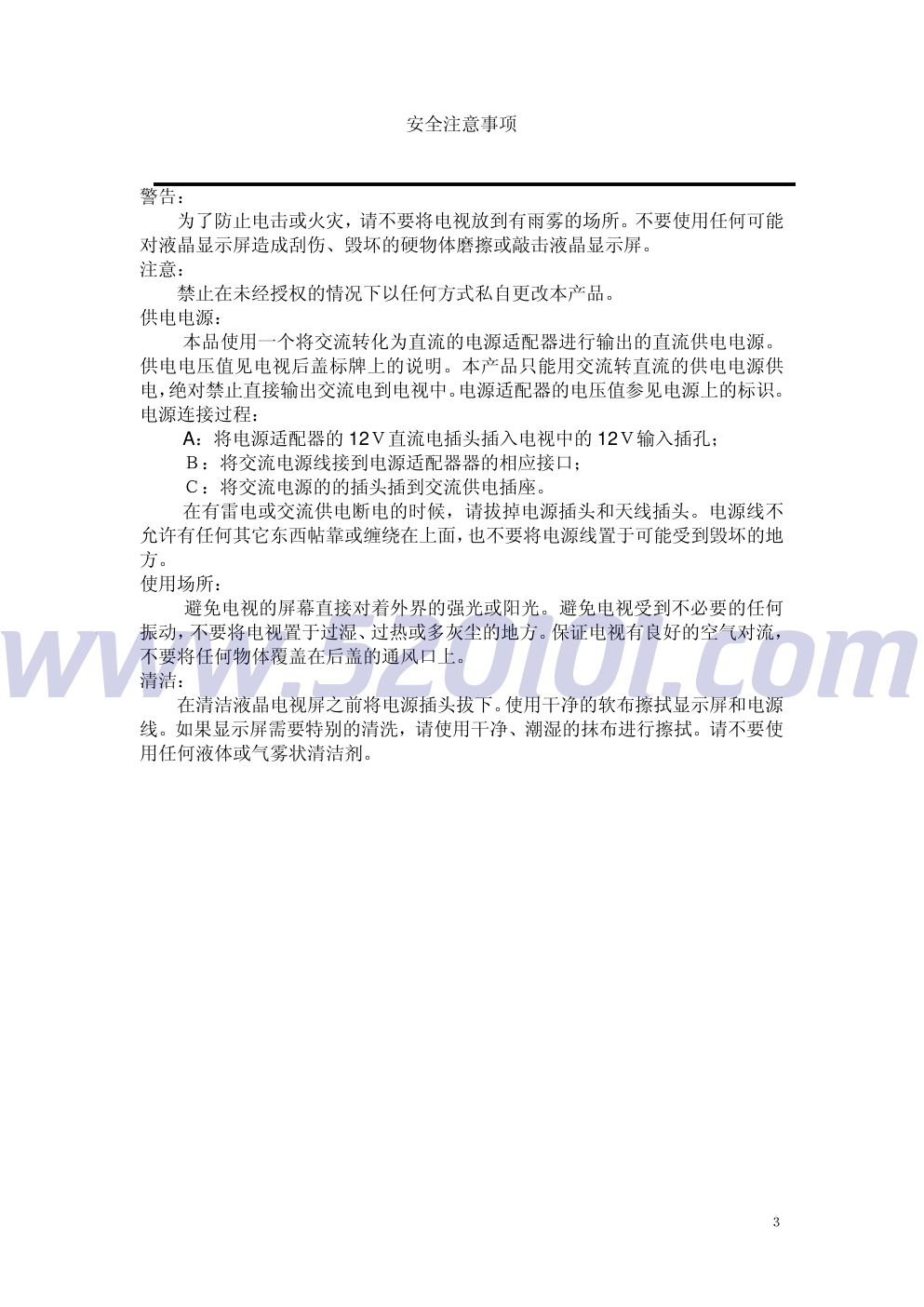

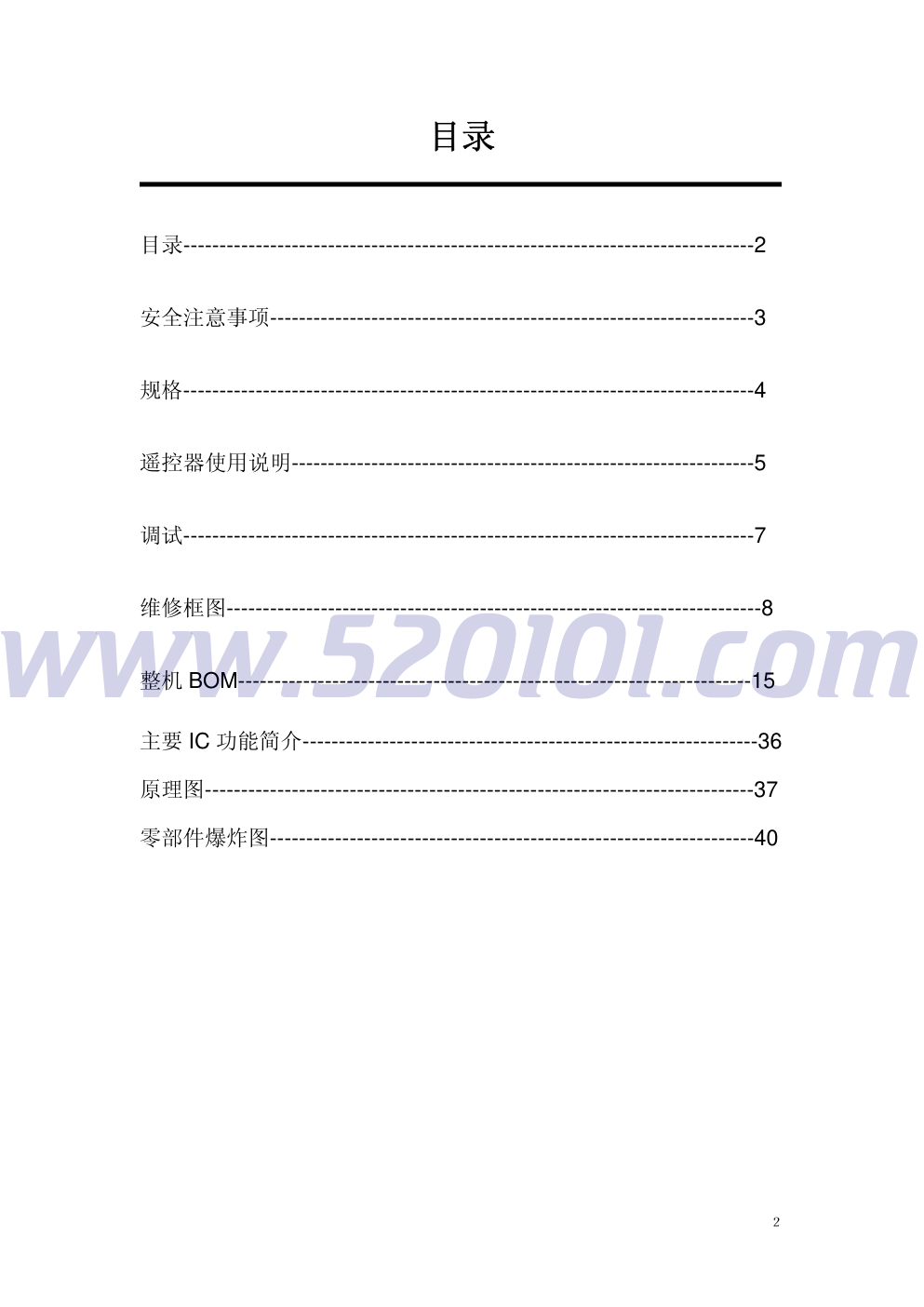

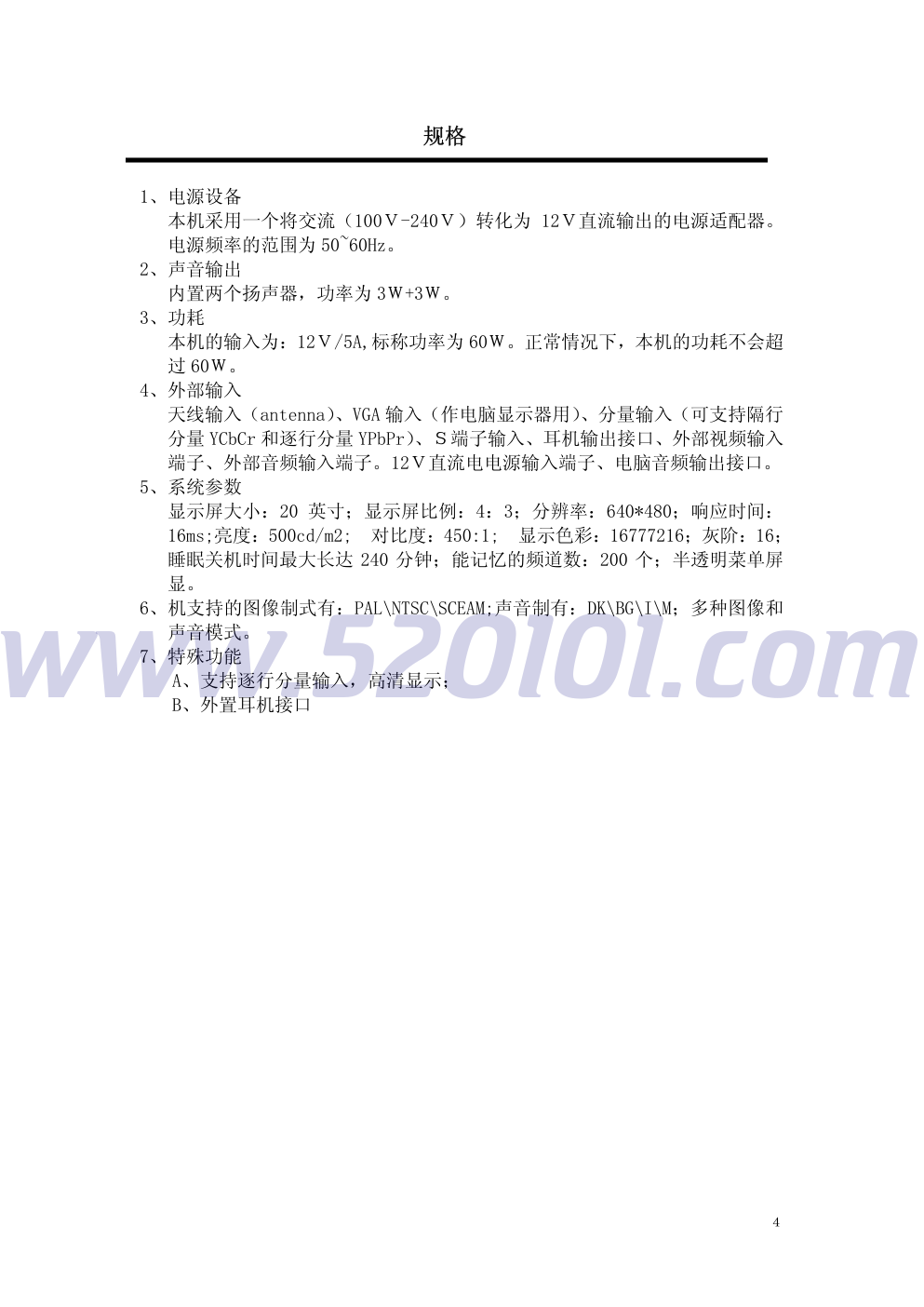

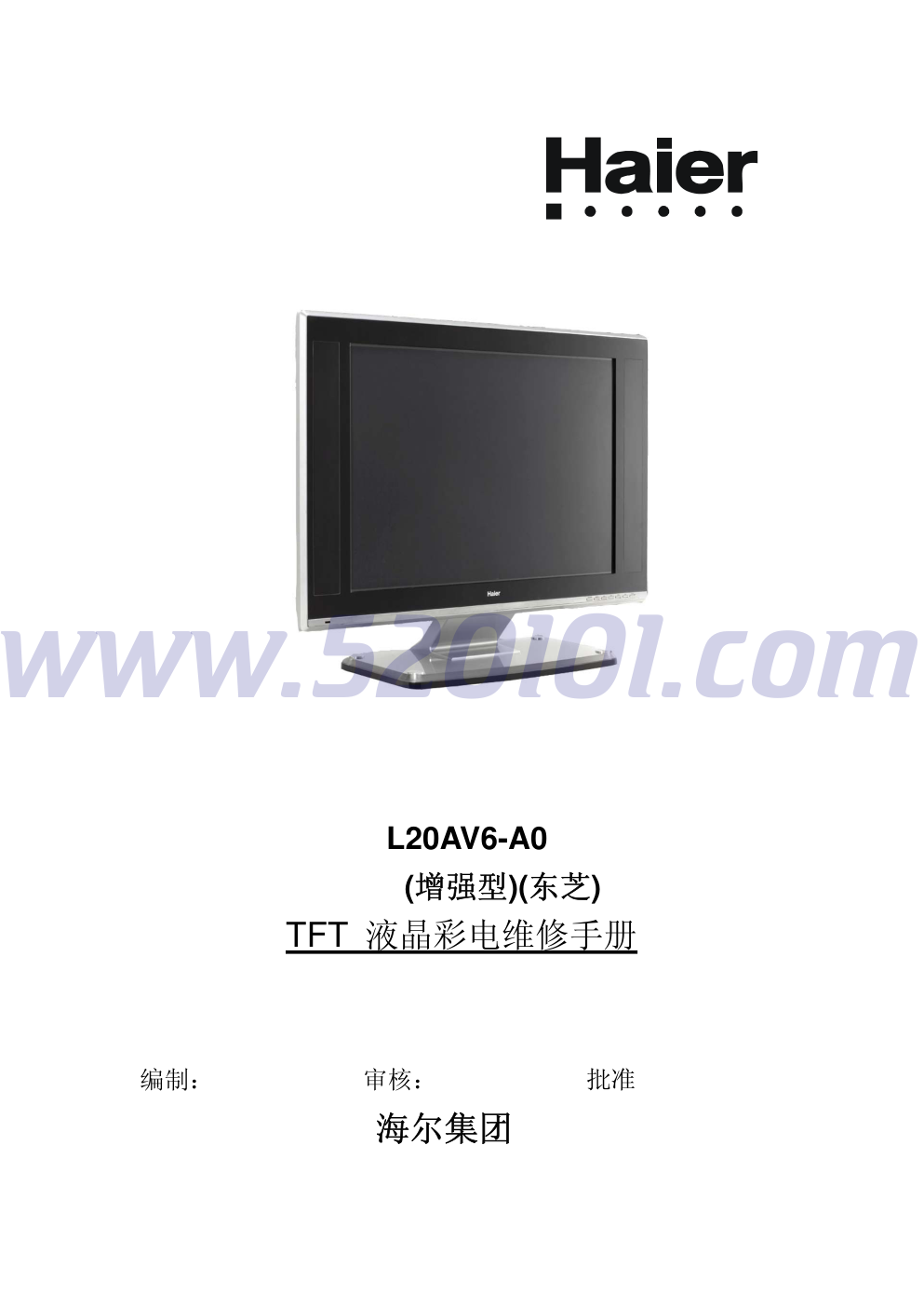

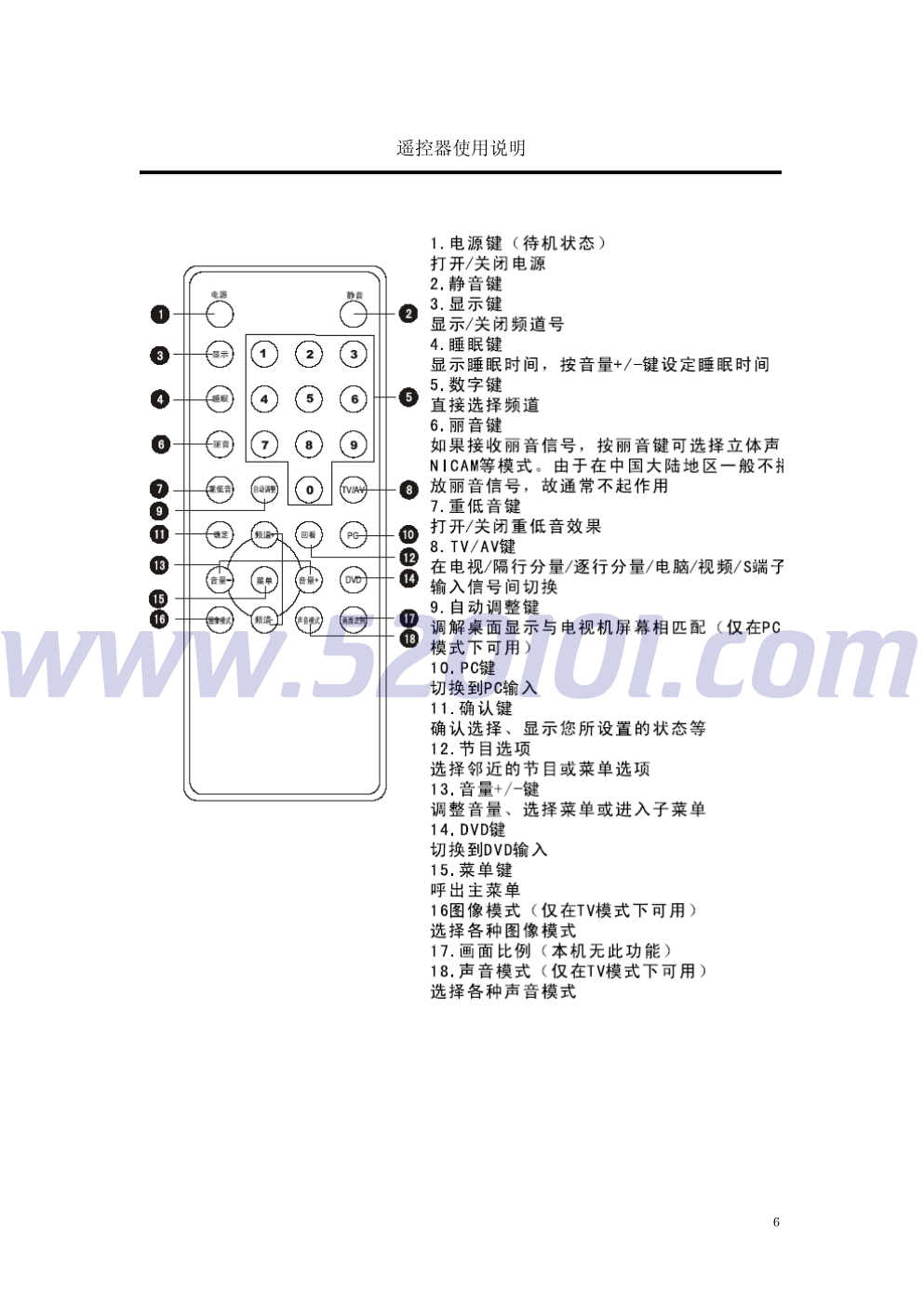

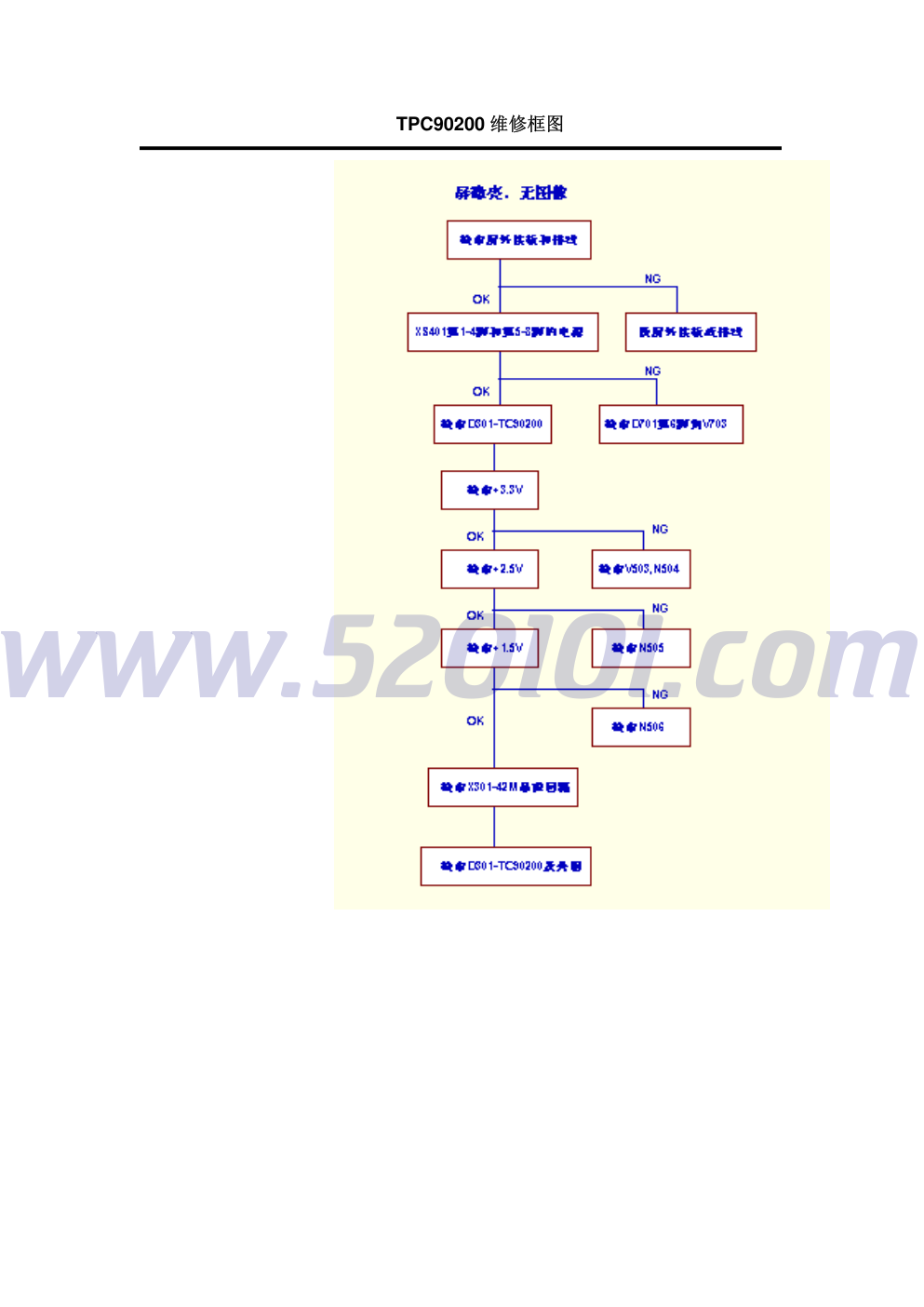

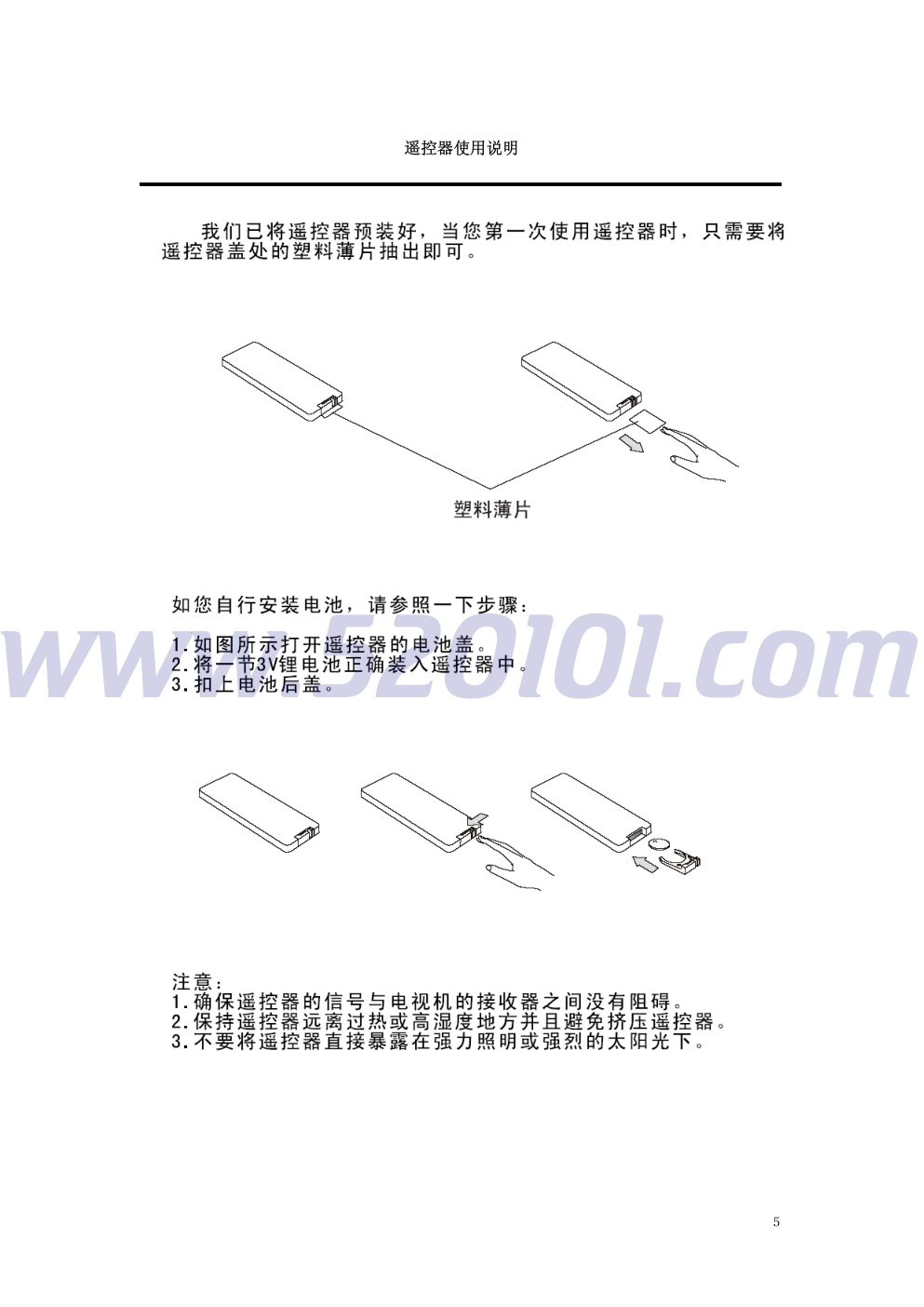

L20AV6-A0 (增强型)(东芝) TFT 液晶彩电维修手册 编制： 审核： 批准 海尔集团 www.520101.co ２ 目录 目录-------------------------------------------------------------------------------2 安全注意事项-------------------------------------------------------------------3 规格-------------------------------------------------------------------------------4 遥控器使用说明----------------------------------------------------------------5 调试-------------------------------------------------------------------------------7 维修框图--------------------------------------------------------------------------8 整机 BOM-----------------------------------------------------------------------15 主要 IC 功能简介---------------------------------------------------------------36 原理图----------------------------------------------------------------------------37 零部件爆炸图-------------------------------------------------------------------40 www.520101.co ３ 安全注意事项 警告： 为了防止电击或火灾，请不要将电视放到有雨雾的场所。不要使用任何可能 对液晶显示屏造成刮伤、毁坏的硬物体磨擦或敲击液晶显示屏。 注意： 禁止在未经授权的情况下以任何方式私自更改本产品。 供电电源： 本品使用一个将交流转化为直流的电源适配器进行输出的直流供电电源。 供电电压值见电视后盖标牌上的说明。本产品只能用交流转直流的供电电源供 电，绝对禁止直接输出交流电到电视中。电源适配器的电压值参见电源上的标识。 电源连接过程： A：将电源适配器的 12Ｖ直流电插头插入电视中的 12Ｖ输入插孔； Ｂ：将交流电源线接到电源适配器器的相应接口； Ｃ：将交流电源的的插头插到交流供电插座。 在有雷电或交流供电断电的时候，请拔掉电源插头和天线插头。电源线不 允许有任何其它东西帖靠或缠绕在上面，也不要将电源线置于可能受到毁坏的地 方。 使用场所： 避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的任何 振动，不要将电视置于过湿、过热或多灰尘的地方。保证电视有良好的空气对流， 不要将任何物体覆盖在后盖的通风口上。 清洁： 在清洁液晶电视屏之前将电源插头拔下。使用干净的软布擦拭显示屏和电源 线。如果显示屏需要特别的清洗，请使用干净、潮湿的抹布进行擦拭。请不要使 用任何液体或气雾状清洁剂。 www.520101.co ４ 规格 1、电源设备 本机采用一个将交流（100Ｖ-240Ｖ）转化为 12Ｖ直流输出的电源适配器。 电源频率的范围为 50~60Hz。 2、声音输出 内置两个扬声器，功率为 3Ｗ+3Ｗ。 3、功耗 本机的输入为：12Ｖ/5A,标称功率为 60Ｗ。正常情况下，本机的功耗不会超 过 60Ｗ。 4、外部输入 天线输入（antenna）、VGA 输入（作电脑显示器用）、分量输入（可支持隔行 分量 YCbCr 和逐行分量 YPbPr）、Ｓ端子输入、耳机输出接口、外部视频输入 端子、外部音频输入端子。12Ｖ直流电电源输入端子、电脑音频输出接口。 5、系统参数 显示屏大小：20 英寸；显示屏比例：4：3；分辨率：640*480；响应时间： 16ms;亮度：500cd/m2; 对比度：450:1; 显示色彩：16777216；灰阶：16； 睡眠关机时间最大长达 240 分钟；能记忆的频道数：200 个；半透明菜单屏 显。 6、机支持的图像制式有：PAL\NTSC\SCEAM;声音制有：DK\BG\I\M；多种图像和 声音模式。 7、特殊功能 A、支持逐行分量输入，高清显示； B、外置耳机接口 www.520101.co ５ 遥控器使用说明 www.520101.co ６ 遥控器使用说明 www.520101.co ７ 调试 警告： 1、 当电视正在播放时，不要断电，这样会影响电视的使用寿命。 2、 对电路板进行维修时，要先断电，否则有可能造成短路。 3、 调试时，必须在正确的指导下进行； 注意： 1、 当遥控器不好用时，要确保遥控器的信号与电视机的接收器之间没有碍。 2、 保持遥控器远离过热或高湿度地方并且避免挤压遥控器。 3、 不要将遥控器直接暴露在强力照明或强烈的太阳光下。 4、 如果电视机温度比较低时，开机可能会有一点轻微的闪烁，这是正常现象。 5、 屏幕上可能会有一些细微的少量的红绿蓝黑斑点，但是它不会影响正常显 示。 6、 当用作显示器时，推荐使用：640*480、60Hz 的分辨率。 常见问题分析及维修： 1、当外接 YPbPr 或 DVD 时，有时图象偏色，这时可以使用遥控器上的自 动调整按钮，如果不起作用，只有进入工厂菜单。调节 D 模式下的 COLOR DATA 选项中的 COLN，COLX。 2、如果画面颜色不正常，可以调试菜单中的亮度、对比度、锐度和色度。 如果仍然没有改善，进入工厂菜单调节白平衡。调节步骤如下： ａ、进入工厂菜单后，进入” WHITE BALANCE“选项卡。 ｂ、判断图像的的偏色，如果直接偏向某一色，可以减少这种色彩的亮度值， 直到调节正常。例如：如果偏红，减少红色的亮度值(RDRV)即可。 ｃ、如果偏向一混色，要先弄清楚这种混色由哪两种颜色组成，固定一种颜 色的量度到一个合适的值，然后保持该色值不变，调节其他两种颜色的量度值， 直到调节正常。例如：经判断图象偏向紫色，而紫色是由红色和蓝色组成，可以 可以将红色的量度值固定（固定蓝色和绿色也可），调节其他两种颜色的亮度值， 直到调节正常。 d.如果 PC 颜色偏色，调节“PC WHITE BALANCE”，方法同上。 3、当隔行的信号选择 YPbPr 时可能会出现图像不到边的现象。这是因为 YCbCr 和 YPbPr 用同一路输入，YCbCr 不能处理逐行信号。解决措施：隔行信 号要选择 YCbCr,逐行的信号要选择 YPbPr，不能混用。 4、PC 无信号时，可能会出现花屏，这是因为 PC 制式不对所致，将 PC 制 式设为“AUTO”即可。 5、当做为电脑显示器时，如果出现图象抖动，并且 PC 有噪音时，请更换 另一型号的电源适配器，因为某些型号的电源适配器可能与某些型号的电脑之间 存在电磁干扰。 6、当长时间处于静止画面时，会出现画面暂留现象。这是因为当液晶像素 长时间处于同一透明状态时，需要一定的时间恢复原来的状态。解决措施：不要 长时间将机器保留在静止的画面，当出现这种情况时，将画面切换到动态画面， 12 小时后可自动恢复。 www.520101.co www.520101.co TCP90200 维修框图 本维修框图仅限于板级维修，若想进一步的维修，请联系开发部。 一、 屏不亮，无伴音 不亮 亮 绿色 红色 YES NG NO OK NO NG ok NG OK OK NO YES OK NG 指示灯亮否 测 L502 有无 12V L502 XS703第四脚是否有 高电平 检查 D701 第 六脚到 V703 检查背光板 检查屏 是否待机 输 入 开 机 信号 检查 MCPU-D701 D701 第 33 脚高 电平 检 查 V701 检查 IC-BUS 是否短路 更换 D702 或初始化 MCU 的 晶 振 XS701 更换晶振 更 换 MCPU-D701 测 F501 是否有 12V 检查外电源 F501 是 否 开路 12V 后端有 无短路 N503 输出 5V N503或 后端5V 短路 XS701 插头 遥控接收板 www.520101.co TPC90200 维修框图 www.520101.co www.520101.co １２ www.520101.co www.520101.co １４ www.520101.co 整机 BOM 专用号 位号 名称 规格 单 耗 DC0MX000018 L20AV6-A0(增强型）（东芝） 0094013460 主板组件 0091802058 PCB 板 1 0094102796 R3 贴片电阻 RS-03000JT 1 0094102796 R2 贴片电阻 RS-03000JT 1 0094102796 VD703 贴片电阻 RS-03000JT 1 0094102796 R1 贴片电阻 RS-03000JT 1 0094102796 R6 贴片电阻 RS-03000JT 1 0094102796 R5 贴片电阻 RS-03000JT 1 0094102796 R4 贴片电阻 RS-03000JT 1 0094102796 R7 贴片电阻 RS-03000JT 1 0094102796 R895 贴片电阻 RS-03000JT 1 0094102796 R896 贴片电阻 RS-03000JT 1 0094102796 R219 贴片电阻 RS-03000JT 1 0094102796 R101A 贴片电阻 RS-03000JT 1 0094102796 R885 贴片电阻 RS-03000JT 1 0094102796 RV2 贴片电阻 RS-03000JT 1 0094102381 FB101 贴片电阻 RS-05000JT 1 0094102381 L108 贴片电阻 RS-05000JT 1 0094102381 FB102 贴片电阻 RS-05000JT 1 0094102381 FB802 贴片电阻 RS-05000JT 1 0094102381 FB601 贴片电阻 RS-05000JT 1 0094102381 FB602 贴片电阻 RS-05000JT 1 0094102381 FB701 贴片电阻 RS-05000JT 1 0094102381 FB702 贴片电阻 RS-05000JT 1 0094102600 R335 贴片电阻 RS-03K100JT 1 0094102600 R336 贴片电阻 RS-03K100JT 1 0094102600 R334 贴片电阻 RS-03K100JT 1 0094102600 R332 贴片电阻 RS-03K100JT 1 0094102600 R333 贴片电阻 RS-03K100JT 1 0094102928 R211 贴片电阻 RS-03K470FT 1 0094102928 R771 贴片电阻 RS-03K470FT 1 0094102928 R105 贴片电阻 RS-03K470FT 1 0094102824 R808 贴片电阻 RS-03K750JT 1 0094102824 R801 贴片电阻 RS-03K750JT 1 0094102824 R809 贴片电阻 RS-03K750JT 1 0094102824 R848 贴片电阻 RS-03K750JT 1 www.520101.co １６ 0094102824 R850 贴片电阻 RS-03K750JT 1 0094102824 R849 贴片电阻 RS-03K750JT 1 0094102824 R807 贴片电阻 RS-03K750JT 1 0094102824 R802 贴片电阻 RS-03K750JT 1 0094102824 RV8 贴片电阻 RS-03K750JT 1 0094102824 R840 贴片电阻 RS-03K750JT 1 0094102825 R711 贴片电阻 RS-03K101JT 1 0094102825 R206 贴片电阻 RS-03K101JT 1 0094102825 R712 贴片电阻 RS-03K101JT 1 0094102825 R716 贴片电阻 RS-03K101JT 1 0094102825 R215 贴片电阻 RS-03K101JT 1 0094102825 R717 贴片电阻 RS-03K101JT 1 0094102825 R202 贴片电阻 RS-03K101JT 1 0094102825 R201 贴片电阻 RS-03K101JT 1 0094102825 R720 贴片电阻 RS-03K101JT 1 0094102825 R205 贴片电阻 RS-03K101JT 1 0094102825 R741 贴片电阻 RS-03K101JT 1 0094102825 R740 贴片电阻 RS-03K101JT 1 0094102825 R734 贴片电阻 RS-03K101JT 1 0094102825 R705 贴片电阻 RS-03K101JT 1 0094102825 R707 贴片电阻 RS-03K101JT 1 0094102825 R718 贴片电阻 RS-03K101JT 1 0094102825 R749 贴片电阻 RS-03K101JT 1 0094102825 R756 贴片电阻 RS-03K101JT 1 0094102825 R203 贴片电阻 RS-03K101JT 1 0094102825 R751 贴片电阻 RS-03K101JT 1 0094102825 R708 贴片电阻 RS-03K101JT 1 0094102825 R750 贴片电阻 RS-03K101JT 1 0094102825 R217 贴片电阻 RS-03K101JT 1 0094102825 R317 贴片电阻 RS-03K101JT 1 0094102825 R710 贴片电阻 RS-03K101JT 1 0094102825 R703 贴片电阻 RS-03K101JT 1 0094102825 R216 贴片电阻 RS-03K101JT 1 0094102825 R316 贴片电阻 RS-03K101JT 1 0094102825 R738 贴片电阻 RS-03K101JT 1 0094102825 R706 贴片电阻 RS-03K101JT 1 0094102825 R311 贴片电阻 RS-03K101JT 1 0094102825 R719 贴片电阻 RS-03K101JT 1 0094102825 R737 贴片电阻 RS-03K101JT 1 0094102825 R218 贴片电阻 RS-03K101JT 1 0094102825 R616 贴片电阻 RS-03K101JT 1 0094102825 R126 贴片电阻 RS-03K101JT 1 www.520101.co １７ 0094102825 R615 贴片电阻 RS-03K101JT 1 0094102825 R614 贴片电阻 RS-03K101JT 1 0094102825 R861 贴片电阻 RS-03K101JT 1 0094102825 R617 贴片电阻 RS-03K101JT 1 0094102825 R870 贴片电阻 RS-03K101JT 1 0094102825 RV1 贴片电阻 RS-03K101JT 1 0094102825 R882 贴片电阻 RS-03K101JT 1 0094102825 R832 贴片电阻 RS-03K101JT 1 0094102825 R876 贴片电阻 RS-03K101JT 1 0094102825 R111 贴片电阻 RS-03K101JT 1 0094102825 R112 贴片电阻 RS-03K101JT 1 0094102825 R125 贴片电阻 RS-03K101JT 1 0094102825 R633 贴片电阻 RS-03K101JT 1 0094102825 R835 贴片电阻 RS-03K101JT 1 0094102825 R873 贴片电阻 RS-03K101JT 1 0094102815 R127 贴片电阻 RS-03K102JT 1 0094102932 R864 贴片电阻 RS-03K121FT 1 0094102820 R899 贴片电阻 RS-03K221JT 1 0094102820 RV7 贴片电阻 RS-03K221JT 1 0094102820 RV6 贴片电阻 RS-03K221JT 1 0094102820 R118 贴片电阻 RS-03K221JT 1 0094102817 R881 贴片电阻 RS-03K331JT 1 0094102817 R879 贴片电阻 RS-03K331JT 1 0094102817 R877 贴片电阻 RS-03K331JT 1 0094102817 R875 贴片电阻 RS-03K331JT 1 0094102817 R871 贴片电阻 RS-03K331JT 1 0094102817 R887 贴片电阻 RS-03K331JT 1 0094102817 R101 贴片电阻 RS-03K331JT 1 0094102817 R128 贴片电阻 RS-03K331JT 1 0094102817 R110 贴片电阻 RS-03K331JT 1 0094102817 R883 贴片电阻 RS-03K331JT 1 0094102817 R860 贴片电阻 RS-03K331JT 1 0094102817 R857 贴片电阻 RS-03K331JT 1 0094102817 R894 贴片电阻 RS-03K331JT 1 0094102826 R104 贴片电阻 RS-03K391JT 1 0094102819 R628 贴片电阻 RS-03K471JT 1 0094102819 R629 贴片电阻 RS-03K471JT 1 0094102819 R778 贴片电阻 RS-03K471JT 1 0094102815 R715 贴片电阻 RS-03K102JT 1 0094102815 R702 贴片电阻 RS-03K102JT 1 0094102815 R775 贴片电阻 RS-03K102JT 1 0094102815 R714 贴片电阻 RS-03K102JT 1 www.520101.co １８ 0094102815 R709 贴片电阻 RS-03K102JT 1 0094102815 R735 贴片电阻 RS-03K102JT 1 0094102815 R746 贴片电阻 RS-03K102JT 1 0094102815 R732 贴片电阻 RS-03K102JT 1 0094102815 R862 贴片电阻 RS-03K102JT 1 0094102815 R834 贴片电阻 RS-03K102JT 1 0094102815 R836 贴片电阻 RS-03K102JT 1 0094102815 R837 贴片电阻 RS-03K102JT 1 0094102815 RV5 贴片电阻 RS-03K102JT 1 0094102815 R828 贴片电阻 RS-03K102JT 1 0094102815 R833 贴片电阻 RS-03K102JT 1 0094102815 R878 贴片电阻 RS-03K102JT 1 0094102815 R880 贴片电阻 RS-03K102JT 1 0094102815 R884 贴片电阻 RS-03K102JT 1 0094102815 R886 贴片电阻 RS-03K102JT 1 0094102815 R853 贴片电阻 RS-03K102JT 1 0094102815 R854 贴片电阻 RS-03K102JT 1 0094102815 R872 贴片电阻 RS-03K102JT 1 0094102815 R874 贴片电阻 RS-03K102JT 1 0094102815 R806 贴片电阻 RS-03K102JT 1 0094102815 R804 贴片电阻 RS-03K102JT 1 0094102815 R813 贴片电阻 RS-03K102JT 1 0094102815 R811 贴片电阻 RS-03K102JT 1 0094102815 R817 贴片电阻 RS-03K102JT 1 0094102815 R815 贴片电阻 RS-03K102JT 1 0094102815 R843 贴片电阻 RS-03K102JT 1 0094102815 R844 贴片电阻 RS-03K102JT 1 0094102815 R123 贴片电阻 RS-03K102JT 1 0094102814 R309 贴片电阻 RS-03K122JT 1 0094102814 R108 贴片电阻 RS-03K122JT 1 0094102814 R109 贴片电阻 RS-03K122JT 1 0094102808 R308 贴片电阻 RS-03K152JT 1 0094102808 R103 贴片电阻 RS-03K152JT 1 0094102938 R759 贴片电阻 RS-03K202JT 1 0094102938 R758 贴片电阻 RS-03K202JT 1 0094102811 R891 贴片电阻 RS-03K222JT 1 0094102811 R210 贴片电阻 RS-03K222JT 1 0094102811 R213 贴片电阻 RS-03K222JT 1 0094102811 R320 贴片电阻 RS-03K222JT 1 0094102811 R507 贴片电阻 RS-03K222JT 1 0094102811 R209 贴片电阻 RS-03K222JT 1 0094102811 R212 贴片电阻 RS-03K222JT 1 www.520101.co １９ 0094102811 R863 贴片电阻 RS-03K222JT 1 0094102811 R897 贴片电阻 RS-03K222JT 1 0094102811 R889 贴片电阻 RS-03K222JT 1 0094102811 R889 贴片电阻 RS-03K222JT 1 0094102811 R893 贴片电阻 RS-03K222JT 1 0094102811 R121 贴片电阻 RS-03K222JT 1 0094102811 R603 贴片电阻 RS-03K222JT 1 0094102811 R604 贴片电阻 RS-03K222JT 1 0094102811 R122 贴片电阻 RS-03K222JT 1 0094102959 R827 贴片电阻 RC-03K272JT 1 0094102959 R872A 贴片电阻 RC-03K272JT 1 0094102926 R116 贴片电阻 RS-03K302JT 1 0094102620 R204 贴片电阻 RC-03K332JT 1 0094102620 R331 贴片电阻 RC-03K332JT 1 0094102941 R868 贴片电阻 RS-03K392JT 1 0094102941 R619 贴片电阻 RS-03K392JT 1 0094102941 R618 贴片电阻 RS-03K392JT 1 0094102941 R869 贴片电阻 RS-03K392JT 1 0094102805 R772 贴片电阻 RS-03K472JT 1 0094102805 R773 贴片电阻 RS-03K472JT 1 0094102805 R748 贴片电阻 RS-03K472JT 1 0094102805 R743 贴片电阻 RS-03K472JT 1 0094102805 R744 贴片电阻 RS-03K472JT 1 0094102805 R704 贴片电阻 RS-03K472JT 1 0094102805 R624 贴片电阻 RS-03K472JT 1 0094102805 R613 贴片电阻 RS-03K472JT 1 0094102805 R625 贴片电阻 RS-03K472JT 1 0094102805 R627 贴片电阻 RS-03K472JT 1 0094102805 R626 贴片电阻 RS-03K472JT 1 0094102805 R102 贴片电阻 RS-03K472JT 1 0094102806 R131 贴片电阻 RS-03K512JT 1 0094102849 R602 贴片电阻 RS-03K562JT 1 0094102849 R601 贴片电阻 RS-03K562JT 1 0094102834 R120 贴片电阻 RS-03K682JT 1 0094102801 R326 贴片电阻 RS-03K103JT 1 0094102801 R767 贴片电阻 RS-03K103JT 1 0094102801 R328 贴片电阻 RS-03K103JT 1 0094102801 R327 贴片电阻 RS-03K103JT 1 0094102801 R763 贴片电阻 RS-03K103JT 1 0094102801 R713 贴片电阻 RS-03K103JT 1 0094102801 R745 贴片电阻 RS-03K103JT 1 0094102801 R747 贴片电阻 RS-03K103JT 1 www.520101.co ２０ 0094102801 R766 贴片电阻 RS-03K103JT 1 0094102801 R776 贴片电阻 RS-03K103JT 1 0094102801 R757 贴片电阻 RS-03K103JT 1 0094102801 R760 贴片电阻 RS-03K103JT 1 0094102801 R329 贴片电阻 RS-03K103JT 1 0094102801 R777 贴片电阻 RS-03K103JT 1 0094102801 R774 贴片电阻 RS-03K103JT 1 0094102801 R305 贴片电阻 RS-03K103JT 1 0094102801 R321 贴片电阻 RS-03K103JT 1 0094102801 R319 贴片电阻 RS-03K103JT 1 0094102801 R323 贴片电阻 RS-03K103JT 1 0094102801 R322 贴片电阻 RS-03K103JT 1 0094102801 R318 贴片电阻 RS-03K103JT 1 0094102801 R312 贴片电阻 RS-03K103JT 1 0094102801 R301 贴片电阻 RS-03K103JT 1 0094102801 R314 贴片电阻 RS-03K103JT 1 0094102801 R313 贴片电阻 RS-03K103JT 1 0094102801 R324 贴片电阻 RS-03K103JT 1 0094102801 R762 贴片电阻 RS-03K103JT 1 0094102801 R214 贴片电阻 RS-03K103JT 1 0094102801 R501 贴片电阻 RS-03K103JT 1 0094102801 R502 贴片电阻 RS-03K103JT 1 0094102801 R770 贴片电阻 RS-03K103JT 1 0094102801 R330 贴片电阻 RS-03K103JT 1 0094102801 R325 贴片电阻 RS-03K103JT 1 0094102801 R736 贴片电阻 RS-03K103JT 1 0094102801 R207 贴片电阻 RS-03K103JT 1 0094102801 R302 贴片电阻 RS-03K103JT 1 0094102801 R304 贴片电阻 RS-03K103JT 1 0094102801 R303 贴片电阻 RS-03K103JT 1 0094102801 R852 贴片电阻 RS-03K103JT 1 0094102801 R851 贴片电阻 RS-03K103JT 1 0094102801 R892 贴片电阻 RS-03K103JT 1 0094102801 R898 贴片电阻 RS-03K103JT 1 0094102801 R611 贴片电阻 RS-03K103JT 1 0094102801 R890 贴片电阻 RS-03K103JT 1 0094102801 R623 贴片电阻 RS-03K103JT 1 0094102801 R622 贴片电阻 RS-03K103JT 1 0094102801 R632 贴片电阻 RS-03K103JT 1 0094102801 R888 贴片电阻 RS-03K103JT 1 0094102604 R867 贴片电阻 RC-03K123JT 1 0094102809 RV4 贴片电阻 RS-03K153JT 1 www.520101.co ２１ 0094102960 R306 贴片电阻 RS--03K183JT 1 0094102960 R307 贴片电阻 RS--03K183JT 1 0094102802 R505 贴片电阻 RS-03K203JT 1 0094102803 R823 贴片电阻 RS-03K223JT 1 0094102803 R847 贴片电阻 RS-03K223JT 1 0094102803 R818 贴片电阻 RS-03K223JT 1 0094102803 R856 贴片电阻 RS-03K223JT 1 0094102803 R858 贴片电阻 RS-03K223JT 1 0094102803 R859 贴片电阻 RS-03K223JT 1 0094102803 R824 贴片电阻 RS-03K223JT 1 0094102803 R820 贴片电阻 RS-03K223JT 1 0094102803 RV3 贴片电阻 RS-03K223JT 1 0094102803 R821 贴片电阻 RS-03K223JT 1 0094102803 R822 贴片电阻 RS-03K223JT 1 0094102803 R831 贴片电阻 RS-03K223JT 1 0094102803 R846 贴片电阻 RS-03K223JT 1 0094102803 R825 贴片电阻 RS-03K223JT 1 0094102803 R855 贴片电阻 RS-03K223JT 1 0094102803 R826 贴片电阻 RS-03K223JT 1 0094102803 R845 贴片电阻 RS-03K223JT 1 0094102803 R819 贴片电阻 RS-03K223JT 1 0094102803 R779 贴片电阻 RS-03K223JT 1 0094102803 R739 贴片电阻 RS-03K223JT 1 0094103044 R503 贴片电阻 RS-0603-1/16W-24kΩ-J----T 1 0094102828 R764 贴片电阻 RS-03K333JT 1 0094102828 R504 贴片电阻 RS-03K333JT 1 0094102828 R765 贴片电阻 RS-03K333JT 1 0094102828 R115 贴片电阻 RS-03K333JT 1 0094102833 R113 贴片电阻 RS-03K473JT 1 0094102833 R812 贴片电阻 RS-03K473JT 1 0094102833 R803 贴片电阻 RS-03K473JT 1 0094102833 R810 贴片电阻 RS-03K473JT 1 0094102833 R114 贴片电阻 RS-03K473JT 1 0094102833 R805 贴片电阻 RS-03K473JT 1 0094102833 R612 贴片电阻 RS-03K473JT 1 0094102833 R842 贴片电阻 RS-03K473JT 1 0094102833 R841 贴片电阻 RS-03K473JT 1 0094102833 R816 贴片电阻 RS-03K473JT 1 0094102833 R814 贴片电阻 RS-03K473JT 1 0094102833 R725 贴片电阻 RS-03K473JT 1 0094102833 R724 贴片电阻 RS-03K473JT 1 0094102833 R723 贴片电阻 RS-03K473JT 1 www.520101.co ２２ 0094102833 R722 贴片电阻 RS-03K473JT 1 0094102833 R721 贴片电阻 RS-03K473JT 1 0094103059 R605 贴片电阻 RS－03K683FT 1 0094102926 R107 贴片电阻 RS-03K302JT 1 0094102832 R839 贴片电阻 RS-03K104JT 1 0094102832 R838 贴片电阻 RS-03K104JT 1 0094103013 R130 贴片电阻 RS-03K224JT 1 0094103091 R310 贴片电阻 RS-03K274JT 1 0094103091 R606 贴片电阻 RS-03K274JT 1 0094102799 R865 贴片电阻 RS-03K105JT 1 0094103047 RN204 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN205 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN203 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN201 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN202 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN206 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN303 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN302 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN301 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN306 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN305 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN304 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103047 RN307 贴片排阻 RP-4D03-4R-1/16W-33Ω-J----T 1 0094103076 RN701 贴片排阻 RP-0403-4R-1/16W-100 欧-J-T 1 0094100980 RP101 可变电阻器 W206-2AL-10K 1 0094202793 C334 贴片电容 CC41-0603-COG-50V-4pF-C-T 1 0094202427 CV2 贴片电容 0603N220J500NT 1 0094202166 C111 贴片电容 CC1-50V-22pF-J-CH-F05 1 0094202678 C823 贴片电容 0603CG181J500NT 1 0094202424 C824 贴片电容 0603B152K500NT 1 0094202718 C825 贴片电容 CT41-0603-R-50V-2700pF-K----T 1 0094202569 C106 贴片电容 0603CG390J500NT 1 0094202569 C123 贴片电容 0603CG390J500NT 1 0094202670 C618 贴片电容 0603B822K500NT 1 0094202670 C639 贴片电容 0603B822K500NT 1 0094202573 C711 贴片电容 0603CG120J500NT 1 0094202573 C710 贴片电容 0603CG120J500NT 1 0094202574 C344 贴片电容 0603CG180J500NT 1 0094202427 C342 贴片电容 0603N220J500NT 1 0094202427 C124 贴片电容 0603N220J500NT 1 0094202575 C706 贴片电容 0603CG270J500NT 1 0094202575 C718 贴片电容 0603CG270J500NT 1 www.520101.co ２３ 0094202570 C707 贴片电容 0603CG470J500NT 1 0094202570 C713 贴片电容 0603CG470J500NT 1 0094202570 C714 贴片电容 0603CG470J500NT 1 0094202730 C235 贴片电容 CC41-0603-CH-50V-68PF-J-T 1 0094202730 C233 贴片电容 CC41-0603-CH-50V-68PF-J-T 1 0094202730 C234 贴片电容 CC41-0603-CH-50V-68PF-J-T 1 0094202571 C515 贴片电容 0603CG101J500NT 1 0094202571 C628 贴片电容 0603CG101J500NT 1 0094202571 C629 贴片电容 0603CG101J500NT 1 0094202776 C313 贴片电容 0603CG151J500NT 1 0094202776 C312 贴片电容 0603CG151J500NT 1 0094202572 C719 贴片电容 0603CG221J500NT 1 0094202572 C720 贴片电容 0603CG221J500NT 1 0094202650 C227 贴片电容 0603CG102J500NT 1 0094202650 C343 贴片电容 0603CG102J500NT 1 0094202650 C120 贴片电容 0603CG102J500NT 1 0094202650 C514 贴片电容 0603CG102J500NT 1 0094202424 C314 贴片电容 0603B152K500NT 1 0094202424 C339 贴片电容 0603B152K500NT 1 0094202484 C231 贴片电容 U0603R392KNT 1 0094202651 C541 贴片电容 0603CG103J500NT 1 0094202651 C542 贴片电容 0603CG103J500NT 1 0094202651 C524 贴片电容 0603CG103J500NT 1 0094202651 C523 贴片电容 0603CG103J500NT 1 0094202651 C708 贴片电容 0603CG103J500NT 1 0094202651 C540 贴片电容 0603CG103J500NT 1 0094202651 C832 贴片电容 0603CG103J500NT 1 0094202651 C625 贴片电容 0603CG103J500NT 1 0094202651 C128 贴片电容 0603CG103J500NT 1 0094202651 C126 贴片电容 0603CG103J500NT 1 0094202651 C604 贴片电容 0603CG103J500NT 1 0094202651 C603 贴片电容 0603CG103J500NT 1 0094202651 C610 贴片电容 0603CG103J500NT 1 0094202651 C812 贴片电容 0603CG103J500NT 1 0094202651 C814 贴片电容 0603CG103J500NT 1 0094202651 C112 贴片电容 0603CG103J500NT 1 0094202651 C129 贴片电容 0603CG103J500NT 1 0094202651 C817 贴片电容 0603CG103J500NT 1 0094202651 C821 贴片电容 0603CG103J500NT 1 0094202651 C103 贴片电容 0603CG103J500NT 1 0094202651 C617 贴片电容 0603CG103J500NT 1 0094202651 C121 贴片电容 0603CG103J500NT 1 www.520101.co ２４ 0094202651 C119 贴片电容 0603CG103J500NT 1 0094202651 C108 贴片电容 0603CG103J500NT 1 0094202651 C646 贴片电容 0603CG103J500NT 1 0094202651 C104 贴片电容 0603CG103J500NT 1 0094202651 C632 贴片电容 0603CG103J500NT 1 0094202651 C117 贴片电容 0603CG103J500NT 1 0094202651 C620 贴片电容 0603CG103J500NT 1 0094202651 C101 贴片电容 0603CG103J500NT 1 0094202651 C621 贴片电容 0603CG103J500NT 1 0094202651 C102 贴片电容 0603CG103J500NT 1 0094202653 C115 贴片电容 0603CG104J500NT 1 0094202652 C623 贴片电容 0603CG223J500NT 1 0094202794 C638 贴片电容 CT41-0603-R-50V-0.027μF-K-T 1 0094202794 C619 贴片电容 CT41-0603-R-50V-0.027μF-K-T 1 0094202485 C631 贴片电容 U0603R393KNT 1 0094202485 C634 贴片电容 U0603R393KNT 1 0094202485 C633 贴片电容 U0603R393KNT 1 0094202485 C229 贴片电容 U0603R393KNT 1 0094202486 C622 贴片电容 U0603R473KNT 1 0094202653 C325 贴片电容 0603CG104J500NT 1 0094202653 C328 贴片电容 0603CG104J500NT 1 0094202653 C113 贴片电容 0603CG104J500NT 1 0094202653 C835 贴片电容 0603CG104J500NT 1 0094202653 C819 贴片电容 0603CG104J500NT 1 0094202653 C645 贴片电容 0603CG104J500NT 1 0094202653 C644 贴片电容 0603CG104J500NT 1 0094202653 C320 贴片电容 0603CG104J500NT 1 0094202653 C323 贴片电容 0603CG104J500NT 1 0094202653 C324 贴片电容 0603CG104J500NT 1 0094202653 C329 贴片电容 0603CG104J500NT 1 0094202653 C702 贴片电容 0603CG104J500NT 1 0094202653 C330 贴片电容 0603CG104J500NT 1 0094202653 C359 贴片电容 0603CG104J500NT 1 0094202653 C332 贴片电容 0603CG104J500NT 1 0094202653 C304 贴片电容 0603CG104J500NT 1 0094202653 C538 贴片电容 0603CG104J500NT 1 0094202653 C536 贴片电容 0603CG104J500NT 1 0094202653 C316 贴片电容 0603CG104J500NT 1 0094202653 C315 贴片电容 0603CG104J500NT 1 0094202653 C307 贴片电容 0603CG104J500NT 1 0094202653 C306 贴片电容 0603CG104J500NT 1 0094202653 C360 贴片电容 0603CG104J500NT 1 www.520101.co ２５ 0094202653 C318 贴片电容 0603CG104J500NT 1 0094202653 C301 贴片电容 0603CG104J500NT 1 0094202653 C319 贴片电容 0603CG104J500NT 1 0094202653 C346 贴片电容 0603CG104J500NT 1 0094202653 C303 贴片电容 0603CG104J500NT 1 0094202653 C539 贴片电容 0603CG104J500NT 1 0094202653 C302 贴片电容 0603CG104J500NT 1 0094202653 C317 贴片电容 0603CG104J500NT 1 0094202653 C709 贴片电容 0603CG104J500NT 1 0094202653 C353 贴片电容 0603CG104J500NT 1 0094202653 C361 贴片电容 0603CG104J500NT 1 0094202653 C511 贴片电容 0603CG104J500NT 1 0094202653 C352 贴片电容 0603CG104J500NT 1 0094202653 C210 贴片电容 0603CG104J500NT 1 0094202653 C509 贴片电容 0603CG104J500NT 1 0094202653 C305 贴片电容 0603CG104J500NT 1 0094202653 C337 贴片电容 0603CG104J500NT 1 0094202653 C356 贴片电容 0603CG104J500NT 1 0094202653 C357 贴片电容 0603CG104J500NT 1 0094202653 C358 贴片电容 0603CG104J500NT 1 0094202653 C355 贴片电容 0603CG104J500NT 1 0094202653 C338 贴片电容 0603CG104J500NT 1 0094202653 C341 贴片电容 0603CG104J500NT 1 0094202653 C354 贴片电容 0603CG104J500NT 1 0094202653 C327 贴片电容 0603CG104J500NT 1 0094202653 C347 贴片电容 0603CG104J500NT 1 0094202653 C517 贴片电容 0603CG104J500NT 1 0094202653 C705 贴片电容 0603CG104J500NT 1 0094202653 C529 贴片电容 0603CG104J500NT 1 0094202653 C716 贴片电容 0603CG104J500NT 1 0094202653 C526 贴片电容 0603CG104J500NT 1 0094202653 C336 贴片电容 0603CG104J500NT 1 0094202653 C351 贴片电容 0603CG104J500NT 1 0094202653 C340 贴片电容 0603CG104J500NT 1 0094202653 C350 贴片电容 0603CG104J500NT 1 0094202653 C348 贴片电容 0603CG104J500NT 1 0094202653 C349 贴片电容 0603CG104J500NT 1 0094202653 C204 贴片电容 0603CG104J500NT 1 0094202653 C202 贴片电容 0603CG104J500NT 1 0094202653 C408 贴片电容 0603CG104J500NT 1 0094202653 C205 贴片电容 0603CG104J500NT 1 0094202653 C201 贴片电容 0603CG104J500NT 1 www.520101.co ２６ 0094202653 C308 贴片电容 0603CG104J500NT 1 0094202653 C214 贴片电容 0603CG104J500NT 1 0094202653 C215 贴片电容 0603CG104J500NT 1 0094202653 C212 贴片电容 0603CG104J500NT 1 0094202653 C213 贴片电容 0603CG104J500NT 1 0094202653 C207 贴片电容 0603CG104J500NT 1 0094202653 C211 贴片电容 0603CG104J500NT 1 0094202653 C209 贴片电容 0603CG104J500NT 1 0094202653 C208 贴片电容 0603CG104J500NT 1 0094202653 C506 贴片电容 0603CG104J500NT 1 0094202653 C505 贴片电容 0603CG104J500NT 1 0094202653 C310 贴片电容 0603CG104J500NT 1 0094202653 C311 贴片电容 0603CG104J500NT 1 0094202653 C502 贴片电容 0603CG104J500NT 1 0094202653 C345 贴片电容 0603CG104J500NT 1 0094202653 C335 贴片电容 0603CG104J500NT 1 0094202653 C512 贴片电容 0603CG104J500NT 1 0094202653 C532 贴片电容 0603CG104J500NT 1 0094202653 C508 贴片电容 0603CG104J500NT 1 0094202653 C309 贴片电容 0603CG104J500NT 1 0094202653 C410 贴片电容 0603CG104J500NT 1 0094202653 C230 贴片电容 0603CG104J500NT 1 0094202653 C363 贴片电容 0603CG104J500NT 1 0094202653 C219 贴片电容 0603CG104J500NT 1 0094202653 C362 贴片电容 0603CG104J500NT 1 0094202653 C218 贴片电容 0603CG104J500NT 1 0094202653 C223 贴片电容 0603CG104J500NT 1 0094202653 C228 贴片电容 0603CG104J500NT 1 0094202653 C217 贴片电容 0603CG104J500NT 1 0094202653 C225 贴片电容 0603CG104J500NT 1 0094202653 C226 贴片电容 0603CG104J500NT 1 0094202653 C712 贴片电容 0603CG104J500NT 1 0094202653 C222 贴片电容 0603CG104J500NT 1 0094202653 C221 贴片电容 0603CG104J500NT 1 0094202653 C220 贴片电容 0603CG104J500NT 1 0094202653 C224 贴片电容 0603CG104J500NT 1 0094202654 C624 贴片电容 0603CG224J500NT 1 0094202654 C822 贴片电容 0603CG224J500NT 1 0094202558 C321 贴片电容 0805B474K500NT 1 0094202558 C326 贴片电容 0805B474K500NT 1 0094202558 C331 贴片电容 0805B474K500NT 1 0094202558 C333 贴片电容 0805B474K500NT 1 www.520101.co ２７ 0094202558 C322 贴片电容 0805B474K500NT 1 0094202558 C109 贴片电容 0805B474K500NT 1 0094202586 C810 贴片电容 N0603X105KNT1uF 1 0094202586 C811 贴片电容 N0603X105KNT1uF 1 0094202586 C809 贴片电容 N0603X105KNT1uF 1 0094202586 C808 贴片电容 N0603X105KNT1uF 1 0094202586 C804 贴片电容 N0603X105KNT1uF 1 0094202586 C827 贴片电容 N0603X105KNT1uF 1 0094202586 C125 贴片电容 N0603X105KNT1uF 1 0094202586 C828 贴片电容 N0603X105KNT1uF 1 0094202586 C118 贴片电容 N0603X105KNT1uF 1 0094202586 C107 贴片电容 N0603X105KNT1uF 1 0094202586 C627 贴片电容 N0603X105KNT1uF 1 0094202586 C717 贴片电容 N0603X105KNT1uF 1 0094202642 C110 贴片电容 0805Y5V105J500NT 1 0094202586 C803 贴片电容 N0603X105KNT1uF 1 0094202769 C636 贴片电容 0603F225M500NT2.2uF 1 0094202769 C635 贴片电容 0603F225M500NT2.2uF 1 0094202544 C715 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C521 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C520 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C206 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C513 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 CV1 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C630 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C642 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C127 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C116 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C643 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C820 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C815 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C818 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C826 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C807 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C806 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C833 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C602 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C805 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C601 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C802 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C640 贴片电解电容 RVC-16V100MD55-TR 1 0094202544 C830 贴片电解电容 RVC-16V100MD55-TR 1 www.520101.co ２８ 0094202544 C831 贴片电解电容 RVC-16V100MD55-TR 1 0094202547 C216 贴片电解电容 RVC-16V101MF55-TR 1 0094202547 C537 贴片电解电容 RVC-16V101MF55-TR 1 0094202547 C105 贴片电解电容 RVC-16V101MF55-TR 1 0094202547 C813 贴片电解电容 RVC-16V101MF55-TR 1 0094202547 C626 贴片电解电容 RVC-16V101MF55-TR 1 0094202547 CV3 贴片电解电容 RVC-16V101MF55-TR 1 0094202560 C114 贴片电解电容 RVC-50V4R7MD55-TR 1 0094202560 C641 贴片电解电容 RVC-50V4R7MD55-TR 1 0094202560 C637 贴片电解电容 RVC-50V4R7MD55-TR 1 0094202560 C605 贴片电解电容 RVC-50V4R7MD55-TR 1 0094202560 C606 贴片电解电容 RVC-50V4R7MD55-TR 1 0094202560 C122 贴片电解电容 RVC-50V4R7MD55-TR 1 0094202545 C704 贴片电解电容 RVC-16V220ME55-TR 1 0094202545 C701 贴片电解电容 RVC-16V220ME55-TR 1 0094201265 C546 贴片电解电容 CD110-50V-22μF-M------F 1 0094202721 C203 贴片电解电容 RV2-5*5.3-16V-47uF-M----T 1 0094202721 C525 贴片电解电容 RV2-5*5.3-16V-47uF-M----T 1 0094202721 C534 贴片电解电容 RV2-5*5.3-16V-47uF-M----T 1 0094202721 C519 贴片电解电容 RV2-5*5.3-16V-47uF-M----T 1 0094202721 C531 贴片电解电容 RV2-5*5.3-16V-47uF-M----T 1 0094202721 C527 贴片电解电容 RV2-5*5.3-16V-47uF-M----T 1 0094202721 C528 贴片电解电容 RV2-5*5.3-16V-47uF-M----T 1 0094202721 C530 贴片电解电容 RV2-5×5.3-16V-47μF-M----T 1 0094202721 C522 贴片电解电容 RV2-5×5.3-16V-47μF-M----T 1 0094202721 C507 贴片电解电容 RV2-5×5.3-16V-47μF-M----T 1 0094202721 C510 贴片电解电容 RV2-5×5.3-16V-47μF-M----T 1 0094202721 C407 贴片电解电容 RV2-5×5.3-16V-47μF-M----T 1 0094202721 C816 贴片电解电容 RV2-5×5.3-16V-47μF-M----T 1 0094202721 C834 贴片电解电容 RV2-5×5.3-16V-47μF-M----T 1 0094202721 C616 贴片电解电容 RV2-5×5.3-16V-47μF-M----T 1 0094202721 C607 贴片电解电容 RV2-5×5.3-16V-47μF-M----T 1 0094201280 C535 铝电解电容器 CD110-16V-220UF-M-05-F-A 1 0094201009 C501 铝电解电容器 CD110-25V-470UF-M-05-E-A 1 0094201009 C504 铝电解电容器 CD110-25V-470UF-M-05-E-A 1 0094201009 C503 铝电解电容器 CD110-25V-470UF-M-05-E-A 1 0094201009 C516 铝电解电容器 CD110-25V-470UF-M-05-E-A 1 0094201009 C518 铝电解电容器 CD110-25V-470UF-M-05-E-A 1 0094201009 C609 铝电解电容器 CD110-25V-470UF-M-05-E-A 1 0094201009 CV4 铝电解电容器 CD110-25V-470UF-M-05-E-A 1 0094200982 C544 瓷介电容 CT1-08-2B4-63V-0.01UF-Z------F 1 0094200982 C543 瓷介电容 CT1-08-2B4-63V-0.01UF-Z------F 1 www.520101.co ２９ 0094200982 C545 瓷介电容 CT1-08-2B4-63V-0.01UF-Z------F 1 0094501035 L103 卧式电感 LGA0204-0.82μH±5%------T 1 0094500214 L100 立式电感 LGB0606-22UH-J-F 1 0094501155 L501 立式电感 SF-T8-33S-X0233uH-3A 1 0094501449 L102 贴片电感 LT-0805-1.2μH-K-Q45-F650-R50-50mA 1 0094501446 L301 贴片电感 LT-0805-1.5μH-K-Q45-F600-R50-50mA 1 0094501457 L106 贴片电感 LT-0603-15UH-J-Q30-F200-2R8-130mA-T 1 0094501205 L202 贴片电感 1206-5.6uH-J 1 0094501334 L504 贴片电感 LTG-3216-10uH-K----T 1 0094501456 L104 贴片电感 LT-0603-5.6UH-J-Q30-F450-1R6-200mA-T 1 0094501334 L105 贴片电感 LTG-3216-10uH-K----T 1 0094501334 L101 贴片电感 LTG-3216-10uH-K----T 1 0094501334 L804 贴片电感 LTG-3216-10uH-K----T 1 0094501334 L802 贴片电感 LTG-3216-10uH-K----T 1 0094501334 L601 贴片电感 LTG-3216-10uH-K----T 1 0094501334 L602 贴片电感 LTG-3216-10uH-K----T 1 0094501334 L801 贴片电感 LTG-3216-10uH-K----T 1 0094501183 L701 贴片电感 1210-22UH-K 1 0094501183 L201 贴片电感 1210-22UH-K 1 0094501369 FB502 贴片磁珠 MPZ2012S221A 1 0094501369 FB403 贴片磁珠 MPZ2012S221A 1 0094501369 FB503 贴片磁珠 MPZ2012S221A 1 0094501369 FB505 贴片磁珠 MPZ2012S221A 1 0094501369 FB504 贴片磁珠 MPZ2012S221A 1 0094501369 FB507 贴片磁珠 MPZ2012S221A 1 0094501369 FB301 贴片磁珠 MPZ2012S221A 1 0094501369 FB506 贴片磁珠 MPZ2012S221A 1 0094501369 FB508 贴片磁珠 MPZ2012S221A 1 0094501369 FB203 贴片磁珠 MPZ2012S221A 1 0094501369 FB303 贴片磁珠 MPZ2012S221A 1 0094501369 FB801 贴片磁珠 MPZ2012S221A 1 0094501369 FB307 贴片磁珠 MPZ2012S221A 1 0094501369 FB202 贴片磁珠 MPZ2012S221A 1 0094501369 FB302 贴片磁珠 MPZ2012S221A 1 0094501369 FB304 贴片磁珠 MPZ2012S221A 1 0094501369 FB205 贴片磁珠 MPZ2012S221A 1 0094501369 FB306 贴片磁珠 MPZ2012S221A 1 0094501369 FB305 贴片磁珠 MPZ2012S221A 1 0094501369 FB501 贴片磁珠 MPZ2012S221A 1 0094501369 FB103 贴片磁珠 MPZ2012S221A 1 0094501369 FB104 贴片磁珠 MPZ2012S221A 1 0094500546 L502 磁珠 3.5*6------T 1 www.520101.co ３０ 0094500546 L503 磁珠 3.5*6------T 1 0094300112 XS806 插座 TJC3-4a 1 0094300112 XS601 插座 TJC3-4a 1 0094300486 XS703 插座 PH-6A 1 0090402004 XS401 插座 50-Pin 1 0094300188 XS805 插座 PH-4a 1 0094300188 XS701 插座 PH-4a 1 0094300188 XS706 插座 PH-4a 1 0094300574 XS702 插座 PH-6a 1 0094600249 Z103 晶振 4.0MHZ 1 0094600188 X701 晶振 HC-49U-16MHz-10PF-25Ω-30PPM 1 0094600333 X301 晶振 HC-42MHz 1 0094402535 VD806 稳压管 02DZ5.1 1 0094402535 VD805 稳压管 02DZ5.1 1 0094402535 VD803 稳压管 02DZ5.1 1 0094402535 VD802 稳压管 02DZ5.1 1 0094402535 VD804 稳压管 02DZ5.1 1 0094402535 VD801 稳压管 02DZ5.1 1 0094402537 VD504 二极管 1SS226 1 0094402537 VD502 二极管 1SS226 1 0094402537 VD503 二极管 1SS226 1 0094402536 VD701 稳压管 02DZ3.3 1 0094402034 VD102 贴片二极管 1N4148 1 0094402034 VD603 贴片二极管 1N4148 1 0094402034 VD602 贴片二极管 1N4148 1 0094402034 VD601 贴片二极管 1N4148 1 0094401759 VD501 二极管 1N5822 1 0094401691 V102 三极管 2N3906 1 0094401691 V817 三极管 2N3906 1 0094401691 V701 三极管 2N3906 1 0094401691 V602 三极管 2N3906 1 0094401691 V814 三极管 2N3906 1 0094401691 VV2 三极管 2N3906 1 0094401691 V806 三极管 2N3906 1 0094401691 V807 三极管 2N3906 1 0094401691 V811 三极管 2N3906 1 0094401777 V821 三极管 MMBT3904LT1 1 0094401777 V808 三极管 MMBT3904LT1 1 0094401777 V805 三极管 MMBT3904LT1 1 0094401777 V818 三极管 MMBT3904LT1 1 0094401777 V803 三极管 MMBT3904LT1 1 0094401777 V823 三极管 MMBT3904LT1 1 www.520101.co ３１ 0094401777 V804 三极管 MMBT3904LT1 1 0094401777 V813 三极管 MMBT3904LT1 1 0094401777 V809 三极管 MMBT3904LT1 1 0094401777 V810 三极管 MMBT3904LT1 1 0094401777 V815 三极管 MMBT3904LT1 1 0094401777 V816 三极管 MMBT3904LT1 1 0094401777 V812 三极管 MMBT3904LT1 1 0094401777 V820 三极管 MMBT3904LT1 1 0094401777 V819 三极管 MMBT3904LT1 1 0094401777 V822 三极管 MMBT3904LT1 1 0094401777 V601 三极管 MMBT3904LT1 1 0094401777 VV1 三极管 MMBT3904LT1 1 0094401777 V103 三极管 MMBT3904LT1 1 0094401777 V707 三极管 MMBT3904LT1 1 0094401777 V201 三极管 MMBT3904LT1 1 0094401777 V301 三极管 MMBT3904LT1 1 0094401777 V502 三极管 MMBT3904LT1 1 0094401777 V704 三极管 MMBT3904LT1 1 0094401777 V703 三极管 MMBT3904LT1 1 0094401777 V702 三极管 MMBT3904LT1 1 0094400405 V101 三极管 2SC2216----D-A 1 0094402123 D702 存储块 24C32 1 0094402230 N201 集成电路 AD80087DS 1 0094402347 N504 集成电路 LM3485 1 0094401939 N502 集成电路 MC7805CD2T-7805 进口 1 0094402520 V706 集成电路 SSM3K15F 1 0094402520 V705 集成电路 SSM3K15F 1 0094402521 N503 集成电路 TA78M05F(TE16L) 1 0094402522 N501 集成电路 TA78M09F 1 0094402523 N506 集成电路 TA48015F 或 TA48015AF 1 0094402524 N505 集成电路 TAR5S25 1 0094402525 D705 集成电路 TC7SZ04FU 1 0094402526 D706 集成电路 TC7SZ08FU 1 0094402527 D707 集成电路 TC7SZ32FU 1 0094401935 D704 集成电路 74LVC541A_PW 1 0094402528 D703 集成电路 TC74VHCT541AFT 1 0094402529 D301 集成电路 TC90200FG 1 0094402530 D701 集成电路 TMP88PS34NG 1 0094402531 V501 集成电路 TPC8105-H 或 TPC8116-H 1 0094402531 V503 集成电路 TPC8105-H 或 TPC8116-H 1 0094401184 N602 集成电路 TA1343N or TA1343NG 1 0094401763 N603 集成电路 LM358DT 1 www.520101.co ３２ 0094401858 N802 集成电路 74HC4052D 进口 1 0094401858 N801 集成电路 74HC4052D 进口 1 0094402532 N804 集成电路 TC4053BFT 1 0094402534 N101 集成电路 LA75503V 1 0094401937 N803 集成电路 PI5V330QX 进口 1 0094010985 F501 贴片保险丝 RTTL-1206-8.0A-24VDC----T 1 0094400201 VD101 稳压块 KA33VTA------F 进口 1 0094600257 Z101 声表 K6274D 1 0094600183 Z102 声表 K9352 1 0094300621 PC_L/R 耳机 PJ-322 1 0094300620 XS602 耳机 PJ-3060 1 0094010843 U101 电子调谐器 TEDE9-298A 1 0094300305 XS802 VGA EV-015 1 0094300493 XS801 S 端子 DSW-6 1 0094300492 AV1 AV 端子 AV3-8.4 1 0094300647 RIN AV 端子 AV 端子 1 0094300650 LIN AV 端子 AV 端子 1 0094300497 XS501 电源插座 DSW-32 1 0094300652 YCBCR 色差分量端子 RCA 1 0094009695 遥控板组件 1 0091801525 遥控板 1 0094004386 HA1 接收头 HS0038B 1 0090402268 P1 插座(弯) 89401-0410 1 0094100029 R11 碳膜电阻器 RT13-1/6W-4.7K-J------T 1 0094100068 R12 碳膜电阻器 RT13-1/6W-330-J------T 1 0094100068 R13 碳膜电阻器 RT13-1/6W-330-J------T 1 0094100068 R14 碳膜电阻器 RT13-1/6W-330-J------T 1 0094100029 R15 碳膜电阻器 RT13-1/6W-4.7K-J------T 1 0094200988 C1 电解电容 CD110-16V-47uF-M------F 1 0094201447 C2 贴片瓷介电容 CT1-F-63V-0.1UF-Z-05 1 0094400207 Q1 三极管 2SC1815-Y 1 0094400207 Q2 三极管 2SC1815-Y 1 0094401957 LD1 双色发光二极管 TOL-30MRGDWHA 1 0094013461 本控板组件 1 0091802065 本控板 1 0094101552 R1 碳膜电阻器 φ0.58mm /7.5mm 1 0094100031 R2 碳膜电阻器 RT13-1/6W-6.8K-J------T 1 0094101370 R3 碳膜电阻器 RT13-1/6W-200KΩ-J-T52 1 0094101369 R4 碳膜电阻器 RT13-1/6W-75KΩ-J-T52 1 0094102161 R5 碳膜电阻器 RY15S-1/2W-39K-J------T 1 www.520101.co ３３ 0094100779 R6 碳膜电阻器 RT13-1/6W-22K-J------T 1 0094100073 R7 跨接线 RT13-1/6W-12K-J------T 1 0094000440 SW1 轻触开关 KFC-A06-21050 1 0094000440 SW2 轻触开关 KFC-A06-21050 1 0094000440 SW3 轻触开关 KFC-A06-21050 1 0094000440 SW4 轻触开关 KFC-A06-21050 1 0094000440 SW5 轻触开关 KFC-A06-21050 1 0094000440 SW6 轻触开关 KFC-A06-21050 1 0094000440 SW7 轻触开关 KFC-A06-21050 1 0094300312 P2 二芯插座(弯) PH-2AW 1 0094013462 屏转接板组件 1 0091802032 屏转接板 1 0090402004 J1 贴片插座 541325092 1 0094300552 J2 ＬＧ屏转接插座 1 0094013463 预装组件 1 0090101350 散热器 1 0094401684 N601 集成电路 AN7522N 进口 1 0090600012 螺钉 1 0090808796 前框组件 1 0090207781 前框(LG) 银套黑喷涂表面罩光(fv2) 1 0090205602 导光柱 1 0090205603 本控支架 1 0090205604 本控按键帽 1 ABS 电镀 3 0090205605 本控按键帽 2 ABS 电镀 2 0090600012 自攻螺钉 SJ2824-87 ST3×8F 6 0090600012 自攻螺钉 SJ2824-87 ST3×8F 2 0090204179 左网布 黑色 1 0090204180 右网布 黑色 1 0090600230 自攻螺钉 SJ2824-87 ST3×6F 8 0090805039 LCD 显示屏 LC201V02(L) 1 0090808797 后盖组件 1 0090205607 后盖 外表面喷黑漆 1 0090205608 壁挂盖板 1 0090600015 自攻螺钉 SJ2824-87 ST4×12F 10 0090100862 电源开关固定板 1 0090805511 支撑组件 1 0090807076 支架总成 罩光油 1 www.520101.co ３４ 0090205610 支撑架前壳 1 0090206068 支撑架上壳 1 0090205611 支撑架后壳 1 0090205612 底座盖板 1 0090100859 底座钣金 1 0090100857 铰链总成 1 0090600256 沉头螺钉 ST4X8 9 0090600207 螺钉 GB819-85 M4*8 4 0090205699 EVA 垫 4 0090808798 总装物料组件 1 0090100863 LG 支撑 325*15*1.5 2 0090600255 沉头螺钉 M3X8 4 0090600015 自攻螺钉 SJ2824-87 ST4×12F 6 0090100997A 前屏蔽罩 AU&LG 1 0090600015 自攻螺钉 SJ2824-87 ST4×12F 7 0090600012 自攻螺钉 SJ2824-87 ST3×8F 2 0090100861 解码屏蔽罩 1 0090600230 螺钉 SJ2824-87 ST3X6F(镍） 10 0090600074 螺栓 GB9074.4-88 M3X8 （双垫片） 10 0090100858C 端子板 1 0090800020 金属线夹 1 0090600209 六角螺柱 M3X8 2 0090600197 螺钉 M4X8 2 0090206592 导电泡棉 2.5 0094013888 扬声器 Y47-409-5W-8Ω 1 0090402695 本控线束 1 0090402696 遥控线束 1 0094010332 背光驱动板 INV20-606A(D) 1 0094300544 INVERTER 连接线 1 0094300481 LCD 连接线 1 0090402274 喇叭连接线 JT4801-J3750Y 1 0090207791 AV 标牌 PVC(toahiba) 1 0090505259 衬垫(左) EPS 1 0090505260 衬垫(右) EPS 1 0090506104 小泡沫 EPS 200*160*50 1 0090500017 海尔防伪商标 1 0090808801 包装组件 （借用原 L20AV6-A0 包装组件） 1 0090505989 包装箱 改成通用包装箱 1 0090205955 后铭牌 PVC 1 0090202927 警示牌 1 www.520101.co ３５ 0090502847 整机包装袋 1 0090500017 海尔防伪商标 1 0090808802 附件盒组件 1 0090503179 附件盒 1 0090506334 说明书 1 0090505130 壁挂支架说明书 1 0090500008 说明书包装袋 1 0090500010 保修证 1 0090203798 大小盖板包装袋 1 0090203652 螺钉包装袋 1 0090100807 壁挂支架 1 0090600197 螺钉 GB818-85 M4X8 4 0090205609 支撑座盖板 1 0094009106 电源适配器 FSP060-1AD101C 1 0094009488 遥控器 HTR-111 1 www.520101.co ３６ 主要 IC 功能简介 1.TCP90200 TC90200是一个集彩色解码、亮色分离、模数转换、SCALAR 电路合成在一个 芯片的集成电路。 2.AD80087 AD80087 是一个 A/D 转换器，在本机型中 576P 以上的 A/D 转换由 AD80087 完成，576P（包括 576P）以下的 A/D 转换由 TPC90200 来完成。 3.TMP88PS34 TMP88PS34 是本机的 CPU 4.TA1343N TA1343N 是本机的伴音处理芯片 5.AN755N AN7552N 是接本机的伴音的功放芯片。 6.LA75503V 中频解调芯片 www.520101.co 信号流程图 www.520101.co ３８ 原理图 www.520101.co ３９ www.520101.co ４０ 序号 数量 备注 名称 www.520101.co
