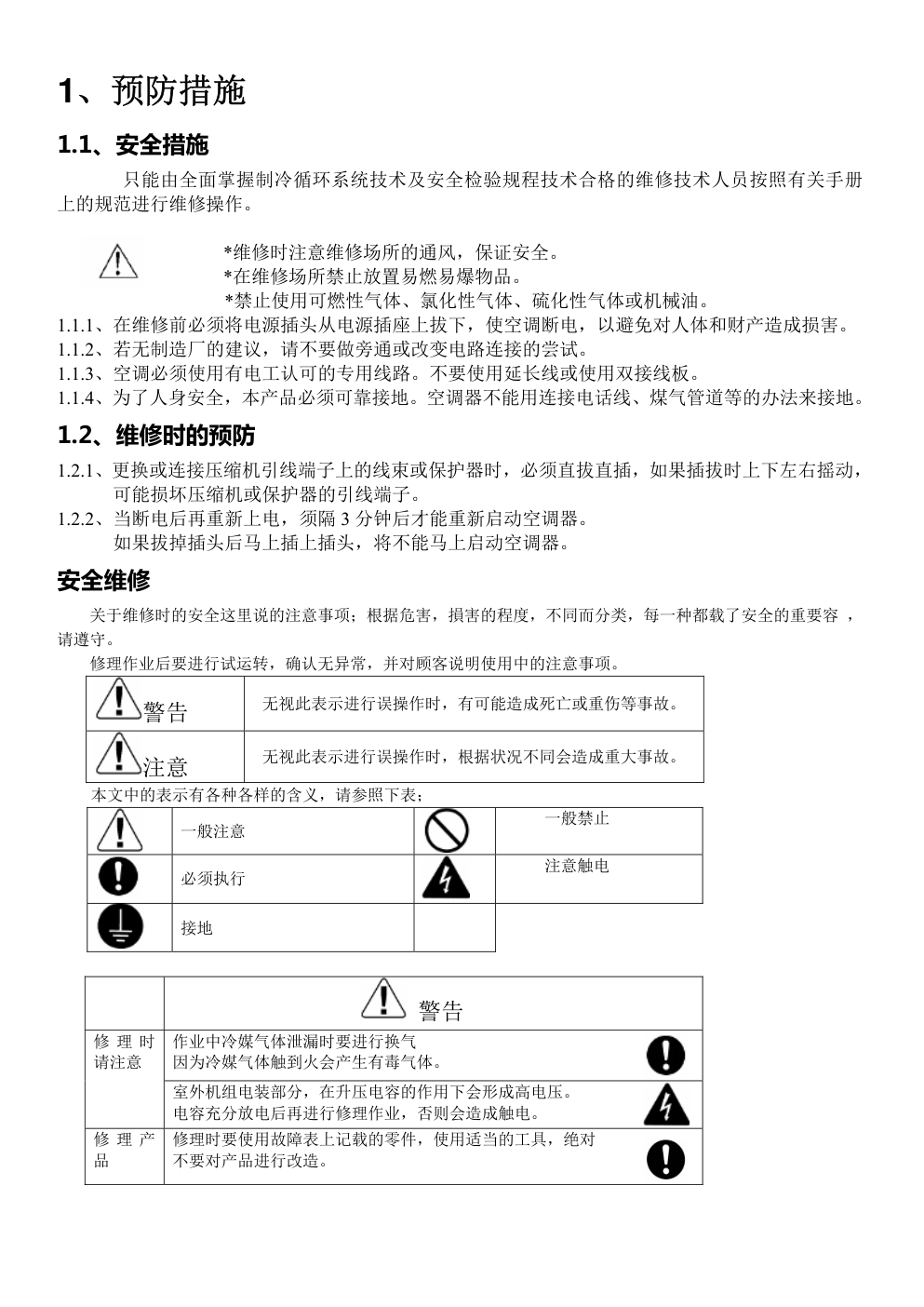

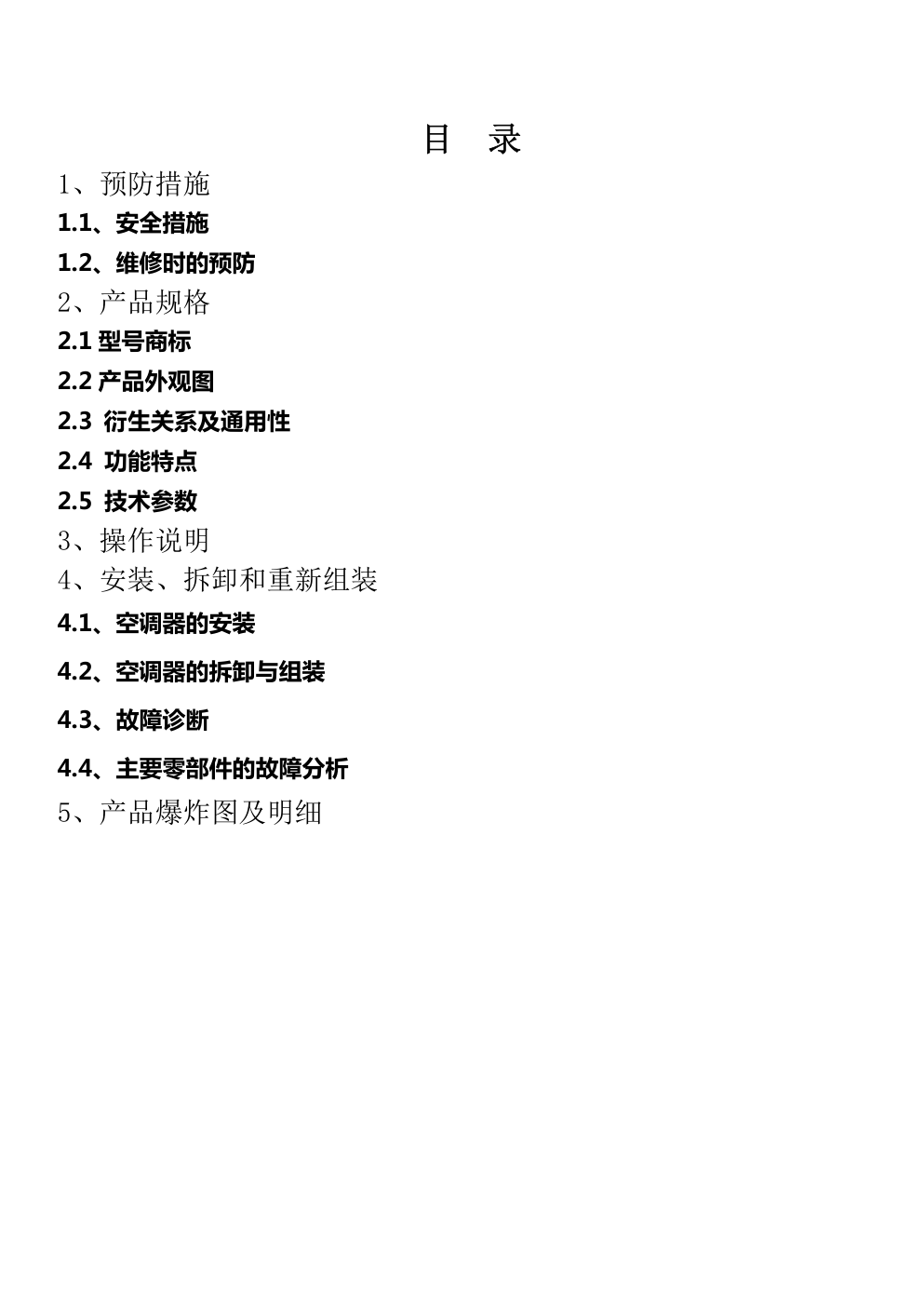

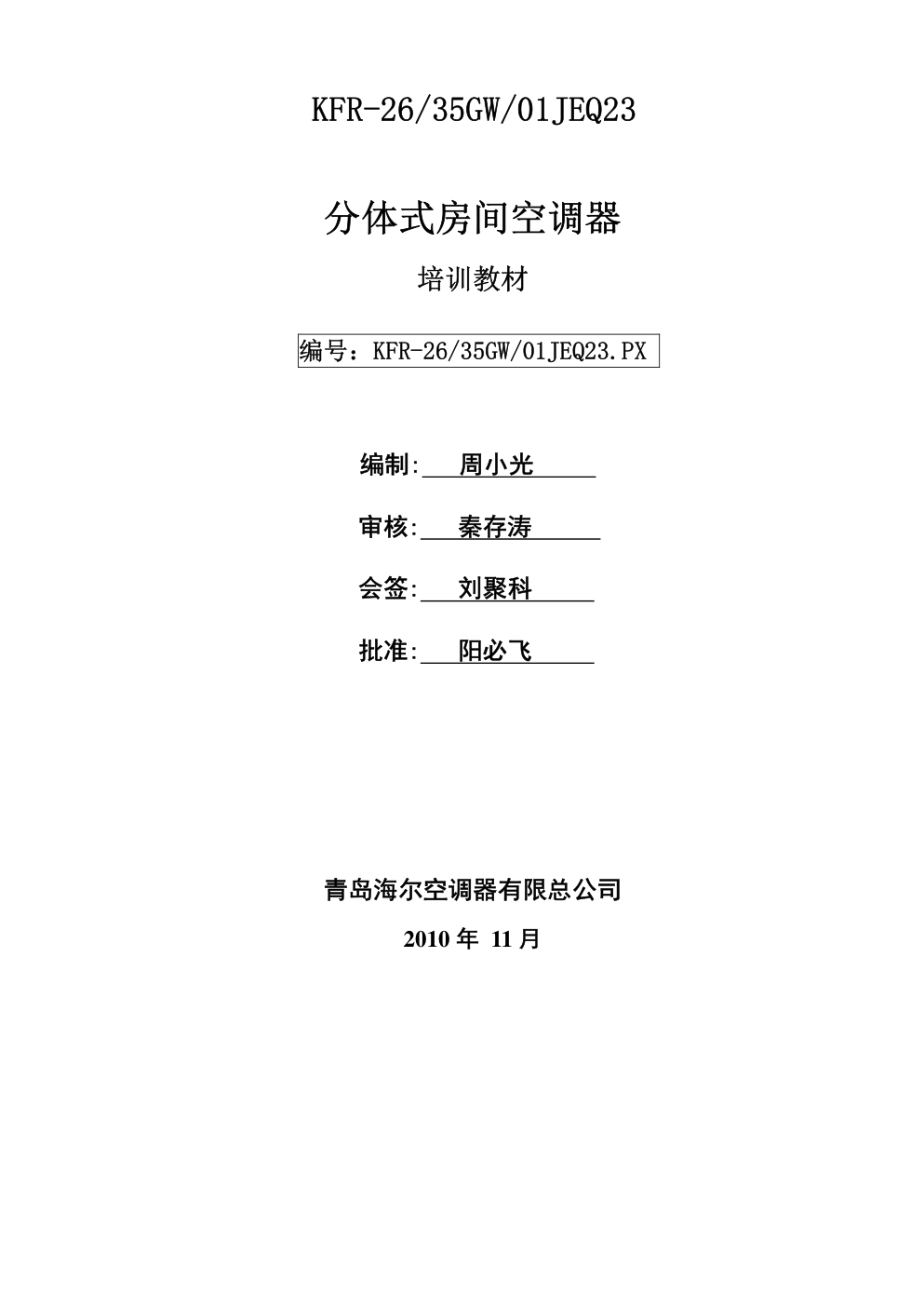

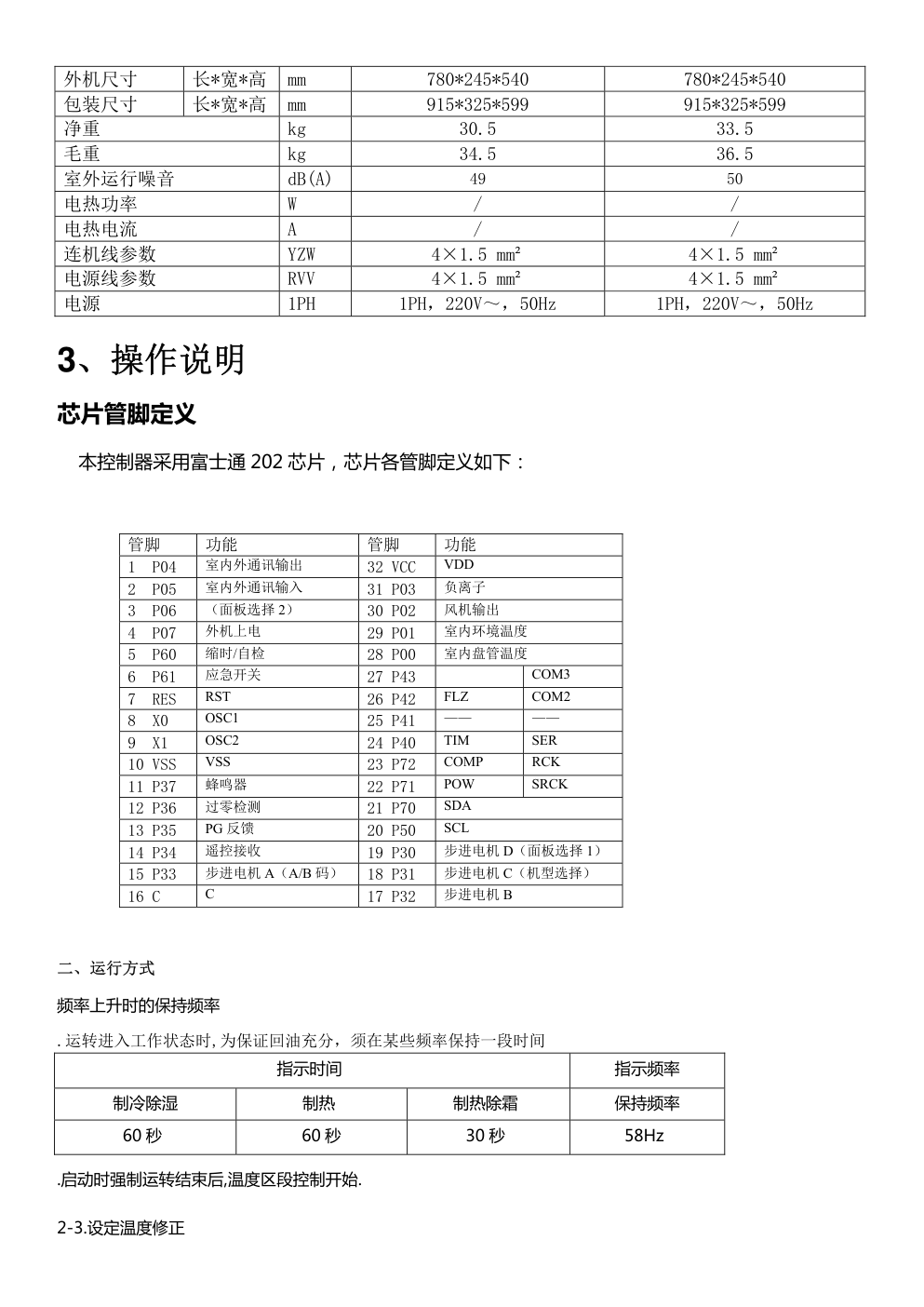

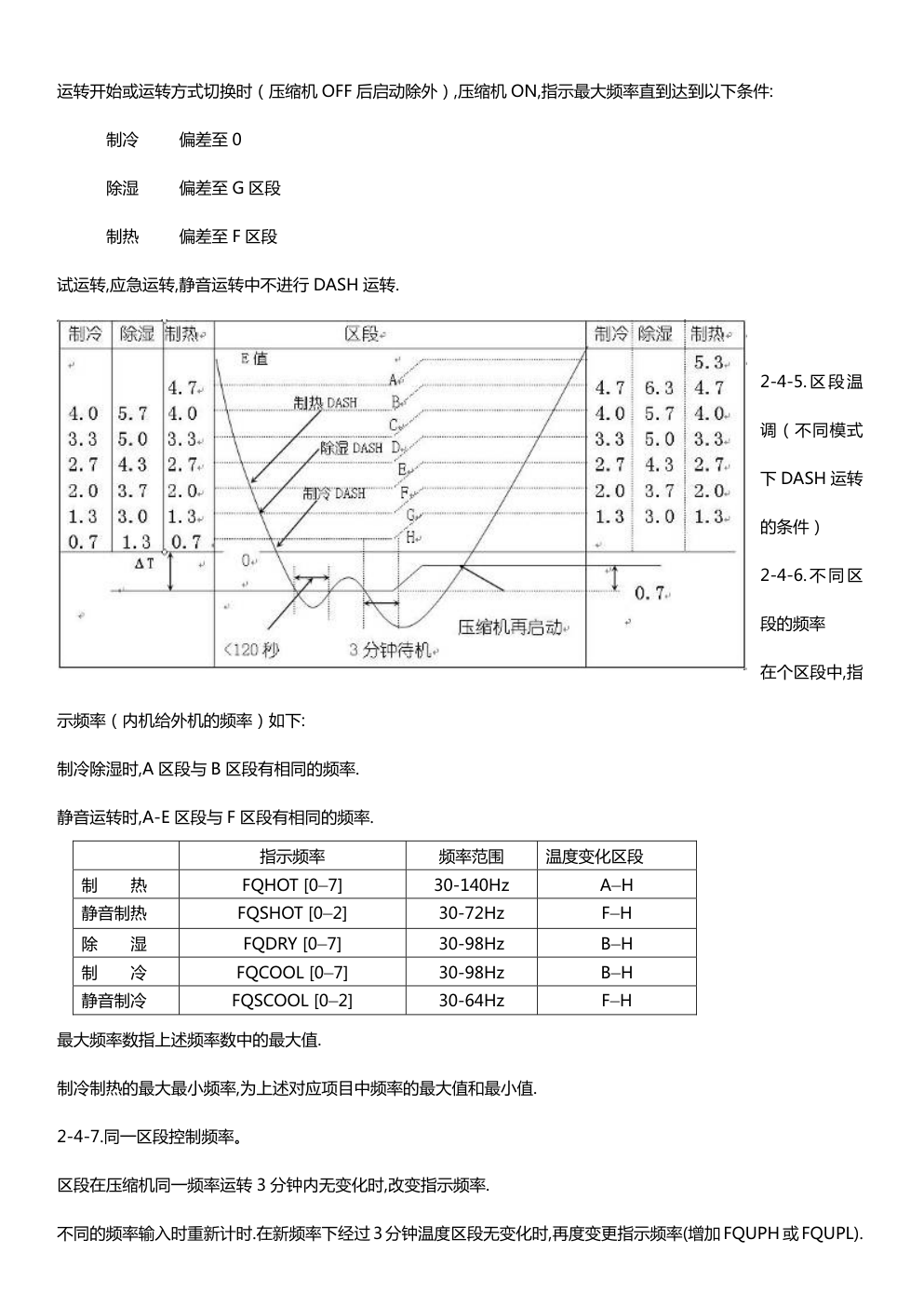

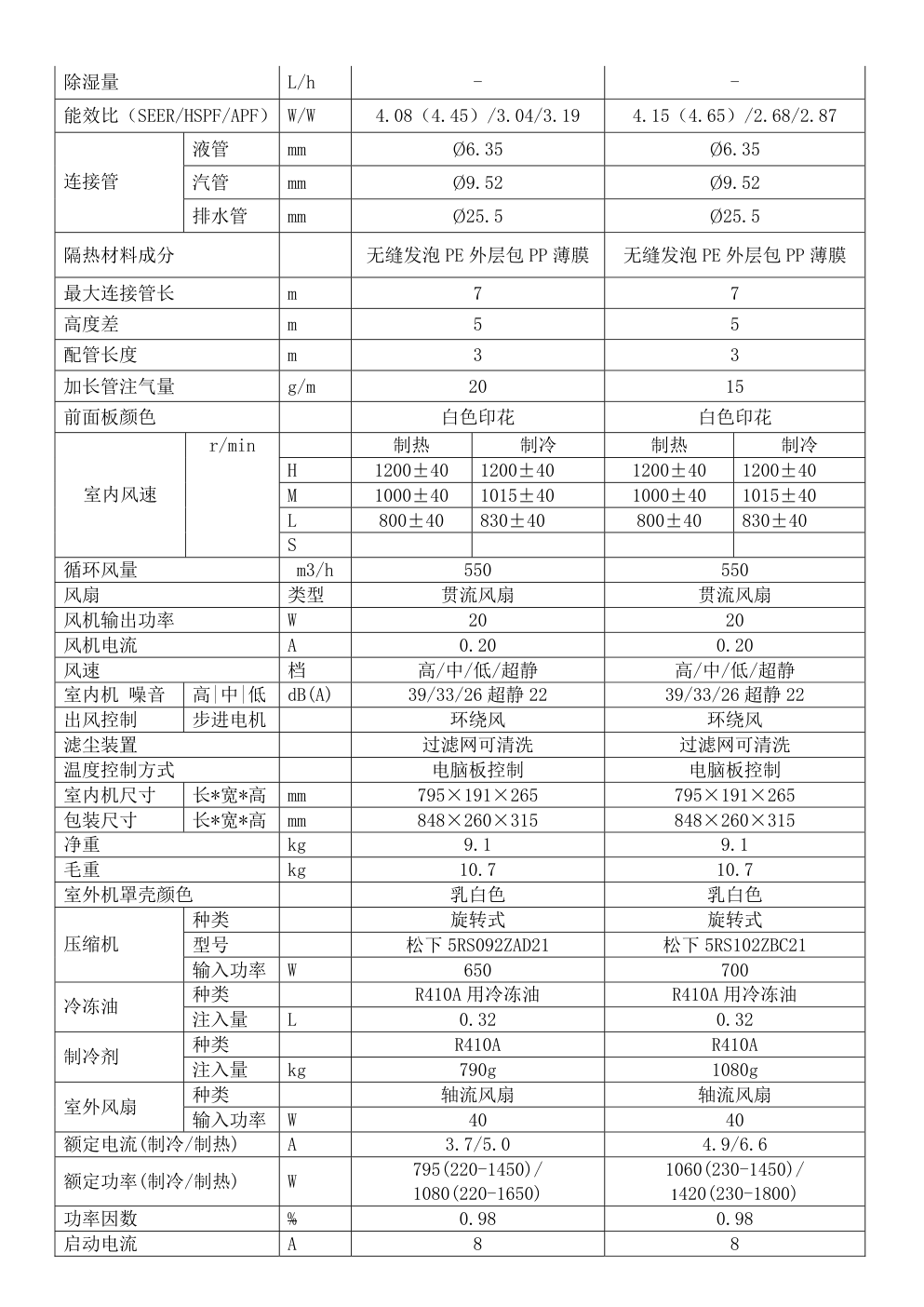

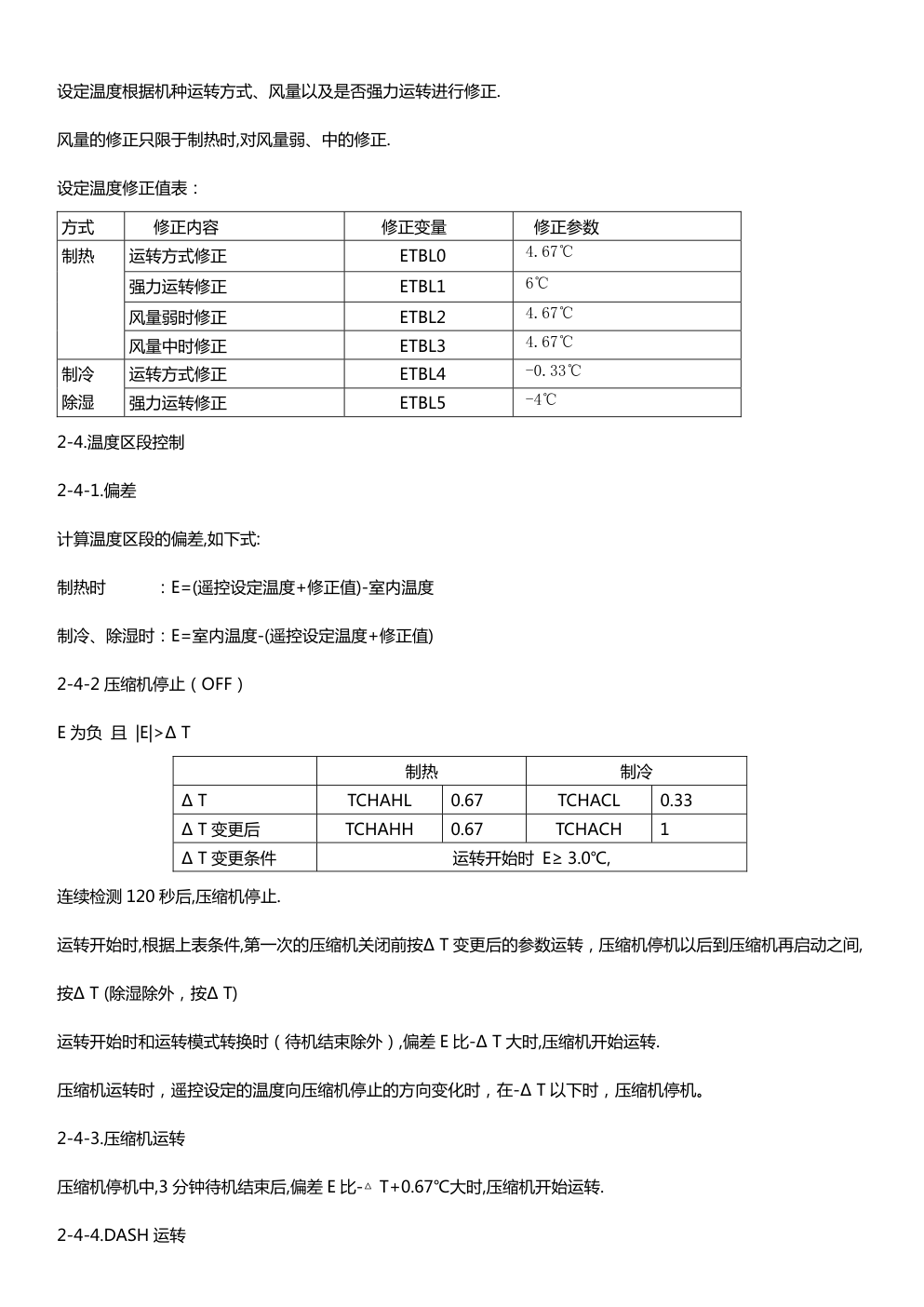

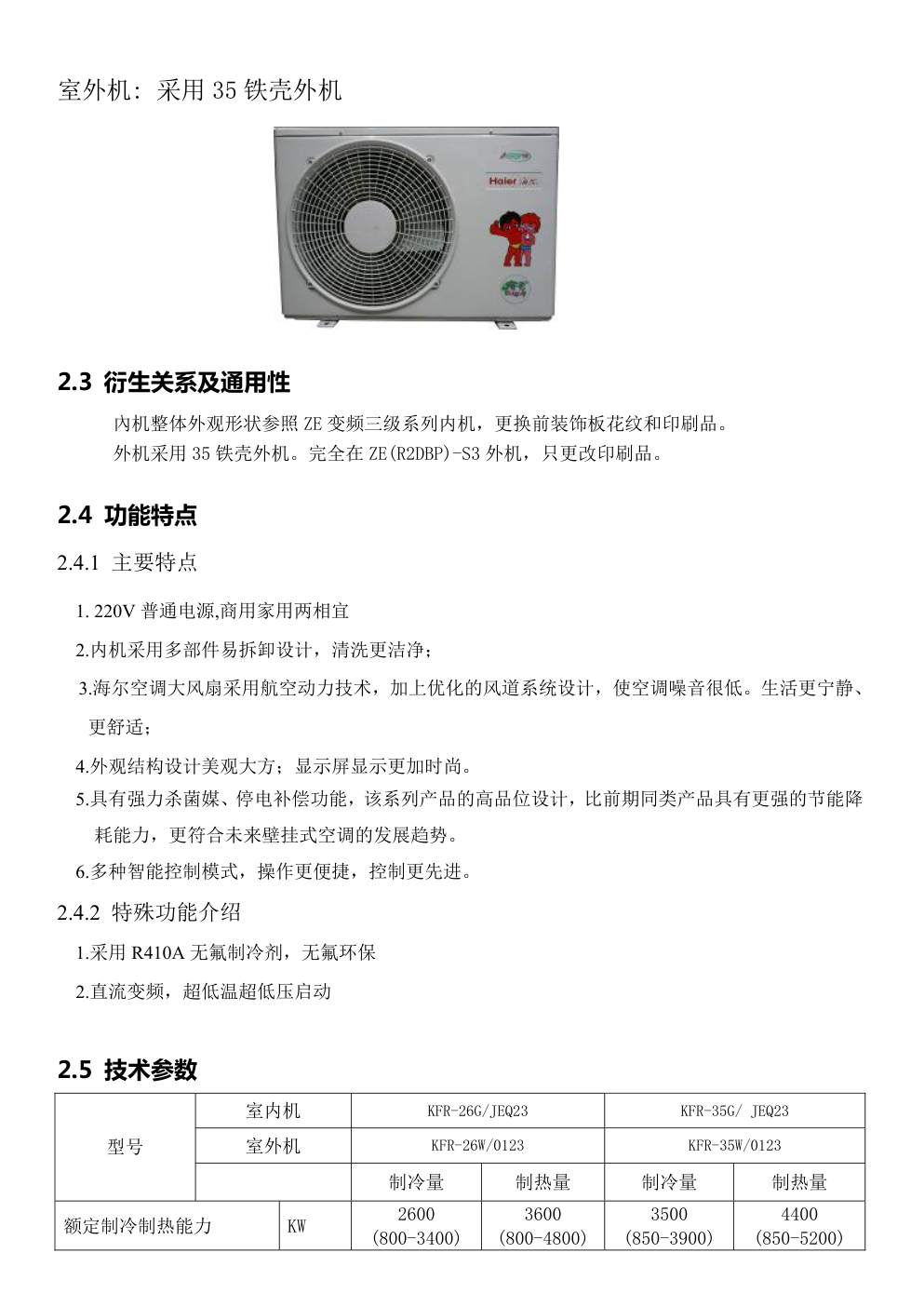

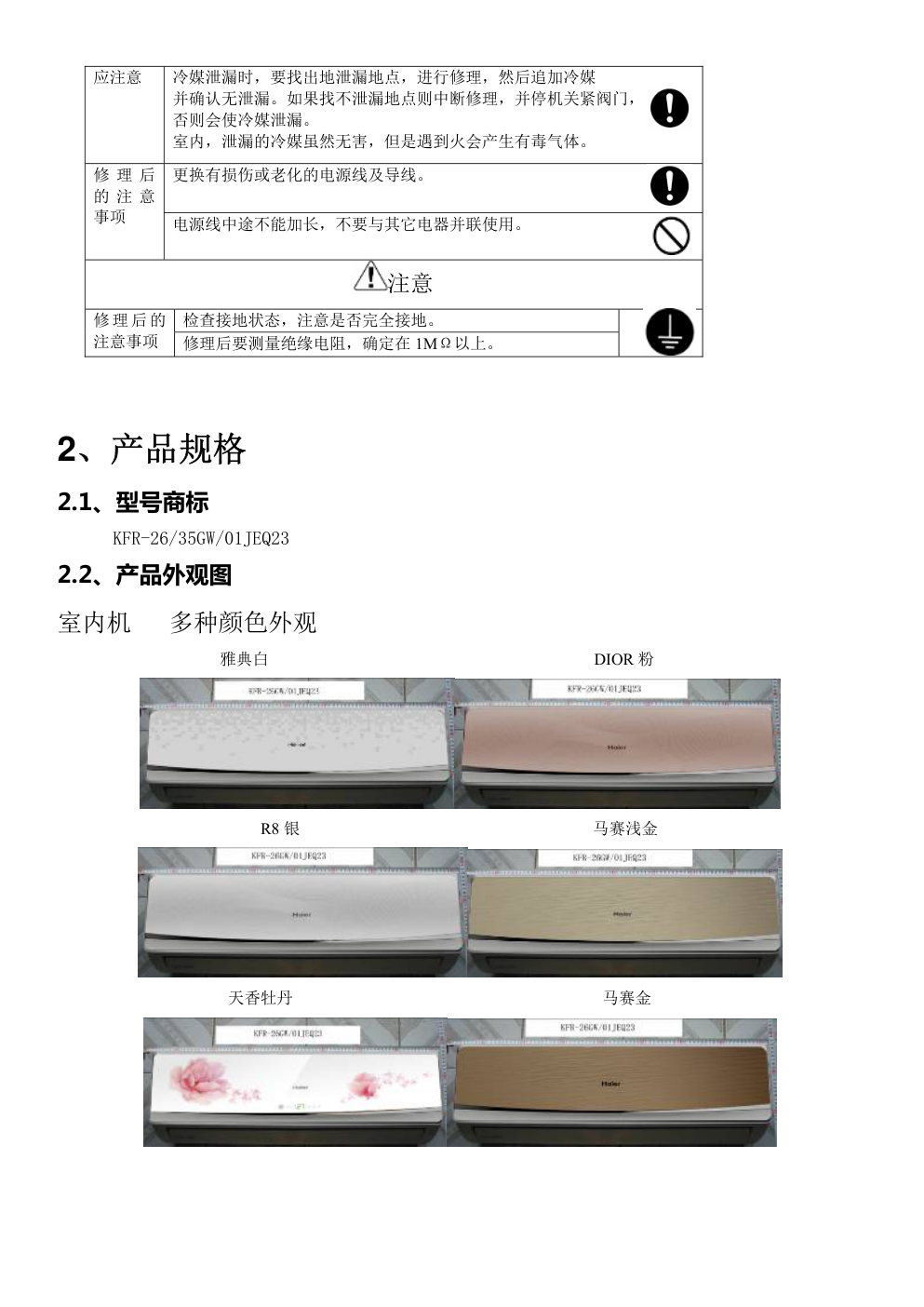

KFR-26/35GW/01JEQ23 分体式房间空调器 培训教材 编号：KFR-26/35GW/01JEQ23.PX 编制: 周小光 审核: 秦存涛 会签: 刘聚科 批准: 阳必飞 青岛海尔空调器有限总公司 2010 年 11 月 目 录 1、预防措施 1.1、安全措施  1.2、维修时的预防  2、产品规格 2.1 型号商标  2.2 产品外观图  2.3  衍生关系及通用性  2.4  功能特点  2.5  技术参数  3、操作说明 4、安装、拆卸和重新组装 4.1、空调器的安装  4.2、空调器的拆卸与组装  4.3、故障诊断  4.4、主要零部件的故障分析  5、产品爆炸图及明细 1、预防措施 1.1、安全措施  只能由全面掌握制冷循环系统技术及安全检验规程技术合格的维修技术人员按照有关手册 上的规范进行维修操作。 *维修时注意维修场所的通风，保证安全。 *在维修场所禁止放置易燃易爆物品。 *禁止使用可燃性气体、氯化性气体、硫化性气体或机械油。 1.1.1、在维修前必须将电源插头从电源插座上拔下，使空调断电，以避免对人体和财产造成损害。 1.1.2、若无制造厂的建议，请不要做旁通或改变电路连接的尝试。 1.1.3、空调必须使用有电工认可的专用线路。不要使用延长线或使用双接线板。 1.1.4、为了人身安全，本产品必须可靠接地。空调器不能用连接电话线、煤气管道等的办法来接地。 1.2、维修时的预防  1.2.1、更换或连接压缩机引线端子上的线束或保护器时，必须直拔直插，如果插拔时上下左右摇动， 可能损坏压缩机或保护器的引线端子。 1.2.2、当断电后再重新上电，须隔 3 分钟后才能重新启动空调器。 如果拔掉插头后马上插上插头，将不能马上启动空调器。 安全维修  关于维修时的安全这里说的注意事项；根据危害，損害的程度，不同而分类，每一种都载了安全的重要容 ， 请遵守。 修理作业后要进行试运转，确认无异常，并对顾客说明使用中的注意事项。 警告 无视此表示进行误操作时，有可能造成死亡或重伤等事故。 注意 无视此表示进行误操作时，根据状况不同会造成重大事故。 本文中的表示有各种各样的含义，请参照下表； 一般注意 一般禁止 必须执行 注意触电 接地 警告 作业中冷媒气体泄漏时要进行换气 因为冷媒气体触到火会产生有毒气体。 修 理 时 请注意 室外机组电装部分，在升压电容的作用下会形成高电压。 电容充分放电后再进行修理作业，否则会造成触电。 修 理 产 品 修理时要使用故障表上记载的零件，使用适当的工具，绝对 不要对产品进行改造。 应注意 冷媒泄漏时，要找出地泄漏地点，进行修理，然后追加冷媒 并确认无泄漏。如果找不泄漏地点则中断修理，并停机关紧阀门， 否则会使冷媒泄漏。 室内，泄漏的冷媒虽然无害，但是遇到火会产生有毒气体。 更换有损伤或老化的电源线及导线。 修 理 后 的 注 意 事项 电源线中途不能加长，不要与其它电器并联使用。 注意 检查接地状态，注意是否完全接地。 修 理 后 的 注意事项 修理后要测量绝缘电阻，确定在 1MΩ以上。 2、产品规格 2.1、型号商标  KFR-26/35GW/01JEQ23 2.2、产品外观图  室内机 多种颜色外观 雅典白 DIOR 粉 R8 银 马赛浅金 天香牡丹 马赛金 室外机: 采用 35 铁壳外机 2.3  衍生关系及通用性  內机整体外观形状参照 ZE 变频三级系列内机，更换前装饰板花纹和印刷品。 外机采用 35 铁壳外机。完全在 ZE(R2DBP)-S3 外机，只更改印刷品。 2.4  功能特点  2.4.1 主要特点 1. 220V 普通电源,商用家用两相宜 2.内机采用多部件易拆卸设计，清洗更洁净； 3.海尔空调大风扇采用航空动力技术，加上优化的风道系统设计，使空调噪音很低。生活更宁静、 更舒适； 4.外观结构设计美观大方；显示屏显示更加时尚。 5.具有强力杀菌媒、停电补偿功能，该系列产品的高品位设计，比前期同类产品具有更强的节能降 耗能力，更符合未来壁挂式空调的发展趋势。 6.多种智能控制模式，操作更便捷，控制更先进。 2.4.2 特殊功能介绍 1.采用 R410A 无氟制冷剂，无氟环保 2.直流变频，超低温超低压启动 2.5  技术参数  室内机 KFR-26G/JEQ23 KFR-35G/ JEQ23 室外机 KFR-26W/0123 KFR-35W/0123 型号 制冷量 制热量 制冷量 制热量 额定制冷制热能力 KW 2600 (800-3400) 3600 (800-4800) 3500 (850-3900) 4400 (850-5200) 除湿量 L/h - - 能效比（SEER/HSPF/APF） W/W 4.08（4.45）/3.04/3.19 4.15（4.65）/2.68/2.87 液管 mm Ø6.35 Ø6.35 汽管 mm Ø9.52 Ø9.52 连接管 排水管 mm Ø25.5 Ø25.5 隔热材料成分 无缝发泡 PE 外层包 PP 薄膜 无缝发泡 PE 外层包 PP 薄膜 最大连接管长 m 7 7 高度差 m 5 5 配管长度 m 3 3 加长管注气量 g/m 20 15 前面板颜色 白色印花 白色印花 r/min 制热 制冷 制热 制冷 H 1200±40 1200±40 1200±40 1200±40 M 1000±40 1015±40 1000±40 1015±40 L 800±40 830±40 800±40 830±40 室内风速 S 循环风量 m3/h 550 550 风扇 类型 贯流风扇 贯流风扇 风机输出功率 W 20 20 风机电流 A 0.20 0.20 风速 档 高/中/低/超静 高/中/低/超静 室内机 噪音 高|中|低 dB(A) 39/33/26 超静 22 39/33/26 超静 22 出风控制 步进电机 环绕风 环绕风 滤尘装置 过滤网可清洗 过滤网可清洗 温度控制方式 电脑板控制 电脑板控制 室内机尺寸 长*宽*高 mm 795×191×265 795×191×265 包装尺寸 长*宽*高 mm 848×260×315 848×260×315 净重 kg 9.1 9.1 毛重 kg 10.7 10.7 室外机罩壳颜色 乳白色 乳白色 种类 旋转式 旋转式 型号 松下 5RS092ZAD21 松下 5RS102ZBC21 压缩机 输入功率 W 650 700 种类 R410A 用冷冻油 R410A 用冷冻油 冷冻油 注入量 L 0.32 0.32 种类 R410A R410A 制冷剂 注入量 kg 790g 1080g 种类 轴流风扇 轴流风扇 室外风扇 输入功率 W 40 40 额定电流(制冷/制热) A 3.7/5.0 4.9/6.6 额定功率(制冷/制热) W 795(220-1450)/ 1080(220-1650) 1060(230-1450)/ 1420(230-1800) 功率因数 % 0.98 0.98 启动电流 A 8 8 外机尺寸 长*宽*高 mm 780*245*540 780*245*540 包装尺寸 长*宽*高 mm 915*325*599 915*325*599 净重 kg 30.5 33.5 毛重 kg 34.5 36.5 室外运行噪音 dB(A) 49 50 电热功率 W / / 电热电流 A / / 连机线参数 YZW 4×1.5 mm² 4×1.5 mm² 电源线参数 RVV 4×1.5 mm² 4×1.5 mm² 电源 1PH 1PH，220V～，50Hz 1PH，220V～，50Hz 3、操作说明 芯片管脚定义  本控制器采用富士通 202 芯片，芯片各管脚定义如下：  管脚 功能 管脚 功能 1 P04 室内外通讯输出 32 VCC VDD 2 P05 室内外通讯输入 31 P03 负离子 3 P06 （面板选择 2） 30 P02 风机输出 4 P07 外机上电 29 P01 室内环境温度 5 P60 缩时/自检 28 P00 室内盘管温度 6 P61 应急开关 27 P43 COM3 7 RES RST 26 P42 FLZ COM2 8 X0 OSC1 25 P41 —— —— 9 X1 OSC2 24 P40 TIM SER 10 VSS VSS 23 P72 COMP RCK 11 P37 蜂鸣器 22 P71 POW SRCK 12 P36 过零检测 21 P70 SDA 13 P35 PG 反馈 20 P50 SCL 14 P34 遥控接收 19 P30 步进电机 D（面板选择 1） 15 P33 步进电机 A（A/B 码） 18 P31 步进电机 C（机型选择） 16 C C 17 P32 步进电机 B  二、运行方式 频率上升时的保持频率 .运转进入工作状态时,为保证回油充分，须在某些频率保持一段时间 指示时间 指示频率 制冷除湿 制热 制热除霜 保持频率 60 秒 60 秒 30 秒 58Hz .启动时强制运转结束后,温度区段控制开始. 2-3.设定温度修正 设定温度根据机种运转方式、风量以及是否强力运转进行修正. 风量的修正只限于制热时,对风量弱、中的修正. 设定温度修正值表： 方式    修正内容     修正变量   修正参数 运转方式修正  ETBL0 4.67℃ 强力运转修正  ETBL1 6℃ 风量弱时修正  ETBL2 4.67℃ 制热 风量中时修正  ETBL3 4.67℃ 运转方式修正  ETBL4 -0.33℃ 制冷 除湿 强力运转修正  ETBL5 -4℃ 2-4.温度区段控制 2-4-1.偏差    计算温度区段的偏差,如下式: 制热时      ：E=(遥控设定温度+修正值)-室内温度 制冷、除湿时：E=室内温度-(遥控设定温度+修正值) 2-4-2 压缩机停止（OFF） E 为负 且 |E|>Δ T  制热 制冷 Δ T TCHAHL 0.67 TCHACL 0.33 Δ T 变更后 TCHAHH 0.67 TCHACH 1 Δ T 变更条件 运转开始时 E≥ 3.0℃, 连续检测 120 秒后,压缩机停止. 运转开始时,根据上表条件,第一次的压缩机关闭前按Δ T 变更后的参数运转，压缩机停机以后到压缩机再启动之间, 按Δ T(除湿除外，按Δ T) 运转开始时和运转模式转换时（待机结束除外）,偏差 E 比-Δ T 大时,压缩机开始运转. 压缩机运转时，遥控设定的温度向压缩机停止的方向变化时，在-Δ T 以下时，压缩机停机。 2-4-3.压缩机运转 压缩机停机中,3 分钟待机结束后,偏差 E 比-△ T+0.67℃大时,压缩机开始运转. 2-4-4.DASH 运转 运转开始或运转方式切换时（压缩机 OFF 后启动除外）,压缩机 ON,指示最大频率直到达到以下条件:       制冷     偏差至 0       除湿     偏差至 G 区段       制热     偏差至 F 区段 试运转,应急运转,静音运转中不进行 DASH 运转.  2-4-5.区段温 调（不同模式 下 DASH 运转 的条件） 2-4-6.不同区 段的频率 在个区段中,指 示频率（内机给外机的频率）如下: 制冷除湿时,A 区段与 B 区段有相同的频率. 静音运转时,A-E 区段与 F 区段有相同的频率.  指示频率 频率范围 温度变化区段 制    热 FQHOT[0—7] 30-140Hz A—H 静音制热 FQSHOT[0—2] 30-72Hz F—H 除    湿 FQDRY[0—7] 30-98Hz B—H 制    冷 FQCOOL[0—7] 30-98Hz B—H 静音制冷 FQSCOOL[0—2] 30-64Hz F—H 最大频率数指上述频率数中的最大值. 制冷制热的最大最小频率,为上述对应项目中频率的最大值和最小值. 2-4-7.同一区段控制频率。 区段在压缩机同一频率运转 3 分钟内无变化时,改变指示频率. 不同的频率输入时重新计时.在新频率下经过 3 分钟温度区段无变化时,再度变更指示频率(增加 FQUPH 或 FQUPL).  同一区段控制表： 温度变化区段 A B C D E F G H 制热   FQUP(2Hz) FQUP(2Hz) FQUP(2Hz) FQUP(1Hz) FQUP(1Hz)  制冷 除湿   FQUP(2Hz) FQUP(2Hz) FQUP(2Hz) FQUP(1Hz) FQUP(1Hz)  FQUPH：2Hz；  FQUPL：1Hz 2-4-8.风量自动时的风量决定 风量自动时,根据温度调节区段,切换风量强中弱. 风量自动时的风量表： 温度调节区段 A B C D E F G H I   制热 强 强 强 强 强 中 弱 弱 SLO  制冷  强 强 强 中 中 弱 弱 弱  除湿  强 中 中 中 弱 弱 SLO SLO 2-5.除霜 .高负荷保护控制动作时,保护控制动作优先. .压缩机不停止. .制热运转过程中,室外机通讯传送除霜信号(I21=10),室内机进入除霜控制，直到室外机通讯传送除霜解除信号 (I21=01),室内机直接进入制热运转,指示区段和风量控制按制热温度区段控制进行. 2-6.风量限制 .压机运转中,室内风机的最高设定,中或弱时,指示频率的上限  分别如下: 风量的频率数限制表:  限制频率变量 限制频率 风量中限 FQLIMMD 90Hz 风量弱限 FQLIMLO 52Hz 上下健康风限频 FUPHEAL 30Hz 制热模式下判断限频条件时，首先判断是否为设定低风或健康风限频条件，如果有设定低风，设定健康风或两 者都有，则根据下列条件进行限频修正。 室外气温条件 指示频率  011(20℃以上) 低风或健康风限频 48Hz 010(15-20℃) 低风或健康风限频+FUPHEA1 50Hz 001(10-15℃) 低风或健康风限频+FUPHEA2 52Hz 000(10℃以下) 通常频率  三.室内风机控制 3-0-1.目标转数 09 机型 转速变量 转速（rpm） 微弱 FRPMTBL00 700 静音 SSLO FRPMTBL01 820 弱 FRPMTBL02 840 强 FRPMTBL05 1190 弱 FRPMTBL04 950 制 热 自 动 强 FRPMTBL05 1190 微弱 FRPMTBL06 740 静音 SSLO FRPMTBL07 840 弱 FRPMTBL08 860 强 FRPMTBL11 1150 弱 FRPMTBL10 950 制 冷 自 动 强 FRPMTBL11 1150 弱 FRPMTBL12 950 通 风 强 FRPMTBL13 1250 制冷 FRPMTBL09 1250 额 定 制热 FRPMTBL03 1250 .风量为手动中时,为(强+弱)/2 的转数. 自动中时,为(自动的强+自动的弱)/2 的转数,( 未到 10rpm 时不计). 3-1.制热运转 @1 3-1-1.热启动 一、制热时进行防冷风控制：  热交温度： THHOT3 37.0℃ THHOT2 35.2℃                                THHOT1 25.2℃                                       4 分钟 THHOTR 16℃                 停   微弱    弱                设定         弱    微弱  停 根据热交温度,如上图进行室内风机控制. 1、 热交温度上升时依据热交温度判别风速： 热交温度低于 35.2℃,风机微弱（首次上电进入制热或除霜结束时，热交温度低于 25.2℃时风机停；高于 25.2 ℃且低于 35.2℃,风机微弱）； 热交温度在 35.2℃和 37℃之间风机弱； 热交温度于高于 37℃, 风机按设定运行。 2、 热交温度下降时依据热交温度判别风速： 热交温度低于 35.2℃且高于 25.2℃风机弱； 热交温度低于 25.2℃风机微弱，且保持。（首次上电进入制热或除霜结束时，热交温度低于 25.2℃但高于 16 ℃，风机微弱；热交温度下降到 16℃以下，风机停。） 3、 热交温度上升过程中，风速在微弱、弱阶段，如果 4 分钟后热交温度未能进到上一个阶段，风速提高到上一个 阶段风速，风速上升到设定风速后，需保持 4 分钟设定风速后再依据热交温度调节风速； 4、 热交温度下降过程中，若在风速弱期间保持 4 分钟以上则回升到设定风速。 3-1-2.压缩机停机,3 分钟待机时 1.压缩机停机后（感温器 OFF）,20 秒风量弱(静音运转时为 SSLO),然后为微弱； 2.在制热运转的待机时间内（模式转换压机停机），风量保持微弱。 3．遥控关机，内风机停 3-1-3.压缩机再启动中 热启动后,为遥控设定的风量. 自动风量时,根据温度决定风量. 参照温度区段控制功能 3-1-4.除霜运转中 在 20 秒弱后,风机停止. 制热低温除霜中接受室外机通讯 I21=11 的指示时,根据热交温度传感器进行热启动风量控制（3-1-1）同样的控制. 除霜运转结束后，若压缩机开，则开始热启动风量控制，若压缩机关，则风量为微弱。 3-2 制冷运转 风量设定为强,中,弱时,为分别的风量. 自动风量时根据温度决定风量. 参照温度调节功能 （参照 2-4-8） 3-3.除湿运转 3-3-1.压缩机 OFF,3 分钟待机中 .压缩机停止则风机停止. .若 3 分钟待机结束则为微弱. .3 分钟待机后,变为压缩机开领域,为压缩机开控制. 3-3-2.压缩机 ON 风量强,中,弱设定时, 则按设定的风量运行. 自动风量时根据温度调节决定风量. 图 3.4 除湿运转：  区段 H             3 分钟待机 压缩机 OFF        设定   微弱     OFF         微弱            微弱       设定 四.强力运转 .强力运转进行 15 分钟. .运转停止或经过 15 分钟结束强力运转. .状态转换结束强力运转. .进入"静音",正常运转或定时开等信号控制,结束强力运转. .自动功能时,有强力/安静功能;主机进入制冷模式,按照制冷强力/安静运行; 主机进入制热模式,按照制热强力/ 安静运行; 主机进入送风模式,无强力/安静功能. 4-0-1.强力制热 .修订设定温度. 有温度调节机能 .风量为自动的中风 . .除霜运转中,室外机不接受强力运转的通讯信号 强力运转进行 15 分钟后,10 分钟禁止压缩机 OFF（故障除外）. 4-0-2.强力制冷 修订设定温度. 温度调节机能 风量为手动的强. 在压机开始后,在 3 分钟内不进行低负荷保护. 4-0-3．送风、除湿无强力功能。 五.静音运转 向室外机送静音运转信号. 5-0-1.静音制热 压缩机开时,风量为 SSLO. 压缩机关后,20 秒中风量为 SSLO,然后变为微弱. 5-0-2.静音制冷 风量为 SSLO. 5-0-3．除湿、送风无静音功能。 六.空气清新 .接受到遥控指令后，若风机运转，则负离子发生器工作，实现负离子发射功能。 .如风机停时，则负离子发生器 OFF。 . 负离子发生器 OFF，如已设定了空气清新 ON，则风机又开始转时自动转负离子发生器 ON。 七.定时运转 .根据定时时钟和当前时钟的时间差来开始定时时间的计数。 .定时运转中,显示板定时灯亮。 7-0-1.定时关 设定定时关后,面板运行状态显示不变，定时符号显示，定时时间到，运转停止. 7-0-2.定时开 设定定时开后，面板只显示定时符号，定时开时间到，按设定状态运行开始。 7-0-3．定时开/关 其执行顺序按设定进行执行。 八.睡眠运转 8－1.在制冷/除湿运转时，运行 1 小时后设定温度上升 1℃，再过 1 小时后设定温度再上升 1℃，再运行 6 小时后 关闭。 8－2.在制热运转时，1 小时后设定温度下降 2℃，再 1 小时后设定温度再下降 2℃，再 3 小时设定温度上升 1℃， 再运行 3 小时后关闭。 8－3.在设定睡眠前是内风机为高风时，则设定睡眠后，室内风速转为中风，如设定睡眠前是内风机为中风时，则 设定睡眠后，室内风速转为低风，如设定睡眠前是内风机为低风时，则设定睡眠后，室内风速不变。 8- 4.睡眠开始后 30 分钟显示屏关闭，当接受到遥控信号后，显示亮一分钟后重新关闭 九.自动运转 自动运行分为自动和全自动两种方式，可通过不同的选择来实现。 9-1.自动运行方式： 进入此方式后，主控 MCU 根据房间温度决定相应的工作模式，以维持所设定的温度（制热模式设定温度 23℃， 制冷 26℃）。 首次开机时，室内进风温度小于等于 23℃时，进入制热，大于 23 度进入制冷。 进入制热走制热程序（设定温度 23℃），当达到压机停止温度时，压机停止，3 分钟待机有效；如若压机持续 停止 15 分钟后检测到进风温度大于 23℃进入制冷,否则仍在制热工作态。 进入制冷走制冷程序（设定温度 26℃），补偿温度差自动取消，当达到压机停止温度时，压机停止，3 分钟待 机有效；如若压机持续停止 15 分钟后检测到进风温度小于等于 23℃进入制热态，进入制热态补偿温度自动加上， 否则仍在制冷工作状态。 由其他模式转自动模式时,若工作状态有改变（即先判断，再工作），停机 3 分钟, 3 分钟后根据室内进风温度 进入判定温度。 十.试运转 试运转指示频率为 58Hz，风量强. 试运转 30 分钟结束,关机。试运转期间，接收遥控信号后，退出试运转。 不进行低负荷保护动作. 十三.制热低温处理 如果四通阀切换时有不能切换现象,或在制热运转中,除霜以外的压缩机再启动时,若热交换器的温度在"THHOTLTH" （-4.5℃）以下持续"TMHOTLTH"（90 秒）时间, 压缩机关闭进入 3 分钟待机.热交温度在" THHOTLTH "（-4.5℃） 以上复位. 十四.通信 采用高效直流通讯协议 十五.EEPROM 控制 室外机通上电源时,EEPROM 的参数和与校验和数不一致时,EEPROM 异常. 室内机从室外机接受 EEPROM 异常信号后,则显示室外机 EEPROM 异常. 此时,控制和应急运转不接受. 只有通过电源 OFF 解除. 十六.故障表履历 无错误代码履历时,什么表示也没有. 故障表示方式 10 秒钟自动结束. 遥控只接受停止信号.根据开关或遥控的停止信号,故障履历表示方式结束. 有 EEPROM 的机种,电源复位后履历保存. 十七.特殊机能 1、室内机单独运转 a. 进入条件：先将遥控器设定为制热高风，设定 30℃,首次上电,7 秒内按睡眠键 6 下，回响 6 声 b. 进入室内机单独运转后室内机动作处理按如下程序进行： 内机按设定运行，通讯，不对室外机通讯信号进行处理，但需一直向外机发送通讯信号。 c.退出条件：接收到遥控关机或应急信号关机退出室内机单独运转，掉电后上电退出室内机单独运转。 室内机单独运行时, 模拟室外机向室内机发以下信息运转。 输出频率 58 Hz、错误除霜状态等为 17654=0001,13=0,121=01、外温水平 K54=00,室内热交换温度固定在 47 度. 2、停电补偿 a.进入条件：7 秒内按睡眠 10 下蜂鸣器响 4 声，进入同时将当前状态存入室内机 EEPROM 中。 b.进入停电补偿运转后室内机动作处理按如下程序进行： 遥控应急信号，按照遥控器和应急设定状态运行并将当前状态存储于室内机 EEPROM 中。 主机按面板设定状态运行并将状态存储在 EEPROM 中。 进入停电补偿后，掉电再上电，主机将当前运行和停电补偿信号传送给室内机面板，面板接收到以后回传信息保持 停电补偿位。 c. 退出条件：7 秒内按睡眠 10 下蜂鸣器响 2 声 d. 停电补偿状态下设定定时、睡眠功能，掉电后再上电，主机记忆为关机状态。 3、室外上电继电器功能 室内软件 1、室内功率继电器由 OFF 到 ON 条件： 1） 电源投入之后 5s 功率继电器不启动。 2） 2）接收遥控或应急开机命令 2S 后，功率继电器 ON。 3）待机状态下室内环境温度 20℃以下连续 1 分钟，功率继电器 ON。功率继电 ON 后 5S 后开始室内外通讯（未 开机的状态下，模式为关机模式）。 2、内功率继电器由 ON 到 OFF 条件： 1）关机状态持续 15min 后，若室内环温＞20℃，发送继电器 OFF 请求，接收到室外通讯继电器 OFF 许可后，功率继电器 OFF；如发送继电器 OFF 请求后，延时 20s 后仍没 有收到外机 OFF 许可信号，强制继电器 OFF。 2）定时开时,进入定时待机，15 分钟后 OFF. 3）开机时，传送异常时，无条件 OFF。 4）开机时，室外机的 EEPROM 异常时，无条件 OFF。 十八应急开关： .停机时按应急开关 5 秒以下就开始应急运转. .停机时,连续按应急开关 5 秒以上 10 秒以下时,开始试运转. .停机时,连续按应急开关 10 秒以上 15 秒以下时,开始表示上一次故障的方式. .停机时按应急开关时,面板显示自动运转. .停机时按应急开关 15 秒内或到手离开应急开关位置时,不接受遥控信号. .15 秒以上，进入关机状态。 .15 秒以上可以接收遥控信号。 .运转中按应急开关,空调器停机. .异常情况出现时按应急开关时,停机,解除异常方式。 .故障表示中按应急开关时,结束故障表示方式. .运转中,在正常情况或异常情况出现时(如轻触开关短路)或故障表示方式中按应急开关时,连续按（一直按住不放） 也能接受遥控信号。 .故障履历表示方式: 按开关时间达 10 秒时,响 3 声,松开开关,进入故障履历表示方式,按开关时间到 15 秒时,面板显示灭,取消故障履历表 示方式. 前一次的警报内容传送给显示板进行状态表示. 10 秒后,清除故障履历表示方式（故障履历表示只显示 10s）. 表示中除了停止信号以外,其它的遥控信号不接收. 无故障时没有任何表示,只有蜂鸣器响. 4、安装、拆卸和重新组装 4.1、空调器的安装  空调器的安装详见说明书 4.2、空调器的拆卸与组装  室内机的拆卸与组装 注意！在拆卸和组装之前，一定要确保机器断电，且在 10 分钟以上。 次序 过程 备注 1 内机外观图，切断电源 2 打开面板组，将面板组推向左 侧(以图为例)，先把面板左侧 和罩壳相连的卡爪从槽中推 出，再把右侧卡爪推出，取下 面板组 次序 过程 备注 3 先把导风板中间的支撑推向 右侧，从接水盘上的导风板支 撑里退出来。再把导风板推向 一侧(图中推向了左侧)，把导 风板轴从右侧退出来，取下导 风板。 4 将罩壳上的两个螺钉盖取下 5 将固定罩壳与接水盘的螺钉 卸下 6 取下两个过滤网 次序 过程 备注 7 将连接罩壳和骨架的卡扣从槽内退 出来 8 取下罩壳 9 将固定接水盘的螺钉卸下，取下接水 盘，将固定蒸发器的螺钉取下 10 接水盘上物料拆法： 将步进电机上的螺钉卸下 次序 过程 备注 11 将主摆叶从摆叶轴套中退出 把小摆叶从卡槽中退出 取下两组摆叶 12 卸下固定电器箱体的螺钉，取下电气 箱体 将骨架后部固定蒸发器的管夹从骨 架中退出，取下蒸发器 13 次序 过程 备注 14 将固定电机压盖的螺钉取 下，拿起电机压盖 15 将连接贯流风扇和电机的螺 钉取下，取下电机 16 取下贯流风扇 17 最后剩骨架和风扇 内机拆装完毕 室外机的拆卸与组装 35 外机有圆风罩和方风罩两种，此拆装过程以方风罩的为例，拆卸步骤同圆风罩外机。 次序 过程 备注 1 卸下 4 个螺钉 掀起顶板 2 卸下接线盒盖的螺钉，并取下 3 卸下连接端子排和罩壳的螺钉 4 卸下罩壳右侧和后护板连接的螺钉 5 卸下罩壳左侧和后护板连接的螺钉 次序 过程 备注 6 卸下罩壳 7 罩壳卸下后，外机内部物料图 物料实物形状和图片会有差异，请以实 物为准 8 卸下外电气箱体 9 拧开固定风扇的法兰螺母并卸下风扇 10 卸下固定风扇电机的螺钉，取下电机 次序 过程 备注 11 卸下固定电机支架的螺钉，取下支架 12 卸下固定隔板的螺钉 13 取下隔板,卸下固定支脚的螺钉 14 卸下固定后护板的螺钉，拿下后护板和 阀座支脚 15 将管组和压缩机取下后的状态 管组和压缩机拆装需要经验丰富工作人 员，请注意 次序 过程 备注 16 取下冷凝器限位板的螺钉 17 卸下固定冷凝器的螺钉 18 拿起冷凝器，冷凝器和底盘分离 外机拆装完毕 4.3、故障诊断  1：首先检查用户家中电压（包括安装时）是否在额定电压±10%内.(包括压缩机启动 后的电压)，再检测接线方式与线路图和说明书是否一致。 2：故障显示一览表 室内故障码： 故障码 表示内容 备注 E1 室温传感器故障 E2 热交传感器故障 E4 EEPROM 错 E7 通讯故障(内外机之间) E9 高负荷保护 E10 湿度传感器 E14 室内风机故障 室外故障代码  故障代 码 异常方式 室外传室内(故障显示为液晶 显示板,三个灯的故障代码见 附录) 10 分钟 3 次确认停 机 只是外 机闪灯 外机 闪灯 次数 备注 EEPROM 故障 00001 * F12 1 立即报警 断电后才能开机 IPM 保护 00010 *10 分钟 3 次确认后再传 F1 * 2 模 块 板 传 过 来 （ 模 块 的 0x04h 故障） AC 电流过流保 护 00011 *30 分钟 3 次确认后再传 F22 * 3 室外板 AC 电流过流保护 CBD 与模块通 讯故障 00100 * F3 4 压机过温\压 力过高保护 00101 F20 * 5 模块的 0x0ch 和 0x10h 电源过压/欠 压保护 00110 * F19 6 模块的 0x14h（400V）和 0x18h （160V） 压机堵转/压 机瞬停 10111 * 10 分钟 3 次确认后再传 F27 模 块 板 传 过 来 （ 模 块 的 0x24h） 吐出温度保护 01000 * F4 8 30 分钟报 3 次，故障传室内 外风机异常保 护 01001 *30 分钟 3 次确认后再传 F8 * 9 室外除霜电阻 异常 01010 * F21 10 249≤Te；Te≤05H 室外吸气电阻 异常 01011 * F7 11 249≤Ts；Ts≤05H 室外环境电阻 异常 01100 * F6 12 249≤Tao；Tao≤05H 室外吐气电阻 异常 01101 *30 分钟 3 次确认后再传 F25 * 13 249≤Td；Td≤05H 开机 4 分钟后检测,30 分钟 3 次故障，则要断电后再能 启动 压机吸气过高 01110 * F30 14 开机 10 分后检测 TS 持续 5 分钟大于 40 度（压机关机 不检测） 内机、外机 通讯异常 01111 * E7 15 压机振动过大 10000 F31 * 16 瑞萨方案无 压机启动异常 10001 F11 * 17 瑞萨方案无 压机运行失步 压机脱离位置 10010 F11 * 18 模 块 板 传 过 来 （ 模 块 的 0x38h） 位置检测回路 故障 10011 *10 分钟 3 次确认后再传 F28 19 模 块 板 传 过 来 （ 模 块 的 0x20h） 压机损坏 10100 * F29 * 20 瑞萨方案无 室内过负荷停 机 10101 E9 * 21 CBD 判(室外灯闪不向室内 报) 室内防冰霜停 机 10110 无 * 22 CBD 判(室外灯闪不向室内 报) 室内 Tc1 不正 常 10111 * 23 CBD 判（表明后备运转） Tc1 为 FF 代表有故障 故障不停机，制冷默认 5 度 制热默认 40 度 压缩机电流过 流 11000 * 24 模 块 板 传 过 来 （ 模 块 的 0x08h, 0x28h） 项电流过流保 护 11001 * 25 室外板项电流过流保护 模块复位 11010 * 26 模块芯片复位 0x2cH 故障代码诊断流程  一、空调完全不工作-初步诊断（附图或照片，其上标出测试点） 1：检查项目： a) 输入电压是否正确（AC 220V）？ b) 交流电源线是否连接正确？ c) 主板上 7805（IC3 位）的输入电压是否正确？（11VDC-12.5VDC 之间） d) 主板上 7805（IC3 位）的输出电压是否正确？（4.5VDC-5.5VDC 之间） 2：故障诊断流程： 二、 室内风机不工作-初步诊断 1：检查项目： 1）内风扇电机是否正确连接到主板连接器（CN2 位）上？ 2）交流电机输入电压是否正确（AC 220V）？ 3）风机电容与电机引线是否连接良好。 拔下电源线 5 秒钟然后再插上 按下遥控器“开/关” 键或面板“开/关”键 后空调是否开始动作 NO 检查（更换）显示板 YES 检查室内机主板 PCB 检查室内主板上的保险丝是否正确 （3.15A/250V）。 检查电源线与接线端 NO 将线正确连接好 YES NO 更换保险丝 YES NO 更换室内主板 检查室内主板上 7805（IC3 位）的输入电压 DC12V 和输 出电压 DC5V 是否正确。 YES 更换室内主板、检查使用方法 4）电脑板室内风机继电器是否吸合。 5）室内风扇是否被卡不动。 6）室内电机或电容本身是否损坏。 2：故障诊断流程： 三、室外风机不工作-初步诊断： 1：检查项目： 1）电机是否正确按线路图指示连接到端子排对应位上？ 2）交流电机输入电压是否正确（AC 220V）？ 3）风机电容与外电机引线是否连接良好。 4）电脑板外电机继电器是否吸合。 5）室外风扇是否被卡不动。 6）室外电机或电容本身是否损坏。 四、四通阀线圈不工作-初步诊断： 1：检查项目： 1）通阀线圈是否正确按线路图指示连接到端子排对应位上？ 2）四通阀线圈输入电压是否正确（AC 220V）？ 3）电脑板四通阀继电器是否吸合。 4）四通阀线圈本身是否损坏。 拔下电源线 5 秒钟然后再插上 空调是否开始动作？ NO 请参考空调完全不 工作故障诊断。 YES 检查电机引线与电容端子的连接是否 正确？ 检查电机引线与主板接线 NO 将线正确连接好 YES NO 将线正确连接好 YES NO 更换室内主板 开机送风模式检查室内主板 上 CN2 位上“零线”和“高、 中、低、微风”对应端子间是 否有输出（AC 220V）。 YES 更换电机或电容 YES 五、室外压缩机不工作-初步诊断： 1：检查项目： 1）压缩机是否正确按线路图指示连接到端子排对应位上？ 2）压缩机输入电压是否正确（AC 220V）？ 3）压机电容与压缩机引线是否连接良好。 4）压缩机或压机电容本身是否损坏。 六、导风叶步进电机不工作-初步诊断： 1：检查项目： 1）进电机是否正确按线路图指示连接到电脑板对应位上？ 2）步进电机输入电压是否正确（DC12V）？ 3）步进电机引线是否有被夹断现象。 4）导风板是否被卡住或步进电机轴脱落。 5）步进电机本身是否损坏。 2：故障诊断流程： 七、制热模式下不工作，无热风吹出-初步诊断： 1：检查项目： 1）遥控器的设定温度是否低于室内温度（面板显示温度）？ 2）压缩机是否不工作？ 3）外风机是否长时间不工作？ 4）四通阀是否不工作？ 5）管路是否堵塞。 拔下电源线 5 秒钟然后再插上 空调是否开始动作？ NO 请参考空调完全不 工作故障诊断。 YES 检查步进电机引线是否按室内线路图 用手摸步进电机端盖是否 有动作或发热抖动。 YES 检查步进电机轴 与摆叶是否脱落， 摆叶不能动。 NO NO 将线正确连接好 YES YES 检查步进电机引线是 否破损，步进电机是 否坏，更换步进电机 检测电脑板上连接器输出端 DC12V 是否正常。 NO YES 更换室内电脑板 6）整机是否在除霜过程。 2：故障诊断流程： 室外板、电容板是否上电？（指示 灯是否亮） 八、更换零件中需要注意的问题： 1：人体带有静电，所以在修理和更换部件前，请确认其是否安全接地。尤其在接触电脑板之前， 确定先将静电放完（确认手腕上是否带上了有效的接地环）。 2：当杂一工作台上通电修理零件时要确保放一个绝缘垫，并保证绝缘垫，并保证绝缘垫上不能 有任何金属碎片。若有任何金属碎片与零件接触， 则可能损坏零件其它部位。 3：在更换元件前，一定要切断电源。不允许带电操作。 4：在焊接导线和新部品前一定要有砂纸或类似东西将它擦干净。否则导线和零件会因为被氧化 而使焊料不能粘到上面。 更换室外板、电容板 拔下电源线 5 秒钟然后再插上 空调是否开始动作？ NO 请参考空调完全不 工作故障诊断。 YES 检查压缩机是否启动？ 遥控器的设定温度是否低 于室内温度（面板显示温 度） YES 设定温度要高于室温 NO NO 参考压缩机故障诊断 YES YES 参考四通阀故障诊断。 四通阀是否未换向？ NO YES 压缩机是否缺气？ YES 加氟或重新抽空注氟 NO 检查室内显示板是否报故障？ 参考故障诊断 YES NO 5：在焊接时，请不要用高功率电烙铁长时间焊接，否则热阻低的部件易被损坏。 6：电烙铁热量应被传递到整个被焊物体，否则，将不能很好的焊接。 7：在焊接时，焊料尽量少。过多的话，可能会造成电路的故障。 按下列过程更换物品 检查发生故障的物品 拆下故障的物品 更换上新部品（专用号要和故障物品相 同或经过售后技术文件确认可以替代。） 检查新部品的性能 装好整机、试机无问题维修结束。 4.4、主要零部件的故障分析  零部件 分析 测量各个接线端之间的绕阻阻值。 正常 绕组冷态阻值 20℃ 接线端之间(Ω) 章丘海尔 主绕组 主：285±10% 副：430±10% 室内电机 非正常 1：短路。 2：断路。 3：与规定阻值相差较大。 正常 绕组冷态阻值(容差:±7%)20℃ 接线端之间(Ω) 章丘海尔 主绕组 主:269Ω±10% 副:335.7±10% 室外电机 非正常 1：短路。 2：断路。 3：与规定阻值相差较大。 在不同温度下传感器阻值±3%Ω 室内温度 5℃ 10℃ 15℃ 20℃ 25℃ 30℃ 35℃ 环温传感器（KΩ） 61.51 47.58 37.08 29.1 23 18.3 14.65 环温传感器 管温传感器 管温传感器（KΩ） 24.3 19.26 15.38 12.36 10 8.141 6.668 环境温度 25℃时,测量红线和其它几个接线间的阻值±20% 常州雷利 正常 300Ω 步进电机 非正常 1：短路。 2：断路。 3：与规定阻值相差较大。 4.5、电气原理图、线路图  0011800195A 室内电脑板原理图： 0011800066P/Q 室外电脑板原理图： P04/INT24 1 P05/INT25 2 P06/INT26 3 P07/INT27 4 P60 5 P61 6 RES 7 X0 8 X1 9 VSS 10 P37/BUZ/PPG 11 P36/INT12 12 P35/INT11 13 P34/TO/INT10 14 P33/EC 15 C 16 P32/UI/SI 17 P31/UO/SO 18 P30/UCK/SCK 19 P50/PWM 20 P70 21 P71 22 P72 23 P40/AN0 24 P41/AN1 25 P42/AN2 26 P43/AN3 27 P00/INT20/AN4 28 P01/INT21/AN5 29 P02/INT22/AN6 30 P03/INT23/AN7 31 VCC 32 IC3 MB89F202(A) 海尔科技有限公司 设计 审核 批准 型 号 专用号 版本号:B 第 1 页 共 1 页 KFR-28/35GW/CA(R2DBPF) 0011800195 安洪光 董金盛 范纪青 A0 1 A1 2 A2 3 VSS 4 SDA 5 SCL 6 TEST 7 VCC 8 IC4 AT24C02B R33 560Ω +5V C11 0.1uF R29 10K R30 10K +5V SCL SDA EEPROM R3 2K P1 2SA1037AK C4 0.1uF R11 2K R15 10K R10 10K +5V 复位电路 COMM_TX COMM_RX POW_ON SWITCH RST OSC1 OSC2 BUZZ IRQ PG_BACK IR STEP_A STEP_B STEP_C STEP_D SCL SDA HEAT/SRCK DRY/RCK COOL/SER RUN TIMER/COM2 HEALTH/COM3 ROOM PIPE FLZ XT1 FCR8.0MC5(三脚) C9 10nF C10 10nF R25 1K R24 1K R28 3.3K±1% R27 20K±1% 1 2 3 4 CN1 +5V E4 4.7uF-50V E3 4.7uF-50V ROOM PIPE ROOM PIPE R18 100Ω R20 100Ω R21 100Ω R22 1K +5V IR SRCK RCK SER COM3 COM2 R13 100Ω R16 100Ω GND +5V 1 2 3 4 5 6 7 8 CN32 B8B-PH-K-S-原色-立式 E1 100uF-16V-105℃ 1 2 3 4 5 6 7 CN32'' B7B-PH-K-S-原色-立式 GND 遥控输入 定时指示灯 电源指示灯 负离子指示灯 +5V 压缩机指示灯 预留 预留 PG_OUT A1 1 A2 2 A3 3 A4 4 A5 5 A6 6 A7 7 GND 8 +12 9 B7 10 B6 11 B5 12 B4 13 B3 14 B2 15 B1 16 IC5 ULN2003A R44 10K R46 1K R47 1K R45 10K C12 0.1uF +12V R41 1K R40 10K 1 2 3 4 5 CN11 +12V 1 2 3 4 5 CN11' A B C D BUZZ1 PKM13EPY-4002 R50 2K R48 220Ω +12V 蜂鸣器 +5V 机型选择 R34 3.3K J1 11mm +12V R49 680Ω C15 1.2uF-450V 内风机 C18 22nF-275VAC R51 47Ω-1W L1 LHB1308-171(171uH-0.8A) 1 2 3 CN26 2 2 3 3 8 8 6 6 IC7 R3BMF51 220V-L +5V R19 Comment: 1K R14 Comment: 10K C5 Comment: 0.1uF 应急开关 1 1 2 2 SW1 JTP1288LA 1 2 JP1 TJC8-02 R5 1K R2 10K C1 0.1uF +5V CHECK/S_TIME D2 1N4007 1 CON7 R1 330K R4 330Ω C3 1nF R6 4.7K R12 2K R7 10K IC2 TLP421 R17 2.2K C2 10nF R8 6.8K-2W LED1 φ3-绿色-绿色-散光 IC1 TLP371 1 2 4 5 6 1 2 3 4 D1 1N4007 220V-N +5V +5V R9 10K N1 SS8050LT1 +5V C6 0.1uF E2 100uF-16V-105℃ 1 2 3 4 5 6 7 8 9 CN32' B9B-PH-K-S-原色-立式 HEAT DRY COOL RUN TIMER GND +5V 3 4 2 1 K1 891P-1A-C 1 CON12 3 4 2 1 K2 892N-1AC-C 1 CON6 D3 RLS4148 D4 RLS4148 1 CON8 黑 红 白 负离子 R38 1K N2 SS8050LT1 R31 4.7K R32 10K +12V 自检/缩时 HEALTH IR +5V 风机反馈 R23 51K R26 1K C8 Comment: 1nF C7 Comment: 10nF(瓷片) 1 2 3 CN27 B3B-EH-A-原色-立式 FLZ POW_ON +5V R35 3.3K J2 11mm B码 A码 25机型 35机型 ON连接 OFF断开 J1 J2 A/B码选择 室内外通讯 FUSE1 T3.15A/250VAC RV1 TVR14561* CX1 0.1uF-275VAC 1 CH1 D250-8*14*0.8 ~220VAC/50Hz L N 220V_L L N 1 2 3 CN31 1 2 CN30 RTB-1.5-2P 外接变压器12V/500mA E5 2200uF-35V-105℃ IN GND OUT IC6 7805 C16 0.1uF D9 1N4007 D8 1N4007 D6 1N4007 D7 1N4007 +5V C17 0.1uF E6 470uF-16V-105℃ R39 10K R43 4.7K N4 SS8050LT1 C14 1nF R37 10K +5V R36 1K D5 1N4007 1 CON2 14AWG；线长：250±5mm；颜色：白； 显示板0010402917 显示板0011800184/0033 显示板0010402241 C13 1nF 室内上电 R52 10K 1 CON9 蓝 换新风 1 2 CN48 B2B-XH-A-R-红色-立式 N 220V_L 220V-L C19 1nF 220V-N 220V-N C20 1nF +12V R53 100Ω 12V A B C D 12V 1 1 2 2 SW1' TSVC-1 C21 0.1uF 变压器初级 变压器次级 R54 10K +5V R55 3.3K +5V 注1：R52,R54,R55为显示面板选择电阻 注2：SW1,SW1',CN48选择一个使用 注3：R53,R13,R16,R18,R20,R21阻值需根据选择的显示板做相应调整  室内机线路图 步进电机 保险丝 变压器 应急开关 室内温度传感器 显示板 室内风机 线路图 接地 负离子 电源 W: 白色 B: 黑色 R: 红色 BR: 棕色 BL: 蓝色 Y/G:黄/绿 颜色说明： 注：无负离子功能机型无虚线框中部件。 插接件的拔出方法 若插接件为自锁端子如图所 示,则拔出时,请按下止锁件 后向外拉 止锁件 室内盘管传感器  室外机接线图 5、产品爆炸图及明细 a)室内机爆炸图 室内机爆炸图明细 序号 物料描述 数量 1 进风栅面板 1 2 上进风栅 1 3 止锁件 1 4 支架 1 5 显示面板 1 6 显示盒盖 1 7 显示板盒 1 8 滤尘网 1 9 滤尘网 1 10 罩壳组 1 11 蒸发器总成 1 12 贯流风扇 1 13 含油轴承组 1 14 导风板 1 15 接水盘总成 1 16 骨架总成 1 17 挂墙板 1 18 排水管 1 19 步进电机 1 20 电源线 1 21 塑封电机 1 22 电机压盖 1 23 电器箱体 1 24 电器箱体护板组 1 25 电器箱体盖板 1 26 电器箱体盖 1 27 盘管传感器 1 28 电器箱体盖 1 29 电器箱体盖板 1 30 变压器 1 31 室内电脑板 1 32 端子排 1 b) 室外机爆炸图 35 外机有圆风罩和方风罩两种，爆炸图以方风罩为例，两种外机物料名称相同，实物 部件形状与图例会有差距，请以实物为准。 序号 物料名称 数量 1 圆风罩 1 2 罩壳 1 3 轴流风扇 1 4 室外电机 1 5 电机支架部件 1 6 冷凝器 1 7 后护板 1 8 顶板 1 9 运转电容 1 10 电容夹子 1 11 电容 1 12 线束组 1 13 室外端子排 1 14 黑色压线夹 1 15 电器箱体 1 16 出气管 1 17 进气管 1 18 排气管 1 19 回气管 1 20 四通阀组件 1 21 截止阀 1 22 截止阀 1 23 过冷管组 1 24 压缩机 1 25 隔板组 1 26 底盘总成 1 27 接线盒盖 1 家电维修资料网    www.520101.com                    免费下载各类电器说明书  www.520101.com
