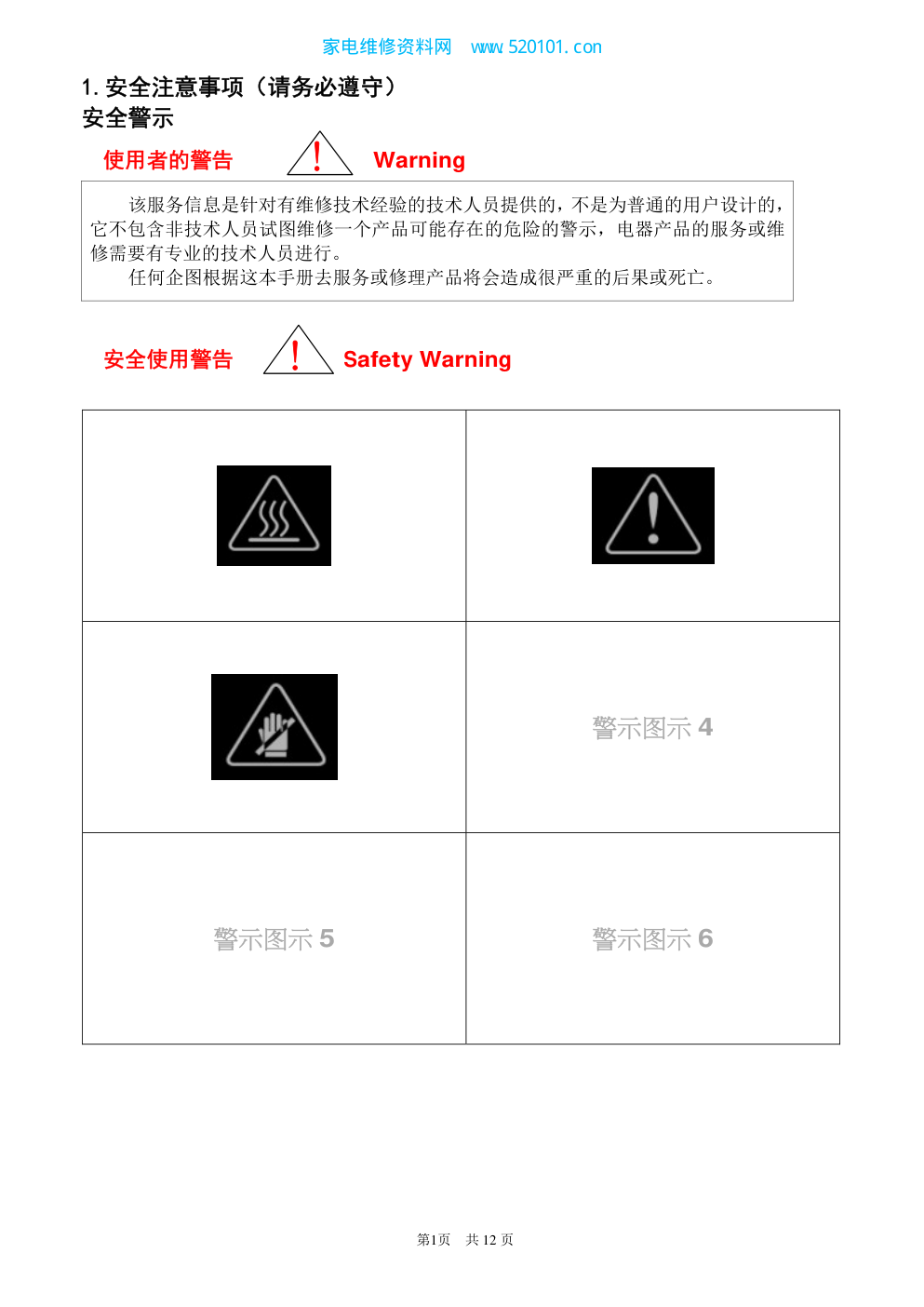

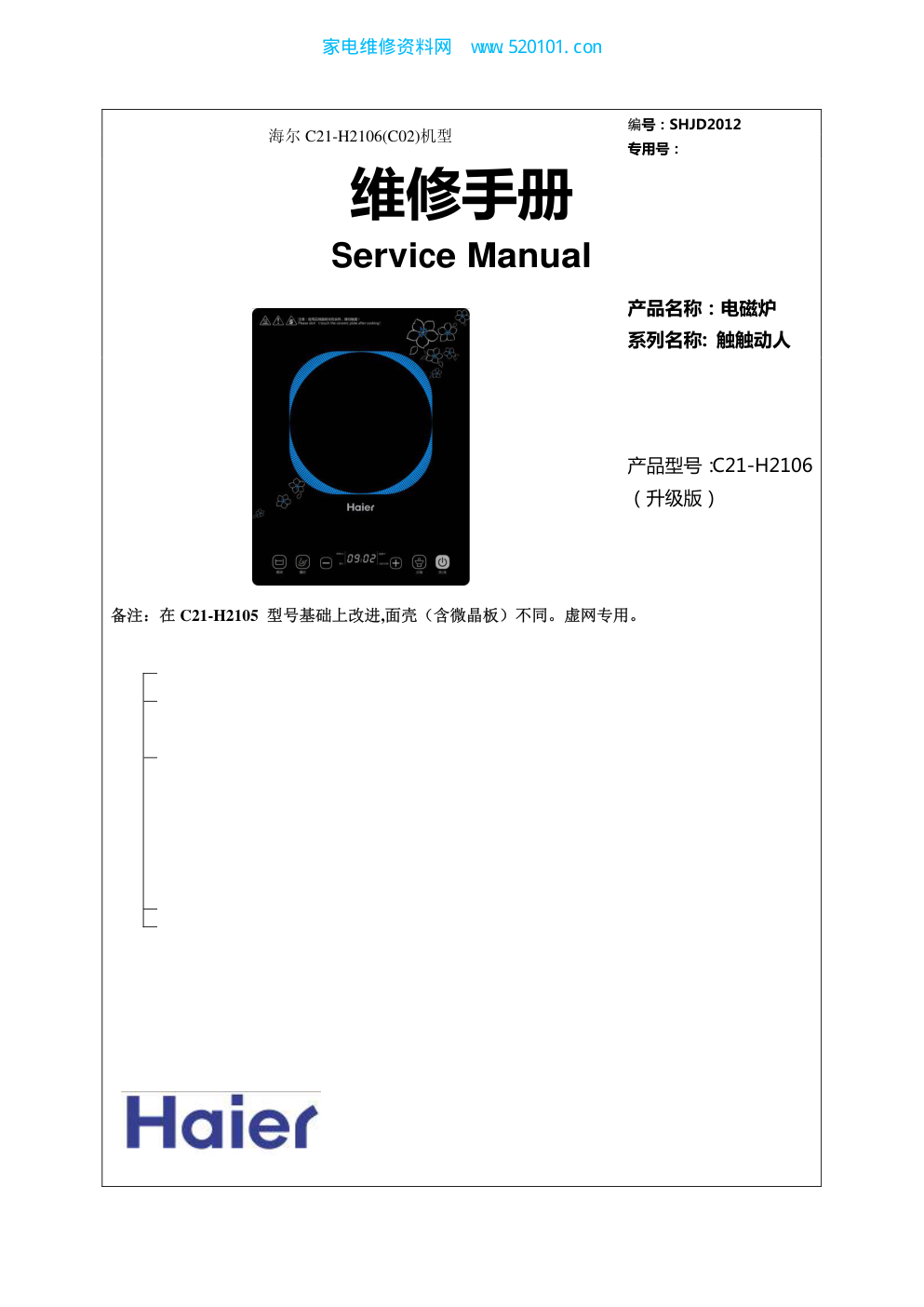

海尔 C21-H2106(C02)机型  编号：SHJD2012  专用号：  维修手册 Service Manual 产品名称：电磁炉  系列名称:  触触动人   产品型号：C21-H2106 （升级版）   备注：在 C21-H2105 型号基础上改进,面壳（含微晶板）不同。虚网专用。 家电维修资料网 www. 520101. com 目录CONTENT  1.安全注意事项（请务必遵守）..................................................................................1 2.产品规格........................................................................................................................2 2.1 命名规则..............................................................................................................2 2.2 工作原理..............................................................................................................2 2.3 衍生关系、通用性简述.....................................................................................6 2.4 技术参数..............................................................................................................2 3.特有功能和技术说明...................................................................................................2 4.检测................................................................................................................................8 4.1 安全注意事项....................................................................................................8 4.2 安装状态检测....................................................................................................9 4.3 安装后的试机方法............................................................................................9 5. 程序表/电气原理图...................................................................................................9 5.1 功能说明..............................................................................................................9 5.2 电气原理图........................................................................................................10 5.3 接线端子颜色图示.............................................................错误!未定义书签。 5.4 整体布线图..........................................................................错误!未定义书签。 6. 清洁、保养和维护...................................................................................................10 7. 维修工具...................................................................................................................11 8. 常见故障分析与排除...............................................................................................11 8.1 检测前的注意事项...........................................................................................13 8.2 维修前准备........................................................................................................13 8.3 故障初判断........................................................................................................13 8.4 非正常操作导致的故障.....................................................错误!未定义书签。 8.5 故障诊断及维修..............................................................................................13 9. 产品拆卸...................................................................................................................10 9.1 产品拆装展示.....................................................................错误!未定义书签。 9.2 电器件实物展示...............................................................................................22 10.部品分解（用括号标注的为非维修件）.............................................................23 10.1 爆炸图............................................................................................................23 家电维修资料网 www. 520101. com 10.2 售后备件清单.................................................................................................24 11. 产品通检.................................................................................................................10 家电维修资料网 www. 520101. com 第1页 共 12 页 1.安全注意事项（请务必遵守） 安全警示 使用者的警告 ！ Warning 该服务信息是针对有维修技术经验的技术人员提供的，不是为普通的用户设计的， 它不包含非技术人员试图维修一个产品可能存在的危险的警示，电器产品的服务或维 修需要有专业的技术人员进行。 任何企图根据这本手册去服务或修理产品将会造成很严重的后果或死亡。 安全使用警告 ！ Safety Warning 警示图示 4 警示图示 5 警示图示 6 家电维修资料网 www. 520101. com 第2页 共 12 页 2 产品规格 2.1 命名规则：（例） 2.2 工作原理 1、电磁炉的加热原理 请参照附页的原理图：首先交流 220V 市电经过电容 C1，2uF/275V 滤波，整流桥 BG1 整流 这几个环节，得到到约 220V 的直流电，220V 的直流电再经过电容 C4：5uF/275VAC 的电容平 波后，得到波形较较平稳的直流电。开机后，IGBT 由控制电路发出的信号控制。IGBT 导通时， 通过加热线盘的电流迅速增加，这时线圈存储能量。当 IGBT 截止时，加热线圈产生一个很高 的反向电压，向电容 C5 充电，电容 C5 两端的电压不断升高，电压检测模块检测到电压接近 1200V 时，CPU 即控制 IGBT 导通，使高压电容 C5 放电，防止 IGBT 因为高压击穿而损坏。这样， 通过由 CPU 及其它元器件组成的控制和测量电路，不断地使 IGBT 导通和截止，在线圈内就产 生了振荡电流。线圈与高压电容组成的 LC 振荡回路的振荡频率 f，取加热线圈的电感值为 L=66uH，电容值为 C=0.3uH。计算得到振荡频率 f=30KHZ。放上锅具后，锅具就成为了线圈的 磁心，使线圈的电感增加，正常工作时，线圈的振荡频率在 25KHz 左右。变化的磁场在锅具的 底部产生很强的涡流，使锅具迅速地发热，可用于加热食物。 2、模块原理图 1） 高压电源电路 图 3 家电维修资料网 www. 520101. com 第3页 共 12 页 如图 3 所示: 交流 220V 市电经过 15A/220V 的电流保险管，高压电容 C1 对市电进行滤波，然后经整流 桥 BG1 整流得到含交流成分的直流电源。然后此直流电源再经 L3/275uH 的扼流圈和 C4，就得 到了波形较为平直的直流电源。 电流保险管的作用是电路中的某些元器件发生故障而引起短路时迅速熔断得以保护 220V 的交流电源。 整流桥 BG1 的作用是将交流电源变为直流电源。 电容 C1,C4 的作用是滤波。 2） 开关电源电路 图 4 如图 4 所示：由电阻，稳压管，二极管，电容和电源芯片构成的电源电路向主板提供＋18V 和+5V 的直流电压，风机、蜂鸣器、驱动电路使用+18V 电压，而 CPU、热敏电阻使用+5V 电 压。 3）功率调整、保护、同步、电压测量和振荡控制电路 图 5 +18V 供电 给风扇 家电维修资料网 www. 520101. com 第4页 共 12 页 如图 5 所示：R29、R3 和 R12 构成了分压电路。当 R12 的分压比 CPU 设定分压低时，CPU 发出控制信号，电磁炉正常工作。 图 6 如图 6 所示：R1、C2、C7、R11 构成浪涌检测电路。 图 7 如图 7 所示：由 RJ、C3、R2、VR1、R33、R33’构成功率调整电路。 图 8 如图 8 所示：由 R19、R32、R14、R16、C8 等构成同步电路，由 R15、R16 构成蜂值保护电 路，以及由 C5 与加热线圈构成振荡电路。 家电维修资料网 www. 520101. com 第5页 共 12 页 4）IGBT 驱动电路 图 9 如图 9 所示：由 Q1、Q2、Q3 和电阻 R8、R9、R6、R7 和二极管 D3 构成驱动电路，能实现 IGBT 的快速导通和截止。 5）蜂鸣、电机驱动，IGBT 温度检测和炉面温度检测。 图 10 如图 10 所示：由 Q5 组成电机的控制与驱动电路 图 11 如图 11 所示：由蜂鸣器 BZ 组成发声电路，用于操作提示和报警。 家电维修资料网 www. 520101. com 第6页 共 12 页 图 12 如图 12 所示：由 R27、C24、RT1 构成 IGBT 测温电路，用于保护 IGBT 过热损坏。HITE、 R28、C25 构成炉面测温电路，用于测量炉面的温度，实现过热保护功能。 2.3 衍生关系、通用性 C21-H2106 机型在沿用 C21-H1106 机型的基础上，结合原版本产品的社会反馈问题， 对某一功能/程序菜单做了优化和调整，并改进优化了主板，该产品的结构/外观不变。 2.4 技术参数 额定电压：220V 使用电压范围：100~275V 电源频率：50Hz 额定功率：2100W 能效等级：2 级 3.功能说明和技术说明 操作面板图（标识为：A91-AG） 功率温度表 档位 1 2 3 4 5 6 7 8 9 10 功率P1W 120 400 800 1000 1200 1300 1500 1600 1900 2100 功率范围 间歇 间歇 间歇 温度 1℃ 60 80 100 120 140 160 180 200 220 270 温度 2℃ 60 80 100 120 140 160 180 200 220 240 温度范围 功能参数表 功能 默认工作时间 默认定时时间 定时范 围 默认功率或温度 可否预约 默认预约 时间 预约范围 火锅 2:00 不可以 0:00 1300W 不可以 0:00 0::00 爆炒 2:00 不可以 0:00 270℃ 不可以 0:00 0::00 汤/粥 2:00 不可以 0:00 最大功率-1200W-保温 不可以 0:00 0::00 家电维修资料网 www. 520101. com 第7页 共 12 页 一、按键说明 1．1．本机具有 “开/关”、“+”、“-”、“火锅”、“汤/粥”、“爆炒”，6 个按键。 1．2、“开/关”键：用来开机、关机。在关机状态的下按“开/关”键电磁炉进入待机状态，在待机状态或 工作状态下按“开/关”键电磁炉回到关机状态。 1．3．“+”、“-”键：用于火力和温度。 1．4．火锅键、爆炒键、汤粥键：在工作状态下按功能键相应有功能灯亮，进入相应工作状态工作。 二、操作说明 2．1、在关机状态下,电源灯常亮：按一下开机键,进入待机状态, 数码管显示“----”直亮, 电源灯常亮,30S 无按键自动返回关机状态。30S 内按各功能键进入相应功能，整机处于开机状态。 2．2、在开机状态下：电磁炉进入检锅状态，电源灯常亮； 2．3、在检锅状态下：(数码管闪烁显示“----”)如果有锅且锅具合适，则进入相应的功能工作状态； 如果无锅或者锅具不合适，则蜂鸣器每 3 秒响 1 声,响 4 声（约 10S）后若无锅，电磁炉自动关机,并 返回到关机状态；若在 10S 内放锅且锅具合适，电磁炉将会自动启动，进入相应的工作状态。 2．4、在工作状态下，把锅具移开，立即停止功率输出，进入检锅状态； 2．5、在工作状态下按一下开关键(故障状态除外)，蜂鸣器响一短声进入关机状态。 三、过程说明： 3．1．火锅功能（手动功能）： 3．1．1．在待机和其它功能状态下，按火锅键，火锅灯亮，默认火力为 1300W，数码管显示“1300”，功率 指示灯点亮。 3．1．2．在火锅状态下，按“+”，“-”可对火力进行调整，最小可调到 120W，最大可调到 2100W，调到最 大或最小后不响应，调整后功率相应变化。 3．1．3．按定时键，可以进行定时关机设定，设定范围为 0:00-23:59。 3. 1. 4. 锅温达到 154℃时，停止加热。150℃时，恢复加热 3．1．5．按其它功能键盘可以进入相应功能。 备注 1: 间隔 1 以 1000W 功率档间断加热（5S 关/2S 开） 备注 2: 间隔 2 以 1000W 功率档间断加热（3S 关/3S 开） 备注 3: 间隔 2 以 1000W 功率档间断加热（3S 关/9S 开） 3．2．爆炒功能（手动功能）： 3．2．1、在待机和其它功能状态下，按爆炒键，爆炒灯亮，默认功温度点为 270℃，数码管显示“270”， 温度指示灯点亮。 3．2．2．按“+”，“-”可对温度进行调整，调整范围为：最大为 270，最小 60，调到最大或最小后不响应， 指示灯及功率相应变化。 3、2、3、爆炒功能下，按定时键，可以进行定时关机设定，设定范围为 0:00-23:59。 3．2．4．在爆炒功能下，按其它功能键可以进入相应功能工作。 3．2．5．刚开始启动爆炒，以多于最大功率约 50W 的功率加热 2 分钟，然后转为最大功率。 3．2．6．在爆炒功能下，再次按爆炒键，回到 3.2.5 状态。 3．2．7．爆炒各档功率 温度 1℃ 60 80 100 120 140 160 180 200 220 270 温度 2℃ 60 80 100 120 140 160 180 200 220 240 保温功率（W） 1000 1000 1000 1000 1200 1300 1500 1600 1900 2100 3．3．汤粥功能（自动功能）： 3．3．1．在待机和其它功能状态下，按“功能键”进入煲汤功能，煲汤指示灯亮，时间指示灯点亮，数码 管显示“2：00”，电磁炉执行自动煲汤程序，默认 120 分钟倒计时开始，以最大功率持续加热 4 分钟 后，再以 1200 持续加热 15 分钟，之后进入 2 档间断加热（以 1000w 功率 3s 开/3 秒关），蜂鸣器叫 5 声，显示”End”,进入保温状态，温度高于 60℃不加热，低于 56℃则进行间断加热（以 2 档功率 3s 开 /3 秒关），2 小时后回到关机。 3．3．2．在汤粥功能下按其它功能键可以进入相应功能工作。 四、电压/电量查询功能： 1、本机可查询电压，电量。 2、在工作过程中或关机状态下按一下电压/电量查询键，显示电量*.**，再按一下显示电压 U***，同 家电维修资料网 www. 520101. com 第8页 共 12 页 时度 V 指示灯点亮，显示 5 秒后回到原工作状态。 五、保护功能 5．1 电流：  当电流出现过流时，功率应该快速减至正常状态。 5．2 电压:  电压过高：当电压大于 275V 时, 电磁炉关闭功率输出，蜂鸣器响一声，数码管显示 E2，当电 压恢复到低于 270V 后，电磁炉恢复原状态工作；  电压过低：当电压小于 100V 时,数码管显示 E1，当电压恢复到大于 115V 后，电磁炉恢复原状 态 工作.  若进入高、低压保护时间小于 1 分钟电压恢复，则回到原来的状态，否则回到关机状态。 5．3、 IGBT 温度：  过温：在加热工作中,当 IGBT 出现过温时(78℃)，电磁炉关闭功率输出;当温度低于 70℃时, 电磁 炉恢复加热，当工作在最高 3 档时，IGBT 超过 74℃时，实际功率立即减一档；且每过 1 分钟判断 一次 IGBT 温度，如果还高于 74℃，则减一档，直到减到实际功率跟倒数第 4 档（即第 7 档）相同； 当 IGBT 小于 60℃时，实际功率恢复到原来档位的功率。当工作在最第 3、4 档时，IGBT 超过 70℃ 时，实际功率立即加一档；且每过 1 分钟判断一次 IGBT 温度，如果还高于 70℃，则加一档，直到 加到实际功率跟第 5 档相同；当 IGBT 小于 68℃时，实际功率恢复到原来档位的功率。  传感器开/短路：当 IGBT 温度传感器开路或短路时，数码管显示 E3. 5．4、 锅底温度:  过温：在工作状态下,如果锅底温度超过 200℃时，电磁炉关闭功率输出，蜂鸣器响一声，数码管 显示 E6;当温度又降到 180℃时, 蜂鸣器响一声,回到关机状态;  传感器开/短路：当炉面温度传感器开路或短路时，数码管显示 E5，开路时（低温）要开机 3 分钟 后才判，短路应立即判。  传感器失效：炉面热敏电阻失效保护：电磁炉加热 6 分钟后，当炉面热敏电阻出现温度不变，且 仍低于 40℃，则认为炉面热敏电阻失效，电磁炉关闭功率输出，数码管闪烁显示 E4。此功能在 80 度以下保温档和火锅的间歇加热档不设。按开/关键可回到关机状态下。、当检测到电压低于 180V 时，取消 E4 故障。1200W 及以下档位的 E4 代码检测时间由原来的 6 分钟改为 10 分钟。 5．5、 风机自转：  在关机状态下,当 IGBT 温度大于 52℃时,风扇工作,当温度低于 50℃时,风扇停止工作；  在关状态下,当锅底温度大于 150℃时风扇工作,当锅底温度小于 148℃，风扇停止工作； 5．6、 开机禁启动：  在待机状态下,当 IGBT 温度大于 70℃时,此时若启动工作，则无功率输出；  在待机状态下,如果锅底温度大于 180℃时, 此时若启动工作，则无功率输出； 5．7、 在所有功能工作状态下，定时时间无设定时，2 小时无按键操作自动关机，以防止人离开后发生意 外。 另：每次从待机或预约状态进入工作状态时，先判断 IGBT 传感器温度,当温度大于 26 度且工作在 9、10 档 位时,工作 8 分钟后自动降至 8 档,显示不变。如温度小于等于 26 度且工作在 10 档位时,以最大功率+50W 功率工作 25 分钟后自动降 8 档（第 9 档也降至 8 档）,显示不变。 4.检测 4.1 安全注意事项 1、主板上有高压电源部分,维修时必须先切断电源,避免带电作业,以免不小心触电伤到自己。 2、烙铁与静电带要确保接地良好,否则会影响电子元件的寿命。 3、电磁炉在拆底壳螺丝时,应放置在平坦且垫有纸皮或垫有台布的桌面上,且不应有硬物顶住, 以免损坏黑晶板。拆卸集成元件或功率管时,最好使用吸锡筒除尽焊锡,并且配带静电带和使用 接地烙铁(确保接地可靠),若无以上工具,焊接时断开烙铁电源,利用余热迅速焊上,在拆修过 程中应注意拆卸顺序,不可强行拆卸,以免损坏元件。 4、在更换电子元件时,要注意焊接方法,带有方向性的电子元件必须严格按照孔位以及相应标 识插件,并认准方向。 6、打开电磁炉时注意内部连线,预防拉断,拆开的面壳要小心轻放。 7、安装风扇后用手轻推扇叶应能转动数圈,且无碰刮的声音。 家电维修资料网 www. 520101. com 第9页 共 12 页 8、安装灯板时,螺丝不能过紧或过松,应使各按键操作灵活。 9、更换 IGBT 与整流桥时,需均匀的涂抹导热硅脂,并经过详细检查,确认无误后再通电。 10、机内高、低压主板上皆分布有危险电压区,带电测试时必须注意安全,组装前,热敏头要补 充导热硅脂。 11、维修后的电磁炉要经过约 30 分钟的煮水老化测试，确认故障排除后再交还客户。 4.2 安装状态检测（如需安装） 更换配件以后,须详细检测电磁炉的各项功能以及灯板的按键手感、灵敏度、显示情况等,合格 以后才可以打底壳螺丝。 4.3 试机方法 电磁炉维修时,当电路有短路或因存在的故障使 IGBT 处于打开状态时,此时如果直接插电 检查便会将故障扩大,所以维修时在未确定电路状态的情况下,如图 2 所示在电源输入端串接 一个灯泡限流,可防止扩大故障,同时通过观察灯泡的发亮情况,初步判断故障部位。 K 220V ～ 电 源 灯 泡 电磁炉 图 2 3.1 先将开关“K”断开,再插入电磁炉检查,对电路作各点测试时,必须将开关“K”断开。 3.2 电磁炉在正常情况下插电时都会发出“B”一声响,灯泡不会亮(注意:闪亮一下也说明有故 障),开机加热时,灯泡会有规律的间歇闪亮,确认这种状态后,才可以将开关闭合试机。 3.3 上电灯泡亮,说明电磁炉回路有短路现象,若保险管良好,则重点检查主回路。 3.4 上电灯泡不亮,电磁炉发出“B”一声(上电正常),但一开始加热灯泡就长亮,说明开关控制 电路或振荡电路有故障。 5.程序表/电气原理图 5.1 功能菜单说明： 功能 默认工作时间 默认定时时间 定时范 围 默认功率或温度 可否预约 默认预约 时间 预约范围 火锅 2:00 不可以 0:00 1300W 不可以 0:00 0::00 爆炒 2:00 不可以 0:00 270℃ 不可以 0:00 0::00 汤/粥 2:00 不可以 0:00 最大功率-1200W-保温 不可以 0:00 0::00 家电维修资料网 www. 520101. com 第10页 共 12 页 5.2 电气原理图 6.清洁、保养和维护 1、维修保养前请先把电源线拔离插座。 2、面板脏时,请用湿布擦拭,也可用去污粉或洁而亮擦拭后,再用湿抹布擦拭,不能直接用水擦 拭。 3、机体、控制面板以柔软的湿布擦拭。不易擦拭的油污,可用中性洗洁剂擦拭后,再以柔软的 家电维修资料网 www. 520101. com 第11页 共 12 页 湿布擦拭。 4、切勿直接用水冲洗或浸入水中涮洗。 5、经常保持整个炉的清洁,以免蟑螂爬入机体内导致失灵。 6、储存电磁炉前,应彻底清洁干净,然后套上塑料袋,放在干燥的地方。 7.维修用具（一字形和十字形之外的螺丝刀属特殊工具应详细注明规格名称 及描述） 万用表：测量交直流电压、电阻、直流电流等； 螺丝刀：用于拆卸螺钉 内六角螺丝刀：用于拆卸防拆螺丝 测电笔：用于测试电源是否正常 8.常见故障分析与排除（售后维修需求重点）！！ 1、电磁炉的检查方法 对故障快速准确地定位及排除，是维修技术人员必须掌握的维修技巧。要做到这一点，就 必须对维修经验进行积累总结，并在维修电子板时要有快速判断故障成生的能力。对遇到的每 一种故障，必须要知道如何寻找故障的切入点，迅速地排除故障。中医有望，闻，切，问的治 病之道，维修也有望，检，动的修理之道。望是洞察故障的外在表现，零件的损坏部分可反映 在外表上，如玻璃保险管（fuse）损坏后玻璃体是发黑的，玻璃外面的塑料套管出现穿孔收缩 等现象，玻璃体甚至是破裂等；大功率电阻表面的釉质爆裂；IC 塑料体爆裂发黑等等。肉眼 所见要比使用工具更快地找到原因。要确认故障下一步就是检了，检是使用工具，如万用表等 对故障进行确认。确认故障后，就是动了。动是使用电烙铁等工具更换元件，解决故障，使电 子板能正常工作。 下面是检查的方法介绍： 1）观察法 家电维修资料网 www. 520101. com 第12页 共 12 页 拿到一块需要修理的主板或灯板后，首先观察主板或灯板上零部件是否有烧坏的迹象，特 别注意电流保险丝（玻璃管），开关电源部分 22 欧大功率电阻，电源芯片 AP8012 等有无损坏 和扼流磁环的引脚焊接处有无断路，如都完好，则再观察主板的覆铜面，看铜箔是否完好，并 且轻轻弯折 PCB，观察 PCB 有无断裂现象。如都没这些现象则可进行下一步的检修。 2）使用维修工具 第一步的检查后，如发现电流保险丝的塑料套管穿孔或是玻璃管爆裂，则可断定 IGBT 也 已经损坏，为更进一步确定故障，用万用表检查 IGBT。万用表打至二极管测试档，红，黑表 笔分别接 IGBT 的 G，E 极（IGBT 相隔最远的两个引脚），若万用表鸣叫，则说明 IGBT 已损坏， 反则说明 IGBT 是完好的。确定 IGBT 已经损坏后，再检查整流桥是否也已损坏。万用表仍打至 二极管档，红色表笔接整流桥－引脚，黑色表笔分别接 AC 引脚，观察读数是否在 400－800 之 间，是则表示万用表是完好的，否则表示整流桥已损坏。 2、常见故障及解决方法 1、风扇不转  检查风扇电源，开关电源 18V 处电压是否正常；  检查风扇（FAN）接插件连接是否接触良好；  检查风扇扇叶是否卡死； 2、风扇有噪音或自转  风扇有噪音则更换风扇；  检查 CPU 的晶振焊接位置是否正确，焊盘是否有脱焊；  检查灯板排线是否架在线盘上（有干扰现象）；  检查热敏电阻接插件是否脱落、接触不良；  检查三极管是否击穿；  检查 CPU 是否损坏； 3、功率不可调  检查 CPU 能否工作正常（测量相关引脚的电压）；  检查主板上调节电流的电位器（VR）是否正常； 4、功率调不低  检查线盘与陶瓷板距离是否太近，引起加热功率太大，减去垫片，调节到适当距离； 5 、功率调不高（火力小）  检查线盘与锅底距离是否太远，加上垫片，调节到适当距离；  检查主板上功率调节电位器 VR（501）是否损坏。 6 、蜂鸣器长鸣；  检查 CPU 的电源电压是否为 DC5V；  检查 CPU 是否正常； 7 、不开机  检查 FUSE 是否熔断；  检查低压电源或开关电源能否正常工作，检查 CPU 的电源电压是否为 DC5V；  检查开机按键是否良好；  检查 CPU 是否正常； 8 、开机不加热 家电维修资料网 www. 520101. com 第13页 共 12 页  检查感温热敏电阻是否开短路；  检查电感 L3 是否虚焊或损坏；  检查主板上多个大功率电阻是否有损坏； 9、爆机（开机后 FUSE 熔断，IGBT 和整流桥击穿）  检查整流桥、驱动回路三极管等关键元器件的损坏情况；  检查主回路是否有短路现象；  检查 CPU 是否损坏，IO 口电压是否正常； 8.1 检测前的注意事项：  故障诊断及维修时，小心电击，维修前将电源插头拔下。  核对线束中每个接线端的连接。  如果更换电脑板组件，请正确安装。 8.2 维修前准备：  维修之前，请询问消费者故障现象,根据用户反映故障现象，判断有可能会是哪个部件坏。  根据用户的故障现象描述，判断可能会是哪个部件坏，准备相应的备件。  请根据第9条所要求的维修工具进行工具的准备。 8.3 故障代码： - - - - ：不检锅状态 E1：过压保护 E2：欠压保护 E3：IGBT 热敏开\短路 E4：炉面热敏失效 E5：炉面热敏开\短路 E6：炉面热敏电阻超温、干烧 8.4 故障初判断 故障现象 原因初判 调试（解决）方法 相应备件 ———— R19，R32 电阻损坏 更换电阻 820K\1W 玻璃釉电阻 E1、E2 R3、R29 损坏 更换电阻 820K\0.5W,270K\0.5W 玻璃釉电阻 E3 IGBT 热敏开\短路 更换 IGBT 热敏电阻 贴片 47K 热敏电阻 E4、E5、E6 炉面热敏头损坏 更换炉面热敏头 炉面热敏头 8.5 故障诊断及维修（重点：主板故障的判定及维修）  故障 1 现象：开机不加热或灯板没显示。 分析方法：CPU 是电路板的控制中心，如果 CPU 不能正常工作，则所有的电路模块均不能 正常工作。所以要特别留意 CPU 的工作情况。检查过程如下： 家电维修资料网 www. 520101. com 第14页 共 12 页 注意：如保险丝没有损坏，开机后不工作，再次触摸电路板时需先对开关电源的 C19 滤 波电容做放电处理，如果试机时没接线盘，也要对 C4 和 C5 高压电容作放电处理，否则有触电 的危险。  故障 2 开机后检锅不成功，灯板数码管显示 4 条－并闪烁。 分析故障：检锅时，CPU 产生控制信号，每 3 秒导通 IGBT 一次，以检查炉面是否有锅的存 在，如果有锅的存在，电路无异常，电磁炉的加热功率为 2000W 时，通过康铜丝的电流约为 10A，康铜丝的电压降被 R21，R22 组成的电压放大电路放大后约为 3V，CPU 的 AD 端口检测到 这个分压值后与便输出一个信号对功率进行调节。如果电路存在故障，即使炉面上有锅的存在， CPU 也无法正确接收到正确的反馈信息，从而误以为炉面没有锅的存在，经过 3 次的检锅后， 便停止检锅，回到待机状态。 下面按流程对其存在的故障进行分析： 检查 IGBT 和整 流桥是否损坏 检 查 开 关 电 源 部 分二极管 IN4007、 UF4007、18V 稳压 管是否损坏 否 是 更换 IGBT，整 流桥和保险管 都损坏 更 换 IGBT 和保险管 只有 IGBT 损坏 开机，正常工作？ 是 否 更 换 电 源 IC， 并试机 更换元件，并 试机 检 查 保 险 管 是 损坏 正常工 作？ 是 否 正 常 工 作？ 元件损坏？ 清 洗 PCB，打 上维修日 期维修完 毕 是 家电维修资料网 www. 520101. com 第15页 共 12 页 更换磁环 检查扼流磁环引脚是 否断线？ 否 是 检查同步大功率电阻，高 低 压 电 压 检 测 是 否 损 坏？ 否 是 更换电阻 检查由三极管 8050， 8550 组成的驱动电路是 否正常？ 是 否 更 换 损 坏 的元器件 更换 CPU 开机调试 正常工作 清洗 PCB，盖上维修 日期，维修完毕 家电维修资料网 www. 520101. com 第16页 共 12 页  故障 3 故障：开机后灯板显示加热功率但无功率输出。 故障分析：灯板能显示加热功率则说明了开关电源模块电路完好，大功率加热模块也是完 好的。导致这一故障的原因可能是 CPU 的 IO 口已损坏， CPU 检测到错误的电压信号，误以为 IGBT 已达到了保护的温度，CPU 然后停止加热，从而产生有功率显示而无功率输出的现象。 解决流程：  故障 4 现象：开机后显示错误代码 E1 或 E2 故障分析：E1 和 E2 分别是低压和高压保护的错误代码。 检查 CPU14 脚对地阻 值是否约为 2.2K？ 否 检查 IGBT 热敏电阻是 否在 10K-100K 欧范围 内 是 更换 CPU 并上电 调试 正常工作？ 是 清洗 PCB，盖上维修 日期，维修完毕 家电维修资料网 www. 520101. com 第17页 共 12 页 解决方法：  故障 5 现象：开机后显示 E5 故障分析：E3 是 IGBT 的热敏电阻开短路故障代码，说明 IGBT 处的热敏电阻短路或开路。 解决方法： 检查电阻 R3 的阻值是否 820K 欧 R29 的阻值是否为 270K 欧，R12 的阻值是否为 20K 欧 否 更 换 损 坏 的 电 阻 并开机调试 正常工作？ 是 清洗 PCB，盖上维修 日期，维修完毕 IGBT 处热敏电阻值是否在 10-100K 之间？ 否 是 更换 CPU 后 开 机 调 试 是否正常工作 更换热敏电阻并 开机调试 清洗 PCB，盖 上维修日期， 维修完毕 是 家电维修资料网 www. 520101. com 第18页 共 12 页 9. 产品拆卸（特殊工具使用说明）（请列明拆装详细步骤） 提示：在拆卸和修理部品前，请确认拔下电源插头。 一：装机 1、选合格的面壳套上底壳，在打胶位的中间胶骨上打一圈硅胴胶，贴正黑晶板，平 放后用重物（约 5 ㎏）压紧 12 小时后才可以用。 （1）打硅胴胶 （2）贴正黑晶板 （3）用重物压紧 2、①把线盘端子按蓝色线插到主板的 LOUT 端，黑色线插到 LIN 端，再用 80W 电 铬铁把端子焊牢到主板一；电源线以棕色线插到主板的 L 端，蓝色线插到 N 端如 下图(1) ； ②在底壳的炉脚孔压上 4 粒锥形炉脚,在防虫盖孔装上一个防虫盖如下 图(2)；③把焊好线盘、插好电源线的主板和风机装入底壳，插好风机线插头如下 图(3)；④用 5 粒 3×9 带介自攻螺丝紧固主板和风机；把硅胶头热敏电阻组件装 入线盘中间的卡槽中并插入主板的“HITE”插座中，热敏电阻引线向出风口拉如 下图(4) (5) (6)；⑤把线盘摆正在底壳的三个线盘柱上并用 3 粒 4×14 大扁自攻螺 丝紧固线盘如下图(7)。 （1）焊线盘端子、插电源线 （2）压炉脚 （3）装风机、主板 （4）打风机、主板螺丝 （5）装热敏电阻 （6）插热敏电阻 家电维修资料网 www. 520101. com 第19页 共 12 页 （7）打线盘耳螺丝 3、把压好黑晶板的面壳反转，检查数码窗口、按键孔不能有杂物，然后摆上灯板， 用 4 粒 3×7 圆头自攻螺丝紧固灯板，检查弹簧按键是否进入到按键孔内。 （1）抹数码窗口 （2）打灯板螺丝 4、把装好主板、风机、线盘的底壳组件竖起抖动，清理机内杂物，压好风机线、电 源线及线盘引线，硅胶头热敏电阻涂上硅脂，插上主板与灯板的连接插座并把排 线压入卡扣内，再合上面壳如下图。 （1）清理机内杂物 （2）压线 （3）涂硅脂 （4）插灯板插座 （5）合面壳 5、反转底壳，用 4 粒 4×12 大扁自攻螺丝紧固底壳，再用 1 粒异形螺丝打在电源线 位置的螺丝孔即可。 家电维修资料网 www. 520101. com 第20页 共 12 页 二：拆机 1、反转电磁炉使底壳向上，拧松打底壳的 4 粒 4×12 大扁自攻螺丝和 1 粒异形螺 丝并取出，反转电磁炉使面板向上，移开面壳拔下主板与灯板的连接的灯板排 线； 2、卸下紧固灯板 5 粒 3×7 圆头自攻螺丝 ，取下灯板，用介刀从面壳内的黑晶板 与面壳合逢处沿面壳边缘批去硅胴胶，分离黑晶板与面壳，至此面板拆卸完成。 （1）卸下灯板螺丝 （2）分离黑晶板与面壳 3、卸下紧固线盘的 3 粒 4×14 大扁自攻螺丝，移开线盘，拔下热敏电阻组件与主 板连接的插头，取下硅胶头热敏电阻组件。 家电维修资料网 www. 520101. com 第21页 共 12 页 （1）卸下线盘螺丝 （2）拔热敏电阻插头 4、卸下紧固主板和风机的 5 粒 3×9 带介自攻螺丝，拔下风机插座取出风机，取 出主板、线盘、电源线，拔出电源线与主板相连的插口；用 80W 电铬铁把线 盘端子从主板上焊出；反转底壳拔下炉脚， 至此拆卸完成。 （1）卸下主板和风机螺丝 （2）拔风机插座 （3）拔电源线 （4）拔炉脚 家电维修资料网 www. 520101. com 第22页 共 12 页 9.2 电器件实物展示：(例) 11.3 电器件功能参数表： 序号 物料号 物料名称 单 耗 单 位 功能参数 通用性 1 热敏头 1 个 ±5/线长 150mm 通用 2 发热盘 1 只 0.35X41X(上 13+下 12)双层铝线盘无端子 （二级能效） 通用 3 主板 1 件 AG 通用 4 电源线 1 条 2X1.0mm2X1.5m 黑色弯插(卡口位置到插口 的距离为 90±5mm) 通用 5 风机 1 只 18V 2200 转牛角叶直径 116(紫色标签) 通用 家电维修资料网 www. 520101. com 第23页 共 12 页 10.部品分解（用括号标注的为非维修件） 10.1 爆炸图(例) 家电维修资料网 www. 520101. com 第24页 共 12 页 10.2 售后备件清单 “图号”一栏填写说明：因爆炸图中较多部件只能在工厂内拆解或组装，实 际维修操作中并不能拆解单独维修， “材质分类”一栏填写说明：金属件 A1,塑料件 A2,化工件 A3，电缆类 A4, 包装材料 A5，紧固件 A6,总成件 A8,玻璃件 A9,陶瓷件 B3,亚克力件 B4,人造 板件 B6,软件 E1,电器件 E4,电容件 E6,半导体 E8 “适用机型”一栏填写说明：必须填写通用于在此产品之前生产过的所有海 尔型号。 图号 备件名称 物料号 单耗 单位 规格描述 材质 分类 适用机型 易损 率% 1 黑晶板 1 件 360X360X4-R8 A9  2 面壳 1 件 ABS 料 A2 3 灯板 1 件 A91-AG A8 4 主板 1 块 AG.CPU A8 5 热敏头 1 个 ±5/线长 150mm E8 6 发热盘 1 个 0.35X41X(上 13+ 下 12)双层铝线 盘无端子（二级 能效） E8 7 底壳 1 件 PP 料 A2 8 炉脚 2 件 硅胶锥形炉脚高 4mm(锥度无侧 切痕) A2 9 螺丝 15 个 A6 10 电源线 1 条 2X1.0mm2X1.5m 黑色弯插(卡口 位置到插口的距 离为 90±5mm) A4 11 风机 1 只 18V 2200 转牛角 叶直径 116(紫色 标签) E4 12 胶袋 1 个 50×57.5cm 通 用无字胶袋 A2 13 包装箱 1 件 包装 辅料 14 说明书 1 件 包装 辅料 15 铭牌 1 件 包装 辅料 16 泡沫 1 件 包装 辅料 11. 产品通检 在维修过程中，需要服务人员对可能出现故障的部位进行检查，以判定其是否正常， 主要包括以下内容： 家电维修资料网 www. 520101. com 第25页 共 12 页  检查电源插座是否正常，有无共用插座，线路容量不足的问题；  检查电源插座接地是否正常；  检查电源线如有损坏的应告知用户及时更换；  需拆卸机器进行通检、维护保养的应告知用户，得到用户的允许进行维护保养；  拆机维修后，按照布线要求整理固定内部走线，防止受潮、漏电、短路；  维修结束应按要求固定，防止倾翻。 地    址：中国•山东•青岛市海尔路 1 号海尔信息产业园 R 座四楼  邮    编：266101  E-mail：  家电维修资料网 www. 520101. com
