海信LED40K16X3液晶电视(MSD6I48+6M30机芯)维修手册
)
)
)
)
)
)
)
)
)
)

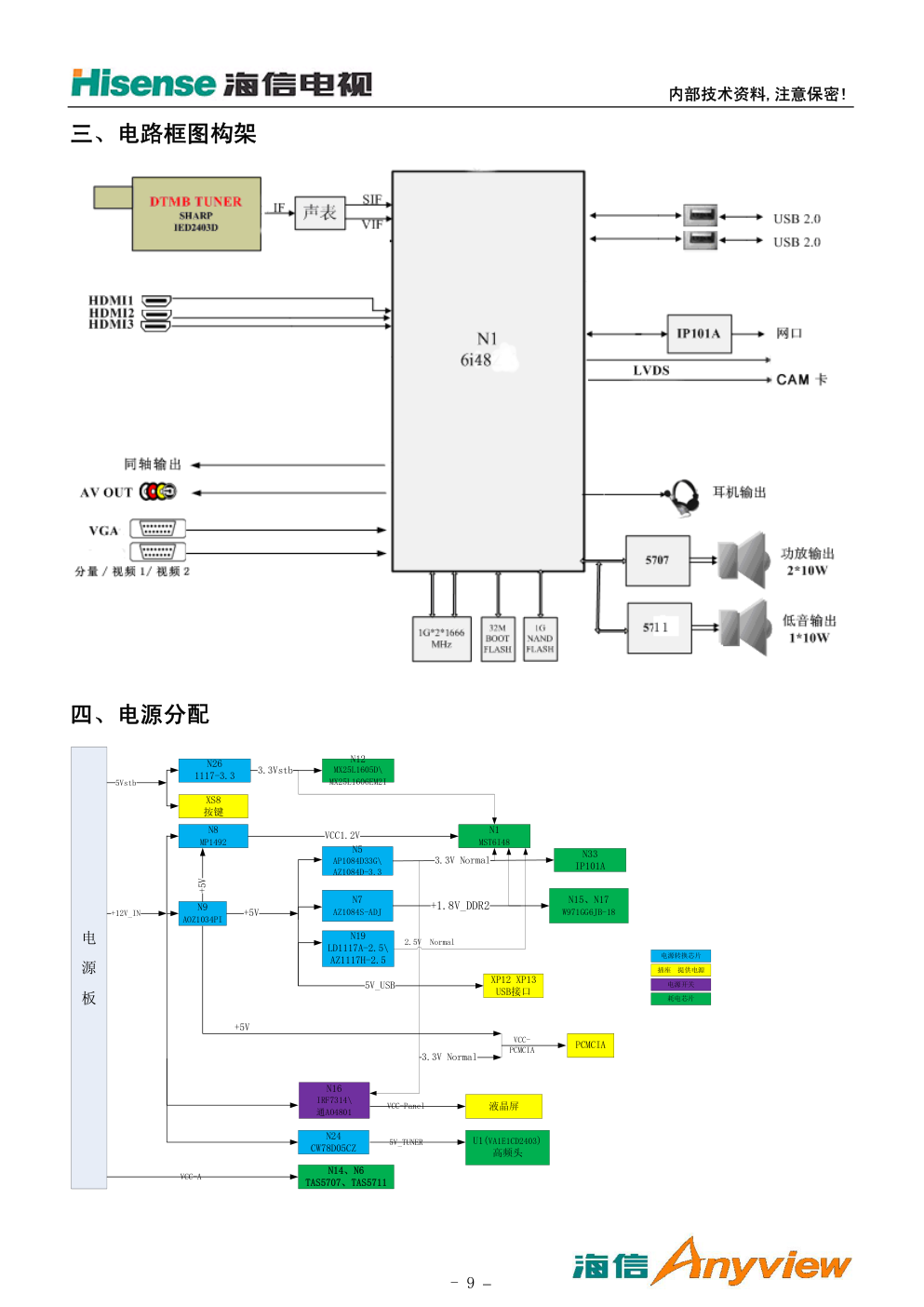

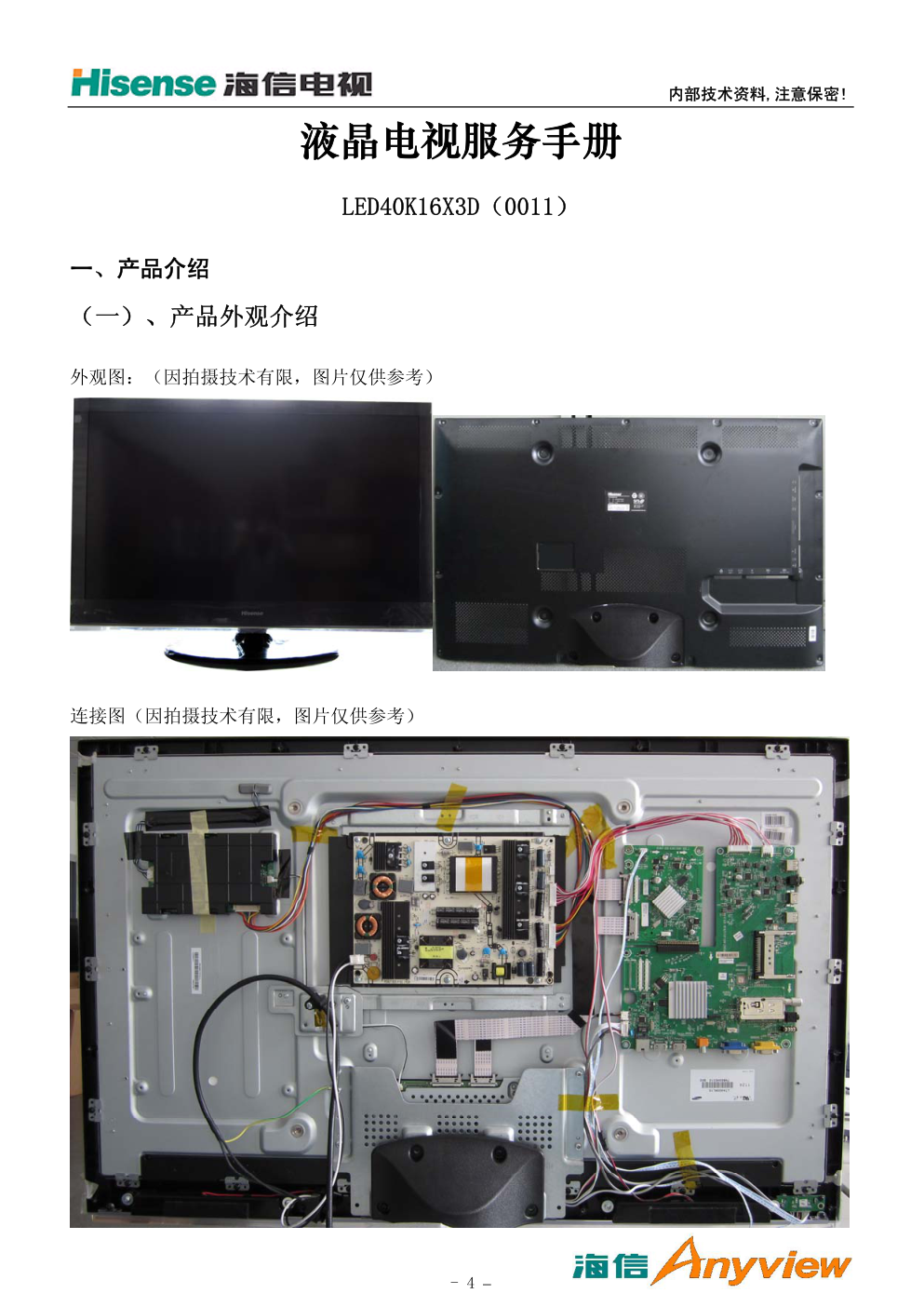

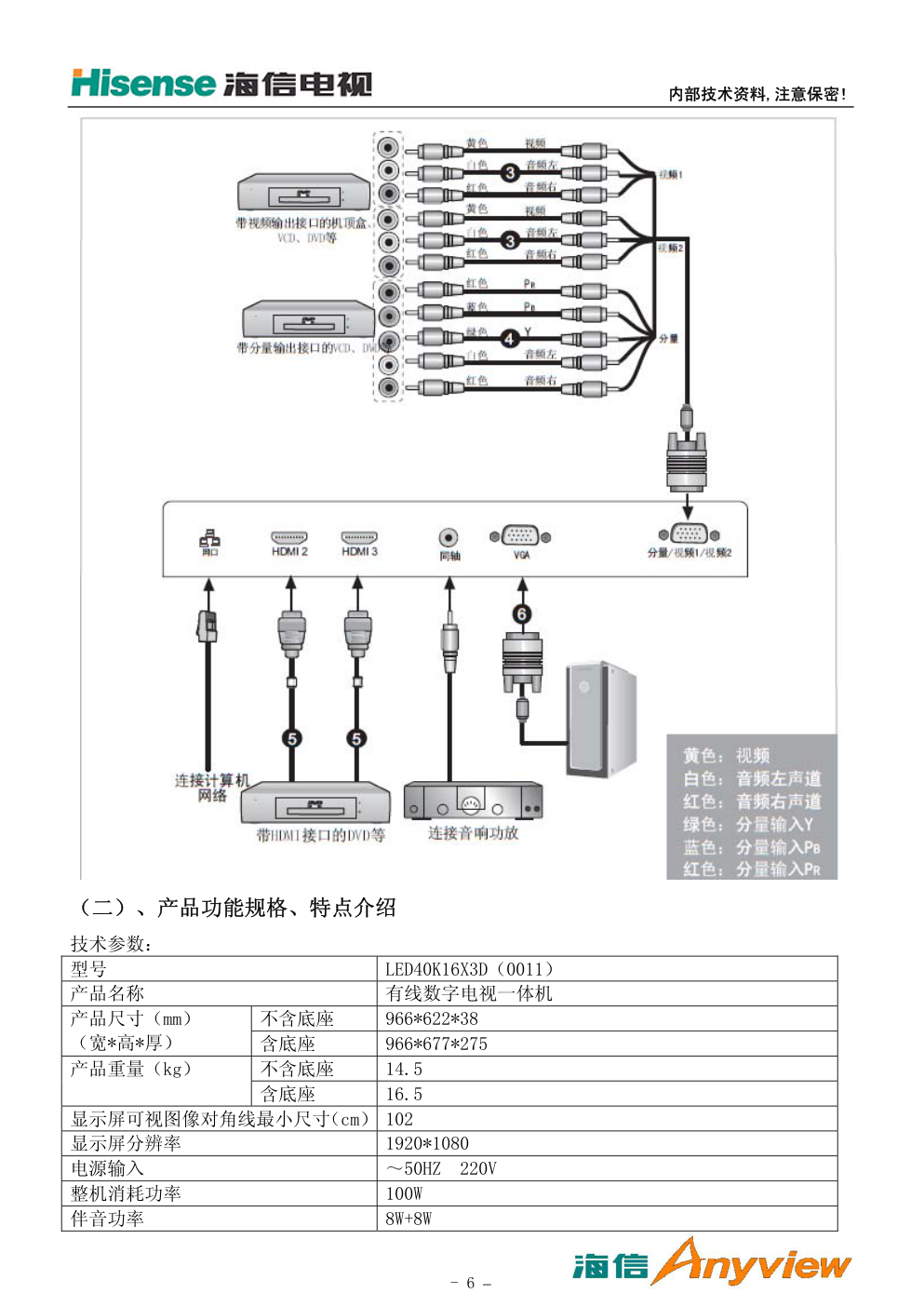

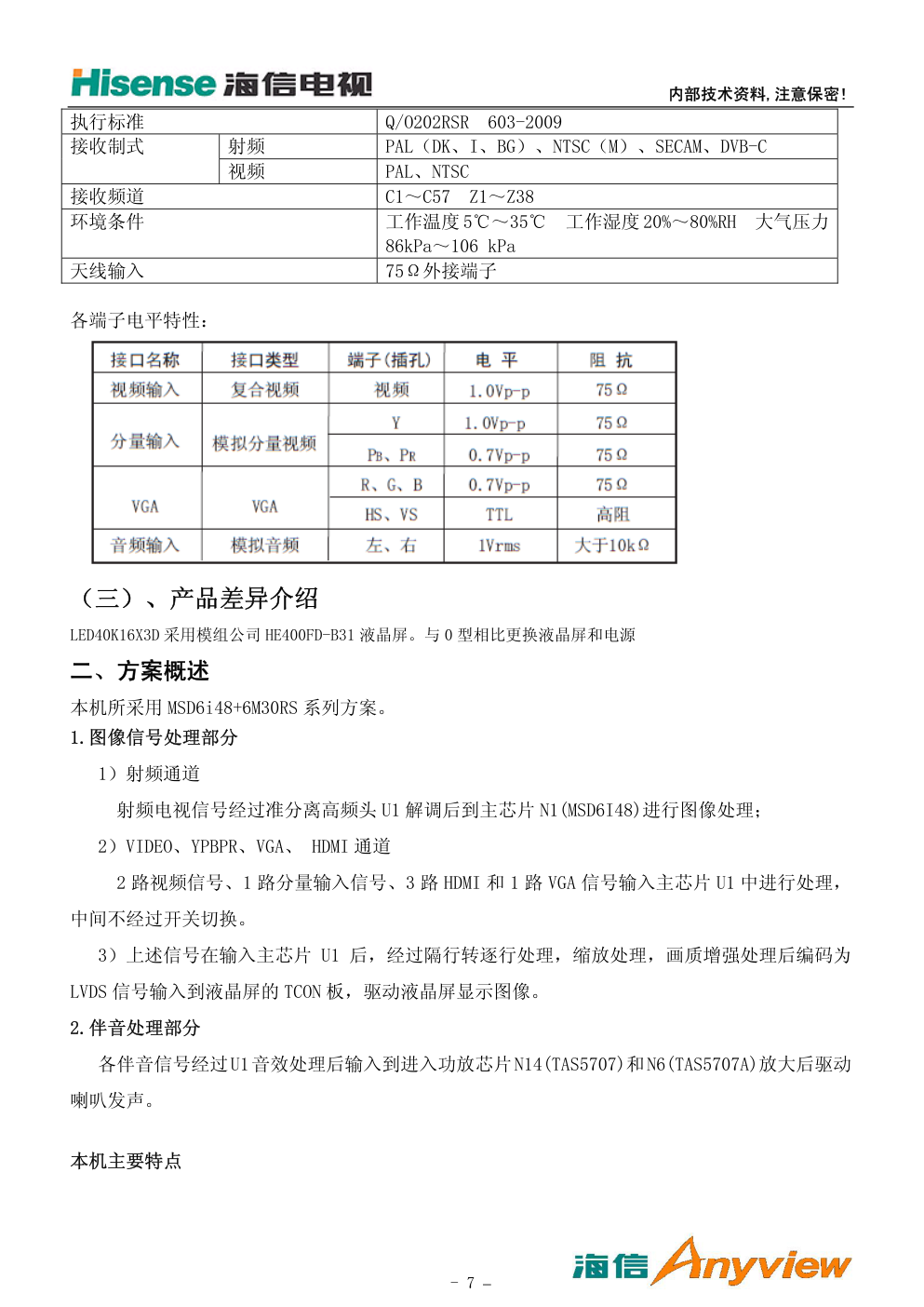

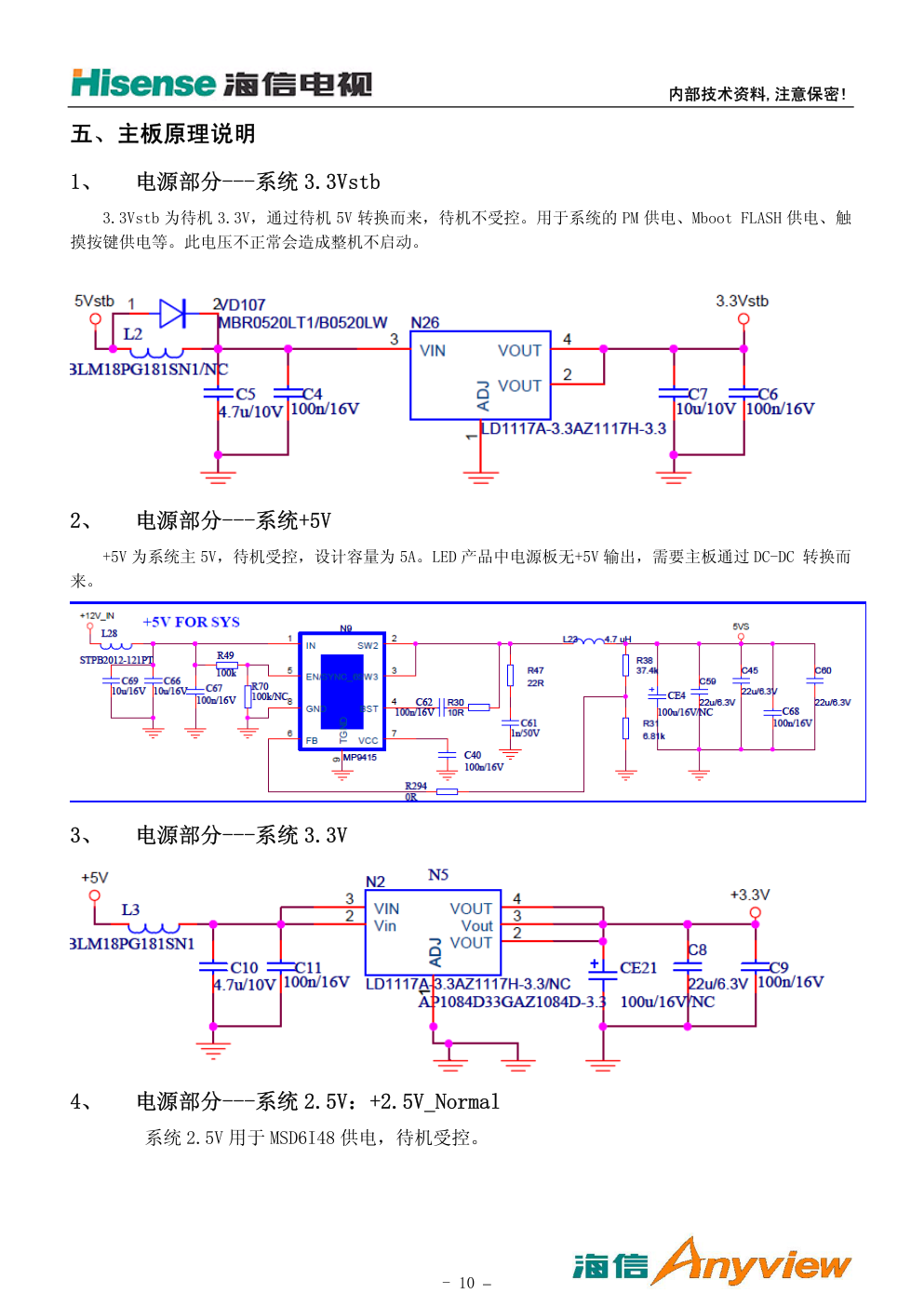

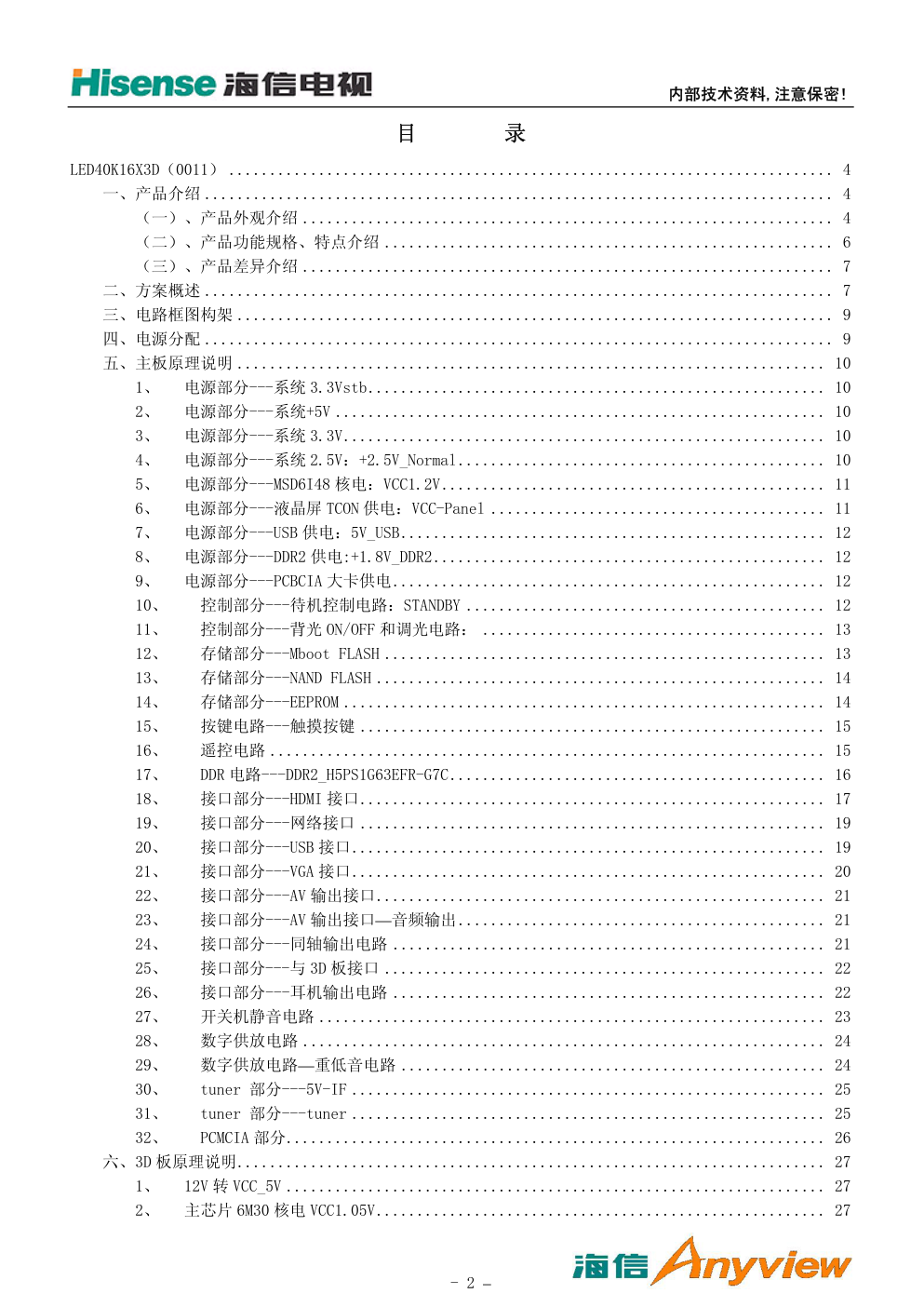

R 液晶电视服务手册 LED40K16X3D(0011) MSD6I48+6M30 机芯方案 多媒体研发中心 2011.12 内部技术资料,注意保密! - 2 – 目 录 LED40K16X3D(0011) .......................................................................... 4 一、产品介绍 ............................................................................. 4 (一)、产品外观介绍 ................................................................. 4 (二)、产品功能规格、特点介绍 ....................................................... 6 (三)、产品差异介绍 ................................................................. 7 二、方案概述 ............................................................................. 7 三、电路框图构架 ......................................................................... 9 四、电源分配 ............................................................................. 9 五、主板原理说明 ........................................................................ 10 1、 电源部分---系统 3.3Vstb ........................................................ 10 2、 电源部分---系统+5V ............................................................ 10 3、 电源部分---系统 3.3V ........................................................... 10 4、 电源部分---系统 2.5V:+2.5V_Normal ............................................. 10 5、 电源部分---MSD6I48 核电:VCC1.2V ............................................... 11 6、 电源部分---液晶屏 TCON 供电:VCC-Panel ......................................... 11 7、 电源部分---USB 供电:5V_USB .................................................... 12 8、 电源部分---DDR2 供电:+1.8V_DDR2 ................................................ 12 9、 电源部分---PCBCIA 大卡供电 ..................................................... 12 10、 控制部分---待机控制电路:STANDBY ............................................ 12 11、 控制部分---背光 ON/OFF 和调光电路: .......................................... 13 12、 存储部分---Mboot FLASH ...................................................... 13 13、 存储部分---NAND FLASH ....................................................... 14 14、 存储部分---EEPROM ........................................................... 14 15、 按键电路---触摸按键 ......................................................... 15 16、 遥控电路 .................................................................... 15 17、 DDR 电路---DDR2_H5PS1G63EFR-G7C .............................................. 16 18、 接口部分---HDMI 接口 ......................................................... 17 19、 接口部分---网络接口 ......................................................... 19 20、 接口部分---USB 接口 .......................................................... 19 21、 接口部分---VGA 接口 .......................................................... 20 22、 接口部分---AV 输出接口 ....................................................... 21 23、 接口部分---AV 输出接口—音频输出 ............................................. 21 24、 接口部分---同轴输出电路 ..................................................... 21 25、 接口部分---与 3D 板接口 ...................................................... 22 26、 接口部分---耳机输出电路 ..................................................... 22 27、 开关机静音电路 .............................................................. 23 28、 数字供放电路 ................................................................ 24 29、 数字供放电路—重低音电路 .................................................... 24 30、 tuner 部分---5V-IF .......................................................... 25 31、 tuner 部分---tuner .......................................................... 25 32、 PCMCIA 部分 .................................................................. 26 六、3D 板原理说明 ........................................................................ 27 1、 12V 转 VCC_5V .................................................................. 27 2、 主芯片 6M30 核电 VCC1.05V ....................................................... 27 内部技术资料,注意保密! - 3 – 3、 DDR2 供电 VCC1.8V .............................................................. 27 4、 VCC_5V 转 VCC3.3V .............................................................. 28 5、 DDR2 .......................................................................... 28 6、 FLASH ......................................................................... 29 7、 LVDS 接口 ...................................................................... 29 8、 与主板接口 .................................................................... 30 七、产品爆炸图及明细 .................................................................... 31 八、主板及电源板图 ...................................................................... 32 电源板 .............................................................................. 32 主板 ................................................................................ 34 3D 板 ................................................................................ 35 九、软件升级方法 ........................................................................ 37 十、3D 板主芯片 Mst6m30RS 升级方法 ........................................................ 39 内部技术资料,注意保密! - 4 – 液晶电视服务手册 LED40K16X3D(0011) 一、产品介绍 (一)、产品外观介绍 外观图:(因拍摄技术有限,图片仅供参考) 连接图(因拍摄技术有限,图片仅供参考) 内部技术资料,注意保密! - 5 – 侧端子图: 后端子图: 内部技术资料,注意保密! - 6 – (二)、产品功能规格、特点介绍 技术参数: 型号 LED40K16X3D(0011) 产品名称 有线数字电视一体机 产品尺寸(mm) (宽*高*厚) 不含底座 966*622*38 含底座 966*677*275 产品重量(kg) 不含底座 14.5 含底座 16.5 显示屏可视图像对角线最小尺寸(cm) 102 显示屏分辨率 1920*1080 电源输入 ~50HZ 220V 整机消耗功率 100W 伴音功率 8W+8W 内部技术资料,注意保密! - 7 – 执行标准 Q/O202RSR 603-2009 接收制式 射频 PAL(DK、I、BG)、NTSC(M)、SECAM、DVB-C 视频 PAL、NTSC 接收频道 C1~C57 Z1~Z38 环境条件 工作温度 5℃~35℃ 工作湿度 20%~80%RH 大气压力 86kPa~106 kPa 天线输入 75Ω外接端子 各端子电平特性: (三)、产品差异介绍 LED40K16X3D 采用模组公司 HE400FD-B31 液晶屏。与 0 型相比更换液晶屏和电源 二、方案概述 本机所采用 MSD6i48+6M30RS 系列方案。 1.图像信号处理部分 1)射频通道 射频电视信号经过准分离高频头 U1 解调后到主芯片 N1(MSD6I48)进行图像处理; 2)VIDEO、YPBPR、VGA、 HDMI 通道 2 路视频信号、1 路分量输入信号、3 路 HDMI 和 1 路 VGA 信号输入主芯片 U1 中进行处理, 中间不经过开关切换。 3)上述信号在输入主芯片 U1 后,经过隔行转逐行处理,缩放处理,画质增强处理后编码为 LVDS 信号输入到液晶屏的 TCON 板,驱动液晶屏显示图像。 2.伴音处理部分 各伴音信号经过U1音效处理后输入到进入功放芯片N14(TAS5707)和N6(TAS5707A)放大后驱动 喇叭发声。 本机主要特点 内部技术资料,注意保密! - 8 – 内部技术资料,注意保密! - 9 – 三、电路框图构架 四、电源分配 电 源 板 +12V_IN XS8 按键 N26 1117-3.3 N9 AOZ1034PI 3.3Vstb N12 MX25L1605D\ MX25L1606EM2I N15、N17 W971GG6JB-18 VCC-Panel +5V N5 AP1084D33G\ AZ1084D-3.3 N7 AZ1084S-ADJ N16 IRF7314\ 通AO4801 N19 LD1117A-2.5\ AZ1117H-2.5 N33 IP101A N1 MST6I48 3.3V Normal +1.8V_DDR2 5V_USB XP12 XP13 USB接口 5Vstb N8 MP1492 VCC1.2V 2.5V Normal 液晶屏 N24 CW78D05CZ VCC-A U1(VA1E1CD2403) 高频头 N14、N6 TAS5707、TAS5711 电源转换芯片 插座 提供电源 电源开关 耗电芯片 +5V 5V_TUNER 3.3V Normal VCC- PCMCIA PCMCIA +5V 内部技术资料,注意保密! - 10 – 五、主板原理说明 1、 电源部分---系统 3.3Vstb 3.3Vstb 为待机 3.3V,通过待机 5V 转换而来,待机不受控。用于系统的 PM 供电、Mboot FLASH 供电、触 摸按键供电等。此电压不正常会造成整机不启动。 2、 电源部分---系统+5V +5V 为系统主 5V,待机受控,设计容量为 5A。LED 产品中电源板无+5V 输出,需要主板通过 DC-DC 转换而 来。 3、 电源部分---系统 3.3V 4、 电源部分---系统 2.5V:+2.5V_Normal 系统 2.5V 用于 MSD6I48 供电,待机受控。 内部技术资料,注意保密! - 11 – 5、 电源部分---MSD6I48 核电:VCC1.2V MSD6I48 核电采用 DC-DC 通过 12V 转换而来,1A 左右的大小。用于 MSD6I48 的内核使用。此 电压理论值为 1.26V,实际出 DC-DC 后设计为 1.3V 左右,到芯片管脚为 1.27~1.28V 左右。注意到 芯片管脚电压一定要大于 1.26V,低于的话会造成系统死机、重新启动等故障。 6、 电源部分---液晶屏 TCON 供电:VCC-Panel 液晶屏的 TCON 供电采用最常用的 MOS 管切换电路,实现 TCON 供电的切换控制和输入电源选 择。如果此部分电路出故障,如 N16 损坏,会导致液晶屏无输出,现象表现为黑屏或灰屏(背光 亮的时候),或者有音无图。 内部技术资料,注意保密! - 12 – 7、 电源部分---USB 供电:5V_USB 8、 电源部分---DDR2 供电:+1.8V_DDR2 9、 电源部分---PCBCIA 大卡供电 10、 控制部分---待机控制电路:STANDBY 待机控制采用两级反向的方式,上电时 MSD6I48 的控制管脚 PW_CTL 默认为高阻状态,这样 V5 的控制端 B 为高电平,两级反向后 standby 为高,电源启动,输出+12V,系统启动。系统启动 后根据 EEPROM 中读取到的待机状态再来控制 PM_CTL,从而控制整机是出于开机状态还是待机状 内部技术资料,注意保密! - 13 – 态。 11、 控制部分---背光 ON/OFF 和调光电路: 采用了通用的背光控制(BL-ON/OFF)电路和调光电路(BL-ADJUST)。调光方式由液晶屏决 定,直流调光时 C1 位 4.7uF;直流调光的系统如果 C1 没有焊接,会造成 BL-ADJUST 电压不稳, 造成屏闪故障。直流调光电压过高或者过低、调光频率和脉宽设置不合适也会造成屏闪动、黑屏 等故障。 12、 存储部分---Mboot FLASH mboot flash 采用 SPI flash,里面存放系统的引导程序及部分系统、用户数据。系统上电 后首先通过 mboot 引导启动,mboot 完成启动后再启动系统主程序(存放在 NAND flash 中) 内部技术资料,注意保密! - 14 – 13、 存储部分---NAND FLASH 系统的主程序存放在 NAND FLASH 中,MSD6I48 机芯采用了 1Gbit 的 NAND FLASH。不管是 MBOOT flash 还是 NAND FLASH,任何一个有故障,都会导致整机无法启动。 14、 存储部分---EEPROM 系统的 EEPROM 采用 24C32/N10,主要存放工厂数据和用户数据;N13 为 HDMI 的 HDCP EERPROM, 采用了 24C04。HDMI 的 EDID 内置到了主程序中,即 NAND FLASH 中。 内部技术资料,注意保密! - 15 – 15、 按键电路---触摸按键 触摸按键:XP8 为 4PIN;R179、R180 为 1M; 16、 遥控电路 内部技术资料,注意保密! - 16 – 17、 DDR 电路---DDR2_H5PS1G63EFR-G7C MSD6I48 采用 2 片 1Gbit 的 DDR2,N15、N17。如果 DDR 有故障,回引起整机无法启动。可以通 过逐管脚的测量引脚阻抗来判断是否有焊接等故障。 内部技术资料,注意保密! - 17 – 18、 接口部分---HDMI 接口 本机采用 3 路 HDMI 输入 内部技术资料,注意保密! - 18 – 内部技术资料,注意保密! - 19 – 19、 接口部分---网络接口 20、 接口部分---USB 接口 本机型采用两路 USB 输入。 内部技术资料,注意保密! - 20 – 21、 接口部分---VGA 接口 内部技术资料,注意保密! - 21 – 22、 接口部分---AV 输出接口 23、 接口部分---AV 输出接口—音频输出 音频输出没有采用常规的射随电路,采用带静音控制的集成电路 DRV602,可以实现 AV 输出的 开关机静音。主要是为配 soundbar 使用。 24、 接口部分---同轴输出电路 内部技术资料,注意保密! - 22 – 25、 接口部分---与 3D 板接口 26、 接口部分---耳机输出电路 耳机输出直接从 MSD6I48 管脚输出,经过 LRC(L45、R597、C455)实现滤波作用,不经过任何放 大,直接输出。耳机检测电路 PMD_MT 直接连接在静音电路上,实现耳机插入后的静音硬件控制 内部技术资料,注意保密! - 23 – 27、 开关机静音电路 通用的开关机静音电路,注意 AV 音频输出的静音控制也是通过此电路实现,即 MUTE_602。 内部技术资料,注意保密! - 24 – 28、 数字供放电路 系统采用了新型的 I2S 数字供放,N14/TSA5707。 29、 数字供放电路—重低音电路 重低音采用 N6/5707A,5707A 和 5707 的外围电路完全一样,仅 I2C 地址不同。通过设置 5707A 内部的低通滤波参数,可以实现低通重低音。 内部技术资料,注意保密! - 25 – 30、 tuner 部分---5V-IF 12V 经过 2 个 10R/2W 分压后给 N24,通过线形稳压器 N24 产生 5V-IF 电源,作为 tuner 的供 电。 31、 tuner 部分---tuner 采用数字 tuner 内部技术资料,注意保密! - 26 – 32、 PCMCIA 部分 内部技术资料,注意保密! - 27 – 六、3D 板原理说明 1、 12V 转 VCC_5V 2、 主芯片 6M30 核电 VCC1.05V 3、 DDR2 供电 VCC1.8V 内部技术资料,注意保密! - 28 – 4、 VCC_5V 转 VCC3.3V 5、 DDR2 内部技术资料,注意保密! - 29 – 6、 FLASH 7、 LVDS 接口 内部技术资料,注意保密! - 30 – 8、 与主板接口 内部技术资料,注意保密! - 31 – 七、产品爆炸图及明细 内部技术资料,注意保密! - 32 – 八、主板及电源板图 电源板 电源板电路图 主板 主板实物图 内部技术资料,注意保密! - 35 – 3D 板 3D 板实物图 内部技术资料,注意保密! - 36 – 内部技术资料,注意保密! - 37 – 九、软件升级方法 USB 升级步骤及说明 1、将对应的软件升级包中“Target” 文件夹拷贝到升级 U 盘(容量 256M 以上,正品大厂 SANDISK、 朗科等 U 盘,如使用质量不好的 U 盘,有升级产生严重故障的风险,请注意)根目录下,拷贝完 成后,注意对比原文件与拷贝后文件大小是否一致,避免数据拷贝不完整。 内部技术资料,注意保密! - 38 – 2、在整机开机的状态下,将升级用 U 盘插入,USB1 或 USB2 接口; 3、插入升级 U 盘后,5秒内整机会自动检测,会显示升级信息提示: 4、用户根据升级信息菜单提示,选择“是”,默认即为“是”。 按“OK”键,升级开始,在整个升级过程中,电视会一直处于黑屏状态,没有任何提示,只能看到 U 盘自带的指示灯闪烁(说明正在读取 U 盘升级文件,进行升级中),正常状态下,此升级过程状 态大概持续 2 分左右时间,在此过程中一定要注意务必确保不能断电;请注意提示,不要插拔 U 盘,不要中途关机。 内部技术资料,注意保密! - 39 – 5、升级成功后,整机会自动重启。 备注: a.若操作过程中出现以下提示,请重拔出U盘,重新插入; b.升级中,前面板指示灯会闪烁,在升级过程中请不要断电,升级完成后会自动开机。 c.若升级后,3分钟后发现整机未启动,确认灯不在闪烁,请交流关机再开机。 d.如升级失败,请交流关机后,再重新开机,整机有记忆模式,会完成升级任务。 e.如果遇到 U 盘不识别的情况,换另外品牌 U 盘,再按规定步骤操作。 f.如果升级过程中前面板的指示灯没有闪烁,整机在 1 分钟内就升级后开机,代表升级未成功, 需要更换升级用的 U 盘进行尝试。 注:请务必按要求升级,否则很可能会导致整机死机,无法修复。 十、3D 板主芯片 Mst6m30RS 升级方法 Mst6m30RS 升级可以采用 U 盘升级和网线升级,方法如下: 内部技术资料,注意保密! - 40 – 一、 U 盘升级 将升级程序改名为“6m30.bin”,拷贝到 U 盘根目录,插入 USB1 端口,在工厂菜单中升级 (FactoryMenu→Options→6m30 upgrade)。 如果用 U 盘升级失败,请用方法二工具升级。 二、 工具升级 打开 Mstar 升级工具 ISP_Tool,在“Config”页面设置烧写地址: 转到“Read”页面,点击“Read”按钮,选择升级程序: 转到“Auto”页面,选中红线圈中部分: 内部技术资料,注意保密! - 41 – 点击“Connect”按钮,连接成功后点击“Run”按钮升级,烧写方法同 Mboot 或 Mst6m20 的 升级。
