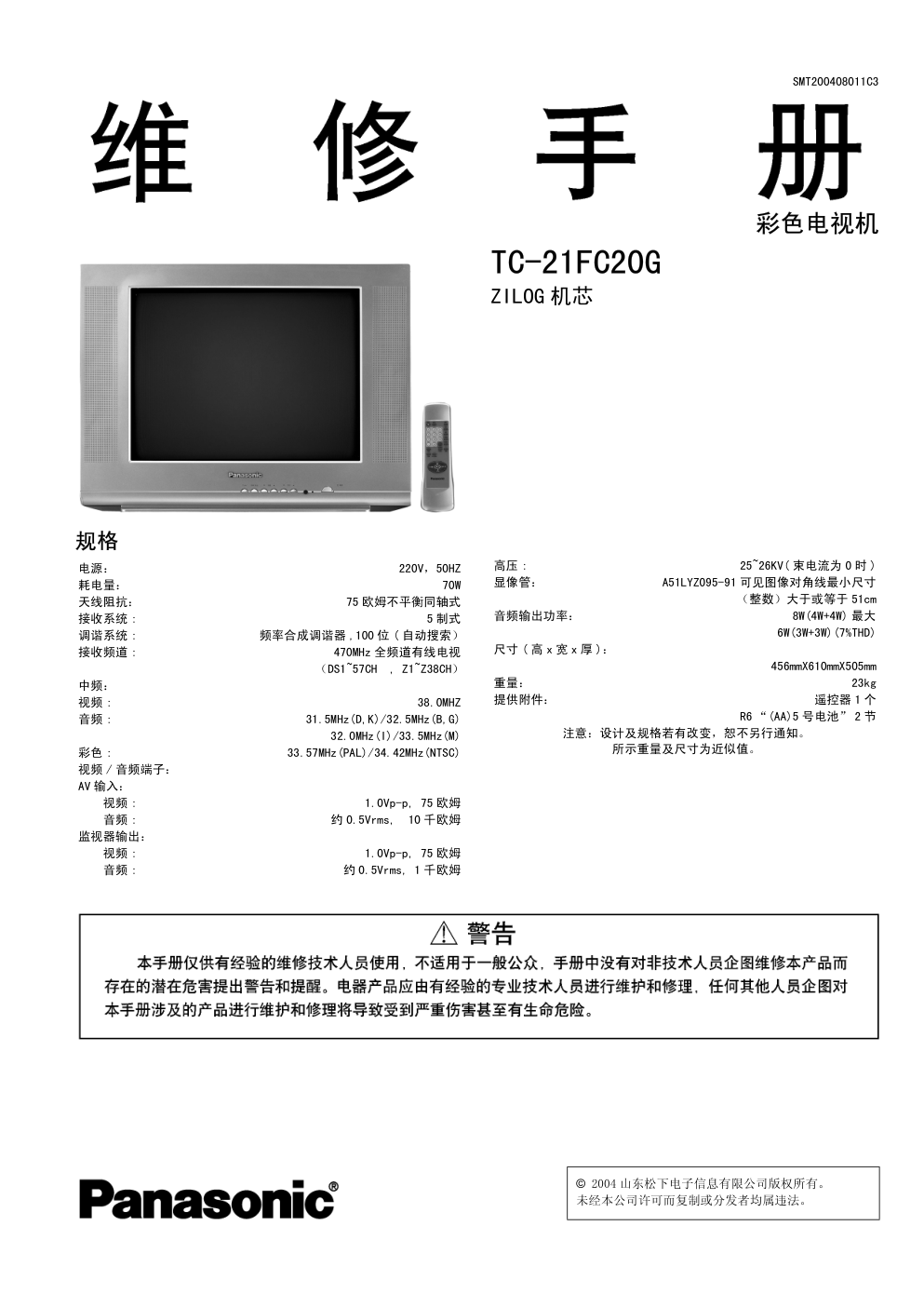

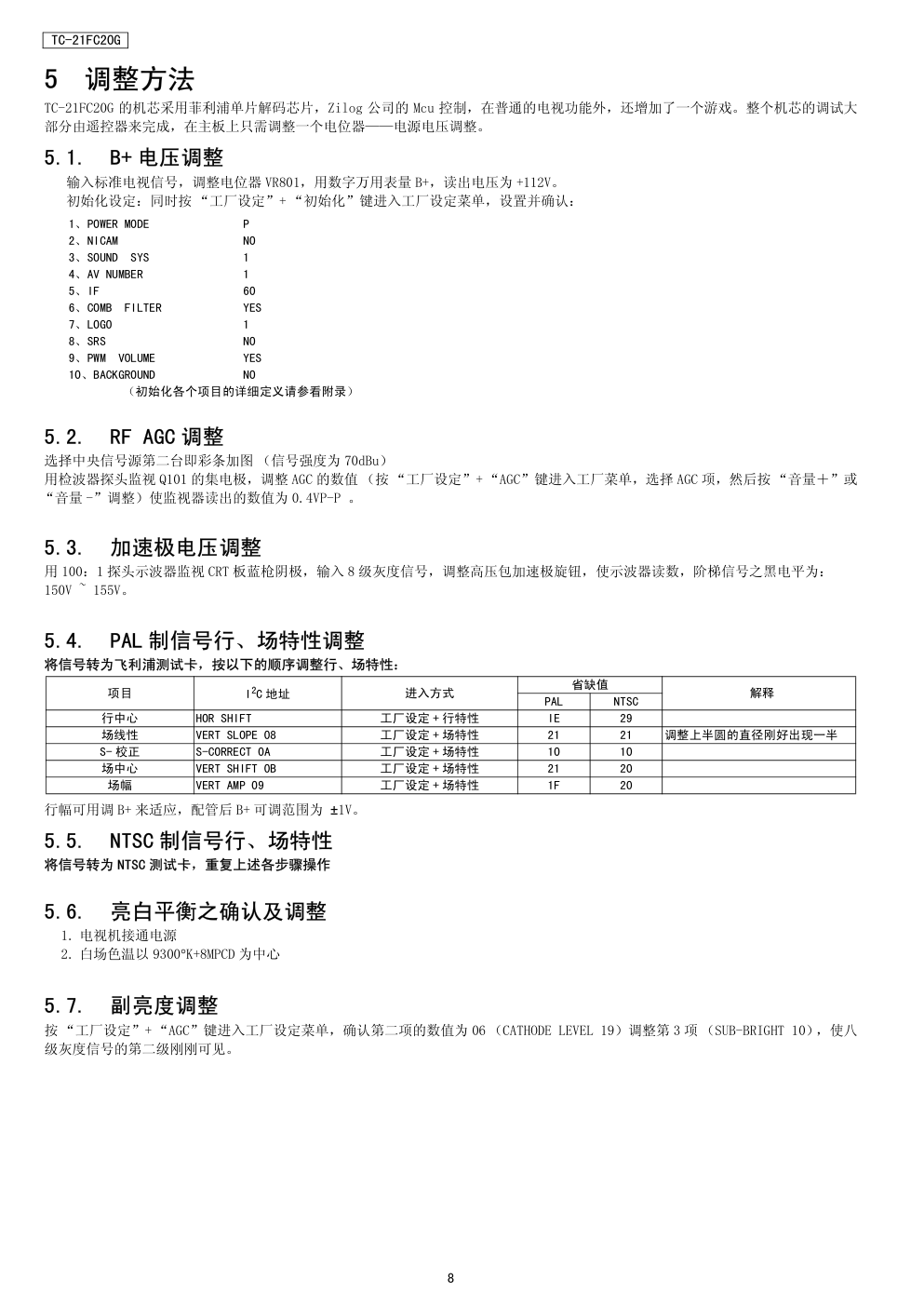

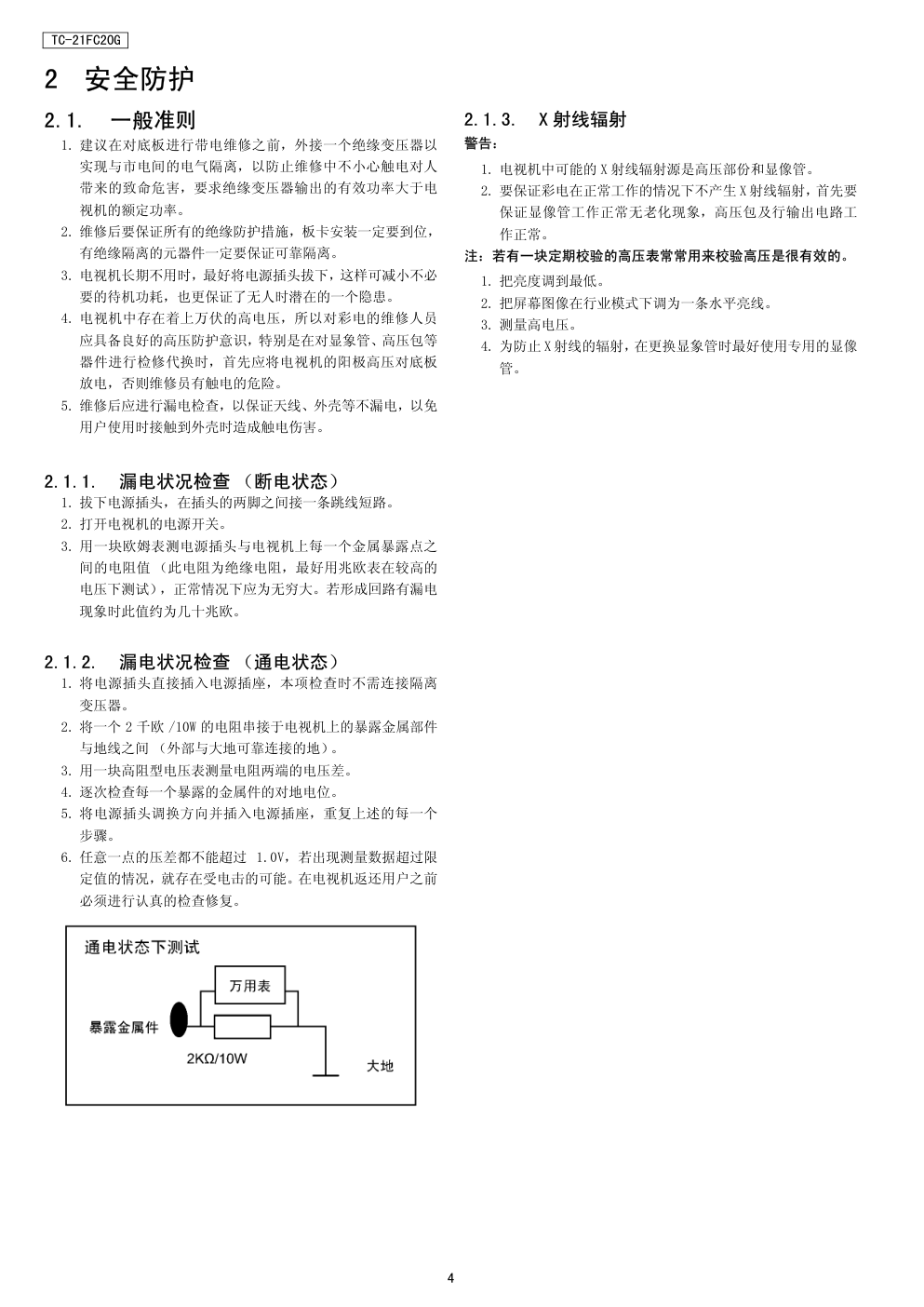

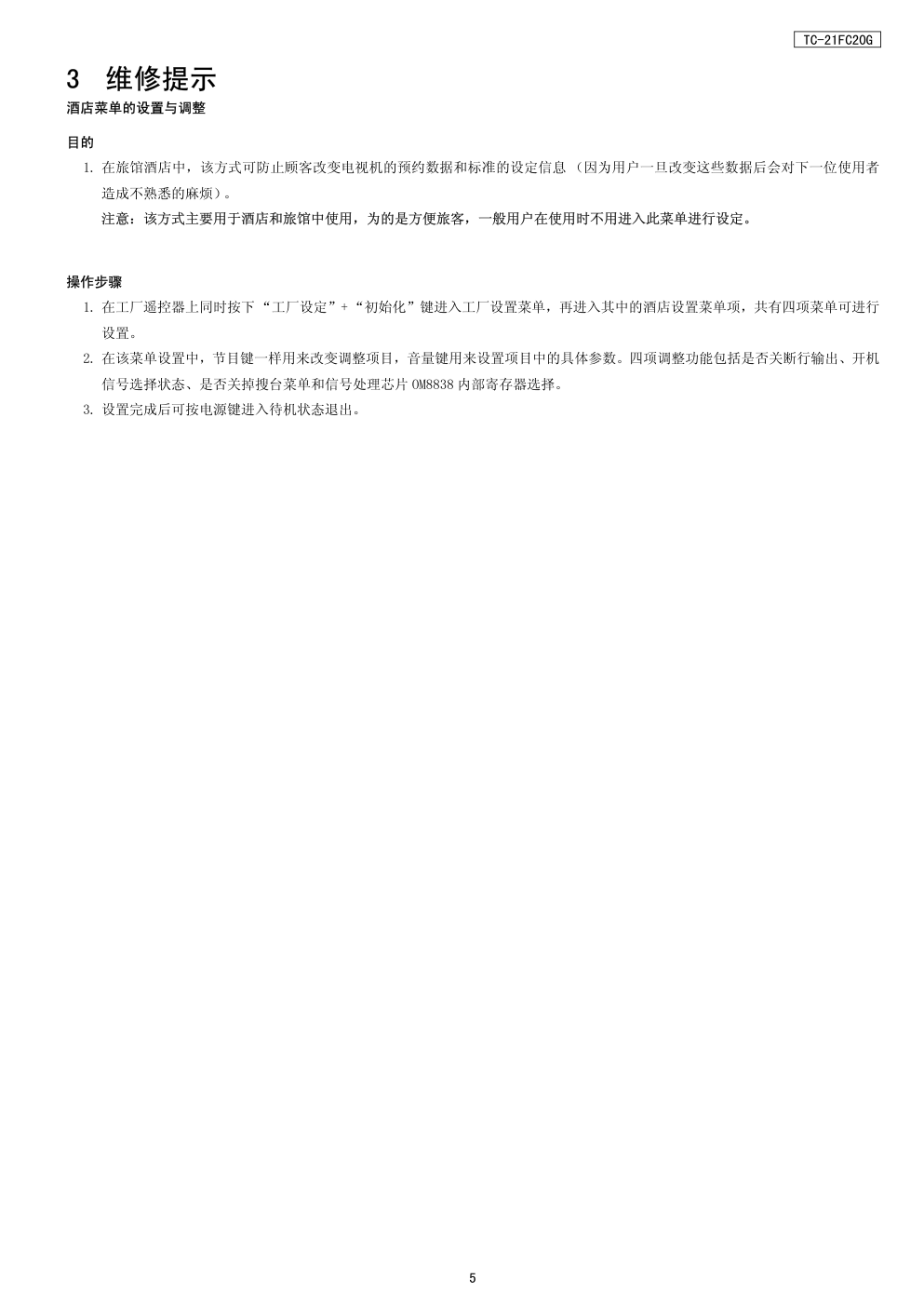

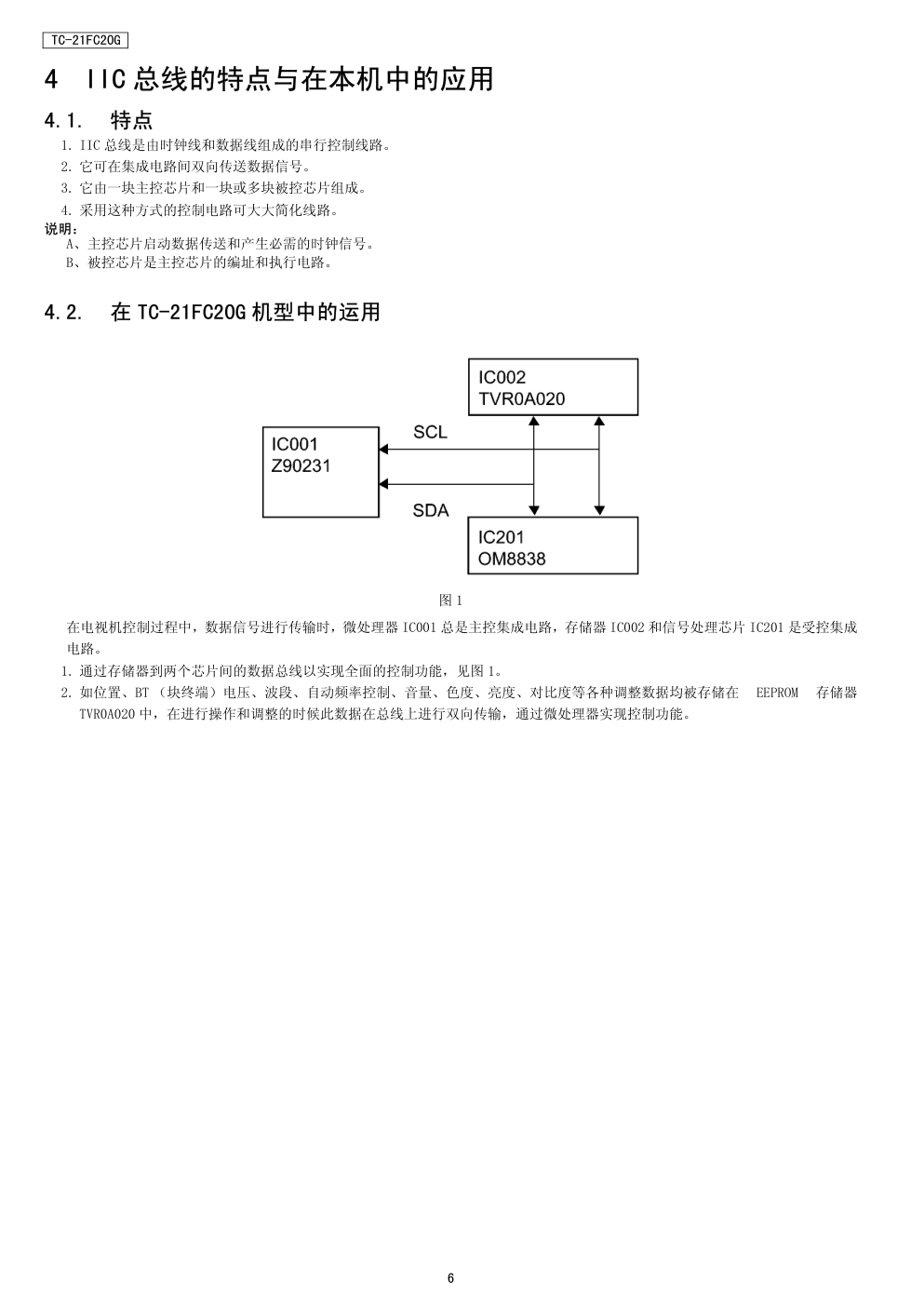

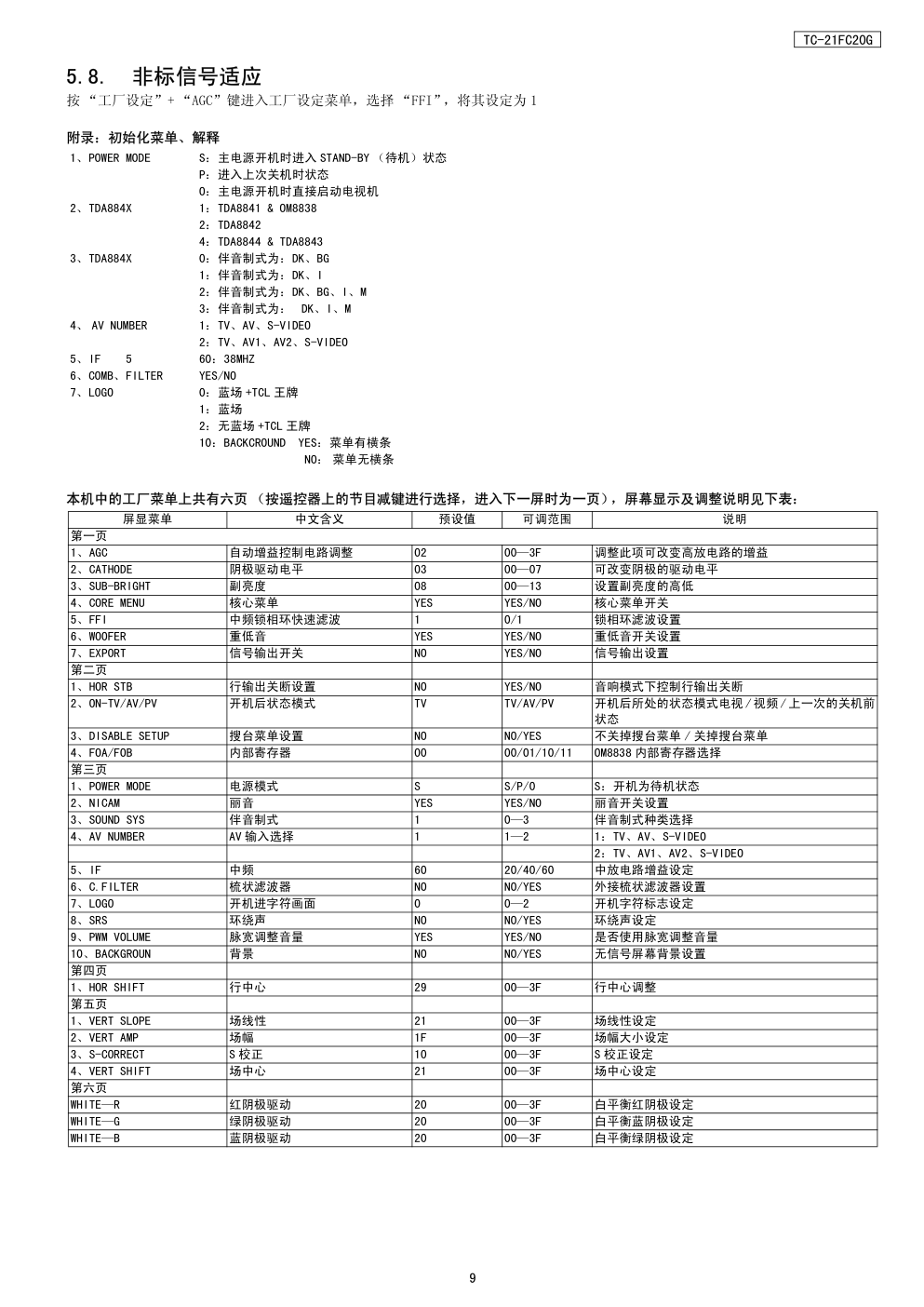

© 2004 山东松下电子信息有限公司版权所有。 未经本公司许可而复制或分发者均属违法。 SMT200408011C3 彩色电视机 TC-21FC20G ZILOG 机芯 规格 电源： 220V，50HZ 耗电量： 70W 天线阻抗： 75 欧姆不平衡同轴式 接收系统 : 5 制式 调谐系统 : 频率合成调谐器 ,100 位 ( 自动搜索） 接收频道 : 470MHz 全频道有线电视 （DS1~57CH , Z1~Z38CH） 中频： 视频 : 38.0MHZ 音频 : 31.5MHz(D,K)/32.5MHz(B,G) 32.0MHz(I)/33.5MHz(M) 彩色 : 33.57MHz(PAL)/34.42MHz(NTSC) 视频 / 音频端子： AV 输入： 视频 : 1.0Vp-p, 75 欧姆 音频 : 约 0.5Vrms, 10 千欧姆 监视器输出： 视频 : 1.0Vp-p, 75 欧姆 音频 : 约 0.5Vrms, 1 千欧姆 高压 : 25~26KV( 束电流为 0 时 ) 显像管： A51LYZ095-91 可见图像对角线最小尺寸 （整数）大于或等于 51cm 音频输出功率： 8W(4W+4W) 最大 6W(3W+3W)(7%THD) 尺寸 ( 高 x 宽 x 厚 )： 456mmX610mmX505mm 重量： 23kg 提供附件： 遥控器 1 个 R6 “(AA)5 号电池” 2 节 注意：设计及规格若有改变，恕不另行通知。 所示重量及尺寸为近似值。 TC-21FC20G 2 目录 页数 页数 1 使用说明书--------------------------------------- 3 2 安全防护----------------------------------------- 4 2.1. 一般准则 ----------------------------------- 4 3 维修提示----------------------------------------- 5 4 IIC 总线的特点与在本机中的应用 ------------------- 6 4.1. 特点 --------------------------------------- 6 4.2. 在 TC-21FC20G 机型中的运用 ------------------ 6 4.3. 如何进入工厂模式进行调整 ------------------- 7 5 调整方法----------------------------------------- 8 6 中英文对照表------------------------------------ 13 7 导体图------------------------------------------ 14 8 电路图------------------------------------------ 15 8.1. 电路图注意事项 ---------------------------- 15 8.2. 电路图 ------------------------------------ 16 9 机械部件更换表---------------------------------- 17 10 更换部件表-------------------------------------- 18 10.1. 注意事项 ---------------------------------- 18 10.2. 电子部件更换表 ---------------------------- 19 TC-21FC20G 3 1 使用说明书 TC-21FC20G TC-21FC20G 4 2 安全防护 2.1. 一般准则 1. 建议在对底板进行带电维修之前，外接一个绝缘变压器以 实现与市电间的电气隔离，以防止维修中不小心触电对人 带来的致命危害，要求绝缘变压器输出的有效功率大于电 视机的额定功率。 2. 维修后要保证所有的绝缘防护措施，板卡安装一定要到位， 有绝缘隔离的元器件一定要保证可靠隔离。 3. 电视机长期不用时，最好将电源插头拔下，这样可减小不必 要的待机功耗，也更保证了无人时潜在的一个隐患。 4. 电视机中存在着上万伏的高电压，所以对彩电的维修人员 应具备良好的高压防护意识，特别是在对显象管、高压包等 器件进行检修代换时，首先应将电视机的阳极高压对底板 放电，否则维修员有触电的危险。 5. 维修后应进行漏电检查，以保证天线、外壳等不漏电，以免 用户使用时接触到外壳时造成触电伤害。 2.1.1. 漏电状况检查 （断电状态） 1. 拔下电源插头，在插头的两脚之间接一条跳线短路。 2. 打开电视机的电源开关。 3. 用一块欧姆表测电源插头与电视机上每一个金属暴露点之 间的电阻值 （此电阻为绝缘电阻，最好用兆欧表在较高的 电压下测试），正常情况下应为无穷大。若形成回路有漏电 现象时此值约为几十兆欧。 2.1.2. 漏电状况检查 （通电状态） 1. 将电源插头直接插入电源插座，本项检查时不需连接隔离 变压器。 2. 将一个 2 千欧 /10W 的电阻串接于电视机上的暴露金属部件 与地线之间 （外部与大地可靠连接的地）。 3. 用一块高阻型电压表测量电阻两端的电压差。 4. 逐次检查每一个暴露的金属件的对地电位。 5. 将电源插头调换方向并插入电源插座，重复上述的每一个 步骤。 6. 任意一点的压差都不能超过 1.0V，若出现测量数据超过限 定值的情况，就存在受电击的可能。在电视机返还用户之前 必须进行认真的检查修复。 2.1.3. X 射线辐射 警告： 1. 电视机中可能的 X 射线辐射源是高压部份和显像管。 2. 要保证彩电在正常工作的情况下不产生 X 射线辐射，首先要 保证显像管工作正常无老化现象，高压包及行输出电路工 作正常。 注：若有一块定期校验的高压表常常用来校验高压是很有效的。 1. 把亮度调到最低。 2. 把屏幕图像在行业模式下调为一条水平亮线。 3. 测量高电压。 4. 为防止 X 射线的辐射，在更换显象管时最好使用专用的显像 管。 TC-21FC20G 5 3 维修提示 酒店菜单的设置与调整 目的 1. 在旅馆酒店中，该方式可防止顾客改变电视机的预约数据和标准的设定信息 （因为用户一旦改变这些数据后会对下一位使用者 造成不熟悉的麻烦）。 注意：该方式主要用于酒店和旅馆中使用，为的是方便旅客，一般用户在使用时不用进入此菜单进行设定。 操作步骤 1. 在工厂遥控器上同时按下 “工厂设定”+ “初始化”键进入工厂设置菜单，再进入其中的酒店设置菜单项，共有四项菜单可进行 设置。 2. 在该菜单设置中，节目键一样用来改变调整项目，音量键用来设置项目中的具体参数。四项调整功能包括是否关断行输出、开机 信号选择状态、是否关掉搜台菜单和信号处理芯片 OM8838 内部寄存器选择。 3. 设置完成后可按电源键进入待机状态退出。 TC-21FC20G 6 4 IIC 总线的特点与在本机中的应用 4.1. 特点 1. IIC 总线是由时钟线和数据线组成的串行控制线路。 2. 它可在集成电路间双向传送数据信号。 3. 它由一块主控芯片和一块或多块被控芯片组成。 4. 采用这种方式的控制电路可大大简化线路。 说明： A、主控芯片启动数据传送和产生必需的时钟信号。 B、被控芯片是主控芯片的编址和执行电路。 4.2. 在 TC-21FC20G 机型中的运用 图 1 在电视机控制过程中，数据信号进行传输时，微处理器 IC001 总是主控集成电路，存储器 IC002 和信号处理芯片 IC201 是受控集成 电路。 1. 通过存储器到两个芯片间的数据总线以实现全面的控制功能，见图 1。 2. 如位置、BT （块终端）电压、波段、自动频率控制、音量、色度、亮度、对比度等各种调整数据均被存储在 EEPROM 存储器 TVR0A020 中，在进行操作和调整的时候此数据在总线上进行双向传输，通过微处理器实现控制功能。 TC-21FC20G 7 4.3. 如何进入工厂模式进行调整 按下面的方框所示步骤对电视机的初始化菜单项目进行设置调整。 调整方式 1. 同时按下遥控器上的工厂设定键 （此键在用户遥控器的最下端留有位，须加一个按键才能使用）和初始化键 （在用户遥控器上 为重低音键），此时电视机由正常状态进入工厂设置状态。 2. 用节目键改变调整项目，用音量键进行具体设定。本菜单共 10 个项目，具体参数的初始值见后表。 3. 按电源键电视进入待机状态，这时将保存所调整的设置并顺利退出。 白平衡调整方式 1. 同时按下工厂遥控器上的工厂设定键和初始化键，进入工厂设置状态。 2. 用节目键调整项目，用音量键改变设置，本页菜单只有 R、G、B 三项，每项的初始值都为 20，可在输入标准白屏信号的情况下进 行适当调整，方法见后面调整步骤。 3. 按电源键退出并保存设置。 TC-21FC20G 8 5 调整方法 TC-21FC20G 的机芯采用菲利浦单片解码芯片，Zilog 公司的 Mcu 控制，在普通的电视功能外，还增加了一个游戏。整个机芯的调试大 部分由遥控器来完成，在主板上只需调整一个电位器——电源电压调整。 5.1. B+ 电压调整 输入标准电视信号，调整电位器 VR801，用数字万用表量 B+，读出电压为 +112V。 初始化设定：同时按 “工厂设定”+ “初始化”键进入工厂设定菜单，设置并确认： 5.2. RF AGC 调整 选择中央信号源第二台即彩条加图 （信号强度为 70dBu） 用检波器探头监视 Q101 的集电极，调整 AGC 的数值 （按 “工厂设定”+ “AGC”键进入工厂菜单，选择 AGC 项，然后按 “音量＋”或 “音量 -”调整）使监视器读出的数值为 0.4VP-P 。 5.3. 加速极电压调整 用 100：1 探头示波器监视 CRT 板蓝枪阴极，输入 8 级灰度信号，调整高压包加速极旋钮，使示波器读数，阶梯信号之黑电平为： 150V ~ 155V。 5.4. PAL 制信号行、场特性调整 将信号转为飞利浦测试卡，按以下的顺序调整行、场特性： 行幅可用调 B+ 来适应，配管后 B+ 可调范围为 ±1V。 5.5. NTSC 制信号行、场特性 将信号转为 NTSC 测试卡，重复上述各步骤操作 5.6. 亮白平衡之确认及调整 1. 电视机接通电源 2. 白场色温以 9300°K+8MPCD 为中心 5.7. 副亮度调整 按 “工厂设定”+ “AGC”键进入工厂设定菜单，确认第二项的数值为 06 （CATHODE LEVEL 19）调整第 3 项 （SUB-BRIGHT 10），使八 级灰度信号的第二级刚刚可见。 1、POWER MODE P 2、NICAM NO 3、SOUND SYS 1 4、AV NUMBER 1 5、IF 60 6、COMB FILTER YES 7、LOGO 1 8、SRS NO 9、PWM VOLUME YES 10、BACKGROUND NO （初始化各个项目的详细定义请参看附录） 项目 I2C 地址 进入方式 省缺值 解释 PAL NTSC 行中心 HOR SHIFT 工厂设定 + 行特性 IE 29 场线性 VERT SLOPE 08 工厂设定 + 场特性 21 21 调整上半圆的直径刚好出现一半 S- 校正 S-CORRECT 0A 工厂设定 + 场特性 10 10 场中心 VERT SHIFT 0B 工厂设定 + 场特性 21 20 场幅 VERT AMP 09 工厂设定 + 场特性 1F 20 TC-21FC20G 9 5.8. 非标信号适应 按 “工厂设定”+ “AGC”键进入工厂设定菜单，选择 “FFI”，将其设定为 1 附录：初始化菜单、解释 本机中的工厂菜单上共有六页 （按遥控器上的节目减键进行选择，进入下一屏时为一页），屏幕显示及调整说明见下表： 1、POWER MODE S：主电源开机时进入 STAND-BY （待机）状态 P：进入上次关机时状态 O：主电源开机时直接启动电视机 2、TDA884X 1：TDA8841 & OM8838 2：TDA8842 4：TDA8844 & TDA8843 3、TDA884X 0：伴音制式为：DK、BG 1：伴音制式为：DK、I 2：伴音制式为：DK、BG、I、M 3：伴音制式为： DK、I、M 4、 AV NUMBER 1：TV、AV、S-VIDEO 2：TV、AV1、AV2、S-VIDEO 5、IF 5 60：38MHZ 6、COMB、FILTER YES/NO 7、LOGO 0：蓝场 +TCL 王牌 1：蓝场 2：无蓝场 +TCL 王牌 10：BACKCROUND YES：菜单有横条 NO： 菜单无横条 屏显菜单 中文含义 预设值 可调范围 说明 第一页 1、AGC 自动增益控制电路调整 02 00—3F 调整此项可改变高放电路的增益 2、CATHODE 阴极驱动电平 03 00—07 可改变阴极的驱动电平 3、SUB-BRIGHT 副亮度 08 00—13 设置副亮度的高低 4、CORE MENU 核心菜单 YES YES/NO 核心菜单开关 5、FFI 中频锁相环快速滤波 1 0/1 锁相环滤波设置 6、WOOFER 重低音 YES YES/NO 重低音开关设置 7、EXPORT 信号输出开关 NO YES/NO 信号输出设置 第二页 1、HOR STB 行输出关断设置 NO YES/NO 音响模式下控制行输出关断 2、ON-TV/AV/PV 开机后状态模式 TV TV/AV/PV 开机后所处的状态模式电视 / 视频 / 上一次的关机前 状态 3、DISABLE SETUP 搜台菜单设置 NO NO/YES 不关掉搜台菜单 / 关掉搜台菜单 4、FOA/FOB 内部寄存器 00 00/01/10/11 OM8838 内部寄存器选择 第三页 1、POWER MODE 电源模式 S S/P/0 S：开机为待机状态 2、NICAM 丽音 YES YES/NO 丽音开关设置 3、SOUND SYS 伴音制式 1 0—3 伴音制式种类选择 4、AV NUMBER AV 输入选择 1 1—2 1：TV、AV、S-VIDEO 2：TV、AV1、AV2、S-VIDEO 5、IF 中频 60 20/40/60 中放电路增益设定 6、C.FILTER 梳状滤波器 NO NO/YES 外接梳状滤波器设置 7、LOGO 开机进字符画面 0 0—2 开机字符标志设定 8、SRS 环绕声 NO NO/YES 环绕声设定 9、PWM VOLUME 脉宽调整音量 YES YES/NO 是否使用脉宽调整音量 10、BACKGROUN 背景 NO NO/YES 无信号屏幕背景设置 第四页 1、HOR SHIFT 行中心 29 00—3F 行中心调整 第五页 1、VERT SLOPE 场线性 21 00—3F 场线性设定 2、VERT AMP 场幅 1F 00—3F 场幅大小设定 3、S-CORRECT S 校正 10 00—3F S 校正设定 4、VERT SHIFT 场中心 21 00—3F 场中心设定 第六页 WHITE—R 红阴极驱动 20 00—3F 白平衡红阴极设定 WHITE—G 绿阴极驱动 20 00—3F 白平衡蓝阴极设定 WHITE—B 蓝阴极驱动 20 00—3F 白平衡绿阴极设定 TC-21FC20G 10 5.9. 显象管调整 说明：TC-21FC20G 型彩电均采用自会聚彩色显象管，这种彩管在出厂时已调为最佳状态，一般情况下无需再次调整，本页列出的 两项调整仅适用于更换显象管或偏转线圈后，由于彩管参数的差异，可进行适当的调整，以使其显示出来的画面达到最佳状态。 5.9.1. 色纯度调整 1. 将亮度和对比度调到最大状态。 2. 使电视机工作一个小时。 3. 用外消磁器使显像管彻底消磁。 4. 输入网状态光栅图形信号，把静会聚磁铁调到最佳会聚状 态。 5. 接收黑白方格信号。 6. 进入工厂状态白平衡 RGB 项将三基色信号设置为如下状态： R………………………………最小 G………………………………最大 B………………………………最小 7. 松开偏转线圈固定螺钉，使偏转线圈尽量靠近色纯度磁环。 8. 调整色纯度磁环，使在屏幕中心出现垂直均匀的绿像场。 9. 慢慢推动偏转线圈，使屏幕上出现均匀满屏绿像场。 10. 调好后重新拧紧偏转线圈的螺丝，固定色纯度磁铁。 5.9.2. 会聚调整 1. 送入网状光栅图形，将对比度调到最大位置。 2. 把亮度调至网状光栅图形中灰色部分刚好变成黑色。 3. 转动二极、四极和六极会聚磁铁，调整屏幕中心的红、蓝色 线。 4. 转动会聚磁环使红蓝线与屏幕中心的绿线重合。 5. 用硅胶固封会聚磁环。 6. 取下偏转线圈的小卡楔，稍许移动偏转线圈以获得更好的 会聚效果。 7. 调好后重新插入卡楔并固定好，调整完成。 TC-21FC20G 11 5.9.3. 显像管的外形结构 外形 TC-21FC20G 12 显像管尾座图及功能： 偏转线圈的连结图： TC-21FC20G 13 6 中英文对照表 专业名词中－英文对照表 ACC 自动彩色控制 FAST 快速 PRESET 预调 ADJUST 调整 FBT 行输出变压器 PROTECT 保护 AERIAL 天线 FILTER 滤波器 PULSE 脉冲 AFC 自动频率控制 FILP-FLOP 双稳振荡器 RECALL 频道字符重现 AGC 自动增益控制 FLYBACK 回扫 RECEIVE 接收 AMP 放大器 FOCUS 聚焦 RED 红色 AFC 自动频率控制 FOR 为 REF 参考 CAN 邻近频道噪声 FREQUENC 频率 REMOTE 遥控 ABC 自动亮度控制 FUNCTION 功能 RESET 复位 AI 人工智能 FST 平面直角显象管 SATURAT 饱和 AUDIO 音频信号 FLASH-ROM 快闪存储器 SAWF 声表面滤波器 APC 自动相位控制 GREEN 绿色 SEP 分离 ANC 自动噪声控制 GATE 闸门 SHARP 锐度 AV 音频和视频 GENERAT 发生器 SHIFT 转换 BAND 波段 GND 电路地 SIF 伴音中频 BLACK 黑色 HORIZ 水平 SKIP 跳跃 BULE 蓝色 HEATER 灯丝 SOCKET 插座 BRIGHT 亮度 HOLD 锁定 SOUND 声音 / 伴音 BLANKING 消隐 HEIGET 幅度 SPEAKER 扬声器 BUFFER 缓冲器 HDTV 数字高清晰电视 STANDBY 待机 CENTER 中心 HUE 色调 SUB 副 CH 频道 IDENT 鉴别识别 SWITCH 开关 CHROMA 色差信号 INPUT 输入 SYNC 同步 CLAMP 钳位 INSERTION 插入 SYSTEM 系统 CLEAN 清除 IF 中频信号 TONE 音质 COIL 线圈 ISOLATION 隔离 TUNER 调谐器 COLOUR 彩色 IR 红外线信号 TV 电视机 CONTRAST 对比度 JUNGLE 混合式 VCO 压控振荡器 CONTROL 控制 KILLER 自动消色 VIDEO 视频图像 CONVERT 调制 LIGHT 光亮 VIF 图像中频 CPU 中央处理器 LINEAR 线性 VOL 音量 CRT 显像管 LOCK 锁定 WOOFER 低音扬声器 CUTOFF 截止 LOW 低 ROM 只读存储器 CLK 时钟信号 MANUAL 手动 RAM 随机存储器 CVBS 复合视频信号 MATRIX 矩阵 RGB 红绿蓝三基色 D/A 数 / 模转换器 MEMORY 存储器 YcbCr 色差信号 DATA 数据信号 MODE 模式 Y 亮度信号 DEFEAT 静噪 MUTE 静音 C 色度信号 DELAY 延迟 NC 无定义空脚 PAL 逐行倒相制 DEMODULA 解调器 NOISE 噪声 SRS 环绕声系统 DETECTOR 检波器 LPF 低通滤波器 PLL 锁相环电路 DG 消磁 LED 发光二极管 CLOCK 时钟信号 DRIVE 激励驱动 MCU 单片机微处理器 COMP 补偿 DIVIDER 除法器 OFF 关断 VT 调谐电压 DOWN 下降 ON 打开 SIZE 幅度 DY 偏转线圈 NTSC 正交平衡调幅制 AFT 自动频率微调 DK 一种伴音制式 OSC 振荡器 +B 行扫描电源 DIGITAL 数字 / 数据 OUTPUT 输出 SCREEN 帘栅电极 DOLBY 杜比 OSD 屏幕字符 MENU 菜单 DSP 数字信号处理 PEAK 波峰 EW 枕校信号 DV 数字视频 PHASE 相位 SYNC-SEP 同步分离 EHRTH 地线 PICTURE 图象 BURST 彩色副载波 EHT 显象管阳极高压 POWER 电源 DELAY 延迟 EMITTER 射极 PRE 前置 S-VIDEO 亮 / 色分离信号 TC-21FC20G 14 7 导体图 A B C D E F 1 2 3 4 5 6 7 8 9 ��������������� TC-21FC20G 15 8 电路图 8.1. 电路图注意事项 TC-21FC20G 16 8.2. 电路图 A B C D E F 1 2 3 4 5 6 7 8 9 ��������� �������� TC-21FC20G 17 9 机械部件更换表 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 02-GND021-XX0 编织地线 "21" 06-0E0845-A001X 遥控器 08-21FC20-PAN 包装部分 35-139730-00X 磁环电感 BF60 35-139730-00X 磁环电感 BF60 35-139730-00X 磁环电感 BF60 35-237250-00X 磁环电感 HF70 φ 4.5X5.0 36-DEG210-XX3 消磁线圈 2500mm 44-21RFLN-BP3 北松纯平彩管 A51LYZ095-91 46-27580H-02X 二位线插 600/7 F/W TJC3-2Y 46-27688H-04X 四位线插 400 TJC1-4Y ( 红兰绿白 ) 46-30627H-02X 二位线插 360/7 F/W TJC3-2Y 46-35184W-04X 四位插座 TJC1-4A 46-37034H-06X 六位线插 2468#24 200 TJC3- 6Y/SCN-6Y 46-39073H-03X 电源连接线 1617#22 200 TJC1-2Y/VH-3Y 49-PAN000-D01 电池 （PANASONIC） 51-GC0220-0NB 电源线 2.2M 54-113970-0U0 PVC TUBE AWG NO.5 54-205140-000 显像管胶垫 T=2mm 55-D189RC-4UN01 后壳 55-DT68FC-0UN01 前壳 56-383980-0HA 铭牌 56-DT68FB-0HA01 功能钮 56-DT68LS-0HC01 透镜 56-DT68PK-0HA01 电源钮 56-HS45EK-1HA17 键钮 56-HS45EK-1HA18 键钮 56-HS45EK-2HA16 键钮 56-HS45EK-2HA17 键钮 58-21FCMP-0UI01 后警告胶片 58-D106SI-1UI01 侧控胶片 58-D192RI-3UI01 后 AV 胶片 58-HS45E2-FUI01 遥控胶片 59-130460-00X 圆胶垫 (25mmX7mm) 59-130460-00X 圆胶垫 (25mmX7mm) 59-312160-000 喇叭胶垫 66-20516X-0B0 保险丝座 67-242830-0E0 SPING POWER KNOB 67-X12668-0E0 弹簧 6mmX40mmX0.5mm 70-PAN000-B01 保证书 (PANASONIC 机型 ) 71-PAN000-H01 合格票 (PANASONIC 机型 ) 72-T2120G-001 说明书 74-008026-60C 遥控器胶袋 (80mmX260mmX0.06mm) 74-022032-6WE 说明书胶袋 (23cmX34cmX0.06mm) 74-104097-3WD 覆膜袋 (104CMX97CM) 75-DT68LL-CC0 发泡胶 "LL" 75-DT68LR-CC0 发泡胶 "LR" 75-DT68UL-CC0 发泡胶 "UL" 75-DT68UR-CC0 发泡胶 "UR" 76-T2120G-0AT00 纸箱 PCB-21FC20G-A 主板 PCB-21FC20G-L CRT 板 ( 视放板 ) 机芯板 ( 主板 + 视放板 ) Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 TC-21FC20G 18 10 更换部件表 10.1. 注意事项 TC-21FC20G 19 10.2. 电子部件更换表 10.2.1. 集成电路 10.2.2. 三极管 10.2.3. 二极管 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 集成电路 IC001 13-A08V04-ZLP CPU Z9023106PSC IC002 13-00M24C-04P IC 4K EEPROM M24C04-BN6 ( 订购品番为 TVR0A020） IC01 13-M34280-M1B IC M34280M1-108FP IC201 13-OM8838-PSP PAL/NTSC 处理器 OM8838PS IC301 13-0TDA83-56S IC TDA8356 IC601 13-000040-52P IC 4052 IC603 13-TDA705-7AS IC TDA7057AQ (R/L AUDIO O/P) IC801 13-TDA168-46P IC TDA16846 (Q67000-A9377) IC802 13-L7808C-VAP 三端稳压集成块 L7808CV (+8V. 1.5A) Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 三极管 Q001 11-2N3904-0BX 硅 NPN 小功率三极管 2N3904 Q002 11-2SD667-AAX 三极管 2SD667A Q004 11-SC1815-YBX 三极管 2SC1815-Y (NPN) Q01 11-0BC337-0BX 三极管 BC337-40 (NPN) Q101 11-SC3779-DBX 三极管 2SC3779D (RF AMPL) Q201 11-SC1815-YBX 三极管 2SC1815-Y (NPN) Q202 11-SC1815-YBX 三极管 2SC1815-Y (NPN) Q203 11-SK2541-0BX MOS 管 2SK2541(N-CHANNEL) Q204 11-SK2541-0BX MOS 管 2SK2541(N-CHANNEL) Q205 11-SC1815-YBX 三极管 2SC1815-Y (NPN) Q206 11-SA1015-YBX 三极管 ST2SA1015Y (PNP) Q207 11-SK2541-0BX MOS 管 2SK2541(N-CHANNEL) Q208 11-SC1815-YBX 三极管 2SC1815-Y (NPN) Q210 11-SC1815-YBX 三极管 2SC1815-Y (NPN) Q401 11-0BF422-0BX 硅 NPN 半导体三极管 BF422 126 Q402 11-DD1555-0AX 三极管 3DD1555 (HORIZ) Q403 11-SA1015-YBX 三极管 ST2SA1015Y (PNP) Q501 11-0BF422-0BX 硅 NPN 半导体三极管 BF422 126 Q502 11-0BF422-0BX 硅 NPN 半导体三极管 BF422 126 Q503 11-0BF423-0BX 硅 PNP 半导体三极管 BF423 126 Q504 11-0BF422-0BX 硅 NPN 半导体三极管 BF422 126 Q505 11-0BF422-0BX 硅 NPN 半导体三极管 BF422 126 Q506 11-0BF423-0BX 硅 PNP 半导体三极管 BF423 126 Q507 11-0BF422-0BX 硅 NPN 半导体三极管 BF422 126 Q508 11-0BF422-0BX 硅 NPN 半导体三极管 BF422 126 Q509 11-0BF423-0BX 硅 PNP 半导体三极管 BF423 126 Q601 11-C144ES-0BX 硅 NPN 型三极管 PDTC144ES Q602 11-C144ES-0BX 硅 NPN 型三极管 PDTC144ES Q604 11-C124ES-0BX 硅 NPN 型三极管 PDTC124ES Q605 11-SA1015-YBX 三极管 ST2SA1015Y (PNP) Q801 11-SK2996-0AX MOS 开关电源三极管 2SK2996 Q821 11-2SD882-0AX TRANSISTOR 2SD882-P (NPN) Q901 11-SA1015-YBX 三极管 ST2SA1015Y (PNP) Q902 11-SA1015-YBX 三极管 ST2SA1015Y (PNP) Q903 11-SA1015-YBX 三极管 ST2SA1015Y (PNP) Q904 11-SK2541-0BX MOS 管 2SK2541(N-CHANNEL) Q905 11-SC1815-YBX 三极管 2SC1815-Y (NPN) Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 二极管 D001 10-CW574C-DJX 稳压二极管 CW574CS D003 10-HS5V6B-DBX 500mW 硅稳压二极管 5.6HSB D004 10-1N4148-ABX 小信号硅开关二极管 1N4148 D02 10-1N4148-ABX 小信号硅开关二极管 1N4148 D03 10-1N4148-ABX 小信号硅开关二极管 1N4148 D101 10-HS5V1B-DBX 500mW 硅稳压二极管 5.1HSB D201 10-1SS136-ABX 二极管 1SS136 D202 10-1SS136-ABX 二极管 1SS136 D203 10-79C8V2-DBX 稳压二极管 8V2 1/2W 5% D204 10-1N4148-ABX 小信号硅开关二极管 1N4148 D205 10-1N4148-ABX 小信号硅开关二极管 1N4148 D206 10-1N4148-ABX 小信号硅开关二极管 1N4148 D207 10-1N4148-ABX 小信号硅开关二极管 1N4148 D401 10-0FR104-FBX 快恢复整流二极管 FR104 D402 10-0FR104-FBX 快恢复整流二极管 FR104 D403 10-0FR104-FBX 快恢复整流二极管 FR104 D404 10-1N4148-ABX 小信号硅开关二极管 1N4148 D407 10-79C8V2-DBX 稳压二极管 8V2 1/2W 5% D412 10-1N4148-ABX 小信号硅开关二极管 1N4148 D504 10-1N4148-ABX 小信号硅开关二极管 1N4148 D505 10-1N4148-ABX 小信号硅开关二极管 1N4148 D506 10-1N4148-ABX 小信号硅开关二极管 1N4148 D601 10-1N4148-ABX 小信号硅开关二极管 1N4148 D801 10-0RL255-EBX 硅电源整流二极管 RL255 D802 10-0RL255-EBX 硅电源整流二极管 RL255 D803 10-0RL255-EBX 硅电源整流二极管 RL255 D804 10-0RL255-EBX 硅电源整流二极管 RL255 D805 10-0001H8-FBX 快速整流二极管 1H8 D806 10-0FR104-FBX 快恢复整流二极管 FR104 D807 10-1N4148-ABX 小信号硅开关二极管 1N4148 D808 10-1N4148-ABX 小信号硅开关二极管 1N4148 D821 10-00RU3C-F0X 快恢复整流二极管 RU3C D822 10-0FR104-FBX 快恢复整流二极管 FR104 D823 10-0RU3YX-F0X 快恢复整流二极管 RU3YX D824 10-HS12VC-DBX 500mW 硅稳压二极管 12HSC D825 10-HS10VC-DBX 500mW 硅稳压二极管 10HSC Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 TC-21FC20G 20 10.2.4. 线圈 10.2.5. 变压器 10.2.6. 电阻 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 电感 / 线圈 35-139730-00X 磁环电感 BF60 35-139730-00X 磁环电感 BF60 35-237250-00X 磁环电感 HF70 φ 4.5X5.0 L001 34-R220J2-0EX 立式电感 22 UH ±5% L102 34-A109K0-1IX 固定电感 1 UH ±10% L201 34-R120J2-0EX 峰化线圈 12 UH ± 5% L202 34-R150J2-0EX 峰化线圈 15 UH ± 5% L401 34-A608K6-1BX 调宽线圈 0.6 UH ± 10% L412 36-LIN450-XX1 行线性圈 45 UH L413 36-WID960-XX1 COIL WIDTH 96 UH L503 34-R569K2-1BX 电感 5.6 UH ±10% L601 34-R470J2-0EX 峰化线圈 47 UH ± 5% L801 35-139730-00X 磁环电感 BF60 L802 34-R101K2-1BX 电感 100 UH ±10% Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 变压器 / 滤波器 36-DEG210-XX3 消磁线圈 2500mm T401 36-HDR001-XX1 行推动变压器 ( 磁芯 ) T402 37-BSC250-2070X FLYBACK BSC250-207 T801 36-LIF004-XX0 电源滤波器 LCL-2821 T802 36-TRF017-XX0 开关变压器 BCK-4001-53 T803 36-LIF002-XX0 电源滤波器 20mH Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 电阻 / 电位器 J014 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% J225 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% J942 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% L203 18-CB0479-JNX 碳膜电阻 4.7 OHM 1/6W ±5% R001 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R002 18-CB0472-JNX 碳膜电阻 4.7k OHM 1/6W ±5% R003 18-CB0123-JNX 碳膜电阻 12k OHM 1/6W ±5% R004 18-CB0104-JNX 碳膜电阻 100K OHM 1/6W ±5% R005 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% R006 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R007 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R008 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R009 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R01 18-CB0109-JNX 碳膜电阻 1 OHM 1/6W ±5% R010 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R012 18-CB0123-JNX 碳膜电阻 12k OHM 1/6W ±5% R013 18-CB0472-JNX 碳膜电阻 4.7k OHM 1/6W ±5% R014 18-CB0822-JNX 碳膜电阻 8.2k OHM 1/6W ±5% R015 18-CB0472-JNX 碳膜电阻 4.7k OHM 1/6W ±5% R016 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R017 18-CB0100-JNX 碳膜电阻 10 Ω 1/6W ±5% R018 18-CB0152-JNX 碳膜电阻 1.5k OHM 1/6W ±5% R019 18-CB0152-JNX 碳膜电阻 1.5k OHM 1/6W ±5% R02 18-CB0221-JNX 碳膜电阻 220 OHM 1/6W ±5% R020 18-CB0152-JNX 碳膜电阻 1.5k OHM 1/6W ±5% R021 18-CB0152-JNX 碳膜电阻 1.5k OHM 1/6W ±5% R022 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R023 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R024 18-CB0121-JNX 碳膜电阻 120 OHM 1/6W ±5% R025 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R026 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R027 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R029 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R030 18-ED0470-JA2 可熔断电阻 47 OHM 1/4W ±5% R031 18-CB0152-JNX 碳膜电阻 1.5k OHM 1/6W ±5% R034 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R035 18-CB0470-JNX 碳膜电阻 47 OHM 1/6W ±5% R036 18-CB0470-JNX 碳膜电阻 47 OHM 1/6W ±5% R039 18-CB0472-JNX 碳膜电阻 4.7k OHM 1/6W ±5% R040 18-CB0472-JNX 碳膜电阻 4.7k OHM 1/6W ±5% R041 18-CB0472-JNX 碳膜电阻 4.7k OHM 1/6W ±5% R043 18-CB0153-JNX 碳膜电阻 15k OHM 1/6W ±5% R1 18-CD0106-JNX 碳膜电阻 10M OHM 1/4W ±5% R102 18-CB0151-JNX 碳膜电阻 150 OHM 1/6W ±5% R104 18-CB0471-JNX 碳膜电阻 470 OHM 1/6W ±5% R105 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R107 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R108 18-CE0330-JNX 碳膜电阻 33 OHM 1/2W ±5% R109 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R201 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R202 18-CB0222-JNX 碳膜电阻 2.2k OHM 1/6W ±5% R203 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R204 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R206 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R207 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R208 18-CB0563-JNX 碳膜电阻 56K OHM 1/6W ±5% R209 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% R210 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R211 18-CB0221-JNX 碳膜电阻 220 OHM 1/6W ±5% R212 18-CB0221-JNX 碳膜电阻 220 OHM 1/6W ±5% R213 18-CB0473-JNX 碳膜电阻 47k OHM 1/6W ±5% R214 18-CB0473-JNX 碳膜电阻 47k OHM 1/6W ±5% R215 18-CB0472-JNX 碳膜电阻 4.7k OHM 1/6W ±5% R216 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R217 18-CB0222-JNX 碳膜电阻 2.2k OHM 1/6W ±5% R219 18-CB0121-JNX 碳膜电阻 120 OHM 1/6W ±5% R220 18-CB0221-JNX 碳膜电阻 220 OHM 1/6W ±5% R221 18-CB0472-JNX 碳膜电阻 4.7k OHM 1/6W ±5% R222 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 TC-21FC20G 21 R223 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R224 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R226 18-CB0151-JNX 碳膜电阻 150 OHM 1/6W ±5% R227 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R228 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R229 18-CB0104-JNX 碳膜电阻 100K OHM 1/6W ±5% R230 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R231 18-CB0334-JNX 碳膜电阻 330K OHM 1/6W ±5% R233 18-CB0153-JNX 碳膜电阻 15k OHM 1/6W ±5% R234 18-CB0333-JNX 碳膜电阻 33K OHM 1/6W ±5% R235 18-CB0104-JNX 碳膜电阻 100K OHM 1/6W ±5% R236 18-CB0475-JNX 碳膜电阻 4.7M OHM 1/6W ±5% R237 18-CB0393-JNX 碳膜电阻 39K OHM 1/6W ±5% R238 18-CB0332-JNX 碳膜电阻 3.3k OHM 1/6W ±5% R239 18-CB0392-JNX 碳膜电阻 3.9K OHM 1/6W ±5% R240 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R241 18-CB0333-JNX 碳膜电阻 33K OHM 1/6W ±5% R242 18-CB0333-JNX 碳膜电阻 33K OHM 1/6W ±5% R243 18-CB0222-JNX 碳膜电阻 2.2k OHM 1/6W ±5% R244 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R246 18-CB0273-JNX 碳膜电阻 27k OHM 1/6W ±5% R247 18-CB0563-JNX 碳膜电阻 56K OHM 1/6W ±5% R248 18-CB0333-JNX 碳膜电阻 33K OHM 1/6W ±5% R249 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R250 18-CB0479-JNX 碳膜电阻 4.7 OHM 1/6W ±5% R301 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R302 18-CB0332-JNX 碳膜电阻 3.3k OHM 1/6W ±5% R303 18-CB0101-JNX 碳膜电阻 100 OHM 1/6W ±5% R304 18-EE0109-JGX RES. FUS. 1 OHM 1/2W ±5% R305 18-DF0129-JHX 金属膜电阻 1.2 OHM 1W ±5% R306 18-FF0330-JGX 金属氧化膜电阻 33 OHM 1W ±5% R307 18-CB0123-JNX 碳膜电阻 12k OHM 1/6W ±5% R308 18-FF0331-JGX 金属氧化膜电阻 330 OHM 1W ±5% R310 18-CD0220-JNX 碳膜电阻 22 OHM 1/4W ±5% R401 18-CB0182-JNX 碳膜电阻 1.8K OHM 1/6W ±5% R402 18-FH0472-JLX 金属氧化膜电阻 4.7K OHM 3W ±5% R404 18-EF0109-JGX 可熔断电阻 1 OHM 1W ±5% (LS) R405 18-FG0103-JHX 金属氧化膜电阻 10k OHM 2W ±5% R406 18-RF0109-JGX 线绕胶合电阻 1 OHM 1W ±5% R407 18-EF0229-JGX 可熔断电阻 2.2 OHM 1W ±5% R409 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R414 18-FF0122-JGX 金属氧化膜电阻 1.2k OHM 1W ±5% R415 18-FF0223-JGX 金属氧化膜电阻 22K OHM 1W ±5% R421 18-CB0562-JNX 碳膜电阻 5.6k OHM 1/6W ±5% R422 18-EE0109-JGX RES. FUS. 1 OHM 1/2W ±5% R424 18-CB0471-JNX 碳膜电阻 470 OHM 1/6W ±5% R425 18-CB0511-JNX 碳膜电阻 510 OHM 1/6W ±5% R426 18-CB0163-JNX 碳膜电阻 16K OHM 1/6W ±5% R501 18-CB0470-JNX 碳膜电阻 47 OHM 1/6W ±5% R502 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R503 18-FF0153-JGX 金属氧化膜电阻 15K OHM 1W ±5% R504 18-CB0271-JNX 碳膜电阻 270 OHM 1/6W ±5% R505 18-CB0470-JNX 碳膜电阻 47 OHM 1/6W ±5% Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 R506 18-CE0221-JNX 碳膜电阻 220 OHM 1/2W ±5% R507 18-BE0152-KFX RES C.C. 1.5K OHM 1/2W ±10% R508 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R509 18-CB0470-JNX 碳膜电阻 47 OHM 1/6W ±5% R510 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R511 18-CB0271-JNX 碳膜电阻 270 OHM 1/6W ±5% R512 18-CB0470-JNX 碳膜电阻 47 OHM 1/6W ±5% R513 18-FF0153-JGX 金属氧化膜电阻 15K OHM 1W ±5% R514 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R515 18-BE0152-KFX RES C.C. 1.5K OHM 1/2W ±10% R516 18-CE0221-JNX 碳膜电阻 220 OHM 1/2W ±5% R517 18-CB0470-JNX 碳膜电阻 47 OHM 1/6W ±5% R518 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R519 18-CB0271-JNX 碳膜电阻 270 OHM 1/6W ±5% R520 18-CB0470-JNX 碳膜电阻 47 OHM 1/6W ±5% R521 18-FF0153-JGX 金属氧化膜电阻 15K OHM 1W ±5% R522 18-BE0152-KFX RES C.C. 1.5K OHM 1/2W ±10% R523 18-CE0221-JNX 碳膜电阻 220 OHM 1/2W ±5% R524 18-CB0472-JNX 碳膜电阻 4.7k OHM 1/6W ±5% R525 18-CD0224-JNX 碳膜电阻 220k OHM 1/4W ±5% R526 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R601 18-CB0473-JNX 碳膜电阻 47k OHM 1/6W ±5% R602 18-CB0473-JNX 碳膜电阻 47k OHM 1/6W ±5% R612 18-CB0222-JNX 碳膜电阻 2.2k OHM 1/6W ±5% R613 18-CB0222-JNX 碳膜电阻 2.2k OHM 1/6W ±5% R614 18-CB0182-JNX 碳膜电阻 1.8K OHM 1/6W ±5% R615 18-CB0682-JNX 碳膜电阻 6.8k OHM 1/6W ±5% R616 18-CB0561-JNX 碳膜电阻 560 OHM 1/6W ±5% R618 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R801B 22-NTC479-XX0 热敏电阻 4.7 OHM ±20% R802 18-KE0105-JNX 玻璃釉电阻 1M OHM 1/2W ±5%, R805 18-KE0475-JNX 玻璃釉电阻 4.7M OHM 1/2W ±5%, R806 18-CB0683-JNX 碳膜电阻 68k OHM 1/6W ±5% R807 18-KE0105-JNX 玻璃釉电阻 1M OHM 1/2W ±5%, R808 18-CD0101-JNX 碳膜电阻 100 OHM 1/4W ±5% R808A 18-CD0100-JNX 碳膜电阻 10 OHM 1/4W ±5% R808B 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R809 18-FG0563-JHX 金属氧化膜电阻 56K OHM 2W ±5% R810 18-CB0752-JNX 碳膜电阻 7.5k OHM 1/6W ±5% R811 18-CB0153-JNX 碳膜电阻 15k OHM 1/6W ±5% R812 18-CB0563-JNX 碳膜电阻 56K OHM 1/6W ±5% R813 18-CB0182-JNX 碳膜电阻 1.8K OHM 1/6W ±5% R814 18-CB0823-JNX 碳膜电阻 82k OHM 1/6W ±5% R821 18-FF0183-JGX 金属氧化膜电阻 18K OHM 1W ±5% R822 18-FF0339-JGX 金属氧化膜电阻 3.3 OHM 1W ±5% R823 18-FF0331-JGX 金属氧化膜电阻 330 OHM 1W ±5% R824 18-CD0820-JNX 碳膜电阻 82 OHM 1/4W ±5% R826 18-RG0109-JHX 线绕胶合电阻 1 OHM 2W ±5% R835 18-KF0825-JHX 玻璃釉电阻 8.2M OHM 1W ±5% R901 18-CB0820-JNX 碳膜电阻 82 OHM 1/6W ±5% R902 18-CB0820-JNX 碳膜电阻 82 OHM 1/6W ±5% R903 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R904 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 TC-21FC20G 22 10.2.7. 电容 R905 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R906 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R907 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% R908 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R909 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R910 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R911 18-CB0680-JNX 碳膜电阻 68 OHM 1/6W ±5% R912 18-CB0104-JNX 碳膜电阻 100K OHM 1/6W ±5% R913 18-CB0104-JNX 碳膜电阻 100K OHM 1/6W ±5% R914 18-CB0820-JNX 碳膜电阻 82 OHM 1/6W ±5% R915 18-CB0104-JNX 碳膜电阻 100K OHM 1/6W ±5% R916 18-CB0104-JNX 碳膜电阻 100K OHM 1/6W ±5% R917 18-CB0820-JNX 碳膜电阻 82 OHM 1/6W ±5% R918 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R919 18-CB0102-JNX 碳膜电阻 1k OHM 1/6W ±5% R920 18-CB0822-JNX 碳膜电阻 8.2k OHM 1/6W ±5% R921 18-CB0822-JNX 碳膜电阻 8.2k OHM 1/6W ±5% R922 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R923 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% R924 18-CB0331-JNX 碳膜电阻 330 OHM 1/6W ±5% R925 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R926 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% R927 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R927A 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% R928 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R928A 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% R929 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R929A 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% R930 18-CB0103-JNX 碳膜电阻 10K OHM 1/6W ±5% R930A 18-CB0223-JNX 碳膜电阻 22k OHM 1/6W ±5% RT801 22-PTC200-XX0 热敏电阻 20 OHM (25-34) VR801 20-TR502H-5CX 电位器 B5k Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 电容 26-ABC102-KBX CAP. CER 1000PF 50V ±10% B C002 25-BFB470-M1X 电解电容 47 UF 50V ±20% C002A 26-EBP221-JCX 管状电容 220PF 50V ±5% CH C003 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C004 27-MBC104-J0X 金属化聚脂电容 0.1UF 63V ±5% C005 27-MBC104-J0X 金属化聚脂电容 0.1UF 63V ±5% C009 26-EBP120-JCX 管状电容 12PF 50V ±5% CH C01 25-HBB470-M1X 电解电容 47 UF 10V ±20% 4.2x7mm C010 26-EBP180-JZX 管状电容 18PF 50V ±5% SL TU C011 26-ABC300-JZX CAP. CER 30 PF 50V ±5% SL C012 26-ABC360-JZX 瓷片电容 36PF 50V ±5% SL C015 25-BCB101-M1X 电解电容 100 UF 16V ±20% C016 26-ABC104-ZFX 陶瓷电容 0.1UF 50V +80% -20% F C017 27-PBC103-J0X CAP. P.E. 0.01UF 63V ±5% C018 25-BCB470-M1X 电解电容 47 UF 16V ±20% C02 26-ABC151-JZX 瓷片电容 150PF 50V ±5% SL C020 26-EBP560-JCX 管状电容 56PF 50V ±5% C03 26-ABC151-JZX 瓷片电容 150PF 50V ±5% SL C101 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C103 26-ABC104-ZFX 陶瓷电容 0.1UF 50V +80% -20% F C104 25-BCB101-M1X 电解电容 100 UF 16V ±20% C105A 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C106A 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C107 27-MBC104-J0X 金属化聚脂电容 0.1UF 63V ±5% C108 25-BCB470-M1X 电解电容 47 UF 16V ±20% C109 25-BCB101-M1X 电解电容 100 UF 16V ±20% C201 27-MBC104-J0X 金属化聚脂电容 0.1UF 63V ±5% C202 26-EBP470-JZX 管状电容 47PF 50V ±5% SL C203 26-EBP470-JZX 管状电容 47PF 50V ±5% SL C204 25-BCB470-M1X 电解电容 47 UF 16V ±20% C206 27-PBC223-J0X 聚脂薄膜电容 0.022UF 63V ±5% C207 25-BFB229-M1X 电解电容 2.2 UF 50V ±20% C208 26-EBP102-KBX 管状电容 1000PF 50V ±10% B C209 26-EBP473-ZFX 管状电容 0.047UF 50V +80/-20% F C210 25-BCA222-M1X 电解电容 2200 UF 16V ±20% C211 26-EBP223-ZFX 管状电容 0.022UF 50V +80%/-20% C212 25-BDB479-M1X 电解电容 4.7 UF 25V ±20% C213 25-BCB100-M1X 电解电容 10 UF 16V ±20% C214 27-MBC224-J0X 金属化聚脂电容 0.22UF 63V ±5% C215 26-EBP473-ZFX 管状电容 0.047UF 50V +80/-20% F C216 26-EBP101-JCX 管状电容 100PF 50V ±5% CH C217 26-EBP101-JCX 管状电容 100PF 50V ±5% CH C218 26-EBP101-JCX 管状电容 100PF 50V ±5% CH C219 26-EBP223-ZFX 管状电容 0.022UF 50V +80%/-20% C220 26-EBP223-ZFX 管状电容 0.022UF 50V +80%/-20% C221 26-EBP223-ZFX 管状电容 0.022UF 50V +80%/-20% C222 25-BCB221-M1X 电解电容 220 UF 16V ±20% C226 26-ABC180-JCX CAP. CER 18 PF 50V ±5% NPO C227 26-ABC180-JCX CAP. CER 18 PF 50V ±5% NPO C228 27-PBC332-J0X 聚脂薄膜电容 0.0033UF 63V ±5% C229 27-MBC104-J0X 金属化聚脂电容 0.1UF 63V ±5% TC-21FC20G 23 C230 25-BFB109-M1X 电解电容 1 UF 50V ±20% C231 25-BCA102-M1X 电解电容 1000 UF 16V ±20% C232 26-ABC104-ZFX 陶瓷电容 0.1UF 50V +80% -20% F C233 27-PBC562-J0X 聚脂薄膜电容 0.0056UF 63V ±5% C234 25-BFB109-M1X 电解电容 1 UF 50V ±20% C235 27-PBC472-J0X 聚脂薄膜电容 0.0047UF 63V ±5% C236 25-BDB479-M1X 电解电容 4.7 UF 25V ±20% C237 26-EBP102-KBX 管状电容 1000PF 50V ±10% B C238 26-EBP102-KBX 管状电容 1000PF 50V ±10% B C239 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C240 26-EBP102-KBX 管状电容 1000PF 50V ±10% B C241 27-MBC104-J0X 金属化聚脂电容 0.1UF 63V ±5% C242 27-MBC474-J0X 金属化聚脂电容 0.47UF 63V ±5% C243 26-EBP223-ZFX 管状电容 0.022UF 50V +80%/-20% C244 27-PBC332-J0X 聚脂薄膜电容 0.0033UF 63V ±5% C245 25-BCB100-M1X 电解电容 10 UF 16V ±20% C246 25-BCB100-M1X 电解电容 10 UF 16V ±20% C251 26-EBP332-KBX 管状电容 3300PF 50V ±10% C252 27-PBC222-J0X 聚脂薄膜电容 0.0022UF 63V ±5% C253 26-ABC104-ZFX 陶瓷电容 0.1UF 50V +80% -20% F C258 25-BCB100-M1X 电解电容 10 UF 16V ±20% C301 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C302 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C303 27-MBC104-J0X 金属化聚脂电容 0.1UF 63V ±5% C304 25-BDB101-M1X 电解电容 100 UF 25V ±20% C305 25-BFB100-M1X 电解电容 10 UF 50V ±20% C307 27-MBC104-J0X 金属化聚脂电容 0.1UF 63V ±5% C308 26-EBP104-ZFX 管状电容 0.1UF 50V +80%/-20% C309 27-MBC104-J0X 金属化聚脂电容 0.1UF 63V ±5% C401 26-AIC102-KBX 瓷片电容 1000PF 500V ±10% C402 27-PCC223-J0X 聚脂薄膜电容 0.022UF 100V ±5% C403 26-EBP102-KBX 管状电容 1000PF 50V ±10% B C404 26-AMK561-KRX 陶瓷电容 560pF 2KV ±10% C405 26-AMK102-KRX 高压陶瓷电容 1000 pF 2KV ±10% R C405A 26-AMK102-KRX 高压陶瓷电容 1000 pF 2KV ±10% R C406 26-AGK472-KRX 瓷片电容 4700pF 250V ±10% C408 25-BLA100-M1X 电解电容 10 UF 250V ±20% C409 26-AIC221-KBX 瓷片电容 220PF 500V ±10% B C410 25-BJG101-M1X 电解电容 100 UF 160V ±20% C411 26-AIC221-KBX 瓷片电容 220PF 500V ±10% B C412 25-BFB101-M1X 电解电容 100 UF 50V ±20% C413 26-AIC221-KBX 瓷片电容 220PF 500V ±10% B C414 25-BDG222-M1X 电解电容 2200 UF 25V ±20% C416 26-EBP470-JZX 管状电容 47PF 50V ±5% SL C418 27-AGQ394-J0X 金属化聚丙烯电容 0.39UF 250V ±5% C419 27-PBC563-J0X 聚脂薄膜电容 0.056UF 63V ±5% C420 27-ALQ103-J0X 金属聚炳烯电容 10 nF 1.6kV ±5% C423 25-DFB478-M1X 电解电容 0.47UF 50V ±20% NP C502 26-EBP391-JCX 管状电容 390PF 50V ±5% CH C503 26-EBP241-JCX 管状电容 240PF 50V ±5% CH C504 26-EBP271-JCX 管状电容 270PF 50V ±5% CH C505 25-BLA100-M1X 电解电容 10 UF 250V ±20% C506 26-AMK102-KRX 高压陶瓷电容 1000 pF 2KV ±10% R Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 C601 26-ABC104-ZFX 陶瓷电容 0.1UF 50V +80% -20% F C602 25-BCB101-M1X 电解电容 100 UF 16V ±20% C612 27-MBC474-J0X 金属化聚脂电容 0.47UF 63V ±5% C613 27-MBC474-J0X 金属化聚脂电容 0.47UF 63V ±5% C614 26-ABC104-ZFX 陶瓷电容 0.1UF 50V +80% -20% F C615 25-BCB100-M1X 电解电容 10 UF 16V ±20% C616 25-BCB100-M1X 电解电容 10 UF 16V ±20% C617 26-EBP472-KBX 管状电容 4700PF 50V ±10% B C618 26-EBP472-KBX 管状电容 4700PF 50V ±10% B C621 25-BEA471-M1X 电解电容 470 UF 35V ±20% C624 25-BCB101-M1X 电解电容 100 UF 16V ±20% C801 27-AQT224-MVX X2 交流薄膜电容 0.22UF 250VAC ±20% C802 27-AQT224-MVX X2 交流薄膜电容 0.22UF 250VAC ±20% C803 27-MHW104-K0X 金属化聚脂电容 0.1UF 400V ±10% C804 26-AQK472-ZFX 瓷片电容 4700pF 250VAC +80% - 20% F C805 26-AQK472-ZFX 瓷片电容 4700pF 250VAC +80% - 20% F C808 26-AIM103-KBX 陶瓷电容 0.01UF 500V ±10% B C808A 26-EBP561-JCX 管状电容 560PF 50V ±5% CH C809 25-BNJ151-M1X 电解电容 150 UF 450V ±20% C810 26-EBP680-JZX 管状电容 68PF 50V ±5% SL TUBE C811 27-PBC102-J0X 聚脂薄膜电容 0.001UF 63V ±5% C812 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C814 27-MBC224-J0X 金属化聚脂电容 0.22UF 63V ±5% C815 26-EBP102-KBX 管状电容 1000PF 50V ±10% B C816 25-BDB470-M1X 电解电容 47 UF 25V ±20% C817 27-PBC562-J0X 聚脂薄膜电容 0.0056UF 63V ±5% C818 27-MQW683-M0X 金属化聚脂电容 0.068UF 250VAC ±20% C818A 26-AMK561-KRX 陶瓷电容 560pF 2KV ±10% C819 26-AIC221-KBX 瓷片电容 220PF 500V ±10% B C819A 26-AIC102-KBX 瓷片电容 1000PF 500V ±10% C821 26-AIC221-KBX 瓷片电容 220PF 500V ±10% B C822 26-AIM103-KBX 陶瓷电容 0.01UF 500V ±10% B C823 25-BJG221-M1X 电解电容 220 UF 160V ±20% C824 26-AIC221-KBX 瓷片电容 220PF 500V ±10% B C825 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C826 25-BCB471-M1X 电解电容 470 UF 16V ±20% C827 26-ABC104-ZFX 陶瓷电容 0.1UF 50V +80% -20% F C828 25-BCB101-M1X 电解电容 100 UF 16V ±20% C829 25-BCB101-M1X 电解电容 100 UF 16V ±20% C830 25-BCB101-M1X 电解电容 100 UF 16V ±20% C831 26-ABC104-ZFX 陶瓷电容 0.1UF 50V +80% -20% F C832 26-EBP103-ZFX 管状电容 0.01UF 50V +80/-20% F C833 25-BEA102-M1X 电解电容 1000 UF 35V ±20% C834 26-AIC221-KBX 瓷片电容 220PF 500V ±10% B C835 26-APK222-MEX 瓷片电容 2200PF 400VAC ± 20% E C835A 26-APK102-MEX 交流陶瓷电容 1000PF 400VAC ±20% C901 26-EBP102-KBX 管状电容 1000PF 50V ±10% B C902 25-BFB100-M1X 电解电容 10 UF 50V ±20% C903 25-BCB100-M1X 电解电容 10 UF 16V ±20% C904 25-BCB100-M1X 电解电容 10 UF 16V ±20% Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 TC-21FC20G 24 10.2.8. 其他 C905 25-BCB100-M1X 电解电容 10 UF 16V ±20% C906 25-BCB100-M1X 电解电容 10 UF 16V ±20% C907 25-BCB100-M1X 电解电容 10 UF 16V ±20% C908 25-BCB100-M1X 电解电容 10 UF 16V ±20% Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 晶振 X001 45-OSC6M0-0Y0 晶振 6.0MHz X01 45-COS455-KY0 陶瓷振子 455KHz, X205 45-OSC3M5-8N0 晶振 3.58MHz (CL=20pF) X206 45-OSC4M4-3N0 晶振 4.43MHZ (CL=20pF) 滤波器 X201 45-FIL6M0-0Y1 陶瓷滤波器 6.0MHz X202 45-FIL6M5-0Y1 陶瓷滤波器 6.5MHz X203 45-TRA6M5-0Y0 陶瓷陷波器 6.5MHz X204 45-TRA6M0-0Y0 陶瓷陷波器 6.0 MHz Z101 45-SAW103-6W0 声表面滤波器 38.0MHz (F1036W) 高频头 TU101 07-380VI5-NAA 高频头 TCL79107D5B3P 红外遥控接收头 IR001 02-IRR001-XX1 红外遥控接收头 HRM380017 保险管 F801 50-02000D-1GS 保险管 2.0AT 250VAC 喇叭 42-51216D-XX0 喇叭 (50mmX120mm) 16 OHM 5W 插座 / 线插 / 显 象管座 46-30627H-02X 二位线插 360/7 F/W TJC3-2Y 46-27688H-04X 四位线插 400 TJC1-4Y ( 红兰绿白 ) 46-39073H-03X 电源连接线 1617#22 200 TJC1- 2Y/VH-3Y 46-27580H-02X 二位线插 600/7 F/W TJC3-2Y 46-35184W-04X 四位插座 TJC1-4A 46-37034H-06X 六位线插 2468#24 200 TJC3- 6Y/SCN-6Y P201 46-33079W-06X 六位插座 TJC3-6A P421 46-35179W-04X 四位插座 TJC3-4A P501 46-10967W-01X 一位插座 TJC1-1A, P601 46-33079W-02X 二位插座 TJC3-2A P602 46-33079W-02X 二位插座 TJC3-2A P801 46-10962W-02X 二位插座 TJC2-2A P802 46-35184W-02X 二位插座 TJC1-2A P901 47-RCA004-XX0 RCA 插座 AV-3.2-6W-H1 P902 47-SVI002-XX0 插座 VERTICAL TYPE S001 46-33079W-06X 六位插座 TJC3-6A S501 46-30790H-06X 六位线插 #24 400 TJC3-6Y/ SCN-6Y S502 46-30615H-04X 四位线插 460 F/W TJC3-4Y/ SCN-4 S503 47-CRT004-XX0 显像管座 GZS10-2-AC2 S801 46-35063W-03X 配针 VH-3A( 空中间脚 ) S802 46-35063W-03X 配针 VH-3A( 空中间脚 ) 电源开关 Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 SW801 48-POW001-XX0 电源开关 KDC-A11 B2 轻触开关 S001 48-TAC028-XX0 轻触开关 L=9.5MM S002 48-TAC028-XX0 轻触开关 L=9.5MM S003 48-TAC028-XX0 轻触开关 L=9.5MM S004 48-TAC028-XX0 轻触开关 L=9.5MM S005 48-TAC028-XX0 轻触开关 L=9.5MM S006 48-TAC028-XX0 轻触开关 L=9.5MM SW801 48-POW001-XX0 电源开关 KDC-A11 B2 跳线 41-BF0100-0BB WIRE UL 1007 100MM #24 BLACK 41-WJ0100-B00 WIRE BARE JUMPER 10MM 41-WJ0025-B00 光铜线 2.5mm C205 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM C223 41-WJ0060-B00 光铜线 6mm C224 41-WJ0060-B00 光铜线 6mm C256 41-WJ0050-B00 WIRE BARE JUMPER 5MM C701 41-WJ0060-B00 光铜线 6mm C840A 41-WJ0050-B00 WIRE BARE JUMPER 5MM J001 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM J002 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J003 41-WJ0080-B00 WIRE BARE JUMPER 8 MM J004 41-WJ0060-B00 光铜线 6mm J005 41-WJ0060-B00 光铜线 6mm J006 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J007 41-WJ0200-B00 WIRE BARE JUMPER 20MM J008 41-WJ0100-B00 WIRE BARE JUMPER 10MM J01 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM J010 41-WJ0080-B00 WIRE BARE JUMPER 8 MM J011 41-WJ0080-B00 WIRE BARE JUMPER 8 MM J012 41-WJ0080-B00 WIRE BARE JUMPER 8 MM J013 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J015 41-WJ0060-B00 光铜线 6mm J016 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM J017 41-WJ0060-B00 光铜线 6mm J018 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J02 41-WJ0060-B00 光铜线 6mm J020 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J021 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J022 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J023 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J024 41-WJ0150-B00 WIRE BARE JUMPER 15MM J025 41-WJ0150-B00 WIRE BARE JUMPER 15MM J026 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM J027 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM J028 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J030 41-WJ0185-B00 WIRE BARE JUMPER 18.5MM J031 41-WJ0100-B00 WIRE BARE JUMPER 10MM J032 41-WJ0090-B00 WIRE BARE JUMPER 9MM J035 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM J036 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J037 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J038 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J040 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J041 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J042 41-WJ0100-B00 WIRE BARE JUMPER 10MM Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 TC-21FC20G 25 J043 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J044 41-WJ0100-B00 WIRE BARE JUMPER 10MM J100 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J101 41-WJ0060-B00 光铜线 6mm J102 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J103 41-WJ0060-B00 光铜线 6mm J104 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J105 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J106 41-WJ0150-B00 WIRE BARE JUMPER 15MM J107 41-WJ0100-B00 WIRE BARE JUMPER 10MM J108 41-WJ0200-B00 WIRE BARE JUMPER 20MM J110 41-WJ0200-B00 WIRE BARE JUMPER 20MM J111 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J112 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J113 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J114 41-WJ0060-B00 光铜线 6mm J116 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J120 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J202 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J203 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J204 41-WJ0185-B00 WIRE BARE JUMPER 18.5MM J205 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J206 41-WJ0150-B00 WIRE BARE JUMPER 15MM J207 41-WJ0150-B00 WIRE BARE JUMPER 15MM J208 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J209 41-WJ0055-B00 WIRE BARE JUMPER 5.5 MM J210 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM J211 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM J212 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J213 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J214 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM J215 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J216 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J217 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM J220 41-WJ0060-B00 光铜线 6mm J221 41-WJ0150-B00 WIRE BARE JUMPER 15MM J222 41-WJ0130-B00 WIRE BARE JUMPER 13MM J224 41-WJ0160-B00 WIRE BARE JUMPER 16MM J226 41-WJ0165-B00 WIRE BARE JUMPER 16.5MM J227 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM J228 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM J230 41-WJ0100-B00 WIRE BARE JUMPER 10MM J230A 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J231 41-WJ0100-B00 WIRE BARE JUMPER 10MM J233 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J234 41-WJ0080-B00 WIRE BARE JUMPER 8 MM J235 41-WJ0150-B00 WIRE BARE JUMPER 15MM J236 41-WJ0100-B00 WIRE BARE JUMPER 10MM J238 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J240 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J241 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J242 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J243 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM J244 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM J245 41-WJ0220-B00 光铜线 22mm J301 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J302 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM J402 41-WJ0185-B00 WIRE BARE JUMPER 18.5MM Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 J403 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J404 41-WJ0150-B00 WIRE BARE JUMPER 15MM J405 41-WJ0150-B00 WIRE BARE JUMPER 15MM J406 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM J501 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J502 41-WJ0060-B00 光铜线 6mm J604 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J605 41-WJ0060-B00 光铜线 6mm J606 41-WJ0060-B00 光铜线 6mm J611 41-WJ0060-B00 光铜线 6mm J612 41-WJ0060-B00 光铜线 6mm J613A 41-WJ0060-B00 光铜线 6mm J614 41-WJ0060-B00 光铜线 6mm J701 41-WJ0100-B00 WIRE BARE JUMPER 10MM J702 41-WJ0060-B00 光铜线 6mm J703 41-WJ0150-B00 WIRE BARE JUMPER 15MM J704 41-WJ0100-B00 WIRE BARE JUMPER 10MM J706 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J707 41-WJ0100-B00 WIRE BARE JUMPER 10MM J711 41-WJ0070-B00 WIRE BARE JUMPER 7MM J712 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J801 41-WJ0160-B00 WIRE BARE JUMPER 16MM J802B 41-WJ0150-B00 WIRE BARE JUMPER 15MM J803 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J804 41-WJ0150-B00 WIRE BARE JUMPER 15MM J805 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J806 41-WJ0150-B00 WIRE BARE JUMPER 15MM J806A 41-WJ0150-B00 WIRE BARE JUMPER 15MM J809 41-WJ0200-B00 WIRE BARE JUMPER 20MM J810 41-WJ0200-B00 WIRE BARE JUMPER 20MM J811 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM J901 41-WJ0060-B00 光铜线 6mm J902 41-WJ0060-B00 光铜线 6mm J904 41-WJ0080-B00 WIRE BARE JUMPER 8 MM J905 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM J906 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM J907 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J908 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM J909 41-WJ0060-B00 光铜线 6mm J910 41-WJ0100-B00 WIRE BARE JUMPER 10MM J911 41-WJ0160-B00 WIRE BARE JUMPER 16MM J912 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM J914 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J915 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J916 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J932 41-WJ0060-B00 光铜线 6mm J933 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J935 41-WJ0060-B00 光铜线 6mm J937 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM J938 41-WJ0090-B00 WIRE BARE JUMPER 9MM J940 41-WJ0090-B00 WIRE BARE JUMPER 9MM J941 41-WJ0090-B00 WIRE BARE JUMPER 9MM J943 41-WJ0200-B00 WIRE BARE JUMPER 20MM J944 41-WJ0200-B00 WIRE BARE JUMPER 20MM J945 41-WJ0100-B00 WIRE BARE JUMPER 10MM L002 41-WJ0100-B00 WIRE BARE JUMPER 10MM L502 41-WJ0050-B00 WIRE BARE JUMPER 5MM Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注 TC-21FC20G 26 09/2004 FLEEPD1221 中国制作 L801 41-WJ0150-B00 WIRE BARE JUMPER 15MM R032 41-WJ0060-B00 光铜线 6mm R205 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM R213A 41-WJ0100-B00 WIRE BARE JUMPER 10MM R214A 41-WJ0100-B00 WIRE BARE JUMPER 10MM R218 41-WJ0060-B00 光铜线 6mm R225 41-WJ0060-B00 光铜线 6mm R232 41-WJ0200-B00 WIRE BARE JUMPER 20MM R408 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM R620 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM R702 41-WJ0060-B00 光铜线 6mm R825 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM Ref. No. 回路号 Part No. 部品品番 Part Name & Description 部品品名 Remarks 备注
