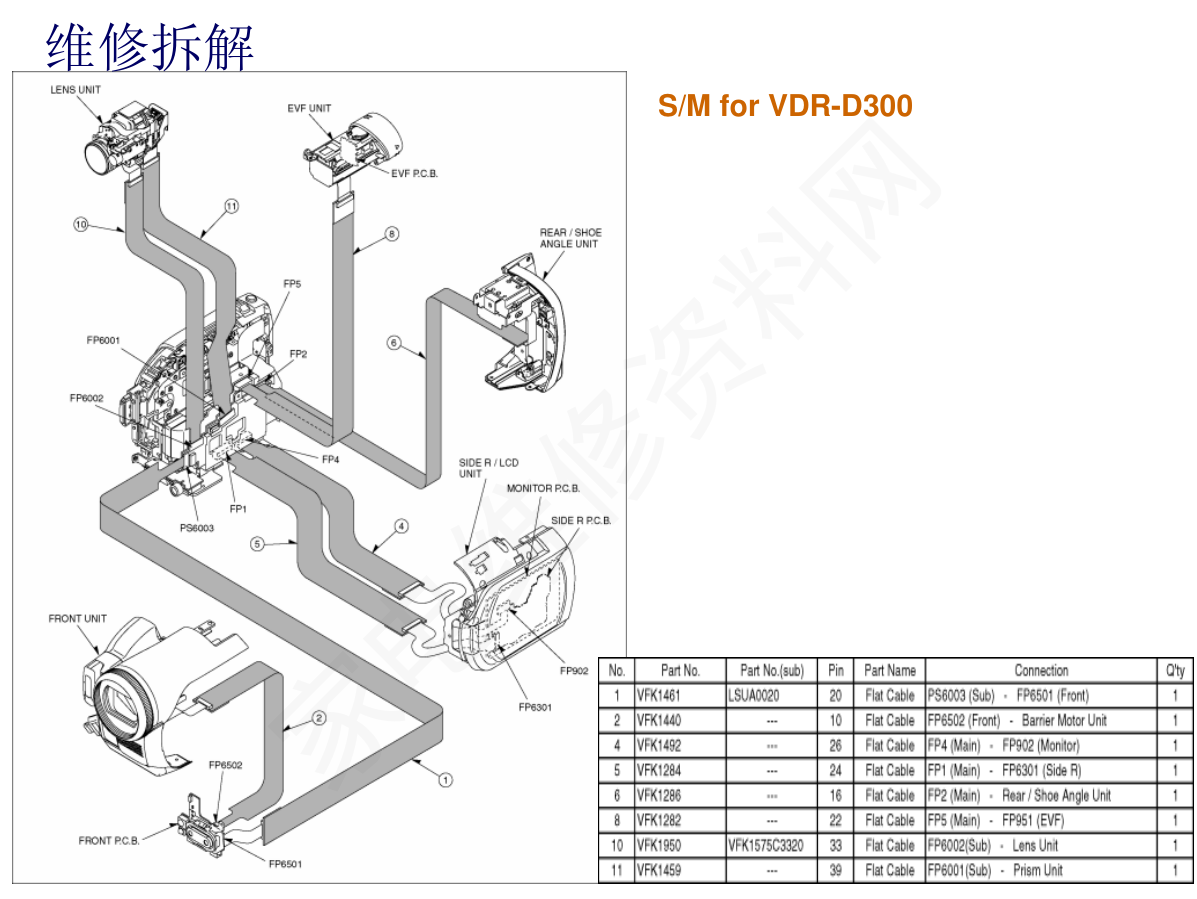

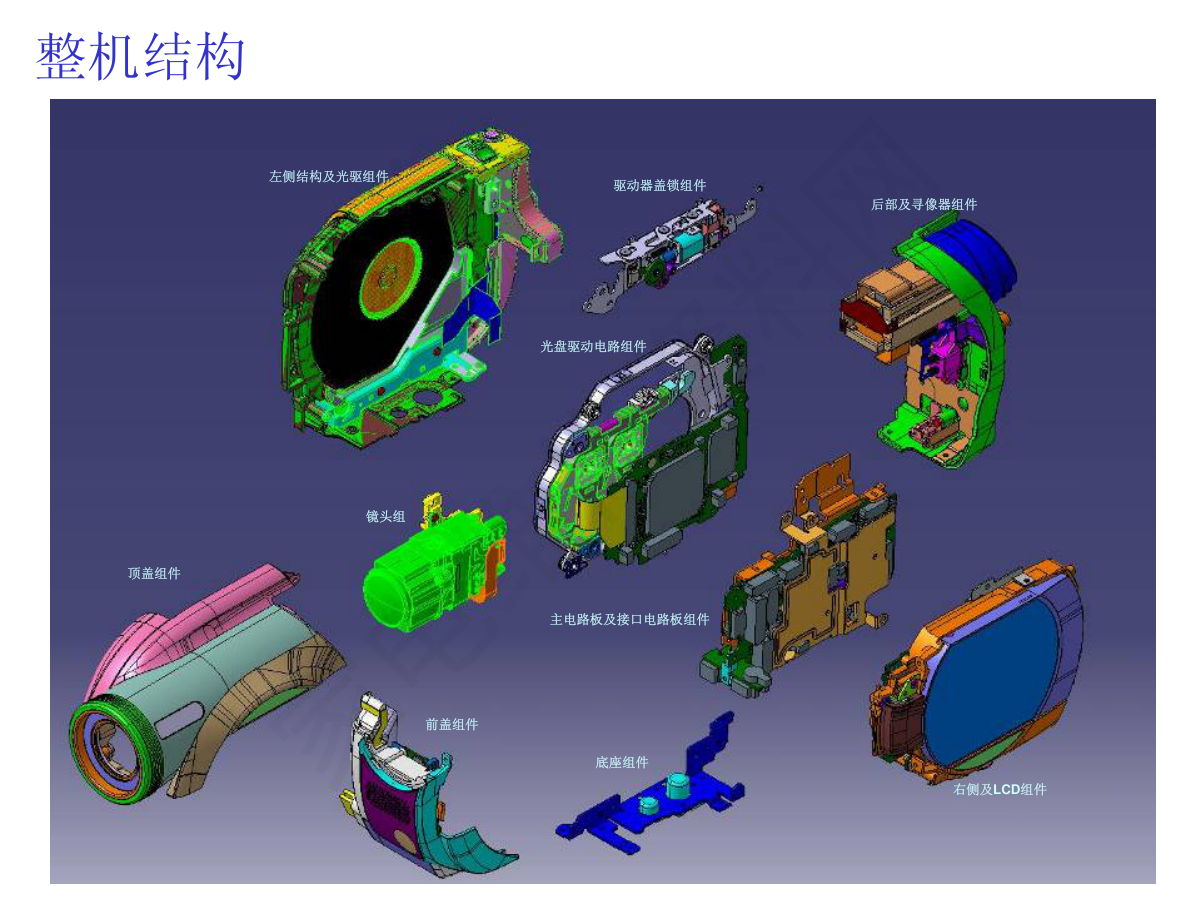

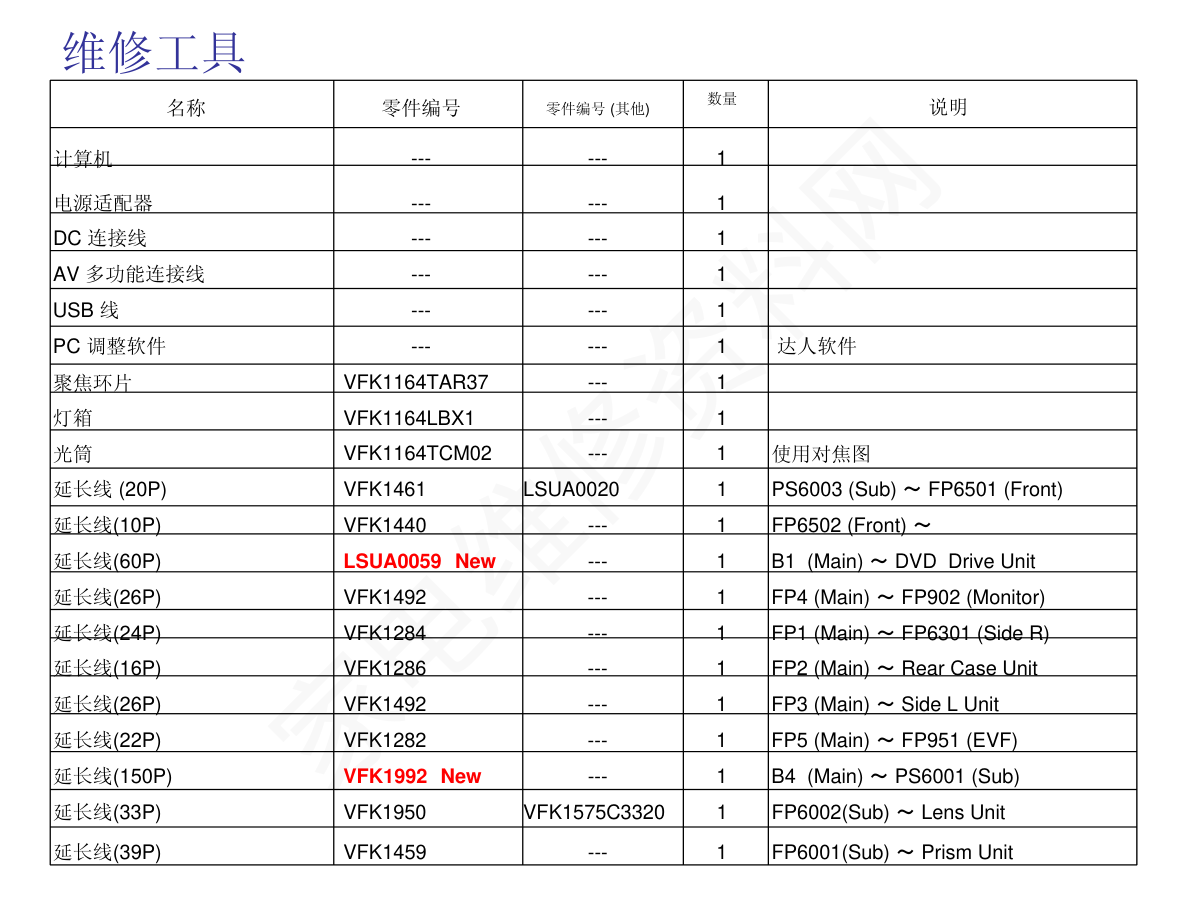

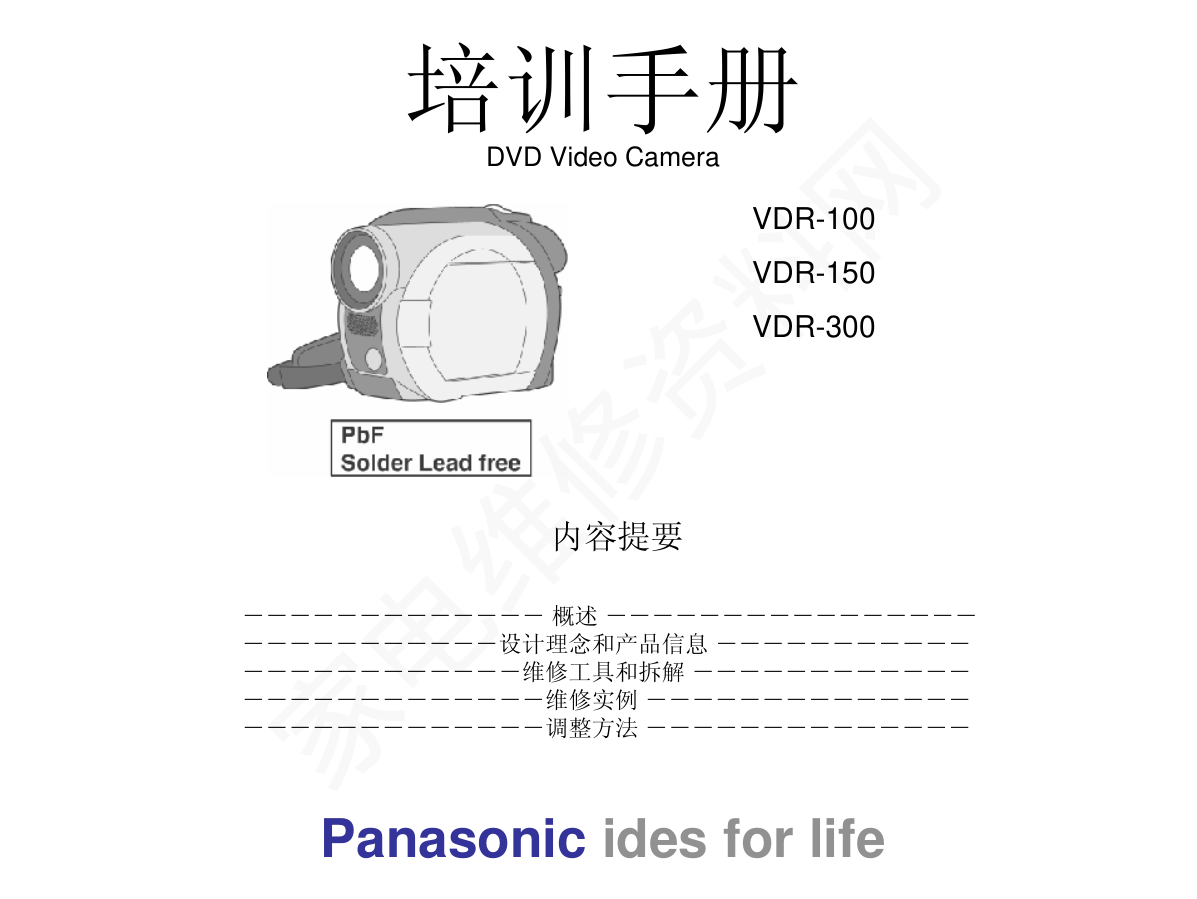

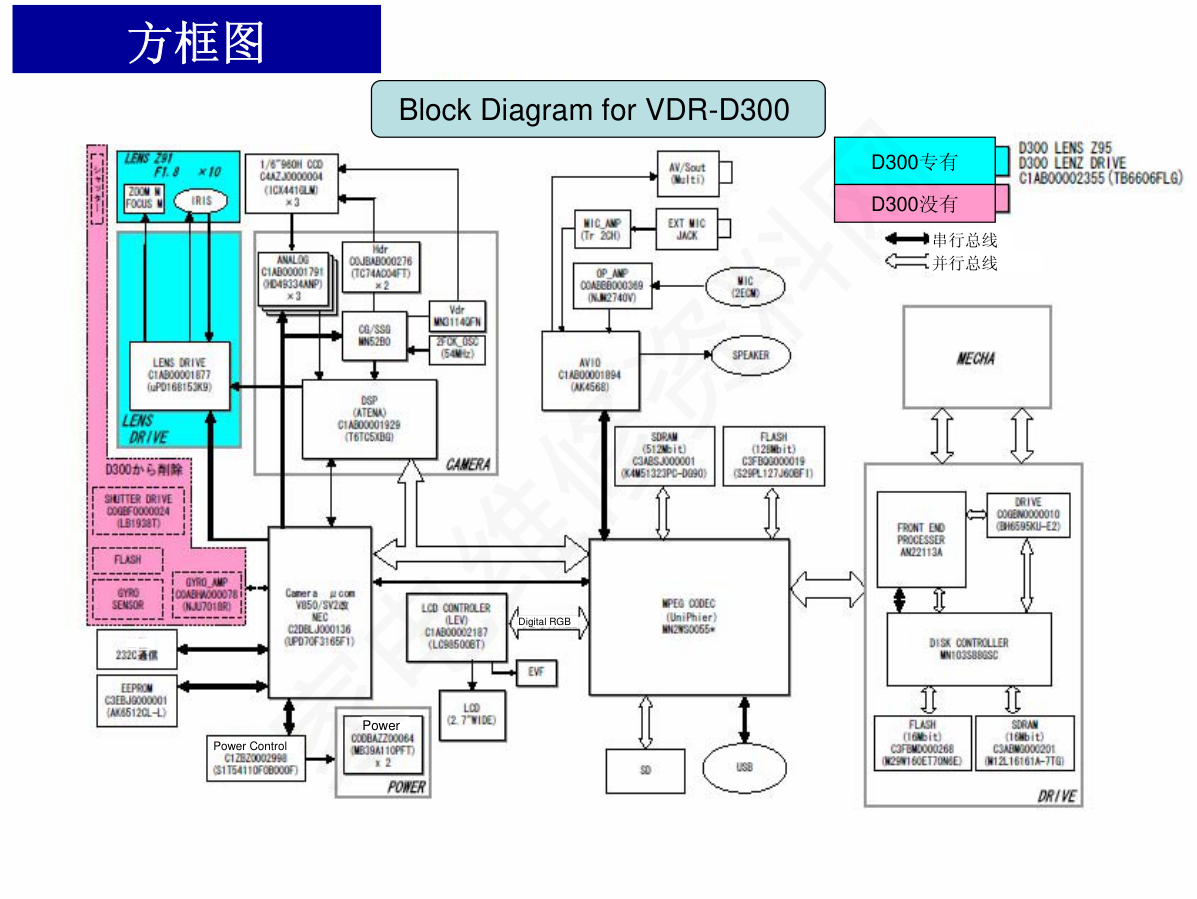

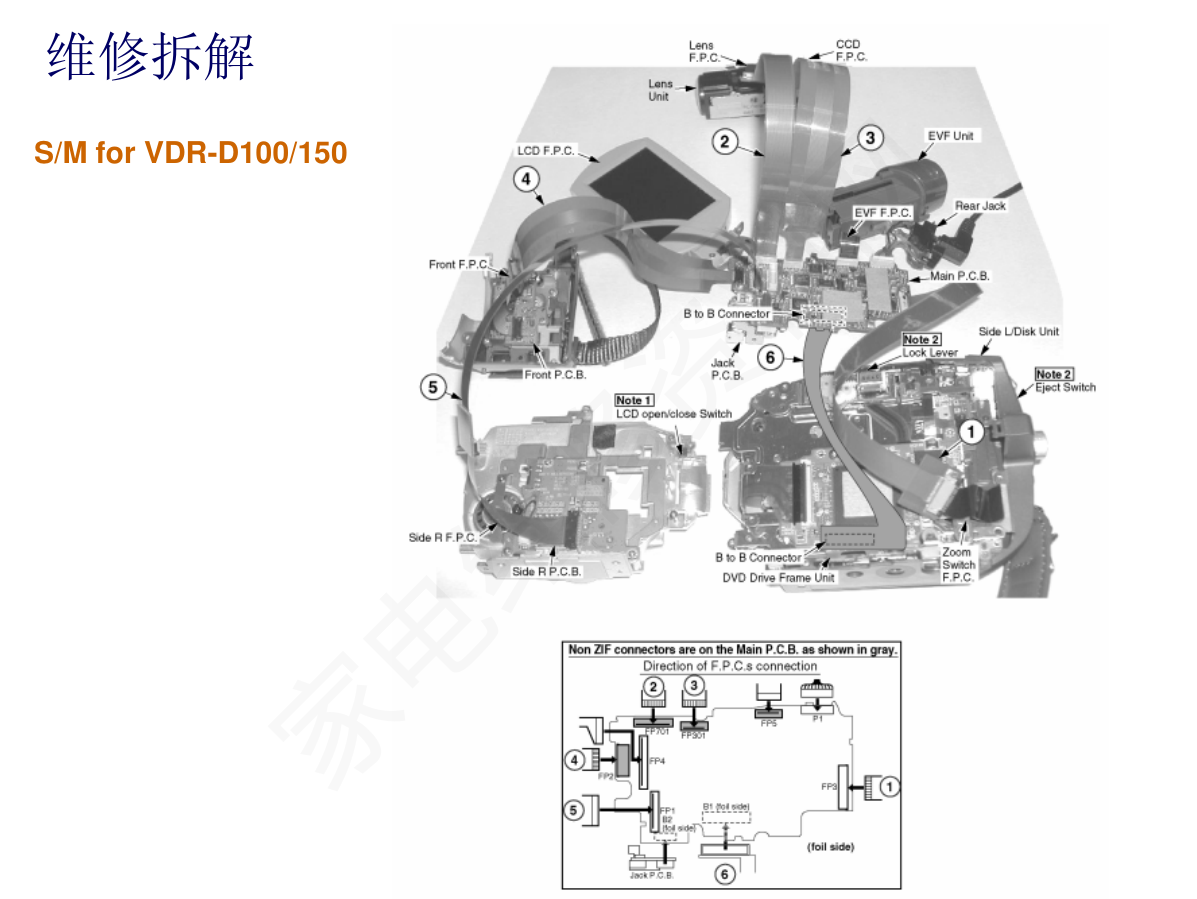

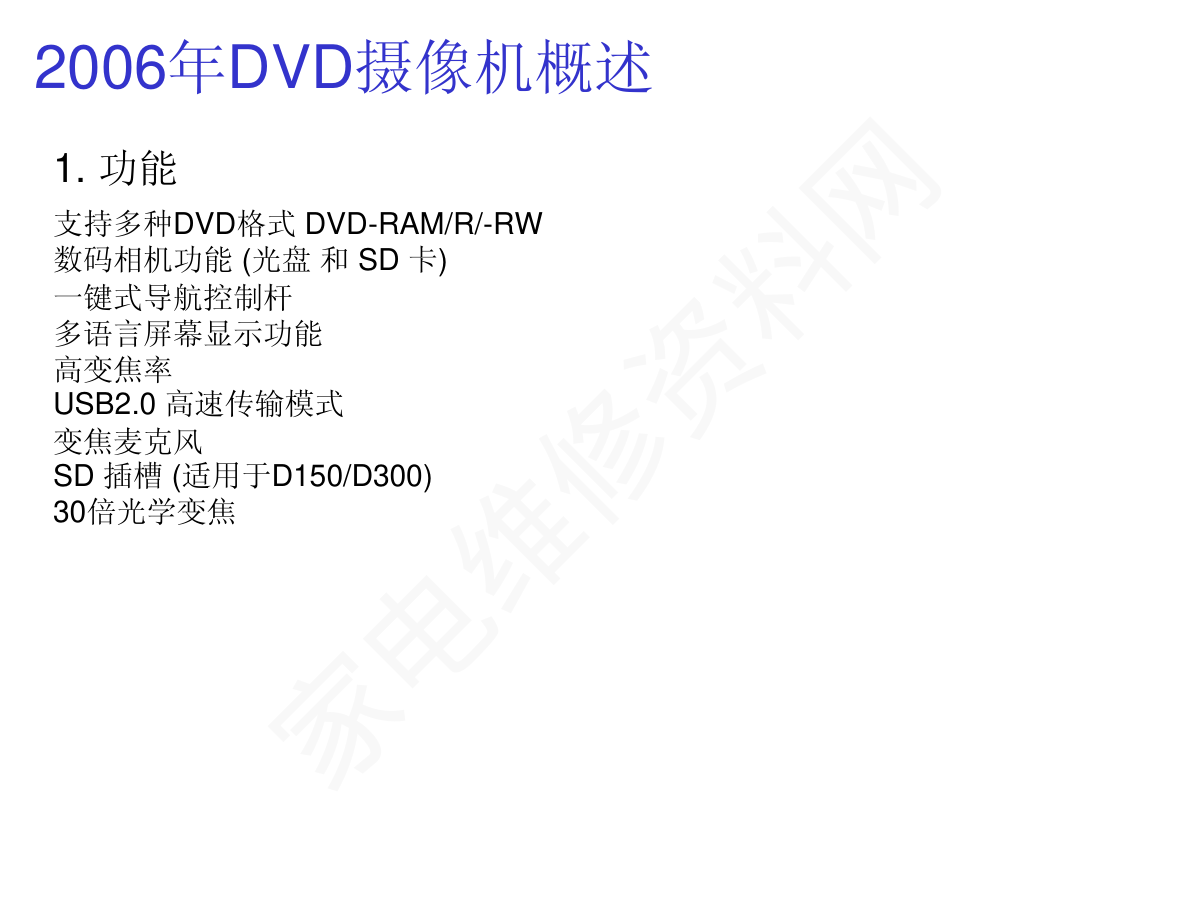

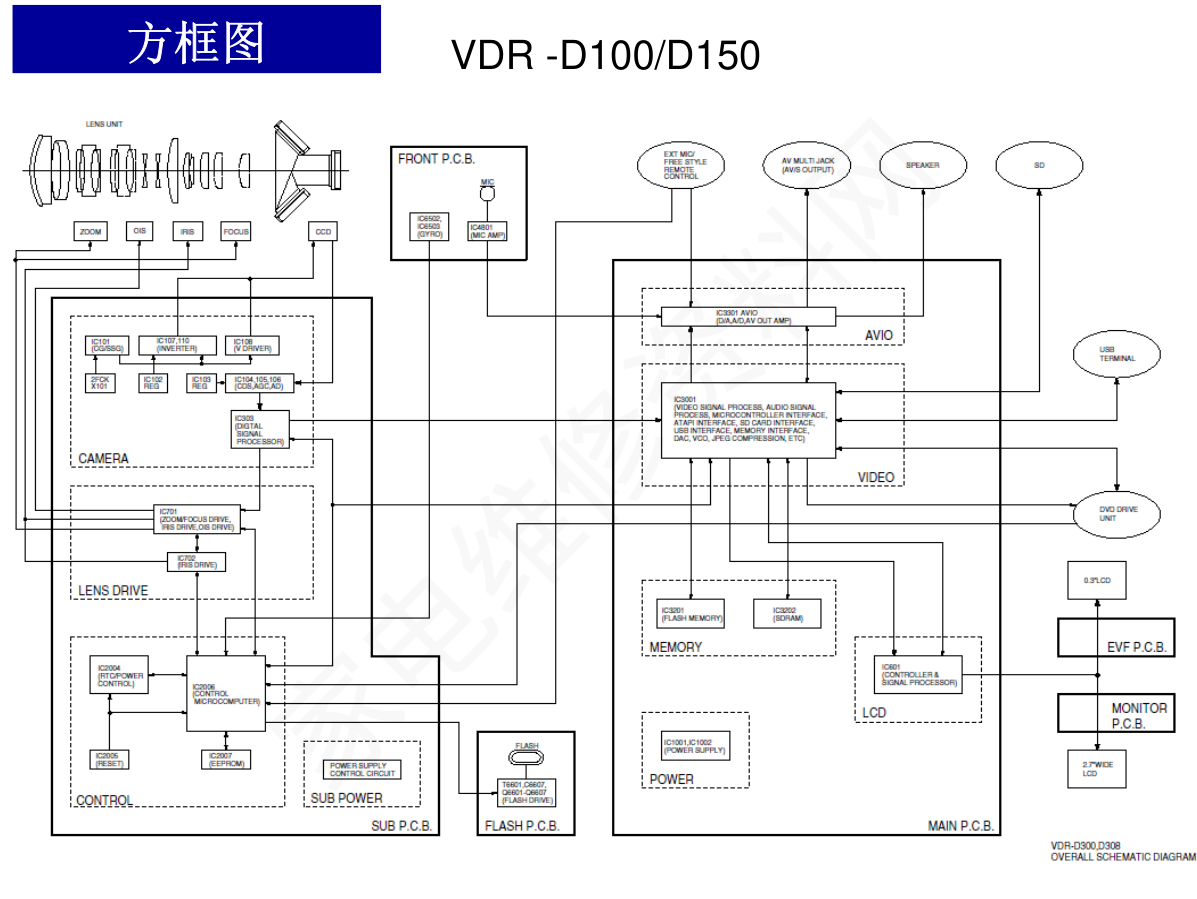

培训手册 DVD Video Camera Panasonic ides for life 内容提要 －－－－－－－－－－－－－ 概述 －－－－－－－－－－－－－－－－ －－－－－－－－－－－设计理念和产品信息 －－－－－－－－－－－ －－－－－－－－－－－－维修工具和拆解 －－－－－－－－－－－－ －－－－－－－－－－－－－维修实例 －－－－－－－－－－－－－－ －－－－－－－－－－－－－调整方法 －－－－－－－－－－－－－－ VDR-100 VDR-150 VDR-300 家电维修资料网 2006年DVD摄像机概述 1. 功能 支持多种DVD格式 DVD-RAM/R/-RW 数码相机功能 (光盘 和 SD 卡) 一键式导航控制杆 多语言屏幕显示功能 高变焦率 USB2.0 高速传输模式 变焦麦克风 SD 插槽 (适用于D150/D300) 30倍光学变焦 家电维修资料网 整机结构 右侧及LCD组件 后部及寻像器组件 镜头组 前盖组件 顶盖组件 左侧结构及光驱组件 驱动器盖锁组件 光盘驱动电路组件 主电路板及接口电路板组件 底座组件 家电维修资料网 维修拆解 S/M for VDR-D300 家电维修资料网 利用纸张绝缘 维修拆解 举例 - - - - - 检查主电路板和副电路板 家电维修资料网 维修拆解 S/M for VDR-D100/150 家电维修资料网 维修工具 ・ 延长线 VFK1461 (20P) VFK1440 (10P) VFK1492 (26P) VFK1284 (24P) VFK1286 (16P) VFK1282 (22P) VFK1950 (33P) VFK1459 (39P) VFK1992 (150P) LSUA0059 (60P) ・ 调整软件 调整方法和调整工具与DV机相同。 可以与DVC 和 DSC共用 新 : 主电路板 <-> DVD驱动单元 新 : 主电路板 <- -> PS6001(副电路板) 家电维修资料网 名称 零件编号 零件编号 (其他) 数量 说明 计算机 --- --- 1 电源适配器 --- --- 1 DC 连接线 --- --- 1 AV 多功能连接线 --- --- 1 USB 线 --- --- 1 PC 调整软件 --- --- 1 达人软件 聚焦环片 VFK1164TAR37 --- 1 灯箱 VFK1164LBX1 --- 1 光筒 VFK1164TCM02 --- 1 使用对焦图 延长线 (20P) VFK1461 LSUA0020 1 PS6003 (Sub) ～ FP6501 (Front) 延长线(10P) VFK1440 --- 1 FP6502 (Front) ～ 延长线(60P) LSUA0059 New --- 1 B1 (Main) ～ DVD Drive Unit 延长线(26P) VFK1492 --- 1 FP4 (Main) ～ FP902 (Monitor) 延长线(24P) VFK1284 --- 1 FP1 (Main) ～ FP6301 (Side R) 延长线(16P) VFK1286 --- 1 FP2 (Main) ～ Rear Case Unit 延长线(26P) VFK1492 --- 1 FP3 (Main) ～ Side L Unit 延长线(22P) VFK1282 --- 1 FP5 (Main) ～ FP951 (EVF) 延长线(150P) VFK1992 New --- 1 B4 (Main) ～ PS6001 (Sub) 延长线(33P) VFK1950 VFK1575C3320 1 FP6002(Sub) ～ Lens Unit 延长线(39P) VFK1459 --- 1 FP6001(Sub) ～ Prism Unit 维修工具 家电维修资料网 Block Diagram for VDR-D300 D300专有 D300没有 串行总线 并行总线 Digital RGB Power Power Control 方框图 家电维修资料网 方框图 VDR -D100/D150 家电维修资料网 维修方法 家电维修资料网 维修方法 家电维修资料网 在不安装DVD驱动器的情况下，使系统工作的方法. 摄像机会在 SD卡的 (EE) 模式时自动工作，此时您可以通过LCD显 示的画面或者AV输出的画面检测主电路板的状态. 注意:其他模式都不能执行此项操作. 维修方法 家电维修资料网 复位开关 当“按下复位开关” 显示时，表示摄像机发生 了某项运作错误。此时按下复位开关将重新 启动摄像机。 注意: 如果复位开关连续按下不足一分钟， 摄像机将被自动关闭. 复位操作 维修方法 家电维修资料网 维修模式 进入: 在不放入光盘或没有SD卡的情况下， 同时按“清除”键，“录制”键和“控制杆”朝左键三秒钟. 退出: 拔出交流电源线. 维修方法 家电维修资料网 在 ½页中选择您需要的项目. (不使用 2/2页) 项目 1:工厂设置(复位) 项目 2:DVD 驱动器信息 项目 3:复位所有开机时间 项目 5:摄像机信息 1) 选择 NO 2) 选择 YES 维修方法 家电维修资料网 项目 2: DVD 驱动器信息 项目 5: 摄像机信息 1.DVD 驱动器软件版本号 2.驱动器串号 3.BER 01234567 4.DVD 故障代码 04 03 00 5.激光头电流/温度 6.功能状态 7.区域码 参考 参考 [时间表] 电源: 开机时间合计 EE : [故障代码] 摄像机故障代码 :51 52 00 录制温度: 数字显示当时的温度 DRV: 不针对维修使用 不针对维修使用 最后记录的码 前次记录的码 再前次记录的码 录制时温度过高将不能使用， 可以关机并等待一段时间后再次开机. 维修方法 家电维修资料网 DVD 驱动器故障代码 ・00 00 00 : 没有故障 ・04 09 04 : 激光头故障 ・04 09 03 : 主导轴伺服电路故障 ・04 53 00 : 出仓电机故障 ・04 93 00 : 工作温度检测异常 ・02 3A 02 : 驱动器托盘/出仓异常 清除故障代码: 选择项目 1:工厂设置(复位) 维修方法 家电维修资料网 ・00 XX XX: 没有故障 (X:任何代码) ・04 09 04 : 激光头故障 ・04 09 03 : 主导轴伺服电路故障 ・04 93 00 : 工作温度检测异常 ・04 53 00 : 出仓电机锁定 ・02 3A 02 :驱动器托盘/出仓异常 更换驱动器门锁组件 更换DVD驱动器组件 维修方法 家电维修资料网 ・ 00 : 没有故障 ・ 51 : 变焦电机锁定 ・ 52 : 聚焦电机锁定 清除故障代码: 选择项目 1:工厂设置(复位) 摄像机故障代码 维修方法 家电维修资料网 如何获取故障代码 1. 将摄像机与计算机连接. 2. 运行调整软件. 3. 在诊断中选择“锁定”信息. 故障代码如图所示. 当有故障产生, “按下复位开关” 字样会显示出来. 此时无法进入维修模式. 为了获取故障代码, 可以通过以下方法完成. 维修方法 家电维修资料网 如何手动打开DVD驱动器仓门 维修方法 如下操作完成： 1。卸开6个螺丝，取下整机的顶盖； 2。旋动锁定杆打开光盘仓门； 3。取出光盘。 仓门 打开 旋动 锁定杆 仓门锁定组件 光头 家电维修资料网 DVD驱动器组件中结构零件的变更 LMXK1391S-1 LMXK1391AS-1 VDR-D100 VDR-D150 VDR-D300 适用范围 适时变更 当前的 新的 维修方法 家电维修资料网 其他维修要点 LCD显示屏没有图像 【由驱动器组件的损坏造成】 (主电路板中微处理器的通讯信号正常) -> 牢固连接 B1 插座 (B 到 B 插座(DVD 驱动器—主电路板)). -> 如果故障仍然存在, 需要更换DVD驱动器 只有SD卡的(EE)模式工作正常. (其他模式 ,包括SD卡回放模式都不工作) ->更换DVD驱动器 维修方法 家电维修资料网 其他维修要点 始终显示“光盘不兼容” . -> 检查DVD驱动器的扁平连接线是否完好、接插是否牢固. 维修方法 家电维修资料网 VDR-D100/150 达人调整 家电维修资料网 VDR-D300 Electrical Adjustment Initial guidline 达人调整 家电维修资料网 维护保养 家电维修资料网 CSP IC 信息 其他信息 家电维修资料网 IC6001有两种 ( FLASH or MASK )元件 被用 于现行的产品中,其中仅MASK 型的 IC6001元 件 用于维修更换。 在将FLASH型的IC6001换成MASK型时，需 要同时增加两个电阻 ( R6010 and R6029 ) ，和拆除两个 电阻( R6009 and R6030 ) ，零件编号如下图所示。 IC6001 更换要点 其他信息 家电维修资料网 谢谢大家！ 家电维修资料网
