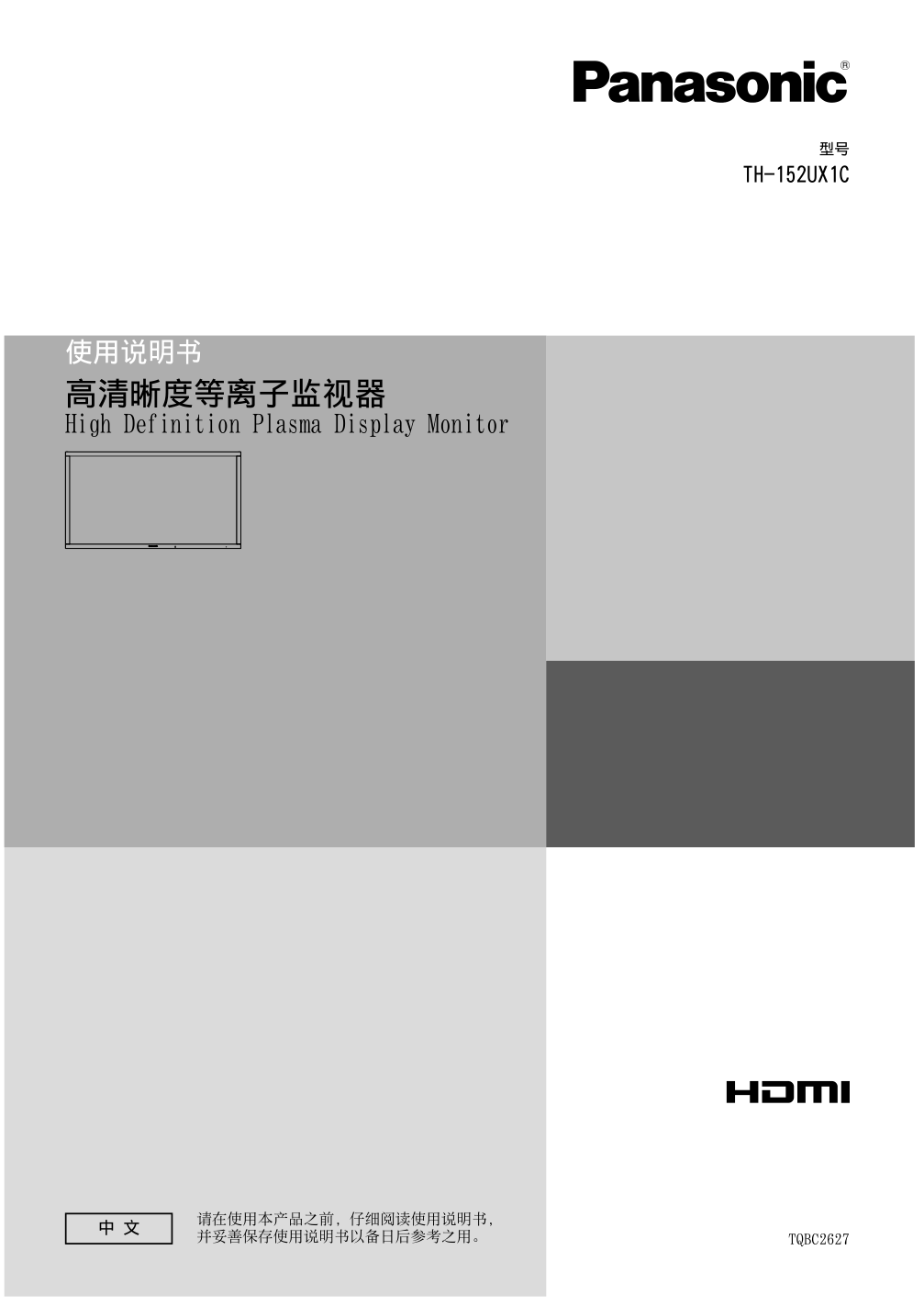

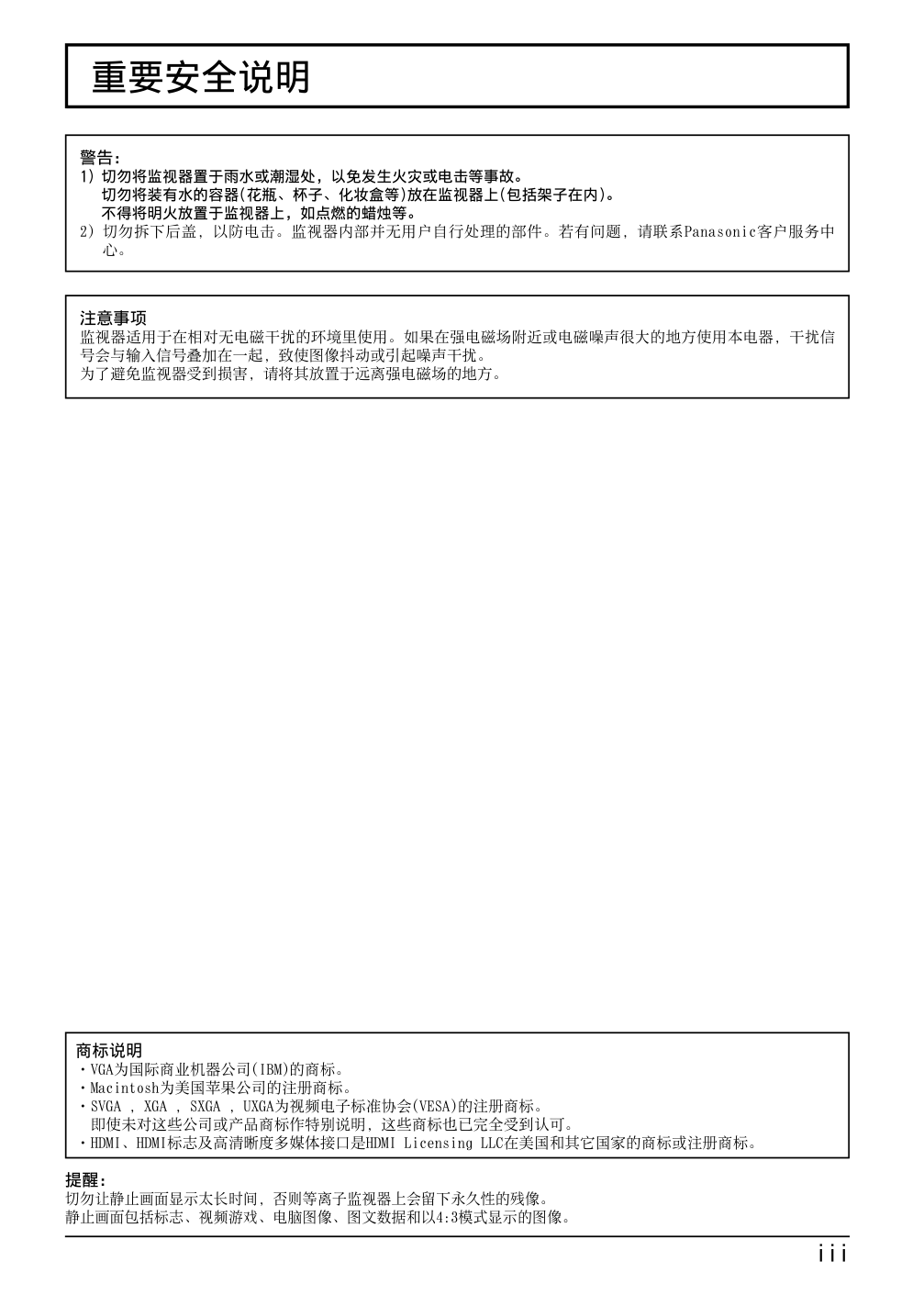

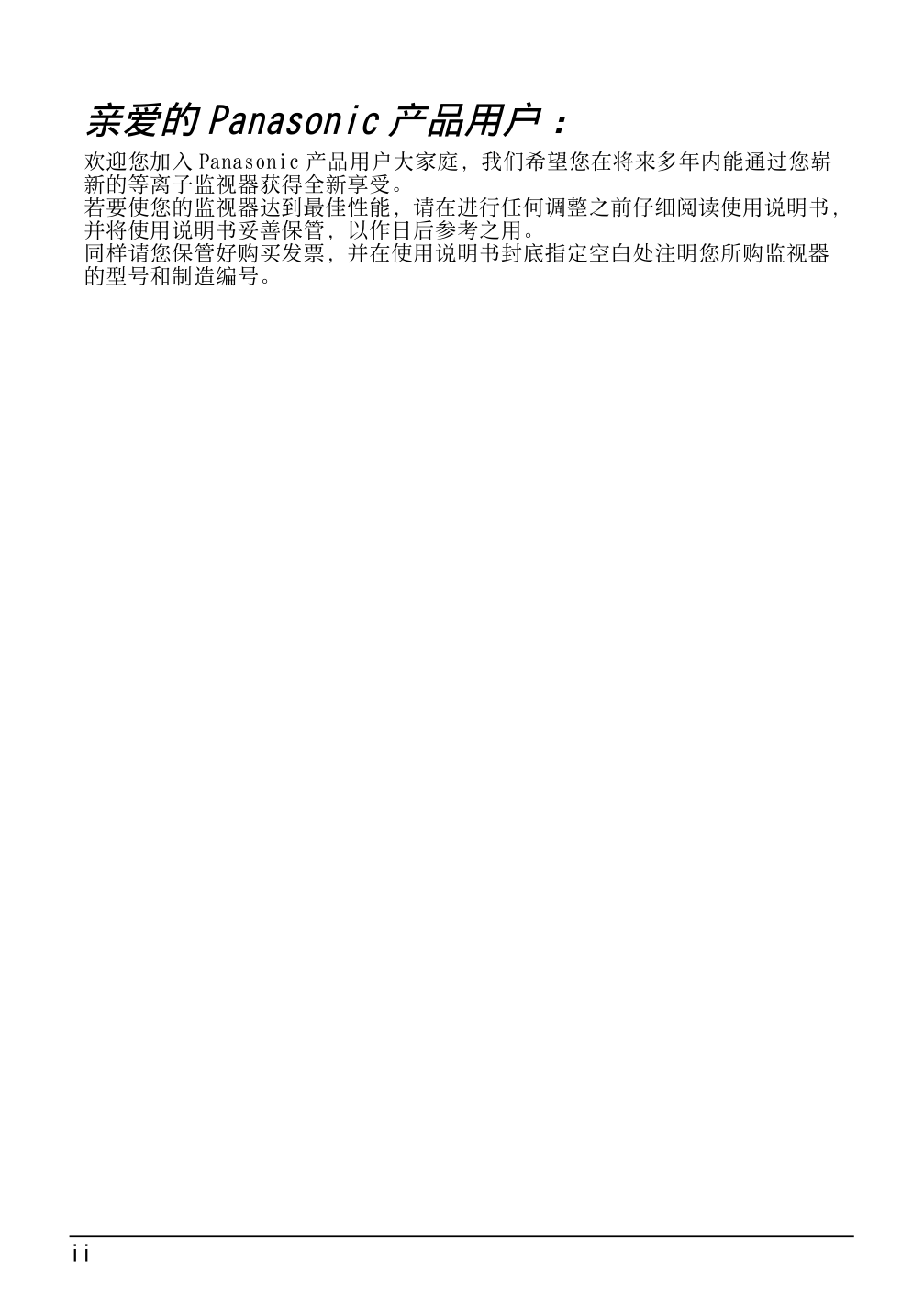

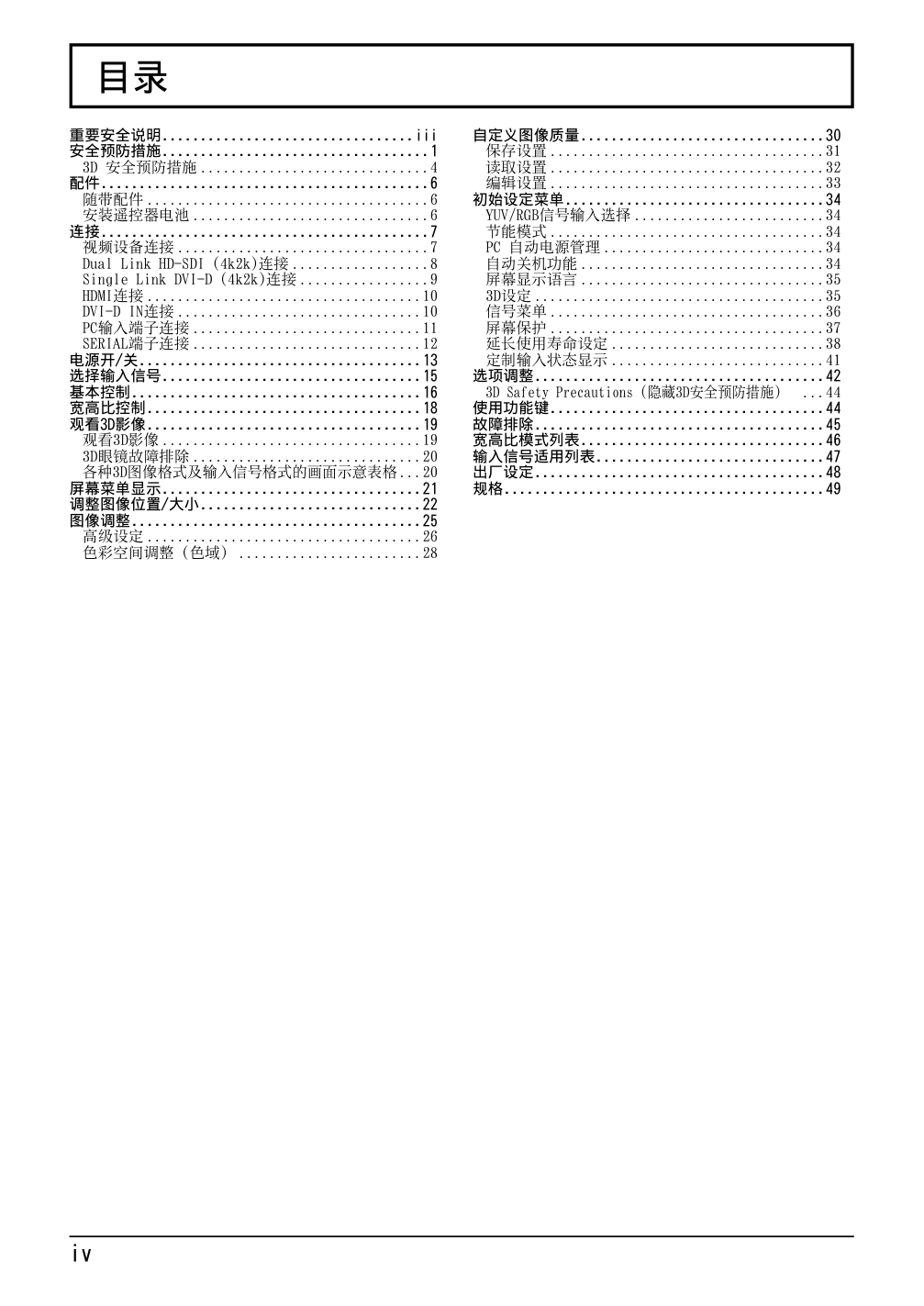

型号 TH-152UX1C 使⽤说明书 ⾼清晰度等离⼦监视器 High Definition Plasma Display Monitor 请在使⽤本产品之前，仔细阅读使⽤说明书， 并妥善保存使⽤说明书以备⽇后参考之⽤。 TQBC2627 中 ⽂ ii 欢迎您加⼊ Panasonic 产品⽤户⼤家庭，我们希望您在将来多年内能通过您崭 新的等离⼦监视器获得全新享受。 若要使您的监视器达到最佳性能，请在进⾏任何调整之前仔细阅读使⽤说明书， 并将使⽤说明书妥善保管，以作⽇后参考之⽤。 同样请您保管好购买发票，并在使⽤说明书封底指定空⽩处注明您所购监视器 的型号和制造编号。 亲爱的 Panasonic 产品⽤户 ： iii 商标说明 ·VGA为国际商业机器公司(IBM)的商标。 ·Macintosh为美国苹果公司的注册商标。 ·SVGA , XGA , SXGA , UXGA为视频电⼦标准协会(VESA)的注册商标。 即使未对这些公司或产品商标作特别说明，这些商标也已完全受到认可。 ·HDMI、HDMI标志及⾼清晰度多媒体接⼝是HDMI Licensing LLC在美国和其它国家的商标或注册商标。 提醒： 切勿让静⽌画⾯显⽰太长时间，否则等离⼦监视器上会留下永久性的残像。 静⽌画⾯包括标志、视频游戏、电脑图像、图⽂数据和以4:3模式显⽰的图像。 重要安全说明 警告： 1) 切勿将监视器置于⾬⽔或潮湿处，以免发⽣⽕灾或电击等事故。 切勿将装有⽔的容器(花瓶、杯⼦、化妆盒等)放在监视器上(包括架⼦在内)。 不得将明⽕放置于监视器上，如点燃的蜡烛等。 2) 切勿拆下后盖，以防电击。监视器内部并⽆⽤户⾃⾏处理的部件。若有问题，请联系Panasonic客户服务中 ⼼。 注意事项 监视器适⽤于在相对⽆电磁⼲扰的环境⾥使⽤。如果在强电磁场附近或电磁噪声很⼤的地⽅使⽤本电器，⼲扰信 号会与输⼊信号叠加在⼀起，致使图像抖动或引起噪声⼲扰。 为了避免监视器受到损害，请将其放置于远离强电磁场的地⽅。 iv ⽬录 重要安全说明.................................iii 安全预防措施...................................1 3D 安全预防措施 ..............................4 配件...........................................6 随带配件 .....................................6 安装遥控器电池 ...............................6 连接...........................................7 视频设备连接 .................................7 Dual Link HD-SDI (4k2k)连接 ..................8 Single Link DVI-D (4k2k)连接 .................9 HDMI连接 ....................................10 DVI-D IN连接 ................................10 PC输⼊端⼦连接 ..............................11 SERIAL端⼦连接 ..............................12 电源开/关.....................................13 选择输⼊信号..................................15 基本控制......................................16 宽⾼⽐控制....................................18 观看3D影像....................................19 观看3D影像 ..................................19 3D眼镜故障排除 ..............................20 各种3D图像格式及输⼊信号格式的画⾯⽰意表格 ...20 屏幕菜单显⽰..................................21 调整图像位置/⼤⼩.............................22 图像调整......................................25 ⾼级设定 ....................................26 ⾊彩空间调整（⾊域） ........................28 ⾃定义图像质量................................30 保存设置 ....................................31 读取设置 ....................................32 编辑设置 ....................................33 初始设定菜单..................................34 YUV/RGB信号输⼊选择 .........................34 节能模式 ....................................34 PC ⾃动电源管理 .............................34 ⾃动关机功能 ................................34 屏幕显⽰语⾔ ................................35 3D设定 ......................................35 信号菜单 ....................................36 屏幕保护 ....................................37 延长使⽤寿命设定 ............................38 定制输⼊状态显⽰ ............................41 选项调整......................................42 3D Safety Precautions（隐藏3D安全预防措施） ...44 使⽤功能键....................................44 故障排除......................................45 宽⾼⽐模式列表................................46 输⼊信号适⽤列表..............................47 出⼚设定......................................48 规格..........................................49 1 安全预防措施 警告 ■安装 该型号的等离⼦监视器仅可与以下可选附件⼀起配套使⽤。使⽤其他类型的可选附件则可能会不太稳定，从⽽导致伤 害事故的发⽣。 (以下所有附件均由松下电器产业株式会社⽣产) 安装时应随时向授权⼈员咨询。 ⼩的部件应放置在⼉童触摸不到的地⽅，以防意外吞咽。丢弃不使⽤的部件，包括包装材料和塑料袋，以防发⽣潜在 危险或窒息。 切勿将等离⼦监视器放在斜⾯或不稳平⾯上。 ·等离⼦监视器可能会倾覆或翻倒。 切勿将任何物体放置于等离⼦监视器顶部。 ·如果有⽔溅到等离⼦监视器上或有外物进⼊监视器内部，那么可能会引起短路，随之导致发⽣⽕灾或电击。 如果有外物进⼊监视器内部，必须⽴即切断电源并与Panasonic客户服务中⼼(参见封底)联系。 搬运时需保持垂直位置： ·应竖直搬运监视器，如果倒置搬运可能会引起监视器内部电路受损。 应保持⾜够的通风性，避免监视器的通风⼝被报纸、桌布及窗帘等物品挡住。 保持⾜够的通风性 如果使⽤底座（任选附件），等离⼦监视器上⾯、左右两边和后⾯⾄少要留出50厘⽶间隔，在底⾯和地板之间留出50厘 ⽶间隔。如果采⽤其他安装⽅法，要按照⼿册上的说明进⾏安装。（如果安装⼿册没有对安装尺⼨做出明确说明，等离 ⼦监视器上⾯和左右两边⾄少要留出50厘⽶间隔，底⾯⾄少要留出30厘⽶间隔，后⾯⾄少要留出20厘⽶间隔。）
·台架 ........................................... TY-ST152UX1C
·安装托架 .......................................TY-WK152UX1C
·带⾳频的HD-SDI端⼦板 ...........................TY-FB10HDC
·Dual Link HD-SDI端⼦板 .........................TY-FB11DHDC

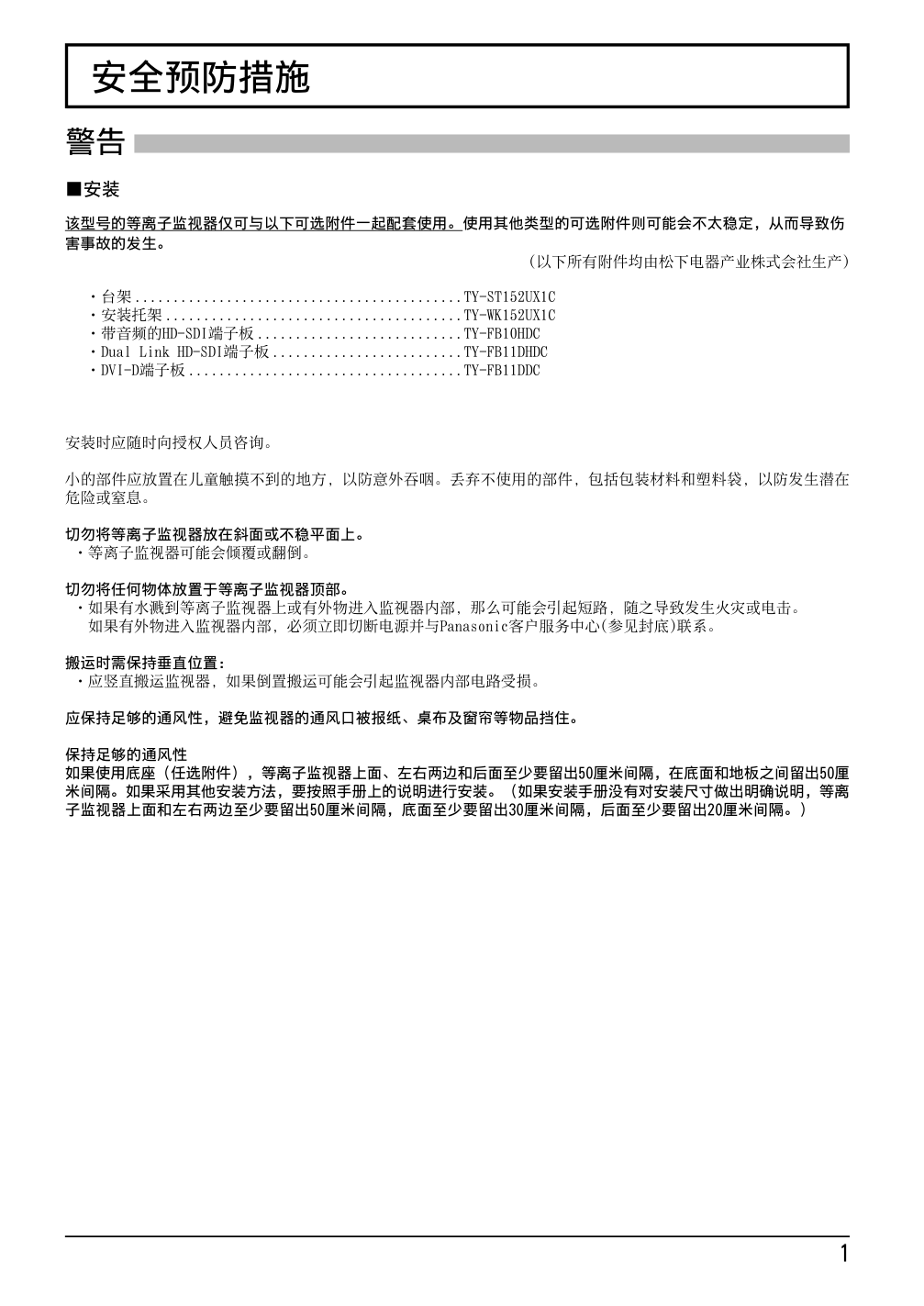

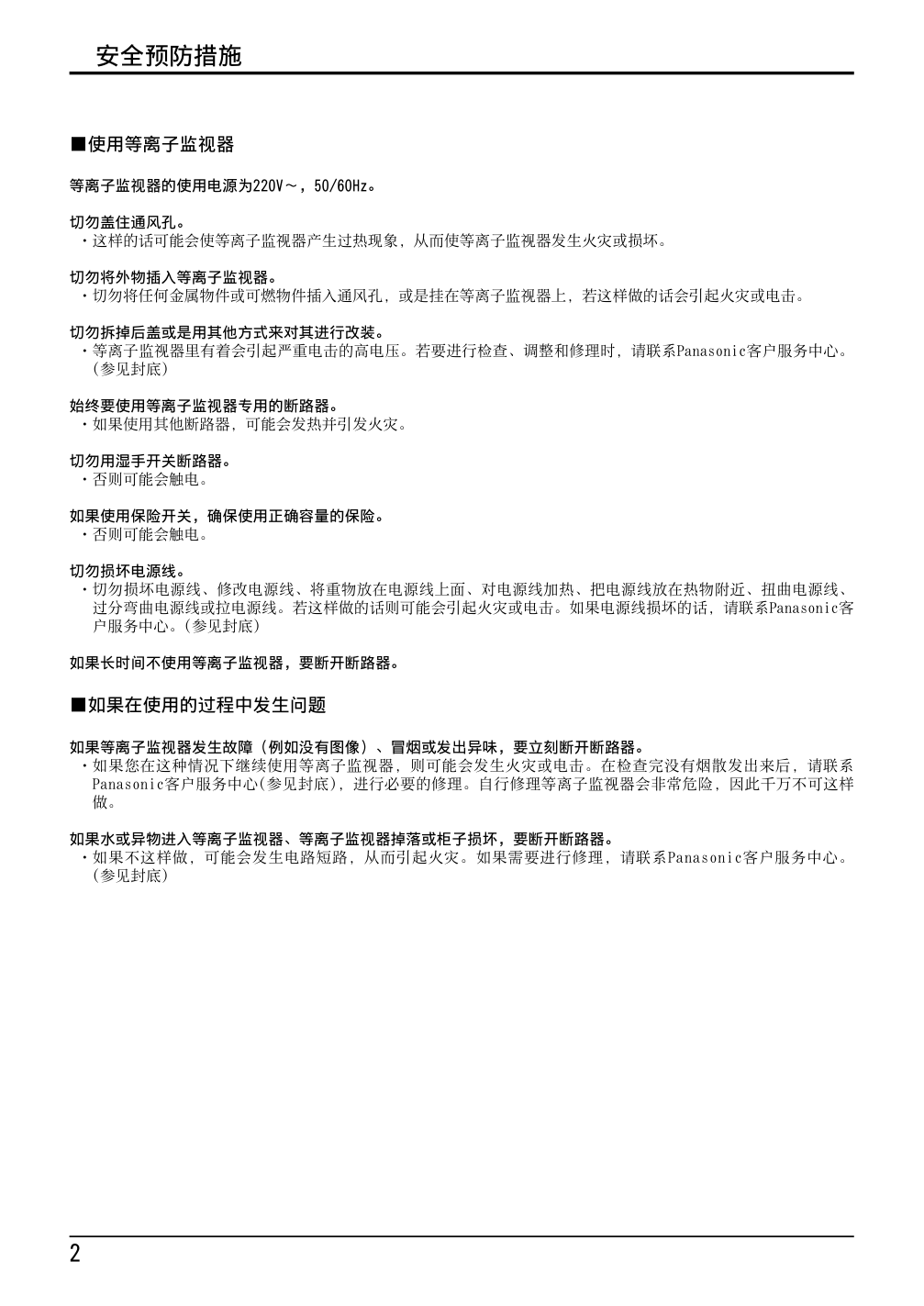

·DVI-D端⼦板 ....................................TY-FB11DDC 2 安全预防措施 ■使⽤等离⼦监视器 等离⼦监视器的使⽤电源为220V～，50/60Hz。 切勿盖住通风孔。 ·这样的话可能会使等离⼦监视器产⽣过热现象，从⽽使等离⼦监视器发⽣⽕灾或损坏。 切勿将外物插⼊等离⼦监视器。 ·切勿将任何⾦属物件或可燃物件插⼊通风孔，或是挂在等离⼦监视器上，若这样做的话会引起⽕灾或电击。 切勿拆掉后盖或是⽤其他⽅式来对其进⾏改装。 · 等离⼦监视器⾥有着会引起严重电击的⾼电压。若要进⾏检查、调整和修理时，请联系Panasonic客户服务中⼼。 (参见封底) 始终要使⽤等离⼦监视器专⽤的断路器。 ·如果使⽤其他断路器，可能会发热并引发⽕灾。 切勿⽤湿⼿开关断路器。 ·否则可能会触电。 如果使⽤保险开关，确保使⽤正确容量的保险。 ·否则可能会触电。 切勿损坏电源线。 · 切勿损坏电源线、修改电源线、将重物放在电源线上⾯、对电源线加热、把电源线放在热物附近、扭曲电源线、 过分弯曲电源线或拉电源线。若这样做的话则可能会引起⽕灾或电击。如果电源线损坏的话，请联系Panasonic客 户服务中⼼。(参见封底) 如果长时间不使⽤等离⼦监视器，要断开断路器。 ■如果在使⽤的过程中发⽣问题 如果等离⼦监视器发⽣故障（例如没有图像）、冒烟或发出异味，要⽴刻断开断路器。 · 如果您在这种情况下继续使⽤等离⼦监视器，则可能会发⽣⽕灾或电击。在检查完没有烟散发出来后，请联系 Panasonic客户服务中⼼(参见封底)，进⾏必要的修理。⾃⾏修理等离⼦监视器会⾮常危险，因此千万不可这样 做。 如果⽔或异物进⼊等离⼦监视器、等离⼦监视器掉落或柜⼦损坏，要断开断路器。 · 如果不这样做，可能会发⽣电路短路，从⽽引起⽕灾。如果需要进⾏修理，请联系Panasonic客户服务中⼼。 (参见封底) 3 安全预防措施 注意事项 ■使⽤等离⼦监视器时 切勿把您的双⼿、脸部或其他物体靠近等离⼦监视器的通风孔处。 · 从等离⼦监视器顶部通风孔⾥散发出来的热⽓很烫。切勿把您的双⼿、脸部或其他不能抗热的物体靠近此通风 ⼝，否则会灼伤或使物体产⽣变形。 在移动等离⼦监视器前须确保所有电线全部断开。 ·如果在有些电线没有断开的情况下移动等离⼦监视器，电线则可能会受损，因⽽会引起⽕灾或电击。 为安全起见，在清洁之前先断开断路器。 ·若不这样的话则会发⽣电击。 切勿燃烧或损坏电池。 ·应避免将电池暴露在太阳、⽕或者其他类似过热的地⽅。 本等离⼦监视器发射红外线，因此会影响其他红外线通讯设备。 在您的等离⼦监视器的直射光或反射光路径上不要安装红外线通讯设备。 清洁与保养 由于屏幕表⾯涂有保护薄膜，所以保养屏幕要特别⼩⼼。只可⽤⼲净的软布轻轻擦拭屏幕，否则会破坏屏幕薄膜，留 下永远不可消除的痕迹。 · 如果屏⾯特别脏的话，则要将不脱⽑的软布先浸在纯⽔或稀释100倍的中性洗涤剂的⽔中后，拧⼲再擦拭，然后再 ⽤同类型⼲布均匀轻轻擦拭，直⾄屏⾯变⼲。 · 切勿⽤⼿指甲或其他硬物刮擦或敲击屏幕，否则可能会损伤屏幕。此外，须避免碰到挥发性物质(如杀⾍剂、稀释 剂等溶剂），以免严重损伤屏幕。 如果外壳变脏，须⽤⼲燥的软布来清洁。 · 如果外壳特别脏的话，则要将布先浸在加有少量中性洗涤剂的⽔中，然后拧⼲这块布后再擦拭。最后再⽤⼀块⼲ 布来擦⼲。 · 切不可让任何清洁剂直接与等离⼦监视器表⾯接触。 如果⽔滴滴到监视器⾥⾯，则会导致监视器⼯作异常。 · 避免碰到挥发性物质(如杀⾍剂、稀释剂等溶剂)，以免严重损伤表⾯质量，或者产⽣表⾯油漆剥落的现象。 此外，不可与橡胶或PVC所制物品长时间接触。 4 安全预防措施 警告 细⼩部件 三维⽴体眼镜包含细⼩部件（如电池及专门的眼镜带等），必须放置于⼉童触及范围之外以防⽌随意拿取。 拆卸 请勿拆卸或改装三维⽴体眼镜。 锂电池 电池不可暴露于过热的环境中，如阳光、⽕之类。 注意事项 为了安全舒适地享受3D视觉效果，请务必完整阅读这些说明。 ⽤于商业应⽤环境和公众观影 授权⼈员应负责向⽤户传达使⽤ 3D 眼镜的注意事项。 三维⽴体眼镜 请勿掉落、重压或踩踏三维⽴体眼镜。 不使⽤时，请将三维⽴体眼镜存放在配套的眼镜盒内。 佩戴三维⽴体眼镜时，请⼩⼼眼镜腿。 请注意⼿指不要被三维⽴体眼镜的铰链部分夹到。 ⼉童使⽤本品时，请给予特别关照。 5-6岁以下的⼉童不可使⽤三维⽴体眼镜。 所有⼉童必须在家长或监护⼈的严密监护下使⽤三维⽴体眼镜，以确保他们安全和健康地使⽤。 3D 安全预防措施 5 安全预防措施 观看3D内容 3D 观影的内容包括市场上可购买得到的蓝光光盘、3D ⼴播等等。 请确保您⾃⼰准备的3D 内容是正规⽣产的。 如果您具有光过敏史、⼼脏问题或有其他未消除的医学症状，请勿使⽤三维⽴体眼镜。 如果感觉疲劳、不舒服或其它任何异常，请⽴即停⽌使⽤三维⽴体眼镜。 在观看三维⽴体电影时，请在看完⼀部电影之后适当休息⼀段时间。 在观看互动设备（例如三维⽴体游戏或电脑）上的三维⽴体内容时，请在使⽤30-60分钟后适当休息⼀段时间。 在使⽤三维⽴体眼镜时可能引起使⽤者对本⼈与屏幕间距的误判，请注意避免碰撞屏幕或他⼈。 三维⽴体眼镜只能在观看3D内容时使⽤。 如您在观看3D影像时视线离开电视机屏幕，三维⽴体眼镜可能⾃动关闭。 如您有任何视⼒⽅⾯问题（近视/远视，散光，左右眼视⼒不等），请在使⽤三维⽴体眼镜前调整好视⼒。 如果在观看三维⽴体内容时，明显看到重影图像，请停⽌使⽤三维⽴体眼镜。 请不要在⼩于建议观赏距离的范围⾥使⽤三维⽴体眼镜。 请⾄少在推荐的距离外观看（屏幕有效⾼度的三倍）。 建议的距离：5.4⽶ 当屏幕上下边缘为⿊⾊，如电影胶⽚等，请在实际图像⾼度的3倍距离以外观赏。（这种情况下的观赏距离⼩于上述建 议观赏距离。） 三维⽴体眼镜的使⽤ 在使⽤三维⽴体眼镜之前，请确保使⽤者周围范围内⽆任何易碎物品防⽌意外伤害或事故。 使⽤者在⾝体移动前摘除三维⽴体眼镜防⽌跌倒或意外伤害。 使⽤后，请务必将三维⽴体眼镜放回到原装眼镜盒。 三维⽴体眼镜仅⽤于观赏⽤途不得⽤于其它⽬的。 ⾼温情况下请勿使⽤三维⽴体眼镜。 如三维⽴体眼镜破损请勿使⽤。 在三维⽴体眼镜周围请勿使⽤任何发射红外线信号的设备，防⽌引起三维⽴体眼镜运作失灵。 在三维⽴体眼镜周围请勿使⽤任何发射强电磁波的设备（如⼿机或个⼈⽆线电收发器），防⽌引起三维⽴体眼镜故 障。 如出现故障或失灵，请⽴即停⽌使⽤三维⽴体眼镜。 如果⿐⼦或太阳⽳发红、疼痛或发痒，请⽴即停⽌使⽤三维⽴体眼镜。 在极少情况下，三维⽴体眼镜所使⽤材质可能引起过敏反应。 锂电池 如果不正确地更换电池，会有爆炸的危险。仅可⽤相同或同等类型的来更换。 6 随带配件 配件 检查⼀下您是否有以下配套附件，并在⽅框中打勾。 安装遥控器电池 ⽤两节R6的电池 1. 将遥控器的正⾯向下，按下电池盖的卡⼝，按图⽰ ⽅向将电池盖打开。 2.按照电池舱内所⽰⽅向装⼊电池(电池的＋、－ 极必须与电池舱内所⽰的标记⼀致)。 帮助性建议 : 如果经常使⽤遥控器，可⽤碱性电池来更换旧电池，以便有更长的 使⽤寿命。 电池使⽤注意事项 不正确的使⽤电池会造成电池漏液，这样会腐蚀遥控器，请以环保⽅式废弃电池。 必须遵守以下预防措施: 1. 电池应成对更换，更换时请使⽤新电池。 2. 切勿混⽤新旧电池。 3. 切勿混⽤不同类型的电池 (例如:将“碳锌”电池与“碱性”电池混⽤)。 4. 切勿对使⽤过的电池进⾏充电、短路、拆装、加热或焚烧。 5. 仅在遥控器操作时好时坏或⽆法遥控监视器的情况下才有必要更换电池。 6. 切勿燃烧或损坏电池。 应避免将电池暴露在太阳、⽕或者其他类似过热的地⽅。 拉开 关闭 钩簧 两节R6型电池 电缆固定带×3 TMME203 螺帽盖 × 3 (M20) 螺帽盖 × 3 (M16) 遥控器电池 (R6型号×2) 遥控器 N2QAYB000561 使⽤说明书 这些附件将由专业的安装⼈员在安装设备时使⽤。 螺栓 × 3 电源线固定板A × 2 电源线固定板B × 2 内六⾓扳⼿ 7 按图所⽰，将电缆固定带 穿过卡座。 为了确保电缆连接到各端⼦时更可靠，应该按下图所⽰，先将电缆⽤随带的电缆固 定带捆扎在⼀起，然后将尖头部分穿过锁孔。 在确保电缆⾜够松弛以把拉⼒减到最⼩的同时(特别是电源线)，⽤随带的电缆固定 带稳固地捆绑住所有的电缆。 扎紧： 松开： 拉 拉 按压锁紧扣 连接 视频设备连接 电缆固定 按要求使⽤固定带将电缆固定住。 说明： 本监视器在供货时配有三根固定带。如果需在六处位置固定电缆，请另⾏购买。 SDI IN 1-4（4个系统） 4k2k信号Dual Link HD-SDI 输⼊端⼦(详见第8页） PC 输⼊ PC输⼊端⼦ (详见第11页） SERIAL 通过连接⾄ PC以控制等 离⼦监视器(详见第12页) AV 输⼊(HDMI 1/2) HDMI输⼊端⼦ (详见第10页） SLOT (DVI-D 输⼊) DVI-D输⼊端⼦（相当于DVI-D端⼦板 (TY-FB11DDC)）（详见第10页） 可以插⼊端⼦板（任选附件）。 (详见第1页） 3D SHUTTER 输出 连接 3D 红外发射器 (可选附件）。 DVI-D IN 1-4（4个系统） 4k2k信号Single Link DVI-D 输⼊端⼦(详见第9页） 8 连接 Dual Link HD-SDI (4k2k)连接 LINK B INPUT LINK A INPUT A B C D A B C D 1ch 2ch 3ch 4ch
推荐使⽤电缆 75Ω同轴电缆5C-FB 最⼤延长长度:100⽶ ※ 使⽤短于100⽶并且750MHz时衰减量为20dB 的电缆时 具有Dual Link HD-SDI输出功能的硬件 说明： 图中所⽰其他设备和电缆均⾮本监视器随带配件。 9 连接 Single Link DVI-D (4k2k)连接 B C D A 具有Single Link DVI-D 输出功能的硬件 A B C D 1ch 2ch 3ch 4ch DVI-视频线(5⽶以内） 针号 信号名称 针号 信号名称 1 T.M.D.S. 数据 2- 13 2 T.M.D.S. 数据 2+ 14 +5 V DC 3 T.M.D.S. 数据 2屏蔽 15 接地 4 16 热插拔感应 5 17 T.M.D.S. 数据 0- 6 DDC 时钟 18 T.M.D.S. 数据 0+ 7 DDC 数据 19 T.M.D.S. 数据 0屏蔽 8 20 9 T.M.D.S. 数据 1- 21 10 T.M.D.S. 数据 1+ 22 T.M.D.S. 时钟屏蔽 11 T.M.D.S. 数据 1 屏蔽 23 T.M.D.S. 时钟+ 12 24 T.M.D.S. 时钟- DVI-D输⼊接头 插针分布 连接端⼝视图 说明: ·图中所⽰其他设备和电缆均⾮本监视器随带配件。 ·使⽤的DVI-D线缆要符合DVI标准。有时图像不良是由线缆的长度或质量造成的。 10 DVD播放机或机顶盒（仅针对与 HDMI兼容的设备） HDMI电缆 HDMI连接 DVI-D IN连接 [插针分配和信号名称] 说明: 图中所⽰其他设备和HDMI电缆均⾮本监视器随带配件。 针号 信号名称 针号 信号名称 T.M.D.S 数据2+ T.M.D.S 时钟 屏蔽 T.M.D.S 数据2 屏蔽 T.M.D.S 时钟- T.M.D.S 数据2- CEC T.M.D.S 数据1+ 保留 (电缆内，但是NC 保留在装置上） T.M.D.S 数据1 屏蔽 T.M.D.S 数据1- SCL T.M.D.S 数据0+ SDA T.M.D.S 数据0 屏蔽 DDC/CEC 接地 T.M.D.S 数据0- +5V电源 T.M.D.S 时钟+ 热插拔识别 针号 信号名称 针号 信号名称 1 T.M.D.S. 数据 2- 13 2 T.M.D.S. 数据 2+ 14 +5 V DC 3 T.M.D.S. 数据 2屏蔽 15 接地 4 16 热插拔感应 5 17 T.M.D.S. 数据 0- 6 DDC 时钟 18 T.M.D.S. 数据 0+ 7 DDC 数据 19 T.M.D.S. 数据 0屏蔽 8 20 9 T.M.D.S. 数据 1- 21 10 T.M.D.S. 数据 1+ 22 T.M.D.S. 时钟屏蔽 11 T.M.D.S. 数据 1 屏蔽 23 T.M.D.S. 时钟+ 12 24 T.M.D.S. 时钟- 说明: ·图中所⽰其他设备和电缆均⾮本监视器随带配件。 ·使⽤的DVI-D线缆要符合DVI标准。有时图像不良是由线缆的长度或质量造成的。 DVI-D输⼊接头 插针分布 连接端⼝视图 连接 本监视器带有与DVI-D端⼦板(TY-FB11DDC)相同的端⼦块，且为标准设备。 DVI-视频线(5⽶以内） 带DVI-D视频输 出的计算机 ⾳频输⼊不可⽤。 11 连接 说明: · 关于输⼊信号适⽤列表中(详见第47页)所列出的⼀些典型的PC输⼊信号，诸如标准图象位置和⼤⼩的⼀些调整数值 已经存储在这个单元中了。你可以统计到8种在该表中未包括的PC输⼊信号。 · 计算机输⼊信号的频率范围为: ⽔平扫描频率(15⾄110kHz)；垂直扫描频率(48⾄120Hz)。(但是，如果信号超过1200 ⾏，图像将不能正确显⽰。) · 如果输⼊信号的像素超过下⽂所⽰的最⼤值，则可能⽆法⾜够清晰地呈现精美细节。(兼容SXGA） 垂直：1,080点 ⽔平： 1,440点（⾼宽⽐模式设置为“4:3”时）， 1,920点（⾼宽⽐模式设置为“16:9”时） · PC输⼊端⼦与DDC2B兼容。如果所连接的计算机与DDC2B不兼容, 那么需要在连接的时候对计算机的设置进⾏调整。 ·⼀些计算机型号不能和本监视器相连接。 ·带有DOS/V兼容式Mini D-sub 15P端⼦的计算机⽆须使⽤转接适配器。 ·图中所⽰计算机仅作为举例说明之⽤。 ·图中所⽰其他设备和电缆均⾮本监视器随带配件。 ·切勿将PC信号的⽔平和垂直扫描频率设置在规定的频率范围之外。 Mini D-sub 15P接头的信号名称 PC输⼊端⼦插针分布图 PC输⼊端⼦连接 针号 信号名称 针号 信号名称 针号 信号名称 1 R 6 GND (接地) 11 NC (未连接) 2 G 7 GND (接地) 12 SDA 3 B 8 GND (接地) 13 HD/SYNC 4 NC (未连接) 9 +5 V DC 14 VD 5 GND (接地) 10 GND (接地) 15 SCL 连接器 (如需要的话) Mini D-sub 15p RGB PC电缆 (针式接⼝） (孔式接⼝） 计算机 12 SERIAL端⼦连接 说明: ·使⽤RS-232C串⾏线将计算机连接⾄等离⼦监视器。 ·图中所⽰计算机仅作为举例说明之⽤。 ·图中所⽰其他设备和电缆均⾮本监视器随带配件。 SERIAL端⼦符合RS-232C接⼝的规范。因此，可以通过与该端⼦连接的计算机对等离⼦监视器进⾏控制。 在计算机上，需要有⽤来接收和发送控制数据的软件，且按 照以下通讯参数设定。对于计算机编程语⾔软件等的应⽤， 请参阅计算机应⽤⽂献。 通过计算机控制等离⼦监视器时,需使⽤SERIAL端⼦。 控制数据的基本格式 计算机传送控制数据时，开始传送的是STX控制 符，然后依次为命令、参数并以ETX控制符结束。 如果没有任何参数，那么⽆须发送参数数据。 STX C1 C2 C3 P1 P2 P3 P4 : P5 ETX 开始 (02h) 3个字符的命令 (3个字节) 冒号 参数 (1 - 5个字节) 结束 (03h) 说明: · 如果传送了多种命令，那么在发送下⼀个命令之前应等到 前⼀个命令得到监视器的响应之后⽅可进⾏。 · 如果误发了不正确的命令，监视器会将“ER401”命令发 回计算机。 通讯参数 信号电平 符合RS-232C 同步⽅式 异步 波特率 9600⽐特/秒 奇偶校验 ⽆ 字符长度 8位 结束位 1位 数据流量控制 - D-sub 9P 接⼝的信号名称 针号 说明 2 R X D 3 T X D 5 GND 4 · 6 未使⽤ 7 8 (短接) 1 · 9 NC 那些信号是按照计算机规格命名的。 连接 命令 命令 参数 具体控制情况 PON ⽆ 电源开 POF ⽆ 电源关 IMS None SL1 SD1 DV1 HM1 HM2 PC1 输⼊选择(来回切换) SLOT输⼊(SLOT INPUT) SDI IN输⼊(4K-SDI) DVI-D IN输⼊(4K-DVI) HDMI 1输⼊(HDMI1) HDMI 2输⼊(HDMI2) PC IN输⼊(PC) DAM None ZOOM FULL JUST NORM ZOM2 ZOM3 SJST SNOM SFUL 屏幕模式选择(来回切换) 全⽅位扩⼤1(Video/SD/PC 信号) 16:9 边缘扩⼤(Video/SD 信号) 4 : 3(Video/SD/PC 信号) 全⽅位扩⼤2(HD 信号) 全⽅位扩⼤3(HD 信号) 边缘扩⼤(HD 信号) 4 : 3(HD 信号) 4 : 3 全屏(HD 信号) 电源待机的情况下，监视器只对PON命令响应。 计算机 RS-232C 串⾏线 D-sub 9p (针式接⼝) (孔式接⼝) SERIAL端⼦的插针分布图 遥控传感器 电源指⽰灯 右侧⾯ 主电源开/关 按钮 13 电源开/关 打开等离⼦监视器专⽤的断路器。 按下遥控器上的 键来关闭等离⼦监视器。 电源指⽰灯：红灯(待机) 按下遥控器上的 键来打开等离⼦监视器。 电源指⽰灯：绿灯 当等离⼦监视器处于开启或待机模式，按下等离⼦监视器的 开关键来关 闭等离⼦监视器的电源。 说明: 在⾃动电源管理功能的运⾏期间，电源指⽰灯在监视器⾃动回到待机的 状态下呈桔黄⾊。 按下等离⼦监视器上的电源开关，将监视器打开：置于“电 源开”的状态。 电源指⽰灯：绿灯 14 ������ �� �� 电源开/关 第⼀次开启时 第⼀次开启时，会出现语⾔选项的画⾯。 使⽤遥控器选择各项。 屏幕显⽰语⾔ 选择语⾔ 设置 说明: · 完成语⾔设置后，在下次开机之前将不再显⽰该画⾯。 · 设置完成后，可以在“初始设定”菜单选择语⾔。 (详见第35页) 确定 当有未特别规定的⼈数观看3D图像 或应⽤于商业场合时， 管理⼈应当传达以下注意事项。 在家中也应遵守这些注意事项。 推荐3D观看/3D内容/观看距离/3D眼镜 - 为了安全舒适地享受3D视觉效果， 请务必完整阅读使⽤说明书。 3D安全注意事项 出于商业⽬的或其他⽬的向不特定对象提 供3D图像时，请激活3D安全预防措施。如 果将“Options”菜单上的“3D Safety Precautions”设置为“On”，每次打开电源 时都会显⽰3D安全预防措施。(详见第44页) 15 选择输⼊信号 按此键选择要显⽰的输⼊信号。 HDMI 1中的HDMI输⼊端⼦。 HDMI 2中的HDMI输⼊端⼦。 端⼦板中的HDMI输⼊端⼦。* SDI IN中的4k2k HD-SDI输⼊端⼦。 DVI-D IN中的4k2k DVI-D输⼊端⼦。 PC IN中的PC输⼊端⼦。 * 连接端⼦板（可选附件）时将显⽰“SLOT INPUT”。 使⽤专⽤的按键选择输⼊ 按下以选择HDMI 1或HDMI 2中的HDMI信号端⼦。 按下以选择SDI IN或DVI-D IN中的4k2k信号。 按下以选择PC IN中的PC信号端⼦。 按下以选择端⼦板中的输⼊端⼦。 说明: ·也可按下监视器上的INPUT键来进⾏选择。 · 当静⽌画⾯在⾯板上停留过长的⼀段时间，等离⼦显⽰⾯板上可能 会出现残像(成像滞后)。启动使屏幕稍许变暗的功能来防⽌出现残 像（详见第45页)，但是该功能并⾮消除残像的最佳解决⽅案。 上／下按钮 当菜单屏幕显⽰时: ▲: 按此键将光标向上移动 ▼: 按此键将光标向下移动 (详见第21页) 菜单显⽰开/关 每次按下菜单键，菜单画⾯将会相互切换。 (详见第21页) 主电源开/关键 进⼊/宽⾼⽐按键 (详见第18页, 21页) 输⼊键(输⼊信号选择) (详见第15页) 右侧⾯ 遥控传感器 监视器上 基本控制 电源指⽰灯 电源指⽰灯将会亮起。 ·电源关闭 ... 指⽰灯不亮(只要等离⼦监视器 连接电源，都会消耗⼀些电。) ·待机 ....... 红灯 ·电源开启 ... 绿灯 ·PC⾃动电源管理(DPMS) ............ 桔黄灯(PC输⼊信号 详见第34页) 16 正常观赏 图像 图像位置/⼤⼩ 初始设定 待机 (开/关) 键 ⾸先，必须将等离⼦监视器的电源线 与电源插座接通，然后再打开监视器 上的电源开关(详见第13页)。 按此键将等离⼦监视器从待机模式下 打开。再次按下此键关闭等离⼦监视 器回到待机模式。 电脑键 按下以选择PC IN输⼊。 (详见第15页) 端⼦板插槽按键 按下以选择SLOT端⼦板。(详见第15页) SDI按键、DVI按键 按下以选择SDI IN或DVI-D IN输⼊。 (详见第15页) 初始设定键 (详见第34页) 返回键 (详见第21页) 按下RETURN键返回到上⼀菜单屏幕。 图像位置/⼤⼩键 (详见第22页) 宽⾼⽐键 按此键调整宽⾼⽐(详见第18页) 图像模式键 按下以选择图像模式。 (详见第25页) 数字键 (详见第32页) 读取键 (详见第32页) LIGHT按键 使遥控器的按键亮起。 功能键 (详见第44页) 显⽰键 按下“显⽰”键可显⽰当前的系统状 态。 输⼊标识 宽⾼⽐模式(详见第18页) 播放3D图像时(详见第35页) 设置⽂档名(详见第32页) NANODRIFT屏幕保护运⾏时 (详见第39页) 定时关机 定时关机指⽰仅在经过设置后才会 显⽰。 定时关机键 您可设定关机时间，那么在经过这 段时间后，监视器会⾃动切换⾄待 机的模式。每次按下此键，设定值 均会依次变为30分钟、60分钟、 90分钟和0(取消定时关机)。 只有3分钟的剩余时间时,“定时关 机3”会显⽰。如果出现供电中断 的现象，定时关机会被取消。 HDMI按键 按下以选择HDMI 1或HDMI 2输⼊。 (详见第15页) 图像键 (详见第25页) 确定键 按下以进⾏选择。 光标键 标准键 (详见第24、25、27页) 输⼊键 按此键依次选择输⼊信号。 (详见第15页) ⾃动设置键 ⾃动调整图像位置/⼤⼩ (详见第22页) 监视器 标准 影院 最佳 退出键 退出菜单屏幕。 �� � � � �� ��� ������������� ��������� �� 17 基本控制 遥控器 18 宽⾼⽐控制 右侧⾯ 采⽤HD 信号输⼊时 [1125 (1080) / 60i·50i·60p·50p·24p·25p·30p·24sF, 1250 (1080) / 50i, 750 (720) / 60p·50p]: 采⽤PC信号输⼊时: 4:3 全⽅位扩⼤ 16:9 采⽤PC信号输⼊时: 采⽤SD信号输⼊时 (525 (480) / 60i·60p, 625 (575) / 50i·50p): 4:3 全⽅位扩⼤ 16:9 边缘扩⼤ Mode2 说明： 请注意当把监视器放在公共场合⽤于商业⽬的或公开展览时，使⽤宽⾼⽐模式选择功能来缩⼩或放⼤图像，就可能触 犯版权法。在未取得版权所有者允许的情况下出于商业⽬的展览或改动他⼈受到专利权保护的资料是被禁⽌的。 每个输⼊端⼦的宽⾼⽐模式均会被单独记忆储存下来。 切勿让画⾯以4:3模式显⽰过长的时间，否则会导致等离⼦监视器的屏幕上出现永久的残像。 All Aspect 这款等离⼦监视器可以使您享受到观赏最⼤尺⼨图像的乐趣，包括宽银幕电影格式的画⾯。 [从监视器上] 反复按此键来选择所需的宽⾼⽐： 欲了解宽⾼⽐模式的详情，请参阅“宽⾼⽐模式列表”。（详见第46页） 每次按下ENTER键时，宽⾼⽐模式均会发⽣变化。 宽⾼⽐模式 可从以下 3 个模式中选择宽⾼⽐模式。对 Options 菜单中的 “Aspect mode” 模式设置进⾏设置。 （详见第 43 页） Mode1, Mode2, All Aspect 出⼚设置为 “Mode1”。 [3D 图像和 4k2k 信号的宽⾼⽐模式] 本宽⾼⽐固定为 “16:9”，不能转换。 Mode1（出⼚设定） 采⽤PC信号输⼊时: 采⽤HD 信号输⼊时[1125 (1080) / 60i 50i 60p 50p 24p 25p 30p 24sF, 1250 (1080) / 50i, 750 (720) / 60p 50p]: 采⽤HD 信号输⼊时[1125 (1080) / 60i 50i 60p 50p 24p 25p 30p 24sF, 1250 (1080) / 50i, 750 (720) / 60p 50p]: 4:3 Zoom 16:9 4:3 Zoom1 16:9 Just Zoom2 Zoom3 14:9 4:3 Full Zoom1 16:9 Just1 Zoom2 Zoom3 14:9 Just2 4:3 (1) 4:3 (2) 4:3 全⽅位扩⼤ 16:9 4:3全屏 全⽅位扩⼤1 边缘扩⼤ 全⽅位扩⼤2 全⽅位扩⼤3 4:3 16:9 4:3全屏 全⽅位扩⼤ 边缘扩⼤ 4:3 16:9 采⽤SD信号输⼊时 (525 (480) / 60i·60p, 625 (575) / 50i·50p): 采⽤SD 信号输⼊时(525 (480) / 60i 60p, 625 (575) / 50i 50p): 4:3 全⽅位扩⼤1 16:9 全⽅位扩⼤2 全⽅位扩⼤3 边缘扩⼤ 19 观看3D影像 通过使⽤ 3D 眼镜（可选），可尽享内容或节⽬与 3D 效果兼容的 3D 图像。 说明： 需要3D 红外发射器（可选）和 3D 眼镜（可选）才可观看显⽰器中的 3D 图像。 有关详细信息，请参阅3D 红外发射器和 3D 眼镜的说明书。 本监视器⽀持的3D格式有“帧序列*1”、“左右格式*2”和“上下格式*3”。 *1: 该 3D 格式为左右眼提供的画⾯经⾼清录制并交替播放 *2, *3: 其它可⽤ 3D 格式 观看3D影像 以3D效果观看帧序格式的内容（如3D兼容的蓝光碟⽚等） 通过HDMI电缆（详见第10页）连接3D兼容播放机并播放内容。 · 使⽤全连接HDMI兼容电缆。 · 请仔细阅读播放机说明书来设置播放机。 · 如您使⽤的是⾮3D兼容播放机，影像将⽆法显⽰3D效果。 以3D效果播放3D模式以外的帧序模式视频。 观看前请在“3D图像格式”中选择适当的图像格式（详见第35页）。 · 如果您使⽤不兼容3D的播放机，您仍可以“左右格式”和“上下格式”来播放视频。 · 本服务可⾏性请征询内容或节⽬的供应商。 启动三维⽴体眼镜 · 请参阅 3D 眼镜说明书以便操作。 佩戴上三维⽴体眼镜 观看3D影像 说明： · 如室内灯光为荧光灯（50 Hz）且在使⽤三维⽴体眼镜时灯光闪烁，请关闭荧光灯。 · 如三维⽴体眼镜佩戴时上下或前后颠倒，3D内容将⽆法正常显⽰。 · 三维⽴体眼镜不得在观看3D图像以外的情况下使⽤。佩戴三维⽴体眼镜时很难看清液晶显⽰屏幕（如电脑显⽰器， 数字时钟，或计算器显⽰屏等）。 · 不得将三维⽴体眼镜作为太阳镜使⽤。 ·3D效果可能因个⼈感官体验不同⽽产⽣差异。 20 3D眼镜故障排除 各种3D图像格式及输⼊信号格式的画⾯⽰意表格 现象 检查 ⽆法观看3D影像 · 三维⽴体眼镜是否打开？ · 确保“3D设定”中的“3D显⽰”设置为“3D”。（详见第35页） · ⼀些3D信号可能⽆法被⾃动识别，请在“3D设定”中设置“3D图像格 式”，以符合图像格式。（详见第35页） · 请确认监视器的红外传感器和3D眼镜之间不存在任何障碍物。若三维 ⽴体眼镜停⽌接收红外线信号约5分钟，三维⽴体眼镜将⾃动关闭。 ·确认使⽤三维⽴体眼镜的可⽤范围。 · 由于个⼈原因可能很难或者⽆法看到3D影像，尤其在使⽤者左右眼睛 视⼒不同的情况下。 请在使⽤三维⽴体眼镜之前，采取必要的步骤（佩戴眼镜等）矫正视 ⼒。 三维⽴体眼镜⾃动关闭 · 请确认监视器的红外传感器和3D眼镜之间不存在任何障碍物，并且3D 眼镜处于覆盖范围之内。若三维⽴体眼镜停⽌接收红外线信号约5分 钟，三维⽴体眼镜将⾃动关闭。 三维⽴体图像有问题 · 检查“3D图像序列”的设置。(详见第35页) 三维⽴体眼镜电源按钮按下时指⽰灯不亮 · 该电池可能电量低。请更换电池。 如图像显⽰不当，请参照下列表格选择正确的3D图像格式设置。 3D 图像格式 输⼊ 信号格式 ⾃动 左右格式 上下格式 源格式 左右格式 标准 上下格式 标准 标准格式 (2D) 标准 标准 当输⼊信号⽆法正确识别 如“3D显⽰”设置为“3D”，画⾯将显⽰3D效果。如设置为“2D”，将⽆法显⽰3D效果。 · 画⾯显⽰可能因使⽤的播放机或播送来源不同⽽与上述⽰意表格说明内容有所差异。 观看3D影像 21 屏幕菜单显⽰ 遥控器 监视器 1 显⽰菜单画⾯ 反复按此键 每次按下MENU键，菜单画⾯均会切换。 2 选择选项 选择 按 选择 3 设置 调整 按 调整 4 退出菜单 反复按此键 按此键选择 (范例：图像菜单) 图像位置／⼤⼩ ⾃动设置 ⽔平位置 返回到标准 横向⽐率调整 垂直位置 纵向⽐率调整 时钟相位 标准 0 0 0 0 显⽰模式 ⽔平垂直适应 过扫描 关 0 点时钟 0 箝位位置 0 25 0 0 0 5 图像 标准 返回到标准 标准 亮度 清晰度 图像模式 ⾊彩 对⽐度 ⾊调 ⾼级设定 内存保存 ⽩平衡 标准 内存读取 内存编辑 3D设定 屏幕保护 信号 延长使⽤寿命设定 输⼊状态显⽰ 关 PC ⾃动电源管理 关 ⾃动关机功能 关 屏幕显⽰语⾔ 中⽂ 节能模式 初始设定 图像位置／⼤⼩菜单 菜单显⽰列表 (详见第22-24页) (详见第25-33页) (详见第34-41页) 图像菜单 初始设定菜单 按 按 键返回上⼀级的菜单 正常观看 图像 图像位置／⼤⼩ 初始设定 (例: 图像菜单) 25 0 0 0 5 图像 标准 返回到标准 ⾼级设定 内存保存 ⽩平衡 标准 内存读取 内存编辑 亮度 图像模式 ⾊彩 对⽐度 清晰度 ⾊调 标准 图像位置／⼤⼩ ⾃动设置 ⽔平位置 返回到标准 横向⽐率调整 垂直位置 纵向⽐率调整 时钟相位 标准 0 0 0 0 显⽰模式 ⽔平垂直适应 过扫描 关 0 点时钟 0 箝位位置 0 22 调整图像位置/⼤⼩ 1 按此键显⽰图像位置/⼤⼩菜单。 按此键来选择需调整的菜单。 按此键调整该菜单。 按此键退出调整模式。 3 2 说明: 如果接收录像机或DVD播放机的“Cue”或“Rew”信号，图像位置会发⽣上移或下移。此时，图像位置/⼤⼩功能则⽆ 法对这种图像位置的移动加以控制。 说明： ⽆法调节的菜单会呈灰⾊。 可调节的菜单会因信号输⼊及显 ⽰模式的不同⽽不同。 4 ⾃动设置 在RGB或PC信号输⼊时，⾃动调整⽔平位置/垂直位置、横向⽐率/纵向⽐率、点时钟和时钟相位。 此设置在以下条件下启⽤： 如果信号不是 PC 格式，则此设置仅在 “过扫描”（详见第 23 页）为 “关” 且 横向⽐率调整/纵 向⽐率调整 未⾃动调节时才启⽤。 在下列条件下此设置⽆效： 宽⾼⽐设置为“边缘扩⼤”时。 “窄扫描” 设置为 “开” 使⽤遥控器 当按下遥控器上的 键时,“⾃动设置”执⾏。 不启⽤⾃动设置时，显⽰“⽆效”。 ⾃动模式 当“Options”菜单中的“Auto Setup”设置为“Auto”时(详见第43页)，进⾏以下操作后将开始⾃动调整位置： 打开监视器电源 切换输⼊信号 说明: 如果点时钟频率为162 MHz或更⾼，点时钟和时钟相位将不能启⽤。 当RGB数字信号输⼊时，点时钟和时钟相位将不能启⽤。 暗的、模糊的或者裁切不正的图像输⼊时，⾃动设置功能可能⽆法启⽤。这种情况下，请换⼀幅边缘和 其他物体均显⽰清晰地明亮的图像，然后再尝试⾃动设置。 某些信号输⼊时，⾃动设置后可能会出现位置不正，请根据需要微调图像位置／⼤⼩。 如果⾃动设置⽆法正确调整垂直频率60Hz的XGA信号(1024×768@60Hz、1280×768@60Hz和 1366×768@60Hz)，请预先在“XGA 模式”(详见第36页)中选择相应的信号，可能会正确执⾏⾃动设置。 当信号的附加信息被叠加到了有效的图像期间外，同步信号与图像信号之间的时间间隔太短或图像信号 中添加了三级同步信号时，⾃动设置⽆法起到很好的作⽤。 如果⾃动设置⽆法正确调节，选择 “返回到标准” ⼀次并按下 OK 按钮，然后⼿动调节图像位置／⼤ ⼩。 23 调整图像位置/⼤⼩ ⽔平位置 调整⽔平位置。 垂直位置 调整垂直位置。 横向⽐率调整 调整⽔平尺⼨。 纵向⽐率调整 调整垂直尺⼨。 点时钟 (在RGB和PC输⼊信号模式) 当屏幕上显⽰条形图像时，可能会出现周期性条形图像⼲扰(噪声)。 如果出现这种情况，调整此功能，可将噪声降低到最⼩。 时钟相位 (在RGB和PC输⼊信号模式) 消除闪烁与变形。 过扫描 打开图像过扫描开/关。 可配置信号如下： 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125 (1080) / 50i·60i·24sF·24p·25p·30p·50p· 60p,1250 (1080) / 50i (RGB, DVI, SDI, HDMI) 开 关 说明: 当设置为“关”时，“横向⽐率调整”和“纵向⽐率调整”不能进⾏调整。 当 “窄扫描” 设置为 “开” 时，此设置将为⽆效。 箝位位置 (在RGB输⼊信号模式) 当图像的⿊⾊区域部分由于曝光不⾜或微带绿⾊⽆法呈现细节时调整箝位位置。 箝位位置调整的最佳值 由于曝光不⾜(中断)引起⿊⾊区域部分⽆法呈现细节时 → 引起最少中断的即是最佳值。 当⿊⾊区域部分微带绿⾊时 → 没有引起中断的取消微带绿⾊即是最佳值。 窄扫描 调节屏幕上的图像显⽰尺⼨。 关: 设置屏幕上的图像显⽰尺⼨。 开: 将图像显⽰⼤⼩设置约为正常图像显⽰的 95 % 。 关 开 说明: 当选项菜单中的 “Studio mode” 为 “On” 时，可以修改 “窄扫描”。当 “Studio mode” 为 “Off” 时，此设置为 “关” 且不可调节。（详见第 43 页） 此设置仅在输⼊信号为如下时才有效； 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/30p, 1125/60p, 1125/50p, 1250/50i (RGB, DVI, SDI, HDMI) 当 “窄扫描” 设置为 “开” 时，可以调节“图像位置／⼤⼩” 中的 “⽔平位置” 和 “垂 直位置” 。 有关 DVI、SDI 的相应信号，请参阅每个电路板的操作说明书。 24 图像调整位置/⼤⼩ 当“图像位置/⼤⼩”菜单显⽰时，任何时候按下遥控器上的 键或是选择“返回到标准”时，按下功能启⽤OK 键，所有的调整值都会恢复到出⼚设定值。 帮助提⽰( / 返回到标准 标准化) 显⽰模式 选择模式以在 4096 x 2160 (17:9) 显⽰屏上显⽰ 1920 x 1080 (16:9) 图像。 图像根据宽⾼⽐模式调节⼤⼩并⽔平或垂直放⼤，或遮蔽侧边。 例如：宽⾼⽐为 16:9 显⽰模式 垂直放⼤ ⽔平放⼤ 侧边遮蔽 图像 ⽔平适应 V：16/15 倍 H：16/15 倍 未调节 垂直适应 V：相同⼤⼩ H：相同⼤⼩ 已调节 ⽔平垂直适应 V：相同⼤⼩ H：16/15 倍 未调节 说明: 当输⼊信号为 4k2k 或 2k1k 信号时，则设置取消。 ⿊⾊扩张 γ校正 输⼊信号强度 ⾼级设定 标准 返回到标准 Ｂ截⽌ Ｒ驱动 Ｒ截⽌ Ｇ截⽌ Ｇ驱动 Ｂ驱动 0 0 2.2 真实影院 关 演播室增益 关 降噪 ⾊域 关 0 0 0 0 0 0 25 0 0 0 5 图像 标准 返回到标准 标准 亮度 清晰度 图像模式 ⾊彩 对⽐度 ⾊调 ⾼级设定 ⽩平衡 标准 25 1 2 按此键显⽰图像菜单。 按此键选择需调整的菜单。 观看菜单后的图像以选择所需的相关参数。 选择和调整各选项。 当“图像”菜单显⽰时，任何时候按下遥控器上的 键或是选择“返回到标准”时，按下功能启⽤OK键，所有的 调整值都会恢复到出⼚设定值。 帮助提⽰( / 返回到标准 标准化) 说明: ⽆法调节的菜单会呈灰⾊。可调节的菜单会因信号输⼊及菜单设定的不同⽽发⽣变化。 图像调整 按下“ ”或“ ” 进⾏模式间的相互切换。 标准 监视器 最佳 影院 标准 ⽤于标准环境中(晚间照明)观赏节⽬。 该菜单会选择正常⽔平的亮度与对⽐度。 最佳 ⽤于在较明亮的环境中观赏节⽬。 该菜单会选择⽐正常⽔平的亮度与对⽐度更⾼些 的模式。 影院 最适合播放电影。 监视器 在创建⼴播与电影内容时使⽤。有了本画⾯，即使 整体平均图像电平(APL)改变，具有同样信号电平的 画⾯区域亮度不会改变。 说明: 在图像模式中选择“监视器”时，以下菜单项则不可 进⾏设置。 图像菜单：对⽐度 延长使⽤寿命设定：最⼤亮度限制(详见第38页） 初始设定菜单：节能模式(详见第34页） 如果您想将所选图像的画质与颜⾊做其他的改变，请 使⽤图像菜单中的各个项⽬进⾏调整。(详见下⼀页) ⾼级设定 可以以专业的⾓度对图像进⾏精细的调整。 (详见下⼀页) 按此键进⼊⾼级设定。 按 下 “ ” 或 “ ” 键 进 ⾏ 模 式 间 的 相 互 切 换 。 * 选项菜单中的 “Studio mode” 为 “On” 时，则 可以修改 “演播室”。(详见第43页） 标准⾊调: 中间⾊温。 暖⾊调: 含淡红⾊调的颜⾊。 暖⾊调2: 含淡红⾊调的颜⾊ (6100K)。 暖⾊调3: 含淡红⾊调的颜⾊ (5600K)。 演播室: ⼯作室查看的最佳⾊温 (3200K)。 冷⾊调: 含浅蓝⾊调的颜⾊。 暖⾊调2 暖⾊调3 暖⾊调 标准⾊调 演播室* 冷⾊调 26 图像调整 ⾼级设定 事 项 效 果 具体情况 ⿊⾊扩张 低 ⾼ 使图像的暗处调节得富有深度层次。 输⼊信号 强度 低 ⾼ 对极亮或很难看见的部分进⾏调整。 校正 下 上 S曲线 2.0 2.2 2.6 “⽩平衡” 调整 低 ⾼ R/G/B驱动: 调整亮红、亮绿或亮蓝区域的⽩平衡。 R/G/B截⽌: 调整暗红、暗绿或暗蓝区域的⽩平衡。 ⾃动增加暗信号的亮度。 进⾏以下的“⽩平衡”调整。 1. 使⽤“R驱动”、“G驱动”、“B驱动”的设置调整明亮部分的⽩平衡。 2. 使⽤“R截⽌”、“G截⽌”、“B截⽌”的设置调整暗⾊部分的⽩平衡。 3. 重复步骤1和步骤2的操作进⾏调整。 步骤1和步骤2的调整会相互影响，所以在调节时要交替地进⾏各项调节，才 能取得好的效果。 真实影院 关 开 该功能设为“开”时，该监视器会试图再现更⾃然的信号画⾯，如以每秒24帧的 速度记录的电影图像。如果图像不稳定，请将其设为“关”。 说明: 设为“开”时，该设置仅会对以下信号输⼊产⽣影响： ·525i (480i)、625i (575i)、1125 (1080) / 60i 演播室增益 关 开 当画⾯过于明亮时，锐化对⽐以获得更好的画质。 关:“演播室增益”禁⽤。 开:“演播室增益”启⽤。 说明: · 当“Options”菜单的“Studio mode”为“On”时，可以对“演播室增益” 进⾏更改。当“Studio mode”为“Off”时，此设置为“关”，不能更改。 （详见第43页） · 此设置仅在以下输⼊信号有效。 RGB (analog)、SDI、HDMI 事 项 效 果 调 整 对⽐度 低 ⾼ 选择适当的空间亮度与厚度。 亮度 暗 亮 调整更易于观赏的暗⾊图像， 如夜间场景与⿊细线条。 ⾊彩 低 ⾼ 调整颜⾊的饱和度。 ⾊调 红 绿 调整⾄⾃然的肤⾊。 清晰度 低 ⾼ 调整图像的清晰度。 说明： · 每个图像模式的各项功能⽔平(对⽐度、亮 度、⾊彩、⾊调与清晰度)均可改变。 · 各种输⼊模式下，标准、最佳、影院与监视器 模式的具体设置均会被依次记忆存储下来。 · 在对⽐度中，如果对明亮图像增加对⽐度或 者对暗图像降低对⽐度，则不会有明显的对 ⽐度变化。 说明: 各输⼊端⼦的调整值会被分别记忆存储下来。 应将调整范围值⽤作为调整参考。 27 降低马赛克⼲扰 数码图像减噪 降噪 降低蚊状⼲扰 关 关 ⾼级 关 降低马赛克⼲扰 数码图像减噪 降低蚊状⼲扰 关 关 关 降噪 ⾼级 降噪 关 按此键选择降噪。 按此键选择“关”、“最⼩”、“中间”、“最⼤”、 “⾼级”。 图像调整 分别设置这三种降噪功能。 按此键选择“⾼级”。 1 按此键选择数码图像减噪,降低 蚊状⼲扰，降低马赛克⼲扰。 按此键选择“关”、“最⼩”、 “中间”、“最⼤”。 2 数码图像减噪: ⾃动减少图像的⼲扰。 降低马赛克⼲扰: 播放MPEG视频时减少马赛克⼲扰。 降低蚊状⼲扰: 播放MPEG视频时减少蚊状⼲扰。 说明: 应⽤PC信号输⼊时，⽆法对降噪进⾏调整。 ⾼级降噪 降噪 ⼀起设置以下三种数码图像降噪功能。 数码图像减噪，降低蚊状⼲扰，降低马赛克⼲扰 当“⾼级设定”菜单显⽰时，任何时候按下遥控器上的 键或是选择“返回到标准”时，按下功能启⽤OK键，所 有的调整值都会恢复到出⼚设定值。 帮助提⽰( / 返回到标准 标准化) 28 图像调整 ⿊⾊扩张 γ校正 输⼊信号强度 ⾼级设定 标准 返回到标准 B截⽌ R驱动 R截⽌ G截⽌ G驱动 B驱动 0 0 2.2 真实影院 关 演播室增益 关 降噪 ⾊域 关 0 0 0 0 0 0 进⼊ 选择 ⾊域 ⾊域 原始 选择项⽬并设定。 ⾊彩空间调整（⾊域） 更改颜⾊空间为BT.709标准⾊度信号点并进⾏微调。 更改 选择 ● ⾊域 数码影院⾊彩系统：设置⾊域以重现电影原⾊。 ⾃定义： 启⽤⾊彩空间调整，⾊彩空间调整设置将在“编辑”中得到反映。 原始：禁⽤⾊彩空间调整，图像将以⾯板的原始⾊域显⽰。 HDTV⾊域：更改颜⾊空间为BT.709标准⾊度信号点。 说明： ·各输⼊端⼦和“图像模式”的设置会被分别记忆存储下来。 ·对于3D图像，此设置为“原始”，且不可设定。 ● 编辑 对⾊彩空间进⾏微调。 说明： ·此设置在“⾊域”设定为“⾃定义”时可⽤。 ·各输⼊端⼦和“图像模式”的设置会被分别记忆存储下来。 1 选择“编辑”。 进⼊ 选择 2 选择调整项⽬。 选择 3 更改数值。 [直接输⼊数值] 直接输⼊ ⾄ 之间的数值 按 将取消数值更改。 按 键。 [使⽤▲▼键调整] 按 键。 使⽤▲▼键更改数值。 按 键。 4 按 键。 调整结束。 R⽐率 R G B G⽐率 B⽐率 重置 65535 2900 0 2110 65535 0 0 1760 65535 ⾊域 ⾊域 ⾃定义 编辑 29 图像调整 ● 重置 重置⾊彩空间的调整值。 说明： 此设置仅反映所选的输⼊端⼦和“图像模式”。 1 选择“重置”。 R⽐率 G⽐率 B⽐率 R G B 重置 65535 2900 0 2110 65535 0 0 1760 65535 ⾊域 ⾊域 ⾃定义 编辑 进⼊ 选择 2 选择“是”。 是 否 重置 ⾊域 选择 设置 ● ⾊度图 显⽰代表当前⾊彩空间的RGB三⾓形。 ⾊域：⾃定义 — 原⽣ — ⾃定义 y x ⽩线：“原⽣”设定的⾊域（原始⾊域）。 黄线：“⾃定义”设定的⾊域（当前⾊域）。 30 ⾃定义图像质量 多达16种组合的图像调整值(图像菜单和⾼级设定菜单中的)能以⽂档形式储存在本监视器内存中，应⽤它们可以快速 得到您想要的图像设置。 说明： 如果内存保存和内存读取的设置项（图像菜单和⾼级设定）设置不相同，则其不会反映内存读取。 ⾃定义图⽚ 18 0 0 0 3 ⽩平衡 关 图像 标准 最佳 标准 返回到标准 亮度 图像模式 ⾊彩 对⽐度 清晰度 ⾊调 ⾊调增强器 ⾼级设定 内存保存 内存读取 内存编辑 25 0 0 0 5 图像 标准 影院 标准 返回到标准 亮度 清晰度 图像模式 ⾊彩 对⽐度 ⾊调 ⾼级设定 ⽩平衡 25 0 0 0 5 图像 标准 影院 标准 返回到标准 亮度 清晰度 图像模式 ⾊彩 对⽐度 ⾊调 ⾼级设定 ⽩平衡 0 0 0 0 0 图像 标准 返回到标准 标准 亮度 清晰度 图像模式 ⾊彩 对⽐度 ⾊调 ⾼级设定 ⽩平衡 标准 原始图⽚ 将图像调整值保存到 MEMORY1中 保存设置 应⽤MEMORY1的设置 读取设置 MEMORY1 MEMORY2 MEMORY3 MEMORY4 MEMORY16 编辑设置 删除或重命名保存 设置的⽂档 保存设置(详见第31页) 读取设置(详见第32页) 编辑设置(详见第33页) MY PICTURE MEMORY2 MEMORY3 MEMORY4 MEMORY16 31 ⾃定义图像质量 保存设置 按照如下步骤将图像调整值以⽂档的形式保存。 说明: 若设定在“延长使⽤寿命设定”中被锁定，设置⽆法被保存到⽂档中。 1 在图像菜单和⾼级设定菜单中指定图像质量。 (详见第25, 26页) 2 在图像菜单中选择“内存保存”。 内存保存 内存编辑 内存读取 2 进⼊ 1 选择 3 选择⼀个⽂档保存图像调整值。 内存保存 MEMORY2 MEMORY3 MEMORY4 MEMORY1 2 设定 1 选择 “﹡”出现在已经保存有调整值的⽂档名前。 4 选择“是”。 保存调整值到“MEMORY1” 内存保存 否 是 5 为⽂档输⼊名称 输⼊⽂档名 ⽂档名最多可为40个字符。 输⼊时请在屏幕键盘中选择字符。 在下表中随⼼所欲地编辑默认的⽂档名。 A MEMORY1█ B C D E F G H I J K L M 全部删除 N O P Q R S T U V W X Y Z 删除 空格 a b c d e f g h i j k l m n o p q r s t u v w x y z 0 1 2 3 4 5 6 7 8 9 ! ” # $ % & ’ + – / = ? _ ` | ~ < > ( ) [ ] { } , @ \ . ; : 内存名称输⼊ 确定 取消 举例：如何输⼊“MY PICTURE” 1 选择“全部删除” MEMORY1█ 删除全部字符。 若要删除单个字符，选择“删除”。 2 选择“M”. M█ 输⼊下⼀个字符。 3 选择“Y”. MY█ 4 选择“空格”. MY █ 6 完成输⼊⽂档名后，选择“确定”。 取消保存⽂档名，选择“取消”。 A MY PICTURE█ B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z 0 1 2 3 4 5 6 7 8 9 ! ” # $ % & ’ + – / = ? _ ` | ~ < > ( ) [ ] { } , @ \ . ; : 全部删除 删除 空格 内存名称输⼊ 取消 确定 1 选择 2 设定 1 选择 2 设定 1 选择 2 设定 32 内存名称： <从图像菜单读取设置> 1 在图像菜单中选择“内存读取”。 内存保存 内存读取 内存编辑 进⼊ 选择 2 选择⽂档读取设置。 3. [ ] 4. [ ] MEMORY2 MEMORY3 MEMORY4 MEMORY1 2. [ ] 1. [ ] 内存读取 设定 选择 <从遥控器的 读取设置> 1 按 列出设置。 2 选择⽂档读取设置。 3. [ ] 4. [ ] MEMORY2 MEMORY3 MEMORY4 MEMORY1 2. [ ] 1. [ ] 内存读取 设定 选择 <直接从遥控器读取设置> 要读取设置1-9 1 按 – 范围内的按键。 2 选择“是”。 内存读取 否 从“MEMORY2”读⼊ 是 选择 设定 要读取设置10–16 举例：要读取设置16 1 按 。 设置编号将显⽰在屏幕的右上⾓。 2 选择“是”。 内存读取 否 从“MEMORY16”读⼊ 是 选择 设定 读取设置 读取保存在⽂档中的设置并如下应⽤图像调整值。 说明： ·所读取的⽂档内保存的设置是根据所选择的输⼊端⼦储存在内存中的。(详见第15页) ·若设定在“延长使⽤寿命设定”中被锁定，设置⽆法被保存到⽂档中。 ⾃定义图像质量 读取设置时，将显⽰设置⽂档名。 33 如下删除或重命名保存设置的⽂档。 <删除保存在⽂档中的设置> 1 在图像菜单中选择“内存编辑”。 内存保存 内存编辑 内存读取 2 选择“内存删除”。 内存编辑 内存名称更改 内存删除 3 选择要删除其保存的设置的⽂档然后删除。若要删除 保存的全部设置，选择“全部删除”。 MEMORY2 MEMORY3 MEMORY4 MEMORY1 内存删除 全部删除 4 选择“是”。 否 是 内存删除 删除“MEMORY1”数据 <重命名⽂档> 1 在图像菜单中选择“内存编辑”。 内存保存 内存编辑 内存读取 2 选择“内存名称更改”。 内存编辑 内存名称更改 内存删除 3 选择要重命名的⽂档。 MEMORY2 MEMORY3 MEMORY4 MEMORY1 内存名称更改 4 为⽂档输⼊名称。 输⼊⽂档名 详见第31页 █EMORY1 M A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z 0 1 2 3 4 5 6 7 8 9 ! ” # $ % & ’ + – / = ? _ ` | ~ < > ( ) [ ] { } , @ \ . ; : 内存名称输⼊ 确定 取消 全部删除 删除 空格 5 完成输⼊⽂档名后，选择“确定”。 取消保存⽂档名，选择“取消”。 取消 确定 ⾃定义图像质量 2 进⼊ 1 选择 2 进⼊ 1 选择 2 设定 1 选择 2 设定 1 选择 2 设定 1 选择 2 设定 1 选择 1 选择 2 设定 1 选择 2 设定 1 选择 2 设定 编辑设置 34 3D设定 屏幕保护 信号 延长使⽤寿命设定 输⼊状态显⽰ YUV/RGB 关 PC ⾃动电源管理 关 节能模式 初始设定 屏幕显⽰语⾔ 中⽂ ⾃动关机功能 关 RGB 初始设定菜单 按此键显⽰初始设定菜单。 按此键选择需调整的菜单。 按此键调整该菜单。 按下退出菜单。 2 3 节能模式 关 开 该功能开时，等离⼦监视器的明亮度会受到抑制，从⽽减少耗电量。 PC ⾃动电源管理 1 关 开 当本功能处于开启状态时，它在以下条件下会⾃动打开或关闭。 在 PC 信号输⼊模式下，在 30 秒左右没有检测到画⾯（HD/VD 同步信号）： → 电源关闭（待机）；电源指⽰灯变为桔黄⾊。 在后来检测到画⾯（HD/VD 同步信号）时 ： → 电源打开 ；电源指⽰灯变为绿⾊。 说明: ·本功能仅在 PC 信号输⼊模式下运⾏。 ·当在“同步信号”设为“⾃动”时本功能有效。（详见第 36 页） ⾃动关机功能 关 开 ⽆信号时，监视器的电源供应关闭。 当设置为开时，监视器的电源供应在输⼊信号停⽌10分钟之后关闭。 YUV/RGB信号输⼊选择 当 DVI-D 端⼦板 (TY-FB11DDC) 安装到本机上时，会显⽰此菜单。 YUV RGB 从连接⾄DVI输⼊端⼦的信号源中选择匹配的信号。 YUV 信号 “YUV” RGB 信号 “RGB” 35 屏幕显⽰语⾔ 选择常⽤语⾔。 可选语⾔ 如果3D图像未正确显⽰或看起来有异常，请调整并设定3D设置。 3D显⽰ 3D 2D 3D：使⽤3D眼镜。对于3D图像信号您可以观赏到3D图像，对于2D图像信号您可以观赏到2D图像。 2D：未使⽤3D眼镜。您可以观赏到图像⽽不是3D图像。 当设定为“3D”时，播放3D图像时将显⽰“3D”。 3D图像格式 设定3D图像⽅法。 ⾃动：3D图像将⾃动根据信号显⽰。 左右格式/上下格式：3D标准格式之⼀。根据需要选择这些格式。 源格式：按原格式显⽰信号。⽤于识别输⼊信号的格式类型。 3D图像序列 反转 标准 此功能⽤于校准左右图像切换的时间以及左右3D眼镜的快门切换时间。 如果您觉得深度感有些异常，请选择“反转”。 安全注意事项 显⽰观看3D图像时的注意事项。 进⼊ 选择 更改 选择 选择项⽬并设定。 3D设定 屏幕保护 信号 延长使⽤寿命设定 输⼊状态显⽰ 关 PC ⾃动电源管理 关 节能模式 初始设定 屏幕显⽰语⾔ 中⽂ ⾃动关机功能 关 安全注意事项 3D设定 3D图像格式 3D图像序列 3D显⽰ 3D 标准 ⾃动 3D设定 初始设定菜单 .......(俄语) 36 初始设定菜单 信号菜单 说明: 信号设置菜单对于不同的输⼊信号显⽰不同的设定内容。 同步信号 信号 ⽔平频率 垂直频率 kHz Hz 63.98 60.02 信号格式 1280×1024/60 [ RGB ] ＸＧＡ模式 ⾃动 ⾃动 选择项⽬并设定。 3D设定 屏幕保护 信号 延长使⽤寿命设定 输⼊状态显⽰ 关 PC ⾃动电源管理 关 节能模式 初始设定 屏幕显⽰语⾔ 中⽂ ⾃动关机功能 关 RGB 信号菜单 24p平滑画质电影 信号 关 ⽔平频率 点时钟频率 kHz MHz 63.98 108.0 垂直频率 Hz 60.02 3D 24P电影模式 60Hz [ 数字 ] 信号格式 1280×1024/60 HDMI范围 ⾃动 Digital 信号菜单 输⼊信号显⽰ 显⽰频率和当前输⼊信号的种类。 本显⽰项⽬仅适⽤于 RGB/PC 与 Digital 输⼊信号。 显⽰范围 ： ⽔平 15-110 kHz 垂直 48-120 Hz 在数字信号输⼊时显⽰点时钟频率。 XGA 模式 当输⼊信号是模拟信号（PC)时该菜单将显⽰。本机⽀持三种类型的60Hz垂直频率的XGA信号,这三种信号分别带有不 ⽤宽⾼⽐和采样率(1,024×768@60Hz、1,280×768@60Hz和1,366×768@60Hz) ⾃动 1024×768 1280×768 1366×768 ⾃动: 从1024×768/1280×768/1366×768中⾃动选择。 根据观看⾓度或监视器分辨率的条件，切换设置以与输⼊信号相匹配，实现更清晰的图像。 说明: 另外在完成设置后，要确保对“图象位置/⼤⼩”菜单的各选项进⾏必要调节(例如选项“⾃动设置”)。 (详见第22页) 同步信号 此功能仅在从PC IN端⼦输⼊时运⾏。 设置RGB同步信号 确认输⼊模式已设置为RGB输⼊模式(该设置仅适⽤于RGB输⼊信号)。 ⾃ 动: ⾃动选择H & V 同步或复合同步。如果两种信号同时输⼊，那么⾃动选择H & V 同步。 绿⾊同步: 从G 端⼝上输⼊复合同步和视频G 信号的复合信号。 VBS : 使⽤从HD 端⼦输⼊的复合同步信号。 SDI导通 设置Dual Link HD-SDI信号端⼦板(TY-FB11DHDC)的Active Through功能。 关 开 开: 启⽤Active Through 关: 禁⽤Active Through。 说明: 只有选择安装了Dual Link HD-SDI信号端⼦板(TY-FB11DHDC)的插槽时，该菜单的设置才可被执⾏。 场频控制 减少50Hz/25Hz输⼊信号的屏幕图像闪烁。 关 开 说明: 只有2D图像的50Hz/25Hz信号输⼊⽅可激活此功能。 2 更改 1 选择 2 进⼊ 1 选择 37 初始设定菜单 24p 平滑画质电影 观赏 2D 或 3D 图像时，每秒 24 帧拍摄的图像将以平滑 的⽅式显⽰。 关 开 说明 ： 只有 2D 或 3D 图像的 24p 信号输⼊⽅可设定此功能。 3D 24p 电影模式 对于3D图像，设定以每秒24帧拍摄的图像。 60Hz 48Hz 60Hz：增加帧的数量以再现更为⾃然的运动图像。 48Hz：以类似于电影的⽅式再现图像。 说明： 只有3D图像的24p信号输⼊⽅可设定此功能。 1 功能选择 画⾯反转保护 : 屏幕上将会显⽰负像。 ⽩条滚动保护 : ⽩条将从左⾄右滚动，图像不被显⽰。 叠加滚动带 : 图像亮度降低，且有⽩条在上⾯滚动。 ⽩⾊画⾯ : 整个屏幕变成⽩⾊。 说明: 当输⼊信号为 4k2k 信号时，仅可选择 “⽩条滚动保护” 和 “⽩⾊画⾯”。 2 开机设置 选择“开机”。 屏幕保护 开机 功能选择 画⾯反转保护 屏幕保护 开机 功能选择 画⾯反转保护 3D设定 屏幕保护 延长使⽤寿命设定 输⼊状态显⽰ 关 PC ⾃动电源管理 关 ⾃动关机功能 关 屏幕显⽰语⾔ 中⽂ 节能模式 初始设定 信号 屏幕保护 切勿让静⽌图像显⽰过长的⼀段时间，尤其是以4:3模式显⽰的图像。 如果必须持续显⽰该图像，那么应该使⽤屏幕保护来加以维护。 屏幕保护 开机 功能选择 画⾯反转保护 2 进⼊ 1 选择 2 更改 1 选择 按此键开始屏幕保护。 屏幕上的画⾯会消失，⽽屏幕保护会被启动。 若要在开启后停⽌屏保，请按任意键。 说明：当监视器关闭后，屏幕保护将被解除。 2 设定 1 选择 HDMI 范围 根据 HDMI 1 和 HDMI 2 端⼦发出的输⼊信号改变动态范围。 视频(16-235) 完全(0-255) ⾃动 视频(16-235)：如果输⼊信号为全范围，例如：个⼈电脑的HDMI端⼦输出 完全(0-255)：如果输⼊信号为全范围，例如：个⼈电脑的HDMI端⼦输出 ⾃动: 根据输⼊信号⾃动在“视频(16-235)”和“完全(0-255)”之间切换动态范围。 说明： 仅可为 HDMI 1 和 HDMI 2 端⼦输⼊设置本功能。 SDI信号格式 仅在信号输⼊⾄ 4K SDI IN 端⼦时启⽤。 选择 4K SDI IN 端⼦的输⼊信号格式。 对于 3,840/30p 或 3,840/24p 信号输⼊： ⾃动 YCbCr(4:4:4) 10bit RGB(4:4:4) 10bit YCbCr(4:2:2) 12bit YCbCr(4:4:4) 12bit RGB(4:4:4) 12bit 对于 4,096/24p 信号输⼊： ⾃动 RGB(4:4:4) 12bit XYZ(4:4:4) 12bit ⾃动: 根据输⼊信号⾃动选择信号格式。 ⽩条滚动保护 叠加滚动带 画⾯反转保护 ⽩⾊画⾯ 快速设置 ⾃定义设置 重设 延长使⽤寿命设定 38 延长使⽤寿命设定 边缘亮度调整 切勿以4:3模式显⽰图像过久，否则会导致显⽰区的两侧 留下残像。 为减少出现此类残像的风险，请将两侧调亮。 该功能可适⽤于⾮图像区域。 关:将两侧完全调⿊。 低:将⾮图像区域调⾄暗灰。 中:将⾮图像区域调⾄灰⾊。 ⾼:将⾮图像区域调⾄亮灰。 说明: ·将边缘亮度调整设置为⾼来减少残像的产⽣。 · 由于屏幕上所显⽰的图像各有不同，因此边缘可能会闪烁(在⿊/⽩间交替闪烁)。此时使⽤影院模式将会减少这种 闪烁。 边缘亮度调整 4:3 屏幕显⽰ 残像 可以进⾏以下设定以减少屏幕残像： 减少屏幕残像菜单 “延长使⽤寿命设定”使您可以将以下5个菜单(减少屏幕残像菜单)设置为推荐值或进⾏单独设置。 图像模式 对⽐度 “图像模式”和“对⽐度”与“图像”菜单(详见第25页)中的项⽬相同。此菜单中的设置将会反映在“图像”菜单中。 设为推荐值 单独设置 恢复出⼚设定 初始设定菜单 3D设定 屏幕保护 信号 延长使⽤寿命设定 输⼊状态显⽰ 关 PC ⾃动电源管理 关 ⾃动关机功能 关 屏幕显⽰语⾔ 中⽂ 节能模式 初始设定 2 进⼊ 1 选择 30 图像模式 对⽐度 延长使⽤寿命设定 最佳 边缘亮度调整 NANODRIFT屏幕保护 锁定设定 最⼤亮度限制 ⾼ 中 关 解锁 应⽤到当前输⼊ 应⽤到所有输⼊ 推荐设定 减少屏幕残像菜单 39 NANODRIFT屏幕保护 屏幕显⽰位置的移动可以轻微的减少显⽰⾯板的残像。 低-⾼: NANODRIFT屏幕保护运⾏时，以设定的时间间隔移动屏幕的显⽰位置。您可以设置屏幕显⽰的移动范围。 该操作可能导致部分屏幕所显⽰的画⾯出现看不到的情况。若您改变设置，图像由于位置移动⽽看不到的 地⽅将被遮起来。 说明: 当输⼊信号为 4k2k 信号时，不会显⽰掩码。 当开启“NANODRIFT”减少屏幕残像时，“NANODRIFT” 将显⽰在屏幕上。 PC NANODRIFT 16:9 最⼤亮度限制 开: 抑制图像对⽐度(最⾼亮度)。 说明: 如果⼀幅静⽌图像被观赏太长的时间，那么屏幕可能会稍稍变暗些。(详见第45页) 初始设定菜单 快速设置 将“减少屏幕残像”菜单设置为推荐设置。 全部菜单将锁定。 图像模式:标准 对⽐度:各机型的推荐设置 边缘亮度调整:⾼ NANODRIFT 屏幕保护: ⾼ 最⼤亮度限制:开 1 选择“快速设置”。 快速设置 ⾃定义设置 重设 延长使⽤寿命设定 2 选择要应⽤设置的输⼊项。 应⽤到当前输⼊ 应⽤到所有输⼊ 延长使⽤寿命设定 3 选择“是”。 否 是 延长使⽤寿命设定 应⽤到当前输⼊ 1 选择 2 设定 2 设定 1 选择 2 进⼊ 1 选择 40 初始设定菜单 ⾃定义设置 设置“减少屏幕残像”菜单的每个菜单。 1 选择“⾃定义设置”。 快速设置 ⾃定义设置 重设 延长使⽤寿命设定 2 将每个菜单设为推荐值：选择“推荐设定”。 30 图像模式 对⽐度 延长使⽤寿命设定 最佳 边缘亮度调整 NANODRIFT屏幕保护 锁定设定 最⼤亮度限制 ⾼ 中 关 解锁 应⽤到当前输⼊ 应⽤到所有输⼊ 推荐设定 每个菜单将会被设为与“快速 设置”相同的设置。 3 设置每个菜单。 30 图像模式 对⽐度 延长使⽤寿命设定 最佳 边缘亮度调整 锁定设定 最⼤亮度限制 ⾼ 关 解锁 应⽤到当前输⼊ 应⽤到所有输⼊ 推荐设定 NANODRIFT屏幕保护 中 4 若要锁定各菜单设置：将“锁定设定”设为“锁 定”。 30 图像模式 对⽐度 延长使⽤寿命设定 最佳 边缘亮度调整 最⼤亮度限制 ⾼ 关 锁定 推荐设定 NANODRIFT屏幕保护 锁定设定 应⽤到当前输⼊ 应⽤到所有输⼊ 中 某菜单被锁定后，将会变为灰⾊，⽆法进⾏设置。 ⽆法再在“图像”菜单中设置“图像模式”和“对 ⽐度”，这两项会标记有表⽰锁定状态的图标。 “返回到标准”，“内存保存”和“内存读取” 也⽆法 启⽤。 5 选择要应⽤设置的输⼊项。 30 图像模式 对⽐度 最佳 NANODRIFT屏幕保护 锁定设定 ⾼ 中 关 锁定 应⽤到当前输⼊ 应⽤到所有输⼊ 推荐设定 延长使⽤寿命设定 边缘亮度调整 最⼤亮度限制 6 选择 “是”。 否 是 延长使⽤寿命设定 应⽤到当前输⼊ 重设 将“减少屏幕残像”菜单重新设置为出⼚设定。所有菜单会被解锁。 1 选择“重设”。 3 选择“是”。 快速设置 ⾃定义设置 重设 延长使⽤寿命设定 否 是 延长使⽤寿命设定 重设当前输⼊ 2 选择要重新设置的输⼊项。 重设当前输⼊ 重设所有输⼊ 延长使⽤寿命设定 30 0 0 0 5 图像 标准 返回到标准 亮度 图像模式 ⾊彩 对⽐度 最佳 标准 延长使⽤寿命设定 ⽩平衡 清晰度 ⾊调 ⾼级设定 内存保存 内存读取 内存编辑 2 进⼊ 1 选择 2 设定 1 选择 2 调整 1 选择 2 调整 1 选择 2 设定 1 选择 1 选择 2 设定 2 进⼊ 1 选择 2 设定 1 选择 1 选择 2 设定 41 该功能能够改变输⼊信号的标识。 (详见第15页) 初始设定菜单 定制输⼊状态显⽰ 每按⼀次 或 键后，输⼊标签将发⽣变化。 ( 跳过 ): 按 INPUT 键将跳过输⼊。 HDMI1 HDMI2 输⼊状态显⽰ SLOT INPUT 4K-SDI 4K-DVI PC HDMI1 HDMI2 SLOT INPUT 4K-SDI 4K-DVI PC 说明: 设定项⽬与“选择输⼊信号”（详见第15页）的输⼊端⼦列 表相同。 2 进⼊ 1 选择 3D设定 屏幕保护 信号 延长使⽤寿命设定 输⼊状态显⽰ 关 PC ⾃动电源管理 关 ⾃动关机功能 关 屏幕显⽰语⾔ 中⽂ 节能模式 初始设定 2 更改 1 选择 Blu-ray3 Blu-ray2 Blu-ray1 原始 CATV VCR STB DVD2 DVD1 DVD3 ( 跳过 ) DVD4 Blu-ray4 选择输⼊端⼦并进⾏设定。 42 选项调整 项⽬ 调整 Onscreen display On:将以下所有选项显⽰在屏幕上： ·监视器电源 ·输⼊状态显⽰ ·⽆信号显⽰ ·静⾳及在按下 键之后定时关机的剩余时间。 Off: 隐藏以上所有的状态信息。 Initial input 当监视器打开时调整输⼊信号。 Off HDMI HDMI2 SLOT INPUT* 4K-SDI 4K-DVI PC * 当安装了可选端⼦板时显⽰“SLOT INPUT”。 说明: ·仅显⽰所调整的信号。(详见第15页) ·仅在“Input lock”被设置为“Off”时该菜单才可使⽤。 Input lock 锁定输⼊信号。 Off HDMI HDMI2 SLOT INPUT* 4K-SDI 4K-DVI PC * 当安装了可选端⼦板时显⽰“SLOT INPUT”。 说明: ·仅显⽰所调整的信号。(详见第15页) ·当菜单设置为“Off”时可以使⽤输⼊键。 1 按此键显⽰初始设定菜单。 5 按此键退出Options菜单。 2 4 3 按此键选择屏幕显⽰语⾔。 按此键3秒以上。 按此键选择“Options”。 按此键显⽰Options菜单。 按此键选择需调整的菜单。 按此键调整该菜单。 3D设定 屏幕保护 信号 延长使⽤寿命设定 输⼊状态显⽰ 关 PC ⾃动电源管理 关 ⾃动关机功能 关 屏幕显⽰语⾔ 中⽂ 节能模式 初始设定 Options On Onscreen display Off Initial input Off Input lock Off Button lock Off Remocon User level Enable Off-timer function Mode1 Aspect Mode Manual Auto Setup Off Studio mode 3D settings Function button assign 1 Scrolling bar Function button assign 2 Test patterns Function button assign 3 Blue only Function button assign 4 On 3D Safety Precautions V-Position H-Position 0 0 Options Shipping 43 选项调整 项⽬ 调整 Button lock Off MENU&ENTER On Off: 监视器上的所有按键均可使⽤。 MENU&ENTER: 锁住监视器右侧的 与 键 On: 锁住监视器右侧的所有按键。 请按照以下步骤设置按键锁定。 Off: 按 四次→按 四次→按 四次→按 MENU&ENTER: 按 四次→按 四次→按 四次→按 On: 按 四次→按 四次→按 四次→按 Remocon User level Off User1 User2 User3 Off: 您可以使⽤遥控器上的所有按键。 User1: 您可以使⽤遥控器上的 , , , , , , 键。 User2: 您可以使⽤遥控器上的 键。 User3: 锁住遥控器上的所有按键。 Off-timer function Enable: 将“定时关机功能”打开。 Disable: 将“定时关机功能”关闭。 说明: 设置为“Disable”时，定时关机会被取消。 Aspect Mode 从 3 个模式中按下 选择宽⾼⽐转换模式。 Mode1: 欧洲和中国的宽⾼⽐模式（PAL/SECAM 系统） Mode2: 北美和⽇本的宽⾼⽐模式（NTSC 系统） All Aspect: 所有宽⾼⽐选项的宽⾼⽐模式 Auto Setup 在图像位置/⼤⼩菜单中设置⾃动调整位置的操作模式。 Manual: 按下遥控器上的 时开始⾃动调整位置，或者在图像位置/⼤⼩菜单中执⾏⾃动调整位置。 Auto: 除了遥控器或菜单操作以外，进⾏以下操作后将开始⾃动调整位置： 打开监视器电源。 切换输⼊信号。 Studio mode 在电视演播室应⽤中切换设定菜单的功能。 Studio mode: On Studio mode: Off ⾊调设定 可以选择“演播室”。 不可选择“演播室”。 演播室增益 可打开和关闭。 ⽆法指定 （设置为“关”且不能更改）。 窄扫描 可打开和关闭。 ⽆法指定 （设置为“关”且不能更改）。 Function button assign 1 Function button assign 2 Function button assign 3 Function button assign 4 设定按下遥控器上的功能键1和4时所对应的功能。 3D settings：显⽰“3D设定”菜单。 Scrolling bar：屏保程序激活，15分钟后将关闭监视器电源（待机）。 Test patterns：通过切换七种图案进⾏图案测试。 Blue only：屏幕只显⽰蓝⾊以进⾏图像调整。 Signal：显⽰“信号”菜单。 H-Position 当输⼊信号为 4k2k 信号时，调节⽔平位置。 V-Position 当输⼊信号为 4k2k 信号时，调节垂直位置。 四个分区屏幕相应地在⽔平⽅向 上移动。 四个分区屏幕相应地在垂直⽅向 上移动。 44 选项调整 项⽬ 调整 3D Safety Precautions 设定在接通电源后显⽰/隐藏3D安全注意事项。 On：每次接通电源后显⽰3D安全注意事项。 Off：接通电源后不显⽰3D安全注意事项。 将设定从“On”更改为“Off”时，屏幕将显⽰如下确认信息。按“YES”以切换设定。 使⽤功能键 按下 FUNCTION 按钮可激活以下的五个功能之⼀。功能的设置将与 Options 菜单中 的 “Function button assign 1” ⾄ “Function button assign 4” ⼀同执⾏。 （详见第43页） 3D设定 / 信号 显⽰菜单画⾯。 （举例：3D设定） 安全注意事项 3D设定 3D图像格式 3D图像序列 3D显⽰ 3D ⾃动 标准 按功能键清除菜单。 滚动条 / 测试图案 / 仅蓝⾊ 确认画⾯（例如：滚动条） 是 否 滚动条 功能1 滚动条 激活“仅滚动条”屏保程序。15分钟后，监视器进⼊待机 模式。 要退出此模式，请按任意键。 仅蓝⾊ 屏幕只显⽰蓝⾊以进⾏图像调整。 要退出此模式，请按功能键。 说明： 进⾏“滚动条”或“测试图案”操作期间，“PC⾃动电源管理”和“⾃动关机功能”将不可⽤。（详见第34页） 按下以选择 “是”。 按下。 测试图案 每按⼀次 后，将显⽰不同的测试图案（共七种）。 ⾊条 红 绿 蓝 框 （2⾏ × 2点） ⿊ 1％窗⼝ 要退出此模式，请按 之外的任意键。 操作开始。 标准化 当主要装置按钮和遥控器由于 “Button lock” 或 “Remocon User level” 调节⽽不可⽤时，将所有的值设置为 “Off”， 则所有的按钮将再次启⽤。 按下监视器上的 键及遥控器上的 键，并按住 5 秒以上。此后，屏幕上会显⽰“Shipping”菜单。当该菜单 消失时，锁定会被解开。 45 故障排除 在您报修之前，请先根据下表来确定现象，并进⾏建议的检查事项。 现象 检查 ⼲扰 电⽓设备 汽车/摩托 荧光灯 没有画⾯ 断路器已关闭。 没有打开监视器 图⽚和亮度设置 (通过按下遥控器上的 按钮检查。) 是否信号的格式不适⽤于彩⾊制式、或输⼊频率、或仅显⽰输⼊端⼦指⽰标志。 没有颜⾊ ⾊彩控制各项均设置为最低值。(详见第25,26页) ⽆法进⾏任何⼀项遥控器的操作。 检查电池中的电量是否已经完全消耗。如果没有的话，请确认电池是否正确插⼊。 检查遥控传感器是否暴露于室外的光线下或强烈的荧光灯光线下。 检查遥控器是否是为本监视器的使⽤⽽专门设计的。 (不能使⽤其他类型的遥控器来操作该监视器。) 有时会听到从本监视器发出的破裂声。 如果图⽚没有问题，则是外壳对室内温度变化做出轻微收缩的声⾳。这种现象对监视 器的性能或其他⽅⾯不会产⽣负作⽤。 使⽤数码缩放功能时，屏幕上画⾯的顶部与底部被 切掉了。 调整屏幕上的画⾯位置。 使⽤数码缩放功能时，屏幕顶部与底部区域出现图 像丢失。 使⽤视频软件程序(如影院尺⼨程序)来观看宽于16:9模式的图像时，屏幕的顶部与底 部会形成从图像分离出来的空⽩区域。 能够听到从本监视器内部发出的声⾳。 当电源打开时，可能会听到被驱动的显⽰屏所发出的声⾳：这种现象是正常的，并 ⾮属于不正常⼯作。 监视器零件变热。 前板、顶板或后板的零件温度升⾼时，在性能或质量⽅⾯，升⾼的温度不会导致 任何问题。 电源意外⾃动关闭。 检查初始设定菜单中的“PC⾃动电源管理”以及“⾃动关机功能”的设置。其中任何 ⼀个可能设置为“开”（详见第34页） 电源指⽰灯闪红光。 有可能发⽣了故障。请联系授权服务中⼼。 该等离⼦监视器采⽤特殊的图像处理技术。因此图像间可能会出现轻微的延时，具体取决于输⼊信号的类型。这种现象应属正常⼯作。 等离⼦显⽰屏 现象 检查 显⽰⼩幅移动的亮画⾯时，屏 幕会稍微变暗些。 当过久地显⽰那些出现⼩幅移动的照⽚、计算机静⽌画⾯或其他画⾯时，屏幕会稍微变暗些。该功能 的⽬的在于减少屏幕上留下残像的机会，并避免因此⽽缩短屏幕的使⽤寿命：这种现象是正常的，并 ⾮属于不正常⼯作。 显⽰某⼀画⾯时需要花⼀点 ⼉时间。 本监视器会对各种信号加以数字化处理，从⽽再现优美动⼈的图像。由于监视器需进⾏该项处理，所 以每当电源打开时、切换各种输⼊时或在切换双画⾯模式下的主画⾯与副画⾯，有时需花上⼀点时间 ⽅能显⽰画⾯。 图像的边缘部分会闪烁。 鉴于为驱动⾯板⽽使⽤的系统属性各有不同，因此图像快速移动部分的边缘会出现闪烁：这种现象是 正常的，并⾮属于不正常⼯作。 4 : 3模式下，图像两侧的亮度 会发⽣变化。 以“⾼”或“中”设置边缘亮度时，两侧的亮度可能会因所⽰程序的类型不同⽽发⽣相应的变化：这 种现象应属正常⼯作。 屏幕的某些部分会点不亮。 尽管该等离⼦监视器是采⽤极其尖端的精密技术制造的，但有时屏幕的某些部分仍可能会出现像素丢 失或光斑。这种现象并⾮故障。 出现残像 切勿让静⽌画⾯显⽰过长的⼀段时间，否则该等离⼦⾯板上会留下永久的残像。静⽌画⾯包括标志、 视频游戏、电脑图象、可视数据和以4:3模式显⽰的图像。 说明: 因使⽤静⽌图像⽽致使该等离⼦⾯板上留下永久性残像属于操作不当，这种情况并不会列在品质保修 范围以内。 本产品不适⽤长时间显⽰静⽌图像。 听到监视器发出噪声。 监视器安装了冷却风扇来散发正常使⽤时所产⽣的热量，由风扇转动引起的噪声不是机械故障。 46 宽⾼⽐模式列表 宽⾼⽐模式 图像 屏幕扩⼤ 说明 All Aspect Mode 1 出⼚设定 Mode 2 16:9 16:9 16:9 画⾯填满屏幕。 若是SD信号，宽⾼⽐为4:3的画⾯则会⽔平放⼤并显 ⽰出来。这种模式适合于显⽰宽⾼⽐为16:9的可变形 画⾯。 14:9 14:9 – 宽⾼⽐为14:9的Letterbox画⾯被同时垂直放⼤和⽔平 放⼤，从⽽它们的画⾯垂直填满屏幕，⽽⽔平⽅向则 ⽐屏幕稍⼩⼀些。画⾯的顶部和底部边缘被切掉。边 板在屏幕左右两边显⽰出来。 Just 边缘 扩⼤ 边缘 扩⼤ 宽⾼⽐为4:3的画⾯⽔平放⼤，这样画⾯失真则被降到 最低程度。屏幕左右两边周围的区域画⾯稍微有些拉 长。 Just1 Just2 – 边缘 扩⼤ 宽⾼⽐为16:9的信号当中宽⾼⽐为4:3的画⾯被⽔平放 ⼤，这样画⾯失真则降到最低程度。画⾯的左右两边被 切掉。屏幕左右两边周围的区域画⾯稍微有些拉长。 4:3 4:3 4:3 宽⾼⽐为4:3的画⾯按照它们最初的宽⾼⽐显⽰出 来。 边板在屏幕左右两边显⽰出来。 4:3 (1) 4:3 (2) – 4:3 宽⾼⽐为16:9的信号当中宽⾼⽐为4:3的画⾯照它们最 初的宽⾼⽐显⽰出来。画⾯左右两边被边板掩盖。 4:3 Full 4:3 全屏 4:3 全屏 宽⾼⽐为16:9的信号当中宽⾼⽐为4:3的画⾯被⽔平放 ⼤，这样它们的画⾯填满屏幕。画⾯的左右两边被切 掉。 Zoom 全⽅位 扩⼤1 全⽅位 扩⼤ 宽⾼⽐为16:9的Letterbox画⾯被同时垂直放⼤和⽔ 平放⼤，从⽽它们的画⾯填满屏幕。画⾯的顶部和底 部边缘被切掉。 Zoom1 Zoom2 全⽅位 扩⼤2 全⽅位 扩⼤ 宽⾼⽐为16:9的信号当中宽⾼⽐为2.35:1的Letterbox 画⾯被同时垂直放⼤和⽔平放⼤，从⽽它们的画⾯填 满屏幕。画⾯的顶部和底部边缘以及左右两边均被切 掉。 Zoom3 全⽅位 扩⼤3 – 宽⾼⽐为2.35:1的Letterbox画⾯被同时垂直放⼤和 ⽔平放⼤，从⽽它们的画⾯垂直填满屏幕，⽽⽔平⽅ 向则⽐屏幕稍⼤⼀些。画⾯的顶部和底部边缘以及左 右两边均被切掉。 47 输⼊信号适⽤列表 信号名称 ⽔平频率(kHz) 垂直频率(Hz) SDI IN 4k2k DVI-D IN 4k2k PC IN (点时钟(MHz)) HDMI 1/2 SLOT DVI-D IN (点时钟 (MHz)) 1 525 (480) / 60i 15.73 59.94 * (13,5) * 2 525 (480) / 60p 31.47 59.94 *5 * * (27,0) 3 625 (575) / 50i 15.63 50.00 * (13,5) 4 625 (576) / 50i 15.63 50.00 * 5 625 (575) / 50p 31.25 50.00 * (27,0) 6 625 (576) / 50p 31.25 50.00 * * (27,0) 7 750 (720) / 60p 45.00 60.00 * (74,25) * * (74,25) 8 750 (720) / 50p 37.50 50.00 * (74,25) * * (74,25) 9 1,125 (1,080) / 60p 67.50 60.00 * (74,25) *1 * * (74,25) 10 1,125 (1,080) / 60i 33.75 60.00 * (74,25) *1 * * (74,25) 11 1,125 (1,080) / 50p 56.26 50.00 * *7 * *7 * (148,5) *1 * * (148,5) 12 1,125 (1,080) / 50i 28.13 50.00 * *7 * (148,5) *1 * * (148,5) 13 1,125 (1,080) / 24sF 27.00 48.00 * *7 * (74,25) *1 * (74,25) 14 1,125 (1,080) / 30p 33.75 30.00 * (74,25) *1 * (74,25) 15 1,125 (1,080) / 25p 28.13 25.00 * *7 * (74,25) *1 * * (74,25) 16 1,125 (1,080) / 24p 27.00 24.00 * (74,25) *2 17 1,250 (1,080) / 50i 31.25 50.00 * (74,25) *3 18 2,048 × 1,080 / 24sF *7 27.00 48.00 * *7 19 2,048 × 1,080 / 24p *7 27.00 24.00 20 2,048 × 1,080 / 60p 67.50 60.00 * *7 * *7 21 640 × 400 @70 Hz 31.46 70.07 * (25,17) 22 640 × 480 @60 Hz 31.47 59.94 * (25,18) *5 * * (25,18) 23 640 × 480 @72 Hz 37.86 72.81 * (31,5) 24 640 × 480 @75 Hz 37.50 75.00 * (31,5) 25 640 × 480 @85 Hz 43.27 85.01 * (36,0) 26 800 × 600 @56 Hz 35.16 56.25 * (36,0) 27 800 × 600 @60 Hz 37.88 60.32 * (40,0) * * (40,0) 28 800 × 600 @72 Hz 48.08 72.19 * (50,0) 29 800 × 600 @75 Hz 46.88 75.00 * (49,5) 30 800 × 600 @85 Hz 53.67 85.06 * (56,25) 31 852 × 480 @60 Hz 31.47 59.94 * (33,54) *5 * (34,24) 32 1,024 × 768 @50 Hz 39.55 50.00 * (51,89) 33 1,024 × 768 @60 Hz 48.36 60.00 * (65,0) * * (65,0) 34 1,024 × 768 @70 Hz 56.48 70.07 * (75,0) 35 1,024 × 768 @75 Hz 60.02 75.03 * (78,75) 36 1,024 × 768 @85 Hz 68.68 85.00 * (94,5) 37 1,066 × 600 @60 Hz 37.64 59.94 * (53,0) * (53,0) 38 1,152 × 864 @60 Hz 53.70 60.00 * (81,62) 39 1,152 × 864 @75 Hz 67.50 75.00 * (108,0) 40 1,280 × 768 @60 Hz 47.70 60.00 * (80,14) 41 1,280 × 960 @60 Hz 60.00 60.00 * (108,0) 42 1,280 × 960 @85 Hz 85.94 85.00 * (148,5) 43 1,280 × 1,024 @60 Hz 63.98 60.02 * (108,0) * * (108,0) 44 1,280 × 1,024 @75 Hz 79.98 75.03 * (135,0) 45 1,280 × 1,024 @85 Hz 91.15 85.02 * (157,5) 46 1,366 × 768 @50 Hz 39.55 50.00 * (69,92) 47 1,366 × 768 @60 Hz 48.36 60.00 * (86,71) * (87,44) 48 1,400 × 1,050 @60 Hz 65.22 60.00 * (122,61) 49 1,600 × 1,200 @60 Hz 75.00 60.00 * (162,0) * (162,0) 50 1,600 × 1,200 @65 Hz 81.25 65.00 * (175,5) 51 1,920 × 1,080 @60 Hz 67.50 60.00 * (148,5) *4 * (148,5) 52 1,920 × 1,200 @60 Hz 74.04 59.95 * (154,0) 53 Macintosh13” (640 × 480) 35.00 66.67 * (30,24) 54 Macintosh16” (832 × 624) 49.72 74.54 * (57,28) 55 Macintosh21” (1,152 × 870) 68.68 75.06 * (100,0) *1: 基于SMPTE 274M标准。 *2: 基于SMPTE RP211标准。 *3: 基于SMPTE 295M标准。 *4: 输⼊信号识别为1,125 (1,080) / 60p。 *5: 当 525p 信号输⼊到 PC IN 端⼦时，将被识别为 VGA 60Hz 信号。 *6: 基于SMPTE 292M和372M标准。当安装了Dual Link HD-SDI端⼦板（TY-FB11DHDC）时这些信号能被收到。 *7: 对于 1 系统 说明: 以上规格之外的信号可能不会正常显⽰。 *标记：适⽤的输⼊信号 48 出⼚设定 Shipping YES NO Options Shipping [从监视器上] 1 按下MENU键，直⾄显⽰初始设定菜单为⽌。 2 按下 或 键来选择“屏幕显⽰语⾔”。 3 按住ENTER键，直⾄显⽰Shipping菜单为⽌。 4 按下 或 键来选择“YES”。 5 按下ENTER键,然后等待10秒。 该功能使您可以将本监视器重新恢复为出⼚设定。 1 2 3 4 按此键显⽰初始设定菜单。 按此键选择“屏幕显⽰语⾔”。 按此键3秒以上。 按此键选择“Shipping”。 按此键显⽰“Shipping”菜单。 按此键选择“YES”。 按此键进⾏确认。 3D设定 屏幕保护 信号 延长使⽤寿命设定 输⼊状态显⽰ 关 PC ⾃动电源管理 关 ⾃动关机功能 关 屏幕显⽰语⾔ 中⽂ 节能模式 初始设定 3D设定 屏幕保护 信号 延长使⽤寿命设定 输⼊状态显⽰ 关 PC ⾃动电源管理 关 ⾃动关机功能 关 屏幕显⽰语⾔ 中⽂ 节能模式 初始设定 49 规格 TH-152UX1C 电源 220 V AC, 50/60 Hz 耗电量 消耗功率 3,700 W 待机消耗功率 0.5 W 电源关闭情况下 0.3 W 等离⼦显⽰屏 驱动⽅式：交流型 152英⼨, 17:9画⾯⽐例 屏幕尺⼨ 3,416 毫⽶ (W) × 1,801 毫⽶ (H) × 3,862 毫⽶ (对⾓线) (像素数) 8,847,360 (4,096 (W) ×2,160 (H)) [4,096 × 2,160 × 3 点] ⼯作环境 温度 0 °C - 35 °C 湿度 20 % - 80 % 有效信号 扫描信号 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 60p · 50i · 50p · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i PC 信号 VGA, SVGA, XGA, SXGA UXGA .... (压缩) ⽔平扫描频率 15 - 110 kHz 垂直扫描频率 48 - 120 Hz 连接端⼦ AV 输⼊ HDMI1/2 A型连接器 × 2 HDMI（1.4 版本，带 3D 功能） SDI IN*1 BNC HD-SDI (Dual Link) × 4，4K信号输⼊ 0.8 Vp-p (75 Ω) DVI-D IN*1 DVI-D (Single Link) 24针 × 4，4K信号输⼊ 兼容DVI Rev 1.0 PC 输⼊ ⾼密度迷你 D-sub 15 Pin G with sync 1.0 Vp-p (75 Ω) G without sync 0.7 Vp-p (75 Ω) B: 0.7 Vp-p (75 Ω) R: 0.7 Vp-p (75 Ω) HD/VD: 1.0 - 5.0 Vp-p (⾼阻抗) SERIAL 外部控制端⼦ D-sub 9 Pin RS-232C 兼容 3D SHUTTER 输出*2 M3 插孔×1，⽤于 3D 红外发射器 SLOT DVI-D 输⼊ DVI-D 24针 内容保护 ⾳频输⼊不可⽤ 兼容DVI Rev 1.0 兼容HDCP 1.1 尺⼨(W × H × D) 3,600 毫⽶ × 1,980 毫⽶ × 147 毫⽶*3 质量(重量) 约577.0 kg（净重） *1 设置4输⼊，仅适⽤于⼀个4k2k信号。不能给每个输⼊端输⼊4个不同的信号。 *2 观看3D图像需要任选的3D 红外发射器。 *3 包括端⼦突出部分为260毫⽶ 说明: ·设计和规格若有变化，恕不另⾏通知。所⽰尺⼨和质量均为近似值。 · 该设备符合以下列出的标准: GB13837-2003, GB17625.1-2003, GB8898-2001. 50 This product has software installed partially licensed under the Free BSD LICENSE. Free BSD LICENSE regulations under the above specifications are as follows: (These regulations are set by the third party; therefore the original (English) regulations are stated.) Copyright 1980, 1986, 1993 The Regents of the University of California. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. 2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. All advertising materials mentioning features or use of this software must display the following acknowledgement: This product includes software developed by the University of California, Berkeley and its contributors. 4. Neither the name of the University nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE REGENTS AND CONTRIBUTORS“AS IS”AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE REGENTS OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. 本机软件信息 本产品中安装的部分软件经Free BSD许可证授权。 上述规格所涉及的Free BSD许可证条例如下所述： 版权所有
1980, 1986, 1993 加州⼤学董事会。保留所有权利。 在满⾜下列条件的前提下，允许重新分发修改过或未经修改的，以源代码或已编译形式存在的本软件： 1.以源代码形式重新发布必须保留上述版权声明、本许可条件以及其后的免责声明。 2. 以已编译形式重新发布必须在发布版本的⽂档和/或其它同时发布的资料中重述上述版权声明、本许可条件以及其 后的免责声明。 3.所有提及或使⽤本软件的⼴告材料应显⽰下述告知条款： 本产品包括了加州⼤学伯克利分校及向其提供帮助的志愿者开发的软件。 4. 除⾮事先签署书⾯同意书，加州⼤学伯克利分校以及其他志愿者的名字不能被⽤来表⽰对派⽣产品的认可或进⾏推 ⼴。 此软件由THE REGENTS及志愿者“按现状形式”(AS-IS)提供，在此明⽰不提供⽆论明⽰的或暗⽰的，包括但不必限 于间接的关于基于某种⽬的的适销性、实⽤性的担保保证。在任何情况下，THE REGENTS或志愿者皆不对由于使⽤ 此软件造成的，直接、间接、连带、特别、惩戒或因此⽽来造成的损害(包括，但不必限于获得替代品及服务，⽆法 使⽤，丢失数据，损失盈利或业务中断)，⽆论此类损害是如何造成的，基于何种责任推断，是否属于合同范畴，严 格赔偿责任或民事侵权⾏为(包括疏忽和其他原因)承担任何责任，即使预先被告知可能发⽣此类损害。 51 备忘录 顾客记录 本产品型号和制造编号均在其后盖处。您应在下⾯填上制造编号并妥善保管本说明书，以及您的购买发票，以作 为您购买的永久记录，这样将有助于在发⽣遗失或失窃时进⾏识别，以及作保修服务之⽤。 型 号 制造编号 Panasonic客户咨询服务中⼼电话：8008100781 ⼿机、⼩灵通及未开通800业务地区：4008100781 上海松下等离⼦显⽰器有限公司对本说明书拥有最终解释权 主页 : http://panasonic.cn 地址 : 中国上海市浦东新区⾦穗路1398号 原产地 : 中国 上海松下等离⼦显⽰器有限公司
