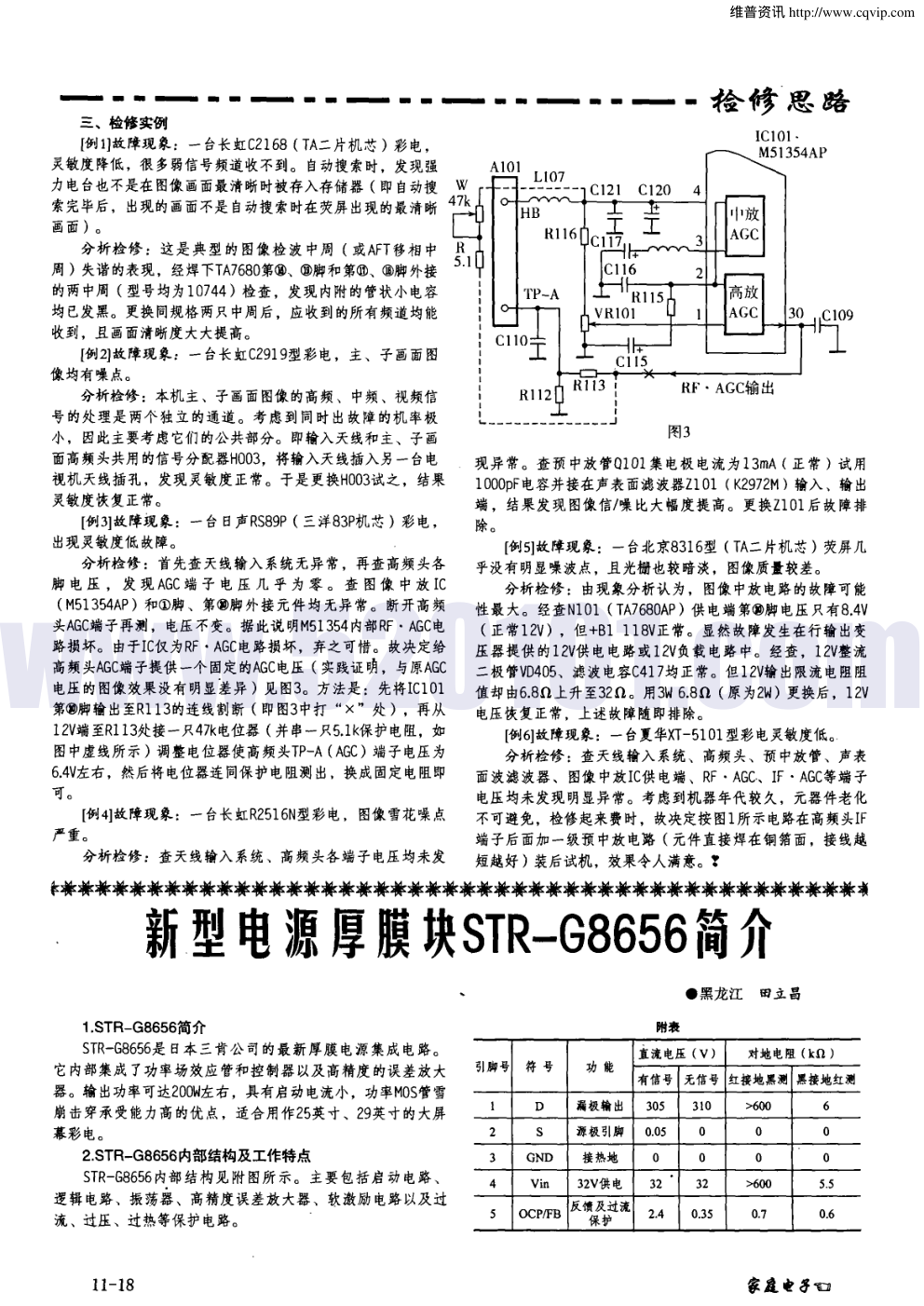

一 · 一 一 一 一 一 一 一 — — 一 一 一 · 一 一 · 一 — — 一 釜 三、检修实例 1】故障现 象：一 台长虹C2168 ( TA-- 片机 芯 ) 彩电， 灵敏度降低 ，很 多弱信号频道收不到。 自动搜索时，发现强 力电台也不是在 图像 画面最清晰时被存入存储器 ( 即 自动搜 索完毕后，出现的画面不是 自动搜 索时在荧屏 出现的最清晰 画面 ) 。 分析检 修 ：这 是典 型的 图像检 波 中周 ( 或AFT移相 中 周 ) 失谐的表现，经焊下TA7680第⑩、⑨脚和第⑩、⑩脚外接 的两 中周 ( 型号均为10744 ) 检查 ，发现内附的管状小电容 均 已发黑。更换N-]规格两只中周后，应收到 的所有频道均能 收到，且 画面清晰度大大提高。 fmJ2]~ 障现象：一台长虹C2919型彩电，主、子画面 图 像均有噪点。 分析检修 ：本机主、子画面 图像的高频、中频、视频信 号 的处理是 两个独立 的通道 。考虑 到同时出故障的机 率极 小，因此主要考虑它们 的公共部分。即输入天线和主、子画 面高频头共用 的信号分配器HO03，将输入天线插入另一台电 视机天线插孔，发现灵敏度 正常。于是更换HO03试之 ，结果 灵敏度恢复正常。 『tml3]~t 障现 象：一台 日声RS89P ( 三洋83P机芯 ) 彩电， 出现灵敏度低故障。 分析检修 ：首先查天线输入系统无异常 ，再查高频 头各 脚 电压 ，发 现 AGC 端 子 电 压 几 乎 为 零 。 查 图像 中放 IC ( M51354AP) 和①脚、第⑩脚外接 元件均 无异常。断开高 频 头AGC端子再测 ，电压不变。据此说 明M51354内部RF · AGC电 路损坏。由于IC仅为RF · AGC电路损坏 ，弃之可惜。故决定给 高频头AGC端子提供一个 固定的AGC电压 ( 实践证日月，与原AGC 电压的图像 效果没有明显差异 ) 见 图3。方法是 ：先将ICl 01 第⑩脚输 出至R113的连线割断 ( 即图3中打 “ X ” 处 ) ，再从 12V端至R113处接一只47k电位器 ( 并串一只5．1k保护电阻，如 图中虚线所 示) 调整电位器使高频头TP- A ( AGC ) 端子电压为 6．4V左右，然后将 电位器连 同保护电阻测 出，换成 固定 电阻即 可。 【例4】故 障现象：一台长虹R2516N型彩 电，图像雪花噪点 严重。 分析检修：查天线输入 系统 、高频头各端子 电压均未发 修’思 路 IC 10 1 - P 现异常。查预 中放管01O1集 电极 电流 为13mA ( 正 常 ) 试用 1O00pF电容并接在声表面滤波器Z101 ( K2972M) 输入 、输出 端 ，结果发现 图像 信／噪 比大幅度提高。更换Z1O1 后故障排 除。 51故障现 象：一台北京8316型 ( TA二片机 芯 ) 荧屏几 乎没有明显噪波点，且光栅也较暗淡，图像质量较差。 分析检修 ：由现象分析认为，图像 中放电路的故障可能 性最 大。经查N1O1 ( TA7680AP ) 供 电端 第⑩脚电压 只有8．4V ( 正常12V ) ，但+B1 1 18v正常。显然故障发 生在行 输出变 压器提供 的12V供 电电路或12V负载 电路 中。经查 ，12V整流 二极管VD405、滤波电容C41 7均 正常。但 12V输 出限流 电阻阻 值却 由6．8Q 上升至32Q 。用 6．8Q ( 原为2W) 更换后，12V 电压恢复正常，上述故障随即排除。 【例6】故障现象：一台夏华)(T一51O1型彩电灵敏度低。 分析检修 ：查天线输入 系统、高频头、预 中放管、声表 面波滤波器、 图像 中放IC供 电端 、RF · AGC、IF · AGC等端子 电压均未发现 明显异常。考虑到机器年代较久 ，元器件老化 不可避免，检修起来费时，故决定按图1所示电路在高频头IF 端子后面加一级预中放 电路 ( 元件直接焊在铜箔面 ，接线越 短越好 ) 装后试机 ，效果令人满意。? 新型电源厚膜t~STR—G865 6 介 1．S T R —G8656简介 STR—G8656是 日本 三肯公 司的最新厚膜 电源集成 电路。 它内部集成 了功率场效应管和控 制器 以及 高精度 的误差放大 器 。输 出功率可达200W左右 ，具有启动 电流小，功率MOS管雪 崩击穿承受能力高的优点，适合用作25英寸、29英寸的大屏 幕彩电。 2．ST R—G8656内部结构及工作特点 STR—G8656 内部结构见 附图所 示。主要包括启 动电路 、 逻辑 电路 、振荡器 、高精度误差放大器 、软激励电路 以及过 流、过压 、过热等保护电路。 l l 一18 附表 ● 黑龙 江 田立 昌 直流 电压 ( V ) 对地 电阻 ( kn ) 引脚号 符 号 功 能 有信号 无信 号 红接地黑测 黑接地红测 l D 漏极输 出 305 3l0 >6O0 6 2 S 源极引脚 0．05 0 0 0 3 GND 接热地 0 0 0 0 ● 4 V in 32V 供 电 32 32 >6O0 5．5 反馈及过流 5 OCP／FB 2 ．4 0I35 0．7 0．6 保 护 家庭电子 维普资讯 http://www.cqvip.com www.520101.co — — - - — — - - — — - 一 — — - - — — 一 - — - 一 — — - 检 11； 爹思 告 熊猫2118A 彩电自动关机故障检修 故障现象 ：一台熊猫2118A型彩 电，收看中电源开关频繁 出现 “ 咔嚓” 一声，便 自动弹出，切断电源而呈现 “ 三无” 。 分析检修 ：该机 电源为遥 控 “ 交流关机” 型 ，交流开关 机电路如附图所示。它的电源开关$701采用 一种简单的电磁 铁继 电器控制 方式，与很 多别的电视机开关不同。电视机 开 机 时 ，$701 中的机械结构 将 电源开 关 的触 头锁 定于 闭合 状 态，电视机与220v市 电接通，电视机开始工作 。此时，微处 理器 N801 ( M3721OM3—508SP ) 第④脚POWER控 制端输 出低 电 平 ，使V804无正向偏压而截止 ，同时，令V806截止。继电器 线圈无 电流流过 ，因而对电源开关无影响，电源开关仍保持 在开机 时的锁定状态，维持 电视机正常工作。 遥控关机 时，由微处理器N801第①脚输 出关机指令为高 电平 ，经R813加至V804 b极 ，使V804导通 。V804的射极 电流 注入到V806的b极，令V806饱和导通，于是，电源开关$701 中 继电器 线圈产生电流，形成所需磁场 ，吸附电源开关机械控 制锁定挂钩脱锁 复位 ，切断交流 电源， 实现遥控交流关机的 目的。 此外 ，该机还设有 收看 中突遇停 电 自动关机 控制 电路。若在收看 中市电突 然断电，这时机 中电源 ( 如+12V ) 随之 消失 ， 由于 电容 两端 电压不 能 突变 ， C807所充 ( 12V ) 电压 ，经R814 、V805 及R815对 电源放 电才 能 消失。 与此 同 时 ，v8O5导通使V806饱和 导通 。而C808 所 充 约12V 电压 ， 由于VD802的反 偏作 用 ，不能通过 电源放电，只能通过 继电 器线 圈及V806放 电才 能消失 ，所以，继 ● 广西 蒋建军 电器 线圈得 电 ，吸 附锁定开 关脱 锁 ，便 自动弹 出关机。 经上分 析 ，面 对该机 电路 特 点，笔者采用电源开关与电磁继电 器脱开的方法，即将VD8O2一端焊开，使 电磁继电器 失效。开 机 ，试收看电视节 目两小时未见异常，初判故障出在遥控关 机接 口电路。若是外 电路 故障，一旦微处理器发 出了关机指 令 ，即使 电源未被切断，电视机也不能正常收看。为准确快 速 判断故 障部位 ，笔者用两只万用表 同时并接在NSOI 第④脚 及V806的b极上，监测其工作 电压。忽然问发现并接在V806 b 极 上的电压表 出现不稳定的电压指示，在O～O．6V左右变化。 而并接 在N801 第⑧脚上 的电压表始 终指 示为Dv ，即开机状 态。检修 到此，怀疑V804及v805性能不 良，拆下两管 ，用 万 用表 电阻档 ( R × Ik n ) 检 查 两管未 见 异常 。 当换 用R × l Ok n 档检查两管时，才发现V 805的C e极问 反向电阻偏小且 不稳定 ，因此 ，表 明该管存在不稳定的反 向漏电，导致收看 中 “ 自动关机” 故障，换新后，故障排除。? C 8 07 100 ／16V 卜————— h + l 2 V R8 14 I 2 l R 8 l3 l k V 80 4 2SC l 8 l 5 $701 ．．至整流电路 R 8 l 7 X S l5 220 56k ~R815 22k j V 8 05 2 S A l 0 l5 V D 802 IS1553上 C 80 8 220 来 自 $70 l V D 80 3 l S l 555 f — ] V 806 R816 l 0 k 申R818 lk 。 ] 3DD2073 X P l 5 220V — 口 家庭电子 ( 1 ) 高反压大功率场效应管高 阻抗 的栅 极不与外部环境 接触，安 全性能好 ，可靠性高，不易击穿损 坏。 ( 2 ) 触发振荡器 ，既可工作在 低频工作状态，使 开关电源适应于 轻负荷模式 ，也可工作于高频工作 状态，适应于重负荷模式。 ( 3) 高增益误差放 大器 ，无需 在外 电路另设置稳压负反馈 电路 ， 就可 以在脉冲 变压器 副边得到稳定 的电压 。 ( 4 ) 内部 限流保护，过热、过 压保护 以及场效应管软启 动电路具 备防误触发、防浪涌措施。 采用STR- G8656组成 的开关稳压 电源，具有引脚少，输出功率可调， 外围元件少，可靠性高，检修方便的 特点。 3．ST R—G8656引脚功 能及参考 数据见附表所示： 1 1- 19 维普资讯 http://www.cqvip.com www.520101.co
