新型彩色显示器的电源功率因数校正电路与常见故障

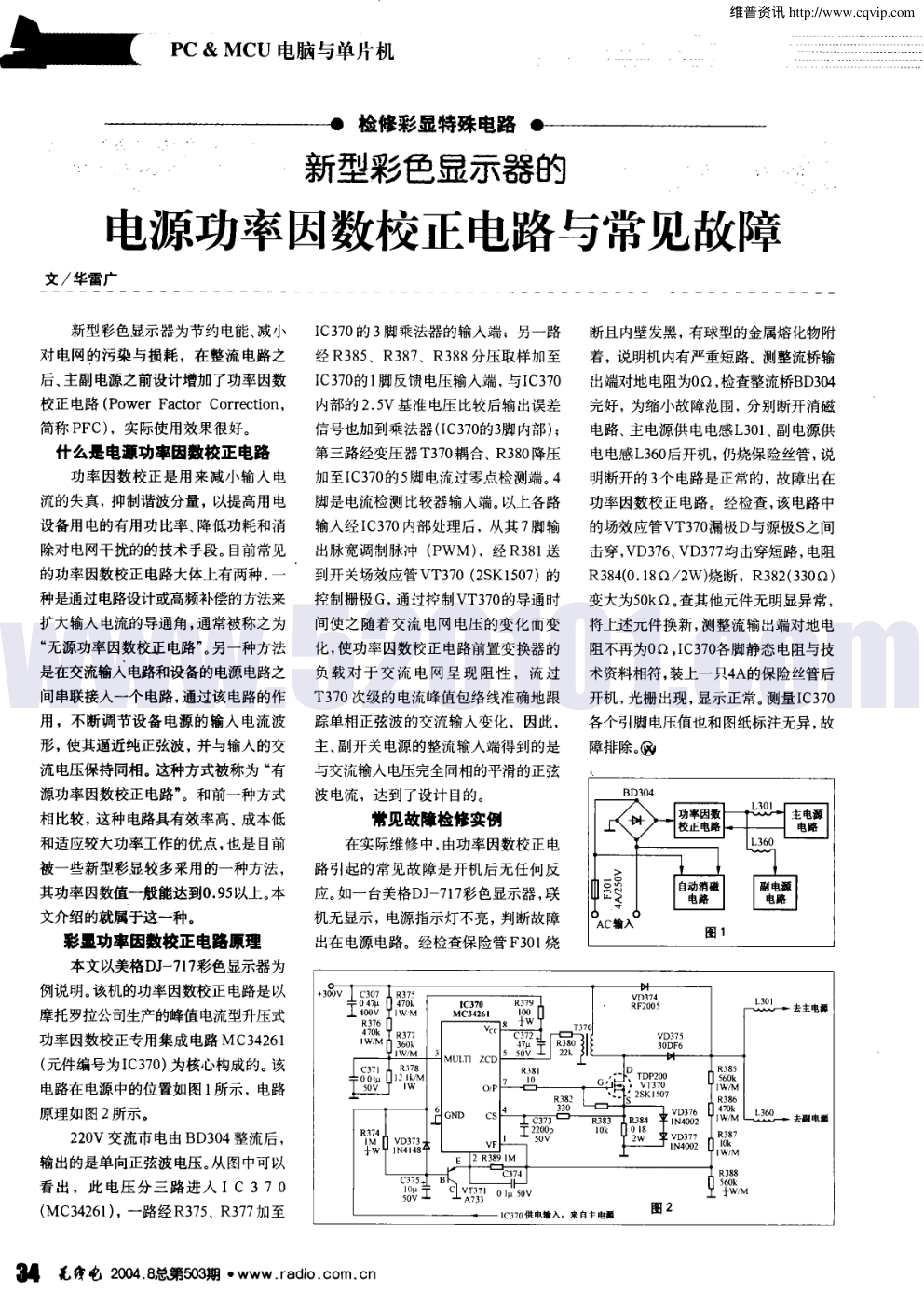

——■ ■ I l， &M u 电脑与单片机 检修彩显特殊电路 新型彩色显示器的 电源功率因数校正电路与常见故障 文 ／华雷广 新型彩色显示器为节约 电能、减小 对 电网的污染 与损耗 ，在 整流 电路之 后、主副电源之前设计增加 了功率因数 校正电路 (Pow er F actor C or rection ， 简称 PF C ) ，实际使用效果很好。 什么是 电源功率因数校正 电路 功率因数 校正是用 来减小输入 电 流的失真，抑制谐波分量 ，以提高用电 设备用 电的有用功比率 、降低功耗和消 除对 电网干扰的的技术手段。目前常见 的功率因数校正 电路大体上有两种 ，一 种是通过电路设计或高频补偿的方法来 扩大输入 电流的导通角 ，通常被称之为 “ 无源功率 因数校正 电路” 。另一种方法 是在交流输入 电路和设备的电源电路之 间串联接入一个 电路 ，通过该电路的作 用 ，不断调节设备 电源 的输入 电流波 形，使其逼近纯正弦波，并与输入的交 流电压保持同相。这种方式被称为 “ 有 源功率因数校正电路” 。和前一种方式 相比较 ，这种电路具有效率高、成本低 和适应较大功率工作的优点 ，也是 目前 被一些新型彩显较多采用的一种方法 ， 其功率因数值一般能达到0．95以上。本 文介绍的就属于这一种。 彩显功率因数校正 电路原理 本文以美格DJ 一7 1 7彩色显示器为 例说明。该机的功率 因数校正电路是 以 摩托罗拉公司生产的峰值电流型升压式 功率因数校正专用集成 电路 M C34261 (元件编号为IC370) 为核心构成的。该 电路在电源中的位置如图 1所示，电路 原理如图 2所示。 220V 交流市 电由 BD 304 整流后 ， 输出的是单向正弦波 电压。从 图中可以 看 出 ，此 电压 分三 路进 入 I C 3 7 0 (MC 34261)，一路经R 375、R 377加至 IC370 的 3脚乘法器的输入端 ；另一路 经 R 385、R 387、R 388 分压取样加至 IC370的 1脚反馈 电压输入端，与IC370 内部的 2．5V 基准 电压 比较后输 出误差 信号也加到乘法器( IC 370的3脚 内部 ) ； 第三路经变压器 T 370耦合、R 380 降压 加至IC 370的5脚电流过零点检测端。4 脚是 电流检测比较器输入端。以上各路 输入经 IC370 内部处理后，从其 7脚输 出脉宽调制脉冲 ( PWM ) ，经 R 381送 到开关场效应管 V T 370 (2SK 1507) 的 控制栅极 G ，通过控制V T 370的导通时 间使之随着交 流电网电压的变化而变 化，使功率因数校正 电路前置变换器的 负 载对 于交 流 电 网呈 现 阻性 ，流 过 T 370 次级的电流峰值包络 线准确地跟 踪单相正弦波的交流输入变化 ，因此， 主 、副开关 电源的整流输入端得到的是 与交流输入电压完全同相的平滑的正弦 波电流，达到了设计 目的。 常见故障检修实例 在实际维修中，由功率因数校正 电 路 引起 的常见故 障是开机后无任何反 应。如一台美格D J 一717彩色显示器 ，联 机无显示 ，电源指示灯不亮，判断故障 出在 电源 电路。经检查保险管 F 301烧 断且 内壁发黑 ，有球型的金属熔化物附 着，说明机内有严重短路。测整流桥输 出端对地电阻为0 Q ，检查整流桥B D304 完好 ，为缩小故障范围，分别断开消磁 电路 、主 电源供 电电感L 301、副 电源供 电电感L 360后开机 ，仍烧保险丝管，说 明断开的3个 电路是正常的，故障出在 功率因数校正电路。经检查 ，该电路中 的场效应管V T 370漏极D 与源极S之间 击穿 ，V D376、V D 377均击穿短路，电阻 R 384(0．18Q ／2W )烧断 ，R 382( 330Q ) 变大为50k f) 。查其他元件无明显异常， 将上述元件换新 ，测整流输出端对地电 阻不再为0 Q ，IC370各脚静态 电阻与技 术资料相符，装上一只4A 的保 险丝管后 开机 ，光栅 出现，显示正常。测量IC 370 各个引脚电压值也和图纸标注无异 ，故 障排除。 34 毛 它 2004．雕攥 5o3期· www．radio．cotl1．cn 维普资讯 http://www.cqvip.com www.520101.co
