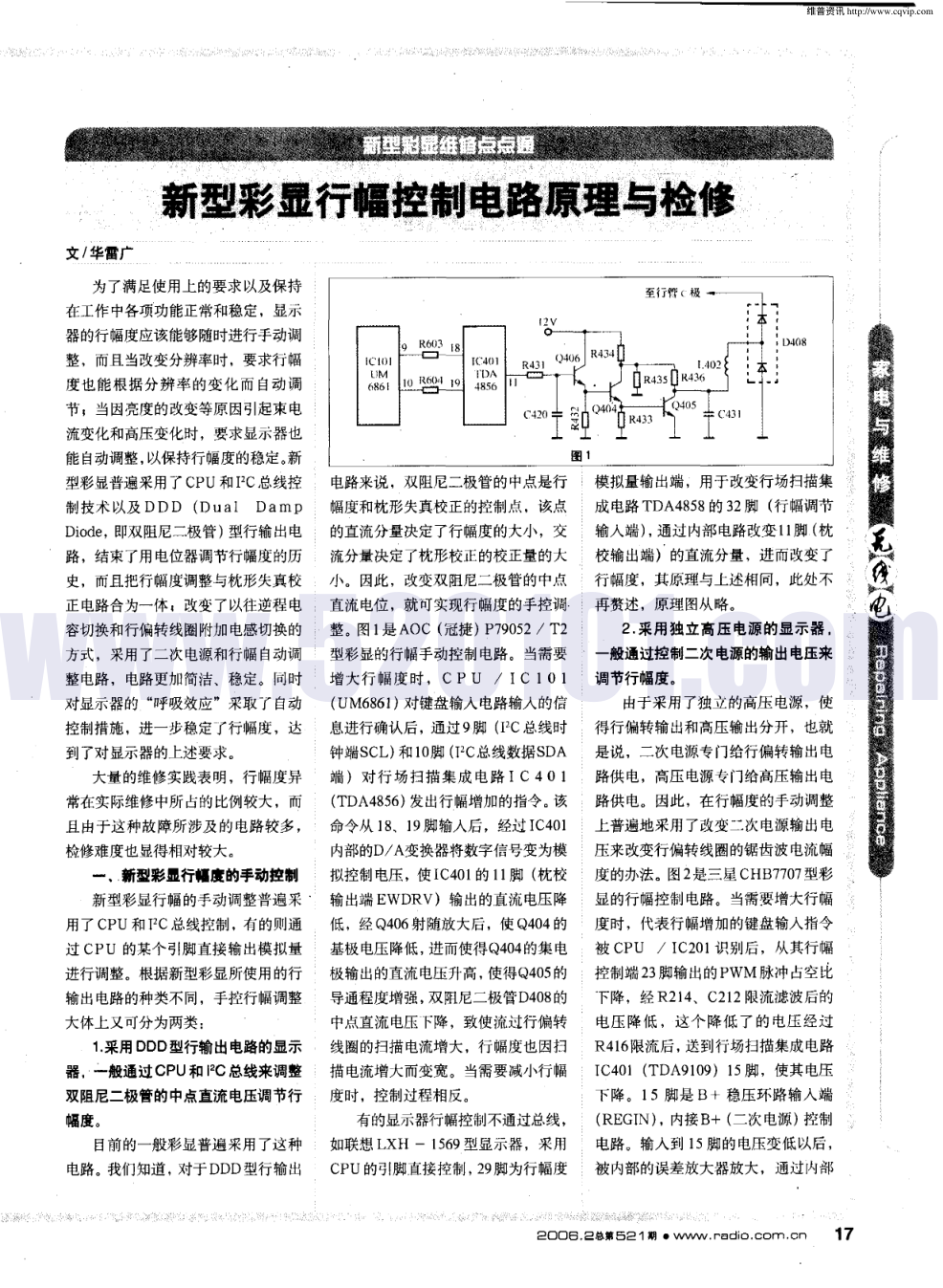

新型彩显行幅控制电路原理与检修
)
)
)
:玉 辞 强t 日膏 0 新翟彩显行幅控制壤黪壤溪与检修 文 /华雷广 为了满足使用上的要求以及保持 在工作 中各 项功 能正常和 稳定 ,显 示 器的行幅度应该能够随时进行手动调 整,而且当改变分辨率时,要求行幅 度也能根据分辨率的变化而 自动调 节;当因亮度的改变等原因引起束 电 流变化和高压 变化 时 ,要 求显示器 也 能自动调整,以保持行幅度的稳定。新 型彩 显普遍 采用 了 CPU 和 I C 总 线控 制技术 以及 D D D ( D Ua l D a m P Diode ,即双 阻尼 二极管 ) 型行输 出 电 路 ,结束了用 电位器调节行幅度的历 史,而且把行 幅度调 整与枕 形失真 校 正电路合为一体;改变了以往逆程 电 容切换和行偏转线圈附加电感切换的 方 式 ,采用 了二次 电源和 行幅 自动调 整电路,电路更加简洁、稳定。同时 对显示器的 “ 呼吸效应” 采取 丁自动 控制措施,进一步稳定了行幅度,达 到了对显示器的上述要求。 大量 的维修实践表明,行幅度异 常在实 际维修 中所 占的 比例较大 ,而 且由于这种故障所涉及 的电路较多, 检修 难度也 显得 相对 较大 。 一 . 新型彩丑行幅度的手动控制 新型 彩显 行幅 的手动 调 整普遍 采 用了CP U 和F C 总线控制 ,有的则通 过 C PU 的某 个 引脚 直接 输 出模 拟量 进行调整。根据新型彩显所使用的行 输 出电路 的种类不 同 ,手 控行幅调 整 大 体上又可分 为两类 : 1.采用 DDD 型行输出电路的显示 器 .一般通过C PU 和 12C 总线来调整 双阻尼二极管的中点直流电压调节行 幅度。 目前的一般彩显普遍采用了这种 电路 。我们知道 ,对于 DDD 型行 输 出 电路来说 ,双 阻 尼二极管 的 中点是 行 幅度和枕形失真校正的控制点,该点 的直流分量决定了行幅度的大小 ,交 流分量决定了枕形校正的校正量的大 小 。因此 ,改 变双 阻尼二极 管 的中点 直流电位 ,就可实现行幅度的手控调 整 。图 1是 A OC ( 冠捷 ) P79052 /T 2 型彩 显的 行幅手动 控制 电路 。当需要 增 大 行 幅 度 时 , C P U / I C 1 0 1 (UM6861) 对键盘输入电路输入的信 息进行确 认后 ,通 过 9 脚 (12C 总 线时 钟端S CL ) 和 1olN (12C 总线数据SDA 端 ) 对 行 场 扫描 集 成 电 路 I C 4 0 1 (T DA 4856) 发 出行幅增加 的指令 。该 命令从 1 8、19 脚输人后,经过 IC401 内部 的D/A 变 换器将数字 信号变 为模 拟控 制电压 ,使 It 401的 11脚 (枕 校 输出端 E WDR V ) 输出的直流电压 降 低 ,经 Q406射 随放 大后 ,使 Q404 的 基极 电压 降低,进而使得Q404的集电 极输 出的直流 电压升 高 ,使 得Q405的 导通程 度增 强 ,双 阻尼二极 管D408的 中点直 流 电压 降 ,致使 流过行偏 转 线圈的扫描 电流增大,行幅度也因扫 描 电流增 大而变宽 。 当需 要减小 行 幅 度时 ,控 制过程 相反 。 有的显示器行幅控制不通过总线, 如联 想 LX H 一 1 569 型显 示器 ,采用 C PU 的 引脚 直接 控制 ,29脚为 行幅度 模拟量输出端 ,用于改变行场扫描集 成 电路 T DA 4858 的 32脚 ( 行 幅调 节 输 入端 ) ,通过 内部 电路 改变 11脚 ( 枕 校输出端) 的直流分量,进而改变 了 行 幅度 ,其原理 与上述 相 同 ,此处 不 再 赘述 ,原理 图从略 。 2 .采用独立高压电源的显示器 。 一 般通过控制二次电源的输出电压来 ? 调节行幅度 由于采 用 了独立 的高压 电源 ,使 得 行偏转 输 出和高压 输 出分 开 ,也 就 是 说 ,二 次 电源专 门给行偏 转输 出 电 路供电,高压 电源专门给高压输出电 路 供 电。因此 ,在 行幅度 的手动 凋整 上普遍地采用了改变二次电源输出电 压来改变行偏转线圈的锯齿波电流幅 度 的办法 。图 2是三 星 C HB 7707型 彩 “ 显的行幅控制 电路。当需要增大行幅 度时,代表行幅增加的键盘输入指令 被 CP U / IC201 识别后 ,从其行 幅 控制端23脚输出的PW M 脉冲占空比 下降,经R 214、C 212 限流滤波后的 电压 降低 ,这个降低了的 电压经过 R 416限流后 ,送到行场扫描集成电路 IC 401 ( T DA9109) 15脚 ,使其 电压 下 降。1 5 脚是 B + 稳压环路输入端 ( R E GIN ) ,内接 B+ ( 二次 电源 ) 控 制 电路 。输入 到 1 5 脚的 电压 变 低 以后 , 被 内部的误差放大器放大,通过内部 2 0 0 6 .2 总第5 2 1期 · WWW.r日dio .corn .cn 17 ; 维普资讯 http://www.cqvip.com www.520101.co 控 制 电路使得 28脚 ( B+ 电源PW M 脉 . 宽调制控制信号输出端) 输出的 _ 次 电源驱 动 电压的 占空 比增 大 ,二 次 电 源开关管Q433的导通时间延长,储能 电感I 43 l 的储 能增大 ,从 而使得 ■ 次 电源的输出电压 卜.升 。二次电源升高 以后,行偏转线圈中流过的锯齿波电 流 增人 ,行幅度 随之变宽 。 当需 要减 小行幅度时,控制过程相反,读者可 自行分析 。 二.新型彩丑行幅度的自动控制 行 幅度 的 自动控 制 ,主 要是 指在 切 换显示模 式 ( 分 辨率 ) 、电压 波动 、 某种原因如亮度使高压变化引起行幅 度 发生变化 的情 况下 ,显 示器能够 自 动调整以保持行幅的稳定。 1.显示模式切换时的行幅自动控制 , 在显示模式改变时,行频率发生 - 变化。当行频率升高时,行周期下降, 行正程时间下降,行偏转功率下降,行 幅度变 窄 反 之 ,当行频率 降低时 ,行 幅度增大 。在行偏 转线 圈电感量 不变 的情况下,行输出管的供电电压决定 行幅度 的大小 。新 犁彩 为 在各 种分辨率 下保持 行 幅 的 稳 定 ,一般 采用 没置 专 门的 _Ⅲ_ 次 电源为 行 输 出管供 电,二 次 电源 在不 同的 示模 式 ,产生 不 I—j 的 电压 , 保持 行幅的 __F 好满屏 。图 3是 T G F B 774B 型彩显 的二次 电源 电路 。该机 采 用了 降 型 次电源 ,在某种显示模式下, ICT01( T DA 4856) 的 ___次电源驱 功输 出端6脚输出一定的驱动脉冲,维持着 二次电源开关管 Q 719 一定的高电平 时间 , 而在 二 次电源滤 波 电容 C735 两 端 ,得到了一 个稳 定的 电压为 行输 出管供 电。当切 换到 高一级 的显示 模 式时 (把分辨率调大) ,CP U 通过l C 总 线 28脚 (S CL 端 ) 、29脚 (S DA 端 ) 从存 储器巾取 出行振荡 的频率等数据 , 再 通过总 线送到 IC 701 的 l8、l 9 脚 , IC 70l 按照指 定 的数据 使行 振荡频 率 升高 ,行周 期缩短 ,行逆程 咻冲 幅度 下降 ,行输 出变压 器 T 703的各绕组 的 感应 电动势降低,其 5—8 绕组上的行 逆程脉冲也降低。该脉冲经D708 流 后 在 电容 C738正极 得到 的 电压 下降 , 该 电压经 R 718、R 785、R 719、V R 701 取 样 后 的 电压 降 低 ,经 R 7 1 7 送 入 IC701的 5 脚 ( B+ 稳压 控 制环路误 取样端)。该 电压经5脚内部的误差放 大器放大后产生比较电压 ,再与4脚的 锯齿 波绎 P W M 比较 器 比较后 ,使得 IC 70l 的 6 脚 输 出的脉 冲高 电平 时间 缩短 ,经q 717、q 7l 8推挽放 大后 ,=一 次 电源_) f 关管 Q7l 9 的导通时 间延长 , 储 能 电感 储能增 加 ,在 C735两端得 到 的电压升 高 ,从而使得 行 输出管 的供 电升 高,把 行幅 增加 到规定的 幅度值 。 当降低分辨率时,控制过程相反。 2.二次 电源波动引起行幅变化的 自动控制 当某种原网引起.二次电源输出发 生 波动时 ,会影 响到行 输出管 的供 电 , 进 而影响 行幅度 ( B+ 升高 ,行 幅增大 ; B+ 降低,行幅缩小) 。因此,■ 次电 源 的稳压 电路 还承担 着 自动控 制行 幅 稳 定的重 要作 用。其 控制 原理 和切 换 显示 模式 时对二 次 电源的控 制原婵 是 基本 样 的 ,所 不 同的足 ,切 换显示 模 式是使 B + 在某 几个 固定 的 电压 值 之 间切换 , B+ 波动 的 自动控 制是 在 某种 示模 式 下 ,当 B + 出现波动 时 使之 保持 在7J】5个固定 的 电压值 上 。清 华 同 力’ 7B69A 型彩显 在此 基础 又增 加 丁 一个 行幅 稳定 电路 ,实行 了 “ 双 重控制” ,原理见图4。当某种原囡使 得 B+ 外高 时 ,一方 面 ,B+ 的稳压 电 路 作 出反 应 ,通 过稳压 环 路使 次 电 源 输 It{降 低 ( 从 略 ) } 另 一力 面 ,由B+ 取样 电阻 R 734、R 735 分压 后的 电压 18 2 OO6 2 . ~ 15 2 1 期· WVd~V.ra dio.c。m .CN 。高 ,行I旧稳定控 制 三极 管 Q735 的b极 电压升 高 。Q735 是 P N P 型 三 极 管 ,凶 此 Q735导通 减弱 ,C极 电压 变 低 ,进而使 得 Q406 的 b 假 电压 变低 ,Q406 导 通 也减 弱 ,其 C极 电压 上升 ,双 阻 尼二 极管 D408、CD408 的 中点 电压 升高 ,行 幅变 小 。 当 某 种 原 引起 B + 下 降 时 ,控 制过程 相 反。 3.高压 变动 引起 行幅 变 ; 维普资讯 http://www.cqvip.com www.520101.co 化时的自动控制 当 因某 种原 因 引起 亮度 突然 变化 时 ,会造成 显像管 的束 电流突然变 化 , 引起高压变化,进而影响行幅度 ,出 现行幅胀缩或图像失真等现象,这种 现象被称为显示器的 “喘息效应” ,或 者 称为 “呼 吸效 应” ( 严格地说 ,喘息 或呼吸效应 还包括 场幅度 的胀缩 ) 。新 型彩显一般通过取样电路来检测高压 变化,并将这个变化送到行场扫描 IC 的相 关控制脚 ,经 IC 内部 处理后 改变 枕 校控 制输 出端 的直流分量 ,进 而改 变双 阻尼二极 管 的中点直 流 电位 ,达 到 稳定 行 幅度 的 目的 。这 里 仍 以 L G F B774B 型显示器 为例 ,有 关原理 见 图 5。当亮 度升高引 起显像管 阳极 电流增 大 、高压 下降 时 ,行输 出变压 器 T 703 的7脚电压降低 ,经 R 762、R 7991分 压 限流后 的电压 降低 。该 电压 经Q720 射 随放 大后 ,使得 Q723的基极 电压 下 降 ,引起 行场 扫 描 集成 电路 I c 70 l ( T DA4856) 的 3l 脚 (高压 变动 引起 的行 幅变化补偿 控制 端H —SM OD ) 电 压 降低 。3l 脚 电压 降低后 ,经 IC 701 内部电路处理,使得 11脚输出的直流 分量 增大 ,电压升 高 ,Q707的基极 电 压 升高 ,集 电极 电压 下降 ,Q709的导 通减弱,双阻尼:二极管D704的中点电 压升高,行扫描电流下降,行幅度减 小 ,从 I而抑制 了高压变 低时 出现的行 幅增大现象。同理 ,当高压变高时,该 电路 也可 使得行 幅增大 。这 个电路实 现丫对行幅度 “喘息 (呼吸) 效应” 的 有 效抑制 。 三 .故障检修 实例 一 台 EMC 787N 型显示器 ,行幅 窄,而且伴有枕形失真,不可调。 分析与检修:行幅小,一般涉及二 次电源与行幅控制 电路,而且行幅控 制与 枕形 校正 电路 密切相 关 。首先测 量二 次 电源输 出为 50V ( 等于 二次 电 源供 电) ,切换 显示模 式该 电压 不变 , 判 断二次 电源没 工作 。检 查二 次 电源 电路 ,发现二 次 电源开 关管 Q7l 9 损 坏 ,该管型号为 IR F 644A 。用 一只 IR F 634A 代换后 ,故 障依 旧。此时测 量二 次 电源 已经 正常 ,当把分辨率 切 换为 1024 X 768 时 ,B + 已经恢 复为 135V 。调节行幅、桶形失真都不起作 用 ,但 其他选 项控 制正常 。由此结合 故障现象,判断该机的行幅控制和枕 形失真 电路有 问题。有关电路见图6。 首 先 测量 双 阻 尼 - - 极 管 D 7 0 9 、 D710的中点 电压,为30多伏 (正常应 在 l 3~20V ) ,可见这 个电压高 应该是 造成 行幅度变 小 的原 凶。围绕 和 中点 相 联 系的 电路 检查 ,先 后证实 几个行 幅度 和枕形 失真校 正 电路 的主要 元件 Q 714、Q71 5 和 最容 易损坏 的 Q 71 7 (T IP 122) 都正常,后来用 电压测量 法 ,发现行 幅和枕 校 电路 的输 出端 电 阻 R 777两端 电压 差别很 大。该 电阻为 2.2 Q /l W ,在路 测量其 阻值远远 超 过 2.2 Q ,将 其拆 下测量 ,发现 已断 路 。更换 一·只 同型号 的 电阻 ,故 障排 除 。三 个月 后 ,该机 又 出现相 同故障 , 这 次 只是R 777断 路 ,二 次 电源开 关管 没出问题 。对相关 电路进行仔细检 查 ,确认 无其 他故 障后 ,将 R 777换 为 2.2 Q /2W 的 电阻 ,故 障彻 底排 除。 后 又遇 到几例 相 同的故 障 ,也都 是 由 R 777断 路引起 ,证 实这是 该机 的一个 通病 ,而且说 明该 电阻选用 的功 率略 小 ,在 以后 的检修 巾 ,都 把 R 777换为 2W 的 ,未 出现过R 777 再 次烧 断 的故 障。 由于 R 777断路,导致行幅控 制和枕形失真 校正电路 不能对双 阻尼二极管的中点 电压进行控制 , 导致 中点 电压升 高 ,因而 出现 了 行幅小且伴有枕形失真现象。l 2 OO6 .2 ~ I5 2 1期 · .r adio .co m .cn 19 穰 维普资讯 http://www.cqvip.com www.520101.co
