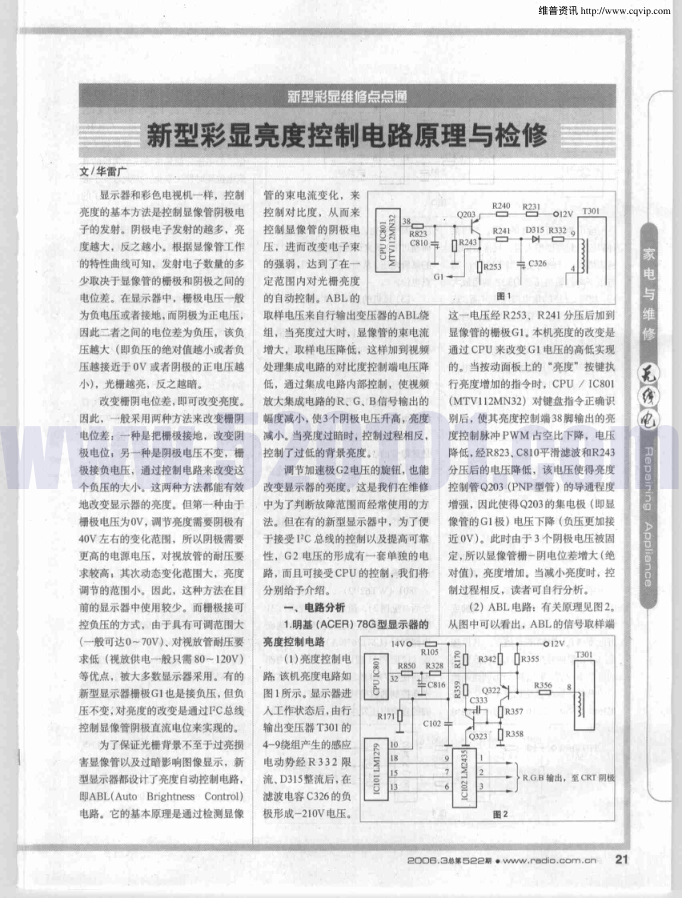

文 ／华雷广 显示器和 彩色 电视机 一样 ，控 制 亮度的基本方法是控制显像管阴极电 子的发射 。阴极电子 发射的越多 ，亮 度越大 ，反之 越小 根据 显像管工 作 的特性曲线可知，发射电子数量的多 少取决于显像 管的栅极 和阴极之 间的 电位差。在显示器中．栅极电压一般 为负电压或者接地 ，而阴极 为正 电压 ， 因此二者之 间的电位差为 负压 ．该 负 压越大 ( 即负压 的绝对值 越小或者 负 压 越接近 于 0V 或者 阴极的 正电压 越 小) ．光栅越 亮．反之越暗 。 改变栅阴 电位差 ．即可改变亮 度。 因此 ．一般采用 两种方法 来改变栅 阴 电位差 ：一种 是把栅极接地 ．改变 阴 极电位 另一 种是阴极 电压 不变 ，栅 极接负电压 ．通 过控制 电路 来改变这 个负压的大小 。这 两种方 法都能有效 地改变显示器的亮度。但第一种由于 栅极电压为 0V ，调节亮度 需要阴极有 40V 左右的变化 范围 ，所 以阴极需要 更高的电源 电压 ，对视放管 的耐压要 求较高t 其次动态变化范围大。亮度 调节的范围小。因此，这种方法在目 前的显示器中使用较少。而栅极接可 控 负压的方式 ．由于具有 可调范 围大 ( 一般 可达 0～70V ) 、对视放 管耐压要 求低 ( 视放供 电 一般只需 80～120V ) 等优点 ，被大 多数显示器 采用 有 的 新 型显示器栅极 Gl 也是接 负压 。但 负 压 不变，对 亮度的改变 是通过 I C总 线 控 制显像管阴极直 流电位来 实现的。 为了保证光栅背景不至于过亮搠 害显像管 以及过 暗影响 图像 显示 ．新 型显示器都设计了亮度自动控制电路． ~II／ABL ( A uto Brig htness Contro1) 电路。它的基本 原理是通过 检测显像 管 的柬 电流 变化 ，来 控 制对 比度 ，从 而来 控 制显 像管 的 阴极电 压 ．进 而改 变 电子柬 的 强弱 ．达 到 了在一 定范围内对光栅亮度 的 自动控制 。AB L 的 取样 电压来 自行 输出变压器 的A BI 绕 组 ．当亮度过大 时 ．显像 管的柬 电流 增大 ，取样 电压 降低 ，这 样加到视 频 处理集 成 电路 的对 比度控 制端电压 降 低 ，调 过集成 电路内部控 制 ．使视 频 放大集 成电路的 R ，G、B 信号输 出的 幅度 减小 ．使 3个阴极电压升 高，亮度 减小 。当亮度过暗时 ，控制过 程相反 ． 控制 了过低的背景 亮度。 调 节加速极 G2电压的旋 钮，也 能 改变显 示器的亮 度。这是 我们在维修 中为 了判断故 障范围而经 常使用的方 法 。但在有的新 型显示器 中．为 了便 于接 受 P C 总线的控 制以及提 高可靠 性 ，G2 电压 的形 成有一 套单 独的 电 路 ，而 且可接受 CP U 的控 制，我们将 分别给 予介绍 。 一 ． 电路分析 1．明基 (AC EB ) 78G 型噩示器 的 亮度控制电路 ( 1) 亮度控 制电 路：该机亮度 电路如 图 1所示 。显示器 进 人工作状 态后 。由行 输 出变压 器 T 301的 4- 9绕组产 生的感应 电 动势经 R 3 32 限 流 、D315整 流后 ，在 滤波 电容 C326 的负 极形成 - 210V 电压。 这一 电压经 R253、R241分压 后加到 显像管的栅极G1。本机亮度的改变是 通过 CPU 来 改变 Gl 电压的高 低实现 的 。当按动面 板上的 “亮度” 按键执 行 亮度增加的指令 时 ．C F U ／I C801 (MT V I 12MN32) 对 键盘指 令正确 识 别后，使其亮度控制端38脚输出的亮 度控制脉冲P WM 占空比下降．电压 降低 ．经 R823，C810平滑滤 波和R 243 分压后 的 电压 降低 ，该 电压使得 亮度 控制管0 203 (PNP 型管) 的导通程度 增强 ，因此使得 0 203的集 电极 ( 即显 像管 的G1极 ) 电压 下降 (负压 更加接 近 0V ) 。此时 由于 3个 阴极 电压 被固 定 ，所 以娩像管栅 一阴 电位差 增大 ( 绝 对值) ，亮度增加。当减小亮度时．控 制过程 相反 ，读 者可 自行 分析 。 (2) A BL 电路：有关原理 见图 2。 从 图中可以看 出．A BL 的信 号取 样端 巳o0 自． a 总■5 2 已期· ww w ． ra dio．u；or~ ．cn 2 1 瞄鹃 啊 唰 维普资讯 http://www.cqvip.com www.520101.co 是行输出变压器T 301的8脚。当因某 种原因引起亮度增大时 ，显像管的束 电流增大 ，行输出变压器T 301的 8脚 电压下降 该 电压经 Q322 倒相放大 后 ，使得 Q322的集 电极 电压升高 ，进 而使得 Q323 的导通程度增强，通过 R 359、R 170使得 电阻 R 105下 端 电压 降低 ，视频 信号 处理集 成 电路 IC 101 (LM 1279) 的对比度控制端 l 0脚电压 下降，经过 IC 101 内部的对比度控制 电路的作用，使得IC 10l 的3个视频信 号输出端 l 8、l 5、l 3脚输出的R 、G 、 B信号幅度减小，画面亮度下降。当画 面亮度过暗时，控制过程相反。 该机的A BL 电路的起控点可以通 过进入总线来调整和设置。方法是 关 闭显示器后，同时按住 “ E X IT ” 和 “ENT ER ” 两个按键再次按下电源开 关 ，即可 出现 “ 维修模 式菜单 ” ( 与 用 户模式相同，但在菜单的左上角出现 一 个不断闪动的字母 F )。在维修模式 菜单中，比用户菜单里多出了 “A L ” 选项 (即 A BL ) ，选择 A L 后 ，增加或 者减小其数值 (其原始数据为93) ，就 可改变 A BL 电路的起控点。其原理 是：CP U 识别并执行A BL 起控点调整 的键盘指令后 ，其32脚A BL 调整端输 出的P WM 脉冲占空比发生变化，该 压也发生变化 ，这个变化了的电压进 而通 过 R 328 来改变 倒相 放大 管 Q322 的基极 电压 ，从而改变了A B L 的起控 点 电位 。 ． ( 3) 该机 的显像 管加速 极 电压 G2 是 由行输 出变压 器产 生并 通过直 接调 整行输出变压器上的S CR EEN旋钮来 使之变化的。顺时针旋转时G2电压升 高，亮度增大 逆时针旋转时G2 电压 降低 ，亮度 减小 。 2．飞利浦 1 07E2 型显示器的亮度 控制电路 该机的亮度控制有两个特点 ：一 是显像管的G l 极虽然没有接地 (也是 负压 ) ，但其亮度控制不是通过改变 G l 电压 而是 改变 阴极 电压 ，二是 F C 总线系统参与了亮度的调整过程。该 机视放输出采用交流输出方式，输出 的是经过钳位的视频信号 ，所以光栅 的亮度取决于显像管三个阴极的直流 电压。当进入菜单调整亮度时，CP U ／7801 (WT 62P2) 识别判断键盘指 令后 (见图 3)，通过 I2C 总线端 口31 脚和32脚把该指令送到视频处理集成 电路7301(L M 1267N A ) 的S CL 、SDA 端 ( 12脚和 l 1脚 )，通过 7301的内部 电路使得7301的三个用于 R 、G、B 暗 平衡控制的数模转换输出端14、15、16 2 2 Z OOS ．3 总||5 2 2 期 · www ．r~ dio ．t om ．or-1 平衡控制集成 电路 7702 (LM2480) 的 信号输入端 3、2、l 脚电压 同时变化 ， 通过 7702 内部电路的作用，在其 R 、 G 、B 输出端 6、7、8脚上就得到了变 化了的电压 ，使显像管三个阴极的直 流电位同时发生变化 ，因此改变了亮 度 。调 整结 束后 ，CPU 会 把改变 了的 亮度数据写人 EEPR OM 中 (1) ABL 控制：与 A C ER 78G 型 显示器一样，该机的A BL 控制也是通 过改变对比度来实现的，有关原理见 图4。当画面亮度变大引起显像管束电 流变大 时 ，行输 出变压 器 5612的 6脚 电压降低，通过二极管6609、电阻3662 送到视 频处理 集成 电路 7301的22脚 电 压 降低 。22 脚是 A BL 控 制输 入端子 ， 该脚 电压 变低 后 ，7301内部相 关 电路 会自动使其 R 、G 、B 输出端 20、19、 l8 脚输出的视频信号幅度下降，接着 送 入 视 频 输 出放 大 集 成 电路 7 7 0 l (L M2469) 的 9、6、7脚，经 7701内 部电路的作用 ，同时改变了其 R 、G 、 B 输出端 l 、2 、3脚的电压 ，最终使得 显像管阴极电流下降，既自动调整了 对 比度 (实际上由于阴极电压被改变， 在对比度发生变化的同时，亮度也有 所变化) ，叉在一定程度上限制 了束电 流 。 (2) 加速极电压 G2 的形成与控 制：该机的G2电压与一般机型大不相 同，请见图5。行 电路工作以后，行输 出变压 器 5612的 2- 7绕组产 生 的感 应 电动势 经二极 管 6613、电容 2624整 流 滤波后 ，形成 大 约600V 的直 流 电压 加 在 了显像管的加速极 G2。G2 电压受 CPU 的控制 ，三极管7684及其外围元 件 3632、3639、3667、3664及 几个 电 容组成控制电路。G2的调整必须进入 维修模式才能进行 ，当需要调节G2 电 压 时 ，CP U 识别 并判 断键盘 指令 后 ， 使 39脚 (G2- ADJ ) 端输出的控制 电 压 发生变 化 ，这个变化的 电压通 过 3667限流、3664分压，去控制 7684的 维普资讯 http://www.cqvip.com www.520101.co 文／张文华 故障现象：开机后无光无声．电源 指示灯 不亮 ，不能二 次启动 。 分析与检修：正常情况下．该机型 彩 电按下 电源开 关后 ，电源指示灯 亮 ． 处于 待机状态 ，当按下 遥控器 电源按 键后，电源二次启动电视机进入正常 工作状态。根据故障现象．首先在关机 状态 下检查 电源 保险 缝管 、开 关电源 集成电路 IC801及行输出管 Q4o2，均 束 发现异常 。然后通 电检 查开 关电源 待机输出电压 (有关电路见附图) ，发 相差约一倩 。进一 步检查 Q821射极 电 压 为2．4v ( 正常应为 7．5v ) ，该 电压 经 R03l ，R 032降压 ，再 由D003稳压 后加到 CPU 的 34脚，为CP U供 电． 实测该 电压为 1．9V ．显然 CP U 不能 工作，电源无法二次启动。由此可见， 问题出在CP U供电电路。分析电路可 知，CP U 供电电路由Q821 及其外围 电路组 成．并 与 D831 D833 D832 三组输 出电压均有 关系。进一 步检查 0V , 一是 D825 或 C829击 穿短路 I 二 是R 822开路 。检 查结果 R 822开路，更 换R 822．彩 电恢 复正 常。此时 对Q821 在待机和启动后两种状态下的各极电 压重新进行 了测量，结果如下：待机 状态 V 8．2V ． = 7．5V ， =9．8V Q821导通 ．e极输 出电压为 CPU供 电 发现 ．Q821 的b 极 电压 为 OV ，c 极电 二次启 动后 V ：8．2V ，V = l 3V 现D831、D833，D832 输出直流电压 压为21． 9V ，说明Q82|发射锗匣偏， = 70V ，Q821发射结反偏截止．由 刑 力 q ) V 、z I ． V 市u j ．1V ． 与 止 吊 盲 f 戳 止 。 从 2 I 基 徽 E邑增 口J 肴 1．／6j z 删 廿=II J j · f V 咀臆 为! U6 6 U} ： 机输出电压《23．4V ，10．3V 和1．7V ) 出．只有两种原因可导致该电压为 Q821射板继续为 CPU 供电。@ 发现为0V ，而正粥应 分析与检修：开机后测量主电 该为- 75V 左右。这 各路输出都正常，直观观察，有高月 — ： s 牛 z ’Ⅱ ⋯ 0 ~ ， l V II 说明阀题就出在Gl 产生，灯丝也亮，测量受控的12VⅡ 电压的形成或者控制 常 ， 显像 臂各 阴极 电压 也都在正 常 上上3 6 ；=z— LJ 电路上。 圈。围绕显像管发光的条件测量G1 ．L． ． L． 测量 Gl 电压形 G2时．发现Gl 在正常范围但G2电日 朋5 成 电 路 的 二 极 管 为0V 。根据 该机 G2 电压 的形成原 理 1 U j l 5 时止破甩地 结台G2为0V 这一现象．判断该电 |极 电压 ．进而改变 了 7684的导通程 为 一210V ，说 明限流 电阻 整流滤波 存在元件 硬性损坏 测量 G2端对地 ：．最终改变了行输出变压器56l2的 ：元件都没问题。在路测量去显像管Gl 明显短路．整流二极管6613正反向 一 7绕组的感应电动势，使6613、2624 极的电阻R 24l ( 100 k n ／0．5W ) 阻 阻也正常，但在路删得G2 电压形目 整流滤 波后的 电压 发生变化 ，达到 了 提高或 者降低G2电压的 目的。调整 完 毕后 ，保 存退出 ．关于 G2的新的控制 数据会被 自动写入 EEPR OM 中。 = ．捡，I 实倒 例 1：明基 A CER 78G 型显示器 ． 开机后 光栅过亮 ，伴有几条 回扫线。 分析与检修t 根据故障现象，怀 疑显像筲 供电 电路 异常。首 先测量 G2 电压 是否过高 ．实际测量 G2为 205V ， 和正 常机相符 ，证实 G2支路正常 · 其 次测量 显像管的 三个阴极 电压 ，都为 50V 左右．基本正常。测量Gl 电压， 值正常 。据此把 故障的原 因锁 定到 Gl 亮度控制电路。测量亮度控制管Q203 的基 极电压 为 0．3V ．在正常 范围之 内 ．但 测得其集 电极 和发射极 电压相 同。都为0．I5V 怀疑Q2o3 的c ，e极 击穿，拆下测量．证实Q203确已损坏。 更换一 只 PNP 型三极管 B F423，开机 后光栅亮度恢复正常 ，故障排除。 Q203的C，e极击穿后 ．显像管的 GI 极 电压被钳 位于0V 。使 栅一 阴 电位 差变大．因而出现了上述故障现象。 例 2：飞利浦 l 07E2型 显示器 ，开 机后 无光栅 ，电源 指示灯正常 电路 的限 流电 阻 36 l 9 的阻值 远远 大 于 l k 0 。故判断 36l 9断路。该电 阻原型 号为 1k n ／0 ．25W ，更 换一 只 1 k 0 ／0．5W 的 电阻后 ，光 栅和 图像正 常 ．故 障排除 。 3619断路 后 ．G2形成 电路 无电压 产生 ，造 成显像 管不 能发光 实际维 修中 ，也遇到 过光栅 太暗调节 亮度也 达不到正 常使用 要求的故 障 ，测量G2 电压比正常值低一些，其他电路都正 常 。 这 种 现 象 是 由 于 存 储 器 ( EEPR OM) 内部 的G2数据 紊乱引起 的 。重 写数据 后，即可排 除故 障 国 2 0 0 8 ． 0 触第5 巳色期 · w ww radio t3Orrt．cn 2 3 维普资讯 http://www.cqvip.com www.520101.co
