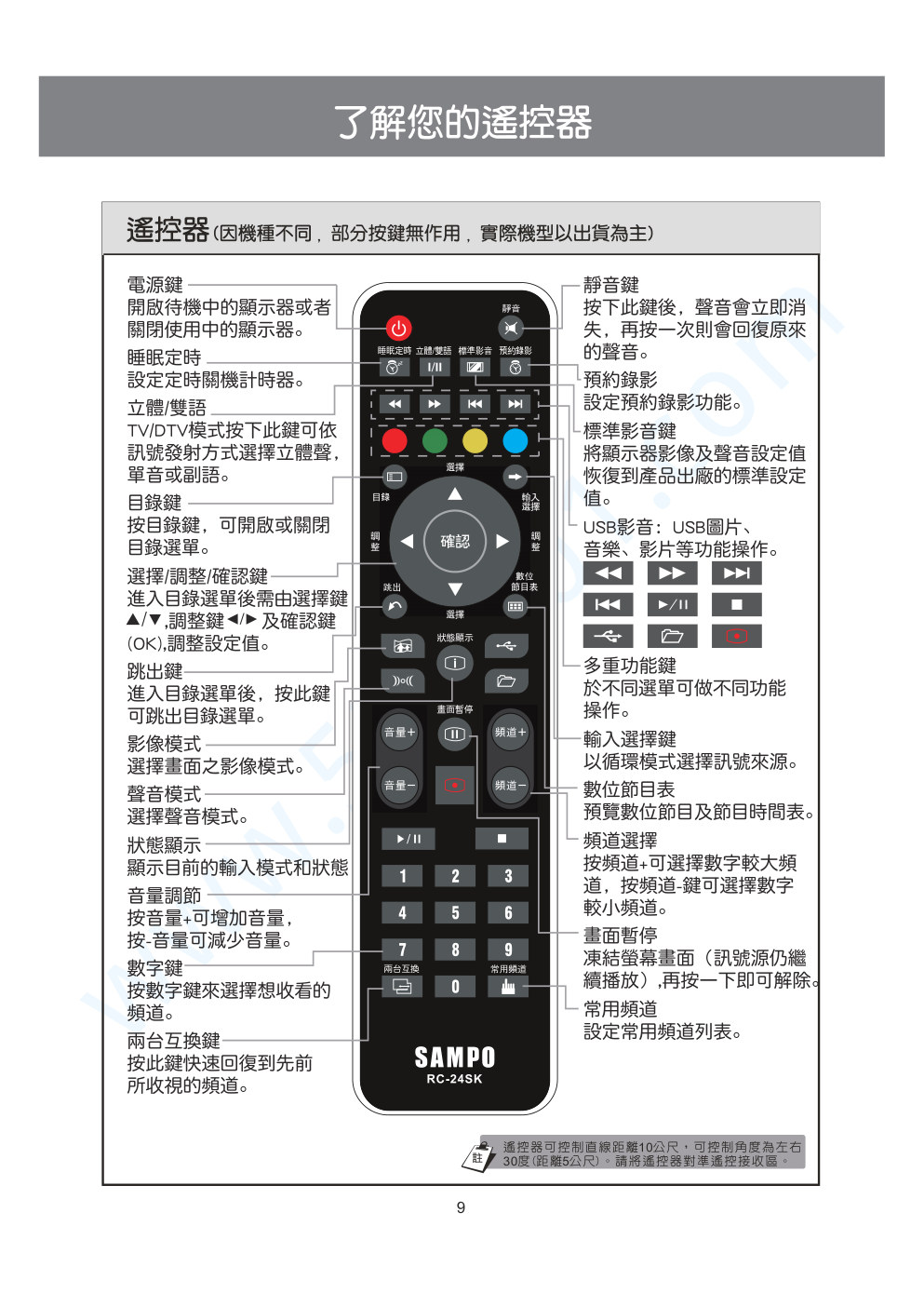

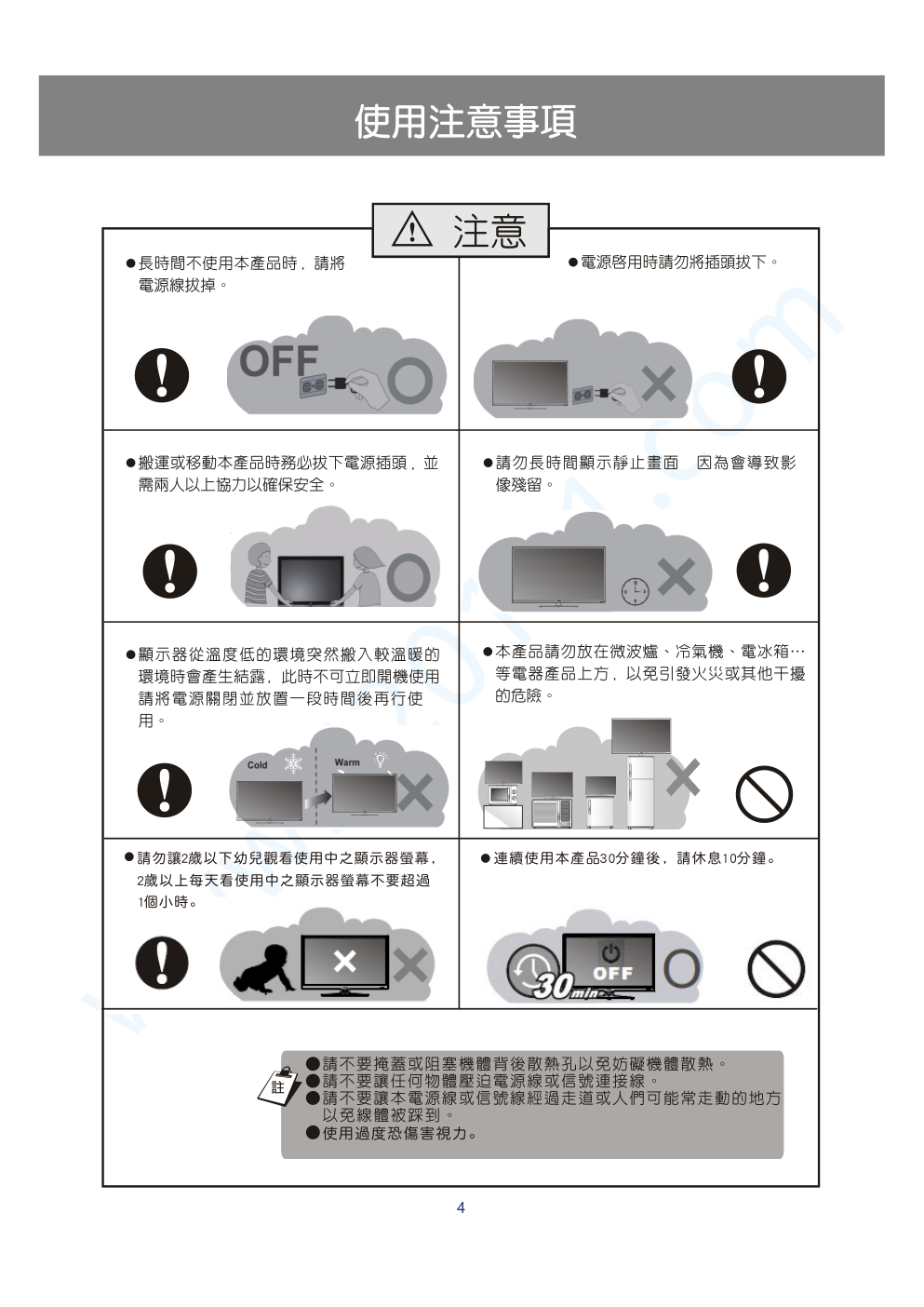

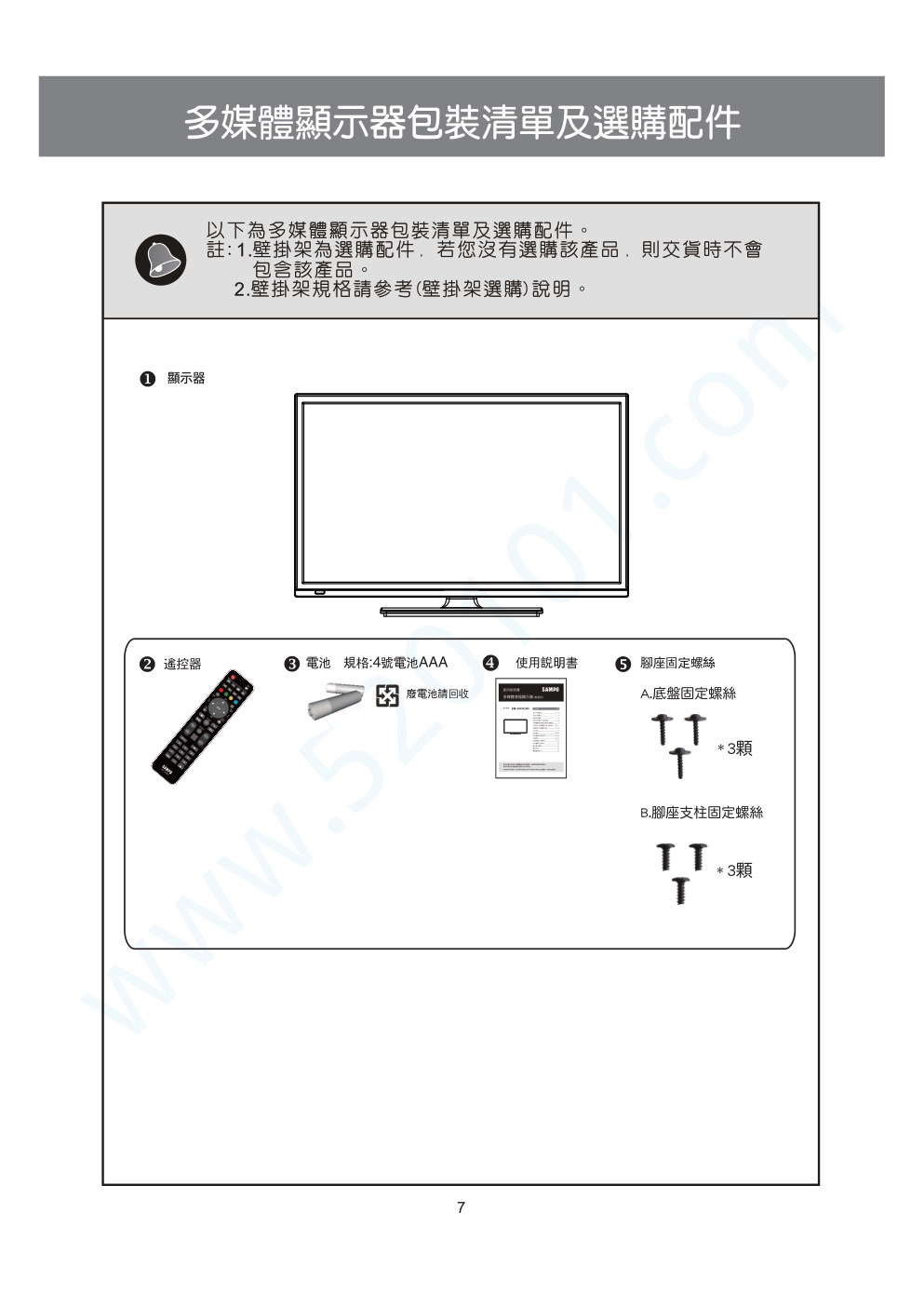

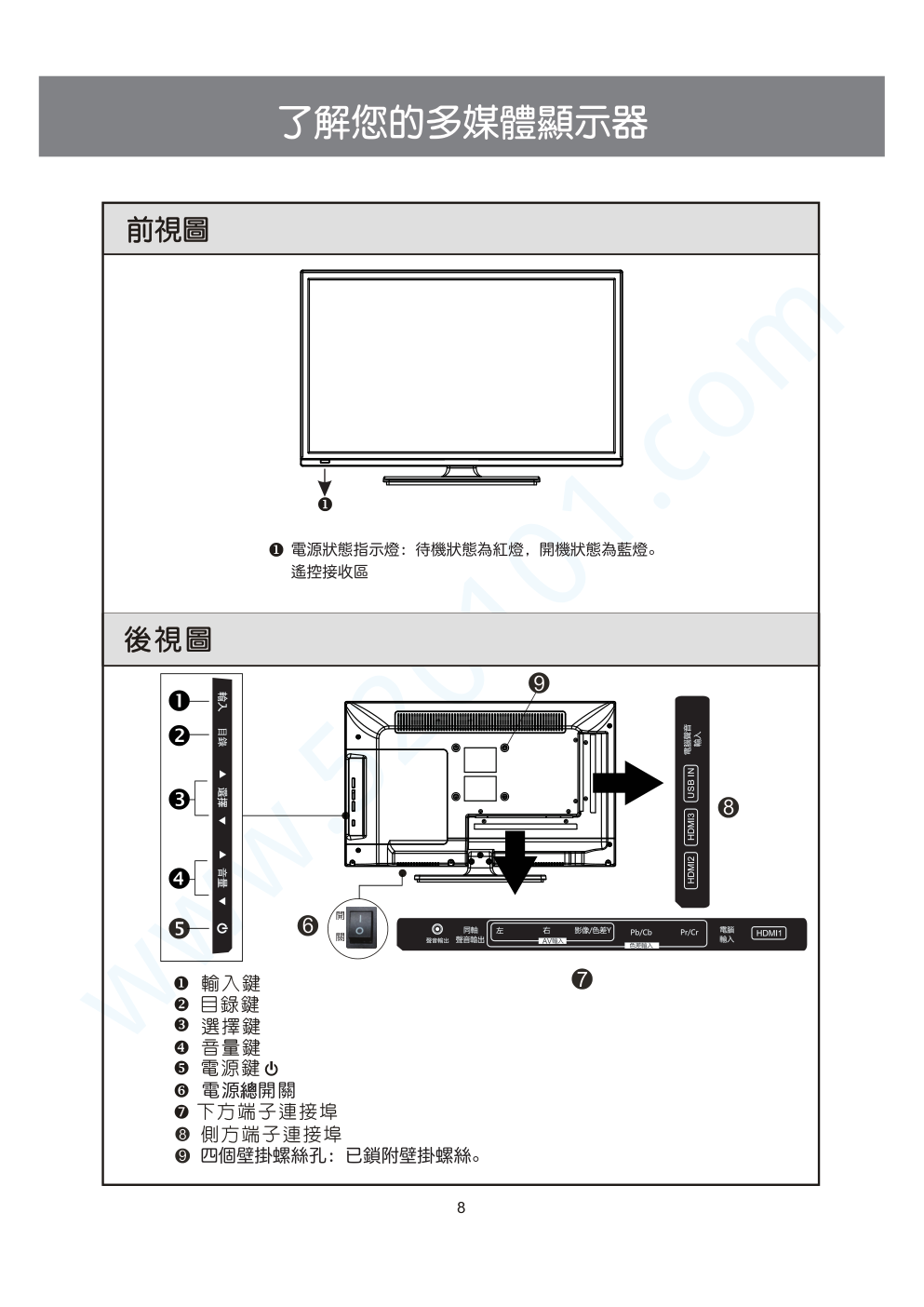

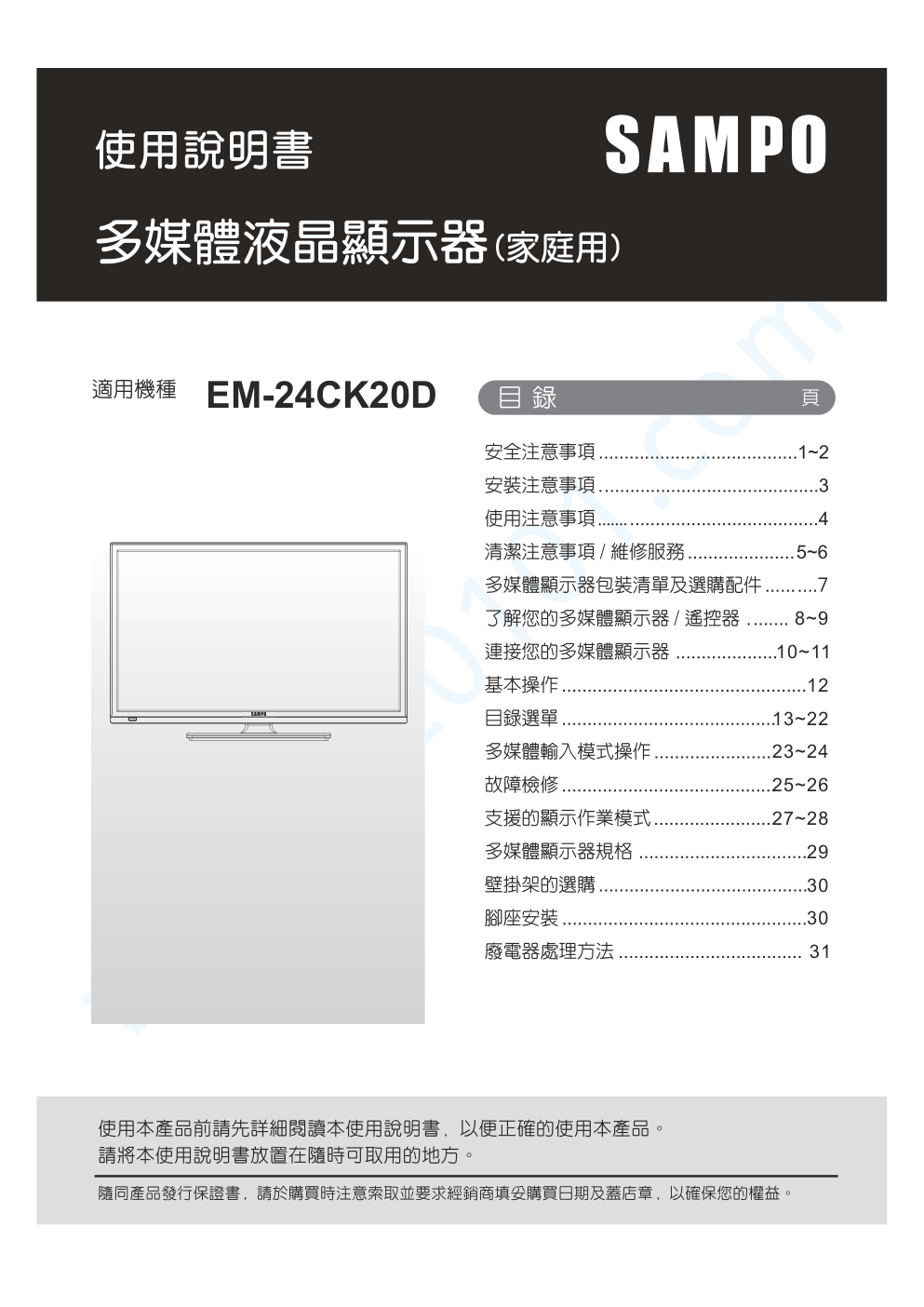

www.520101.com EM-24CK20D , , , 8~9 10~11 12 13~22 23~24 25~26 27~28 29 30 30 31 www.520101.com , , , , , , , , , , , , , www.520101.com , , , , , , , , , AC110V~/60Hz AC110V~/60Hz , , , , , 兩台互換 兩台互換 標準影音 標準影音 www.520101.com , , , , , , , , , www.520101.com 請勿讓2歲以下幼兒觀看使⽤中之顯⽰器螢幕， 2歲以上每天看使⽤中之顯⽰器螢幕不要超過 1個⼩時。 連續使⽤本產品30分鐘後，請休息10分鐘。 , , , , 使⽤過度恐傷害視⼒。 www.520101.com , , , , , www.520101.com , , www.520101.com , , EM-24CK20D , , , 兩台互換 標準影音 A.底盤固定螺絲 B.腳座支柱固定螺絲 3顆 * 3顆 * www.520101.com 6 7 8 8 電源狀態指示燈：待機狀態為紅燈，開機狀態為藍燈。 遙控接收區 9 四個壁掛螺絲孔：已鎖附壁掛螺絲。 9 電源 開關 總 開 關 AV 聲音輸出 www.520101.com , , 9 電源鍵 開啟待機中的顯示器或者 關閉使用中的顯示器。 睡眠定時 設定定時關機計時器。 狀態顯示 顯示目前的輸入模式和狀態 靜音鍵 按下此鍵後，聲音會立即消 失，再按一次則會回復原來 的聲音。 標準影音鍵 將顯示器影像及聲音設定值 恢復到產品出廠的標準設定 值。 預約錄影 設定預約錄影功能。 數字鍵 按數字鍵來選擇想收看的 頻道。 兩台互換鍵 按此鍵快速回復到先前 所收視的頻道。 兩台互換 USB影音：USB圖片、 音樂、影片等功能操作。 目錄鍵 按目錄鍵，可開啟或關閉 目錄選單。 輸入選擇鍵 以循環模式選擇訊號來源。 跳出鍵 進入目錄選單後，按此鍵 可跳出目錄選單。 數位節目表 預覽數位節目及節目時間表。 音量調節 按音量+可增加音量， 按-音量可減少音量。 常用頻道 設定常用頻道列表。 影像模式 選擇畫面之影像模式。 聲音模式 選擇聲音模式。 多重功能鍵 於不同選單可做不同功能 操作。 畫面暫停 凍結螢幕畫面（訊號源仍繼 續播放）,再按一下即可解除。 頻道選擇 按頻道+可選擇數字較大頻 道，按頻道-鍵可選擇數字 較小頻道。 立體/雙語 TV/DTV模式按下此鍵可依 訊號發射方式選擇立體聲， 單音或副語。 選擇/調整/確認鍵 進入目錄選單後需由選擇鍵 ,調整鍵 及確認鍵 (OK),調整設定值。 www.520101.com , , , 同軸聲音輸出 10 AV , 聲音輸出 www.520101.com 11 6 USB IN 1.將USB儲存設備，連接到顯示器USB輸入端子上。 2.本機USB輸入僅支持FAT32格式。 1 不得直接連接耳機進行播放。 部分機型使用3.5mm Line Out轉接端子，請將轉接線端子連接到 聲音輸出的端子上。將轉接端子紅色與白色的端子，連接到擴大機或 主動式喇叭上相對應的紅色與白色的聲音輸入端子上（R/L）。 聲音輸出 2 同軸聲音輸出 連接到數位聲音輸出設備。 4 電腦輸入 連接到您的PC上的影像輸出端子。 7 電腦聲音輸入 外部設備的聲音輸入。 3 AV輸入 左和右: 聲音輸入端子用於連接外部設備的聲音輸入插座 影像: 用於連接外部輸入設備的影像輸入插座。 色差輸入 連接色差視頻。色差輸入與AV輸入使用同一組聲音輸入， AV影像輸入與色差Y信號使用同一組輸入端子。 , , , 5 HDMI1/2/3 可連接使用有HDMI高畫質影像/聲音訊號輸出裝置。若您的電腦搭載有 DVI數位輸出端子，您可以使用DVI轉HDMI轉接線，DVI一端連接到電腦上， 另一端HDMI連接在顯示器背面的HDMI端子上即可。 本機種所設計HDMI端子支援DVI，如您需連接DVI週邊，需自行購買 DVI to HDMI轉接線。 www.520101.com , , , 12 1.請確認電源線正確的連接到顯示器上，插頭也正確的插在插座上。 2.此時顯示器為待機狀態，狀態指示燈呈紅色，按下電源鍵可開機。 此時顯示器為開機狀態，狀態指示燈呈藍色。 3.若要待機，請再按一次電源鍵，此時顯示器為待機狀態。 4.若要斷開電源，請按顯示器底部的電源 開關。 按輸入選擇鍵以選擇信號輸入模式，按上下鍵選擇 訊號源，按確認鍵切換到您想要的輸入模式。 當連續按輸入選擇鍵時，螢幕上會出現選擇視窗。 當出現選擇畫面時，您可以再按輸入選擇鍵切換到 您想要的輸入模式。 總 輸入選擇 移動 選擇 OK AV輸入 色差 電腦輸入 HDMI1 HDMI2 HDMI3 USB 退出 EXIT www.520101.com , 影像調整可根據您個人喜好的畫面影像模式、對比度、亮度、飽和度、銳利度、 色相、色溫、藍光抑制、藍光抑制調整、比例、雜訊抑制等相關項目讓您自行調整至 您最滿意的參數值。 , , 13 影像 影像模式 對比度 亮度 飽和度 銳利度 色相 色溫 標準 50 50 50 50 50 標準 比例 雜訊抑制 自動 中 進入 調整 返回 MENU 退出 EXIT www.520101.com 內建機種模式：標準、柔和、自訂、鮮明模式 您可以依自己喜好，選擇適合的影像模式。 自訂模式可調整的細項： 對比度：本選項可調整影像亮暗之間的差異。 亮 度：本選項可調整畫面的亮度。 飽和度：本選項可調整影像的色彩飽和度。 銳利度：本選項可調整影像的清晰度。 色 相：本選項可調整畫面的色調。 調整畫面影像的色溫值，可選擇冷色、暖色、標準模式。 , , , 14 雜訊抑制 圖像雜訊抑制功能，可設定關、弱、中、強。 雜訊抑制 圖像雜訊抑制功能，可設定關、弱、中、強。 www.520101.com 聲音調整可根據您個人喜好的聲音模式、平衡、自動音量、環繞聲、光纖 模式、聲音延遲等相關項目，讓您自行調整至您最滿意的參數值。 , , , , , 15 聲音 聲音模式 120Hz 500Hz 1.5KHz 5KHz 10KHz 平衡 自動音量 環繞聲 進入 調整 返回 MENU 退出 EXIT 標準 50 50 50 50 50 0 關 關 www.520101.com 內建機種模式：標準、柔和、動態、自訂。 您可以依自己喜好，選擇適合的聲音模式。 自訂可調整的細項： 120Hz, 500Hz, 1.5KHz, 5KHz, 10KHz。 , 環繞聲 16 www.520101.com 時間設定可設定本機時鐘、關機時間、開機時間、休眠定時、睡眠等 相關項目，讓您自行調整至您最滿意的參數值。 , , , , 17 時間 時鐘 關機時間 開機時間 休眠定時 睡眠 進入 調整 返回 MENU 退出 EXIT – – 關 關 關 關 www.520101.com 本選項可調整關機時間，可設定關閉、一次、每天、 週一到週五、週一到週六、週末、週日。 關機時間 本選項可調整開機時間，可設定關閉、一次、每天、 週一到週五、週一到週六、週末、週日。 開機時間 本選項可調整休眠關機時間，可設定關/10分/20分/30分/ 60分/90分/120分/180分/240分。 休眠定時 本選項可調整睡眠關機時間，可設定關、3小時、4小時、 5小時。 睡眠 18 時鐘於連接數位台時會自動更新當下時間。 時鐘 www.520101.com 設定調整可根據您個人喜好的語言、PVR檔案系統、 、 恢復出廠設置 藍背景、目錄時間等相關項目，讓您自行調整至您最滿意的參數值。 , , , , 19 設定 語言 PVR檔案系統 恢復出廠設置 藍背景 目錄時間 進入 調整 返回 MENU 退出 EXIT 中文（繁體） 開 30秒 www.520101.com 本選項可選擇自己所需的語言。 , 恢復出廠設置 本選項可使設備恢復到出廠時的狀態，需重新開機。 藍背景 本選項可設定無信號輸入的時候, 電視顯示藍色背景。 目錄時間 本選項可選擇5秒、10秒、15秒、20秒、25秒、30秒。 20 語言 www.520101.com 管控設定 , , , , 管控設定可根據您個人喜好的系統鎖定、設置密碼、頻道鎖、父母控制、 清除鎖定等相關項目，讓您自行調整至您最滿意的參數值。 管控 21 管控 系統鎖定 設置密碼 頻道鎖 父母控制 清除鎖定 進入 調整 返回 MENU 退出 EXIT 開 關 www.520101.com 管控設定調整細項如下說明 系統鎖定 本選項設定進入管控細項，初始密碼“0000”。 設置密碼 本選項可設定恢復初始密碼。 頻道鎖 本選項可設定鎖定頻道，進入後按綠色按鈕則可鎖台。 父母控制 本選項可設定所需級別。 清除鎖定 本選項可清除所有鎖定設置。 22 管控設定 www.520101.com 確認 確認 , , , , , , 23 相片 音樂 電影 相片、音樂、電影 www.520101.com , 確認 , , , 24 , , www.520101.com 25 www.520101.com 26 www.520101.com 27 , , , , www.520101.com 28 , , , , www.520101.com EM-24CK20D 29 AC110V~/60Hz 3.8公斤 23.6" 1920X1080 1920X1080 3000:1 180 3 1.0A 36W 555X160X370 100x100 555X47X338 8.5 176°/176°(H/V) 1 同軸音頻輸出(Coaxial） 額定電壓/額定頻率 淨重 www.520101.com 及 , , , , , , , 30 注：4個壁掛螺絲孔位已鎖附螺絲： 怎麼安裝腳座 在出廠前時，腳座與主機是分開包裝的，如您需要安裝腳座，請按以下步驟： - 安裝腳座前，請先確保已關機。 - 安裝腳座前，首先將顯示器平穩地放於鋪有柔軟墊子的平面上，以防刮傷螢幕。 安裝說明（如圖） 如果要拆除腳座，請按相反的順序執行下面的操作。 4pcs, M4X8mm 100mm 100mm 1.將腳座立柱置於整機後殼對應 位置上，使用3顆如圖所示螺絲組裝。 3.腳座安裝完成。 2.使用3顆螺絲（如圖所示）將 玻璃腳座和腳座立柱組裝起來。 *3顆 *3顆 www.520101.com 31 , , 桃園市龜山區大華里頂湖路26號
