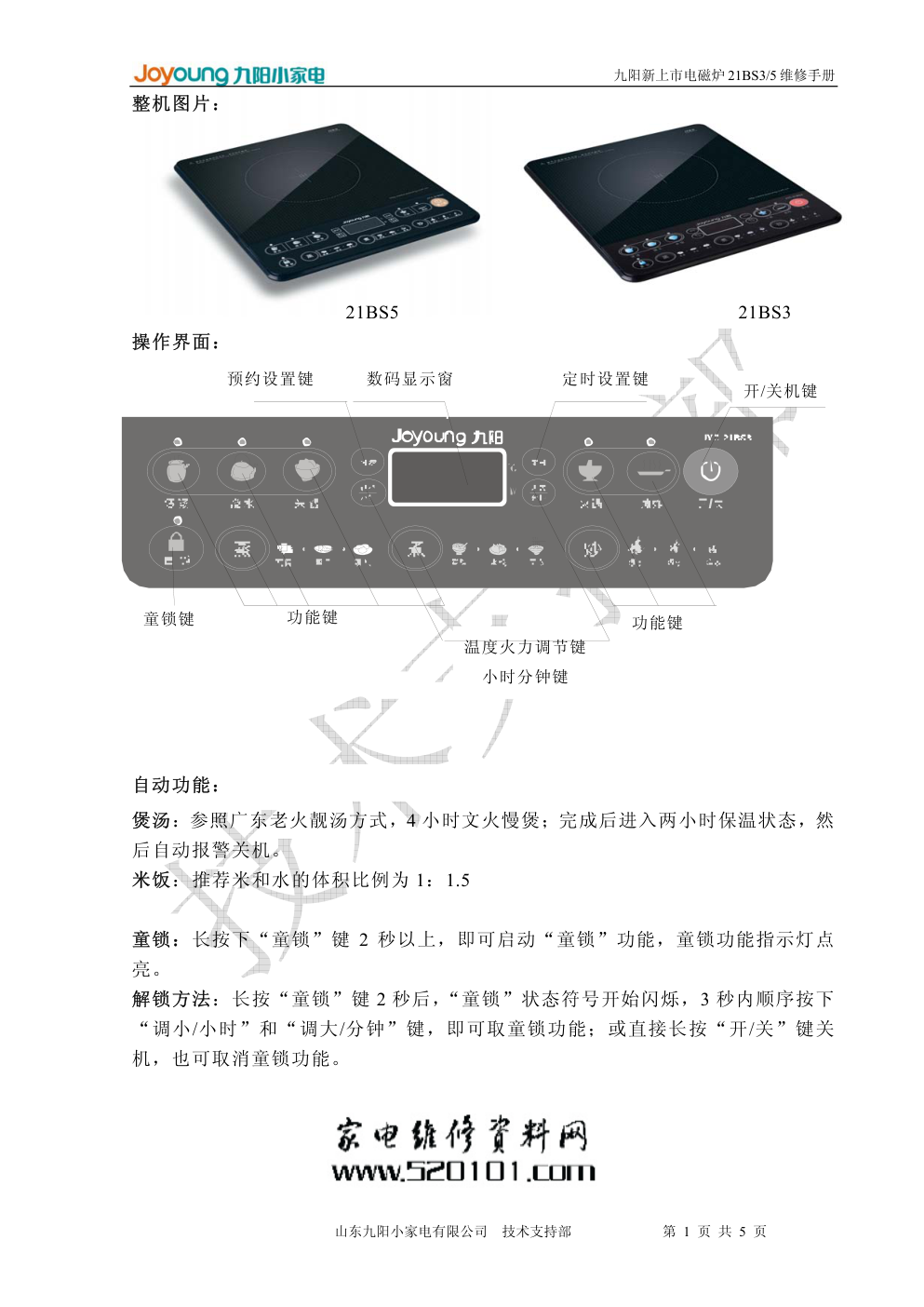

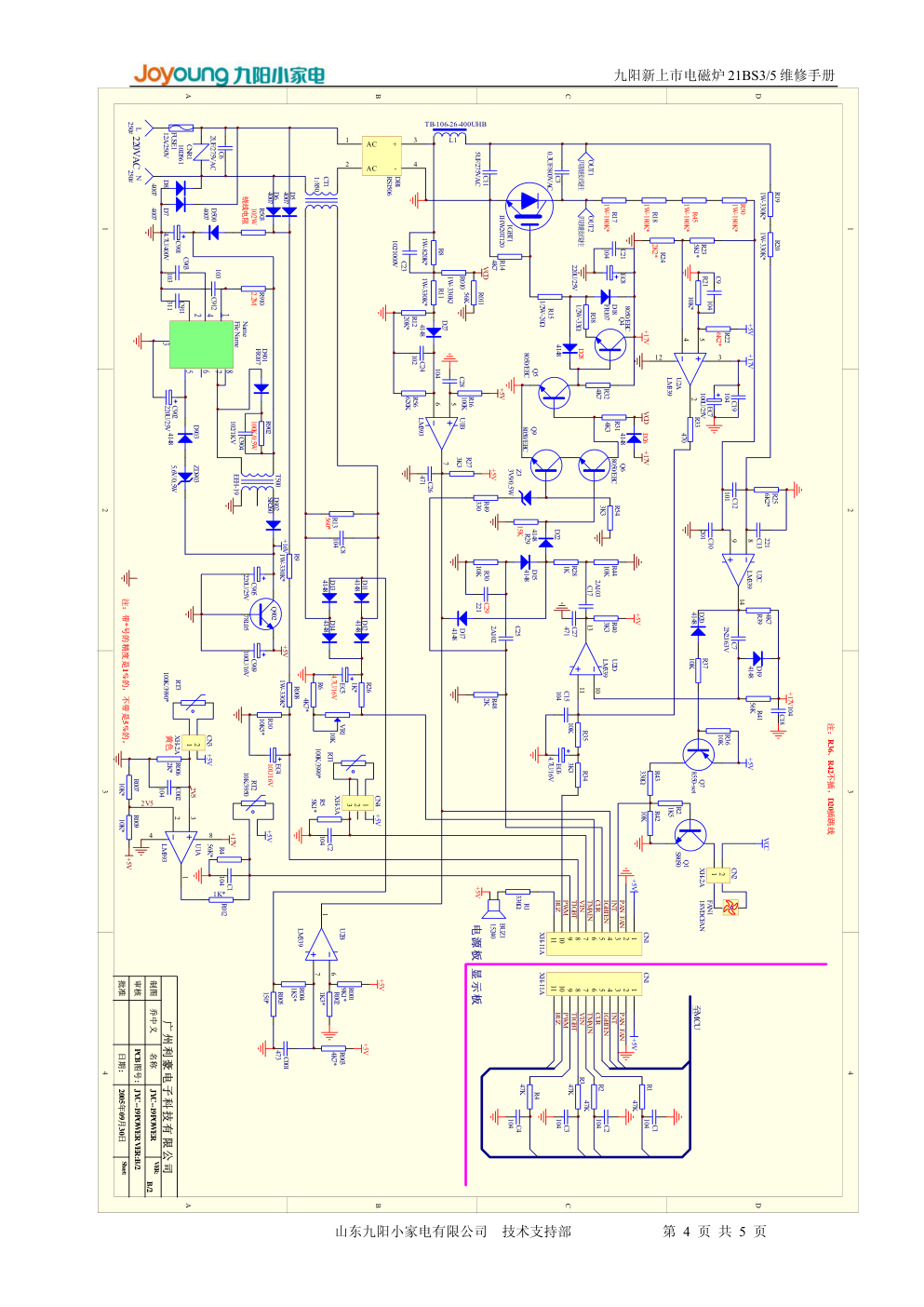

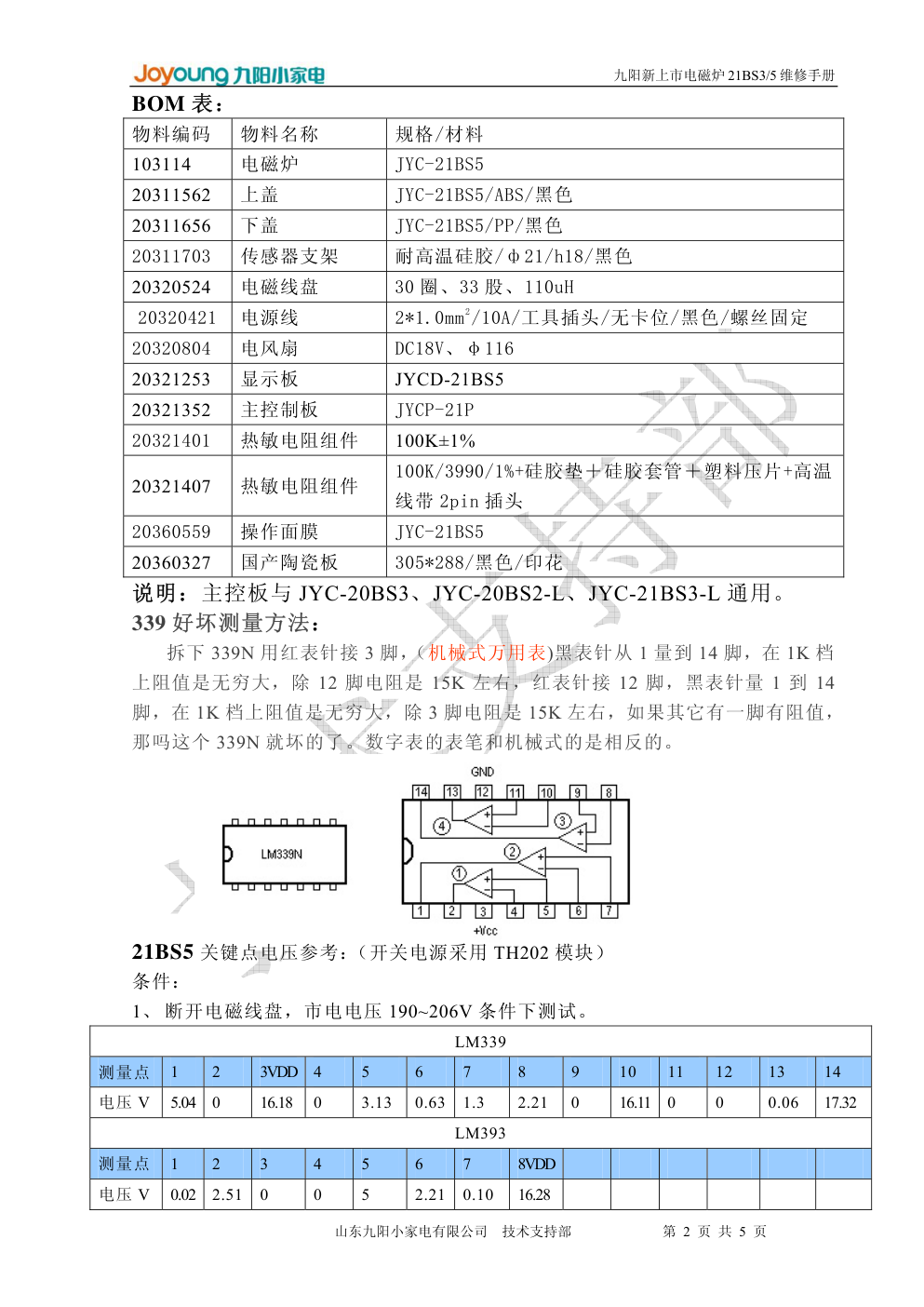

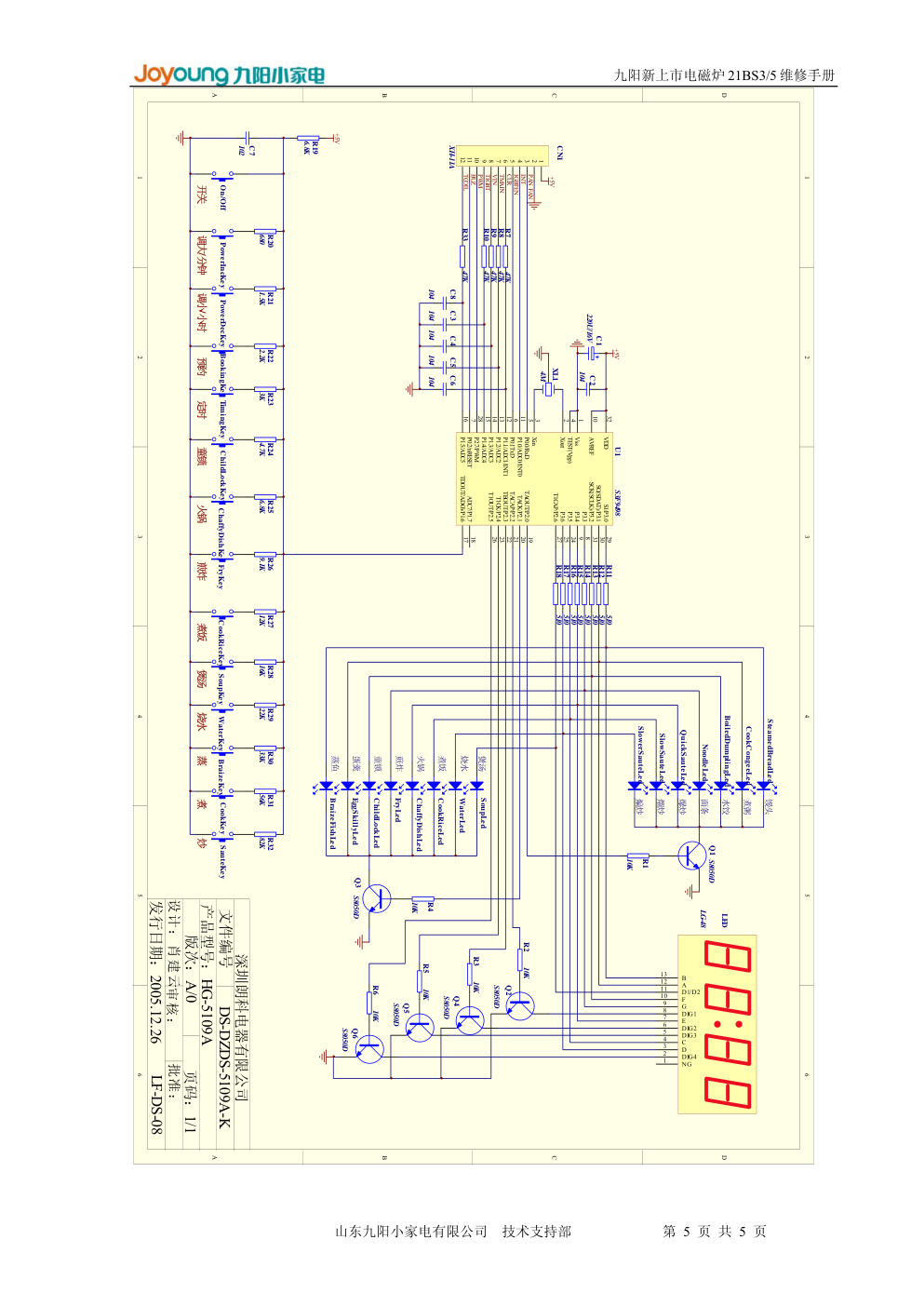

九阳新上市电磁炉 21BS3/5 维修手册 整机图片： 21BS5 21BS3 操作界面： 山东九阳小家电有限公司 技术支持部 第 1 页 共 5 页 童锁键 功能键 温度火力调节键 小时分钟键 功能键 预约设置键 数码显示窗 定时设置键 开/关机键 自动功能： 煲汤：参照广东老火靓汤方式，4 小时文火慢煲；完成后进入两小时保温状态，然 后自动报警关机。 米饭：推荐米和水的体积比例为 1：1.5 童锁：长按下“童锁”键 2 秒以上，即可启动“童锁”功能，童锁功能指示灯点 亮。 解锁方法：长按“童锁”键 2 秒后，“童锁”状态符号开始闪烁，3 秒内顺序按下 “调小/小时”和“调大/分钟”键，即可取童锁功能；或直接长按“开/关”键关 机，也可取消童锁功能。 九阳新上市电磁炉 21BS3/5 维修手册 BOM 表： 物料编码 物料名称 规格/材料 103114 电磁炉 JYC-21BS5 20311562 上盖 JYC-21BS5/ABS/黑色 20311656 下盖 JYC-21BS5/PP/黑色 20311703 传感器支架 耐高温硅胶/ф21/h18/黑色 20320524 电磁线盘 30 圈、33 股、110uH 20320421 电源线 2*1.0mm 2/10A/工具插头/无卡位/黑色/螺丝固定 20320804 电风扇 DC18V、φ116 20321253 显示板 JYCD-21BS5 20321352 主控制板 JYCP-21P 20321401 热敏电阻组件 100K±1% 20321407 热敏电阻组件 100K/3990/1%+硅胶垫＋硅胶套管＋塑料压片+高温 线带 2pin 插头 20360559 操作面膜 JYC-21BS5 20360327 国产陶瓷板 305*288/黑色/印花 说明：主控板与 JYC-20BS3、JYC-20BS2-L、JYC-21BS3-L 通用。 339 好坏测量方法： 拆下 339N 用红表针接 3 脚，（机械式万用表)黑表针从 1 量到 14 脚，在 1K 档 上阻值是无穷大，除 12 脚电阻是 15K 左右，红表针接 12 脚，黑表针量 1 到 14 脚，在 1K 档上阻值是无穷大，除 3 脚电阻是 15K 左右，如果其它有一脚有阻值， 那吗这个 339N 就坏的了。数字表的表笔和机械式的是相反的。 21BS5 关键点电压参考：（开关电源采用 TH202 模块） 条件： 1、 断开电磁线盘，市电电压 190~206V 条件下测试。 LM339 测量点 1 2 3VDD 4 5 6 7 8 9 10 11 12 13 14 电压 V 5.04 0 16.18 0 3.13 0.63 1.3 2.21 0 16.11 0 0 0.06 17.32 LM393 测量点 1 2 3 4 5 6 7 8VDD 电压 V 0.02 2.51 0 0 5 2.21 0.10 16.28 山东九阳小家电有限公司 技术支持部 第 2 页 共 5 页 九阳新上市电磁炉 21BS3/5 维修手册 山东九阳小家电有限公司 技术支持部 第 3 页 共 5 页 CPU(HMS87C1408BSKP 机内码：U 10，0601，OF) 按开关键后同时按下大小键即可显示机内码 测量点 1 2 3 4 5VDD 6 7 8 9 10 11 12 13 14 电压 V 0.52 2.8 0 0 5 0.02 5 0.35 5 0 0 0.37 5 0.12 测量点 15 16 17 18 19BUZ 20 21REST 22VSS 23 24 25 26 27 28 电压 V 0.35 0 0 0.37 2.36 2.29 5 0 0.35 0.37 0.37 5 5 1.66 2、 接上线盘，开机按炒菜键，不放锅，市电电压 190~206V 条件下测试。 LM339 测量点 1 2 3VDD 4 5 6 7 8 9 10 11 12 13 14 电压 V 5.04 0 16.18 0 3.13 0.63 1.3 2.21 0 16.11 0 V 0V 0.06 17.32 LM393 测量点 1 2 3 4 5 6 7 8 电压 V 0.02 2.51 0 0 5 2.21 0.10 16.28 CPU(HMS87C1408BSKP 机内码：U 10，0601，OF) 按开关键后同时按下大小键即可显示机内码 测量点 1 2 3 4 5VDD 6 7 8 9 10 11 12 13 14 电压 V 0.52 2.8 0 0 5V 0.02 5 4.87 5 0 0V 0.37 5V 0.12 测量点 15 16 1 18 19(BUZ) 20 21REST 22VSS 23 24 25 26 27 28 电压 V 0.35 0 0 0.37 2.36 2.29 5 0 0.35 0.37 0.37 5 5V 1.66 说明： 红 色 字 样 为 与 条 件 1 电 压 不 同 部 分 ， CPU 第 2 脚 为 跳 变 电 压 0V-0.25V-5V，蜂鸣器鸣叫驱动脉冲电压。 注意事项：在检测 LM393 时，特别注意 7 脚和 8 脚不能短接，短接后 会造成 CUP 的损坏。 九阳新上市电磁炉 21BS3/5 维修手册 山东九阳小家电有限公司 技术支持部 第 4 页 共 5 页 注意事项：在检测 LM393 时，特别注意 7 脚和 8 脚不能短接，短接后 会造成 CUP 的损坏。 1 2 3 4 A B C D 4 3 2 1 D C B A C13 221 BUZ1 15240 RT2 10K/3950 +5V FAN1 18VDCFAN Q1 S8050 VCC R5 5K1* 1 2 CN2 XH-2A 1 2 3 CN4 XH-3A RT1 100K/3990* R1 330Ω +5V R4 56K* C2 104 C1 104 R2 1K5 +5V 1 2 3 4 5 6 7 8 9 10 11 CN1 XH-11A PAN_FAN INT IGBTEN TMAIN TIGBT VIN CUR PWM BUZ +5V C21 104 C10 201 5 4 2 3 12 U2A LM339 9 8 14 U2C LM339 R25 6K2* C12 101 C15 104 C7 2N2J/63V R37 10K C25 2A102 EC7 100U/25V R35 10K 11 10 13 U2D LM339 R10 10K5* EC6 4.7U/16V R39 4K7 EC8 220U/25V EC4 10U/16V R23 5K1* D19 4148 R38 1/2W-33Ω R41 56K +17V D18 FR107 C19 104 R34 3K3 FUSE1 12A/250V L 250# N 250# CNR1 10D561 AC 1 AC 2 + 3 - 4 DB1 RS1506 L1 TB-106-26-400UHB C11 5UF/275VAC CT1 1:/850 220VAC IGBT1 IHW20T120 R17 1W-180K* C3 0.3UF/800VAC C6 2UF/275VAC R14 4K7 R18 1W-180K* C8 104 R13 560* D12 4148 D14 4148 D11 4148 D13 4148 VR1 10K EC5 4.7U/16V D6 4007 D5 4007 R008 1W-330K* C18 104 R20 1W-330K* C902 220U/25V Q902 78L05 ZD903 5.6V/0.5W C904 102/1KV C905 220U/25V D901 FR107 C901 4.7U/400V D20 4148 +16V R26 1K* R27 3K3 +5V R15 1/2W-20Ω R29 15K +17V Q4 8050/EBC R32 4K7 Q6 8050/EBC Q5 8050/EBC R40 3K3 R31 4K3 R28 1K D17 4148 C17 2A103 +5V 7 6 1 U2B LM339 R33 470 R22 6K2* +5V R21 10K* C9 104 R24 2K2* R19 1W-330K* R1 47K C1 104 R2 47K C2 104 R3 47K C3 104 R4 47K C4 104 OUT2 四脚接线柱 OUT1 四脚接线柱 电源板 显 示板 1 2 3 4 5 6 7 8 9 10 11 CN1 XH-11A PAN_FAN INT IGBTEN TMAIN TIGBT VIN CUR PWM BUZ +5V 至MCU C903 103 D15 4148 R30 10K C26 471 +17V R36 10K +5V Q7 8550-sot R42 10K R43 330Ω D22 4148 R44 10K R45 1W-180K* Q9 8050/EBC Z3 3V9/0.5W R49 330 R50 1W-180K* R6 4K7* C27 471 T500 EEH-19 D500 4007 R012 1K* R902 100K/0.5W R910 2.2M D902 SR260 D903 4148 C909 100U/16V +5V R54 3K3 注：带*号的精度是1%的，不带是5%的。 C29 221 R503 10/2W D7 4007 D8 4007 广州 利豪电 子科技 有 限公 司 B/2 制图 审核 批准 名称 PCB图号: 日期: VER: Sheet: JYC--19POWER JYC--19POWER VER:B/2 2005年09月30日 乔中义 R006 2K* R009 10K* RT3 100K/3990* +5V 1 2 CN3 XH-2A C002 104 R48 2K R011 56K D26 4148 +17V VCD VCD D28 4148 R010 1W-330KJ R9 1W-330K* 3 2 1 8 4 U1A LM393 5 6 7 U1B LM393 R007 10K* +5V 2V5 2V5 R001 9K1* +5V R002 1K3* R003 4K7* C001 473 R005 150* R004 1K5* +5V R11 1W-330K* R16 100K C24 102 R12 20K* R8 1W-820K* C23 102/1000V C28 104 D27 4148 R56 620K +5V 绕线电阻 +17V 黄色 注：R36、R42不插，D20插跳线 Name File Name 1 4 2 8 7 5 3 6 C911 311 C912 103 九阳新上市电磁炉 21BS3/5 维修手册 山东九阳小家电有限公司 技术支持部 第 5 页 共 5 页 1 2 3 4 5 6 A B C D 6 5 4 3 2 1 D C B A XL1 4M +5V C2 104 C1 220U/16V +5V PAN_FAN INT IGBTEN TMAIN TIGBT VIN CUR PWM BUZ 1 2 3 4 5 6 7 8 9 10 11 12 CN1 XH-11A R9 47K R8 47K R7 47K R10 47K 产品型号：HG-5109A 设计：肖建云审核： 批准： 文件编号 DS-DZDS-5109A-K 深圳朗科电器有限公司 发行日期：2005.12.26 版次：A/0 页码：1/1 LF-DS-08 C3 104 C4 104 C5 104 C6 104 R19 6.8K R22 2.2K R20 680 R21 1.5K +5V On/Off SoupKey CookRiceKey BookingKey R23 3K PowerIncKey R25 6.8K ChaffyDishKey R24 4.7K WaterKey C7 102 R26 9.1K R27 12K PowerDecKey TimingKey R28 16K FryKey BraizeKey R29 22K 开关 调大/分钟 调小/小时 定时 预约 煎炸 火锅 煮饭 煲汤 烧水 蒸 CookKey R30 33K 煮 SauteKey R31 56K 炒 ChildLockKey R32 82K 童锁 NG 1 DIG4 2 D 3 C 4 DIG3 5 DIG2 6 E 7 DIG1 8 G 9 F 10 D1/D2 11 A 12 B 13 LED LG-48 R3 10K R2 10K R4 10K R1 10K R5 10K R6 10K Q1 S8050D Q3 S8050D Q6 S8050D Q5 S8050D SteamedBreadLed FryLed SlowerSauteLed BoiledDumplingLed ChildLockLed EggSkillyLed CookRiceLed CookCongeeLed SoupLed ChaffyDishLed QuickSauteLed NoodleLed SlowSauteLed WaterLed BraizeFishLed R11 510 R16 510 R17 510 R18 510 R15 510 R14 510 R13 510 R12 510 馒头 煮粥 水饺 面条 爆炒 熘炒 煸炒 煲汤 烧水 煮饭 火锅 煎炸 童锁 蛋羹 蒸鱼 Q2 S8050D Q4 S8050D P3.3 8 P3.4 9 TDOUT/ADC6/P1.6 17 ADC7/P1.7 18 TAOUT/P2.0 19 TACK/P2.1 20 TACAP/P2.2 21 TBOUT/P2.3 22 T1CK/P2.4 23 P3.5 24 P3.6 25 T1OUT/P2.5 26 T1CAP/P2.6 27 S1/P3.0 29 SO(SDAT)/P3.1 30 SCK(SCLK)/P3.2 31 Vss 1 Xout 2 Xin 3 TEST(Vpp) 4 P0.0/RxD 5 P0.1TxD 6 P0.2/nRESET 7 AVREF 10 P1.0/ADC0/INT0 11 P1.1/ADC1/INT1 12 P1.2/ADC2 13 P1.3/ADC3 14 P1.4/ADC4 15 P1.5/ADC5 16 P2.7/PWM 28 VDD 32 U1 S3F9498 R33 47K C8 104 TCOIL
