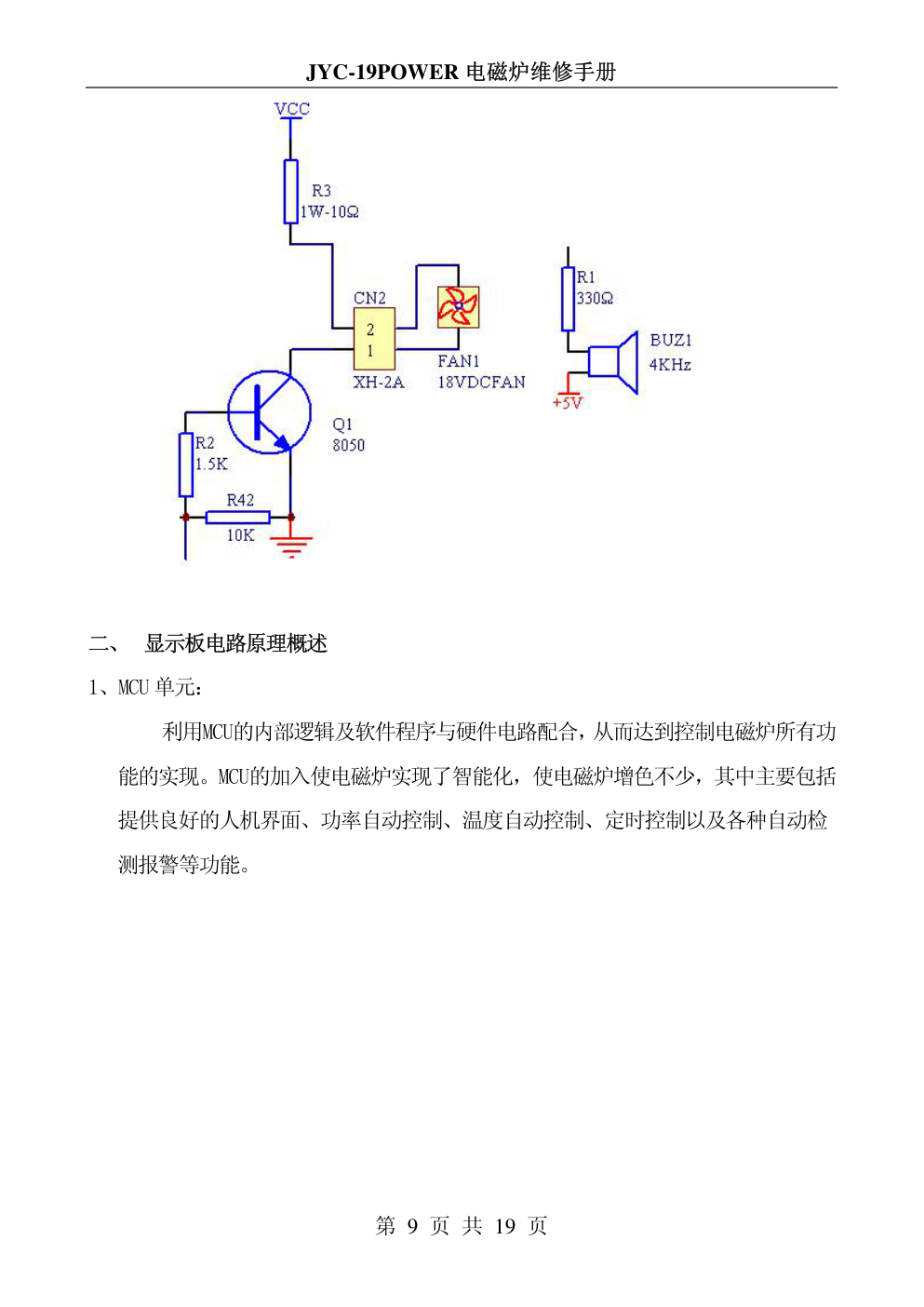

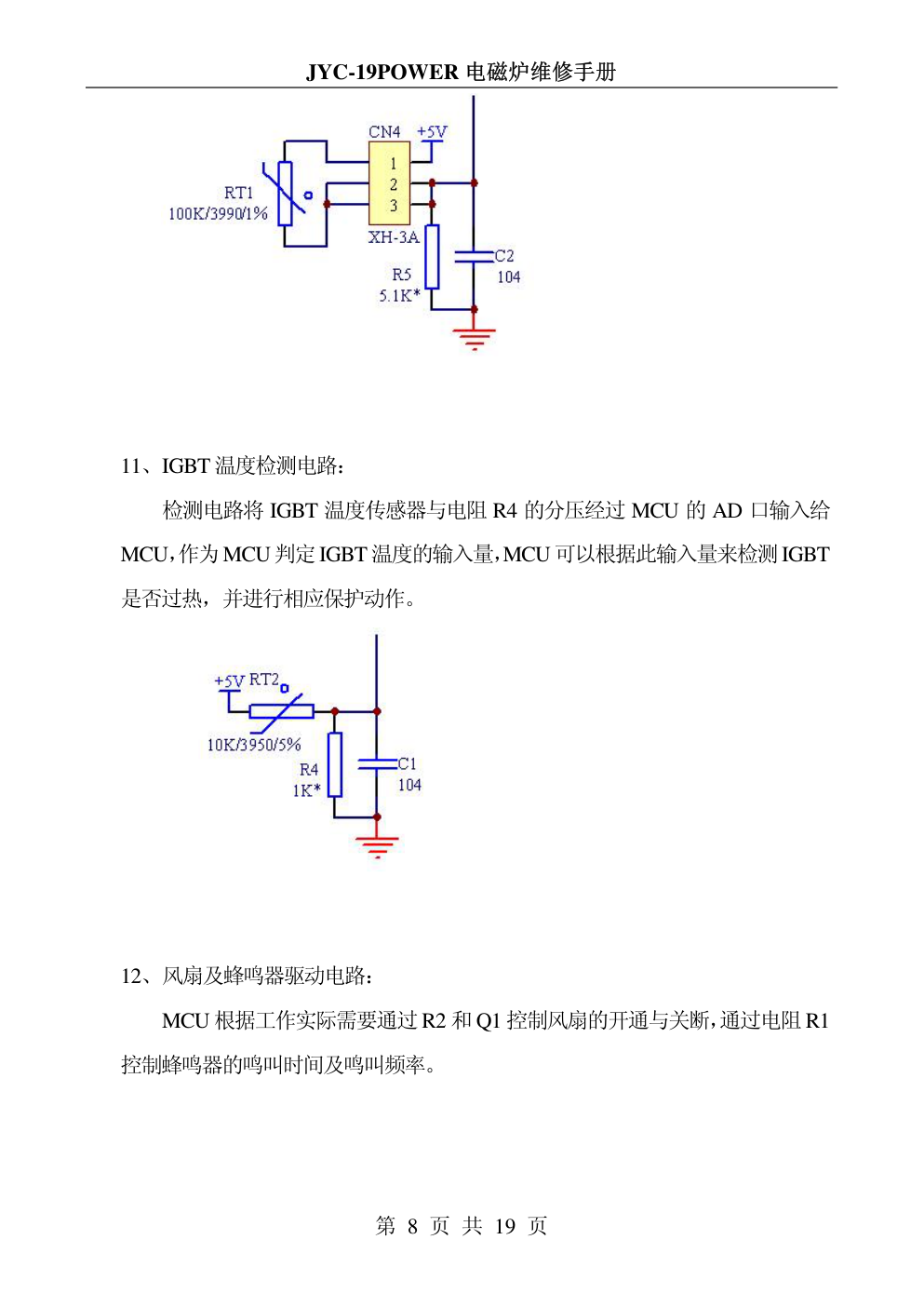

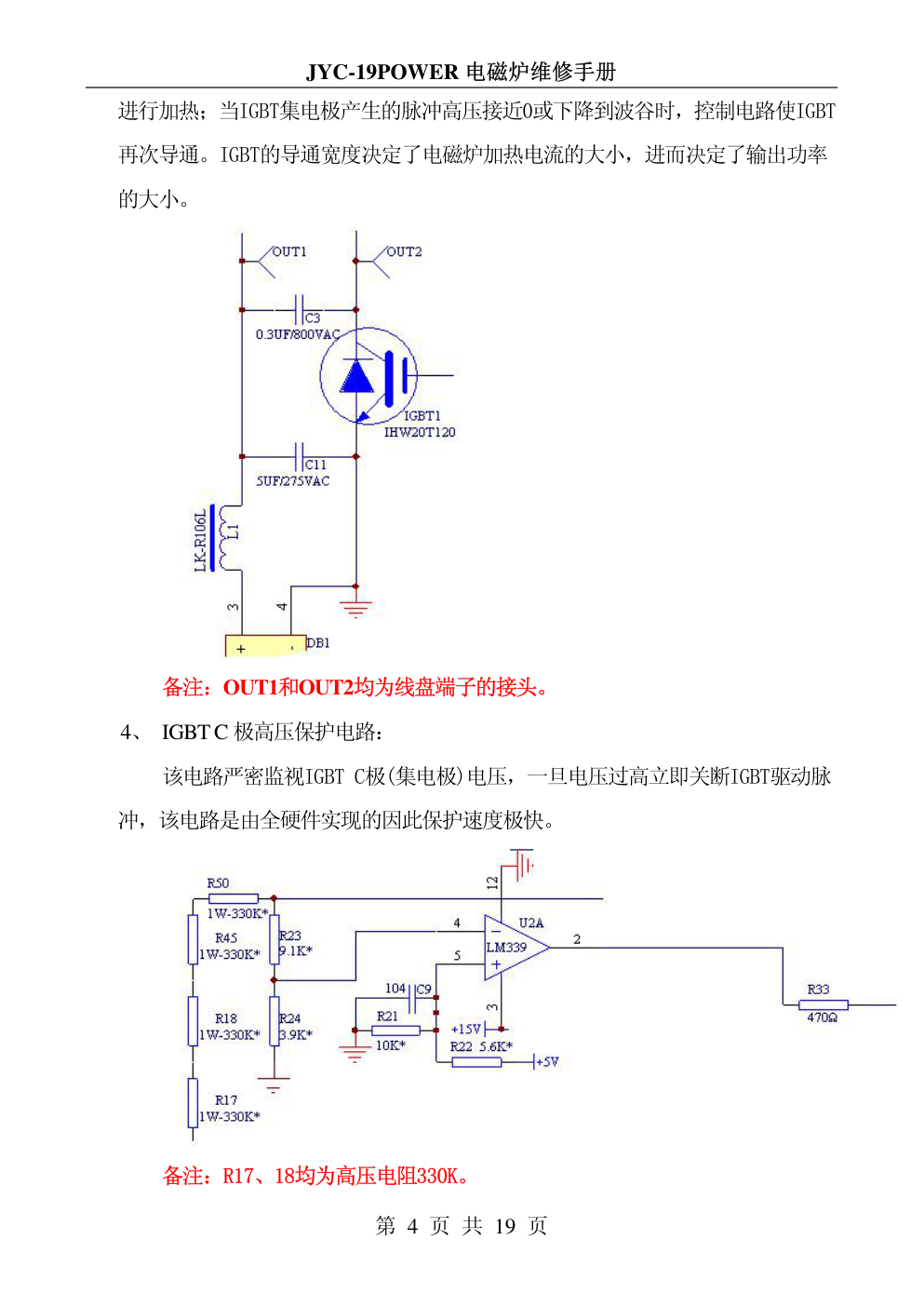

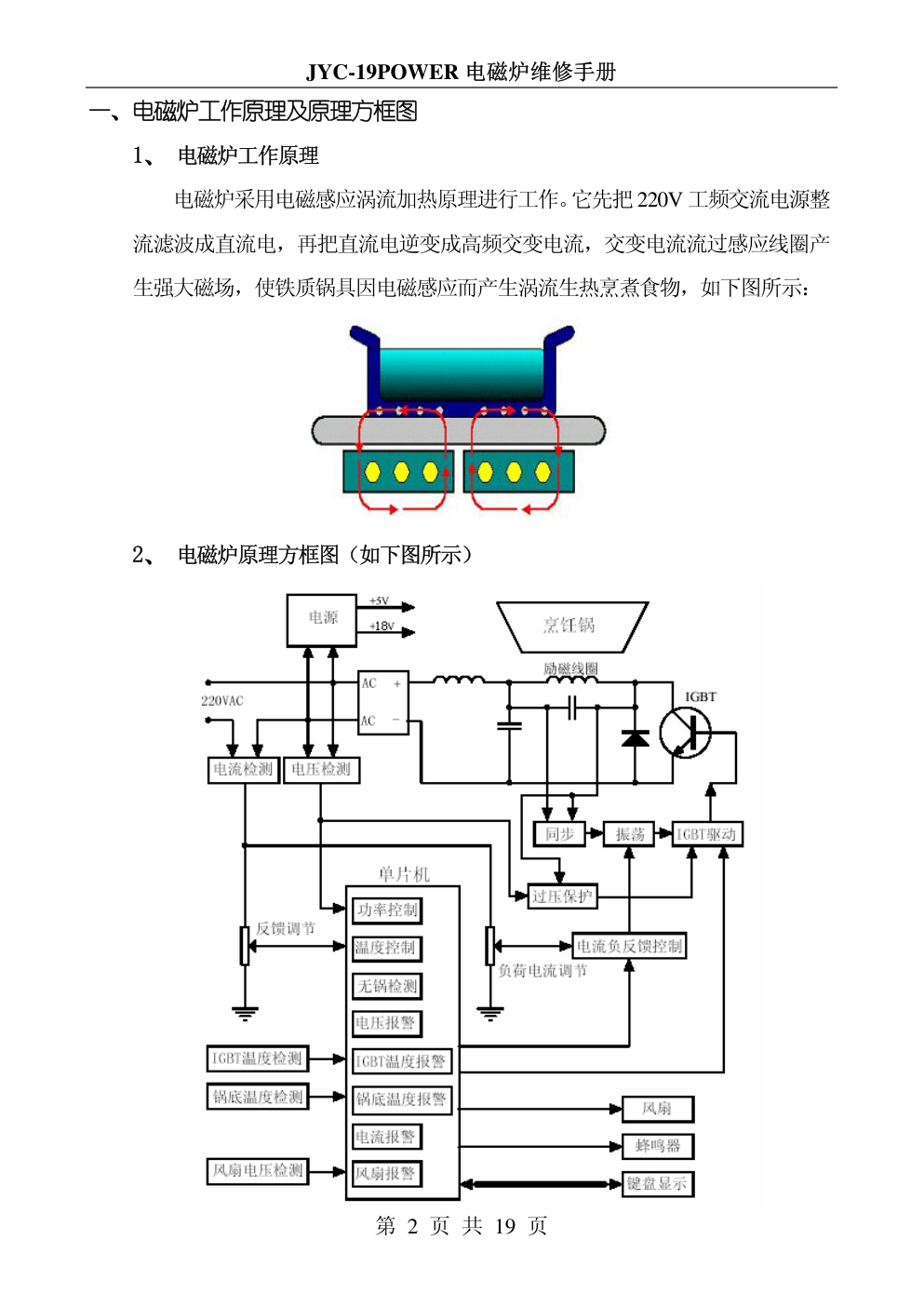

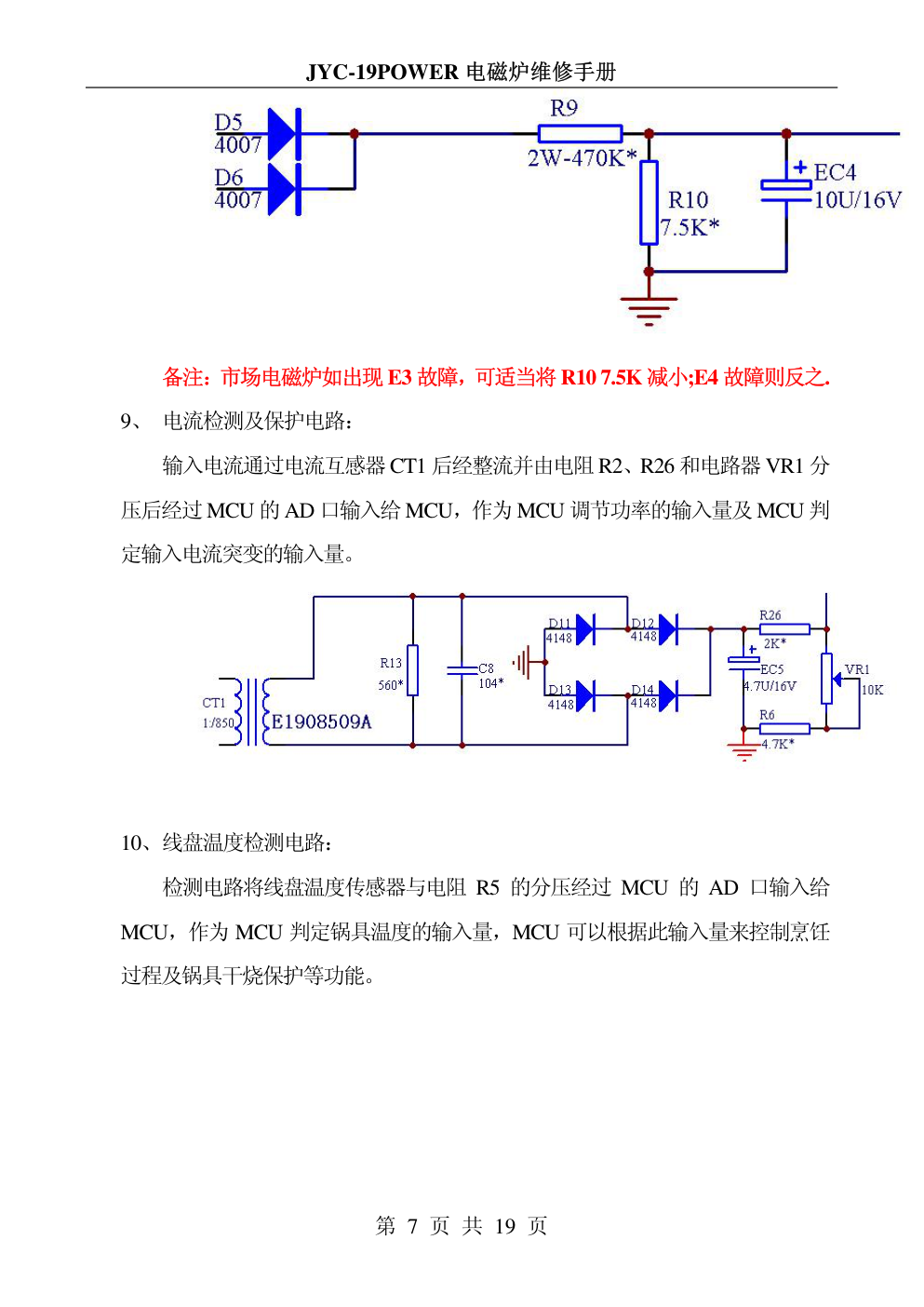

电 磁 炉 维 修 手 册 适用：1900W 以下标准板 JYC-19POWER 电磁炉维修手册 第 1 页 共 19 页 目 录 一、 电磁炉工作原理及原理方框图……………………2~11 页 二、 JYC-1900W 标准板机型电磁炉组成结构图…… 11 页 三、 JYC-1900W 型电磁炉控制面板示意图……………11 页 四、 JYC-1900W 型电磁炉功能说明……………………11 页 五、 JYC-1900W 机型电磁炉维修指南及故障检查流程 11~15 页 1、JYC-1900W 标准板机型电磁炉常见故障排除…11~14 页 2、JYC-1900W 标准板机型电磁炉故障检测流程图 15 页 六、电磁炉故障排除方法（供参考）．．．．．．．．．．．．．．．．．．．15~18 页 JYC-19POWER 电磁炉维修手册 一、 电磁炉工作原理及原理方框图 1、 电磁炉工作原理 电磁炉采用电磁感应涡流加热原理进行工作。它先把 220V 工频交流电源整 流滤波成直流电，再把直流电逆变成高频交变电流，交变电流流过感应线圈产 生强大磁场，使铁质锅具因电磁感应而产生涡流生热烹煮食物，如下图所示： 2、 电磁炉原理方框图（如下图所示） 第 2 页 共 19 页 JYC-19POWER 电磁炉维修手册 3、电磁炉原理概述 一、电源主控板电路 1、 滤波电路： 由于输入的交流电源可能含有不同频率不同强度的杂波，同时电磁炉在加热 过程中也会产生一些异常杂波，所以用滤波电路吸收干扰，以对电磁炉进行正常 保护。其中压敏电阻 CNR1 用来吸收输入电压瞬间强干扰，滤波电容 C6 用来输 入电压两相间的差模干扰。 2、 直流电源电路： 通过变压器降压后经过整流及滤波处理输出 VCC（在正常电压 220V 静态时 VCC 输出约 24V 左右）、+15V 及+5V，VCC 供给直流风扇，+15V 供给主控制电 路，+5V 供给 MCU 及一般模拟数字电路。 备注:测试电压时万用表一端接电压输出点,另一端需接地;GND 为”地”. 3、 加热主回路： 当IGBT导通时，流过励加热线圈的电流迅速增加；当IGBT截止时，加热线圈 和谐振电容C3组成的回路发生谐振，从而产生交变的磁力线，通过磁力线对锅具 第 3 页 共 19 页 JYC-19POWER 电磁炉维修手册 进行加热；当IGBT集电极产生的脉冲高压接近0或下降到波谷时，控制电路使IGBT 再次导通。IGBT的导通宽度决定了电磁炉加热电流的大小，进而决定了输出功率 的大小。 备注：OUT1和OUT2均为线盘端子的接头。 4、 IGBT C 极高压保护电路： 该电路严密监视IGBT C极(集电极)电压，一旦电压过高立即关断IGBT驱动脉 冲，该电路是由全硬件实现的因此保护速度极快。 备注：R17、18均为高压电阻330K。 第 4 页 共 19 页 JYC-19POWER 电磁炉维修手册 5、 上电延时保护电路： 该电路严密监视输入电压，一旦输入电压过低或工作直流电压异常立即关断 IGBT 驱动脉冲，该电路是由全硬件实现的因此保护速度极快。 6、 浪涌保护电路： 该电路检测输入电压的干扰度，一旦检测到输入电压受到严重干扰或输入电 压异常立即通过硬件电路关断IGBT 驱动脉冲，同时通过MCU 延时2 秒钟输出IGBT 驱动脉冲。 备注：如遇电网电压恶劣导致电磁炉出现不加热故障，可适当将 R12 10K 减小；从而达到降低浪涌保护的灵敏度。 7、 主控制电路： 主要由比较器组成，包括同步电路、振荡电路、PWM 调整电路及 IGBT 驱 第 5 页 共 19 页 JYC-19POWER 电磁炉维修手册 动电路，为电磁炉的主要控制单元。其中同步电路除了作为振荡电路的输入外， 还作为脉冲检锅信号输入给 MCU；PWM 调整电路用于 MCU 根据设定功率大小 控制 IGBT 驱动信号的宽度调节。 备注:遇到爆管时需检测这 5 个 IGBT 驱动管. 8、 输入电压检测及高低压保护电路： 输入电压经过整流后通过电阻 R9 和 R10 分压后经过 MCU 的 AD 口输入给 MCU，作为 MCU 调节功率的输入量及 MCU 判定输入电压高低的输入量。 第 6 页 共 19 页 JYC-19POWER 电磁炉维修手册 第 7 页 共 19 页 备注：市场电磁炉如出现 E3 故障，可适当将 R10 7.5K 减小;E4 故障则反之. 9、 电流检测及保护电路： 输入电流通过电流互感器 CT1 后经整流并由电阻 R2、R26 和电路器 VR1 分 压后经过 MCU 的 AD 口输入给 MCU，作为 MCU 调节功率的输入量及 MCU 判 定输入电流突变的输入量。 10、 线盘温度检测电路： 检测电路将线盘温度传感器与电阻 R5 的分压经过 MCU 的 AD 口输入给 MCU，作为 MCU 判定锅具温度的输入量，MCU 可以根据此输入量来控制烹饪 过程及锅具干烧保护等功能。 JYC-19POWER 电磁炉维修手册 11、 IGBT 温度检测电路： 检测电路将 IGBT 温度传感器与电阻 R4 的分压经过 MCU 的 AD 口输入给 MCU，作为MCU 判定IGBT 温度的输入量，MCU 可以根据此输入量来检测IGBT 是否过热，并进行相应保护动作。 12、 风扇及蜂鸣器驱动电路： MCU 根据工作实际需要通过 R2 和 Q1 控制风扇的开通与关断，通过电阻 R1 控制蜂鸣器的鸣叫时间及鸣叫频率。 第 8 页 共 19 页 JYC-19POWER 电磁炉维修手册 二、 显示板电路原理概述 1、MCU 单元： 利用MCU的内部逻辑及软件程序与硬件电路配合，从而达到控制电磁炉所有功 能的实现。MCU的加入使电磁炉实现了智能化，使电磁炉增色不少，其中主要包括 提供良好的人机界面、功率自动控制、温度自动控制、定时控制以及各种自动检 测报警等功能。 第 9 页 共 19 页 JYC-19POWER 电磁炉维修手册 第 10 页 共 19 页 备注:此部分请对应线路图来看. 2、复位电路： 由 Q1、R2、R3、R4、Z1 及 C6 组成，在插上电源时，使 MCU 复位并开始运行 程序进行工作。 3、按键检测电路： MCU 通过对按键的检测来判定用户的操作，并启动操作所对应的功能。 4、显示输出电路： JYC-19POWER 电磁炉维修手册 MCU 根据当前的状态将能够显示出来的状态信息在数码管及LED 指示灯上显示 出来。 二、JYC-1900W 标准板机型电磁炉组成结构图（见新品技术资料爆炸图） 三、JYC-1900W 标准板机型电磁炉控制面板示意图（见新品技术资料 PCB 布 线图） 四、JYC-1900W 标准板机型电磁炉功能说明（见新品技术资料功能说明书） 五、JYC-1900W 型标准板机型电磁炉维修指南及故障检查流程 维修注意事项：电磁炉电控板均为带强电板，在维修中必须注意安全，带电操作 时防止出现触电危险，另外其核心元件IGBT为较昂貴难购元件，为避免在维修测量 时损坏IGBT、CPU等元件，在以下维修指南中未特别注明，均需要将加热盘从机器 上拆下，然后为电路板提供 220V 市电进行检测！！！ 1、 JYC-1900W 标准板机型电磁炉常见故障排除 在将加热盘从机器上拆下通220V市电后电路板上主要测试点及其参考电压 如下表： 表一：主要测试点及其参考电压 第 11 页 共 19 页 JYC-19POWER 电磁炉维修手册 第 12 页 共 19 页 元件编号 CN1 U2 测试点(脚) 1 2 6 7 8 9 11 1 3 7 电压（V） 5 0 0.3 0.2 3 0.4 0 5 15 5 元件编号 U2 Q10 Z1 Z4 测试点(脚) 6 4 5 8 9 12 14 E 级 两端 两端 电压（V） 1.7 0 3 2.5 0 0 0 5 15 15 注意：在进行上述电压测量时，特别注意表笔脚不要与被测量点附近的点短路， 否则极易损坏元件，扩大故障范围。 1） 数码显示 E0： a、 首先查看加热盘接线耳与电控板上的四脚接线柱是否接触不良； b、 测量器件 U2 上的主要测试点的电压，是否符合其参考电压值； c、 检查电容 C10、C11、C12、C13、C7、EC6 及三极管 Q5、Q6、Q9、 Q3、Q4 和 IC2 及功率电阻 R17、R45、R50、R18、R19、R20 等，是 否有器件损坏； d、 维修好后，测量主要测试点的电压，如果与表一相符且满足下列条件， 则可开机： IC2 第 7 脚> IC2 第 6 脚； IC2 第 9 脚> IC2 第 8 脚； IC2 第 5 脚> IC2 第 4 脚； IC2 第 11 脚=0V；IC2 第 14 脚=0V； 2） 放标准锅于炉面，启动后数码显示 E1： 分析从第 1）条 b 小条开始，主要查看同步电路、振荡电路及 IGBT 驱动电 路是否正常，主要器件有 C10、C7、IC2 及 Q6、Q9、Q5、Q3、Q4 等； 3） 启动后数码显示 E2： 此故障表示该机大功率元件超温或 IGBT 温度传感器故障，显示 E2 多为机器 工作数分钟或数十分钟后： JYC-19POWER 电磁炉维修手册 第 13 页 共 19 页 a、 首先须检查机器使用方法是否正确，环境温度是否过高，机器的进风口 和出风口是否畅通； b、 查看装在散热片上的 IGBT 温度传感器是否出现接触不良或放置不当； c、 查看 R4 和 C1 是否错误或损坏及 IGBT 温度传感器是否失效； 4） 启动后数码显示 E3 或 E4： 此电磁炉设有高、低压自动保护功能，若市电不在 160V AC－270V AC 范围 内时即会启动自动保护，并显示代码 E3（高压）或 E4（低压）。在市电为 220V 时测量 CN1 第 8 脚的电压应为 3.3V，若偏离此值过大可检查 D5、D6、D8、R9、 R10、EC4 是否损坏。 5） 启动后显示 E5 或 E6： 此故障表示陶瓷板表面温度过高或陶瓷板温度传感器故障，陶瓷板温度传感 器开路时显示 E5，陶瓷板温度传感器短路或陶瓷板表面温度过高时显示 E6： a、 首先查看是否出现陶瓷板表面温度过高即干烧； b、 查看陶瓷板温度传感器是否出现接触不良、断裂或放置不当； c、 查看 R5 和 C2 是否错误或损坏及陶瓷板温度传感器是否失效； 6） 通电操作按键无任何反应： a、 检查按键、连接排线等接插件是否接触不良或开路、短路等； b、 上电时，蜂鸣器是否鸣叫，若没有，检查电源及时钟信号是否正常； c、 检查保险丝、整流桥堆、IGBT、压敏电阻等功率器件是否损坏，若 IGBT、 整流桥损坏更换后应仔细测量表一中各点电压；检查传感器、散热器、 线盘及其端子等之间是否有打火痕迹，机器内部是否进过水等，维修后 1） 条 d 小条测量各点的电压，若满足条件则可开机。 7） 启动后出现功率大幅度波动或段续加热： a、 首先判断是否属于功能菜单的正常工作流程； b、 检查 R8、R11、R16、R12、C23、C24、C28 及 U2 等器件是否有错误或 JYC-19POWER 电磁炉维修手册 损坏； 8） 启动后出现 E8： 说明有按键短路，检查显示板上每个按键是否短路或者进水。 2、JYC-19OO 标准板型电磁炉故障检测流程图： 检测流程图一： 第 14 页 共 19 页 JYC-19POWER 电磁炉维修手册 检测流程图二： 六、 电磁炉故障排除方法（供参考） 第 15 页 共 19 页 JYC-19POWER 电磁炉维修手册 第 16 页 共 19 页 序 号 故障现象 故障原因 维修方法 1 炸机（XZ2） 1. 查市电电压是否过高,更换压敏电阻,保 险管 1. 内部严重短路,检查压敏电 阻是否烧坏 2. IGBT 桥堆是否短路,保险管 2. 更换 IGBT 后,应卸下线盘端子,查 5V 电 压,IGBT 驱动电压是否正常通电试机 2 数码管显“E0” 1.+5V,+15 电压是否正常 2.IGBT 驱 动 三 极 管 Q12,Q13,Q14,Q15 是否正常 3. R21,R22.R23,R24 是否正常, 1. Q112,ZD112(5.6V)R112,Q111,ZD111 是 否正常 2. 更换相关三极管(最好全部更换) 4. LM339,CPU 工作是否正常 3. 更换相关高压电阻 3 数码管显“E1” 1. 直径是否大于 10cm 的铁质 锅具 2. 510K/2W电阻工作电压是否 正常 3. LM339 是否正常,检锅电路 是否正常 1. 更换为适配锅具 2. 更换高压电阻(510K/2W)正常电压为 2.89V 3. 更换 339 及检锅电路相关元件 1. 查风机是否工作正常有无死 点,转速慢 1. 更换风扇 2. 更换 IGBT,热敏电阻 4 数码管显“E2” 2. IGBT,热敏电阻是否正常 3. CPU 是否工作正常 3. 更换 CPU 1. 市电是否过高(超过 260V) 1. 调整为 220V 2. 桥堆是否正常 3. R93,R91,C91,C92,R92 是否 正常 2. 正常电压为200V 5 数码管显“E3” 3. 更换高压分压电路相关元件 1. 市电是否过低(低于 170V) 2. +5V,+15V 电压是否正常 1. 调整为 220V 6 数码管显“E4” 3. R93,R91,C91,C92,R92 是否 正常 2. 查 15V,+15V 电源电路 3. 更换高压分压电路相关元件 JYC-19POWER 电磁炉维修手册 第 17 页 共 19 页 12 数码管显示不全 1.数码管是否坏 2.数码管驱动三极管是否击穿或 开路 3.CPU 是否正常 1.更换数码管 2.更换数码管驱动三极管 3.更换 CPU 13 功能错乱 1.主控板及灯板有无错件及铜铂 断连锡等工艺问题 2.灯板芯片HC164 是否正常 3.排线是否接触不良及 CPU 是 否正常 1. 对照电路图或主控板更换或修复 2. 更换 HC164 3. 更换排线或CPU 14 风扇不转 1.风扇是否正常有无与上下盖摩 擦 2.风扇驱动查 Q51，电阻 R51， R52 是否正常 3.+18V 电压是否正常，CPU 有 无 FAN 驱动信号 1. 更换风扇调整风扇们置 2. 更换 Q51,R51,R52 3. 查18V电源电路及CPUFAN驱动 信号相关电路元件 15 无音 1.查蜂鸣器 2.蜂鸣器驱动电种 3.CPU 是否正常 1. 更换蜂鸣器 2. 更换蜂鸣器驱动电路相关元件 3. 更换 CPU 16 VFD 不显示 1.VFD 屏有无破裂 2.变压器有无绕线开路 3.-23 电压是否正常 4.3V 交流灯丝电压是否正常 1. 更换 VFD 显示屏 2. 更换变压器 3. 更换负压电路相关元件 4. 3V 交流灯丝电路至灯板有无铜 铂断 17 按键不输入 1.当前按键是否开路 2.其它按键有无顶死（一直导通） 1. 更换按键 2. 查上盖手感有无异常 JYC-19POWER 电磁炉维修手册 第 18 页 共 19 页 3.HC164 是否正常 3. 更换 HC164 18 不启动 1.同步，振荡电路是否正常 2.CPU，LM339 是否工作正常 3.IGBT 驱动是路是否正常 1. 更换同步,振荡相关电路元件 2. 更换 CPU 及 LM339 3. 更换 IGBT 驱动电路相关元件 19 不通电 1. 查 5V,15V 电压是否正常 2. CPU 是否正常 3. 晶振是否正常 1. 查变压器,稳压电路输出是否正常 2. 更换 CPU 3. 更换晶振 备注：合谷、拓邦机型均可参考以上排除方法，元件排列布线不同，但故 障处理方法及故障部位基本一致。
