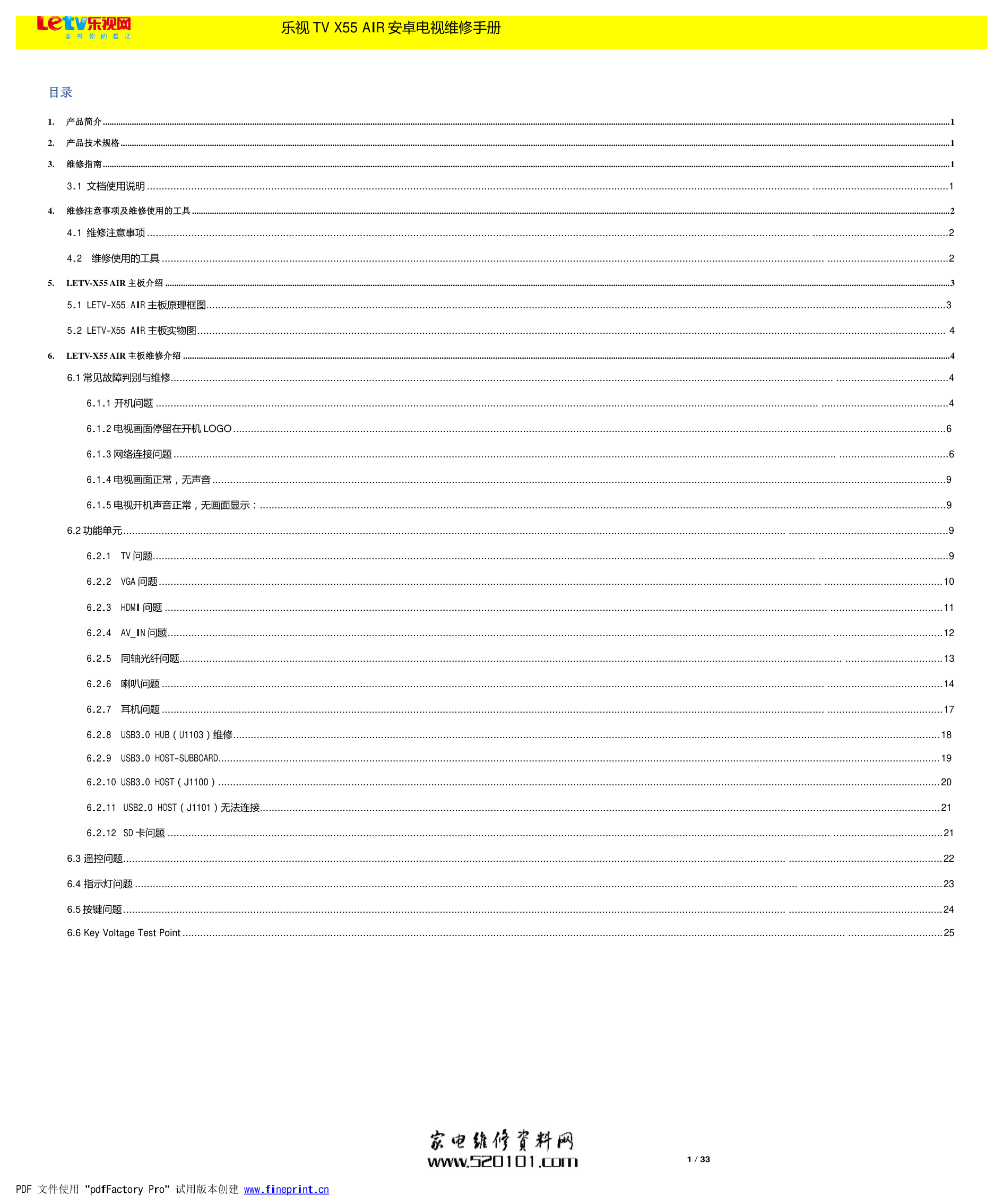

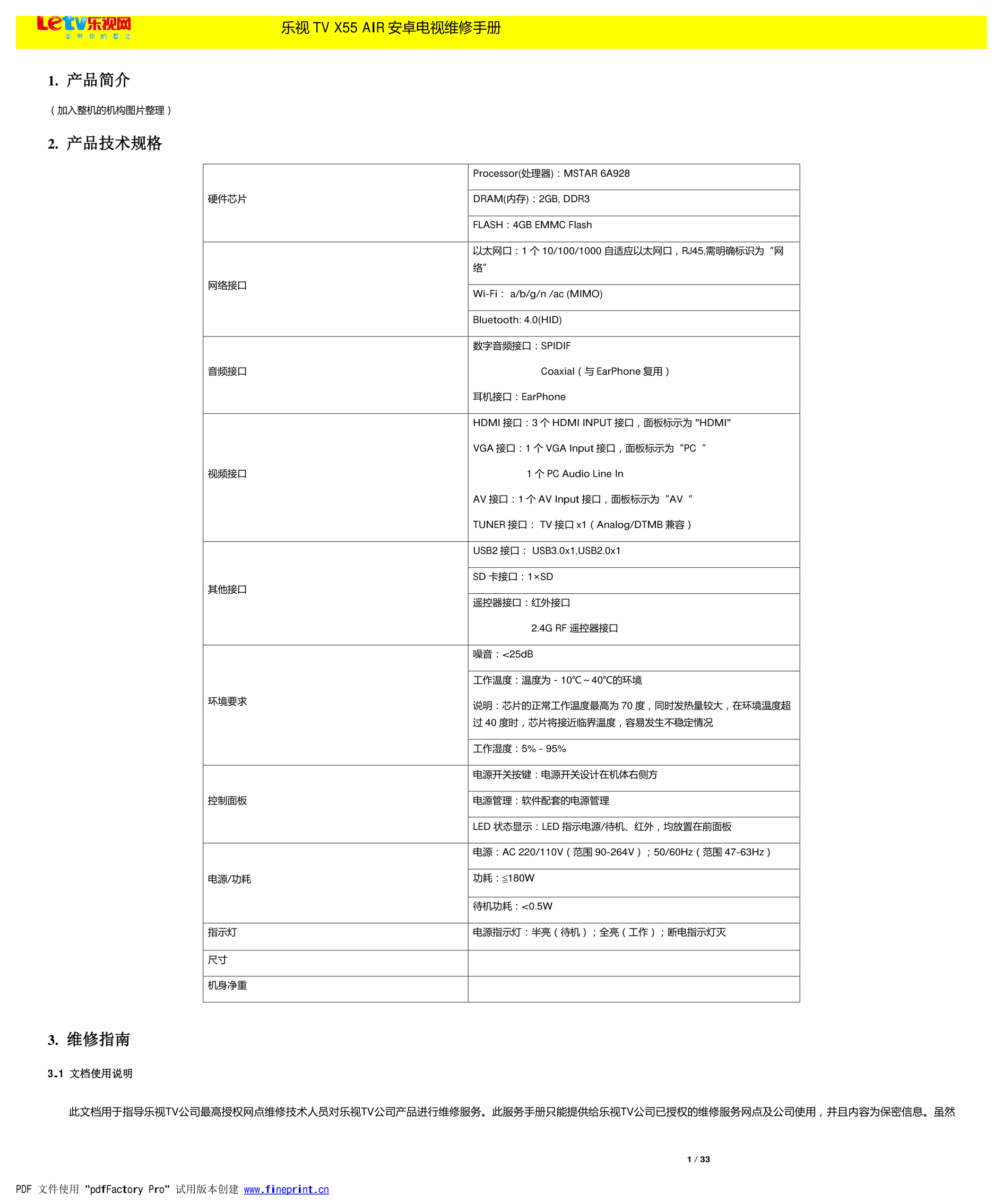

1 / 33 乐视 TV X55 AIR 安卓电视维修手册 乐视 TV X55 AIR 安卓电视维修手册 V1.0 拟制 侯晓明 日期 2014-12-25 评审 日期 修订记录 版本号 日期 作者 修订描述 V1.0 2014-12-25 侯晓明 初稿完成 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 1 / 33 乐视 TV X55 AIR 安卓电视维修手册 目录 1. 产品简介 ............................................................................................................................................................................................................................................................................................................................................................................................ 1 2. 产品技术规格 .................................................................................................................................................................................................................................................................................................................................................................................... 1 3. 维修指南 ............................................................................................................................................................................................................................................................................................................................................................................................ 1 3.1 文档使用说明 ................................................................................................................................................................................................................................ .............................................. 1 4. 维修注意事项及维修使用的工具 .................................................................................................................................................................................................................................................................................................................................................... 2 4.1 维修注意事项 ................................................................................................................................................................................................................................ .............................................. 2 4.2 维修使用的工具 ................................................................................................................................................................................................................................ ......................................... 2 5. LETV-X55 AIR 主板介绍 ................................................................................................................................................................................................................................................................................................................................................................ 3 5.1 LETV-X55 AIR 主板原理框图 .......................................................................................................................................................................................................................................................... 3 5.2 LETV-X55 AIR 主板实物图 ............................................................................................................................................................................................................................................................. 4 6. LETV-X55 AIR 主板维修介绍 ........................................................................................................................................................................................................................................................................................................................................................ 4 6.1 常见故障判别与维修................................................................................................................................................................................................................................ ...................................... 4 6.1.1 开机问题 ................................................................................................................................................................................................................................ ........................................... 4 6.1.2 电视画面停留在开机 LOGO ................................................................................................................................................................................................................................................. 6 6.1.3 网络连接问题 ................................................................................................................................................................................................................................ ..................................... 6 6.1.4 电视画面正常，无声音 ........................................................................................................................................................................................................................................................ 9 6.1.5 电视开机声音正常，无画面显示： ........................................................................................................................................................................................................................................ 9 6.2 功能单元 ................................................................................................................................................................................................................................ ...................................................... 9 6.2.1 TV 问题 ................................................................................................................................................................................................................................ ............................................ 9 6.2.2 VGA 问题 ................................................................................................................................................................................................................................ ........................................ 10 6.2.3 HDMI 问题 ................................................................................................................................................................................................................................ ...................................... 11 6.2.4 AV_IN 问题 ................................................................................................................................................................................................................................ ..................................... 12 6.2.5 同轴光纤问题 ................................................................................................................................................................................................................................ ................................. 13 6.2.6 喇叭问题 ................................................................................................................................................................................................................................ ....................................... 14 6.2.7 耳机问题 ................................................................................................................................................................................................................................ ....................................... 17 6.2.8 USB3.0 HUB（U1103）维修 ............................................................................................................................................................................................................................................... 18 6.2.9 USB3.0 HOST-SUBBOARD.................................................................................................................................................................................................................................................... 19 6.2.10 USB3.0 HOST（J1100）.................................................................................................................................................................................................................................................... 20 6.2.11 USB2.0 HOST（J1101）无法连接...................................................................................................................................................................................................................................... 21 6.2.12 SD 卡问题 ................................................................................................................................................................................................................................ ..................................... 21 6.3 遥控问题 ................................................................................................................................................................................................................................ .................................................... 22 6.4 指示灯问题 ................................................................................................................................................................................................................................ ................................................ 23 6.5 按键问题 ................................................................................................................................................................................................................................ .................................................... 24 6.6 Key Voltage Test Point ................................................................................................................................................................................................................................ ................................ 25 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 1 / 33 乐视 TV X55 AIR 安卓电视维修手册 1. 产品简介 （加入整机的机构图片整理） 2. 产品技术规格 硬件芯片 Processor(处理器)：MSTAR 6A928 DRAM(内存)：2GB, DDR3 FLASH：4GB EMMC Flash 网络接口 以太网口：1 个 10/100/1000 自适应以太网口，RJ45,需明确标识为“网 络” Wi-Fi： a/b/g/n /ac (MIMO) Bluetooth: 4.0(HID) 音频接口 数字音频接口：SPIDIF Coaxial（与 EarPhone 复用） 耳机接口：EarPhone 视频接口 HDMI 接口：3 个 HDMI INPUT 接口，面板标示为 "HDMI" VGA 接口：1 个 VGA Input 接口，面板标示为“PC“ 1 个 PC Audio Line In AV 接口：1 个 AV Input 接口，面板标示为“AV“ TUNER 接口： TV 接口 x1（Analog/DTMB 兼容） 其他接口 USB2 接口： USB3.0x1,USB2.0x1 SD 卡接口：1×SD 遥控器接口：红外接口 2.4G RF 遥控器接口 环境要求 噪音：<25dB 工作温度：温度为－10℃～40℃的环境 说明：芯片的正常工作温度最高为 70 度，同时发热量较大，在环境温度超 过 40 度时，芯片将接近临界温度，容易发生不稳定情况 工作湿度：5% - 95% 控制面板 电源开关按键：电源开关设计在机体右侧方 电源管理：软件配套的电源管理 LED 状态显示：LED 指示电源/待机、红外，均放置在前面板 电源/功耗 电源：AC 220/110V（范围 90-264V）；50/60Hz（范围 47-63Hz） 功耗：≦180W 待机功耗：<0.5W 指示灯 电源指示灯：半亮（待机）；全亮（工作）；断电指示灯灭 尺寸 机身净重 3. 维修指南 3.1 文档使用说明 此文档用于指导乐视TV公司最高授权网点维修技术人员对乐视TV公司产品进行维修服务。此服务手册只能提供给乐视TV公司已授权的维修服务网点及公司使用，并且内容为保密信息。虽然 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 2 / 33 乐视 TV X55 AIR 安卓电视维修手册 我们尽可能地确保此文档的精确性，但仍可能有错误出现。如果有你发现任何错误或有更多的建议，请与乐视TV客服人员联系。 4. 维修注意事项及维修使用的工具 4.1 维修注意事项 A：整机维修时请注意保管好机器配件及拆机螺丝等器件，维修完成后整机需要包装完整测试正常后才可以入库。 B：整机维修时请保护好外壳，不要刮伤机器外壳，影响外观。 C：拆机时先拆底部螺丝，再拆主板。 4.2 维修使用的工具 A：十字和一字螺丝刀、套筒螺丝刀（含六菱形） B：数字万用表或指针式万用表 C：数字示波器 D：恒温电烙铁 E：焊锡丝 F：串口线 G：U 盘 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 3 / 33 乐视 TV X55 AIR 安卓电视维修手册 5. LETV-X55 AIR 主板介绍 5.1 LETV-X55 AIR 主板原理框图 LETV-X55 AIR 原理框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 4 / 33 乐视 TV X55 AIR 安卓电视维修手册 5.2 LETV-X55 AIR 主板实物图 主板实物图 6. LETV-X55 AIR 主板维修介绍 6.1 常见故障判别与维修 在维修前，请先目测主板是否有意外短路，断路等情况（特别是电源对地的短路，容易烧坏电源系统），检查电视内各接口的连接方式是否正确，连接效果是否良好，装配是否到位，在确保 屏为正常的状态进行维修。 整机模块 6.1.1 开机问题 A. 液晶电视不开机，LETV 指示灯不亮，可能造成的原因如下： ※ 电源板供电不良 【检查电视侧方按键开机键是否打开，连接线是否接好，然后检查电源部分输出电压，位置在电源板连接件 CN9101 的 +12V。若没有供电电压+12V，则判断电源板损 坏。若+12V 正常，则请参考 6.6 Voltage Test Point 部分解决】。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 5 / 33 乐视 TV X55 AIR 安卓电视维修手册 电源板实物图 注:红色部分为高压，请不要用手触摸，即使拔下电源插头也不可以！ B. 液晶电视开机后有声音但是黑屏，可能造成的原因如下： ※ 屏线不良 【确认屏线是否损坏，如果线材良好，检查连接是否正确，接触是否良好，可通过正确的的插拔方式消除该故障】。 ※ 检查电源板背光部分 【接上市电 220V 后，按任意按键开机后观察背光是否点亮、屏幕是否有图像】。 1. 背光不亮： 1) 查看 CN9101 上的 PS_ON 信号，正常应为 3.3V（如果不是 3.3V，请参考 6.6 Voltage Test Point 部分解决）。 2) 检测与电源板连接的连接件 CN9101( ON/OFF 信号)，此时 ON/OFF 信号应该为 3.3V，正常值大于 2.5V，（如果电平小于 2.5V，请参考 6.6 Voltage Test Point 部分解 决）。 3) 检查电源板 CN8601、CN8602 上的 VLED+\VLESD-是否正常输出，如果电压为 0，则判断电源板损坏。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 6 / 33 乐视 TV X55 AIR 安卓电视维修手册 2. 背光点亮，但是屏幕无图像： 1) 检查电源板 CN9101 上的 TCON-ON 信号是否为高（正常应大于 2.5V），如果小于 2.5V 则参考 6.6 Voltage Test Point 部分解决。 2) 如果 TCON-ON 信号正常，测试 CN9102 的+12V_T 是否输出正常，如果电压+12V_T 低于 9V，则判断电源板损坏。 3) 上述两项均正常，需检测 CN9101(DIM 信号) 是否为 PWM 方波，频率在 180HZ 左右（如果不是方波，请参考 6.6 Voltage Test Point 部分解决）。 以上方法不能修复返回工厂维修。 6.1.2 电视画面停留在开机 LOGO A. 通电开机，电视画面一直停留在开机 LOGO，有可能造成此现象的原因如下： ※ 软件不良 【通过串口查看机器启动时的打印信息，与好机器对比找出异常；重新开机看是否正常；通过 U 盘或者 SD 卡刷新软件】。 注：此问题一般属于软件不良导致，如果重启或者升级软件不能修复请返回工厂维修。 6.1.3 网络连接问题 A. 无线网络 WIFI 不能连接： ※ 无线 WIFI 密码及网络设置异常，请参照用户手册设置。 ※ 软件不良 【更换已经烧好程序的 FLASH，或者通过 U 盘或者 SD 卡刷新软件】。 ※ WIFI 模块及天线不良： 1. 检查天线同轴线与主板连接是否安装到位。 2. 检查模块供电 3P3V_WIFI（3.3V）是否正常。 3. 检查模块控制信号 WL_REG_ON 是否是高电平，如无请更换 U1301 模块。 4. 检查 USB_1D+ /USB_1D-信号是否正常（R1318,R1319），如 USB 信号不正常更换 U1301 模块。 3P3V_WIFI WL_REG_ON USB_1D+ USB_1D- PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 7 / 33 乐视 TV X55 AIR 安卓电视维修手册 WIFI 模块 5. 上述方法检查无异常，更换 U1301 模块。 B. 蓝牙不能连接 ※ 检查天线同轴线与主板连接是否安装到位。 ※ 检查模块的供电 3P3V_WIFI（3.3V）是否正常。 ※ 检查模块的控制信号 BT_REG_ON 是否是高电平，如无请更换 U1301 模块。 ※ 检查 USB2_D-/ USB2_D+信号是否正常（R1326,R1327）,如 USB 信号不正常更换 U1301 模块。 WL_REG_ON 3P3V_WIFI USB2_D-/ USB2_D+ BT_REG_ON USB_1D+ USB_1D- PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 8 / 33 乐视 TV X55 AIR 安卓电视维修手册 ※ 上述方法检查无异常，更换蓝牙模块。 C. 有线网络不能连接： ※ 连接不良 【请检查网口连接情况，接入网线后观察网口指示灯是否点亮。正常情况下，黄色指示灯会一直亮，表示已经建立连接；绿色指示灯闪烁，表示有数据通信。若指示灯均不亮 表示 CPU 工作异常。请检查网线是否良好，接触是否正常，有异常则更换网线】。 ※ 输入不良 【请检查网口输入至 IC U100 之间的线路】，测量对地阻抗与好板对比，看是否有较大差距，检查通路及焊接情况】。 ※ 电压异常 【请参照原理图检查供电，参看 6.6 Voltage Test Point】。 ※ 软件不良 【可通过 USB 口刷新软件】。 网口电路 USB2_D- USB2_D+ 3P3V_WIFI BT_REG_ON PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 9 / 33 乐视 TV X55 AIR 安卓电视维修手册 6.1.4 电视画面正常，无声音 A. 开机图像正常，无音。有可能造成此现象的原因如下： ※ 静音设置 【在音频输入正常时存在 mute 操作，重新设置音量即可-参看 6.2.6 喇叭问题】。 ※ 喇叭及功放相关 参看 6.2.6 喇叭问题检修。 6.1.5 电视开机声音正常，无画面显示： A. 开机声音正常，无画面显示。有可能造成此现象的原因如下： ※ VB1 排线接触不良，装配不到位，重新插拔。 ※ 主板供电接触口装配不到位，图像显示供电不良，重现装配。 6.2 功能单元 6.2.1 TV 问题 A. TV 不搜台，维修过程如下： ※ 检查系统电源是否正常，位置为 B1000、U1000，电源为 3.3V。 不正常则请参照【6.6 Key Voltage Test Point 进行检测】。 ※ 检查高频头部分晶振是否起振，位置为 Y1001。 不正常则考虑晶振焊接问题或者品质问题。 ※ 检查高频头部分 I2C 信号 T_SCL/T_SDA 是否正常，位置为 R1015/R1017。 不正常请检查 U1001 是否有焊接连锡问题。 ※ 检查高频头部分中频信号链路器件焊接是否正常，有无焊接不良、连锡、短路等问题，位置为 R1014/R1016/C1016/C1020/C1018/C1019。 如以上检查均正常，请更换高频头模块，以上均无效，请返厂维修。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 10 / 33 乐视 TV X55 AIR 安卓电视维修手册 TUNER 电路 B. TV 模式下，有图像无声音。维修过程如下： 请检测其它信号源输入模式下是否有声音，没有请参照【6.2.6 喇叭问题】检测。 6.2.2 VGA 问题 A. 无信号显示： ※ 连接不良 【请检查 VGA 线材是否正常，接触是否良好，尝试重新插拔切换信号一次有无改善】。 ※ 行场信号 【请使用示波器检查 VGA 插座的 13,14 pin 信号是否正常，与 IC U100 之间的信号走线是否正常，有异常则修复】。 ※ DDC 信号【请使用示波器检查 VGA 插座的 12,15 pin 信号是否正常，与 IC U100 之间的信号走线是否正常，有异常则修复】。 下图为 VGA 部分电路： Close to Mstar IC D1010 ESD5311N D1011 ESD5311N D1012 ESD5311N D1013 ESD5311N D1014 ESD5311N R1031 100 R1036 0/DNI TP1004 R1035 0/DNI TP1003 TP1005 R1034 10K J1005 LK-VGHRF30823058-U005 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 16 17 VGA_UART_RXD VGA-Gin VGA-Rin VGA-Bin R1032 100 R1030 75 TP1002 R1033 10K R1038 0 R1028 75 R1029 75 TP1001 R1037 0 VGA_UART_TXD UART_TX [1] UART_RX [1] VGA_VSYNC [2] VGA_HSYNC [2] VGA-Gin [2] VGA-Rin [2] VGA-Bin [2] ISP AND VGA EDID DVT1 DVT1 D1025 ESD5311N D1017 ESD5311N DDC_SDA_D DDC_SCL_D VGA PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 11 / 33 乐视 TV X55 AIR 安卓电视维修手册 VGA 接口 B. 色彩不正常： ※ 连接不良【请检查 VGA 线材是否正常，电脑和电视两端的接触是否良好】。 ※ RGB【请使用示波器检查 RGB 三色信号是否输入正常，若正常请重置系统图像设置，若不正常请检查 RGB 信号输入网络】。 6.2.3 HDMI 问题 A. 无图像，造成此现象的原因如下： ※ 连接不良 【请检查所有 HDMI 接口是否都没有图像，并先排除 source 端是否正常】。 ※ 连接不良 【请检查线材是否良好，接触是否足够正常，有异常则更换 HDMI 线材】。 ※ 输入不良 【请检查 HDMI 输入至 IC U100 之间的线路】，测量对地阻抗与好板对比，看是否有较大差距，检查通路焊接情况。 B. 有图像，无声音： ※ 请检测其它信号源输入模式下是否有声音，没有请参照【6.2.6 喇叭问题】检测。 ※ 请检查 HDMI 输入至 IC U100 之间的线路。 C. HDMI CEC&ARC 功能：HDMI1-J902 具有 CEC 和 ARC 功能： ※ CEC 功能没有，请检查 Q903 pin1 栅极上拉电压是否正常，检查 Q903 和 U100 是否有焊接不良。 ※ ARC 功能没有，请检查 C900/U100 焊接情况。 HDMI_ARC [9] HDMI-ARC HDMI-ARC [2] HDMI_ARC C900 1uF HDMI3-CEC [2] R964 200/DNI D914 ESD5311N/DNI CEC [9] CEC and ARC Q903 WNM2306-3TR 2 1 3 CEC 5V_Standby R963 10K DVT2 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 12 / 33 乐视 TV X55 AIR 安卓电视维修手册 D. MHL 功能异常： ※ 确认是否连接的为 HDMI3 接口，电视是否切换到 HDMI3 界面。 ※ 确认 MHL Cabel 线是否接触良好及手机是否支持 MHL 功能。 ※ 检查是否有信号传输： 1. 插上 MHL 线，MHL-CD-SENSE(R901)是否为高电平，HDMI1/5V 是否为 5V。 2. HDMI1-HPD 是否有 EDID 信号传输。 3. 检查 HDMI1-RX0N/P(R908，R910)是否有信号传输。 【软件不良，插上 U 盘或连接网络升级软件】。 HDMI1-HPD [9] HDMI1-DDC-SDA HDMI1-DDC-SCL HDMI1-RX1N HDMI1-RX2N HDMI1-RX1P HDMI1-RX0P HDMI1-RX0N HDMI1-CLKN 靠近端子放置 HDMI1-RX2P HDMI1-RX2P [2] R900 0 R904 0 R911 0 R905 0 HDMI TYPE A 1.4+ J900 LK-A111910-E-01-R TMDS-D2-N 3 TMDS-D2-P 1 D2-SHIELD 2 TMDS-SCL 15 TMDS-SDA 16 HOT-PLUG-DET 19 TMDS-CLK-P 10 TMDS-CLK-N 12 GND SH1 GND SH2 GND SH3 GND SH4 TMDS-D1-P 4 D1-SHIELD 5 TMDS-D1-N 6 TMDS-D0-P 7 D0-SHIELD 8 TMDS-D0-N 9 CLK-SHIELD 11 CEC-GND 17 5V_POWER 18 HDMI-CEC 13 HEC_DATA_N 14 R901 0 R906 0 R910 0 R912 0 R908 0 HDMI1/5V HDMI1-RX2N [2] HDMI1-RX1N [2] HDMI1-RX1P [2] HDMI1-RX0P [2] HDMI1-RX0N [2] HDMI1-CLKN [2] HDMI1-CLKP [2] CEC HDMI1_RX2P HDMI1-HPD HDMI1_RX2N MHL_CD_SENSE MHL HDMI1-CLKP D900 ESD5304D 1 2 3 4 5 6 7 8 9 10 C903 0.1uF DVT2 HDMI1_RX1N HDMI1_RX1P D901 ESD5304D 1 2 3 4 5 6 7 8 9 10 HDMI1_RX0N HDMI1_RX0P HDMI1_CLKN HDMI1_CLKP HDMI1-DDC-SCL [9] HDMI1-DDC-SDA [9] CEC [9] MHL_CD_SENSE [9] HDMI1_RX0N HDMI1_RX0P HDMI1_CLKN HDMI1_CLKP D902 ESD5311N D903 ESD5311N HDMI 接口 6.2.4 AV_IN 问题 A. 无信号： ※ 【检查连接线材是否良好，检查是否将音频线误插入视频线端口】。 B. 有图像无声音： ※ 请检测其它信号源输入模式下是否有声音，没有请参照【6.2.6 喇叭问题】检测。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 13 / 33 乐视 TV X55 AIR 安卓电视维修手册 ※ 检查 AV 输入至 IC U2202 之间的线路是否存在异常、器件脱落情况。 C2529 330pF/DNI C2528 560pF/DNI A B C R W Y J2504 RCA-306K2A-EP-01 3 2 1 4 5 6 7 8 USB1_HS_ID R2531 0/DNI D 2510 VPOR T0402100M V05 D 2509 VPOR T0402100M V05 D 2511 VPOR T0402100M V05 C2506 10uF C2507 10uF YELLOW RED WHITE R2512 51 R2513 24 ACMUXIN_3R C2505 0.1uF CVBS ACMUXIN_3L R2511 10K R2510 10K C2521 330pF C2520 560pF R2515 10K R2514 10K C2522 560pF R2546 0 C2523 330pF R2547 0 AV 接口 6.2.5 同轴光纤问题 A. 无输出： ※ 确认声音设置是否正确（同轴接口和耳机接口共用）。 ※ 确认没有缺少器件。 同轴接口 ※ 测试光纤座子的供电 5V_Normal。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 14 / 33 乐视 TV X55 AIR 安卓电视维修手册 SPDIF 接口 6.2.6 喇叭问题 A. 喇叭无声： ※ 确认声音的设置是否正确，是否打开 SPDIF 或耳机，如果 SPDIF 或耳机打开，声音会通过 SPDIF 或耳机发声，则喇叭无声。 ※ 调大音量，保证如果有声音可以正常听到。 ※ 更换喇叭，确定不是喇叭的问题。 ※ 测试 PA 是否有输入信号，I2S-OUT_BCK(3.072MHz)，I2S-OUT_WS(48KHz)，I2S-OUT_SD。 ※ 如果没有输入信号，则需要检查 SOC 928 的输出。 ※ 如果有输入信号，则是 PA 的问题，请检查 PA 的供电和控制信号。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 15 / 33 乐视 TV X55 AIR 安卓电视维修手册 左右声道的 PA 原理图 Woofer PA 原理图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 16 / 33 乐视 TV X55 AIR 安卓电视维修手册 I2S 测试点 ※ 测试 PA 的供电 VCC_PA 和 VCC_PA1（16V）是否正常。 PA 供电网络 16V 和 VCC_PA1 测试点 VCC_PA 测试点 ※ 测试 PA 的控制信号 AMP_EN 和 AMP_RESET#是否都是高电平。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 17 / 33 乐视 TV X55 AIR 安卓电视维修手册 AMP_EN 和 AMP_RESET#测试点 ※ 测试 PA 的输出在电感之前是否有 PWM 信号（L1200,L1201; L1202,L1203；L1204,L1205 靠近 PA 端），如果有信号，而喇叭没有输出，则可能是后端电感损坏。 L1200,L1201; L1202,L1203 L1204,L1205 6.2.7 耳机问题 A. 耳机无声音： ※ 确认耳机座焊接没有问题。 ※ 确认没有缺少器件。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 18 / 33 乐视 TV X55 AIR 安卓电视维修手册 耳机接口 6.2.8 USB3.0 HUB（U1103）维修 HUB 输出 USB 接口为：SUB_USB3.0（Top of TV）; 主板端 USB3.0 插座 J1100；语音操控芯片 CX20921 USB2.0/U1500；2.4G 遥控芯片 USB2.0/U1101 这几个接口全部异常时，需重点关注 USB HUB 的工作状态。 A. 测量 5V_USB3 是否正常： ※ 5V_USB3 正常，测量 25MHZ 时钟及 V33/AV12 电压是否正常。 ※ 5V_USB3 不正常，测量 5V_DEVICE 是否有 5V 电压。 ※ 5V_DEVICE 有 5V 电压，检查 Q1100/Q1101 工作是否正常。 ※ 5V_DEVICE 电压不正常，检查 U1407 DC-DC 输出（L1403）是否正常，输出不正常，测量 12V_NORMAL 及 U1407 工作是否正常。 B. 检查 SPI flash U1102 工作是否正常： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 19 / 33 乐视 TV X55 AIR 安卓电视维修手册 USB3.0 电路 6.2.9 USB3.0 HOST-SUBBOARD A. USB 无法连接： ※ 测量 5V_USB3_2 电压是否正常。 ※ 5V_USB3_2 不正常检查 5V_USB_3 电压及 5V Power Switch U1104 工作是否正常，J100 是否有连焊虚焊现象，连接主板端的 FFC 线材是否插接到位。 ※ 5V_USB3_2 正常检查 USB3.0 re-driver IC 工作是否正常, 检查 USB3.0 re-driver IC 工作是否正常。 B. USB 插座可以连接，但是拷贝数据速度慢，这种情况一般是 USB2.0 已连接，USB3.0 工作异常导致，检查 USB3.0 re-driver IC 工作是否正常，3P3V_Normal 电压是否正确，USB3.0_TX 和 USB3.0_RX 差分 对的对地阻抗相对于好的板子是否有较大差异。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 20 / 33 乐视 TV X55 AIR 安卓电视维修手册 USB3.0 接口 1 6.2.10 USB3.0 HOST（J1100） A. USB 无法连接： ※ 测量 USB 供电 5V 是否正常（C1113 1pin），如不正常，测量其输入电压 5V_USB3 是否正常。 ※ 5V_USB3 正常，检查 5V Power Switch U1106 是否有损坏。 ※ 5V_USB3 不正常，测量 5V_DEVICE 是否正常。 ※ 5V_DEVICE 正常，测量 USB3_PWR_EN 开机后是否为高电平，检查是否有对地短路现象；R112 是否掉件/CPU 是否虚焊。 ※ 5V_DEVICE 不正常参考 USB HUB U1103 维修指导。 B. 插座可以连接，但是拷贝数据速度慢，这种情况一般是 USB2.0 已连接，USB3.0 工作异常所致，测量 USB3.0_TX 和 USB3.0_RX 对地阻抗相对于好的板子是否有较大差异。 USB 3.0 接口 2 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 21 / 33 乐视 TV X55 AIR 安卓电视维修手册 6.2.11 USB2.0 HOST（J1101）无法连接 A. 测量 USB 供电 5V 是否正常（C1134 1pin），如不正常，测量其输入电压 5V_USB 是否正常，不正常检查 5V Power Switch U1104 工作是否正常，U1104 正常，检查 5V_USB/5V_DEVICE 5V 电压是 否正常， 5V_DEVICE 不正常参考 USB HUB U1103 维修指导。 USB 2.0 接口 6.2.12 SD 卡问题 A. SD 卡座不读卡： ※ 更换 SD 卡后，检查是否正常。 ※ 检查 SD 卡座、卡座 PIN 脚是否有翘起。 ※ 测量 VDD 供电 3P3V_NORMAL 是否正常，如不正常， 检查 U1402 的输出是否正常。 ※ 更换 U1402 检查输出是否正常。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 22 / 33 乐视 TV X55 AIR 安卓电视维修手册 SD 卡接口 6.3 遥控问题 A. 遥控无作用: ※ 更换新的遥控器或电池。 ※ 确认 IR 小板 Cable 线是否插好或有损坏。 ※ 检查 3.3V 供电及 IR 信号是否正常，如异常检查周边零件或更换 IR 接收头 。 【软件不良，插上 U 盘或连接网络升级软件】。 IR 接口 B. 红外遥控距离短或遥控角度小： ※ 此现象一般为电视前有遮挡或遥控器电量不足，请尝试更换遥控器电池解决。 C. 2.4G 遥控器故障： ※ 检查天线连接是否正常： 1. 检查同轴线安装是否到位。 2. 检查 RF 通路元器件有无虚焊，假焊及损坏。 ※ 检查 U1101 是否正常工作： 1. 检查 Y1101 Crystal,32MHz 输出是否正常。 2. 检查 U1101 供电， 5V_Normal 及 3V3_OUT 输是否正常。 3. 检查 HUB_DP3、HUB_DM3 信号是否正常（R1120,R1121），如 USB 信号不正常更换 U1101 IC。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 23 / 33 乐视 TV X55 AIR 安卓电视维修手册 2.4G RF 电路 ※ 上述方法检查无异常,更换 U1101。 6.4 指示灯问题 A. 指示灯不亮: ※ 指示灯 Cable 线及连接插座（J2）是否损坏。 HUB_DP3 HUB_DM3 Crystal,32 MHz 5V_Normal 3V3_OUT PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 24 / 33 乐视 TV X55 AIR 安卓电视维修手册 ※ 检查 3V3SB 及 PWM 是否正常，如异常检查周边零件或更换指示灯。 LOGO 灯接口 6.5 按键问题 A. 按键无作用： ※ A:检查按键 Cable 线连接是否良好。 ※ B:检查每个按键值是否在规定范围内，若超出此范围请更换按键板重新测试。 Home Page vol+ right back MENU Enter down left vol- up C01 NC/100N 50V SW03 SW 4P 3 4 2 1 6 5 SW04 SW 4P 3 4 2 1 6 5 SW05 SW 4P 3 4 2 1 6 5 SW06 SW 4P 3 4 2 1 6 5 SW07 SW 4P 3 4 2 1 6 5 SW08 SW 4P 3 4 2 1 6 5 SW09 SW 4P 3 4 2 1 6 5 SW10 SW 4P 3 4 2 1 6 5 CN101 CONN 1 2 3 4 5 6 7 8 9 10 11 12 KEY1 C02 NC/100N 50V SW01 SW 4P 3 4 2 1 6 5 KEY0 KEY1 KEY0 SW02 SW 4P 3 4 2 1 6 5 R02 3K3 1/8W 1% R01 1K2 1/8W +/-1% R04 8K2 1/8W 1% R06 22K 1/8W 1% R07 1K2 1/8W +/-1% R08 3K3 1/8W 1% R10 8K2 1/8W 1% R12 22K 1/8W 1% KEY PAD 接口 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 25 / 33 乐视 TV X55 AIR 安卓电视维修手册 6.6 Key Voltage Test Point 注：各电源电压原理图及电压测试点，测试点为 DCDC 输出电容端。 A. 待机 3.3V: 待机 3.3V 测试点 B. 5V_device： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 26 / 33 乐视 TV X55 AIR 安卓电视维修手册 5V_device 测试点 C. VDDC-CPU1.1V： VDDC-CPU 测试点 D. VDDC 1.1V： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 27 / 33 乐视 TV X55 AIR 安卓电视维修手册 VDDC 1.1V 测试点 E. 5V-normal： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 28 / 33 乐视 TV X55 AIR 安卓电视维修手册 5V-normal 测试点 F. 1.5V-DDR： 1.5V-DDR 测试点 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 29 / 33 乐视 TV X55 AIR 安卓电视维修手册 G. 3.3V-Normal： 3.3V-Normal 测试点 H. 1.8V： 1.8V 测试点 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 30 / 33 乐视 TV X55 AIR 安卓电视维修手册 I. NT72324 Main1.5V： NT72324 Main1.5V 测试点 J. NT72324 Main1.1V： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 31 / 33 乐视 TV X55 AIR 安卓电视维修手册 NT72324 Main1.1V 测试点 K. NT72324 Main2.5V： NT72324 Main2.5V 测试点 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
