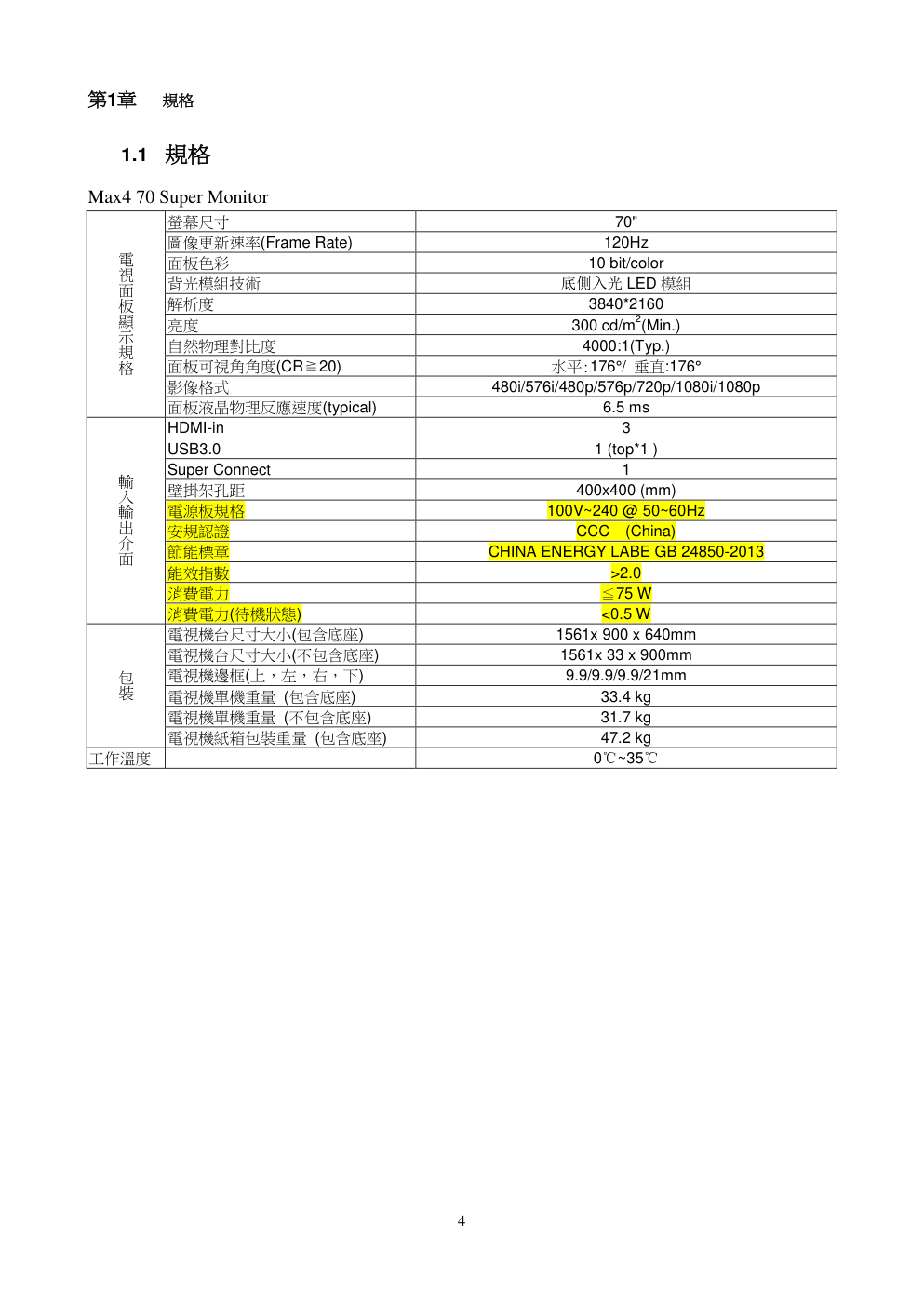

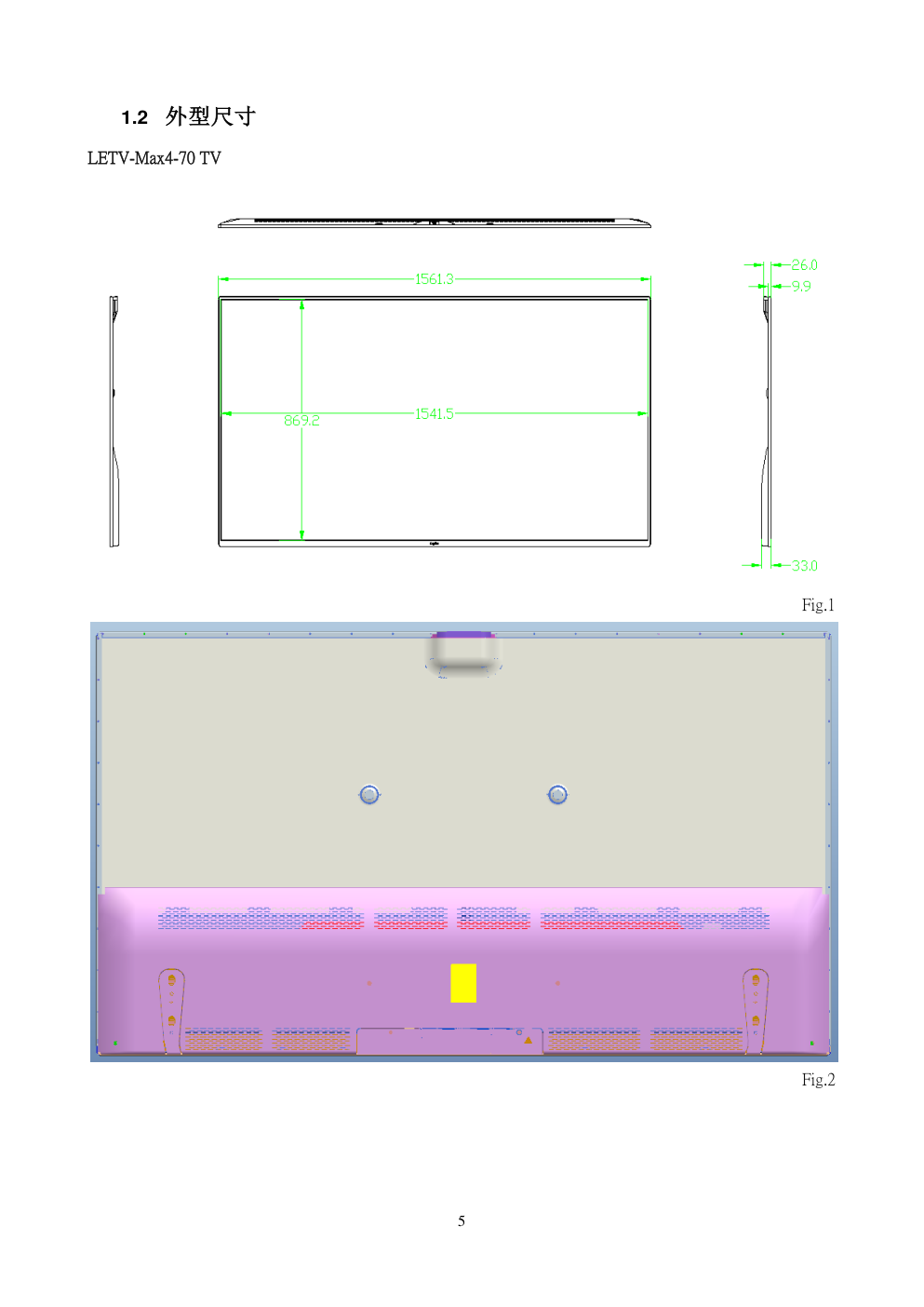

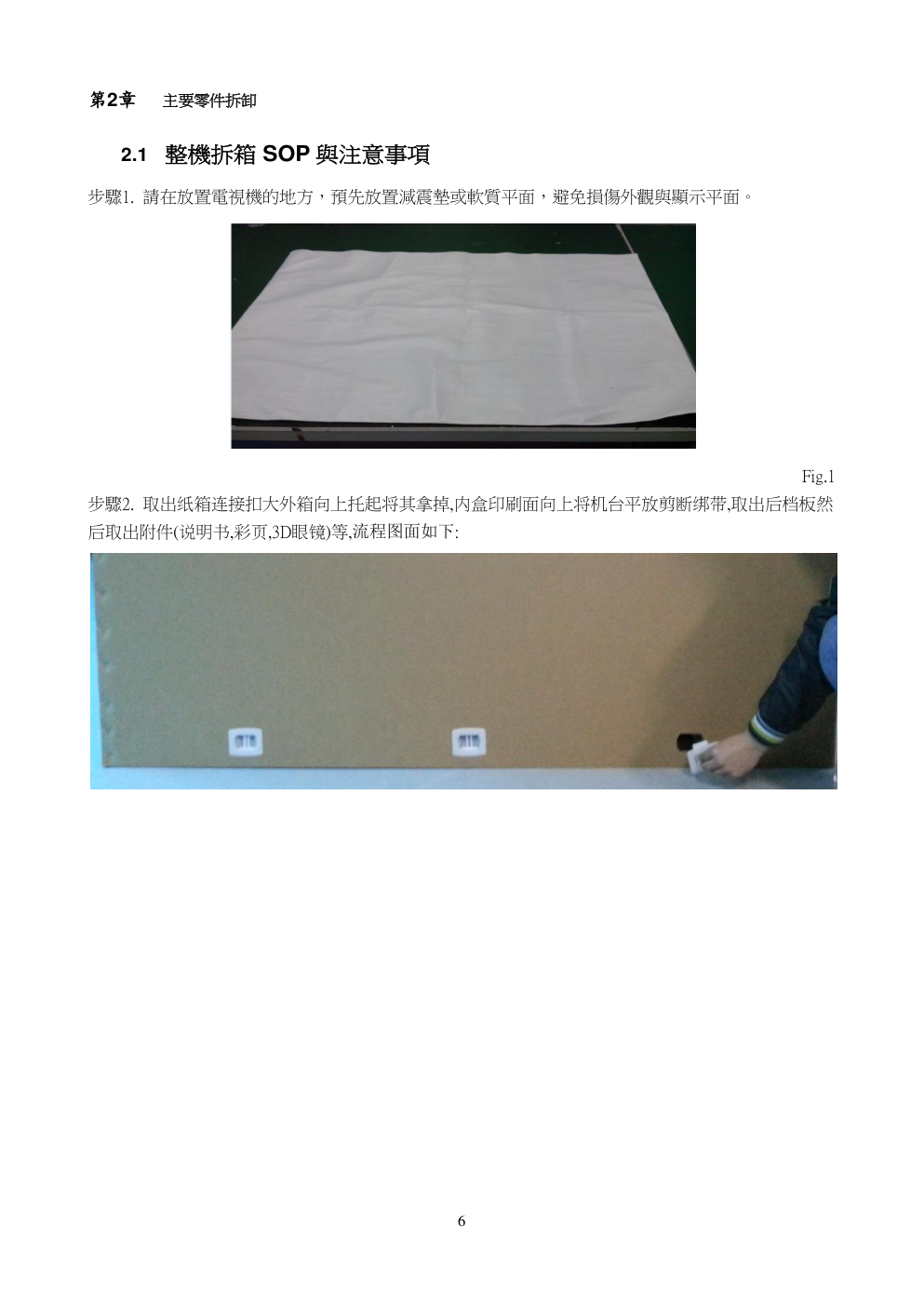

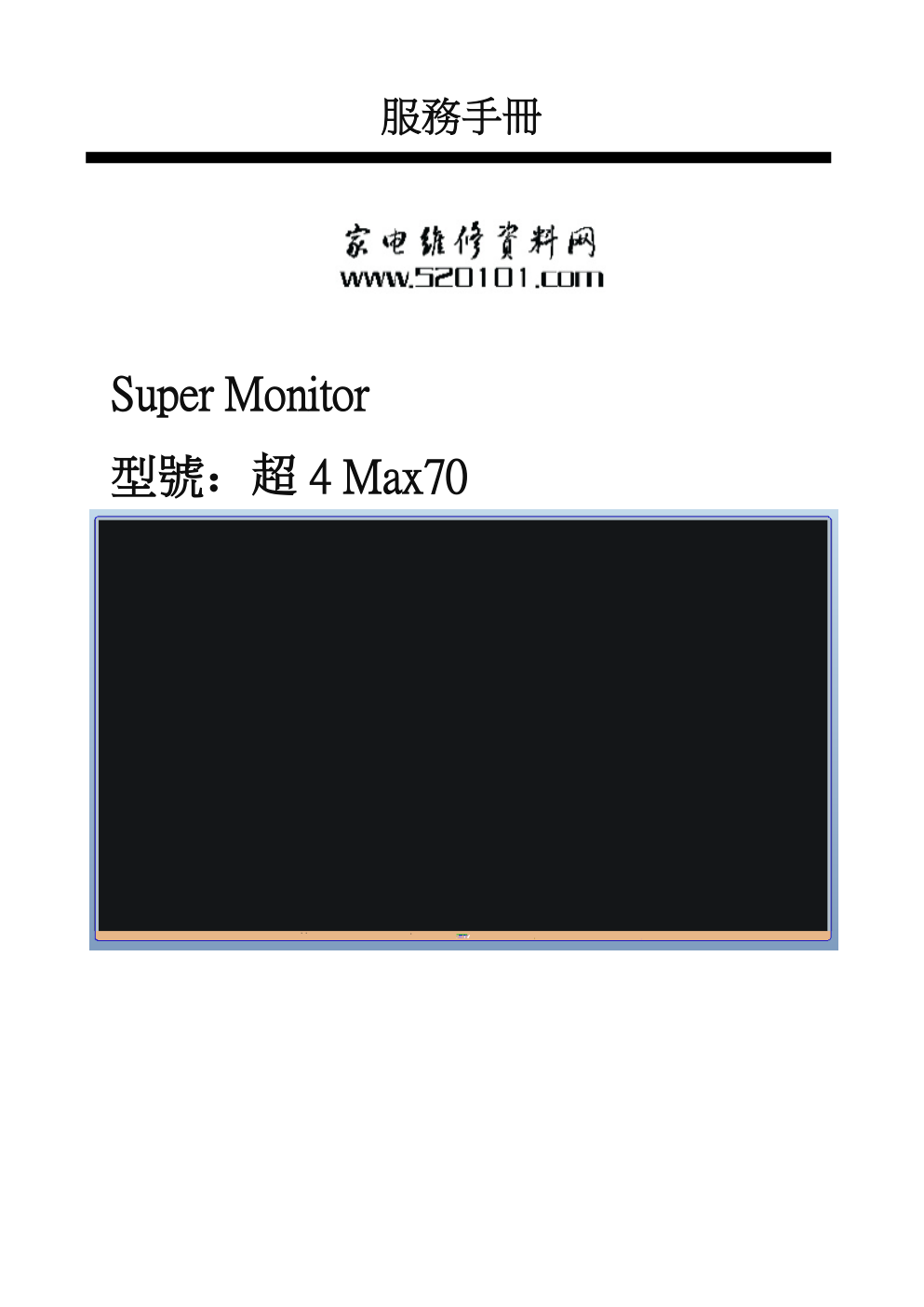

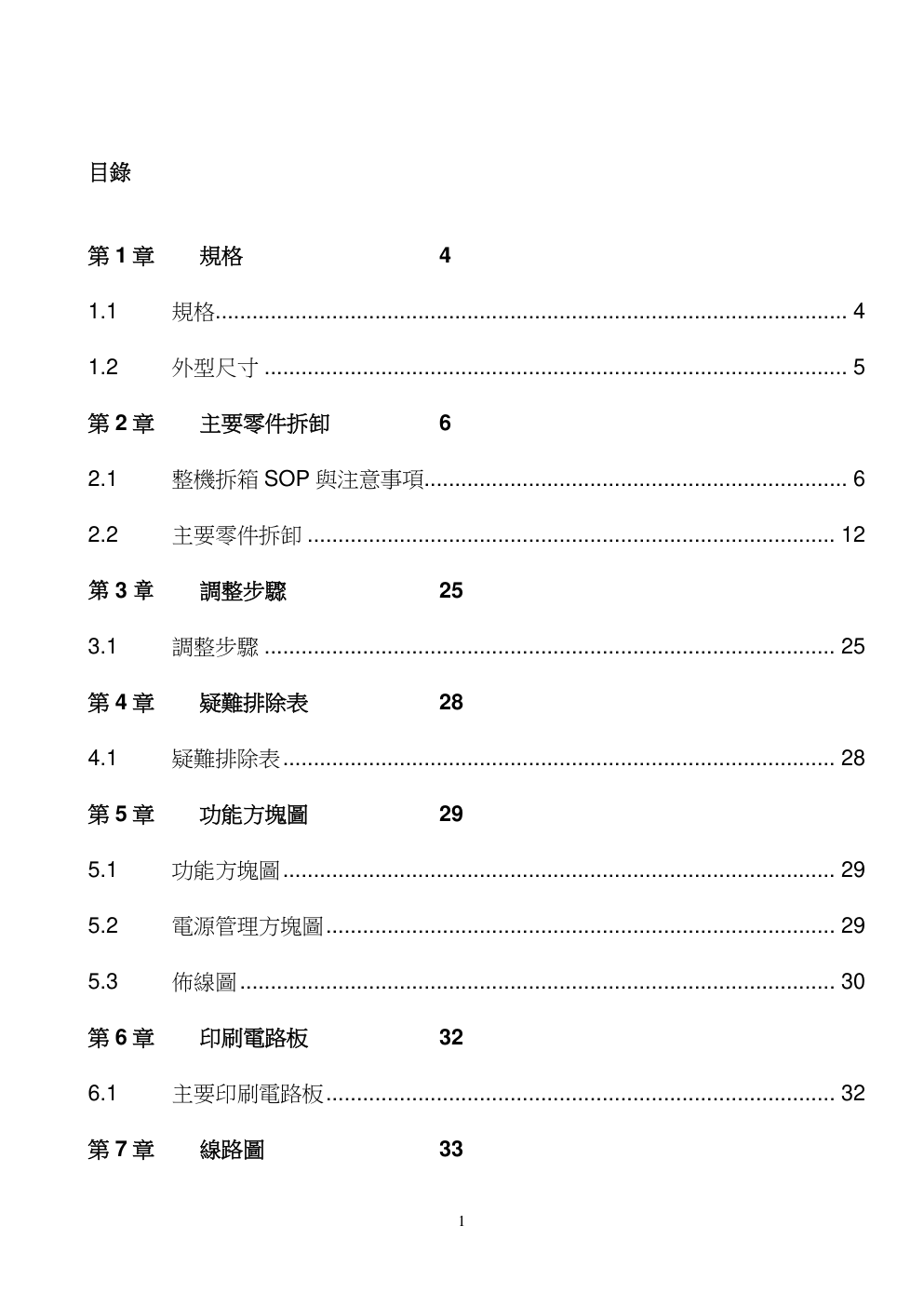

服務手冊 Super Monitor 型號：超 4 Max70 1 目錄 第 1 章 規格 4 1.1 規格....................................................................................................... 4 1.2 外型尺寸 ............................................................................................... 5 第 2 章 主要零件拆卸 6 2.1 整機拆箱 SOP 與注意事項..................................................................... 6 2.2 主要零件拆卸 ...................................................................................... 12 第 3 章 調整步驟 25 3.1 調整步驟 ............................................................................................. 25 第 4 章 疑難排除表 28 4.1 疑難排除表 .......................................................................................... 28 第 5 章 功能方塊圖 29 5.1 功能方塊圖 .......................................................................................... 29 5.2 電源管理方塊圖 ................................................................................... 29 5.3 佈線圖 ................................................................................................. 30 第 6 章 印刷電路板 32 6.1 主要印刷電路板 ................................................................................... 32 第 7 章 線路圖 33 2 7.1 主要線路圖 .......................................................................................... 33 7.2 電源板電路圖 ...................................................................................... 41 第 8 章 零件總覽 42 8.1 零件清單 (LETV-X3-40) ...................................................................... 42 8.2 附件清單 ............................................................................................. 43 3 安全措施 重要的維修安全措施 維修工作須由合格的專業技術人員執行所有安全確認並遵守下列所有維修準則：  使用 5000Ω以上的數位伏特計(數位電錶)或可量測電壓降的阻抗計  將阻抗計連接至所有參考地的金屬部件 (天線、輸出輸入端子、螺絲、控制扭等)量測其電壓差, 並 且務必反復確認電源插座正插及反插  若量測超過 0.525Vpeak(0.35mApeak AC)即代表產品有潛在的電擊危險, 在產品返回使用者前請 務必修正 ※警告 1. 基於安全考慮, 請勿做任何電路的修改 2. 維修前請切斷電源 3. 在產品維修完成送回使用者前，請先做好以下安全注意事項： 1） 檢查所有的導線皆回復到線扣中, 確認不會受到任何的擠壓並且沒有其他物件卡在外殼與金 屬部件中 2） 檢查所有的保護裝置裝回原處, 如非金屬的控制按鈕、絕緣套、遮罩層、隔離電阻-電容電路 等 3） 確認沒有任何電擊危險的存在並執行下列步驟檢查漏電流  直接插上 220 Vac 電源  先將一個 1.5kΩ/10W 的電阻並連一個 0.15uF 的電容, 再串上數位伏特計(數位電錶), 將電錶 量測的兩端分別接上產品裸露的金屬部件及接地部件 使用無鉛焊錫的安全事項  當進行 PCB 焊錫時，需使用無鉛錫絲。若使用一般傳統錫絲，會因為斷裂而造成產品的損壞或傷 害  當焊接溫度高於錫絲 40°C 時, 我們建議您使用專用的錫塊, 若您對如果應用無鉛錫絲及專用錫 塊有任何的不瞭解或疑問, 請就近於您所在的地區與我們的服務據點洽詢  請特別小心 PWB 上的兩極指示 注意: 為了避免發生起火的危險, 請務必使用同一規格型式的電流保險絲: 保險絲位置 F1 規格型式 T3.15AH/250V 4 第1章 規格 1.1 規格 Max4 70 Super Monitor 電 視 面 板 顯 示 規 格 螢幕尺寸 70" 圖像更新速率(Frame Rate) 120Hz 面板色彩 10 bit/color 背光模組技術 底側入光 LED 模組 解析度 3840*2160 亮度 300 cd/m2(Min.) 自然物理對比度 4000:1(Typ.) 面板可視角角度(CR≧20) 水平:176°/ 垂直:176° 影像格式 480i/576i/480p/576p/720p/1080i/1080p 面板液晶物理反應速度(typical) 6.5 ms 輸 入 輸 出 介 面 HDMI-in 3 USB3.0 1 (top*1 ) Super Connect 1 壁掛架孔距 400x400 (mm) 電源板規格 100V~240 @ 50~60Hz 安規認證 CCC (China) 節能標章 CHINA ENERGY LABE GB 24850-2013 能效指數 >2.0 消費電力 ≦75 W 消費電力(待機狀態) <0.5 W 包 裝 電視機台尺寸大小(包含底座) 1561x 900 x 640mm 電視機台尺寸大小(不包含底座) 1561x 33 x 900mm 電視機邊框(上，左，右，下) 9.9/9.9/9.9/21mm 電視機單機重量 (包含底座) 33.4 kg 電視機單機重量 (不包含底座) 31.7 kg 電視機紙箱包裝重量 (包含底座) 47.2 kg 工作溫度 0℃~35℃ 5 1.2 外型尺寸 LETV-Max4-70 TV Fig.1 Fig.2 6 第2章 主要零件拆卸 2.1 整機拆箱 SOP 與注意事項 步驟1. 請在放置電視機的地方，預先放置減震墊或軟質平面，避免損傷外觀與顯示平面。 Fig.1 步驟2. 取出纸箱连接扣大外箱向上托起将其拿掉,内盒印刷面向上将机台平放剪断绑带,取出后档板然 后取出附件(说明书,彩页,3D眼镜)等,流程图面如下: 7 8 9 Fig.2 步驟3. 打开底盒将电源线放于机台上,两人双手按抬手位置处抬出机台放置在减震垫或软质平面上. 10 11 12 Fig4. 步驟 3. 將電視機前緣平放於減震墊或軟質平面，而後可安裝底座或壁掛架。 2.2 主要零件拆卸 前視圖: 後視圖 13 步驟1. 拆卸底座. 機台 panel 面平放在桌面,拆除 22 顆螺絲 14 15 16 步驟 2. 拆卸電源線. Fig.9 17 步驟 3. 拆卸線材. 18 Fig.12 Item Name Qty(pcs) 1. MB-Tcon Cable 1 2. MB-Power Cable 1 3. 41Pin VB1 Cable 1 4. 51Pin VB1 Cable 1 步驟 4. 拆卸后蓋連接扣. 19 步驟 5. 拆卸底座支架及壁掛支架. 20 步驟 5. 拆卸主板及電源板. 1.拆主板 2.拆電源板 21 3.撕下電源板下MYLAR 4.拆下電源板上支撐柱 22 Fig.13 步驟6 拆卸USB模組 1. 卸下藍色圓圈中梅花頭螺絲 2. 取出 USB 模組,打開 USB CABEL 23 3.取下2PCS導電泡棉 4. 卸下藍色圈中 4PCS 螺絲,取下 USB 下蓋 5. 卸下藍色圈中 2PCS 螺絲,取下 USB 板 24 6. 卸下藍色圈中 2PCS 螺絲 以上所有物料拆卸完后剩下LCM模組 25 . 第3章 調整步驟 3.1 調整步驟 1. 菜單 1st Layer 2nd Layer 3rd Layer Default Image Image Mode Standard Standard Sports Soft Custom Natrural Light Bright Backlight 0~100 100 Brightness 0~100 50 Contrast 0~100 50 Sharpness 0~100 50 26 Saturation 0~100 50 Color Temperature Medium Cool warm color Cool color Scene Mode Standard Standard Games Image reset Sound Speaker TV Speaker TV Speaker External audio Magic Sound Standard Standard Music Cinema News Games off Balance 0~100 50 Sound source output on/off on Start-up video sound on/off on Dolby night mode on/off off System sound on/off on Sound reset OK/cancel / Signal Source Analog TV / Digital TV Video HDMI 1 HDMI 2 Network / Accessory Microphone setting / Bluetooth setting remote control Super remote control III System System Update / Account / Switch language 简体/繁体（台湾）/繁体（香港）/English Boot into Signal input/Carousel/Video desktop/Application 27 video background on/off on Time Setting 12 Hours/24 Hours Time Zone Screen saver colse/4/8/12 minutes off Shutdown Timer off/30/60/90/120/150/180 minutes off Reset factory settings / About this Device / Power off screen / Mirroring / 2. 色溫調整 僅在HDMI通道下調整色溫，并適用于所有的信號源. 一般性的設置: 測試設備: Chroma7123、VG871 調整的輸入端子: HDMI 端子. 調整方法: 1.調整之前先做Color Reset 或 Factory Reset.(工廠命令可用) 2. 選擇輸入信號源HDMI(1080P@60Hz).(工廠命令可用) 3. 輸出全白畫面.(工廠命令可用) 4.設置圖像模式為： “標準”. (工廠命令可用) 5. 并確認色溫 “標準”是否在下表規格範圍內，如不在就調整到規格範圍內.再依次將圖像模式設置 為“冷色” 和 “暖色”來調整相應的色溫值.(工廠命令可用) ※注意： 1. 請使用7123的通道0測量和調整色溫. 2. 所有R、G、B的值都不能超過128.(工廠命令可用) 3. 不要調整R、G、B的“offset”值. 4. 工廠命令如下所示： The format of Internal White Pattern command: 28 Command Name Command Name Command Format SET_WHITE_PATTERN Exit White Pattern C0 01 09 00 01 00 34 Show White Pattern 70% C0 01 09 00 01 01 33 Show White Pattern 100% C0 01 09 00 01 02 32 Show White Pattern 20% C0 01 09 00 01 03 31 Show White Pattern 80% C0 01 09 00 01 04 30 The format of Color Temp command: Command Name Command Name Command Format SET_COLORTEMP Cool/12000k C0 00 09 00 01 01 CS Warm 1/6500k C0 00 09 00 01 03 CS Normal(10000K) C0 00 09 00 01 05 CS The format of RGB’s gain command: Command Name Command Name Command Format SET_CT_DATA R gain C0 00 74 00 02 01 XX CS G Gain C0 00 72 00 02 02 XX CS B Gain C0 00 72 00 02 03 XX CS GET_CT_DATA R gain C0 00 72 00 01 01 CS G Gain C0 00 72 00 01 02 CS B Gain C0 00 72 00 01 03 CS 1. 軟件更新步驟 USB外接設備升級/在線升級 第4章 疑難排除表 4.1 疑難排除表 電源板故障確認步驟 請確認電源線是否插裝正常？ pp 請確認將電源線等插裝正常，然後開機 否 檢查信號線是否正常連接 無畫面輸出 所有機台皆無畫面輸出 信號源輸出是否正常 29 第5章 功能方塊圖 5.1 功能方塊圖 5.2 電源管理方塊圖 下面是電源板的電路工作原理框圖，此電源部分有 2 個輸出，其中輸出 12V 是提供給主機板 standby power 提供主機板待機狀態運作使用，同時供給 TV 工作電源，喇叭及 T-CON 使用, 44.2V 為提 供 LED 背光源使用. 是 更換電源板 30 5.3 佈線圖 31 Item Name Qty(pcs) 1. USB cable 1 2. MB-Power Cable 1 3. 41Pin VB1 Cable 1 4. 51Pin VB1 Cable 1 5. MB-Tcon Cable 1 6. Power cable 1 32 第6章 印刷電路板 6.1 主要印刷電路板 33 第7章 線路圖 7.1 主要線路圖 34 35 36 37 38 39 40 41 7.2 電源板電路圖 42 第8章 零件總覽 8.1 零件清單 (LETV-Max4-70) Recommended Spare Parts List Item Catalog Component No. Object description Usa ge Picture 1 ME_Part 009-0122-7624 PCB-COVER-MAX4-70 1 2 026-0131-1100 LINK-BKT-FOR-BACKCOVE R-MAX4-70 14 3 026-0141-1102 BASE-BRACKET-MAX4-70 2 4 026-0141-1101 VESA-MAX4-70 2 5 009-0131-7626 USB-COVER-MAX4-70 1 6 009-0131-7627 USB-HOLDER-MAX4-70 1 7 009-0132-7628 USB-TOP-COVER-MAX4-70 1 43 8 009-0122-7625 AC-IN-COVER-MAX4-70 1 9 009-0F11-4193 RUBBER USB 1 10 Screw 060-0501-4409 SCREW-I-M2.5X2-D6H1CROS S-BLK-NI 28 11 060-0501-4405 SCREW-I-M2.5X5-D5H1CROS S-BLK-NI 12 12 060-0501-4404 SCREW-I-T2.5X6-D6H2CROS S-BLK-NI 8 13 060-0501-4403 SCREW-I-M8X10-D14H2CRO SS-PVD 2 14 060-0501-4407 SCREW-I-M3X6-D7H0.8-PVD 6 15 060-0501-4408 SCREW-I-M2X5.7-D4H0.4 2 16 060-0501-4406 SCREW-I-T3X8-D6H2CROSS- BLK-ZN 2 17 060-0501-4440 SCREW,P,CROSS,W/WAS,M3 X6,BLK-NI 33 18 060-0501-4441 SCREW,P,CROSS,W/WAS,M3 X7,BLK-NI 2 19 060-0801-3988 SCREW,P,CROSS,W/WAS,M3 X4,BLK-NI 6 8.2 附件清單(限 3D 版本) SUPPLIED ACCESSORIES 1 081-211B-1371 USER MANUAL，L-Max4-70 說明書 1 2 083-211B-9846 WANGJIUWANG PAGE 網酒網單頁 1 3 083-J23B-8314 INSTRACTION PAGE 首次聯網激活 DM 1 4 083-212B-8315 SERVES CARD TV 會員權益卡 1 44 5 083-J01B-9713 GAME CARD 游戏特权卡 1 6 600200900-39Y-G 3D Glasse,polarized glasses,TAC,160mm,40%,0Hz,0mAH,TV,G,CAB98RD (WHITE) 3D 眼鏡---白色 1 7 600200800-39Y-G 3D Glasse,polarized glasses,TAC,160mm,40%,0Hz,0mAH,TV,G,CAB98RD (BLACK) 3D 眼鏡---黑色 1 [4]外包材 清單 1 081-AA1B-1370 EPE+CARD MAX4-70 后档板 1 2 081-AA1B-1377 BOTTOM-CARTON,L-Max4-70 底盒 1 45 3 081-1E1B-1373 CARTON,L-MAX4-70 紙箱 1 4 081-4A1B-1495 EPE BAG 整機 PE 袋 1 083-321B-3014 TAPE FOR LE-TV CARTON 卡通箱封口贴 2 5 085-0202-2236 TAPE, PP (FP67Z) 75MMX50M TRP 封箱膠帶 0.064
