TMPA88××系列的超大规模超级芯片TVAV无图像的故障检修

分类：电子电工 日期： 点击：0
TMPA88××系列的超大规模超级芯片TVAV无图像的故障检修-0

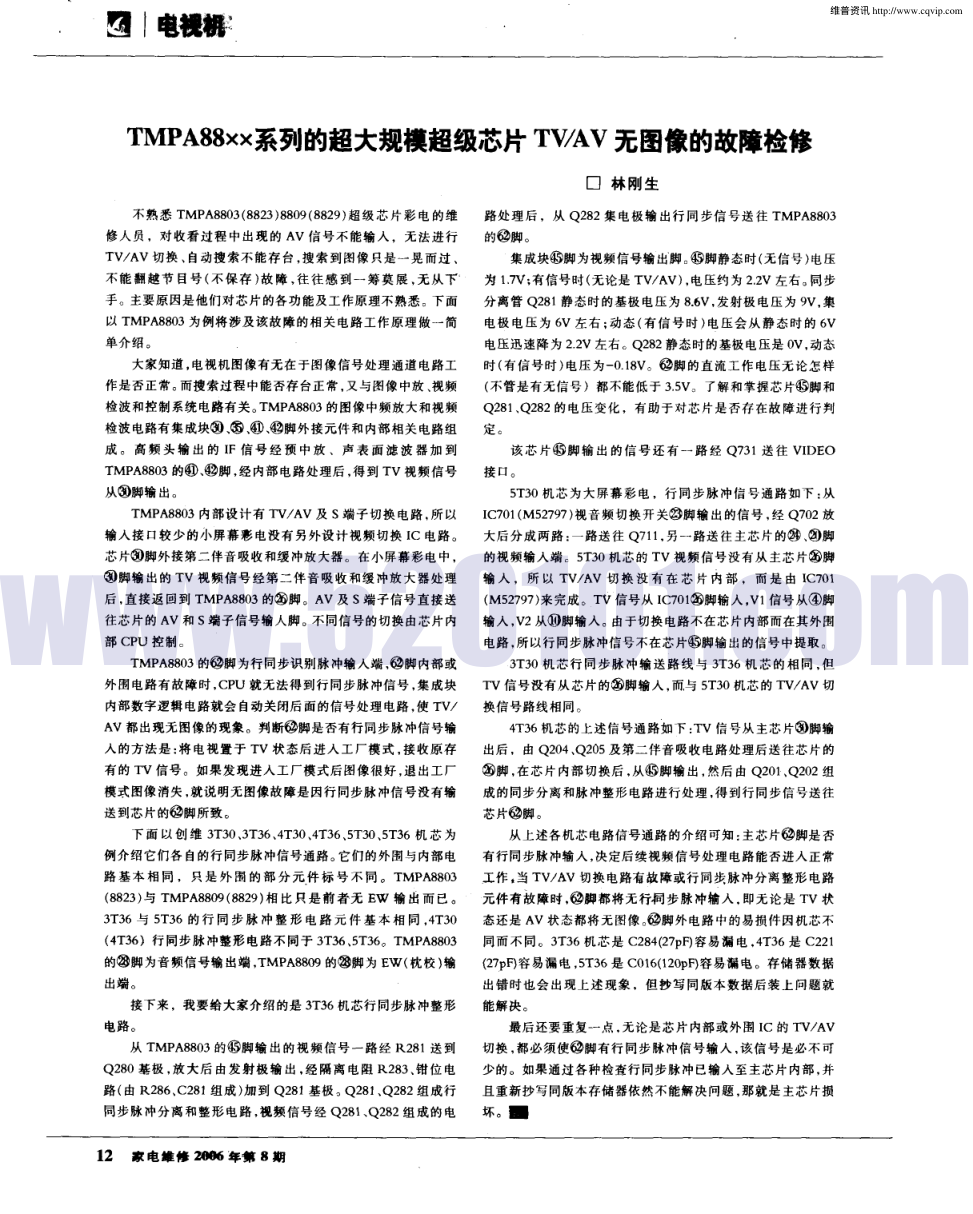

!!! } 电德撂 T MPA88xx系列的超大规模超级芯片 T V／AV 无图像的故障检修 不熟悉 T M PA8803(8823)8809(8829) 超级 芯片 彩电的维 修人员 ，对收看过 程 中出现的 AV 信 号不能输 入，无法进 行 T V／A V 切 换 、自动搜 索不能存 台，搜 索到图像 只是一晃而过 、 不能 翻越节 目号 ( 不保 存 ) 故 障 ，往 往感 到一 筹莫 展 ，无从下 手 。主要原因是他们对 芯片的各功能及工作原理不熟悉。下 面 以 T M PA8803 为例将 涉及 该故障的相关 电路 工作原理做一简 单介绍 。 大家知道 ，电视机图像有无 在于图像信号处理通道 电路工 作 是否正常。而搜索过程 中能否存台正常 ，又与图像 中放 、视频 检 波和控制系统 电路有关。TMPA8803 的图像中频放 大和视频 检波电路有集成块④ 、⑤ 、⑨ 、@ 脚外接元件和内部相关电路组 成 。 高频 头 输 出 的 IF 信 号 经 预 中放 、声 表 面 滤 波 器加 到 T M PA8803 的⑨ 、@ 脚 ，经内部电路处理后 ，得到 T v 视频信号 从∞脚输 出。 T MPA8803 内部设 计有 T v ／A V 及 S 端子切换 电路 ，所以 输入接 口较少的小屏幕 彩电没有另外设 计视频切换 Ic 电路。 芯 片④ 脚外接第二伴音吸收和缓 冲放大器。在小屏幕彩电 中， ④ 脚输 出的 T V 视频信号 经第二伴 音吸收 和缓 冲放大 器处理 后 ，直接返 回到 T M PA8803 的④脚 。AV 及 S 端子信号 直接送 往芯片的 A V 和 S 端子信号输人脚。不 同信号的切换 由芯片 内 部 CPU 控制 。 T MPA8803 的@ 脚为行同步识别脉冲输入端 ，@ 脚内部或 外围电路有故障 时，C PU 就无法得到行同步脉 冲信号 ，集成块 内部数字逻辑 电路就 会 自动关 闭后 面的信号处理 电路 ，使 T v ／ AV 都出现无 图像 的现象 。判断@ 脚是否有行同步脉冲信号输 入的方法是 ：将电视置于 T V 状 态后进 人工厂模式 ，接收原 存 有的 T v 信号。如果发现进入工厂模式后 图像很好 ，退出工厂 模式图像 消失 ，就说 明无 图像故障是 因行同步脉 冲信 号没有输 送到芯 片的 脚 所致 。 下 面 以创 维 3T 30、3T 36、4T 30、4T 36、5T 30 、5T 36 机 芯 为 例介绍 它们各 自的行 同步脉 冲信号通路。它们的外围与内部电 路 基 本 相同 ，只是 外 围 的部 分 元件 标 号 不 同。T MPA8803 (8823)与 T MPA8809(8829) 相 比只是 前者无 EW 输 出 而 已。 3T 36 与 5T 36 的行 同步 脉 冲整 形 电路 元 件基 本 相 同 ，4T 30 (4T 36) 行 同步脉冲整形电路不 同于 3T 36 、5T 36。T M PA 8803 的④脚为音频信号输出端，TMPA8809 的④脚为EW ( 枕校)输 出端 。 接下来 ，我要给大家介绍的是 3T 36 机芯行同步脉 冲整形 电路 。 从 T M PA8803 的④脚输 出的视频 信号一路 经 R 281 送 到 Q 280 基极 ，放大后 由发 射极输 出 ，经 隔离 电阻 R 283、钳位 电 路 ( 由 R 286 、C281组 成) 加到 Q281基极 。Q 281、Q282 组成 行 同步脉 冲分离和整形 电路 ，视频 信号 经 Q 281、Q 282 组成的 电 口 林 刚 生 路处理后 ，从 Q282 集电极输 出行同 步信 号送 往 T MPA8803 的 脚 。 集成块⑥脚为视频信号输出脚。⑩脚静态时( 无信号) 电压 为 1 7V ；有信号时 (无论是 T v ／AV ) ，电压约 为 2．2V 左右 。同步 分 离管 Q 281 静态时的基极电压为 8． 6v ，发射极 电压 为 9v ，集 电极电压 为 6v 左右 ；动态 ( 有信号 时 ) 电压会从 静态时 的 6V 电压迅速降为 2．2V 左右。Q 282 静态 时的基极 电压是 ov ，动态 时 ( 有信号时 ) 电压为一0．18V 。◎ 脚 的直 流工作 电压无论 怎样 (不管是有无信号 ) 都不能 低于 3．5V 。了解和掌握芯片④ 脚和 Q281、Q282 的电压变化 ，有助于对芯片是否存 在故 障进行判 定 。 该 芯 片④ 脚输 出的 信号 还有 一路 经 Q 731 送 往 VIDE O 接 口。 5T 30 机 芯为大屏幕 彩电 ，行 同步脉冲信 号通路如下 ：从 IC701(M52797 )视音频切换 开关④脚输 出的信 号 ，经 Q 702 放 大后分成两路：一路送往 O71I ，另一路送往主芯片的④、④脚 的视频输入端 。5T 30 机芯 的 T V 视 频信号没有从 主芯 片④ 脚 输 入 ，所 以 T V ／AV 切 换 没 有 在 芯 片 内部 ，而 是 由 IC 70 1 (M52797)来 完成 。TV 信号从 IC 701③ 脚输入，v 1 信号 从④脚 输入 ，V2 从⑩脚输入。由于切换 电路不在芯片 内部而在其外围 电路 ，所以行同步脉冲信号不在芯 片④脚输 出的信号中提取 。 3T 30 机芯行 同步脉 冲输送 路线 与 3T 36 机 芯的相 同 ，但 T V 信号没有从芯片的④脚输入 ，而与 5T 30 机芯的 ]_、，／A v 切 换信号路线相同。 4T 36 机芯的上述信号通路如 下 ：T V 信号从 主芯片④ 脚输 出后 ，由 Q 2o4 、Q 205及第二伴音吸收 电路处理后送往芯 片的 ④ 脚 ，在芯 片内部切换后 ，从④ 脚输 出，然后 由 Q2Ol 、Q2o2 组 成的同步分离和脉 冲整形 电路进行处理 ，得 到行 同步信号送往 芯 片 脚 。 从上述 各机芯 电路信号通路的介绍可知 ：主芯 片@ 脚是 否 有行同步脉冲输 入，决定后续视频信号处理 电路能 否进入 正常 工 作 。当 T V／AV 切换电路有故障或行 同步脉冲分离整形 电路 元件有故障时 ，◎ 脚都将无 行同 步脉 冲输入 ，即无论是 Tv 状 态还是 A V 状态都将无图像。@ 脚外 电路 中的易损件因机芯不 同而不 同。3T 36 机 芯是 C 284(27pF )容易漏 电 ，4T 36 是 C 221 (27pF)容易漏 电 ，5T 36 是 C016(120pF)容易漏 电。存储 器数据 出错时也会 出现 上述 现象 ，但 抄写 同版本 数据 后装上问题就 能解 决 。 最后还要重复一点 ，无论 是芯 片内部 或外围 Ic 的 T v ／A V 切换 ，都必须使@ 脚有行 同步脉冲信号输入 ，该信 号是必不可 少的。如果通过各种检查行同步脉冲 已输入至 主芯片 内部 ，并 且 重新抄 写同版本存储器依然不能解决问题 ，那就是 主芯 片损 坏。一 12 家 电维 修 2006 年第 8 期 维普资讯 http://www.cqvip.com www.520101.com
