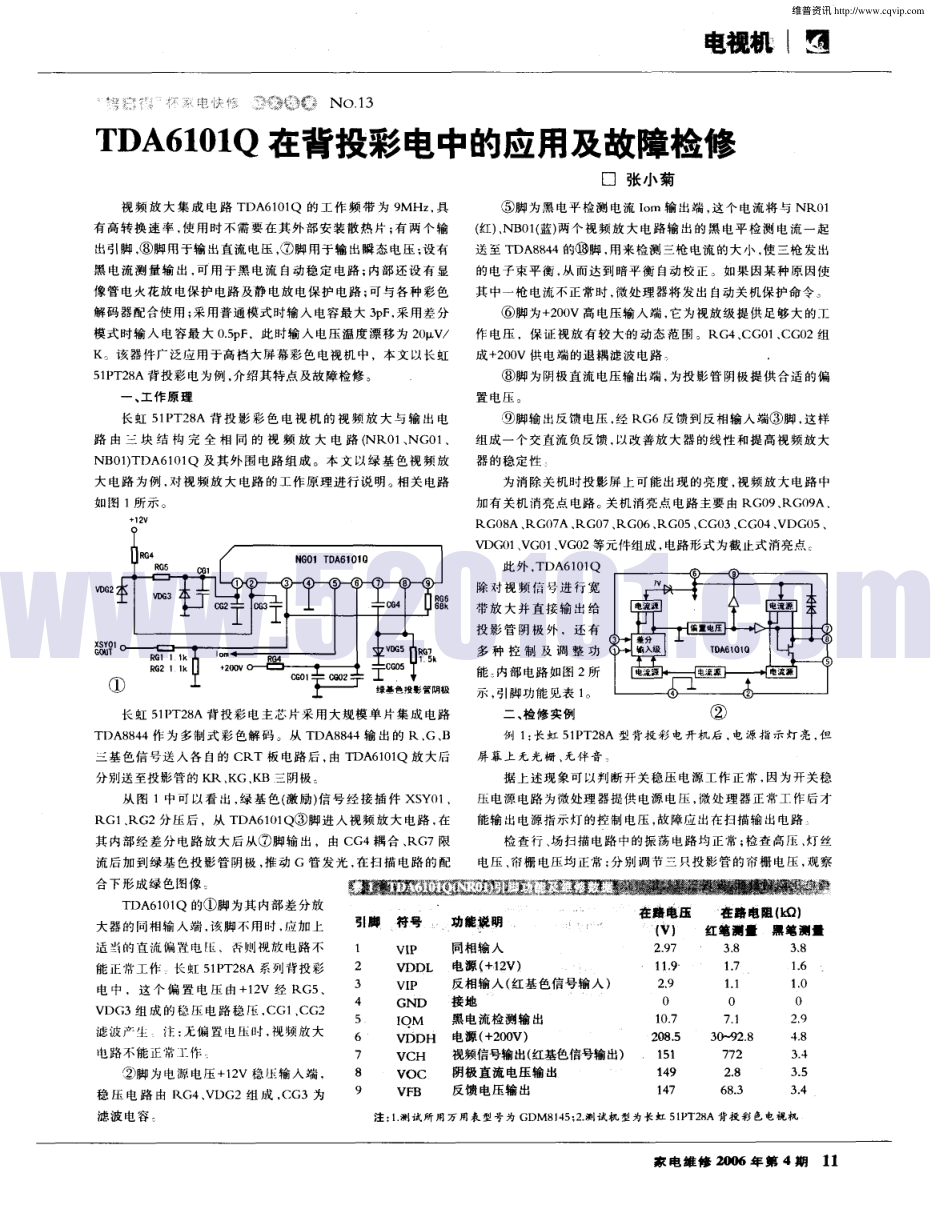

愀 I 移荔t 爹 ◇ N o 13 T DA 6101Q 在背投彩电中的应用及故障检修 视频 放大 集成 电路 T D A6 101Q 的工 作频 带 为 9M H z，具 有 高转 换速率 ，使用时 不需要在其外 部安装散热 片 ；有 两个输 出引脚 ，( 脚 用于输 出直流电压 ，④ 脚用于输 出瞬 态电压 ；设有 黑 电流测量输 出 ，可用 于黑电流 自动稳定 电路 ；内部还设 有显 像 管电火 花放 电保护电路 及静电放电保护 电路 ；可与各种彩色 解码器配合使用 ；采用普通模式时输入 电容最大 3pF ，采用差分 模式时输 入电容最大 0．5pF ，此时输入 电压温度 漂移为 20 ~V ／ K 。该器件广泛应用于高档大屏幕彩色 电视机 中，本文 以长虹 5 1PT 28A 背投 彩电为例 ，介绍其特点及故 障检修 。 一 、 工 作 原 理 长虹 5 1PT 28A 背 投影 彩色 电视 机的 视频 放大 与输 出 电 路 由 三块 结 构 完 全 相 同 的 视 频 放 大 电 路 (N R 01 、N G 0 1、 NB0 1)T D A6 1O1Q 及其外 围电路组成 。本文 以绿基 色视频 放 大 电路 为例 ，对视频放 大 电路 的工作原理进行说 明。相关 电路 如 图 1 所 示 。 + 1 2V 长虹 5 1PT 28A 背投 彩电主芯片采用 大规模 单片集成 电路 T D A 8844 作为多制式 彩色解码 。从 T D A 8844 输 出的 R G 、B 三基色信号送入各 自的 C R T 板 电路 后 ，由 T D A6 101Q 放大后 分别 送 至 投影 管 的 K R 、K G K B 三 阴 极 从图 1 中可以看 出 ，绿 基色(激励)信 号经接 插件 X SY 01 R G 1 、R G2 分压后 ，从 T D A6 10 1Q 脚进 入视频放大 电路 ，在 其 内部经差分 电路 放大后从④ 脚输出 ，由 C G 4 耦 合 、R G 7 限 流后加到绿基 色投 影管阴极 ，推动 G 管发 光 ，在扫描 电路的 配 合下形成绿色图像： T D A6 101Q 的 脚为其内部差分放 大器的同相输入端 ，该脚 不用时 ，应加 上 适当的直流偏 置电眶 、否则视放电路不 能正常工作 ? 长虹 51PT 28A 系列背投彩 电 中 ， 这 个 偏 置 电 压 由 + 12V 经 R G 5 、 V D G 3 组 成的 稳压电路 稳压 ，C G 1 C G2 滤 波 产 生 注 ：无 偏 置 电 压 时 ，视 频 放 大 电路不能正常工作 ： 脚为 电源 电压 + 12V 稳 压输入 端， 稳 压 电 路 由 R G4 、V D G 2 组 成 ，C G 3 为 滤波 电容： 口 张 小 菊 ⑧脚 为黑 电平 检测电流 Iota 输出端 ，这个 电流将 与 N R 0 1 (红) NB 0 1(蓝)两个视频放 大电路输 出的黑电平 检测电流一起 送 至 T DA S844 的@ 脚 ，用来检测三枪 电流 的大小 ，使 三枪 发出 的电子 束平衡，从 而达到暗平衡 自动校正。如果因某种原 因使 其 中一枪 电流不正常时 ，微处理 器将发 出自动关 机保护命令 。 脚 为+ 200V 高电压输入端 ，它为视放级提供足够大 的工 作 电压 ，保证 视放 有较大 的动态 范围 。R G4 、C G 01 、CG 02 组 成+200V 供电端的退耦滤波电路 ： ⑧脚 为阴极直流电压输 出端，为投 影管阴极提供 合适 的偏 置 电压 。 ⑨脚输 出反馈电压 ，经 R G6 反 馈到反相输入端⑧脚 ，这样 组 成一 个交直流 负反馈 ，以改善放 大器的线性和提高视频放 大 器 的 稳 定 性 为消除关机时投 影屏上可能出现的亮度 ，视频放 大电路中 加有关机消亮 点电路 。关机消亮 点电路 主要 由 R G 09 、R G 09A 、 R G O8 A 、R G 0 7 A 、R G 0 7 、R G 0 6 、R G 0 5 、C G 0 3 、C G 0 4 、V D G 0 5 、 V D C~)I 、V G 01 、V G 02 等元件组成，电路形式为截止式消亮点 。 此 外 ，T D A6 10 1Q 除对 视频 信号进 行宽 带放 大并直接 输 出给 投影管 阴极 外 ，还 有 多 种 控 制 及 调 整 功 能：内部电路 如图 2 所 示 ，引 脚 功 能 见表 1。 二 、检 修 实 例 ( 例 1 ：长 虹 51P T 28A 型 背 投 彩 电 开 机 后 ，电 源指 示 灯 亮 ，但 屏 幕 上 无 光栅 、无伴 音 据上述现 象可 以判断 开关稳压电源工作正常 ，因为开关稳 压 电源 电路 为微处理 器提供 电源电压 ，微处理 器正 常工作后才 能输 出电源指示灯 的控制 电压，故障应 出在扫描输 出电路 j 检 查行 、场 扫描电路中的振荡电路均正常 ；检查 高压 灯丝 电压 帘栅 电压均 正常 ；分别调节三 只投影管 的帘栅电压 ，观察 ； ； 滋 巍 荔 ； 墨 患 硼 符号 功能够明 ； 一 ， 在 压 红 1 V IP 同 相 输 入 2 ． 97 3．8 3,8 2 V D D L 电 源 (+ 12V ) 11 9 1．7 1．6 3 VIP 反相输入( 红基色信号输入 ) 2． 9 1．1 1． 0 4 G N D 接 地 0 0 0 5 IO M 黑电流检测输 出 10 ． 7 7．1 2 ． 9 6 V D D H 电 源 <+ 200V ) 208 ． 5 30,,'92．8 4 ． 8 7 V CH 视频信号输出(红基色信号输出) 151 772 3． 4 8 VO C 阴极直流 电匿输 出 149 2．8 3．5 9 V FB 反馈 电压输 出 147 68．3 3．4 注 ：1 测试所 用万用表型号 为 GDM 8145；2．测试机型为长虹 5IPT 28A 背投 彩色电视机 家 电 维 修 2 帅 6 年 第 4 期 1 1 维普资讯 http://www.cqvip.com www.520101.co I 电视机 创维 5P20l／5T 210l／5P30l／5T 36 机芯不开机通病检修 ST R - $6709 、ST R - 6656 、ST R —G 96 56 三 种 机 芯 电 源 原 理 大 同小异 ，但应 用在创维 电视中 出现 了很多怪病 ，有时让人 摸 不着头脑 ，修好之后又哭笑不得 。 1．5P20／5T 20 机 子 上 用 的 是 ST R —S6709 ，5P30 用 的 是 ST R 一6656 、5T l36 用 的是 sT R —G9656 ，创 维机在 ST R - 6656 和 ST R 一$6709 电源上都用 了 D 1640 ，就是 因为创维机用 了在理论 上 比较可靠 的 D1640 ，而非常易损 ，表现为不启动 ，400V 电容不 泄放 。在别的牌子机 子上 ，给 STR 一$6709(~ 脚 (STR - 6656 是( 脚 )供电的三极管很少坏 ，其实 D 1640 就是在启动和待机时起 作 用 ，应该不易坏 。这个三极管是一个达林顿管 ，其 c- e 结 还有续 流二极管，测量损坏的 D 1640 很少有直接击穿的 ，大多是 b- e 结 电阻与正常管有很小 的差别 ，不易检测 ，本人在初次接触此机时 就误判了，其实 ，就用普通三极 管(只要 c—e 结反压大于 120V )代 换就行了，笔者常用 C2073 或 T IP41C 代换 ，至今未见损坏的。 特别 说 明的是 ，采 用 ST R - G 9656 的开关 电源 ，其供 电三 极管改用 BC639，电压降了一 大半( 约 30V ) ，因此很少损坏 。 口 陈 波 2．这三种电源都有一个相 同的电路 ，就是待机时 给 C Pu 供 电的专用绕组电压切换三极 管 ，5P20 和 5T 20 是 Q602／A 1013， 5 P30 是 Q 603／CD 2049 ，5T 36 是 Q606／A 10 13 ，这 个三极 管击 穿在三种电源上都常发生 ，击穿时+B 电压在开机瞬问有一百 多伏 ，而后慢慢下降至几十伏 。正常 开机时 ，待机供 电绕组有 大 约 70V 左右 的电压 ，笔者第 一次检修此 类电源 时，为了判断故 障 ，断开 CPU 供 电，开机就听 见 C PU ．端为 7805 供电 的电容炸 了 ，后来仔 细分 析 ，应该 是 7805 输 入 电压 过高 断电 保护 了 C PU ，难怪开始测得 C PU 的供电电压从几伏迅速下降。代换 可 解 决问题 ，只要用反压大于 100V 的中功率管就行 了。我 最爱 用 T IP42C 代换 ，有了这两个对管放在 工具 包里 ，能通吃很多元 件 ，所以修机时心里格外踏实 。 3．另外 400V 电容失容 在创维 机上 比较常 见 ，采 用 ST R 一 $6709 的会烧 ，采用 ST R - 6656 时 图像 只有一点 s 扭曲且 电源 “ 吱吱 ” 叫 ，采 用 ST R —G 9656 让 5T 36 机 静音 了 ，没 发现 s 扭 ， 电源也是“吱吱”叫。_ 屏幕上均能出现回扫线 ，说 明调节器正常。测量 N R 01、N G01、 NB0 1 各脚 电压 ，发现 N G0 1① 脚电压为 4V ，正常值为 3V 左 右。 由于 T D A6 10 1Q (N G 01)① 脚的 电压 为 内部放 大电路的基 准参考 电压 ．当其不 正常时 ，会 导致⑦ 脚输 出幅度 不正常 ，( 脚(黑电流反 馈)输出到 T D A8844 的 自动 电流检测(自动 暗平衡 调整)异常 。TDA 8844 在检测到异常反馈 电流后 ，使其⑩～⑨脚 (R 、G 、B 输 出)无信号输出 ，从而出现黑屏 保护现象。检查发现 NG 0 1①脚与地之间的稳压二极管 V D G 3 已击穿。更换 V D G3 ， 故障排除。 小结 ：一般情况下 ，由 T D A6 10 1Q 组 成的视 频放 大电路 出 现 故障 ，都将 引起 黑 电流 反馈回路 工作不正常 ，从 而 出现 黑屏 保 护 。 例 2 ：长虹 51PT 28A 型 背投 彩 电 开 机 后 ，R 、G 、B 三 只投 影 管很 亮，且伴 有回扫线 。 由于 R 、G 、B 三 只投影管 很亮 ，且伴 有回扫 线 ，因此将 帘 栅 电压调 到最低 ，发 现三只投影管依 然有很亮 的光 ，由此判 断 故 障是视频放 大电路工 作不 正常 引起。首先测量 视频放大 电 路 的电压 ，发现 200V 电压 为 0V 。测 200V 供 电对地 电阻 为 0n 。将 X S406 拔掉 ，测 V D 440 负端 对地 电阻为无 穷大 ，说 明 故障在亮 度电路板上 。将 X R Ol 、X B0 I 接插件 拔掉后 ，测 200V 供 电对地电阻仍为 0n ，说 明绿 色视放 电路板 上的 200V 负载 有 短路现象。 检查发现 ，N G01⑥脚 对地 短路。 其⑥ 脚断开后 ，测 200V 供 电电路 对 地 电 阻正 常 。再 检查 200V R C 滤 波 电路 中的 R 453，阻值 为无穷 大，说 明 R 453 已开路 。更换 NG01、R 453 ，故 障排除。 小 结 ：当 R 、G 、B 投 影 管很 亮 时 ，可将 帘 栅 电压 调 到 最 低 ， 如果这 时三只投 影管仍很 亮 ，应 先将 灯丝 电压断 开(即将接 插 件 X S405 拔 下)，等到投 影管无光后再 关闭电源，以避免将投影 管烧伤。在检修过程 中，应尽 量避 免开机测 量电压值?如果确 实 需 要 测 量 电 压 来判 断 故 障 部 位 ，应 先 将 灯 丝 电阻 断 开 ．使 投 影 管 不 发 光 ，再 对 电路 的 电压 进 行 测 量 。 例 3 ：长 虹 5 1P T 28A 型 背投 彩 电 开 机 无 光栅 、无 伴 音 ，电 源 指 示 灯 亮 。 测行输 出管集电极电压为 145V 正常。调节帘栅 电位器时 ， 屏幕上出现瞬间图像和伴音 ，说明故障在视频放 大电路 ：由于 背投彩电具有黑屏保护功能 ，因此怀疑三块 视放电路板上的视 频放大集成电路 T D A6 10 1Q 中的一个损 坏。 分别测量三个视放电路各引脚电压 ，发现 N G0 1 、N R 0 1 各 引脚电压均正 常 ，只有 NB 0 1 的输入端 电压为 OV ，正 常时应为 3． 0v 。测 NB0 1(T D A6 10 1Q)⑤脚对地电阻为 0f ／，说明其 内部已 短路。NB0 1 损坏后 ，触 发保护 电路动 作而形 成保护 ，使屏幕无 光栅 、无伴音 、无图像 。虽然 NG01、NR 01 电路工作正常 ，但 为 了对投 影管进行 保护 ，电路 中设计 了相应 的保护电路 一更换 NB0 1，故 障排除 。 例 4 ：长 虹 5 1P T 28A 型 背投 彩 电 开 机 接 收 电 视 信 号 ，屏 幕 上 无 光栅 ，但 伴 音 正常 。 首 先将 帘栅 电压 调高，这时 可在屏 幕上观察到正常 的回扫 线 ，说明行扫描电路工作正常。测量 R 、G 、B 三 个视放集成电路 T DA6101Q ，其⑥脚电压为正常值 2{g)V ，②脚 电压为 3．6V ，正 常 时应为 12V 。于是将 12V 电源空载后测量 ，仍为 3 ． 6V ，说 明 12V 电源电路有问题。检测 12V 稳压集成电路 N874 ，发现其⑧脚 控 制端 电压偏低 ，该控制端 由 V 873 控制。对 V 873 进行检测 ，发现 V873 的基极一发射极电阻偏小。更换V 873 后故障排除。_ 12 家 电维 修 枷 6 年 第 4 期 维普资讯 http://www.cqvip.com www.520101.co
