TCL“S”系列彩电电源电路分析与检修

分类:电子电工 日期: 点击:0
TCL“S”系列彩电电源电路分析与检修-0 TCL“S”系列彩电电源电路分析与检修-1 TCL“S”系列彩电电源电路分析与检修-2

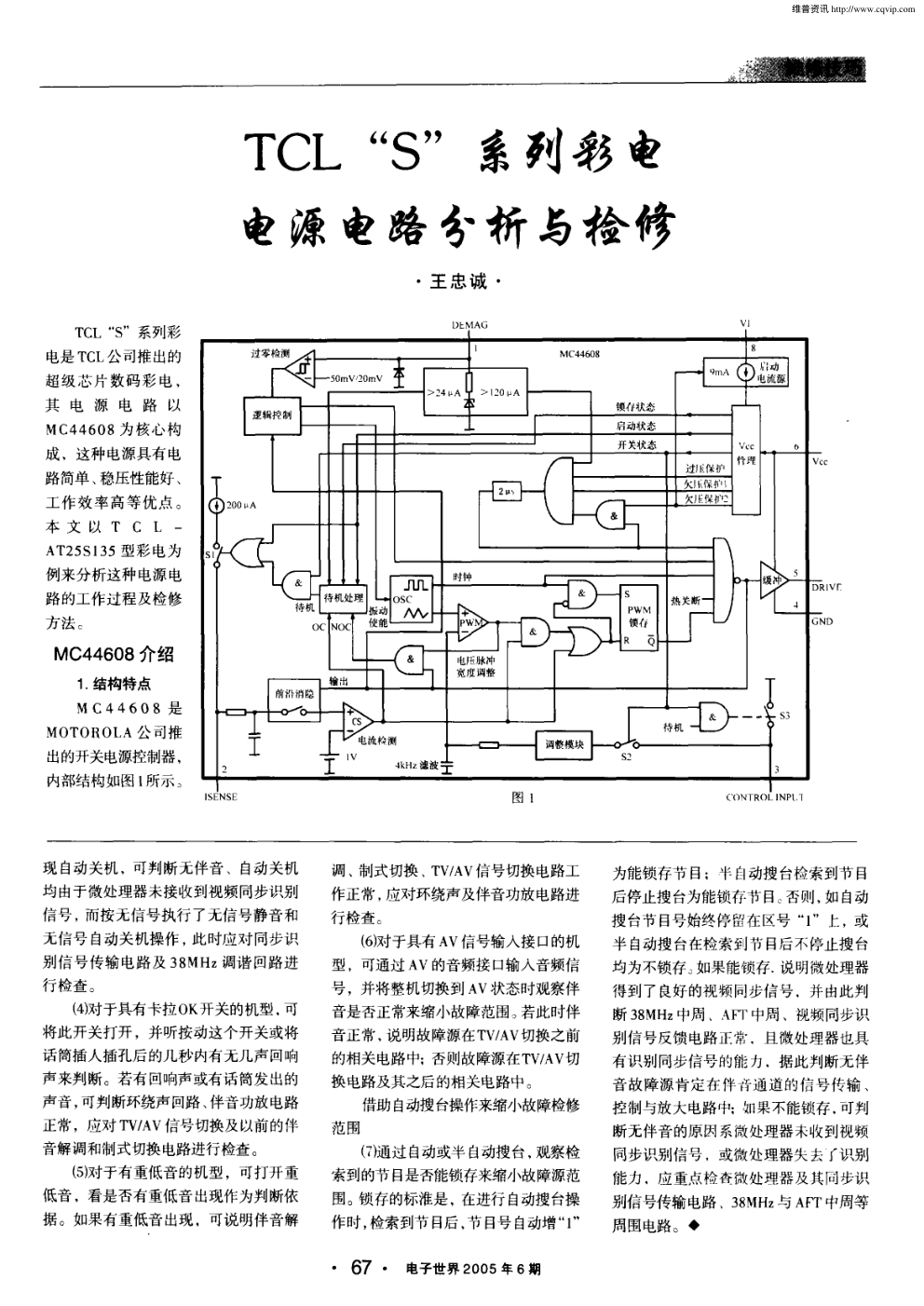

T CL ⋯S ’ 系列彩 电是 TCL 公司推出的 超级芯 片数码 彩 电 , 其 电 源 电 路 以 MC 4460 8 为 核心构 成,这种电源具有 电 路简单 、稳压性能好 、 工作效 率 高等优点 。 本 文 以 T C L — AT 25S135 型彩 电为 例来分析这种电源电 路的工作过程及检修 方法。 MC 44608 介绍 1.结构特点 M C 4 4 6 0 8 是 MOT OR OL A 公 司推 出的开关电源控制器 , 内部结构如图 1所示。 T CL “S ” 系列彩 电 电源电路分析与检修 · 王 忠 诚 · 现 自动关机 ,可判断无伴音 、自动关机 均由于微处理器未接收到视频 同步识别 信号 ,而按无信号执行 了无信号静音和 无信号 自动关机操作 ,此时应对 同步识 别信号传输电路及 38MHz 调谐 回路进 行检查 。 (4)对于具有 卡拉OK 开关的机型 ,可 将此开关打开 ,并听按动这个开关或将 话筒插人插孔后的几秒 内有无几声回响 声来判断。若有回响声或有话筒发出的 声音 ,可判断环绕声回路 、伴音功放电路 正常 ,应对 TV,AV 信号切换及以前的伴 音解调和制式切换 电路进行检查 。 (5)对于有重低音的机型 ,可打开重 低音 ,看是否有重低音 出现作为判断依 据。如果有重低音出现 ,可说 明伴音解 调 、制式切换 、TV /AV 信号切换 电路工 作正常 ,应对环绕声及伴音功放 电路进 行检查。 (6)对于具有 AV 信号输入接 口的机 型 ,可通过 AV 的音频接 口输入音频信 号,并将整机切换到 AV 状态时观察伴 音是否正常来缩小故障范围。若此时伴 音正常 ,说明故障源在TV/AV 切换之前 的相关电路中;否则故障源在TV/AV 切 换 电路及其之后的相关电路中 。 借助 自动搜台操作来缩小故障检修 范围 (7耀l过 自动或半 自动搜 台,观察检 索到的节 目是否能锁存来缩小故障源范 围。锁存的标淮是 ,在进行 自动搜台操 作时,检索到节 目后 ,节 目号 自动增 ⋯1’ · 6 7 · 电子世界 2005 年6 期 为能锁存节 目;半 自动搜台检索到节 目 后停止搜 台为能锁存节 目。否则,如 自动 搜台节 目号始终停留在区号 ⋯1’ ,或 半 自动搜台在检索到节 目后不停止搜 台 均为不锁存。如果能锁存.说明微处理器 得到 了良好的视频同步信号 ,并由此判 断 38MHz 中周 、AFq 中周 、视频同步识 别信号反馈电路正常 ,且微处理器也具 有识别 同步信号的能力,据此判断无伴 音故障源肯定在伴音通道 的信号 传输 、 控制与放大电路 中;li l】果不能锁存 ,可判 断无伴音的原 因系微处理器未收到视频 同步识别信号 ,或微处理器失 去 r 识别 能力 ,应重点榆杏微处理器及其同步识 别信号传输电路 、38MHz 与 AFT 中周等 周围电路 。◆ 维普资讯 http://www.cqvip.com 它内部由启动电流源 、振荡器、Vet 管理 器 、逻辑控制器 、调整模块 、待机处理器 及大量的门电路组成 。该集成块具有开 关脉冲形成 、开关脉冲驱动、稳压控制 、 过压保护 、欠压保护 、过流保护 、过热保 护等功能。具有如下一些 主要特点 : ◆ 稳压范围宽,能在85 ~265V 的交 流电压环境中可靠工作。 ◆ 具有极高的待机效率 ,待机模式 下,功耗很小 。 ◆ 采用电流源启动方式 ,启动速度 快 : ◆ Vet 上升到 15.3V 时 ,过压保护 电 路动作;Vet 低于6.5V 时 ,欠压保护电路 动作;温度超过 160 ~C 时,过热保护电路 动作。 2、引脚功能说明 1脚:此脚有两种不同的功能 ,其一 是过零检测,当该脚 电压小于 5Omv 时 。 内部电路判断有过零现象 出现 ,开关管 工作状态立即翻转。其二是 24 A 电流 和 120 A 电流检测 ,当该脚电流在24 A 和 120 A 之间时,电路能正常运行 , 当该脚电流超过 120 A 时,就会快速激 活内部过压保护 电路 ,从而使5脚停止脉 冲输 出。 2脚:过流检测端.用于检测场效应 开关管 的源极 电流 ,以判断有无过流现 象产生。当该脚电压达到 lV 时 ,过流保 护电路被激 活,5脚停止开关脉冲输 出。 3脚:次级绕组 反馈电流输入端 ,向 该脚送入不同的反馈电流 ,就能改变5脚 输 出脉冲的占空 比。若流入3脚 的电流越 大 ( 3 脚电压越大 ),输 出脉冲的占空 比 就越小 ;若流入 3脚的电流越小 ( 3脚电 压越小 ),输出脉冲的占空比就越大。可 见,3 脚能用于稳压控制及待机控制。 4 脚 :接地端 ( 热地 )。 5脚:开关脉冲输出,用来驱动场效 应开关管。 6 脚 :工作 电压供给端子 ,该脚工 作电压 范围常设计 在 6.5 ~1 3V 之 间 。 若该脚 电压超过 15.3V 时 ,开关 脉冲被 禁止输出( 即5脚无开关脉冲输 出 )。6脚 电压与电路状态之 间的关系见 图2所示 。 只要此脚电压达到 13V ,电路就启动 ,进 入开关状态 ,并从 5脚输 出开关脉冲。启 /5 / t. \ / \ / \ · 启动 状态· ..锁 存状 态 .. 动后 ,只要该脚电压保持在 lO~l 3V 之 间 ,电路将总处 于开关状态。若该脚 电压 低于 10V ,而高于 6.5V ,电路将处于锁存 状态;若该脚电压低于6.5V ,电路进入欠 压保护状态。无论在锁存状 态还是欠压 保护状态 ,5 脚都停止开关脉冲的输出。 8脚 :启动端 ,该脚可与 500V 电压 相连 。当该脚电压达到50V 以上时,内部 的9mA 电流源工作 ,并对6脚外部 电容快 速充电至 l 3V 。使电路启动 。电路启动后 , 内部OSC( 振荡器 )便输出振荡脉冲和时 钟脉冲,同时 ,8 脚功能随即被禁止。 电源 电路 分 析 1.启动过程 电源电路如图 3所示 , 220V 交流市电经电源开关 、互感滤波器 T801后 ,分两路传送 :一路经消磁 电阻 RT80l 送至消磁线圈 .确保开机瞬间对 显像管进行一次消磁操作;另一路经互 感 滤 波 器 T 8 0 2 送 至 桥 式 整 流 电 路 DB801,经整流后 ,再由 RT802、C806 、 C805组成的RC滤波器进行滤波 ,在C806 上建立起 300V 左右的直流电压。 220V 交流市 电还要经 D802 进行半 波整流 ,取 出正半周送至 8脚 ,当8脚电 压 高于50V 时 ,内部9mA 电流源工作 ,并 对 6脚外部 电容( c 8l 2、c 8l 3 )快速充电。 当 6脚电压达到 13V 时 ,内部电路启动 , 进入开关状态,并从 5 脚输 出开关脉冲, 开关管Q8Ol 也进入 开关工作状态。电路 工作后,开关变压器 L2绕组上的脉冲电 压经 D804 整流 ,C8l 2 、C8l 3滤波后,获 得直流电压提供给 6脚 ,作为 IC80 1的供 电电压 ,而 8脚功能随即被禁止 ( 即电路 工作后 ,8脚不再起作用 )。电路工作后 , L2绕组上 的脉冲电压会不断送至 l 脚,由 l 脚内部 电路进行过零检测。当 l 脚 电压 低于50mV 时 ,说明有过零点 出现,电路 · 6 8 · 电子世界 2005 年6 期 的开关状态随即发生翻 3 转。通过过零检测 ,可 以使电路的工作状态与 反馈脉冲之间保持同步 5 V 关系。 2.输 出电压形成 过程 电路工作后 ,开 t 关变压器初级绕组 L l 上会 不断产 生脉 冲电 压 ,各次级绕组也会感 应出脉冲电压 。L 3绕组上 的脉冲电压经 D830整流 、C832、C83l 滤波后,得到+ 14V 的直流电压,给伴晋功放供电。T4 绕组 上的脉冲电压经 D83l 整流 ,C835、C834 滤波后 ,得到 +140"V ( +B ) 电压 ,给行输 出电路供电。+140V 电压还经R839 、D834 稳压后,得到 +33V 电压 ,给调谐电路供 电。L5 绕组上的脉 冲电压经 D833整流 、 C843 、C842滤波后 ,得到+l 2V 的直流电 压。该电压一方面经 D836送至9 007,由 9007稳压成 +5V 电 ,供给超级芯片微 处理器部分 ;另一方面经 IC803 稳压成 +9V ,再经 IC804 稳压成 +5V ,给其它电 路供 电。 3.稳压过程 该电源是通过调整开关 脉冲的占空比来实现稳压控制的,稳压 取样点设在 +B 电压输出端上 一当某种原 因引起+B 电压Yt‘高时.Q831基极电压会 升高 ,Q83l 导通增强 .流过IC802 中发光 二极管的电流增加 ,发光强度 也增加 ,从 而使光电三极管导通也增强 ,流入IC801 ( MC44608 )3脚的电流增加 ,经内部电路 调整后 ,使 5脚输出脉冲的占窄比减小 , 开关管饱和时间缩短 ,输 出电压下降。当 +B 电压下降时,则稳 过程 j 上述过程 相反。 值得注意的是 ,光耦器IC802在图中 被画成两部分 ,发光二极管画在开关变 压器次级 回路中 ,光电三极管画在开关 变压器初级 回路 中。 4.待机控制 机 器正常工作时 ,遥控 系统送来高电平 ,QS33饱 和导通 ,其集 电极为低电平 ,Q832 截止 ,不影响电路 的工作情况。待机时 ,遥控系统送来低电 平,Q833截止 ,Q832饱 和导通 ,光耦器 中发光二极管发光强度大大增加 ,光 电 三极 管 的导通程 度也 大大增 加 ,流入 维普资讯 http://www.cqvip.com IC801的 3脚电流也大大增加 ,5 脚输 出 脉冲的占空比缩小 ,开关管Q801的饱 和 时间缩短 ,各路输 出电压大大下降 ( +B 电压下降至正常值的一半左右 ),无法再 满足负载的要求 ,机器处于三无状态 。 Q830 和 D839 等元件构成的稳压电 路专 门用于待机供 电。在正常工作时 , Q830 的射极电压为 1 1V 左右,而其基极 电压只有 8.2v ,故 Q830截止。在待机状 态下 ,+12v 电压大大下降 ,无法满足摇 控系统 的供电要求 ,此时 ,Q830导通 ,射 极输出7.5V 左右的电压送至 Q007,再由 Q007 稳压成 +5v 电压来给遥控系统供 电,以满足遥控系统的供电要求 。由于在 待机状态下,只有遥控系统工作 ,故电源 处于轻载状态 ,总功耗在 3w 以下 。 5.保护过程 过压保 当某种原 因 引起输 出电压过高时 ,L2绕组上的脉冲 电压也升高,从 而不但使注入 1脚 的电流 升高 ,也会使 6脚的电压升高。当注入 1 脚的电流超过 120 A或6脚 电压超过 15, 3V 时 ,内部过压保护电路立 即动作 ,5脚 停止脉冲输 出,开关电源停止工作 。 过流保护:R 810接在开关管Q801的 源极上 ,专 门用来检~ Q801的饱和电流。 R810上的电压经 R807送至IC801的2脚。 当某种原因引起 Q801饱和电流增大时, R801上的电压也必增高 ,从而使 IC801 的 2 脚电压也增高 ,当 2 脚电压超过 1V 时 ,内部过流保护电路立即动作 ,5脚停 止脉冲输 出。 故 障 检 修 思 路 1,电源不启动 电源启动必须满足三个条件,一是 C806 上要有 +300V 电压;二是 IC801的 8脚要有正半周整流电压;三是 IC801的 6脚要有 13V 启动电压。 可先测C806和IC801的8脚 电压 ,若 这两处电压均为0V ,说明交流进线 中有 断路现象。若 8 脚电压正常 .而 C806 上 无电压 ,说明RT802断路。若 8脚无 电压 而 C806 上电压正常 ,说 明D802 断路。 若C806 和IC801的8脚电压均正常 , 应测 6脚有无 13V 启动电压。若6脚 电压 低于 13V ,应查 C812、C813 是否漏电, D804 、C808 是否漏电 。若 6脚电压为0"7 , 应杏 C812 、C813是否击穿 ,IC801 内部 电路是否损坏。若 6脚电压在 13V 以上 , 说明IC801内部电路有 问题。 2.输 出电压严重下降 这种现象是稳压 电路或待机控制电 · 6 9 · 电子世界2005 年6 期 路出现故障引起 的,检修时,可先断开 Q832。若断开 Q832 后 ,输 出电压恢复正 常 ,说 明故障 在待机控 制 电路 ,应 查 Q832、Q833及遥控系统 。若断开Q832后 , 输出电压仍低 ,说明故障在稳压电路 ,应 查 Q831、D840 及 IC802等元件 ,若这些 元件均正常 ,应更换 IC801。 3.开机后的瞬间,+B 电压有输 出, 随即又下降至 0V 出现这种故障现象时 ,说明保护 电 路动作 ,应根据 +B 电压的变化情况进行 区分对待。 若 开机后 的瞬间 ,+B 电压上升到 140V 以上 ,随即又降为0V ,说明是过压 保护电路动作所致。此时应重点检查稳 压电路 ,即查 Q83l 、D840 、IC802及其 周边电路 ,例如当R831开路或阻值增大 , Q831断路 、D840断路~ ic8o2断路时,都 会引起这种现象。 若开机后的瞬间 .+B 电压上升到几 十伏或十几伏 ,随即又降为0V ,说明过 流保护电路动作。常见的原 因有两点 ,一 是+B电源负载过重 ( 或短路 ) 引起的,应 重点检查行负载 二是R810阻值变大 ,导 致电路提前保护。◆ 维普资讯 http://www.cqvip.com
