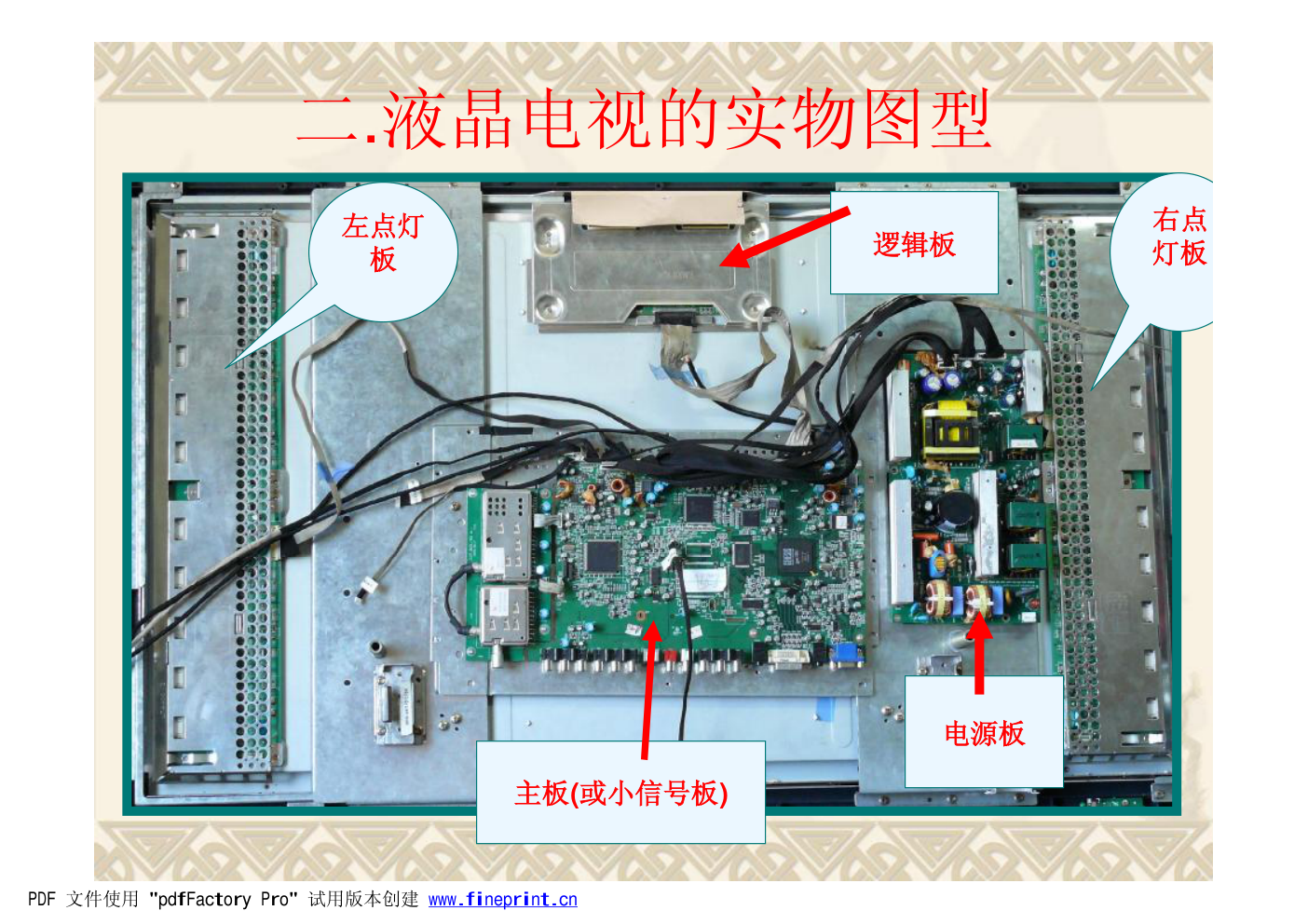

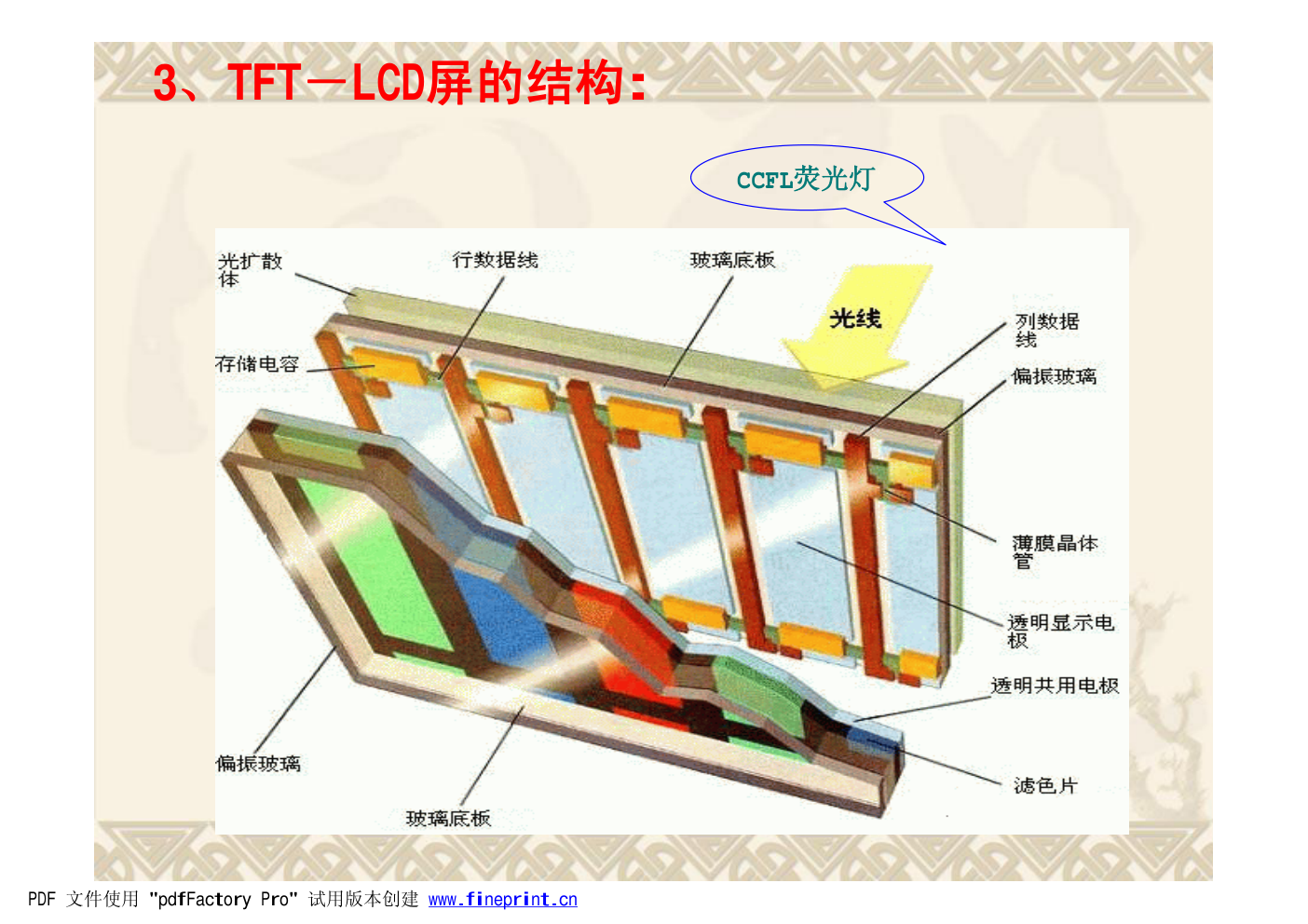

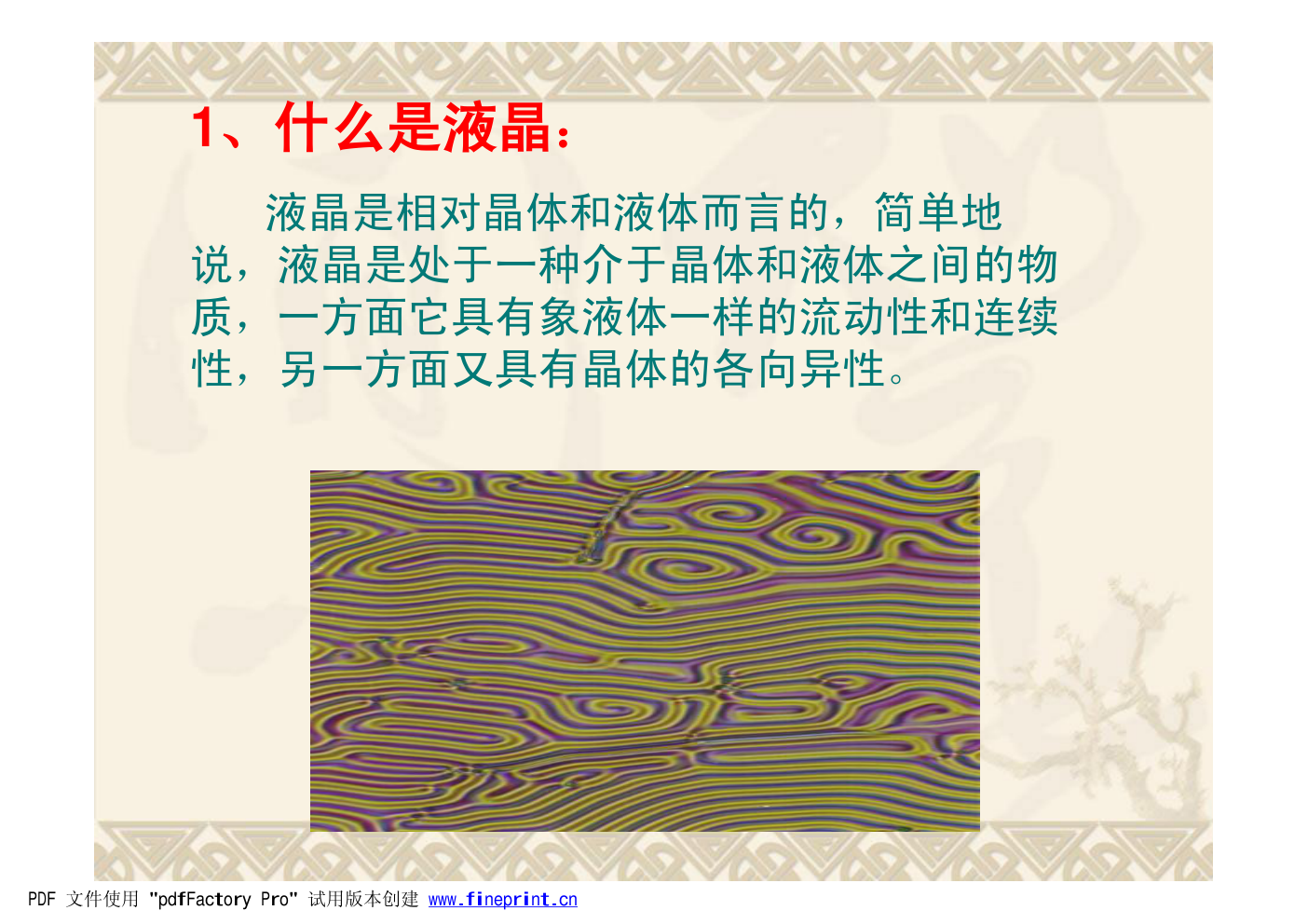

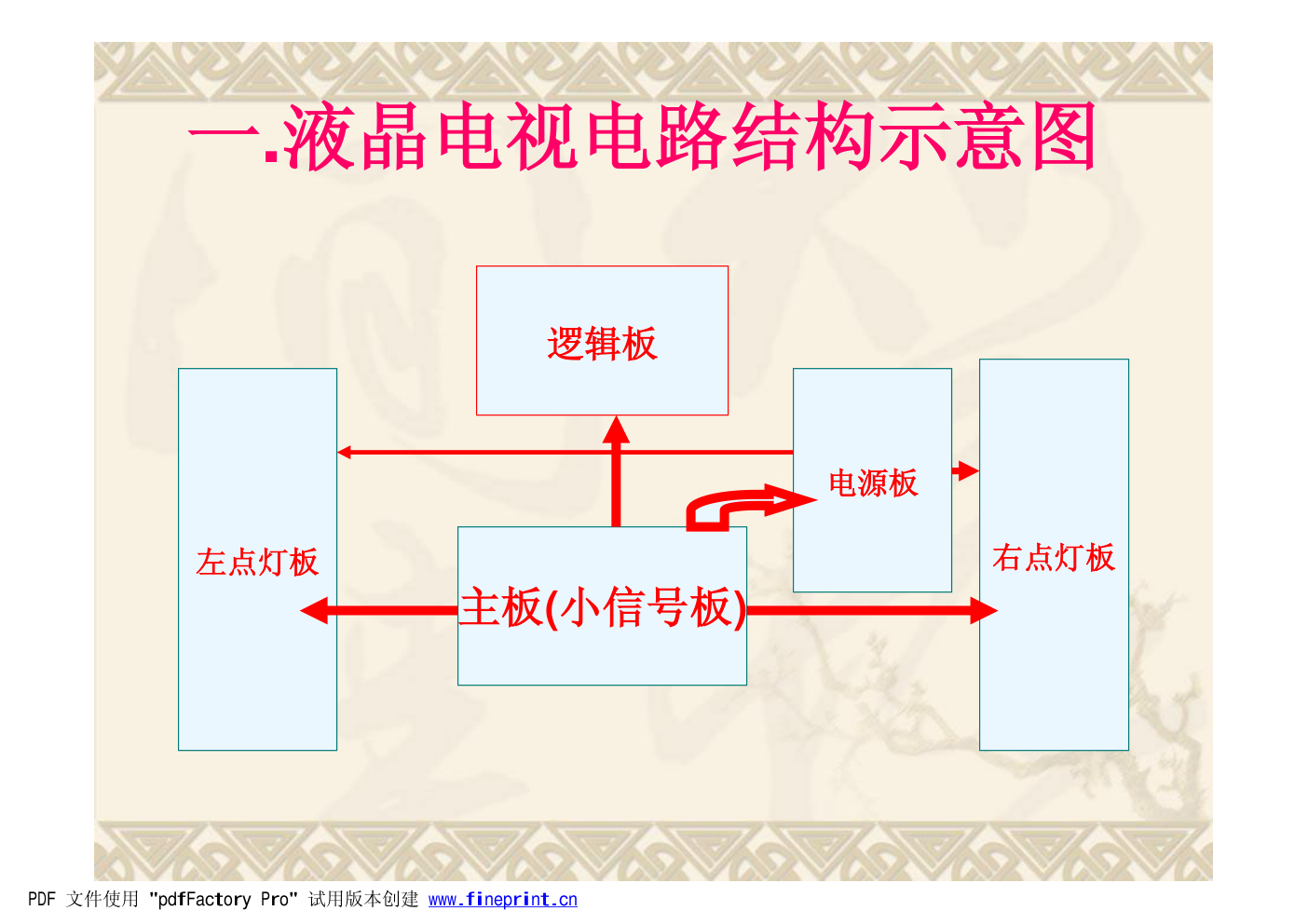

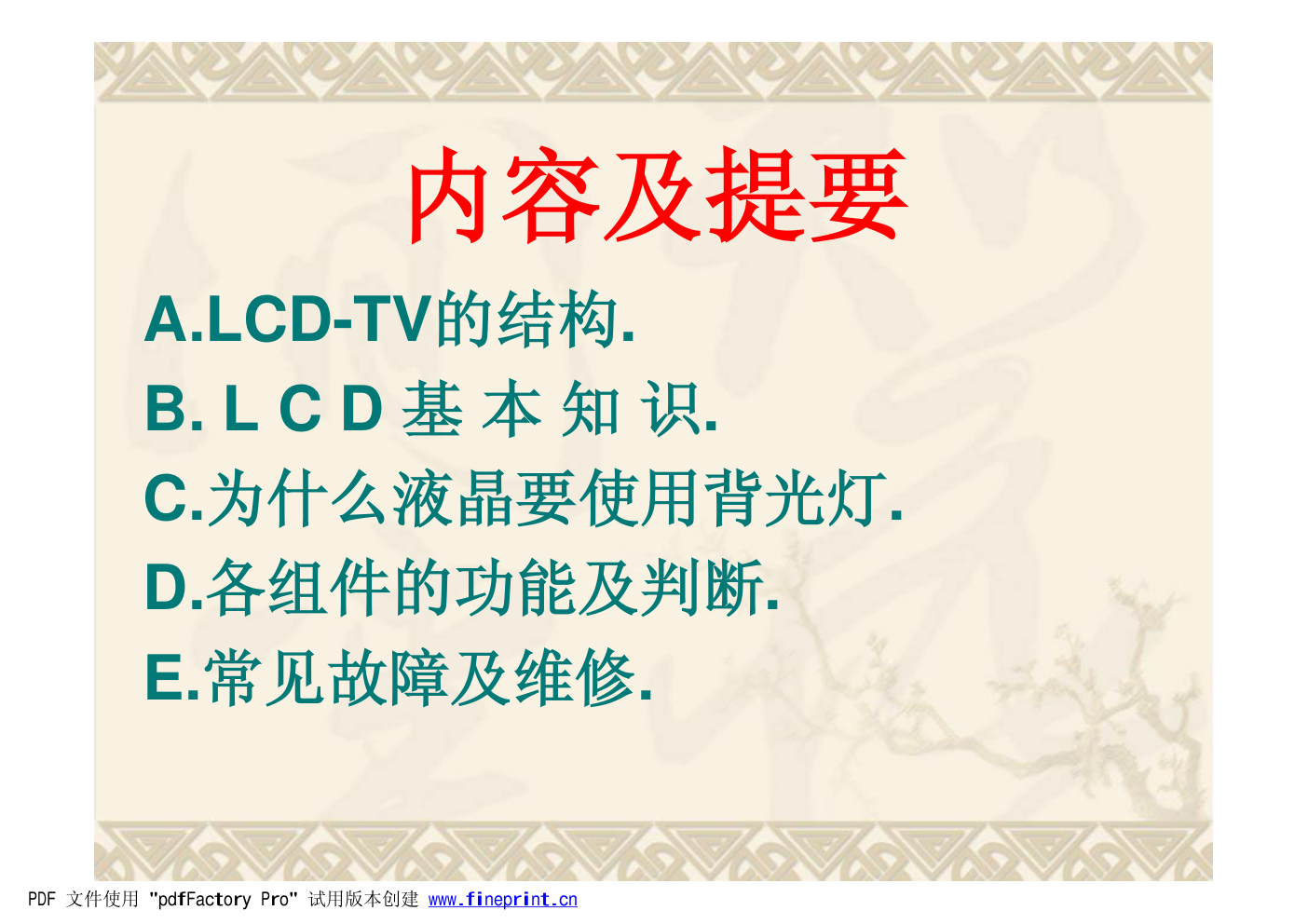

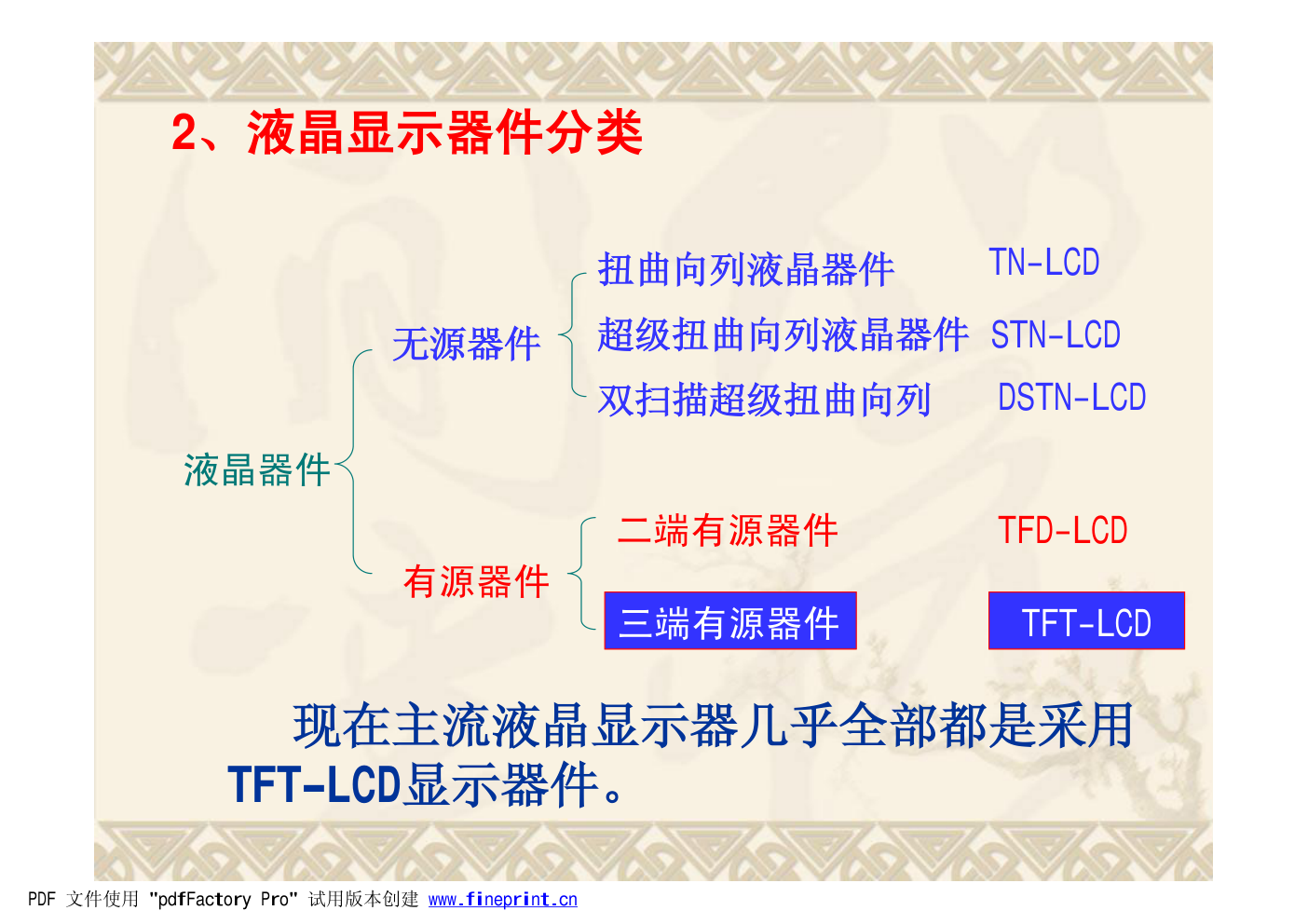

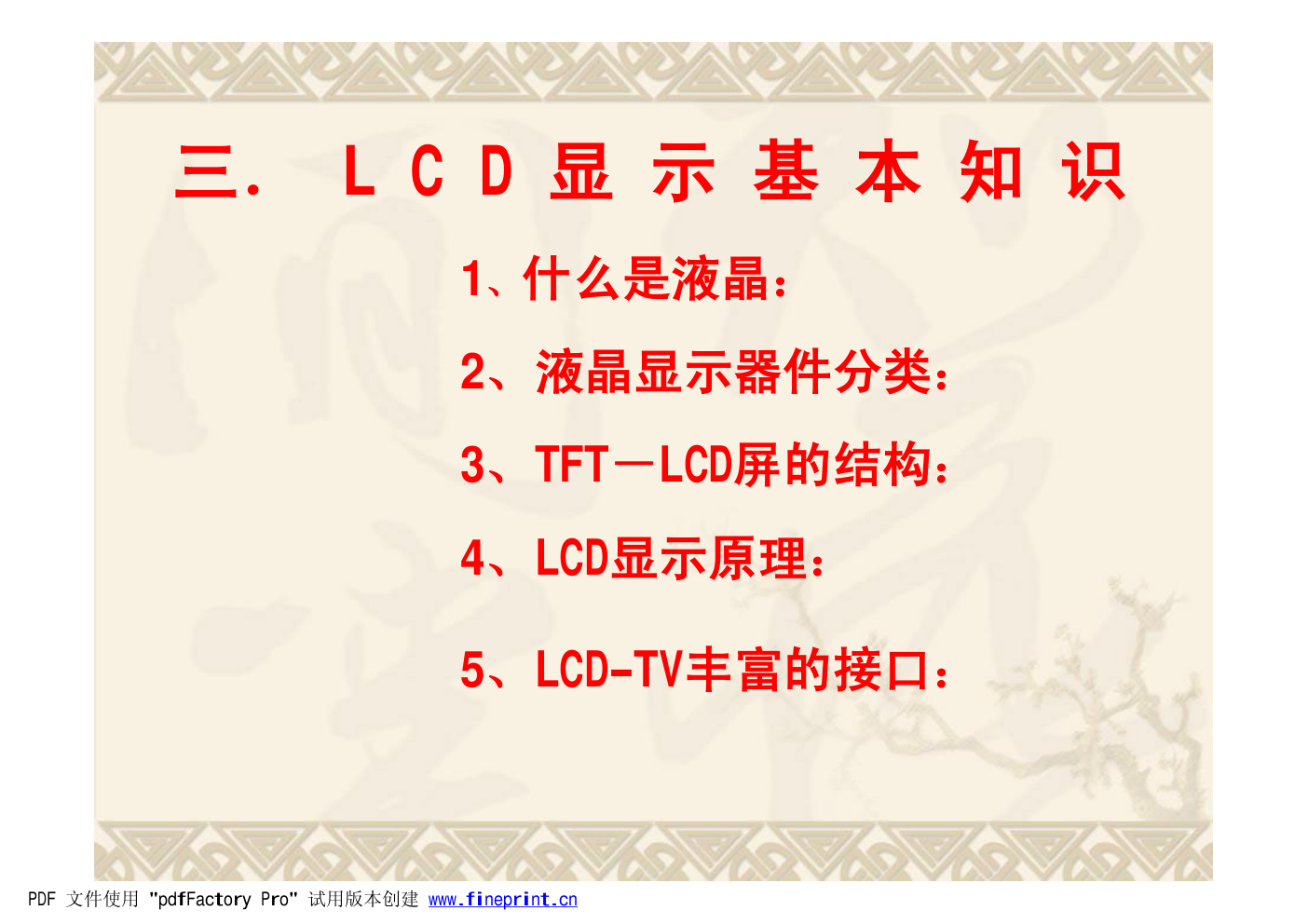

重庆技术服务中心 岳东 邮箱:yuedong4008@126.com 内容及提要 A.LCD-TV的结构. B. L C D 基 本 知 识. C.为什么液晶要使用背光灯. D.各组件的功能及判断. E.常见故障及维修. PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 一.液晶电视电路结构示意图 逻辑板 左点灯板 右点灯板 主板(小信号板) 电源板 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 二.液晶电视的实物图型 左点灯 板 右点 灯板 逻辑板 电源板 主板(或小信号板) PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 逆变器 组件 屏蔽罩内 是TV板及 主板组件 逆变器组件 开关电源 组件 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 三． L C D 显 示 基 本 知 识 1、什么是液晶： 2、液晶显示器件分类： 3、TFT－LCD屏的结构： 4、LCD显示原理： 5、LCD-TV丰富的接口： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 1、什么是液晶： 液晶是相对晶体和液体而言的，简单地 说，液晶是处于一种介于晶体和液体之间的物 质，一方面它具有象液体一样的流动性和连续 性，另一方面又具有晶体的各向异性。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 2、液晶显示器件分类 有源器件 无源器件 二端有源器件 三端有源器件 扭曲向列液晶器件 超级扭曲向列液晶器件 双扫描超级扭曲向列 液晶器件 TFT-LCD TFD-LCD DSTN-LCD STN-LCD TN-LCD 现在主流液晶显示器几乎全部都是采用 TFT-LCD显示器件。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn CCFL荧光灯 3、TFT－LCD屏的结构: PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 4、LCD显示原理： 液晶盒不加电时透光 液晶盒加电时遮光 原理总结： 我们通过电路控制液晶盒是否加电，就会引起出射光线的光强的变 化，从而转化为人眼的视觉变化，达到显示的目的。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 数字接口 模拟接口 DVI接口 RF射频天线接口 复合Video接口 分离的S端子接口 色差分量YCbCr接口 高清YPbPr接口 VGA接口 USB接口 LCD-TV接口 5、LCD-TV丰富的接口: 长虹LCD-TV拥有如此众多的丰富的视频接口，故兼容 所有的节目源，保证您“无限”够用。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 四 :液晶为什么要背光源? 由于液晶本身不会发光,故所有的液晶 电视的LCD屏组件后面都安置背光灯, 为图象提供光源. PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 灯管内部结 构 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 五 :液晶屏上各组件的作用及判断方法 1:电源板 主要产生各组电压供主板.逻辑板.点灯板(现在的电 源板输出的电压有24V(供点灯板).12V(供主板伴 音功放.有些伴音供电也是24V).5V(供主板小信 号IC).5VSTB(供主板的CPU)待机用. 判断方法: 取下电源板后加上220V的交流电压.测试5VSTB 有无.无电源板坏.有将5VSTB接到POW或 ON/OFF(即10芯插座的第1芯)此时电源板将输出 各组电压.有输出电源板基本正常.无电源板坏. PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 电源板到主板插件 7芯 10芯 6芯 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 10芯的电源插座 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 1 2 3 4 5 6 7 8 9 10 5VSTB 开待机控制脚 高电平有效 将5V跨接到1脚给一个 高电位就 可以打开电源板 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 2.主板 各种主板都是输入和处理TV.AV.YPBPR.PC.HDMI等用户功 能.将这些模拟或数字信号通过处理后转成LVDS或TTL信号 送到逻辑板. 判断方法: A.CPU给出STB指令,打开了电源板,电源板输出各组正常的 直流电压供给各电路. B.CPU给出ON PANEL上屏指令,上屏电压控制电路输出正 常的上屏电压到驱动电路. C.CPU给出了ON BACK点灯指令到点灯板,点亮了背光灯. v 这时屏是可以点亮的.字符和伴音正常. PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn LS08机 芯主板 上屏电压 测试点 待机 控制 倍压整流 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn TV板组 件 主板组件 屏驱动 电路 LS09机芯 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn LS15机芯主板 这种伴音 供电是24 V.所以电 源输出就 没12V.如 将本机的 电源板装 在12V的 主板就要 烧伴音功放 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn LS07主板 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 3.点灯板 v 点灯板的主要作用就是将电源板产生的24V(早期的有 120V供电，现在的是24V供电.小夜晶12V).通过点灯板 上的振荡变成一个较高的交流电压(1000V左右)做为背 光板灯管的供电. v 判断方法: A.测试电源板有无供电(一般24V) B.测试主板或逻辑板上控制灯管亮度信号有无(一般5V) C.测试主板ON BACK打开点灯板的控制信号(一般3.3V) D.由于点灯板上有开路和短路保护所以对我们的判断增加 了困难如开机有光马上就保护这种有可能是点灯板也有 可能是灯管坏一般只有代换.(三个条件必须稳定) PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn （副逆变器） 不带控制信号。 （主逆变器） 带控制信号 保险处 电压测试 地线 打开点灯板 的控制信号 控制背光 亮度信号 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 不要主板如何判断点灯板? v 先将电源板打开使之输出各组电压.这时将电 源板的24V.5V.地线分别接到点灯板的24V.控 制灯管亮度处.地与地.至于打开点灯板的控制 信号可以在5V上接一个4.7K的电阻取样加到 控制信号处.这时点灯板和灯管好的话就可以 正常的发光. PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 4.逻辑板 v通过逻辑板上的CPU(或叫MCU)作用下. 将主板产生的LVDS或TTL信号转成屏所 需要的信号.推动屏工作. v判断方法: A.测试电压为主 B.一般而言只要有上屏电压和伴音正常.背光亮. 这时如无图.起很多竖线.半边无图等就是逻辑 板或屏坏 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 电压和对地 电阻测试处 三星 5V 3.3V 15V PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 电压和对地 电阻测试处 LG 12V 3.3V 18V PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 电压和对地 电阻测试处 15V左右 3.3V PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 5.屏 v 屏是显示图象的重要条件之一.如同彩电的 CRT一样的重要. v 判断方法: v 测试到屏上的电压(一般在15V-30V左右)和波 型. v 竖线或横线一般就是屏坏了. PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 屏型号（必须包含技术 代码，否则会出现对应 多种驱动板或逆变器） PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 六.LCD的一般故障判断与维修 v 各厂生产的LCD工作原理大致一样，不同的有： 1.供逻辑板的电压不同。如：三星、奇美、AU等LCD 大多数标清屏的逻辑板电压为5V，LG的LCD大多 数标清屏的逻辑板电压为12V。所以LG的主板是不 能代换如三星、奇美、AU等5V供电的LCD。 2.逆变器的供电也不一样，早期的有120V供电，现在 的是24V供电。或是12V. 3.灯管的亮度控制也不同，有些是模拟控制，有些是 逻辑控制，也有一些是两者兼备。模拟控制分正比 控制和反比控制，正比控制即电压升高灯管亮度也 提高。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn １．有声无图或黑屏 v 先观察背光灯是否点亮， 亮 . 证明电源板基 本正常，逆变器工作正常，故障在主板、屏 驱动板、和屏本身。 不亮 ．应查电源板是 否正常，不正常，电源板坏，正常 再看控制 电路是否正常，即二次开机指示灯闪过后， 控制电位 有无变化 无则是主板有问题，有 变化.逆变器坏（即黑屏）。如热机黑屏也应 按上面程序判断 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn ２．图异 图异的现象根逆变器无关 A.若随字符出现黑白竖条，则是驱动板坏 B.出现无规则竖条竖线，则是驱动板坏 C.出现不变化的横竖白条，则是屏坏 D.满屏斑点、花屏，热机花屏则是驱动板或主 板坏 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn ３．开机后背光灯亮一下就保护了 v 测试有无供电(一般24V).测试控制灯管亮度信 号 (一般5V).测试ON BACK打开点灯板的控 制信号(一般3.3V). v 没有说明电源板坏. v 有可能是点灯板或背光灯灯管坏.这时只有先 代换点灯板(左右都代换) 才能进一步判断.(因 为灯管坏的很少) PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
