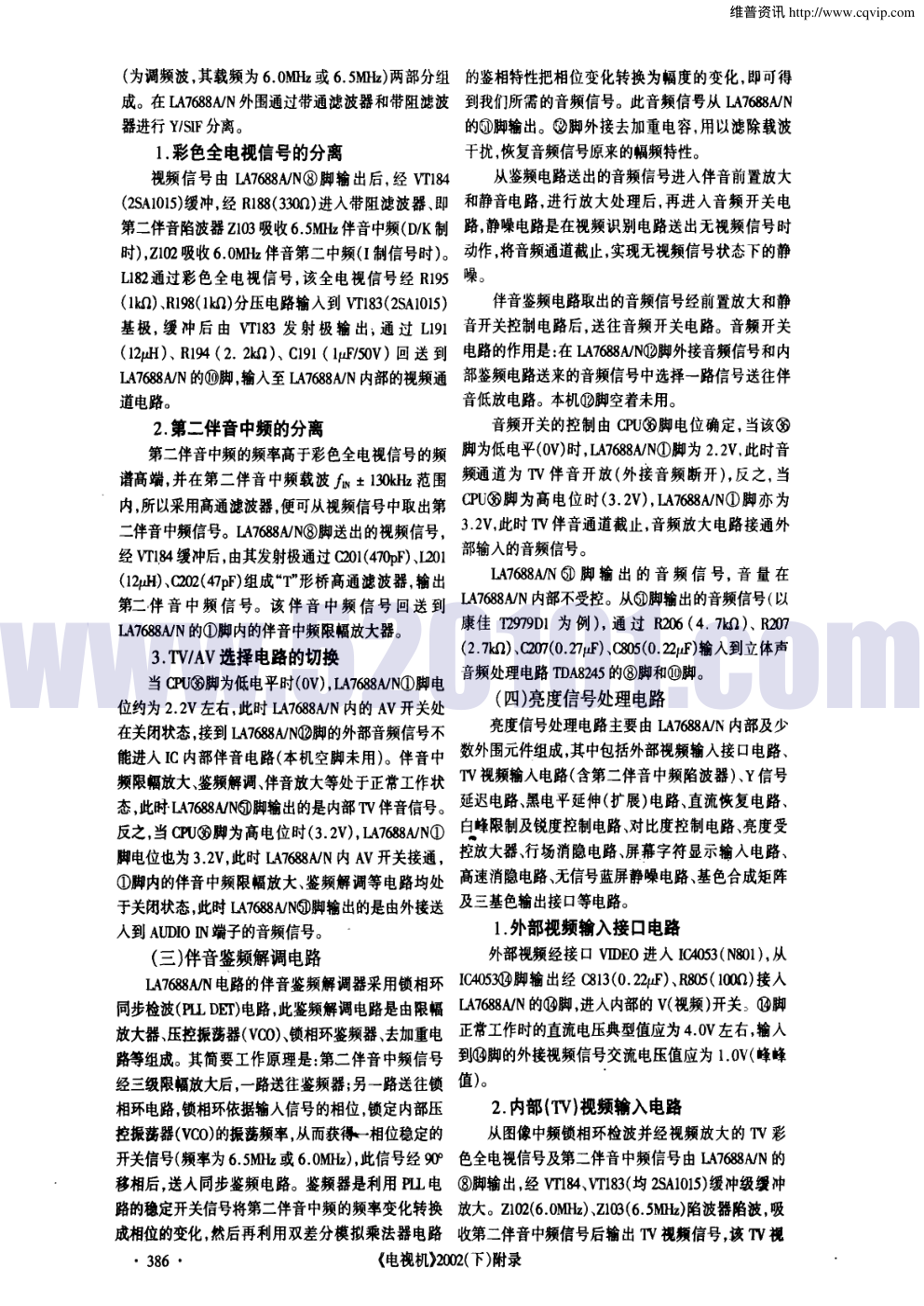

7688A ／L A 7688N／L A 7687A —A 单 片 机 彩 电 原 理 及 其 检 修 ⋯ ⋯ ⋯ 嘉 预 慧 ： ／k ⋯ I~ 38 饱和状 ,-i- ／ ／ x I：E 态~t： 。 j嚣 ， 竺 插 淼 全 二 ： ：暑 姜 茬 ： 一一 且 一 L A7 68 8 ” M N 自视频检波 ： 器并经诮噪电 ：言 -， 荔 嚣 ， 薹 L161 ， 耄 低Q值萋 写 军N N— N*业, 茬 L161 LI61 la： )l~l- 振 ，调节 的磁心可影响伴音的信噪比。 的 。 7． ，’ ． ?_口 ． ’ 接入 两 雾 蓑 i~Z10 塞 及伴音 罱 善 茬 ZIO1 LA7688A( -'r~Jr 由 输出端对称地输入到 N)的⑥、⑩两 ’ ’ ? ’ = - 、 维普资讯 http://www.cqvip.com www.520101.co ( 为调频波．其载频为6．0MHz或 6．5IImz)两部分组 成。在 LA7688MN外围通过带通滤波器和带阻滤波 器进行 Y／SIF 分离。 1．彩色全电视信号的分离 视频信号由 LA7688MN⑧脚输出后，经 VTI84 (2SA1015)缓冲，经 Rl88( 330Q) 进入带阻滤波器、即 第二伴音陷波器 Z103吸收6．5MHz伴音中频(D／K 制 时) ，Z102吸收6．0MHz 伴音第二中频( 1制信号时) 。 L182通过彩色全电视信号，该全电视信号经 R195 ( 1kQ) 、Rl98( 1kQ) 分压电路输入到vTl83(2sAlOl5) 基极，缓 冲后 由 VT I83 发 射 极输 出 通 过 LI91 ( 12 ) 、Rl94 ( 2．2k,f1 ) 、C191 ( ~v． r／fov ) 回送 到 LA7688MN 的⑩脚，输入至LA7688MN 内部的视频通 道电路。 2．第二伴音中频的分离 第二伴音中频的频率高于彩色全电视信号的频 谱高端，并在第二伴音中频载波 ± 130kHz 范围 内，所以采用高通滤波器，便可从视频信号中取出第 二伴音中频信号。i． a 7688n／N~ 脚送出的视频信号， 经 V． rl 缓冲后，由其发射极通过 C201(470pF) 、L201 ( 12ta~) 、 2(47pF)组成“， I''’形桥高通滤波器，输出 第二伴 音 中频信 号。该 伴音 中频 信 号 回送 到 LA7688A／N 的①脚内的伴音中频限幅放大器。 3． rWAV 选择电路的切换 当∞ 脚为低电平时(0v ) ，LA7688MN(D脚电 位约为2．2V 左右，此时LA7688MN内的AV 开关处 在关闭状态，接到m7688nm~ 脚的外部音频信号不 能进入 IC 内部伴音电路( 本机空脚未用)。伴音中 频限幅放大、鉴频解调、伴音放大等处于正常工作状 态，此时 ta 76SSMN~ 脚输出的是内部1v 伴音信号。 反之，当 cPU④脚为高电位时(3．2V) ，LA7688MN① 脚电位也为 3． 2V ，此时 LA7688MN内 AV 开关接通， ①脚内的伴音中频限幅放大、鉴频解调等电路均处 于关闭状态，此时tA768Sn／N~ 脚输出的是由外接送 入到 AUDIO IN端子的音频信号。 一 的鉴相特性把相位变化转换为幅度的变化．即可得 到我们所需的音频信号。此音频信号从 LA7688MN 的⑨脚输出。⑦脚外接去加重电容，用以滤除载波 干扰，恢复音频信号原来的幅频特性。 从鉴频电路送出的音频信号进入伴音前置放大 和静音电路，进行放大处理后，再进入音频开关电 路，静噪电路是在视频识别电路送出无视频信号时 动作，将音频通道截止，实现无视频信号状态下的静 噪。 伴音鉴频电路取出的音频信号经前置放大和静 音开关控制电路后，送往音频开关电路。音频开关 电路的作用是：在 mv688n／r~~ 脚外接音频信号和内 部鉴频电路送来的音频信号中选择一路信号送往伴 音低放电路。本机⑩脚空着未用。 音频开关的控制由 CPU④脚电位确定．当该④ 脚为低电平(0V) 时，LA7688A／N(D脚为 2．2V，此时音 频通道为 Ⅳ 伴音开放( 外接音频断开) ，反之，当 CPU④脚为高电位时(3．2v ) ，LA7688MN①脚亦为 3．2V，此时rlv 伴音通道截止，音频放大电路接通外 部输入的音频信号。 LA7688A／N⑦ 脚 输 出的 音 频信 号，音 量 在 LA7688A／N内部不受控。从⑦脚输出的音频信号( 以 康佳 T2979DI 为 例 ) ，通 过 R206 ( 4．7kD ) 、R207 (2．7kn) 、(： 2O7(O．27v．r) 、C805(0．22v．r)输入到立体声 音频处理电路 TDA8245 的⑧脚和⑩脚。 (四)亮度信号处理电路 亮度信号处理电路主要由 LA7688MN内部及少 数外围元件组成，其中包括外部视频输入接口电路、 rlv 视频输入电路( 含第二伴音中频陷波器) 、Y 信号 延迟电路、黑电平延伸(扩展) 电路、直流恢复电路、 白峰限制及锐度控制电路、对比度控制电路、亮度受 控放大器、行场消隐电路、屏幕字符显示输入电路、 高速消隐电路、无信号蓝屏静噪电路、基色合成矩阵 及三基色输出接口等电路。 1．外部视频输入接口电路 (三)伴音鉴频解调电路 外部视频经接口VIDEO进入IC4053(NSOI )，从 LA7688MN电路的伴音鉴频解调器采用锁相环 IC4O53~ 出经 cm3(o．22v． r) 、a8o5( moa ) 接入 同步检i~(et． L DET)电路，此鉴频解调电路是由限幅 LA7688MN的@脚，进入内部的V(视频)开关。@脚 放大器、压控振荡器(vI10) 、锁相环鉴频器、去加重电 正常工作时的直流电压典型值应为 4．0V 左右，输入 路等组成。其简要工作原理是：第二伴音中频信号 到@脚的外接视频信号交流电压值应为1．0V( 峰峰 经三级限幅放大后，一路送往鉴频器；另一路送往锁 值)。 相环电路，锁相环依据输入信号的相位，锁定内部压 2．内部( Ⅳ)视频输入电路 控振荡器(vI10)的振荡频率，从而获得一相位稳定的 从图像中频锁相环检波并经视频放大的 Ⅳ 彩 开关信号(频率为6．5MI-Iz或6．0MI-Iz) ，此信号经90~ 色全电视信号及第二伴音中频信号由LA7688MN的 移相后，送人同步鉴频电路。鉴频器是利用 PI． L 电 ⑧脚输出，经VTI84、V． r183( 均2SA1015) 缓冲级缓冲 路的稳定开关信号将第二伴音中频的频率变化转换 放大。z102(6．∞mz) 、z1∞(6．5IImz) 陷波器陷波，吸 成相位的变化，然后再利用双差分模拟乘法器电路 收第二伴音中频信号后输出 Ⅳ视频信号，该 Tv 视 ． 386 ． 《电视机)2oo2(下) 附录 维普资讯 http://www.cqvip.com www.520101.co 频信号再经 LI91( 12 1) 、R194(2．2kn ) 、C191( 1 y 锐度控制电路也称Y 信号校正电路。其作用是 5ov)后回送到LA7688A／N 的⑩脚，进入 LA7688MN 将Y 信号与二次微分Y 信号反向放大后与原信号叠 内部的 V(视频)开关。 加，使画质轮廓得到加强。锐度控制的直流电平由 3．视频 (v )开关电路 LA7688MN(~ 脚输入，用以改变二次微分信号的量值 LA7688MN内部的视频( v )开关电路，按设计有 以达到满意的画质。康佳“D” 系列机上 LA7688A／N 四种功能状态，并由①脚电位变换来确定，当①脚电 ⑩脚的直流电平为固定值，其锐度已设定在最佳状 压在0 1．4V 之间时，为内部SECAM制；①脚电压在 态，而画面的调节可通过 CPU(ST6367／sr6368) 内部软 4．1 5 ．0V 之间时为外接 SECAM制。当①脚电位在 件处理并设定四个状态，在屏显的同时，改变对比度 1．7 2．6V 之间时，为内部 PAL／N'ISC 制；当①脚电位 电压的比例，即可达到用户选择最满意画质的要求。 在2． 9—3．8V 之间为外接PAL／N'ISC 制。该康佳“D” 6．对比度、亮度控制电路 系列机只采用其中两种功能，即内部和外部PAt／NT． LA7688 脚为对比度控制电平输入端。其 SC 制信号。制式转换的控制由CPU(sT6367， 368) 控制电压在 1．9V 4．5V 之间变化，对比度最大可调 ④脚控制 PAL7688A／N①脚的电位变化来实现。在 范围可达到23dB。 cPu@脚至 LA7688MN①脚之间的电路中接有 R603 LA7688 ④脚为亮度控制电平输入端。亮度 (4．7lcn ) 、R6o4(5．6kf1) 、R605( 10kfI) 、R218( 1kfI) 四只 最小时0．5V；典型值为 2．5V；亮度最大时为 4．5V。 电阻，这四只电阻的阻值搭配必须满足如下条件：即 在康佳 T2519D、T2979DI 机上实测电压，④脚电压应 ( ， ) ④脚内场场效应管导通时④脚 在 1．6V 4．0V 范围内变化。 为0V，而LA7688A／N(~ 脚应在1．7V 一2．6V 之间(设 7．基色合成矩阵电路 计值为2．2V一2．3V)；当CPU④脚内场效应管截止 LA7688MN的④、④、0 脚为R、G、B三基色信号 时，该④脚内部相当开路，此时 LA7688 N①脚电压 输出端，内部为基色合成矩阵电路。由④ ． 、④、0 脚 应在2．9V 一3．8V 之间(设计值为3．2V 一3．3V)。只 输出的三基色信号经 P,333、R334、R335( 均 100f1 )三 有满足以上条件，才能保证制式正常转换。 个隔离电阻，并通过接插件XS301( xsso1)输入到末 4．亮度(Y )信号延迟和黑电平延伸电路 级视放。在康佳T2979DI 机上，R、G、B信号分别经 为了避免造成彩色镶边现象，在亮度信号通道 隔离电阻后再经 VT314、VT315、VT316( 均 2SA562)放 上设置了亮度延迟电路，使亮度信号延迟约0．5 时 大后送至末级视放板。 间。LA7688MN采用内藏式 Y 延迟线，并随信号制 8．屏幕显示输入电路 式不同，内部 Y 延迟时间亦不同，并能自动调整。由 LA7688N视频处理电路上还有外接屏幕显示的 于内藏式 Y 延迟线能 自动调节 Y 的延迟量；满足各 输入开关电路，它可提供外部 R、G、B 信号输入，如图 种制式信号时的 Y／C 都能同时在屏幕上显示的要 文电视、字符显示、子画面显示等信号。外部 R、G、B 求，必然使彩色图像的质量更加完美，而且达到外围 信号由LA7688MN的⑦、④、@脚输入，@脚则为1v ， 元件少、电路简单且无需调整的目的。 EXT 的R、G、B转换、叠加及快速消隐控制信号输入 黑电平延伸(扩张) 电路。由于图像经电容耦 端子。康佳“D”系列机 LA7688Nt~ 脚为 B 字符输入 合、在传输中其直流成分将被隔断，造成图像信号的 端，未与CPU(ST6367)@脚连接。因此无蓝色字符显 黑电平不固定，会导致背景亮度随图像的内容变化 示。在LA7688A／N~ 脚增加了一个“蓝屏静噪”电路， 而变化。为此采用直流电平钳位电路，以恢复图像 该电路在无电视信号5 秒钟后开启，利用行逆程脉 信号原来的直流成分，并将图像信号的黑电平钳位 冲作为开关信号，使行扫描正程期间 LA7688A／N的 在一个固定的电位上。LA7688MN的黑电平延伸及 @脚得到52 的脉冲高电位，使全屏幕显示蓝色，并 直流电平恢复电路均在集成电路内，无外围元件。 同时静音。 5．锐度控制电路 (五)色度信号处理电路 为提高图像质量，保证良好的图像层次，需有足 LA7688MN电路内的色度信号处理电路包括：色 够大的图像对比度，但对比度过强时，又会使电子束 度开关及色度带通放大器；彩色、色同步分离； 变粗造成画面发白散焦，为此，在保证正常对比度要 4．43MI-Iz／3．58m'~ J载波压控振荡器；自动相位检波 求的前提下，采取将白峰电平控制在一定电平上，以 和控制器(A．P．C 电路) ；消色、识别检波和放大器； 克服散焦 现象，从而达 到提高 画质 的 目的。 u、v 分量同步解调器和G—Y矩阵电路；用于PAL 制 LA7688MN内部韵白峰限幅电路，可将白峰信号的电 的双稳态触发器及PAL 开关；用于N'ISC 翻的色调控 平限制在4．1V( 峰峰值)的典型数值上。 制电路和用于SEC,A~ 制的4．43^ 时钟脉冲 出 <电视机》2002(下) 附录 ．387 ． 维普资讯 http://www.cqvip.com www.520101.co 电路等。下面分别加以介绍。 L47688MN 内的钳位低通电路 通过滤波器( Ij )滤 1．色度开关电路 除高频十扰后，通过AGC 电路校正其交流电、 F；再通 LA7688MN内的色度开关电路与视频开关同时 过钳位电路，以减少延迟信号与直流电平信号的差 受控于①脚的直流电平。当①脚为2．2V 左右时，为 异 经钳位后的两路色差信号根据彩色制式不同在 ， n，信号通路，色度通道选择通过第二伴音中频陷波 LA7688MN内部做功能切换，NqSC 制为直通信号， 器送入⑩脚的彩色全电视信号；当①脚电压为 3．2V PAL 制彩色信号解码需延迟信号与直通信号几何平 左右电压时。为AV 信号通路，色度通道选择进入⑩ 均，此时需将由于 LA7688MN副载波恢复电路中的 脚的彩色全电视信号，或由⑩脚输入的外接 Y／C 已 PAL 开关控制 R —Y 、B—Y 解调输出中的 R—Y 信号 分离的色度信号(S-CHR．IN)。 逐行倒相，因此延迟的色差信号倒相进入加法器与 色度 开关 还受 制 式选 择 信 号的 控 制。当 直通信号相加后 ，再经脉冲消除电路，将 BGP 脉冲消 LA7688MN@脚为低电平0v 时，为 R 制，此时色度 除，送到幅度控制电路。LA7688MN⑩脚接受 PAIJ 通道的色带通滤波器谐振于 4．43MItz，即只能通过 NTSC制切换，PAL 制时⑩脚为低电平0V；当为NTSC 4．43MItz的色度信号；在 LA7688MN⑩脚为高电平 制信号时⑩脚为 2．6V 左右高电平。以上控制均为 2．6VJ／：右时，为 NTSC 制，此时色带通滤波器谐振于 遥控器手动强制方式。 3．58MHz，色带通滤波器只能通过3．58MHz 的色度信 经过上述处理的 R —Y 、B—Y 色差信号．进入 G 号。色信号经色度开关及带通滤波器进入ACC 带通 一Y 矩阵，进行钳位、放大、色饱和度控制([A7688M 放大器电路。 N⑥脚控制电压为 1V ～3V 可调) 、自动对比度l单色 2．带通放大器及同步解调电路 控制)后，由G—Y 0．51V(R —Y)、一0．19V(B— LA7688MN内有两级自动色度控制(ACC)带通 Y) 、矩阵(对于PAL 制) 或 G —Y = 一0 ．32V( R —Y) 、 放大器，色度带通放大器输出的色度信号，受与色同 一0．22V(B—Y)矩阵( 对于 MSc 制)形成 G—Y 色差 步信号幅值成正比的自动增益控制信号控制，即色 信号 由G—Y 矩阵电路输出 R —Y 、B —Y 、C —Y 三 同步信号的峰值越大，则放大器的增益越小。因此 个色差信号进入基色合成矩阵，与亮度通道输人的 色带通放大器又称作 A．C．C 放大器，这样是其输出 一Y 信号合成 R、G、B 三基色信号，再由 L~7688MN 的色信号相对稳定。 的④、①、⑦脚输出到显像管管座板(CRT)电路 彩色信号放大处理后再经色度／色同步分离电 5．色副载波恢复电路 路，分离出色度信号(Fc)进入R —Y、B—Y 同步解调 L~7688MN 色副载波恢复电路由( 3．58MHz／ 电路，分离出的色同步信号送至自动相位控制(A．P． 4．43MHz)压控晶体(VCO) 、色调控制(TⅡ ) 、自动相 C) 同步检测及消色器等电路。 位控制(APC) 、晶体同步电路、双稳态触发器、PAL 开 被解调的信号为Fc信号。解调后的B—Y 和R 关等电路组成。 一 Y 信号，分别从 LA7688MN的⑦、③脚输出至基带 L&7688A／N@ 脚外接 3．58MHz 晶体，⑥脚外接 lH延迟线 1／289950 的⑤、⑦脚。 4．43MHz晶体( VCO)。压控晶体频率选择取决于⑩ 3．基带 lH 延迟线集成电路 LC89950 脚(色调控制端)，⑩脚为0v 低电平时，4．43Ml-lz 压 1／289950 内、外的信号流程是：从 LA7688MN④、 控晶体工作，cPu~ 脚输出的色调控制( ) 信号被 @脚输出B—Y 、R—Y 两色差信号，经耦合隔直电容 V'I~ 2(2sc 1815)饱和导通而接地，对⑩脚不起作用， c373(0．01 ) 、C371(0．01t,-v)进入 LC89950 的⑤ 、⑦ 使④脚电压始终为 0V。 脚，经 LC89950 电路内部钳位后混入色同步选通脉 在 NqSC 制工作时，VI'642 截止，集电极呈现开 冲( BGP) ，并由BGP脉冲未固定每隔 1H 的基准直流 路状态，⑩脚电位可在 2．0～3．5V 范围内变动．用做 电平，然后信号进入254bit 的CCD 移位寄存器，经． 1H 校正 N'ISC 制彩色信号在传输中的微分相位失真，达 时间延迟后再通过输出放大器放大电路，将叠加色 到彩色图像色调即色相位复原的目的。 同步选通脉冲的 B—Y 、R —Y 延迟信号同时放大，由 消色器及 色度放大控制电路( 即 ACK／ACC 电 LC89950 的③、①脚输出，经耦合隔直电容 C336( 1 ／ 路) ，该电路产生与色同步信号峰值成正比的电压， 50V) 、C337(1f ／50V)把延迟后的两个色差信号回送 作为色度带通放大器的自动控制电压，当 ACC 电压 到 LA7688MN的④和⑦脚。 起控后，第一色度带通放大器的增益将随输人信号 4 ．G—Y 矩阵电路 的增强而下降，使其输出幅度基本恒定。当输人的 由LA7688MN内部Fu、Fv 同步解调器输出的R 色同步信号过低时，消色器(ACK)动作，第二色度放 一 Y 、B—Y 色差信号，一路由内部直接送至钳位低通 大器和色度解码电路停止工作，避免不正常的彩色 电路；另一路经 LE89950 延迟一行后由⑤、④脚送至 影响图像。 · 388 · 《电视机)20o2(下)附录 维普资讯 http://www.cqvip.com www.520101.co 自动相位控制电路( A．P．C 电路) ，在色同步选 (VCO) ，当④脚行起振电源端有7．Ov 电压时，(进入 通脉冲到来期间，色同步信号和来 自副载波恢复电 ⑩脚的电流约 12mA) ，压控振荡器则以 32 倍行频 路中的9 ／0D移相电路的基准副载波在双差分模拟 (503kHz) 的频率振荡，④脚外接陶瓷谐振器 2361 乘法器中相乘( 即鉴相器)。当基准副载波相位或频 (B503)。 率不正确时，输出 电压，迫使基准副载波与色同 分频电路的作用是将行振荡器送来的5031d~ 振 步信号频率完全一致，并保持固定的相位差。 荡信号进行行 1／16分频，获得2倍行频(31250Hz或 PAL 开关和双稳态触发器，这是解调 PAL 制彩 31468Hz) ，这样便于场分频，保证隔行扫描的准确性， 色信号的特有电路。因 PAL 制的特点是 V 分量逐行 然后再进行二分之一分频得 到行 频 1562~Hz 或 倒相，因此在彩色电视机中需将 v 分量的相位倒回。 15734Hz。 考虑到图像内容的复杂性，将 V 分量逐行倒相容易 (2)AFCl 锁相环自动频率控制电路(PLL ℃1) 失真。所以在 LA7688MN 内，用 PAL 开关和双稳态 由同步分离电路送到AFC1的同步信号( PI上开 触发器将基准副载波逐行倒相后，送入 R —Y 、B —Y 关信号) 与行振荡器输入的行振荡信号被检测信号 解调电路作为同步解调的开关信号，使解调出的 R 进行相位比较。若行频偏低时，AFC1将输出误差信 一 Y 信号相位正确。双稳态触发器受行逆程脉冲触 号给行振荡器，控制行压控振荡器(VCO) ，使行振荡 发翻转，并接受识别信号确定倒相行( P行) ，然后在 电路的时间常数做调整，确保振荡频率与同步信号 N行时输出初相角为 45。的基准副载波开关信号，而 完全一致 在 P行时则送出初相角为225。的基准副载波开关信 采用锁相环( PLL) 行频 自动控制 电路来实现 亏。 AFC 的功能，具有极高的稳定性，从而确保行频同 (六)LA7688MN 内的行、场扫描小信号 步、图像稳定。PLL行频自动控制电路的灵敏度和稳 处理电路 定性 由 LA7688MN⑤脚 外接 的 RC 回路 C365 该 LA7688MN行、场扫描小信号处理电路的特 (0．56 ) 、C364( 3．3／ f '／16V) 、R367( 1．81d1) 决定。所 点是具有双重自动频率控制(AFC1、AFC2) ，场频自动 以当Rc 回路中若出现电容漏电或性能变差、短路或 判断，行频一致性检测电路。在场推动电路上，它能 电阻开路、阻值增大或减小都将可能导致行同步不 自动判别场扫描频率是 50Hz或 60Hz才输出。若将 稳或不同步故障现象。 此信号连接到场输出电路 LA7837／LA7838上，将可保 (3)行逆程脉冲选通门电路 持画面大小不变。 LA7688 N④脚内为逆程脉冲选通门电路，从行 行扫描小信号电路由LA7688MN 内部同步分离 逆程脉冲变压器⑩脚送入的行逆程脉冲，通过钳位 电路、32倍行频压控振荡器(频率为503kHz) ，行分频 二极管进入差分放大器 Ⅵ． 2 的基极( 占 12ps) ，场逆 电路、行自动频率控制电路 AFC1、AFC2、行频一致性 程脉冲经钳位后进入 vT 1的基极( 高电平为场逆程 检测、行输出级电路和少数外围元件组成。场扫描 期)( 占2．5ms) ，vT1的发射极为高电位，通过 VD3 使 小信号电路由 LA7688MN 内部的免调试场分频电 ⑦脚出现高电位，全电视信号的同步脉冲进入 v r6 路、场频50Hz／60I-h 自动识别电路、场频识别输出等 的基极(低电平为同步期 4．7,us) ，此时 Ic 内的 v r6、 电路组成。场激励信号为场频开关信号，锯齿波形 VT5、VT4 均截止，④脚电位上升，因此④脚输出的沙 成电路在场输出集成电路 LA7837／LA7838 内部。 堡脉冲在场逆程期间为 2．Ov ，行逆程为5 ．OV，行同 1．行、场同步分离电路 步期为7． 5V。内部通过VD2送出的也是沙堡脉冲。 由中频检波、视频放大后的彩色全电视信号由 (4) 行频一致性检测电路 LA7688MN@脚输入，外接视频信号由⑩脚输入，通 一致性检测电路主要用来检测电视机是否已输 过 v 开关选择其中之一，进入同步分离电路。带有 入 I、，或外部 AV信号，电视机是否处于行同步状态。 复合同步信号的亮度信号进入同步分离电路后，因 它类似“与”门电路，其工作特点是：当输入的两个信 LA7688MN内部有自动同步适应电路，即使在输入亮 号(行振、行同步脉冲) 同步时，行频一致性检测电路 度信号幅度变化较大时，仍能保持良好的同步分离 输出高电平；两个信号缺少一个或不同步时，该电路 性能。分离出的同步信号一路送到 AFC1 电路，另一 输出低电平；从 LA7688MN⑦脚输出，送至 『⑦脚。 路送到场频识别电路，第三路送入行频一致性检测 一是作为电视节目识别信号，即 LA7688MN◎ 脚输出 电路。 高电平时表明电视机已收到电视台节 目信号；在搜 2 ．行扫描小信号形成电路 索选台时，控制搜索减速并加入AFI"微调。二是⑦ ( 1)行振荡器与分频器 脚低电平时 CPU工作在静噪状态；反之退出静噪状 IA7688A／N 的行 振 荡器是 一只压 控振 荡器 态。三是连续5 分钟低电平时 自动转为待机状 《电视机)2o02( 下) 附录 · 389 · 维普资讯 http://www.cqvip.com www.520101.co 态。 (5) AFC2 第二锁相环 自动频率控制电路 (PLL AFC2) 经第一鉴相器鉴相和行频一致性检测电路双重 校正控制后的行振荡信号，送至第二锁相环自动频 率控制电路的鉴相器，2倍行频(2 )振荡信号在鉴 相器中将进行 1，2分频，获得行频振荡信号( 1厂H) 。 AFC2的作用是稳定和控制输出的行激励脉冲的相 位，从而确保图像线性不随亮度变化而变差。因为 当亮度变化时，行输出管集电极的电流上升时间会 发生变化，则行逆程相位也变化，若锁定行激励脉冲 与行逆程脉冲的相位，则行激励方波的频率和相位 均可保持稳定，图像中心位置及图像线性也均保持 稳定。 (6)行中心及其调整电路 行频脉冲的相位可通过调节输入到 LA7688MN @脚行逆程脉冲积分电路的时间常数来改变 (微 调) ，调节与 C464( 1200pF／500V ) 相 串联 的 RP410 ( 1Ok~ ) 电位器，便可调行扫描的申心位置，即光栅的 中心位置。但调节RP410时应在50I-k 场频时进行， 当场频为60Hz时，不得调节 RP410，若此时行中心偏 离，可检查 、『 ’I蛳 (2SC1815) 是否在 60Hz 时饱和导 通，R438(2okQ)是否与 RP410并联，如以上无异常， 可适当改变 R438 的阻值即可使行中心恢复正常状 态。 (7)脉冲整形电路及行激励输出电路 LA7688A／N 内部的行脉冲整形电路是将行分频 来的，H正弦波整形为行频开关式脉冲波，有垂直的 上升沿或下降沿，并能满足行输出级饱和导通和截 止期在时间上的正确比例。行激励输出电路是一个 推挽输出电路，0 脚与 Ic 内部的推挽电路 中点相 连，@ 脚 需 通 过 一 只 电 阻 接行 推 动级 VT401 (2S ) 的基极。根据行推动级所采用的电源电 压，推动变压器等条件，适当调节电阻R369(68o0)的 阻值，均可满足行输出级开关状态的激励要求，一般 不会过激或欠激励。 (8)行振荡电源电路 级电压下降的同时行、场激励脉冲均终止，扫描电路 停止工作。 3．场扫描小信号处理电路 ( 1)场扫描脉冲形成电路 由行振荡产生的503kHz信号经十六分之一分频 后，2倍行频信号Z厂H进入场分频电路，被 11625分频 或 11525分频，以获得 50I-k 或6oHz 的场频脉冲。 经同步分离电路分离出的复合同步信号，在场 同步分离电路中，再分离出场同步信号作为场分频 电路的同步开关信号，控制场频脉冲使其同步，即使 在非标准场频下也能使场扫描与信号场频同步，外 围无需场频调整。 (2)场激励输出电路 LA7688MN~)脚内部为场激励输出电路。IC 内 vrI’1基极接场频脉冲，VI2 基极接信号场频识别脉 冲，当场频脉冲与场频识别脉冲同时到达时，V13 基 极为高电位时射极输出亦为高电平；④脚输出场频 开关脉冲(高电平) 。在未接到信号时，只有场频脉 冲而无信号场频的识别脉冲，④脚电位的平均值将 下降。Ic 内的VT5 为差分管，VT5基极电位下降，集 电极电流增加，VT6集电极电流减小，AFC 开关(行自 动频率调整选通开关)电平下降，避免在无同步信号 状态下 AFC 电路误动作，与此同时 v 丌基极电位下 降，集电极电流增加，VT8集电极电流减小，自动触发 器开关信号电平下降，使扫描电路内部触发器动作， 保持在未接收到电台信号时，行、场扫描都有激励输 出，即使没有电视信号也能保持荧屏的光栅正常。 (3)5oHz，6oHz场频判断电路 LA7688A，N①脚为场同步信号判断(识别)输出 脚。当场频为 5oHz 时，输出低电平；当场频为60Hz 时，输出高电平。如采用 LA7837／7838作为场输出电 路，场画面的大小可以保持不变。但是，如果是单一 固定的场频时(5oHz或 60Hz)的情况，应将该脚接地 或接+ 。 ． 二、LA7688MN 中频电路常见故障 分析、检测与维修要点 (- )LA7688A／N~ 、@脚中频信号输入电 开机后，在行输出级未进入工作状态之前，行、 路 场小信号电路必须启动。LA7688MN内部行、场小信 LATaSSAm@ 、@脚是中频信号的输入端，正常 号电路中行起振@脚必须有7．OV 的电源电压，同时 情况下两端的直流电压应完全相符，且均应接近4． 进人@脚的电流应保证在12mA左右，以保证行振荡 Ov。在检测中，当用表笔碰触@、⑦脚时，屏幕图像 和行、场小信号电路能正常工作，即保证@脚能输出 上应出现明显的水平干扰条纹，且扬声器中应出现 行频激励脉冲信号和④脚输出场激励脉冲。行起振 明显的噪声干扰。如@ 、@脚直流电位有差异或异 电源来自开关变压器次级 + 15V 电压输出端，通过 常，一般便可肯定输入回路有开路或某脚脱焊。如 fl940(68Q) 降压，VI921(2SC2655Y) 遥控开，关机控制 两端子电位相等但偏离正常值较多，则有可能是电 管、VD922(1N41铝)到LA7688MN的@脚。当遥控关 源电压异常，外部接点对地短路或电容漏电等故障。 机时，V'1921截止，因此在遥控关机后，开关变压器次 否则应怀疑集成电路LA7688MN损坏的可能性。 · 390 · <电视机)20o2(下)附录 维普资讯 http://www.cqvip.com www.520101.co (二)LA7688MN~ 脚 IF AGC 电压滤波端 电路 LA7688A／N~ 脚是中频 AGC 电压的滤波端子，其 外接电容 C162(0．47bdr／16V)与内阻组成 AGC 充放电 时间常数电路。0 脚的直流电压经隔离电阻 R163 ( ira )控制中放级受控电流源(双 PNP管) 电路，并经 过两级射随缓冲级直接控制三级中放(双 NPN管)的 增益。当输入到 LA7688A／N内部图像中放的信号很 弱时，图像中放的增益应为最高，此时0 脚电位为最 低电平值(约 3．0V 左右) ，使受控电流源最小，差分 放大管的 Jc0减小，放大倍数加大，中放增益最高，这 是正向AC,C 电路的特点。随着输入中频图像信号幅 度增加，@脚的电压也会增大，强信号时接近 6．0V， 此时使受控电流源内阻加大，差分放大管的 Jc0亦增 大，放大倍数却减小，从而使图像中放的总增益减 小。0 脚电压一般在 3．0V 6．0V 之间变化。在正 常收看某一固定节目时，0 脚电压一般无大的变化。 因此，我们可以从 LA7688A／N0 脚电压的高、低 可大致估计出在公共通道中，图像中放级之前的电 路工作是否正常。若接收的信号较弱，0 脚电压应 偏向最低值；若接收电视信号较强，而0 脚电压仍较 低，图像模糊，并有明显的雪花噪点，则很可能是中 放前电路的故障，说明进入中放级的信号太弱。如 电视信号较强、图像有扭曲或抖动现象，对比度明显 过强，则可能是图像中放内部或外围电路有故障。 (三) LA7688MN⑦脚 RF AGC 电压输出 电路 LA7688A／N~)脚为 RF AGC 控制电压的输 出端 子，当输入至 LA7688A／N◎ 、@脚的中频( Ⅲ)信号较 弱时，⑦脚呈现较高电平电压(6．6V 左右) ，此时高频 调谐器(高频头) 内的高频通道信号增益最大，该电 压称作 RF AGC 静态电压。当输入的 Ⅲ信号达一定 幅值时，⑦脚电压开始下降。一般而言，信号越强⑦ 脚电压越低。根据维修实践，该⑦脚电压一般在 0．8V 6．6V范围内变化。根据试验观察，⑦脚电压 在 6．0V 以下时，其画面较清晰且无雪花噪点。此电 压异常时可通过调节 LA7688A／N②脚外 的 RP191 (20k1"1)来改变。 在维修中，如果 RP191调节不当或电位器本身 接触不良，某脚有裂纹而脱焊等，都将可能导致 RF AGC 启控太早或过晚。若启控过早时，在收视弱台 电视信号时图像上雪花点会多而密集，严重时会导 致蓝屏而无法收看。若启控太晚时，在接收弱信号 台节目时会出现图像或画面上部扭曲、图像不稳、扭 曲等现象。 在维修 中，可通过测量 LA7688A／N0 脚 的 RF AC,C 电压异常与否，来大致判断整个公共通道工作 是否正常。当接收强台信号时，若⑦脚电压明显偏 高，则表明公共通道中存在故障从而增益下降。较 多见的是高频头不良或内部损坏，可更换高频头一 试。 因此，重点检测 LA7688A／N⑦脚电压可作为检测 电视无图像、无声音或图像信号弱故障的要点。以 利判断故障在公共通道还是在视频处理电路中。 (四)LA7688A／N⑦脚 AFF 电压输出控制 电路 LA7688A／N⑦脚是 AFT 自动频率控制电压的输 出端。当AFT 内部相位检测电路在 Ⅲ信号载频为 38．0MI-Iz 时，⑦脚电压为 AFT 的基准电压 4．0V，该电 压值只与调谐是否准确有关，不受信号强弱变化的 影响。在切换频道或选 台时，⑦脚电压一般应在 2．0V 7．8v之问变化，图像恢复正常状态后该电压 会稳定在4．0V 左右。 由于LA7688N内部中频图像检波采用锁相环电 路，所以外围没有 AFT 检波电路的 90~移相谐振回 路，AFT 鉴相器集成在 LA7688A／N 内部，其谐振回路 与视频检波锁相环 VCO的 38．0MI-Iz谐振回路共用。 所以可在 LA7688A／N◎ 、@两脚问输入38．0MHz 中频 信号，然后调节⑤、⑥脚间的 VCO调谐中周 T170 (TANK) ，直到⑦脚的直流电压为 4．0V 准确值，以此 来作为视频检波和 AFT 检波调校的基准电压，反之， 通过⑦脚的电压是否在上、下变化后又返回到4．0V 左右，可判断T 170 是否准确地调谐在 38．0MI-Iz 的频 率谐振点上。 (五)LA7688MN~ 脚视频信号输出电路 LA7688 N⑧脚是全电视信号及第二伴音中频 信号的输出端。经视频检波后的全电视信号直接耦 合到预视放，在预视放进行倒相放大后由⑧脚输出。 当输入图像中放的载频为38．5MHz时，PLL 检波输出 最大，直流分量也最大。经预视放倒相放大后，⑧脚 输出的电视信号幅度也最大，输出的直流电压为最 低值。 因此，在维修过程中，我们可根据⑧脚直流电平 的变化规律，一般可较准确地判定视频检波( PLL VCO)调谐中周 'nT0(TANK)是否谐振于 38．0Mt-Iz。 另外，可用示波器观察⑧脚输出全电视信号波 形的有无和大小，也可判断公共通道工作是否正常。 或通过观察⑧脚直流电压的大小与输入信号强度是 否成反方向的变化，来大体判断公共通道是否正常。 一 般情况下，强信号时⑧脚直流电压在 2．0V 一2．8V 之间；弱信号时⑧脚电压在 3．0V 一3．9V 之间。 (六)LA76gSA／N@脚伴音电压输出电路 LA7688A／N⑦脚是伴音信号经电压放大后的输 出端，该脚直流电压在正常状态应为3．6V 左右。当 <电视机》2002(下)附录 · 391 · 维普资讯 http://www.cqvip.com www.520101.co 调谐 篓 璧 擎 。一 一 ⋯．． ，． 脚 平0v时为PAJL制，色带通谐振于 曼 苎 要 ： 苎 竺， 4． 4 ； 电平 ： v时 。 幕 篓 妻 竺 脚扬声望 I== 谐振于 ： 修 当 蔷 主 ： 苎 ， L A ． 7 —68 N 茗妄； 蔷主 ： 要 磬 堂 ： 譬中． ， Av． -r ． , -l-J~Vl l ’粪 皇 羹 尝 差 删6-o咖 z 切检查⑥ ； ： ； 换电路与cPU④脚控制输出电位有关 。 ：= ， 。 ：⋯ ⋯ ⋯⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 。L 啦 互 竺 。 篓． 1x ” 常时电压为7． 0v左右， 电流为l2 左右，当 _出 ： 测得 锄圳⑩脚内] ~ 泫 由 拮4． 0V ； 篓 暮 蒜 赝一 哏 ～ 值)。检修时可通过测量⑩脚交、直流电压值是否异 。 ． ． ． ． ． ． ． 维普资讯 http://www.cqvip.com www.520101.co 输出中心偏移等。所以④脚外围电路常常是故障的 多发部位。 当行中心异常时应重点检查 CA64( 12oopr ) 、 FLP410( 1Ore ) 、R438(zorn ) 、VT466(2SC1815)。试调节 RP410电位器时只能在 501tz 场频时进行，当信号场 频为60|iz时不得调节 RP410，此时如行输出中心有 偏移，可检查 VT466 是否在 60|iz 场频时饱和导通， R438是否与RP4lO并联，如符合以上条件后60t{z场 频时行输出中心仍不正常，可适当改变 R438 的阻值 即可使行输出中心得到校正。 三、LA7688 N 单片机常见故障维 修实例 例 l 故障现象：正常收看时，画面常出现水平干扰条 纹且有随机性，干扰时轻时重，时好时坏，当出现水 平干扰时，扬声器中同步出现明显噪声干扰。 分析与检修：接机后，换一台无故障机收看对 比，收视效果一切正常，说明机内有故障存在。根据 干扰同时干扰图像也干扰伴音分析，故障部位应大 致在中频或高频公共通道电路。测量LA7688MN~)、 @脚电压，发现干扰出现时表针有微波动现象，根据 平时维修经验，此类故障较多为声表面波滤波器漏 电或性能不良，更换测试无效果，在检查中发现 R161 ( 1m ) 电阻有炸裂痕迹，将其焊下机重新复测时，一 端根脚从电阻根部脱开，这才发现因R161(1 )电阻 一 端脱开而接触不上，在收视过程中因伴音声或人 为振动使脱开点打火放电，从而造成火花干扰而干 扰图像和伴音，更换新 lI‘n 电阻后，干扰现象消失。 例 2 故障现象：收视效果差，有较严重的雪花噪点， 且彩色变淡，清晰度较差。 分析与检修：根据故障现象分析，故障大致在图 像中频通道电路或高频头电路。先测量 LA7688MN ⑥、@脚电压均为3．75V 左右，正常。测量高放 AGC 输出脚⑦脚电压 3．8V 也基本正常；检查高放 AGC@ 脚电压调整为 2．45V 基本符合要求，用螺丝刀金属 部分刮碰预中放管 VT101( 2SC2216) 基极，屏幕干扰 条纹不明显。改从声表面波滤波器 Z101( SF1357L) 输入端注入人体干扰信号，干扰噪波和条纹强度增 大，这说明问题就出在 VT101及其外围元件上，用代 换法代换 c1l8(0．01 ) 电容后故障排除。这表明 cll8性能变差或容量变小，从而使中频信号受阻或 损失过于严重所致。 例 3 故障现象：只有部分强台信号才可勉强收看，有 三分之一的有线台电视信号弱时基本无法收看，有 的只有横斜黑条而收不到信号。 分析与检修：测量相关脚电压未发现明显异常。 试用人体信号干扰法分段注入试机，从 LA7688MN ⑩、⑧脚注入人体干扰信号，屏幕干扰噪点和条纹明 显，凭经验估计 LA7688MN及其以后的电路故障可 能性不大；改从声表面波滤波器 Z101( sF1357L)输入 端加入人体干扰信号，噪波也正常。顺信号电路继 续向前检查，当从预中放 VT101(2SC2216) 基极注入 人体感应信号后，干扰噪波明显不足，怀疑该 v rlOl 可能不良，焊下机测量各极间正反向电阻无明显异 常，用万用表测其放大量，发现其放大倍数明显不 足，用一只正品新管 2sc2216代换后试机，收视效果 恢复正常。 检修过程表明，由于 VT101( 2SC2216) 放大量大 幅降低，从而使整机收视灵敏度严重下降而导致以 上故障。 例 4 故障现象：所有台都能收到，但噪波和雪花点大 而多，多数台收看时有“沙沙”噪音，颜色变淡 分析与检修：根据平时检修同类故障机经验，以 上故障有两种可能性比较大：一是 AGC 控制失常；二 是中频和高频输入、输出电路某元件性能变差。在 维修中当用手触及声表面波滤波器 Z101( SF1357L) 时，手感有温热感 ，与平时维修相比较，有微量温升， 于是怀疑可能 Zl01内部有漏电可能，拆下机测量极 间有漏电电阻，更换 Z101后试机，收视效果恢复正 常。 维修过程说明，Zl01内部漏电，所以将部分中频 交流信号短路到地，使信号电流大大降低而形成收 视效果变差。 例 5 故障现象_：能收到电视信号，伴音基本正常，但 雪花点密而多，屏幕上有白茫茫的雾状感，试将对比 度调至最大，图像也不清晰。 分析与检修：能收到电视信号说明整机电路基 本正常，从故障现象分析，故障属于灵敏度下降，应 重点检查与灵敏度有关的电路和元件。先测量与 AGC 有关的 LA7688A／N~)脚 RF AGC 电压输出端和 ②脚高放 AGC 电压调整端，发现均偏离正常值较多， 于是在②脚与⑩脚( 地)端各焊一根导线接于万用表 25V 挡，试调②脚外接的RF AGC 调整电位器 RP191 (20LQ) ，当使②脚电压恢复 2．4V 正常值时，发现图 像彩色均恢复最佳状态，复测⑦脚 RF AGC 电压输出 端也恢复至正常的3．6V 左右。这表明因某种原因， 使 RF AGC 凋整参数发生变化，从而使高放 AGC 受 控偏离最佳值而导致收视灵敏度下降。 例 6 故障现象：开机只能收看 1 ～2 分钟，之后变为 《电视机)'2． 0O2( 下) 附录 · 393 · 维普资讯 http://www.cqvip.com www.520101.co 蓝屏，用手机去掉蓝屏后图像、伴音均能恢复正常。 分析与检修：去掉蓝屏图像、伴音能恢复正常， 说明 LA7688MN 图像中频通 道电路 正常。测量 LA7~ 8MN⑤脚电压为 4．7V 正常，若 LA7688MN内 部识别电路检测到无信号时，其⑤脚电压值应下跳 至 1．2V 左右。由此看来，故障在 LA7688A／N@脚外 接的蓝屏控制电路，检查由 VT606(2SC1815) 、VT607 (2SC1815) 、R340(33 ) 、R653(33 ) 、C621(0．01 ) 、 R655( 1 )等元件组成的蓝屏控制电路，结果测得 v r6o7的集电极和发射极间正、反向电阻均很小，更 换 VI160r7(2SCl8l5)后试机，故障排除。 由于 v r6o7 c、e极接近短路，使 VT606 截止、 嘲 导通使 cPU@ 脚为低电平 0．6V 左右，CPU误 认为无信号而发出蓝屏指令显示蓝屏，由于只是蓝 屏控制电路故障，所以用遥控器去掉蓝屏后，图像、 声音便恢复正常。 例 7 故障现象：开机无图像、无声音，满屏呈现蓝光 栅，用遥控去掉蓝屏后能瞬间出现图像和伴音，但很 快出现画面扭曲，伴音出现噪音。数秒后图像消失。 分析与检修：根据故障现象，试机检查，怀疑 AFT 电路 有故 障 的 可 能性 较大。于 是直 接 在 LA7688 脚与地端各焊一根线接于万用表 25V 挡，开机后试转换节目，发现⑦脚为固定的 7．5v 电 压( 正常时应在2v ～7V 间变化) ；进一步检测@脚电 压为4．4v( 正常时应为4。8V 左右) ；测量④脚电压为 4．IV(正常时为4．8V) 。先检查⑦脚外围元件 R175 (220k0) 、Rl76( 120Lq) 、R177( 330k~ ) 均无异常，用代 换法代换电容 C177(0．001 ) rd试机故障排除。 检修过程表明由于滤波电容 C177 漏电，从而导 致AFT 电压始终处在较高值，使AFT 失控，造成高频 头频率不能与电压频率自动同步跟踪而出现频漂。 例 8 故障现象：无图像、无伴音、显示蓝屏。 分析与检修：去掉蓝屏观察，为满屏雪花点无图 像，伴音有明显杂音。根据去掉蓝屏有正常雪花噪 点分析，故障大致在高、中频电路中。测量中放电路 LA7688MN(~) 、⑧、⑦、⑩脚电压，③脚为 0．4V，⑧脚为 4．2V，⑦脚为 2．6V ～6．6V、⑩脚为3．4V。③脚和⑧ 脚正常时电压应分别为 3．8V 和 2．9V，于是改测以上 两脚对地电阻，发现③脚只有 2．0Lq( 正常在 l0 ～ 11．5k ，检查③脚外 围元件 C175( 0．47~r／5ov ) 、 R173(3900) ，测得 C175 有漏电现象，更换后故障排 除。 例 9 故障现象：初开机无图像、无声音，呈现较暗光 栅和稀疏噪点，之后变为蓝屏，去掉蓝屏时变为黑 屏。 分析与检修：根据故障现象，估计故障部位大致 在中放电路。用万用表 R × l 挡将副表笔接地，正表 笔断续碰触 LA7688A／N⑩脚，光栅有明暗变化，但反 应较正常时弱很多，估计可能中放增益控制减弱，测 量 LA7688A／N@脚 IF AGC 滤波端直流电压只有0．5V 左右(正常应为4．7V 左右) ，检查外围滤波电容 C162 (0．47vF／16V) ，测量发现该电容已接近击穿短路，用 新品正规电容更换后故障排除。维修过程表明，故 障是由于 c162击穿接近短路，使中频增益大为下降 所致。 例 10 故障现象：开机无图像、无声音，显示蓝屏，去掉 蓝屏后光暗，无图像、有少量雪花噪点。 分析与检修：手持螺丝刀金属部分，从 LA7~ 8M N⑩脚注入人体感应信号，光栅干扰明显强烈；改从 LA7688MN(~)脚、VTI83(2SAl015)基极分别注入碰触 干扰信号均无明显反映，试验说明，故障大致在 VTI83与 LA7688MN⑩ 脚之 间的电路 中，先检查 VTI83及其外围元件 R192( 1m ) 、R194(2．2 ) 、C191 ( 1／ ~ ／50V) ，发现 VTl83(2sAl0l5)集电极与发射极之 间正、反向电阻均为 12012 左右，判断该 VTI83 已损 坏，更换后故障排除。 由于VTl83(2SAl0l5)c、e极之间正、反向电阻均 大幅减小，使视频回送信号被短路到地，所以无图 像、无声音，光栅变暗。 例 l l 故障现象：开机后无图像、无声音，显示蓝屏，去 掉蓝屏后图像出现，但干扰严重。 分析与检修：接修后反复试机检查，发现去掉蓝 屏后有不同步的图像信号，重新试选节目，能收到正 常节目，但台位错乱，初步判断故障与选台电路或高 频调谐器不 良有关。于是先检查调谐器各端子电 压，测得 AFC 端子电压只有0．25V 左右且不稳定( 正 常为5．3V) ，检查外围 R101(47n ) 、Rl02(47 ) 、C106 (47vF／16V)等元件，发现 R101一端有明显的裂纹，估 计该处是故障点，重新补焊后试机，故障排除。 例 12 故障现象：开机三无，但关机时屏幕中间部位有 亮点闪烁。 分析与检修：根据关机时能出现亮点判断，电源 LA7688MN③脚是中频鉴频电路的 自动相位控 和扫描电路有故障的可能性不大，故重点检查中放 制滤波端，若该电路元件不良将导致中频不能检出， 解码电路。测量中发现 LA7688M 4i》、@脚电压明显 轻则产生干扰影响图像质量；重则无图像、无伴音。 偏低，其中④脚为 1．5V；@脚只有O．1v 左右(正常时 · 394 · 《电视机~2002(下)附录 维普资讯 http://www.cqvip.com www.520101.co 均应为7．6V 左右) ，检查④、⑧脚外围电路，发现⑧ 脚与@脚(地端)跨接的电容 c169(0．01 )击穿接近 短路，更换 C169 后试机故障排除。不难判断和分 析，由于 C169 击穿后，直接将@ 、⑥脚供电对地短 路，所以电压大跌甚至为0V 而导致以上故障。 例 l3 故障现象：开机后光栅、伴音均正常，但图像无 彩色。 分析与检修：根据无彩色故障，重点检查彩色解 码电路和彩色控制电路。在 PAL 制测量 LA7688MN 0 脚为低电平 0V，测量⑨、⑩、@ 、◎ 脚电压分别为 3．6V、0 ．45V、2．4V、3．9V ，而正常时⑩脚应为 1．5V 一 2．8V、@脚应为 3．9V，◎ 脚应为 1．4V 左右。因⑩脚 为色饱和度控制输入，怀疑其控制电路异常，测量 ∞ 脚电压为 1．6V ，因色饱和度最低时②脚电压 一 般为0．64V 左右，故障除 CPU 不 良的可能性。检 查控制回路中的 、， D606 1N4148) 、C623( 1ot~／16v ) 、 R6o6(1OkQ) 、R353( 1k~2) 、C314(0．01 )等未见异常， 说明色饱和度控制电路无问题。测量 LA7688@脚色 度 APC滤波端电压为 oV，正常时应为3．9V 左右，改 测@脚对地电阻只有几百欧姆，于是估计@脚外围 元件有击穿短路可能，如无短路时，正常阻值应在 10k~2以上，最后检查出 C342(0．01 ) 击穿，接近短 路。更换 C342后故障排除。 例 14 故薄现象：开机黑白图像和伴音均正常，但无彩 色。 分析与检修：接机后进行制式切换，试机仍无彩 色。测量 LA7688MN 与彩色相关⑩、⑨、④、@ 、◎ 、 @等脚电压并检查外围元件，未发现异常和可疑点。 测量彩色延迟电路 I~ 8995o⑥、⑩脚和行逆程输入端 0 脚电压，发现⑩脚和⑥脚均为0V，说明供电电路异 常。检查供电电路 R378( 120Q) 、Ⅶ 78(5．1v) 、c378 (47p． F／10V) 、0 72( 0．01【 ) ，结果发现 R378 焦黄，这 表明该部分电路中肯定有元件击穿短路，最后检查 出Ⅶ 78(5．1V)稳压二极管击穿短路，由于其击穿 导致 LA7688MN~) 、@脚电压均大幅度下跌；其中④ 脚为 V、C供电端，所以彩色电路因供电不足而未工 作形成无彩色故障，更换后彩色恢复正常。 例 15 故障现象：开机后伴音、黑白图像均正常，但无 波电容严重漏电，更换后彩色恢复正常。在此值得 一 提的是，当C190 开路或一端脱焊后也会产生无彩 色或蓝屏故障，实际检修中应引起注意。 例 l6 故障现象：其他基本正常，但无彩色。 分析与检修：根据无彩色重点测量 LA7688MN 与彩色相关脚位电压以发现疑点，测量⑨ 、@ 、@脚 电压无异常；测量中发现⑩、@ 脚电压分别为 0．35V (正常 2V 一2．7V)和3．4V(正常为3．8V) ，均较正常值 偏低。检查 LA7688MN(I~ 脚至 CPU②脚之间的色饱 和度控制电路元件、未见异常。根据◎ 脚电压也偏 低怀疑外接晶体Z342(4．43MH~)不良，试代换后彩色 恢复正常。在实际维修中，有时晶体损坏后，接晶体 的脚位电压无明显异常，可通过检测该脚的正、负向 电阻或转换制式判断，若PAL 制无彩时一般为7--342 (4．43MHz)晶体不良或损坏，在 NTSC 制无彩时多为 Z341(3．58MHz)晶体不良或损坏。 例 l7 故障现象：初开机时有黑白图像，约半分钟后变 为蓝屏，去掉蓝屏后黑白图像和伴音均正常。 分析与检修：测量 LA7688MN⑩脚电压为低电 平，表明电视机工作在 PAL 制。试将色饱和度调至 最大仍无彩色。在蓝屏状态下测量 LA7688MN~)脚 为 1．2V，结合图像半分钟左右变为蓝屏分析，说明是 LA7688MN识别到无信号后而造成蓝屏的。于是测 量全电视信号输入端⑩脚电压为 2．1V 左右(正常为 3．4V) ，这表明因电压低而同步头幅度不足所致。检 查 LA7688MN⑩脚外围元件 VT183 (2SA1015) 、C191 ( 1／ Az／50V) 、R192( 1id2)等元件，发现 C191明显漏电， 更换 C191( 1f ／50V)后故障排除。 例 18 故障现象：初开机图像伴音均正常，约几分钟后 伴音消失。有时开机有图像、无伴音。 分析与检修：先用万用表 R × 10 挡红表笔接地， 用黑表笔从 LA7688MN伴音输出端⑦脚注入干扰信 号，扬声器有“喀喀”声，说明⑦脚以后的音频电路无 问题。测量音频滤波端④脚电压只有 0．5V 左右(正 常应为 2．0V) ，测得@ 、⑦脚直流电压正常。检查 LA7688MN④脚外围滤波电容 c176( 1gF／50V) ，测量 其容量发现严重漏电，更换新电容后故障排除： 例 19 彩色。 故障现象：开机后彩色、图像都正常，但无伴音。 分析与检修：首先测量解码电路 LA7688MN 与 分析与检修1通电开机，从 LA7688A／N@ 脚音频 彩色相关的⑩、@ 、@ 、⑩、⑥、⑨、@各脚电压，发现 输出脚注入人体感应信号，扬声器中干扰声正常。 ⑩脚电压只有0。25V( 正常为 2．0v 左右) ，⑨脚电压 分别测量 LA7688MN④ 脚电压为 0．05V、@ 脚为 下跌至0．5V 左右( 正常为3．6V) 。分别检查⑩脚和 2．0V、@脚为0．65V、⑦脚为6．4v ，很显然除@脚电 ⑨脚外围元件，检查出⑨脚外接的C190( 1 E／50V)滤 压正常外，其余都不正常。④脚正常时(下转4lO页) ‘ 电视机》2002(下) 附录 - 395 · 维普资讯 http://www.cqvip.com www.520101.co ①脚无 + 300V 电压，但⑨脚有启动电压，推测是 VDg01、R909、PO02、3901中有开路元件。检查发现限 流电阻 R909开路，但 IC901内开关管并未击穿损坏。 更换 R909后．开关电源启动工作，+ 125V 电压正常， 但+ 8v 电压只有 2v 左右，行扫描电路不工作，电视 机仍“三无”。 测量 12V．三端稳压器 IC903( 7812) 输 出端的 + 12V电压正常，断开 8V 三端稳压器 IC904( 7808) 的 负载后，测其输出端电压仍偏低于正常值8v 许多，判 断是 IC904 内部损坏，更换新的稳压器后，故障排除 例 4 机型：福日HFE-29P7o型机 故障现象：开机后电源指示灯亮，但无光栅、无 图像、无伴音。 分析与检修：电源指示灯亮，说明开关电源电路 已振荡工作。测量开关电源各路输'出电压为待机状 态值，但微处理器 IC101@脚有开机高电平输出，判 断故障在待机控制电路或 16V 短路保护、伴音功放 过流保护电路。 检流过程中发现，若将三极管 V'I956 的集电极 对地短路时，+ 125V 电压恢复为正常值，说明故障在 V'I956、VTl10A 及有关外围元件。经查是 V~1956 的集 电结(b、c 极之间)击穿损坏，发射结( b、e极之间) 开 路损坏。更换 VT956后，故障消失。 ’ ， ， ， ， ' ， ， ， ， ， ’ ， ， ， ， ' ， ， ， ， ， ’ ， ， ， ， ' ， ， ， ， ， ’ ， ， ， ， ' ， ， ， ， ， ’ ， ， ， ， ’ ， ， ， ， ， ’ ， ， ， ， ' ， ， ， ， ， ， ， ， ， ， ' ， ， ， ， ， ， ( 上接 395页)应为2．9V，@脚正常为3．0V，⑦脚正常 正常。 为3．5V。根据所测量电压数据估计，故障在④脚和 ⑩脚外电路的可能性较大，否贝lJ可能 LA7688MN损 坏。测量④脚对地电阻符合要求；测量④脚对地电 阻正、反向均为2．8I 左右(正常大于 lOI【 Q) ，测量@ 脚外接电容 c168( 1~ ／5ov )已明显漏电，更换后伴音 恢复正常。 例 2o 故障现象：接收6．0MI-lz 的香港台时，有时伴音 杂乱，有明显噪声，有时无伴音。 分析与检修：因只在接收 6．0MI-lz 节目时才出现 噪音或无声故障，初步判断故障在伴音制式切换电 路。测量切换控制管 VT201(2SCl8l5)各极电压发现 c 极无电压；测量二极管 VD202( MA8． 58) 正极也无电 压。正常时VT201集电极应为 10g 左右，VD202正端 应为 1．5V 左右。检查VT201 c极供电电路元件无异 常；测量 VT201 c、e极正、反向电阻接近短路，拆下 VT201检查，其 c、e极已击穿，更换同型号三极管后 试机，故障排除。 例 21 ， 故障现象：自动搜索选台不存台，台号不递增， 无图像但有杂音，l 一2分钟左右显示蓝屏。 分析与检修：因搜不到台，故测量 丑rr 端子电压 能在0 30V 间正常变化。检查高、中放 AC_,C 电路， 测得高频头 AC,C 端子电压为 6．2V ，且不随调台变 化，根据经验，正常情况下，该 AC,C 电压随台位变化 应在 2．0g 一6．0g 变化；进一步检测 LA7688MN~ 脚 RF AGC输出端电压为0V ，正常时该脚电压也应在 2．0V 一6．0V 变化。检查⑦脚外 围电路发现 R169 (5．6l ) 电阻已开路，更换同阻值电阻后试机，一切 · 4 lO t· 例 22 故障现象：初开机图像、声音均正常，几秒钟后 彩色消失，图像扭曲且模糊不清，有时变为蓝屏。 分析与检修：根据经验，此现象多为图像中频鉴 频电路、AFT 电路或高频头不良而产生频漂所致，其 中中频鉴频电路不良最为常见。于是试在 LA7688M N⑤、⑥脚之间并联一只 XtB8MHz 周通试机，一切恢 复正常。说明是⑤、⑥脚外接的IJc 中频谐振回路失 谐所致，换一只新中周 Tl70(Tf )稍微做调整后电 视机恢复正常。根据经验，应急修理或无原中周更 换 时，可 直接 在 LA7688MN⑤、⑥ 脚 并 接 一 只 XP38MHz周通即可。实践证明，此法快速有效，并且 可避免同类故障再次发生。感兴趣的同行们不妨试 试看。 例 23 故障现象：光栅右侧有一条黑带，整幅画面左移 2em一3em，右侧露出 2em一3era 黑竖带，画面上边还 叠加了左边反射的图像，有时画面中央有一条竖亮 带，且无字符显示。 分析与检修：根据故障综合分析均与行逆程脉 冲异常有关，说明行逆程脉冲回路有故障。测量 LA7688MN@脚行逆程脉冲输入端电压为0．6V(正常 应为 1．3V 左右) ；测量 R408 ( 6 ．81f l／2W) 、R468 ( 10k12) 、m64( 10kQ) 三只电阻的公共点交流电压值 为or (正常应为 20V) ，测量行输出变压器⑩脚交流 电压为39．4V，正常。检查该段电路和元器件，检查 出 R408(6 ．8kD／2W) 电阻已开路，更换同规格电阻后 故障排除。 《电视机) 2o02(下)附录 维普资讯 http://www.cqvip.com www.520101.co
