I2C专线 高压打火是引起彩电总线数据变化的主要原因

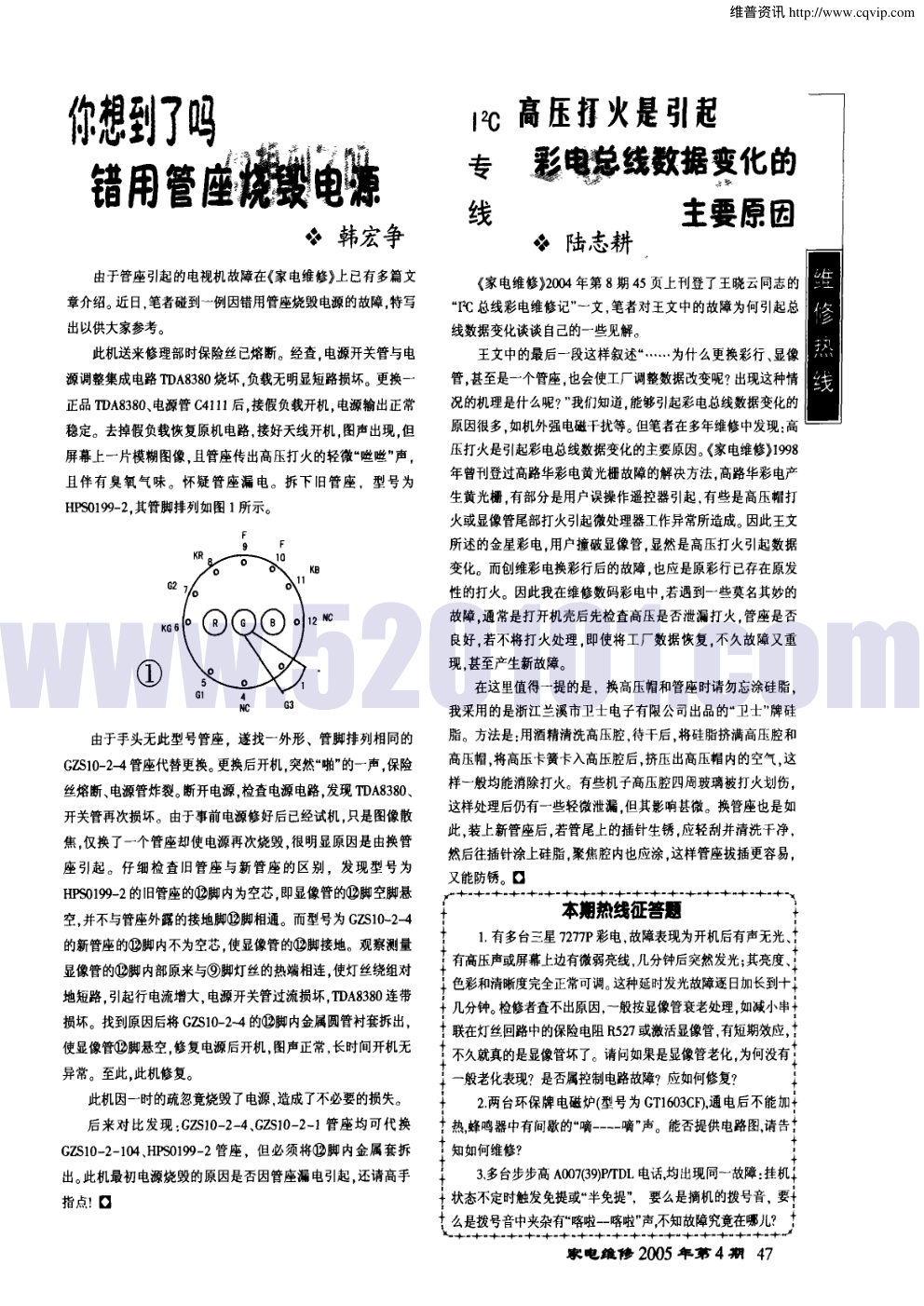

． ： ◆ 韩宏争 由于管座引起的电视机故障在《家电维修》上已有多篇文 章介绍。近日．笔者碰到一例因错用管座烧毁电源的故障，特写 出以供大家参考。 此机送来修理部时保险丝已熔断。经查．电源开关管与电 源调整集成电路TDA8380 烧坏，负载无明显短路损坏。更换一 正品 TDA8380、电源管 C4111后。接假负载开机。电源输出正常 稳定。去掉假负载恢复原机电路，接好天线开机，图声出现，但 屏幕上一片模糊图像．且管座传出高压打火的轻微“ 咝咝” 声， 且伴有 臭氧气 味 。怀疑 管座漏 电。拆下 旧管座 ，型 号为 HPS0199—2．其管脚排列如图 1所示。 G2 KG 6 ① I(B I 2 Nc 由于手头无此型号管座．遂找一外形、管脚排列相同的 Gzs10—2__4管座代替更换。更换后开机，突然“ 啪” 的一声，保险 丝熔断、电源管炸裂。断开电源 ，检查电源电路，发现 TDA8380、 开关管再次损坏。由于事前电源修好后已经试机，只是图像散 焦，仅换了一个管座却使电源再次烧毁，很明显原因是由换管 座引起 仔细检查旧管座与新管座 的区别，发现型号为 HPS0199—2 的旧管座的⑥脚内为空芯．即显像管的⑥脚空脚悬 空．并不与管座外露的接地脚⑩脚相通。而型号为GZS10—2__4 的新管座的⑥脚内不为空芯，使显像管的⑥脚接地。观察测量 显像管的⑩脚内部原来与⑨脚灯丝的热端相连，使灯丝绕组对 地短路 ．引起行电流增大 ．电源开关管过流损坏，TDA8380连带 损坏。找到原因后将 GZS10—2一_4 的⑩脚内金属圆管衬套拆出， 使显像管⑩脚悬空，修复电源后开机，图声正常，长时间开机无 异常。至此 ，此机修复。 此机因一时的疏忽竟烧毁了电源 ．造成了不必要的损失。 后来对 比发现 ：GZS10—2—4、GZS10—2一l 管座均 可代 换 GZS10—2—104、HPS0199—2 管座。但必须将⑥脚内金属套拆 出。此机最初电源烧毁的原因是否因管座漏电引起 ，还请高手 指点! l 2c 高压jlf火是引起 = 薯蔓 i 专 萋 蟹 化的 线 i| l | 茔要 凰 奄 陆惠耪 《家电维修~2oo4 年第8 期 45 页上刊登了王晓云同志的 “I2C 总线彩电维修记”一文．笔者对王文中的故障为何引起总 线数据变化谈谈 自己的一些见解。 王文中的最后一段这样叙述“ ⋯⋯ 为什么更换彩行、显像 管，甚至是一个管座，也会使工厂调整数据改变呢? 出现这种情 况的机理是什么呢? ”我们知道．能够引起彩电总线数据变化的 原因很多，如机外强电磁干扰等。但笔者在多年维修中发现：高 压打火是引起彩电总线数据变化的主要原因。《家电维修》l 998 年曾刊登过高路华彩 电黄光栅故障的解决方法．高路华彩电产 生黄光栅．有部分是用户误操作遥控器引起 ．有些是高压帽打 火或显像管尾部打火引起微处理器工作异常所造成。因此王文 所述的金星彩电，用户撞破显像管，显然是高压打火引起数据 变化。而创维彩电换彩行后的故障。也应是原彩行 已存在原发 性的打火。因此我在维修数码彩 电中，若遇到一些莫名其妙的 故障 。通常是打开机壳后先检查高压是否泄漏打火 ，管座是否 良好 ，若不将打火处理 ，即使将工厂数据恢复，不久故障又重 现，甚至产生新故障。 在这里值得一提的是．换高压帽和管座时请勿忘涂硅脂． 我采用的是浙江兰溪市卫士电子有限公司出品的“ 卫士”牌硅 脂。方法是：用酒精清洗高压腔，待干后，将硅脂挤满高压腔和 高压帽，将高压卡簧卡入高压腔后，挤压出高压帽内的空气，这 样一般均能消除打火。有些机子高压腔四周玻璃被打火划伤， 这样处理后仍有一些轻微泄漏．但其影响甚微。换管座也是如 此．装上新管座后，若管尾上的插针生锈，应轻刮并清洗干净， 然后往插针涂上硅脂，聚焦腔内也应涂，这样管座拔插更容易， 又能防锈。 I 本期热线征答题 ； t 1．有多台三星7277P彩电，故障表现为开机后有声无光、： 有高压声或屏幕上边有微弱亮线，几分钟后突然发光 ；其亮度 、 色彩和清晰度完全正常可调。这种延时发光故障逐日加长到十； + 几分钟。检修者查不出原因，～般按显像管衰老处理，如减小串+ t 联在灯丝回路中的保险电阻IL527或激活显像管，有短期效应，： 不久就真的是显像管坏了。请问如果是显像管老化，为何没有 j 一般老化表现? 是否属控制电路故障? 应如何修复? ； + 2．两台环保牌电磁炉(型号为GT1603C ，通电后不能加+ t 热， 蜂鸡器中有间歇的“嘀一 一嘀”声。能否提供电路图， 请告? ÷ 知如何维修? ÷ i 3、多台步步高A007(39)P／ TDL 电话， 均出现同一故障：挂机； } 状态不定时触发免提或“半免提”，要么是摘机的拨号音，要+ t 么是拨号音中夹杂有“喀啦一喀啦”声， 不知故障究竟在哪儿? ? 、 + - + - + - + - + - + - + - + 一+ - + 一+ - + 一— 一+ - + 一— 一+ 一+ - — · 家 电 维 修 20o5 ；Jr--~ ；4 期 47 0 § ￡ # 譬 ≯l躅-I闰 鑫 ^¨¨H r 管 J=’ 口口 到 用 想 j}l旧 名 维普资讯 http://www.cqvip.com www.520101.co
