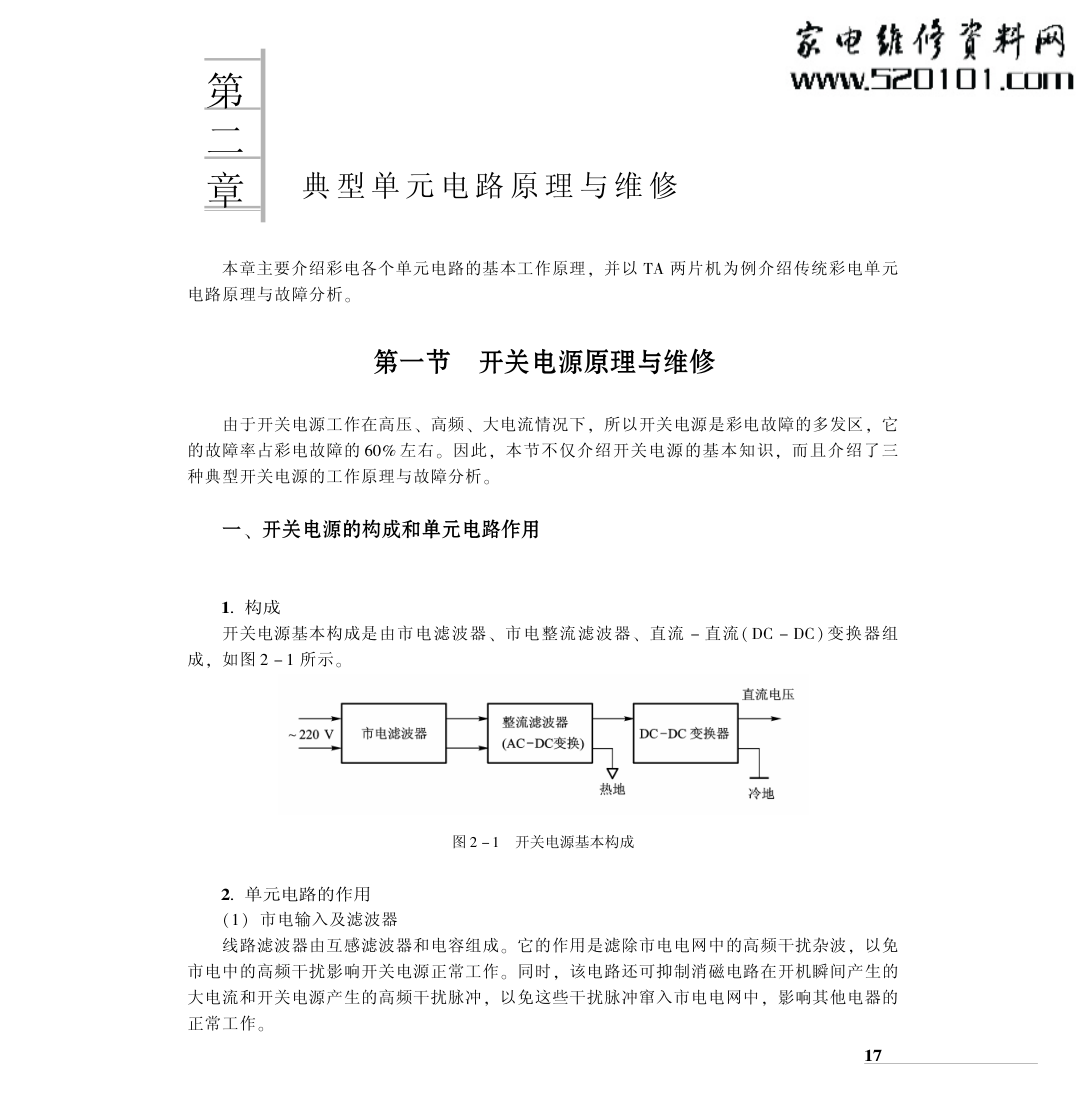

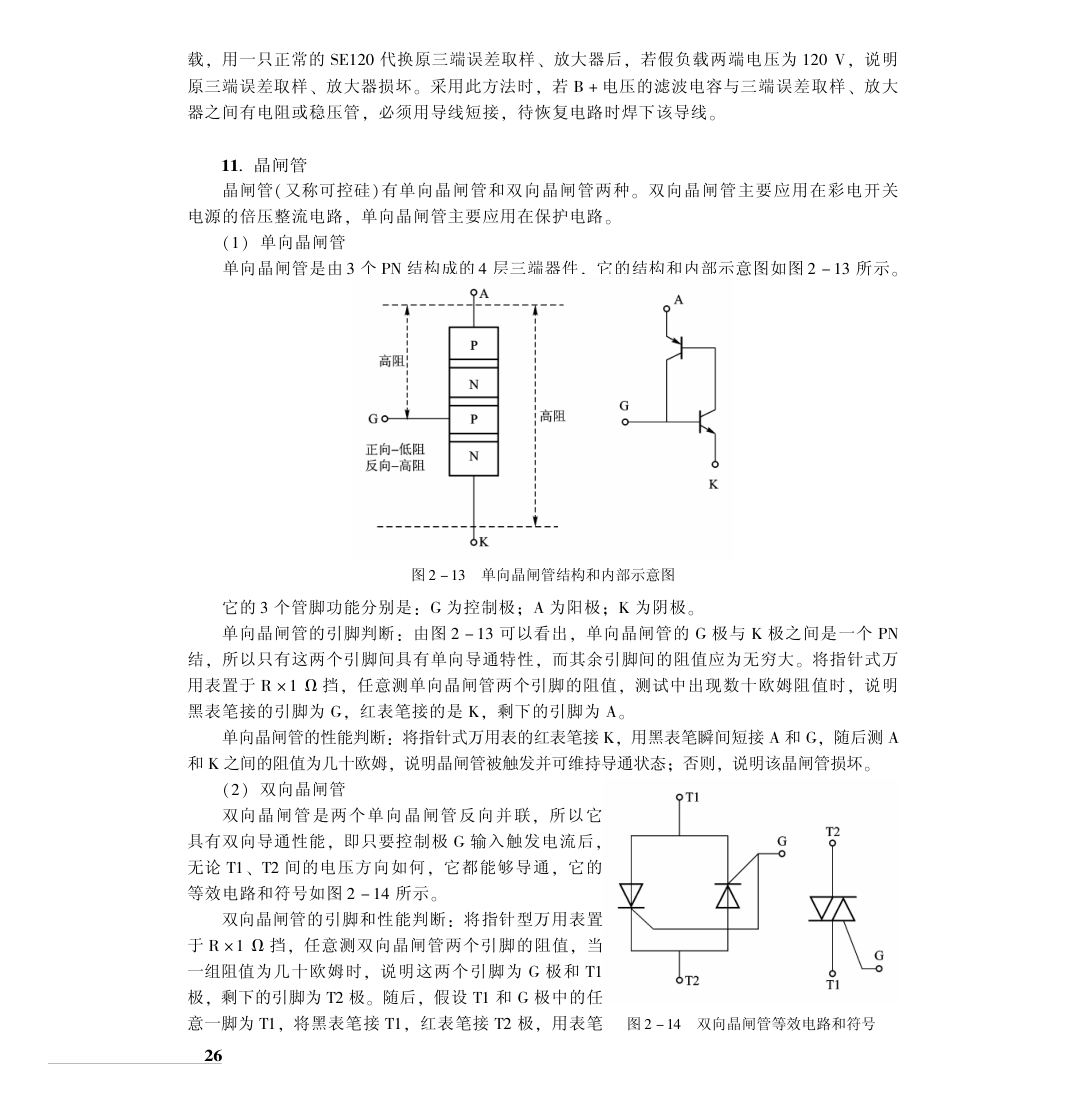

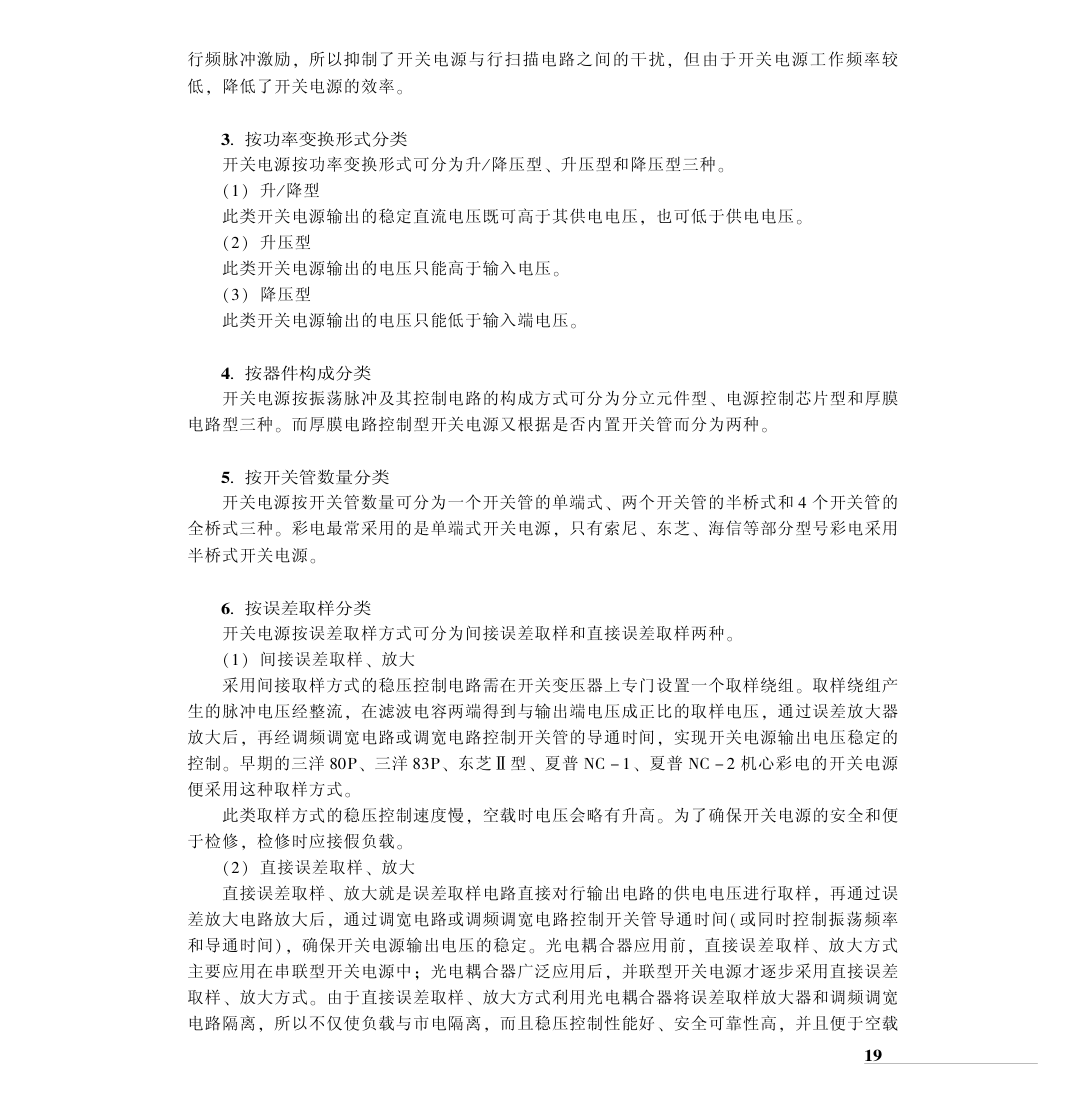

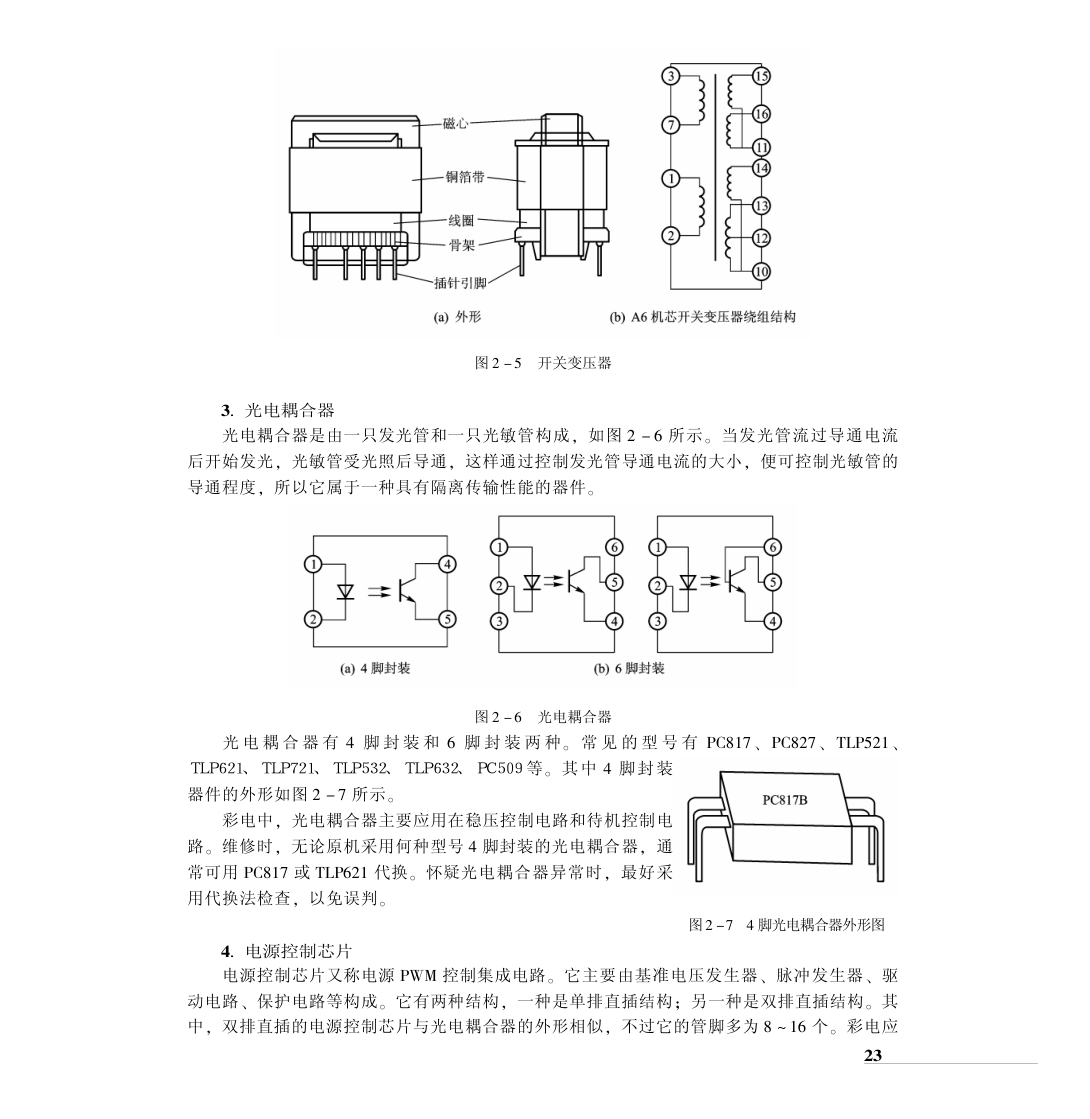

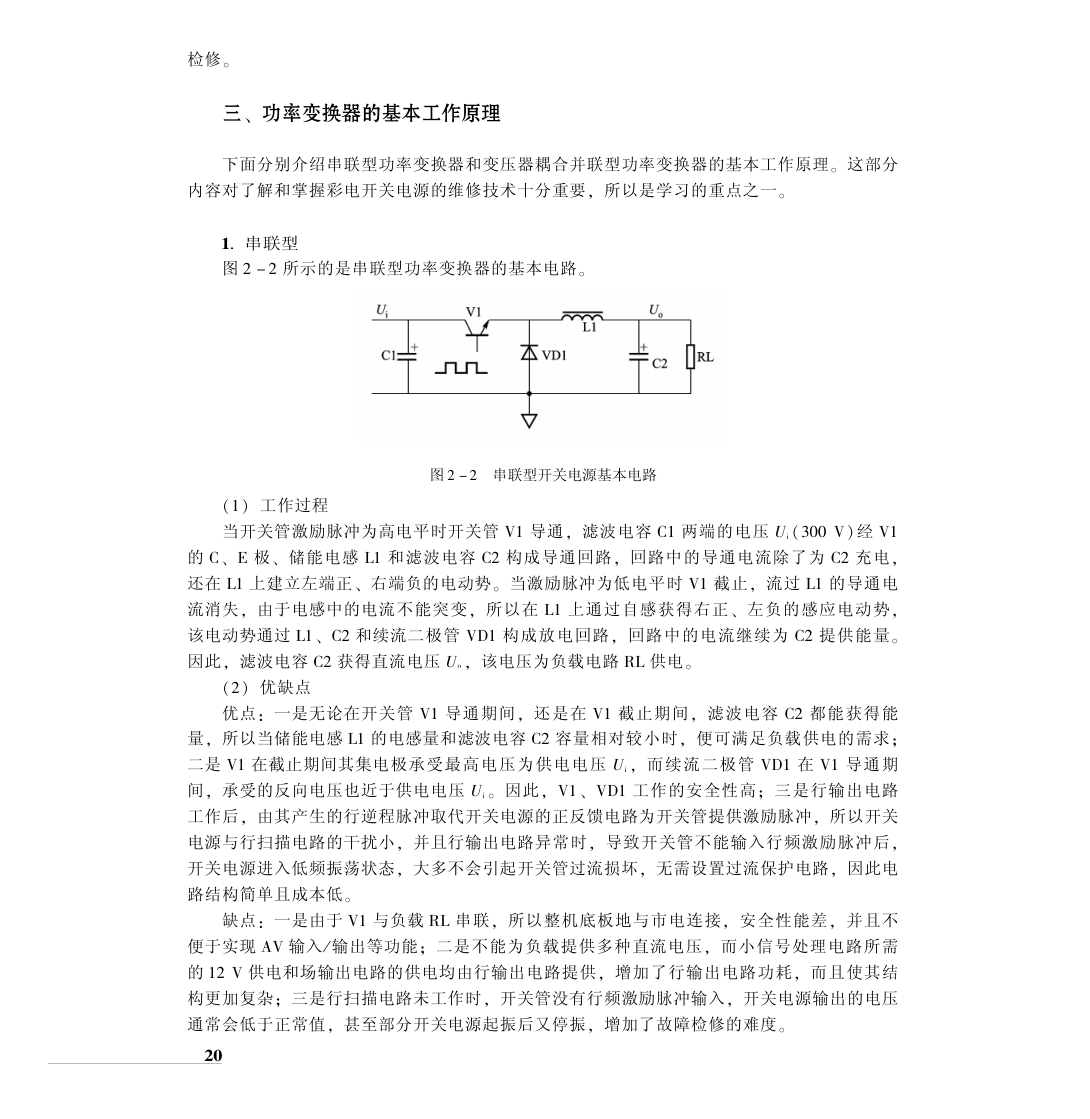

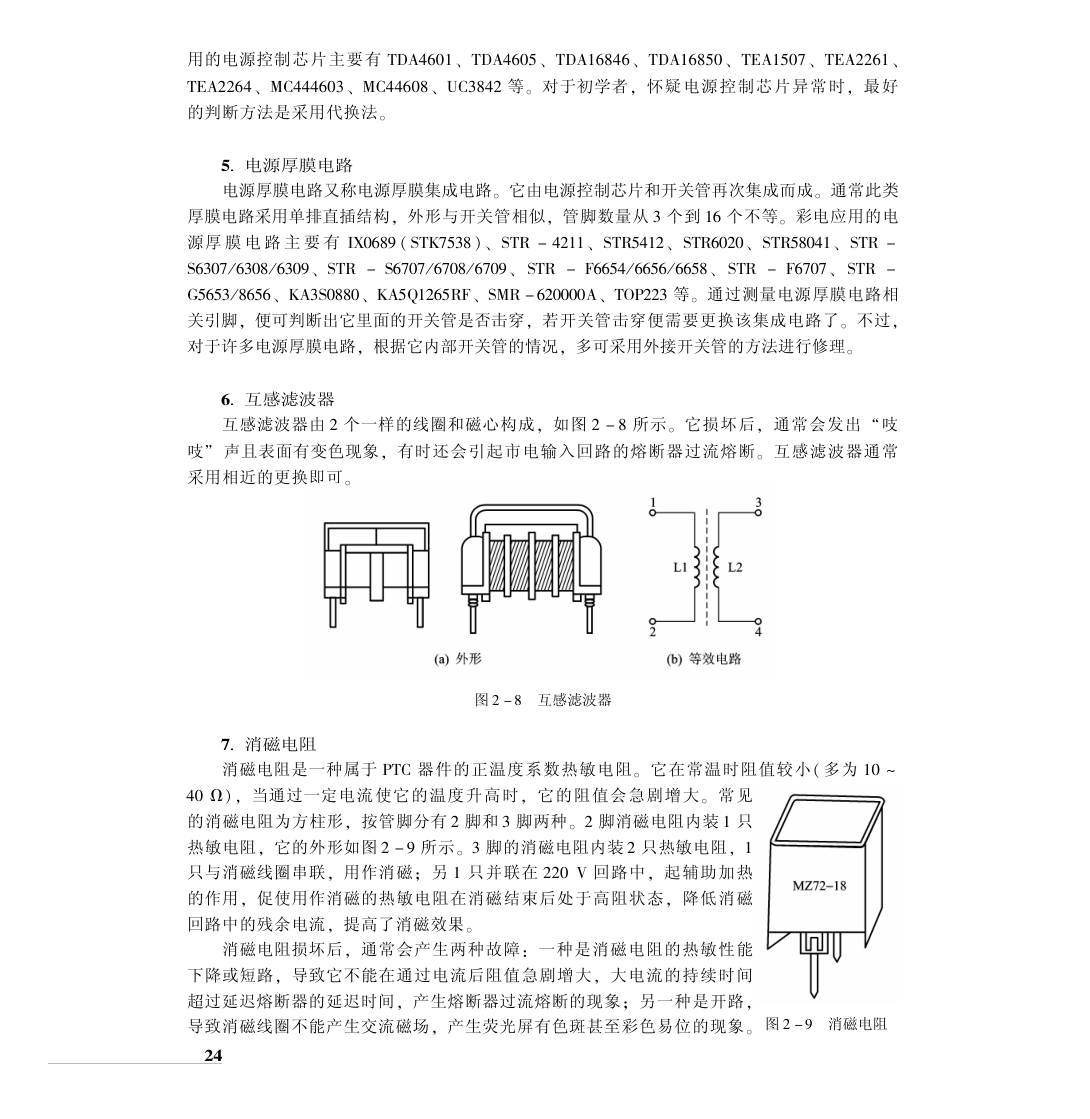

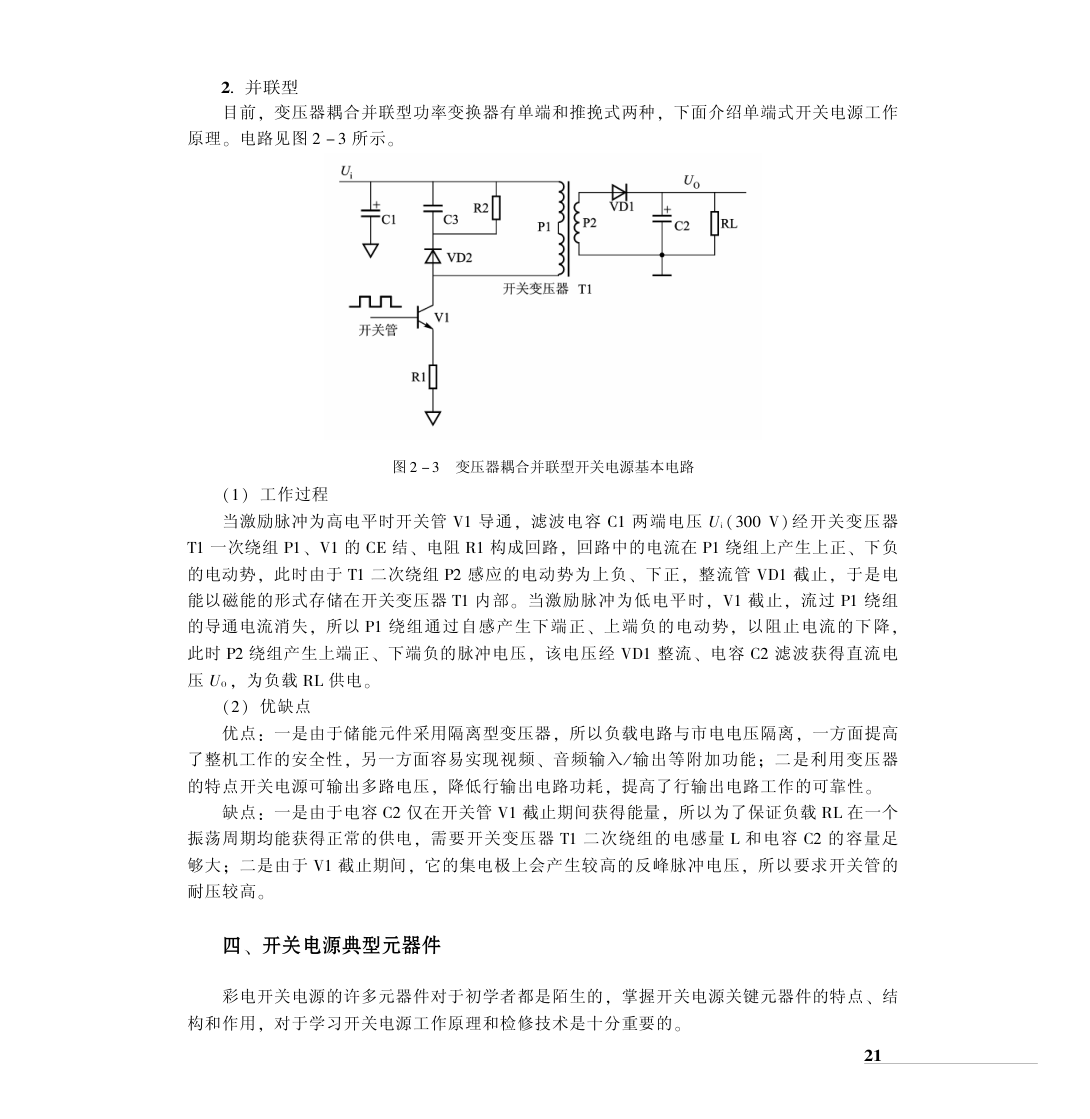

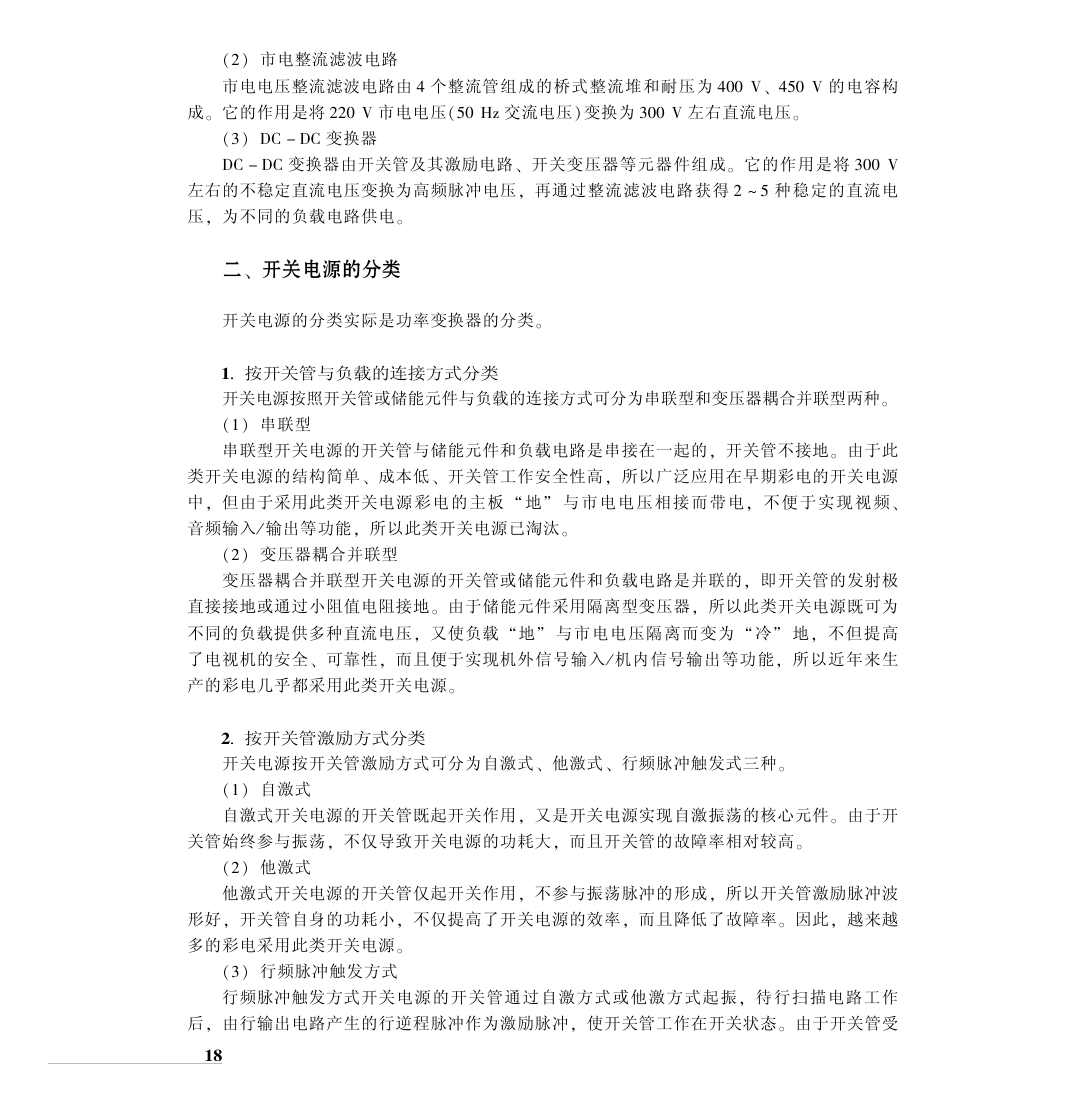

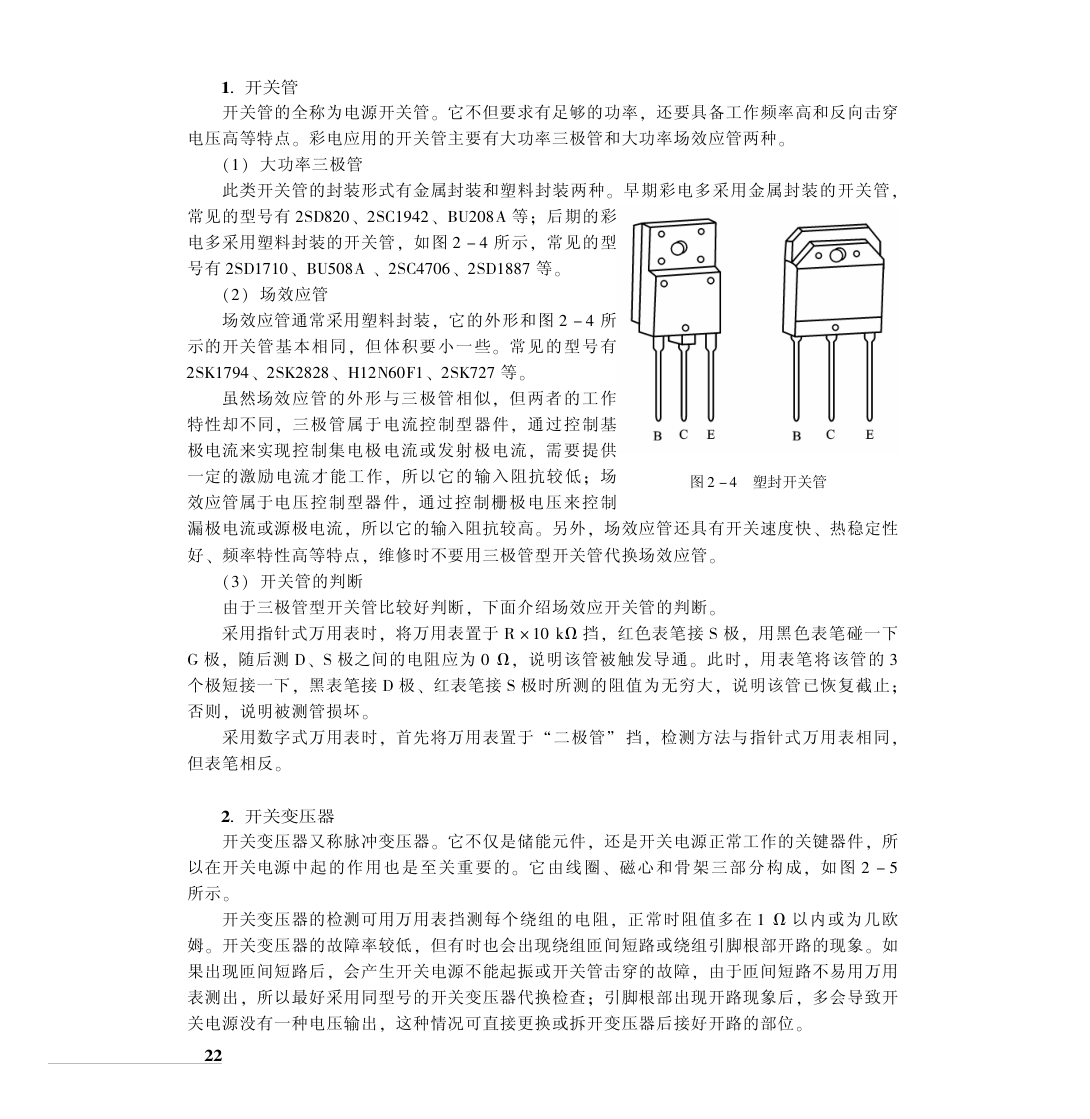

17 　 　 第 二 章 　 典 型 单 元 电 路 原 理 与 维 修 　　本章主要介绍彩电各个单元电路的基本工作原理， 并以 ＴＡ 两片机为例介绍传统彩电单元 电路原理与故障分析。 第一节　开关电源原理与维修 　　由于开关电源工作在高压、 高频、 大电流情况下， 所以开关电源是彩电故障的多发区， 它 的故障率占彩电故障的 ６０％左右。 因此， 本节不仅介绍开关电源的基本知识， 而且介绍了三 种典型开关电源的工作原理与故障分析。 　　一、 开关电源的构成和单元电路作用 　　1畅构成 　　开关电源基本构成是由市电滤波器、 市电整流滤波器、 直流 －直流（ ＤＣ －ＤＣ） 变换器组 成， 如图 ２ －１ 所示。 图 ２ －１　开关电源基本构成 　　2畅单元电路的作用 　　（１） 市电输入及滤波器 　　线路滤波器由互感滤波器和电容组成。 它的作用是滤除市电电网中的高频干扰杂波， 以免 市电中的高频干扰影响开关电源正常工作。 同时， 该电路还可抑制消磁电路在开机瞬间产生的 大电流和开关电源产生的高频干扰脉冲， 以免这些干扰脉冲窜入市电电网中， 影响其他电器的 正常工作。 18 　 　　（２） 市电整流滤波电路 　　市电电压整流滤波电路由 ４ 个整流管组成的桥式整流堆和耐压为 ４００ Ｖ、 ４５０ Ｖ 的电容构 成。 它的作用是将 ２２０ Ｖ 市电电压（５０ Ｈｚ 交流电压）变换为 ３００ Ｖ 左右直流电压。 　　（３） ＤＣ －ＤＣ 变换器 　　ＤＣ －ＤＣ 变换器由开关管及其激励电路、 开关变压器等元器件组成。 它的作用是将 ３００ Ｖ 左右的不稳定直流电压变换为高频脉冲电压， 再通过整流滤波电路获得 ２ ～５ 种稳定的直流电 压， 为不同的负载电路供电。 　　二、 开关电源的分类 　　开关电源的分类实际是功率变换器的分类。 　　1畅按开关管与负载的连接方式分类 　　开关电源按照开关管或储能元件与负载的连接方式可分为串联型和变压器耦合并联型两种。 　　（１） 串联型 　　串联型开关电源的开关管与储能元件和负载电路是串接在一起的， 开关管不接地。 由于此 类开关电源的结构简单、 成本低、 开关管工作安全性高， 所以广泛应用在早期彩电的开关电源 中， 但由于采用此类开关电源彩电的主板 “ 地” 与市电电压相接而带电， 不便于实现视频、 音频输入 ／输出等功能， 所以此类开关电源已淘汰。 　　（２） 变压器耦合并联型 　　变压器耦合并联型开关电源的开关管或储能元件和负载电路是并联的， 即开关管的发射极 直接接地或通过小阻值电阻接地。 由于储能元件采用隔离型变压器， 所以此类开关电源既可为 不同的负载提供多种直流电压， 又使负载 “地” 与市电电压隔离而变为 “冷” 地， 不但提高 了电视机的安全、 可靠性， 而且便于实现机外信号输入 ／机内信号输出等功能， 所以近年来生 产的彩电几乎都采用此类开关电源。 　　2畅按开关管激励方式分类 　　开关电源按开关管激励方式可分为自激式、 他激式、 行频脉冲触发式三种。 　　（１） 自激式 　　自激式开关电源的开关管既起开关作用， 又是开关电源实现自激振荡的核心元件。 由于开 关管始终参与振荡， 不仅导致开关电源的功耗大， 而且开关管的故障率相对较高。 　　（２） 他激式 　　他激式开关电源的开关管仅起开关作用， 不参与振荡脉冲的形成， 所以开关管激励脉冲波 形好， 开关管自身的功耗小， 不仅提高了开关电源的效率， 而且降低了故障率。 因此， 越来越 多的彩电采用此类开关电源。 　　（３） 行频脉冲触发方式 　　行频脉冲触发方式开关电源的开关管通过自激方式或他激方式起振， 待行扫描电路工作 后， 由行输出电路产生的行逆程脉冲作为激励脉冲， 使开关管工作在开关状态。 由于开关管受 19 　 行频脉冲激励， 所以抑制了开关电源与行扫描电路之间的干扰， 但由于开关电源工作频率较 低， 降低了开关电源的效率。 　　3畅按功率变换形式分类 　　开关电源按功率变换形式可分为升 ／降压型、 升压型和降压型三种。 　　（１） 升 ／降型 　　此类开关电源输出的稳定直流电压既可高于其供电电压， 也可低于供电电压。 　　（２） 升压型 　　此类开关电源输出的电压只能高于输入电压。 　　（３） 降压型 　　此类开关电源输出的电压只能低于输入端电压。 　　4畅按器件构成分类 　　开关电源按振荡脉冲及其控制电路的构成方式可分为分立元件型、 电源控制芯片型和厚膜 电路型三种。 而厚膜电路控制型开关电源又根据是否内置开关管而分为两种。 　　5畅按开关管数量分类 　　开关电源按开关管数量可分为一个开关管的单端式、 两个开关管的半桥式和 ４ 个开关管的 全桥式三种。 彩电最常采用的是单端式开关电源， 只有索尼、 东芝、 海信等部分型号彩电采用 半桥式开关电源。 　　6畅按误差取样分类 　　开关电源按误差取样方式可分为间接误差取样和直接误差取样两种。 　　（１） 间接误差取样、 放大 　　采用间接取样方式的稳压控制电路需在开关变压器上专门设置一个取样绕组。 取样绕组产 生的脉冲电压经整流， 在滤波电容两端得到与输出端电压成正比的取样电压， 通过误差放大器 放大后， 再经调频调宽电路或调宽电路控制开关管的导通时间， 实现开关电源输出电压稳定的 控制。 早期的三洋 ８０Ｐ、 三洋 ８３Ｐ、 东芝Ⅱ型、 夏普 ＮＣ －１、 夏普 ＮＣ －２ 机心彩电的开关电源 便采用这种取样方式。 　　此类取样方式的稳压控制速度慢， 空载时电压会略有升高。 为了确保开关电源的安全和便 于检修， 检修时应接假负载。 　　（２） 直接误差取样、 放大 　　直接误差取样、 放大就是误差取样电路直接对行输出电路的供电电压进行取样， 再通过误 差放大电路放大后， 通过调宽电路或调频调宽电路控制开关管导通时间（或同时控制振荡频率 和导通时间）， 确保开关电源输出电压的稳定。 光电耦合器应用前， 直接误差取样、 放大方式 主要应用在串联型开关电源中； 光电耦合器广泛应用后， 并联型开关电源才逐步采用直接误差 取样、 放大方式。 由于直接误差取样、 放大方式利用光电耦合器将误差取样放大器和调频调宽 电路隔离， 所以不仅使负载与市电隔离， 而且稳压控制性能好、 安全可靠性高， 并且便于空载 20 　 检修。 　　三、 功率变换器的基本工作原理 　　下面分别介绍串联型功率变换器和变压器耦合并联型功率变换器的基本工作原理。 这部分 内容对了解和掌握彩电开关电源的维修技术十分重要， 所以是学习的重点之一。 　　1畅串联型 　　图 ２ －２ 所示的是串联型功率变换器的基本电路。 图 ２ －２　串联型开关电源基本电路 　　（１） 工作过程 　　当开关管激励脉冲为高电平时开关管 Ｖ１ 导通， 滤波电容 Ｃ１ 两端的电压 Uｉ （３００ Ｖ） 经 Ｖ１ 的 Ｃ、 Ｅ 极、 储能电感 Ｌ１ 和滤波电容 Ｃ２ 构成导通回路， 回路中的导通电流除了为 Ｃ２ 充电， 还在 Ｌ１ 上建立左端正、 右端负的电动势。 当激励脉冲为低电平时 Ｖ１ 截止， 流过 Ｌ１ 的导通电 流消失， 由于电感中的电流不能突变， 所以在 Ｌ１ 上通过自感获得右正、 左负的感应电动势， 该电动势通过 Ｌ１、 Ｃ２ 和续流二极管 ＶＤ１ 构成放电回路， 回路中的电流继续为 Ｃ２ 提供能量。 因此， 滤波电容 Ｃ２ 获得直流电压 Uｏ， 该电压为负载电路 ＲＬ 供电。 　　（２） 优缺点 　　优点： 一是无论在开关管 Ｖ１ 导通期间， 还是在 Ｖ１ 截止期间， 滤波电容 Ｃ２ 都能获得能 量， 所以当储能电感 Ｌ１ 的电感量和滤波电容 Ｃ２ 容量相对较小时， 便可满足负载供电的需求； 二是 Ｖ１ 在截止期间其集电极承受最高电压为供电电压 Uｉ， 而续流二极管 ＶＤ１ 在 Ｖ１ 导通期 间， 承受的反向电压也近于供电电压 Uｉ。 因此， Ｖ１、 ＶＤ１ 工作的安全性高； 三是行输出电路 工作后， 由其产生的行逆程脉冲取代开关电源的正反馈电路为开关管提供激励脉冲， 所以开关 电源与行扫描电路的干扰小， 并且行输出电路异常时， 导致开关管不能输入行频激励脉冲后， 开关电源进入低频振荡状态， 大多不会引起开关管过流损坏， 无需设置过流保护电路， 因此电 路结构简单且成本低。 　　缺点： 一是由于 Ｖ１ 与负载 ＲＬ 串联， 所以整机底板地与市电连接， 安全性能差， 并且不 便于实现 ＡＶ 输入 ／输出等功能； 二是不能为负载提供多种直流电压， 而小信号处理电路所需 的 １２ Ｖ 供电和场输出电路的供电均由行输出电路提供， 增加了行输出电路功耗， 而且使其结 构更加复杂； 三是行扫描电路未工作时， 开关管没有行频激励脉冲输入， 开关电源输出的电压 通常会低于正常值， 甚至部分开关电源起振后又停振， 增加了故障检修的难度。 21 　 　　2畅并联型 　　目前， 变压器耦合并联型功率变换器有单端和推挽式两种， 下面介绍单端式开关电源工作 原理。 电路见图 ２ －３ 所示。 图 ２ －３　变压器耦合并联型开关电源基本电路 　　（１） 工作过程 　　当激励脉冲为高电平时开关管 Ｖ１ 导通， 滤波电容 Ｃ１ 两端电压 Uｉ （３００ Ｖ） 经开关变压器 Ｔ１ 一次绕组 Ｐ１、 Ｖ１ 的 ＣＥ 结、 电阻 Ｒ１ 构成回路， 回路中的电流在 Ｐ１ 绕组上产生上正、 下负 的电动势， 此时由于 Ｔ１ 二次绕组 Ｐ２ 感应的电动势为上负、 下正， 整流管 ＶＤ１ 截止， 于是电 能以磁能的形式存储在开关变压器 Ｔ１ 内部。 当激励脉冲为低电平时， Ｖ１ 截止， 流过 Ｐ１ 绕组 的导通电流消失， 所以 Ｐ１ 绕组通过自感产生下端正、 上端负的电动势， 以阻止电流的下降， 此时 Ｐ２ 绕组产生上端正、 下端负的脉冲电压， 该电压经 ＶＤ１ 整流、 电容 Ｃ２ 滤波获得直流电 压 UＯ ， 为负载 ＲＬ 供电。 　　（２） 优缺点 　　优点： 一是由于储能元件采用隔离型变压器， 所以负载电路与市电电压隔离， 一方面提高 了整机工作的安全性， 另一方面容易实现视频、 音频输入 ／输出等附加功能； 二是利用变压器 的特点开关电源可输出多路电压， 降低行输出电路功耗， 提高了行输出电路工作的可靠性。 　　缺点： 一是由于电容 Ｃ２ 仅在开关管 Ｖ１ 截止期间获得能量， 所以为了保证负载 ＲＬ 在一个 振荡周期均能获得正常的供电， 需要开关变压器 Ｔ１ 二次绕组的电感量 Ｌ 和电容 Ｃ２ 的容量足 够大； 二是由于 Ｖ１ 截止期间， 它的集电极上会产生较高的反峰脉冲电压， 所以要求开关管的 耐压较高。 　　四、 开关电源典型元器件 　　彩电开关电源的许多元器件对于初学者都是陌生的， 掌握开关电源关键元器件的特点、 结 构和作用， 对于学习开关电源工作原理和检修技术是十分重要的。 22 　 　　1畅开关管 　　开关管的全称为电源开关管。 它不但要求有足够的功率， 还要具备工作频率高和反向击穿 电压高等特点。 彩电应用的开关管主要有大功率三极管和大功率场效应管两种。 　　（１） 大功率三极管 　　此类开关管的封装形式有金属封装和塑料封装两种。 早期彩电多采用金属封装的开关管， 图 ２ －４　塑封开关管 常见的型号有 ２ＳＤ８２０、 ２ＳＣ１９４２、 ＢＵ２０８Ａ 等； 后期的彩 电多采用塑料封装的开关管， 如图 ２ －４ 所示， 常见的型 号有 ２ＳＤ１７１０、 ＢＵ５０８Ａ 、 ２ＳＣ４７０６、 ２ＳＤ１８８７ 等。 　　（２） 场效应管 　　场效应管通常采用塑料封装， 它的外形和图 ２ －４ 所 示的开关管基本相同， 但体积要小一些。 常见的型号有 ２ＳＫ１７９４、 ２ＳＫ２８２８、 Ｈ１２Ｎ６０Ｆ１、 ２ＳＫ７２７ 等。 　　虽然场效应管的外形与三极管相似， 但两者的工作 特性却不同， 三极管属于电流控制型器件， 通过控制基 极电流来实现控制集电极电流或发射极电流， 需要提供 一定的激励电流才能工作， 所以它的输入阻抗较低； 场 效应管属于电压控制型器件， 通过控制栅极电压来控制 漏极电流或源极电流， 所以它的输入阻抗较高。 另外， 场效应管还具有开关速度快、 热稳定性 好、 频率特性高等特点， 维修时不要用三极管型开关管代换场效应管。 　　（３） 开关管的判断 　　由于三极管型开关管比较好判断， 下面介绍场效应开关管的判断。 　　采用指针式万用表时， 将万用表置于 Ｒ ×１０ ｋΩ挡， 红色表笔接 Ｓ 极， 用黑色表笔碰一下 Ｇ 极， 随后测 Ｄ、 Ｓ 极之间的电阻应为 ０ Ω， 说明该管被触发导通。 此时， 用表笔将该管的 ３ 个极短接一下， 黑表笔接 Ｄ 极、 红表笔接 Ｓ 极时所测的阻值为无穷大， 说明该管已恢复截止； 否则， 说明被测管损坏。 　　采用数字式万用表时， 首先将万用表置于 “二极管” 挡， 检测方法与指针式万用表相同， 但表笔相反。 　　2畅开关变压器 　　开关变压器又称脉冲变压器。 它不仅是储能元件， 还是开关电源正常工作的关键器件， 所 以在开关电源中起的作用也是至关重要的。 它由线圈、 磁心和骨架三部分构成， 如图 ２ －５ 所示。 　　开关变压器的检测可用万用表挡测每个绕组的电阻， 正常时阻值多在 １ Ω以内或为几欧 姆。 开关变压器的故障率较低， 但有时也会出现绕组匝间短路或绕组引脚根部开路的现象。 如 果出现匝间短路后， 会产生开关电源不能起振或开关管击穿的故障， 由于匝间短路不易用万用 表测出， 所以最好采用同型号的开关变压器代换检查； 引脚根部出现开路现象后， 多会导致开 关电源没有一种电压输出， 这种情况可直接更换或拆开变压器后接好开路的部位。 23 　 图 ２ －５　开关变压器 　　3畅光电耦合器 　　光电耦合器是由一只发光管和一只光敏管构成， 如图 ２ －６ 所示。 当发光管流过导通电流 后开始发光， 光敏管受光照后导通， 这样通过控制发光管导通电流的大小， 便可控制光敏管的 导通程度， 所以它属于一种具有隔离传输性能的器件。 图 ２ －６　光电耦合器 　　光 电 耦 合 器 有 ４ 脚 封 装 和 ６ 脚 封 装 两 种。 常 见 的 型 号 有 ＰＣ８１７、 ＰＣ８２７、 ＴＬＰ５２１、 图２ －７　４ 脚光电耦合器外形图 ＴＬＰ６２１、ＴＬＰ７２１、ＴＬＰ５３２、ＴＬＰ６３２、ＰＣ５０９等。 其中 ４ 脚封装 器件的外形如图 ２ －７ 所示。 　　彩电中， 光电耦合器主要应用在稳压控制电路和待机控制电 路。 维修时， 无论原机采用何种型号 ４ 脚封装的光电耦合器， 通 常可用 ＰＣ８１７ 或 ＴＬＰ６２１ 代换。 怀疑光电耦合器异常时， 最好采 用代换法检查， 以免误判。 　　4畅电源控制芯片 　　电源控制芯片又称电源 ＰＷＭ 控制集成电路。 它主要由基准电压发生器、 脉冲发生器、 驱 动电路、 保护电路等构成。 它有两种结构， 一种是单排直插结构； 另一种是双排直插结构。 其 中， 双排直插的电源控制芯片与光电耦合器的外形相似， 不过它的管脚多为 ８ ～１６ 个。 彩电应 24 　 用的电源控制芯片主要有 ＴＤＡ４６０１、 ＴＤＡ４６０５、 ＴＤＡ１６８４６、 ＴＤＡ１６８５０、 ＴＥＡ１５０７、 ＴＥＡ２２６１、 ＴＥＡ２２６４、 ＭＣ４４４６０３、 ＭＣ４４６０８、 ＵＣ３８４２ 等。 对于初学者， 怀疑电源控制芯片异常时， 最好 的判断方法是采用代换法。 　　5畅电源厚膜电路 　　电源厚膜电路又称电源厚膜集成电路。 它由电源控制芯片和开关管再次集成而成。 通常此类 厚膜电路采用单排直插结构， 外形与开关管相似， 管脚数量从 ３ 个到 １６ 个不等。 彩电应用的电 源厚 膜 电 路 主 要 有 ＩＸ０６８９ （ ＳＴＫ７５３８）、 ＳＴＲ －４２１１、 ＳＴＲ５４１２、 ＳＴＲ６０２０、 ＳＴＲ５８０４１、 ＳＴＲ － Ｓ６３０７ ／６３０８ ／６３０９、 ＳＴＲ －Ｓ６７０７ ／６７０８ ／６７０９、 ＳＴＲ －Ｆ６６５４ ／６６５６ ／６６５８、 ＳＴＲ －Ｆ６７０７、 ＳＴＲ － Ｇ５６５３ ／８６５６、 ＫＡ３Ｓ０８８０、 ＫＡ５Ｑ１２６５ＲＦ、 ＳＭＲ －６２００００Ａ、 ＴＯＰ２２３ 等。 通过测量电源厚膜电路相 关引脚， 便可判断出它里面的开关管是否击穿， 若开关管击穿便需要更换该集成电路了。 不过， 对于许多电源厚膜电路， 根据它内部开关管的情况， 多可采用外接开关管的方法进行修理。 　　6畅互感滤波器 　　互感滤波器由 ２ 个一样的线圈和磁心构成， 如图 ２ －８ 所示。 它损坏后， 通常会发出 “吱 吱” 声且表面有变色现象， 有时还会引起市电输入回路的熔断器过流熔断。 互感滤波器通常 采用相近的更换即可。 图 ２ －８　互感滤波器 图 ２ －９　消磁电阻 　　7畅消磁电阻 　　消磁电阻是一种属于 ＰＴＣ 器件的正温度系数热敏电阻。 它在常温时阻值较小（ 多为 １０ ～ ４０ Ω）， 当通过一定电流使它的温度升高时， 它的阻值会急剧增大。 常见 的消磁电阻为方柱形， 按管脚分有 ２ 脚和 ３ 脚两种。 ２ 脚消磁电阻内装 １ 只 热敏电阻， 它的外形如图 ２ －９ 所示。 ３ 脚的消磁电阻内装 ２ 只热敏电阻， １ 只与消磁线圈串联， 用作消磁； 另 １ 只并联在 ２２０ Ｖ 回路中， 起辅助加热 的作用， 促使用作消磁的热敏电阻在消磁结束后处于高阻状态， 降低消磁 回路中的残余电流， 提高了消磁效果。 　　消磁电阻损坏后， 通常会产生两种故障： 一种是消磁电阻的热敏性能 下降或短路， 导致它不能在通过电流后阻值急剧增大， 大电流的持续时间 超过延迟熔断器的延迟时间， 产生熔断器过流熔断的现象； 另一种是开路， 导致消磁线圈不能产生交流磁场， 产生荧光屏有色斑甚至彩色易位的现象。 25 　 维修时， 最好采用阻值相近的消磁电阻更换。 　　8畅三端稳压器 　　三端稳压器在彩电的二次稳压电路中应用的较多。 它的电路符号与外形如图 ２ －１０ 所示。 它的 １ 脚是供电端， ２ 脚是接地端， ３ 脚是电压输出端。 　　9畅三端误差放大器 　　三端误差放大器 ＴＬ４３１（或 ＫＩＡ４３１） 在新型彩电的稳压控制电路中应用得较多。 它的外形 酷似 ２ＳＣ１８１５ 等小功率三极管， 如图 ２ －１１（ａ） 所示， 但它的内部构成却和三极管截然不同， 如图 ２ －１１（ｂ）所示 D:\06di\0 D:\06di\0 。 图 ２ －１０　三端稳压器电路符号与外形 图 ２ －１１　三端误差放大器 　　它的 ３ 个管脚功能分别是： Ａ 脚为接地端； Ｒ 脚（有时也标注为 Ｇ） 为误差取样信号输入 端； Ｋ 脚为控制信号输出端。 当 Ｒ 脚输入的误差取样电压超过 ２畅５ Ｖ 后， ＴＬ４３１ 内的比较器输 出的电压升高， 使三极管导通加强， 使得 ＴＬ４３１ 的 Ｋ 脚电压下降。 若 Ｒ 脚输入的电压低于 ２畅５ Ｖ时 Ｋ 脚电压升高。 对于初学者， 怀疑三端误差放大器异常时， 最好采用代换法检查。 　　10畅三端误差取样、 放大器 图 ２ －１２　三端误 差取样、 放大器 　　顾名思义三端误差取样、 放大器就是在三端误差放大器基础上发展而来的， 它除了具备 ＴＬ４３１ 的误差放大功能， 还具有误差取样功能， 它的外形和三端稳压器相同， 它的内部组成如 图 ２ －１２ 所示。 　　它的 ３ 个引脚功能分别是： １ 脚为 Ｂ ＋电压输入端； ２ 脚为控制信号输 出端； ３ 脚为接地端。 当 １ 脚输入的 Ｂ ＋电压升高， 该电压一方面经电阻使 稳压管两端产生的基准电压加到误差放大管的发射极， 另一方面经电阻取 样后使误差放大管的基极输入的电压升高， 由于误差放大管的 ＢＥ 结电压增 大， 所以误差放大管导通加强， 使其集电极电压下降， 即 ２ 脚电压下降。 若 １ 脚输入的电压下降时， 它的 ２ 脚电压升高。 彩电应用的三端误差取样、 放 大 器 有： Ｓ１８５４、 ＳＥ０９０、 ＳＥ１０５、 ＳＥ１１０、 ＳＥ１１５、 ＳＥ１２０、 ＳＥ１２５、 ＳＥ１３０、 ＳＥ１３５、 ＳＥ１４０。 对于初学者， 怀疑三端误差取样、 放大器异常时， 最好采用代换法检查。 也可采用间接判断法， 方法是： 为开关电源接假负 26 　 载， 用一只正常的 ＳＥ１２０ 代换原三端误差取样、 放大器后， 若假负载两端电压为 １２０ Ｖ， 说明 原三端误差取样、 放大器损坏。 采用此方法时， 若 Ｂ ＋电压的滤波电容与三端误差取样、 放大 器之间有电阻或稳压管， 必须用导线短接， 待恢复电路时焊下该导线。 　　11畅晶闸管 　　晶闸管（又称可控硅）有单向晶闸管和双向晶闸管两种。 双向晶闸管主要应用在彩电开关 电源的倍压整流电路， 单向晶闸管主要应用在保护电路。 　　（１） 单向晶闸管 　　单向晶闸管是由 ３ 个 ＰＮ 结构成的 ４ 层三端器件， 它的结构和内部示意图如图 ２ －１３ 所示。 图 ２ －１３　单向晶闸管结构和内部示意图 　　它的 ３ 个管脚功能分别是： Ｇ 为控制极； Ａ 为阳极； Ｋ 为阴极。 　　单向晶闸管的引脚判断： 由图 ２ －１３ 可以看出， 单向晶闸管的 Ｇ 极与 Ｋ 极之间是一个 ＰＮ 图 ２ －１４　双向晶闸管等效电路和符号 结， 所以只有这两个引脚间具有单向导通特性， 而其余引脚间的阻值应为无穷大。 将指针式万 用表置于 Ｒ ×１ Ω挡， 任意测单向晶闸管两个引脚的阻值， 测试中出现数十欧姆阻值时， 说明 黑表笔接的引脚为 Ｇ， 红表笔接的是 Ｋ， 剩下的引脚为 Ａ。 　　单向晶闸管的性能判断： 将指针式万用表的红表笔接 Ｋ， 用黑表笔瞬间短接 Ａ 和 Ｇ， 随后测 Ａ 和 Ｋ 之间的阻值为几十欧姆， 说明晶闸管被触发并可维持导通状态； 否则， 说明该晶闸管损坏。 　　（２） 双向晶闸管 　　双向晶闸管是两个单向晶闸管反向并联， 所以它 具有双向导通性能， 即只要控制极 Ｇ 输入触发电流后， 无论 Ｔ１、 Ｔ２ 间的电压方向如何， 它都能够导通， 它的 等效电路和符号如图 ２ －１４ 所示。 　　双向晶闸管的引脚和性能判断： 将指针型万用表置 于 Ｒ ×１ Ω挡， 任意测双向晶闸管两个引脚的阻值， 当 一组阻值为几十欧姆时， 说明这两个引脚为 Ｇ 极和 Ｔ１ 极， 剩下的引脚为 Ｔ２ 极。 随后， 假设 Ｔ１ 和 Ｇ 极中的任 意一脚为 Ｔ１， 将黑表笔接 Ｔ１， 红表笔接 Ｔ２ 极， 用表笔 27 　 瞬间短接 Ｔ２ 与 Ｇ 极， 如果阻值由无穷大变为几十欧姆， 说明晶闸管被触发并维持导通。 调换表 笔重复上述操作， 结果相同时， 说明假定正确。 若调换表笔操作时， 阻值仅能在瞬间显示几十欧 姆， 说明晶闸管不能维持导通， 假定的 Ｇ 极实际为 Ｔ１ 极， 而假定的 Ｔ１ 极为 Ｇ 极。 　　12畅快恢复二极管 　　快恢复二极管又叫高频二极管。 在彩电的开关电源中除了市电电压整流滤波电路采用低频 整流管外， 其余部分几乎都采用快恢复二极管。 快恢复二极管的反向恢复时间很短， 所以不能 用低频二极管（ 如 １Ｎ４００７ 等） 更换。 开关电源应用的快恢复二极管的型号主要有： １Ｎ４１４８、 图 ２ －１５　保险电阻 ＲＧ２、ＲＵ２、ＲＵ３、ＲＵ４、ＲＧＰ１０Ｊ等。 　　13畅保险电阻 　　保险电阻既有电阻的限流作用又有熔断器 的保护作用， 因此它常用在开关电源的供电回 路中， 维修时必须采用同规格保险电阻更换。 保险电阻的符号和外形如图 ２ －１５ 所示。 　　五、 维修开关电源应注意的几点 　　由于开关电源工作在高电压、 大电流的情况下， 所以为了实现安全、 快速的检修， 必须注 意以下几点： 　　① 市电输入回路的熔断器或供电回路的保险电阻熔断， 不能采用导线短接的方法进行检 修， 以免扩大故障范围。 　　② 开关管击穿后， 必须检查故障原因， 以免更换后的开关管再次击穿。 　　③ 开关电源未起振时， 大部分彩电的 ３００ Ｖ 供电的滤波电容会在关机后存储一定的电压， 必须先将存储的电压放掉后再检修， 以免触电或扩大故障范围。 　　④ 检测开关电压不同部位的电压时， 需要首先选择好地线， 即测开关电源初级部分的关 键点电压时， 选择 ３００ Ｖ 供电的滤波电容负极为 “地”， 而测开关电源输出端电压时， 应该以 高频调谐器外壳或与其相通的部位为 “地”， 否则会导致所测电压不准。 　　⑤ 检修开关电源输出电压异常故障时， 不能轻易调节误差取样电路的可调电阻。 　　⑥ 检修过压保护电路动作的故障时， 不能轻易脱开保护电路进行检修， 以免扩大故障范围。 　　⑦ 对于采用间接误差取样方式的开关电源时， 在脱开负载时最好为其安装假负载， 以免 空载引起开关电源输出电压高而误判。 另外， 假负载需接在 Ｂ ＋电压的滤波电容两端或 Ｂ ＋供 电的整流管负极与地之间， 而不能接在 Ｂ ＋整流管正极与地之间。 　　⑧ 在更换开关电源的元器件时， 必须符合原机采用的元器件参数， 以免产生新的故障。 　　六、 长虹 TDA 单片机电源电路分析与维修 　　长虹 ＴＤＡ 单片机彩电是长虹公司 １９９３ 年开发生产的， 此类彩电的电源电路是在东芝Ⅱ型 28 　 机心开关电源基础上研发的， 东芝Ⅱ型机心开关电源性能稳定、 可靠， 曾广泛应用在国产彩电 中。 该机电源电路由开关电源和交流关机两部分构成， 如图 ２ －１６ 所示。 图 ２ －１６　长虹 ＴＤＡ 单片机电源电路 29 　 　　1畅功率变换 　　接通电源开关 Ｓ８０１ 后， 市电电压经 Ｃ８０１、 Ｔ８０１、 Ｔ８０２、 Ｃ８０４ 等组成的线路滤波电路滤 除市电电网中的高频干扰后， 经整流堆 Ｖ８０１ 全桥整流， 再经 Ｃ８０９ 滤波获得 ３００ Ｖ 左右的直 流电压。 限流电阻 Ｒ８０１ 用来抑制开机瞬间由于 Ｃ８０９ 充电产生的大电流， 与 Ｖ８０１ 并接的 Ｃ８０５ ～Ｃ８０８ 用作高频滤波。 　　３００ Ｖ 电压经 Ｒ８０６、 Ｒ８０７、 Ｃ８１８、 Ｒ８１９ 构成充电回路， 充电期间使 Ｖ８１２ 和 Ｖ８１１ 截止， 同时， 该电压经 Ｒ８０８、 Ｒ８０９、 Ｌ８０３ ／／Ｒ８０４ 和 Ｖ８０６ 的 ＢＥ 结构成回路， 回路中的电流使 Ｖ８０６ 导通。 Ｖ８０６ 导通后， ３００ Ｖ 电压经开关变压器 Ｔ８０３ 一次绕组Ⅰ、 Ｖ８０６ 的 ＣＥ 结构成回路， 回 路中的导通电流在 Ｔ８０３ 的Ⅰ绕组产生上正、 下负的电动势， 致使 Ｔ８０３ 正反馈绕组Ⅱ产生上 正、 下负的感应电动势， 该电动势经 Ｃ８１３、 Ｒ８０５、 Ｌ８０３ ／／Ｒ８０４、 Ｖ８０６ 的 ＢＥ 结、 Ｒ８１１ 构成 的正反馈回路， 使 Ｖ８０６ 因正反馈雪崩过程进入初始振荡状态。 完成初始振荡后， 由二极管 ＶＤ８０９ 取代 Ｃ８１３ 为 Ｖ８０６ 提供激励电压。 　　开关电源工作后， Ｖ８０６ 截止期间， 开关变压器 Ｔ８０３ 二次绕组输出的脉冲电压经整流、 滤 波后， 为相应的负载电路供电。 　　由 Ｖ８２１ 整流、 Ｃ８２２ 滤波获得 １３０ Ｖ 电压， 为行输出电路供电； 由 ＶＤ８２２ 整流、 Ｒ８２３ 限 流、 Ｃ８２５ 滤波获得 ２８ Ｖ 电压， 为场输出和行振荡电路供电； 由 ＶＤ８２３ 整流、 Ｒ８２４ 限流、 Ｃ８２７ 滤波获得 ２６ Ｖ 电压， 为伴音功放电路供电。 Ｒ８２３ 和 Ｒ８２４ 是限流电阻， 以免负载过流危 害开关电源。 　　2畅稳压控制 　　该机的稳压控制电路由调频调宽电路和误差取样、 放大电路构成。 由于该机未采用行频脉 冲触发方式， 所以稳压控制方式为调频调宽方式； 而误差取样为间接取样方式。 　　开关电源工作后， Ｔ８０３ 的正反馈绕组Ⅱ产生的脉冲电压分两路： 一路经 ＶＤ８１０ 和 Ｃ８１４ 构成整流、 滤波回路， 在 Ｃ８１４ 两端建立下正、 上负的直流电压， 为调频调宽电路供电； 另一 路经 ＶＤ８１０、 ＶＤ８１８、 Ｃ８１５、 Ｒ８２０、 Ｒ８０５、 ＶＤ８０７、 ＶＤ８０８ 构成整流、 滤波回路， 在 Ｃ８１５ 两 端建立上正、 下负的直流电压， 为过压保护电路供电。 误差取样绕组Ⅲ产生的脉冲电压经 ＶＤ８１６ 整流、 Ｒ８１７ 限流、 Ｃ８２０ 滤波获得的直流电压， 为误差取样电路提供取样电压。 　　市电电压或负载变轻， 引起开关变压器 Ｔ８０３ 各个绕组产生的脉冲电压升高时， 误差取 样绕组Ⅲ输出的脉冲电压经 ＶＤ８１６ 整流， 使滤波电容 Ｃ８２０ 两端的取样电压升高， 该电压经 取样电路 Ｒ８１４、 ＲＰ８１０、 Ｒ８１５ 取样后， 使误差放大管 Ｖ８１３ 基极电压升高， 由于 Ｖ８１３ 的 Ｅ 极由 ＶＤ８１４ 提供的电压升高， 使 Ｖ８１３ 导通 加强， 由 其 Ｃ 极输 出的 电 流增 大。 该 电 流 经 Ｒ８１２ 限流再与 ３００ Ｖ 电压经 Ｒ８０６、 Ｒ８０７ 提供的电流叠加后， 使 Ｃ８１８ 充电速度加快， 致使 Ｖ８１２ 和 Ｖ８１１ 提前导通。 Ｖ８１１ 导通后， Ｃ８１４ 存储的电压经 Ｖ８１１、 Ｒ８０３ ～Ｒ８０５、 ＶＤ８０７、 ＶＤ８０８ 构成放电回路， 回路中的电流在 Ｒ８０３ 两端建立的电压， 为 Ｖ８０６ 的 ＢＥ 结提供负压， 使 Ｖ８０６ 提前截止， Ｔ８０３ 因 Ｖ８０６ 导通时间缩短而储能下降， 最终使开关电源输出的电压下 降到正常值。 　　开关电源输出电压下降时， 控制过程相反。 调整 ＲＰ８１０ 可改变开关电源输出电压的大小。 30 　 　　3畅保护 　　（１） 尖峰脉冲抑制 　　开关管 Ｖ８０６ 截止瞬间， 它的 Ｃ 极产生的反峰电压被 Ｃ８１１、 Ｌ８０１、 ＶＤ８０５、 Ｒ８０２、 Ｃ８１２ 吸收， 以免过高的尖峰脉冲电压损坏 Ｖ８０６。 　　（２） 软启动控制 　　为了防止开机瞬间滤波电容 Ｃ８２０ 两端不能建立正常的误差取样电压， 导致误差放大管 Ｖ８１３ 不能及时输出误差控制信号， 使 Ｖ８０６ 在开机瞬间因过激励等原因损坏， 该机设置了软启 动电路。 　　软启动控制由电容 Ｃ８１７ 和调频调宽电路共同完成。 开机瞬间由于 Ｃ８１７ 两端电压为 ０， 所 以开关变压器 Ｔ８０３ 取样绕组产生的脉冲电压经 ＶＤ８１６、 Ｒ８１７、 Ｃ８１７、 Ｒ８１６、 Ｃ８１８、 Ｒ８１９ 构 成充电回路， 充电电流在 Ｃ８１８ 两端建立左正、 右负的电压。 该电压取代误差放大器输出的电 流， 使 Ｖ８０６ 在开机瞬间的导通时间由小逐渐增大到正常， 实现软启动控制。 Ｃ８１７ 充电结束 后， 软启动控制功能解除。 　　二极管 ＶＤ８１５ 是 Ｃ８１７ 的泄放二极管。 切断电源后， Ｃ８１７ 存储的电压经 ＶＤ８１５ 放电， 保 证该电路在下次开机时重新工作。 　　（３） 过压保护 　　该电源电路为了防止稳压控制电路异常， 使 Ｖ８０６ 导通时间过长， 引起开关电源输出电压 过高， 导致行输出管等元器件过压损坏， 为此设置了过压保护电路。 　　当稳压控制电路异常， 引起开关电源输出电压过高时， 开关变压器 Ｔ８０３ 的取样绕组输出 的脉冲电压经 Ｒ８１８、 Ｒ８１９ 取样后超过 ６畅９ Ｖ， ６畅２ Ｖ 稳压管 ＶＤ８２０ 被击穿导通， 导通电流在 Ｃ８１６ 两端建立的电压达到 ０畅７ Ｖ 后， 可控硅 Ｖ８１９ 导通。 此时， Ｃ８１５ 存储的电压经 Ｖ８１９、 Ｒ８０３、 Ｒ８０４、 Ｒ８２０ 构成放电回路， 放电电流在 Ｒ８０３ 两端产生的电压， 为 Ｖ８０６ 基极提供一个 负压使其迅速截止， 以避免开关管和负载元件因过压而损坏。 　　4畅交流关机电路 　　遥控关机时， 微处理器 Ｎ００１ 关机控制端 ４１ 脚变为高阻状态。 ５ Ｖ 电压经 Ｒ０２８Ａ 对延迟电 容 Ｃ０２８ 充电。 当 Ｃ０２８ 两端的电压达到 ４ Ｖ 左右， 经 Ｒ０２８ 限流使 Ｖ０２７ 导通， 由 Ｖ０２７ 的 Ｅ 极 输出的电压通过 ＶＤ０２９ 使 Ｖ０２８ 导通， 进而使继电器型电源开关 Ｓ８０１ 动作， 切断市电电压输 入， 实现交流关机。 下次收看时， 需接通 Ｓ８０１ 才能实现。 　　5畅常见故障检修 　　（１） 开关电源无电压输出 　　开关电源输出端始终无电压， 说明开关电源未工作。 对于该故障应先通过查看熔断器 Ｆ８０１ 是否熔断， 进行故障部位的判断。 　　熔断器 Ｆ８０１ 熔断： 熔断器 Ｆ８０１ 发黑且熔断时， 说明开关电源有过流现象。 　　对于该故障主要检查整流堆 Ｖ８０１ 内的二极管、 Ｖ８０６ 是否被击穿， 消磁电阻是否被击穿或 热敏性能下降， 滤波电容 Ｃ８０９ 是否被击穿或漏电。 首先， 在路测 Ｖ８０６ 各个极之间的正、 反 31 　 向电阻的阻值， 若 Ｖ８０６ ３ 个极之间的正、 反向电阻的阻值均较小， 说明开关管被击穿； 若仅 集电极和发射极之间阻值较小， 说明滤波电容 Ｃ８０９ 被击穿。 　　开关管 Ｖ８０６ 损坏的原因： 一是调频调宽电路的电容 Ｃ８１４ 漏电， 使正反馈电压被分流， 导致 Ｖ８０６ 因激励不足而损坏； 二是尖峰吸收回路的 Ｃ８１１ 容量降低或 Ｒ８０２ 开路， 使 Ｖ８０６ 因 反峰电压过高而损坏。 三是滤波电容 Ｃ８０９ 容量降低， 其两端的直流电压低且叠加有脉冲电 压， 使 Ｖ８０６ 因反峰脉冲过高或功耗过大而损坏。 Ｖ８０６ 击穿后， 有时连带损坏 Ｒ８０３、 Ｖ８１１ 等 元器件。 　　若 Ｖ８０６ 极间阻值正常， 在路测整流 Ｖ８０１ 内每个二极管正、 反向阻值是否正常， 若有阻 值较小， 说明 Ｖ８０１ 内有整流管击穿； 若 Ｖ８０１ 在路阻值正常， 检查消磁电路和线路滤波器。 消磁电路可采用开路法进行判断。 　　熔断器 Ｆ８０１ 正常： 熔断器 Ｆ８０１ 正常， 但开关电源无电压输出， 说明开关电源未工作。 　　首先， 检查限流电阻 Ｒ８０１ 是否正常， 若 Ｒ８０１ 开路， 多为过流所致。 检查方法与 Ｆ８０１ 熔 断的检修方法相同。 　　确认 Ｒ８０１ 正常后， 开机瞬间测 Ｖ８０６ 的基极有无 ０畅６ Ｖ 以上的启动电压， 若有， 检查振 荡电路的 Ｒ８０５， 有时 Ｖ８０６ 放大倍数下降也会产生该故障。 若没有启动电压， 开机瞬间测 Ｃ８１５ 正极有无电压， 若没有电压或电压极低， 确认晶闸管 ＶＴ８１９ 正常时， 说明 Ｒ８０８ 阻值增 大或开路。 　　若开关变压器 Ｔ８０３ 开机瞬间发出 “吱” 的一声后随即停止振荡， 多为 Ｔ８０３ 二次绕组接 的整流管 ＶＤ８２１ ～ＶＤ８２３ 被击穿破坏了自激振荡所致。 　　（２） 输出电压过低 　　开关电源输出电压低， 说明负载、 正反馈回路或稳压控制电路异常， 导致开关管导通时间 过短所致。 引起该故障的主要原因是： 一是误差取样电路的 ＶＤ８１４ 或 Ｖ８１３ 被击穿、 Ｒ８１４ 开 路； 二是调频调宽电路的 Ｃ８１８ 容量降低或 ＶＤ８１２、 ＶＤ８１１ 的 ＣＥ 结被击穿或漏电； 三是振荡 电路的 Ｃ８１３ 容量降低、 ＶＤ８０７ 阻值增大。 以上原因均会使 Ｖ８０６ 导通时间过短， 产生输出端 电压低故障。 　　Ｖ８１１ ～Ｖ８１３、 ＶＤ８１４ 可在路检查， Ｃ８１３、 Ｃ８１８ 应采用正常同规格电容代换检查， Ｒ８１４ 应焊下检查。 　　（３） 过压保护动作 　　若 ＋Ｂ（１３０ Ｖ）电压超过 １５０ Ｖ， 随即消失的故障多因 Ｃ８１４、 Ｃ８２０、 ＲＰ８０１、 ＶＤ８１４、 Ｃ８１８ 异常， 使 Ｖ８０６ 导通时间过长， 引起输出端电压升高， 导致过压保护电路动作。 有时是因为保 护电路异常所致。 实践证明， 该故障 ８０％左右是因 Ｃ８１４ 异常所致。 另外， Ｃ８１４ 异常还会引 起刚开机时， 有 “咝咝” 声， 过一段时间后恢复正常的故障。 　　开机瞬间 ＋Ｂ 电压未达到 １３０ Ｖ， 但随即消失， 多为过压保护电路的 ＶＴ８１９、 ＶＤ８２０ 异常。 　　（４） 按下电源开关， 随即被弹出 　　按下电源开关， 随即被弹出的故障， 多为电源开关或交流关机控制电路异常所致。 若断开 电源 Ｓ８０１ 开关附带的继电器连线后， 电源开关不再被弹出， 说明交流关机控制电路异常； 否 则， 多为电源开关 Ｓ８０１ 本身异常。 32 　 　　七、 三洋 A3 ／A6 机心电源电路分析与维修 　　三洋 Ａ３ ／Ａ６ 机心电源电路是目前应用最广的自激式开关电源。 该机心电源电路由市电 电压输入、 消磁电路、 主电源、 微处理器电源（ 副电源） 和待机控制电路组成， 如图 ２ －１７ 所示。 　　1畅市电电压输入 　　接通电源开关 Ｓ５０１ 后， ２２０ Ｖ 市电电压经 Ｃ５０１、 Ｌ５０２、 Ｃ５０２ 等组成的线路滤波器滤除电 网中的高频干扰后， 分三路输出： 第一路送到 ＲＴ５０１ 和消磁线圈组成的自动消磁电路， 用来 在开机瞬间对显像管进行消磁； 第二路送到开关电源的整流、 滤波电路； 第三路送到微处理器 电源变压器 Ｔ５８１ 一次绕组。 ＲＶ５０１ 是压敏电阻， 用作保护。 　　2畅主电源电路 　　（１） 功率变换 　　市电电压经线路滤波器滤波后， 通过限流电阻 Ｒ５０２ 抑制开机瞬间产生的大电流， 由整流 管 ＶＤ５０３ ～ＶＤ５０６ 全桥整流， 经电感 Ｌ５０３ 和滤波电容 Ｃ５０７ 滤波， 在 Ｃ５０７ 两端产生 ３００ Ｖ 左 右直流电压。 　　３００ Ｖ 电压经开关变压器 Ｔ５１１ 一次绕组（３—７ 绕组） 加到开关管 Ｖ５１３ 的 Ｃ 极， 同时经电 阻 Ｒ５２０、 Ｒ５２１、 Ｒ５２２ 组成的启动电路为 Ｖ５１３ 的 Ｂ 极提供启动电流， 使 Ｖ５１３ 导通。 Ｖ５１３ 导 通后， ３００ Ｖ 电压经 Ｔ５１１ 一次绕组和 Ｖ５１３ 构成回路， 回路中的电流在 Ｔ５１１ 的一次绕组上产 生上正、 下负电动势， 致使 Ｔ５１１ 的正反馈绕组（１—２ 绕组） 产生的脉冲电压经正反馈回路的 Ｒ５１９、 Ｃ５１４、 Ｌ５１１、 Ｒ５２４、 Ｖ５１３ 的 ＢＥ 结构成回路， 使开关管 Ｖ５１３ 因正反馈雪崩过程进入 初始振荡状态。 完成初始振荡进入稳定状态后， 由 ＶＤ５１７ 取代 Ｃ５１４、 Ｒ５１９ 为 Ｖ５１３ 提供受控 的激励脉冲电压。 Ｌ５１１ 用于改善开关管激励电压波形。 　　开关电源工作后， 开关变压器 Ｔ５１１ 二次绕组输出不同幅度的脉冲电压。 １０—１２ 绕组产生 的脉冲电压经 ＶＤ５５１ 整流、 Ｃ５６１ 滤波获得 １３０ Ｖ 电压， 为行输出电路供电。 １０—１３ 绕组产生 的脉冲电压经 ＶＤ５５２ 整流、 Ｃ５６２ 滤波获得 １９０ Ｖ 电压， 为视频输出放大器供电。 １０—１４ 绕组 产生的脉冲电压经 ＶＤ５５３ 整流、 Ｃ５６３ 滤波获得 ２５ Ｖ 电压， 为场输出电路供电。 １１—１５ 绕组 产生的脉冲电压经 ＶＤ５５４ 整流、 Ｃ５６４ 滤波获得 １５ Ｖ 电压， 经 Ｖ５７２、 ＶＤ５７１ 等组成的 １２ Ｖ 稳 压器产生 １２ Ｖ 电压， 还经 Ｖ５７３、 ＶＤ５７２ 等稳压产生 ７畅８ Ｖ 电压， 它们为小信号处理电路供 电。 １１—１６ 绕组产生的脉冲电压经 ＶＤ５５５ 整流、 Ｃ５６５ 滤波获得 ２６ Ｖ 电压， 为伴音功放供电。 ＲＦ５６３、 ＲＦ５６９ 是保险电阻， 起过流保护的作用。 　　（２） 稳压控制 　　该机的稳压控制功能由误差取样、 放大电路和调频调宽电路共同完成。 由于该开关电源采 用直接误差取样方式， 所以需要通过光电耦合器 ＶＤ５１５ 将在开关电源输出端获得的误差信号 传递到开关电源初级。 另外， 由于该机未采用行频脉冲触发方式， 所以稳压方式属于调频调宽 方式。 图 ２ －１７　三洋 Ａ３ 机心电源电路 34 　 　　市电电压升高或负载变轻， 引起开关电源输出的电压升高时， 滤波电容 Ｃ５６１ 两端升高的 Ｂ１ 电压经 Ｒ５５５、 Ｒ５５６ 分压限流后， 为光电耦合器 ＶＤ５１５ 的 １ 脚提供的电压升高， 同时该电 压经 Ｒ５５１、 Ｒ５５２、 ＲＰ５５１、 Ｒ５５３ 组成的误差取样电路取样后， 使误差放大管 Ｖ５５３ 的 Ｂ 极输 入的电压升高， 因 Ｖ５５３ 的 Ｅ 极由稳压管 ＶＤ５６１ 提供基准电压， 所以 Ｖ５５３ 导通加强， 使 ＶＤ５１５ 内的发光管增大发光强度， ＶＤ５１５ 内的光敏管导通加强， 使放大管 ＶＴ５１１ 导通加强， 由其 Ｃ 极输出的电压升高， 该电压对 Ｃ５１５ 充电速度加快， 使调频调宽管 Ｖ５１２ 提前导通， 开 关管 Ｖ５１３ 导通时间缩短， 开关变压器 Ｔ５１１ 储能下降， 开关电源输出的电压下降到规定电压 值， 实现稳压控制。 反之， 稳压控制过程相反。 另外， Ｃ５１５ 两端电压建立的速度还取决于正 反馈绕组通过 Ｒ５２６ 限流提供的电压的大小。 　　调整可调电阻 ＲＰ５５１ 可在一定范围内改变开关电源输出电压的大小。 　　（３） 尖峰脉冲抑制 　　Ｃ５１６、 Ｒ５２５ 组成的尖峰脉冲电压吸收回路， 用来抑制开关管 Ｖ５１３ 截止瞬间， 开关变压 器 Ｔ５１１ 一次绕组在 Ｖ５１３ 集电极上产生过高的尖峰脉冲， 以免 Ｖ５１３ 过压损坏。 　　（４） 限压控制 　　当误差取样、 放大电路或光电耦合器 ＶＤ５１５ 异常， 导致 Ｖ５１１ 的 Ｂ 极不能输入稳压控制信 号时， Ｖ５１３ 导通时间增大， 引起 Ｔ５１１ 各个绕组产生的脉冲电压升高， 此时 Ｔ５１１ 的 １、 ２ 绕组 升高的脉冲电压经 ＶＤ５１８ 整流产生的电压升高， 使稳压管 ＶＤ５１９ 击穿导通， 通过 Ｒ５２３ 为 Ｃ５１５ 提供充电电流， 可在一定范围内限制开关管 Ｖ５１３ 的导通时间， 以免 Ｖ５１３ 过压损坏。 不 过， 即使该电路动作， 开关电源输出也会升高， 部分彩电的 Ｂ１ 电压可达到 １８０ Ｖ 左右， 所以 仍会导致行输出管、 场输出集成电路等元器件过压损坏。 　　3畅微处理器电源 　　该机微处理器电源采用的是变压器降压串联型稳压电源。 　　由线路滤波电路滤波后的市电电压由变压器 Ｔ５８１ 降压后， 获得 １５ Ｖ（ 与市电电压高低有 关）左右的交流电压。 该电压经 ＶＤ５３２ 整流、 Ｃ５８１ 滤波获得的 ２０ Ｖ 左右直流电压送到 Ｖ５８１ 集电极， 同时经 Ｒ５８１ 在 ＶＤ５８１ 两端形成 ５畅６ Ｖ 直流电压， 该电压加到 Ｖ５８１ 基极后， 它的发 射极输出 ５ Ｖ 电压为微处理器电路供电。 　　4畅收看／待机控制 　　遥控开 ／关机控制由微处理器 Ｖ７９２ 和相关电路构成。 　　（１） 遥控关机 　　遥控关机时， ＣＰＵ 待机控制端 ７ 脚输出的控制信号为高电平， 经 Ｒ５８５、 Ｒ５８６ 分压限流使 待机控制管 Ｖ５７６ 导通， 致使光电耦合器 ＶＤ５１５ 的 ２ 脚电位急剧下降到约 ４ Ｖ， 所以 ＶＤ５１５ 内 的发光管发光达到最大， ＶＤ５１５ 内的光敏管饱和导通， 致使 Ｖ５１１ 和 Ｖ５１２ 相继饱和导通， Ｖ５１３ 截止， 开关电源停止工作， 行、 场扫描等电路停止工作， 进入待机状态。 　　（２） 遥控开机 　　遥控开机时， ＣＰＵ 的 ７ 脚输出的控制信号变为低电平使 Ｖ５７６ 截止， 不影响 ＶＤ５１５ 的 ２ 脚 电位， 开关电源进入工作状态， 负载电路获得供电后进入收看状态。 35 　 　　5畅负载或供电异常保护 　　ＣＰＵ 的 ４１ 脚是供电检测脚。 该脚通过二极管接 １２ Ｖ、 ７畅８ Ｖ、 ２５ Ｖ 供电， 若它们的负载 或整流滤波电路异常， 导致 ＣＰＵ 的 ４１ 脚输入低电平保护信号后， ＣＰＵ 的 ７ 脚输出高电平待机 信号， 该机进入保护性待机状态， 以免故障范围的扩大。 　　6畅常见故障检修 　　（１） 无指示灯、 无光栅、 无伴音 　　由于待机指示灯由微处理器电源供电， 所以该故障说明微处理器电源未工作。 下面根据熔 断器 Ｆ５０１ 是否熔断， 进行故障分析。 　　Ｆ５０１ 熔断： 若 Ｆ５０１ 熔断且发黑， 说明开关电源或消磁电路有过流现象。 首先， 在路测开 关管 Ｖ５１３ ３ 个极间的正、 反向电阻阻值是否正常， 若 Ｖ５１３ 只有 Ｃ、 Ｅ 极间阻值为 ０， 说明滤 波电容 Ｃ５０７ 击穿， 用正品的 １８０ ～３３０ μＦ ／４００ Ｖ 滤波电容更换 Ｃ５０７， 用 ３畅１５ Ａ 延迟熔断器 更换 Ｆ５０１ 后即可排除故障； 若 ３ 个极间的阻值为 ０， 说明 Ｖ５１３ 击穿。 Ｖ５１３ 击穿后， 还要检 查 Ｖ５１２、 Ｒ５２４ 等元器件是否被连带损坏， 同时还应检查尖峰脉冲吸收回路和稳压控制电路， 以免更换后的开关管再次损坏。 　　确认 Ｖ５１３ 和滤波电容 Ｃ５０７ 正常后， 在路检测整流管 ＶＤ５０３ ～ＶＤ５０６ 是否击穿， 若异常， 更换后即可排除故障； 若正常， 断开消磁线圈并更换 Ｆ５０１ 后， 通电， 若恢复工作正常， 说明 消磁电阻 ＲＴ５０１ 热敏性能差； 若断开消磁线圈无效， 应检查低频变压器 Ｔ５８１ 和线路滤波器 Ｃ５０１、 Ｌ５０２、 Ｃ５０２。 　　熔断器正常： 若熔断器 Ｆ５０１ 正常， 测 Ｃ５８１ 两端是否有 ８ Ｖ 以上的电压， 若没有， 检查 Ｔ５８１ 和 ＶＤ５３２、 Ｃ５８１； 若 Ｃ５８１ 两端电压正常， 测调整管 Ｖ５８１ 基极有无 ５畅６ Ｖ 基准电压， 若 有， 检查 Ｖ５８１； 若没有， 检查 Ｒ５８１、 ＶＤ５８１。 　　（２） 指示灯亮、 无光栅、 无伴音 　　指示灯亮， 说明微处理器电源正常， 故障是由于微处理器电路、 主电源电路等异常所致。 对于该故障， 可根据主电源（开关电源）输出电压是否正常来判断故障部位。 　　输出端电压为 ０ Ｖ： 主电源无电压输出， 说明主电源未工作。 首先， 测开关管 Ｖ５１３ 的 Ｃ 极有无 ３００ Ｖ 供电电压， 若没有， 应检查限流电阻 Ｒ５０２ 是否开路。 Ｒ５０２ 开路也是由于 Ｖ５１３、 ＶＤ５０３ ～ＶＤ５０６、 Ｃ５０７ 击穿所致。 若 Ｖ５１３ 的 Ｃ 极有 ３００ Ｖ 电压， 开机瞬间测 Ｖ５１３ 的 Ｂ 极无 ０畅７ Ｖ 的启动电压。 若开机瞬间测 Ｖ５１３ 的 Ｂ 极无电压， 接着测脉宽控制管 Ｖ５１２ 的 Ｂ 极有无 ０畅７ Ｖ 导通电压， 若有， 说明待机控制电路异常。 首先， 将待机控制电路的 Ｖ５７６ 的 Ｃ 极脱开， 若开关电源正常工作， 说明 Ｖ５７６ 异常或控制电路误动作； 若无效， 检查 Ｖ５１１ 和 ＶＤ５１５ 即可。 若 Ｖ５１２ 的 Ｂ 极无电压， 说明开关电源未启动。 测 Ｒ５２０、 Ｒ５２１ 接点处有无 １００ Ｖ 左右电压， 若没有， 说明 Ｒ５２０ 开路； 若有电压， 测 Ｒ５２１ 与 Ｒ５２２ 之间的电压是否正常， 若没有电压， 说 明 Ｒ５２１ 开路或阻值增大。 　　若开机瞬间测 Ｖ５１３ 的 Ｂ 极电压为正压， 说明开关电源未起振， 应检查 Ｃ５１４、 Ｒ５１９、 Ｌ５１１、 Ｒ５２４、 ＶＤ５１９ 是否正常。 　　若开机瞬间 Ｖ５１３ 的 Ｂ 极有负压， 随即变为正压， 说明开关电源起振后又停振， 主要检查 36 　 开关电源输出端整流管是否击穿， 二极管 ＶＤ５１７ 是否开路。 　　输出端电压低且有 “吱吱” 声： 对于这种情况， 说明主电源已工作， 但因负载异常等原 因而不能正常工作。 首先， 在路测行输出管是否击穿， 若它的 Ｃ、 Ｅ 极间阻值为 ０， 说明它已 击穿。 行输出管击穿， 多因过压、 过流或功耗大所致。 而这些原因当中， 以开关电源输出电压 高最常见。 开关电源输出电压高是由于稳压控制电路异常所致。 　　输出端电压正常： 对于该故障可先测 Ｃ５７２、 Ｃ５７４ 两端的 １２ Ｖ、 ７畅８ Ｖ 电压是否正常， 若 正常， 查行扫描等电路； 若不正常， 查 Ｃ５６４ 两端有无 １５ Ｖ 供电电压， 若没有或电压低， 查 Ｃ５６４ 和 ＶＤ５５４； 若正常， 查 ＲＦ５６９。 　　八、 TDA4605 构成的开关电源分析与维修 　　ＴＤＡ４６０５（ＴＤＡ４６０５ －２、ＴＤＡ４６０５ －３） 是德国西门子公司生产的新型开关电源控制芯片， 它和大功率场效应管及相关元器件构成性能优异、 稳定性高的他激式开关电源， 目前许多国产 彩电采用 ＴＤＡ４６０５ －２、 ＴＤＡ４６０５ －３ 构成的开关电源。 　　1畅TDA4605 的实用资料 　　ＴＤＡ４６０５ 主要由供电电压监测器、 基准电压发生器、 启动脉冲发生器、 初级电压检测、 逻辑电路 和 过 零 检 测 器 等 构 成， 如 图 ２ －１８ 所 示， 它 的 管 脚 功 能 和 维 修 数 据 如 表 ２ －１ 所示。 图 ２ －１８　ＴＤＡ４６０５ 内部构成方框图 37 　 表 2 －1　TDA4605 管脚功能和电压参考数据 管　脚　号 功　　能 电压／Ｖ １ 稳压控制信号输入 ０畅４ ２ 初始电流检测信号输入 １畅１ ３ 初级电流检测信号输入 ３畅３ ４ 接地 ０ 管　脚　号 功　　能 电压／Ｖ ５ 开关管激励脉冲输出 ３畅２ ６ 供电／供电异常检测 １２畅６５ ７ 软启动控制 １畅３４ ８ 过零信号检测 ０畅３９ 　　2畅长虹 CN －10 机心彩电电源分析 　　下面以长虹 Ｄ２９８３ 彩电为例进行介绍， 该电源构成如图 ２ －１９ 所示。 　　（１） 功率变换 　　接通电源继电器开关 Ｓ８０１ 后， 市电电压经 Ｃ８０１、 Ｔ８０１、 Ｔ８０２、 Ｃ８０４ 等组成的线路滤波 器滤波， 再经 ＶＤ８０１ ～ＶＤ８０４ 桥式整流， Ｔ８０３ 和 Ｃ８０９ 滤波， 在 Ｃ８０９ 两端建立 ３００ Ｖ 直流电 压。 负温度系数热敏电阻 ＲＴ８０２ 用来抑制 Ｃ８０９ 充电初始期间产生的大电流。 ３００ Ｖ 电压经开 关变压器 Ｔ８０３ 一次绕组（１—４ 绕组） 送到开关管 Ｖ８４０ 漏极 Ｄ。 同时， 市电电压经限流电阻 Ｒ８０２、 滤波电容 Ｃ８１９ 和整流管 ＶＤ８０３ 构成整流、 滤波回路， 在 Ｃ８１９ 两端建立启动电压。 当 Ｃ８１９ 两端的启动电压达到 １２ Ｖ 后， Ｎ８１１ 内部电路开始启动， 基准电压发生器工作并产生 ３ Ｖ 基准电压， 为启动脉冲发生器、 比较器、 逻辑电路供电。 同时， ３００ Ｖ 电压经 Ｒ８１２ 对 Ｃ８１２ 充 电， 使 Ｎ８１１ 的 ２ 脚电位逐渐升高， Ｎ８１１ 内的启动脉冲发生器输出高电平激励脉冲， 当 Ｃ８１２ 两端建立的电压达到一定值后， 激励脉冲为低电平， 使 Ｎ８１１ 的 ５ 脚输出开关管激励脉冲。 该 激励脉冲在 ７ 脚外接软启动电容 Ｃ８２６ 充电过程的控制下占空比逐渐增大， 通过 Ｒ８２０ 使 Ｖ８４０ 工作在开关状态。 　　开关电源工作后， 开关变压器 Ｔ８０３ 二次绕组产生的脉冲电压经整流后， 获得的直流电压 为负载电路供电。 ５—６ 绕组输出的脉冲电压经 ＶＤ８１９ 整流、 Ｃ８１９ 滤波获得 １１ Ｖ 电压， 通过 Ｒ８１９ 取代启动电路为 Ｎ８１１ 供电。 ５—７ 绕组输出的脉冲电压经 Ｒ８２５ 限流后， 除了为 Ｎ８１１ 的 ８ 脚提供过零取样脉冲， 还经 ＶＤ８２３ 整流、 Ｃ８２３ 滤波获得的电压， 为误差取样电路提供取样 电压。 １４—１７ 绕组输出的脉冲电压经 ＶＤ８７３ 整流、 Ｃ８７８ 滤波获得 １３５ Ｖ 电压， 为行输出电路 供电。 １０—１１ 绕组输出的脉冲电压经 ＶＤ８８１ 整流、 Ｃ８８２ 滤波获得 １５ Ｖ 电压， 该电压分四路 输出： 第一路直接输出 １５ Ｖ 电压； 第二路为受控 ５ Ｖ 稳压器 Ｎ８５１ 供电； 第三路为受控 ８ Ｖ 稳 压器 Ｎ８６１ 供电； 第四路经 ５ Ｖ 稳压器 Ｎ８６３ 稳压获得 ５ Ｖ 电压， 为微处理器等电路供电。 １２—１３ 绕组产生的脉冲电压经 ＶＤ８７２ 整流、 Ｃ８７４ 滤波获得 １６ Ｖ 电压， 为伴音功放电路供电。 Ｒ８７１、 Ｒ８７２、 Ｒ８８１ 是保险电阻， 相应的负载或供电电路异常时， 保险电阻过流熔断， 避免开 关管 Ｖ８４０ 过流损坏。 　　若开关变压器 Ｔ８０３ 输出端接的整流管或与其并联的尖峰吸收电容击穿， 容易产生开关管 Ｖ８４０ 击穿的故障。 　　（２） 稳压控制 　　该机采用间接误差取样方式。 当市电升高或负载变轻， 引起开关电源输出电压升高时， 开 图 ２ －１９　长虹 Ｄ２９８３ 型彩电电源电路 39 　 关变压器 Ｔ８０３ 的取样绕组升高的脉冲电压经 ＶＤ８２３ 整流， 在滤波电容 Ｃ８２３ 两端产生的取样 电压升高。 该电压经 ＲＰ８２３、 Ｒ８１６、 Ｒ８１７ 取样后， 通过 Ｒ８１１ 为电源控制芯片 Ｎ８１１ 的 １ 脚提 供的比较电压升高， 经 Ｎ８１１ 内部电路处理后， 使其 ５ 脚输出的开关管激励电压的占空比下 降， 开关管 Ｖ８４０ 导通时间缩短， Ｔ８０３ 储能下降， 开关电源输出的电压下降。 反之， 控制过程 相反， 从而实现稳压控制。 调整 ＲＰ８２３ 可改变开关电源输出电压的大小。 　　（３） 收看 ／待机控制 　　收看状态： 遥控开机时， 连接器 ＸＰ８０４ 输入的待机控制信号 ＳＴＤ －ＢＹ（ 来自微处理器 Ｎ００１ 的 ４１ 脚）为低电平， 通过 Ｒ８６４ 使 Ｖ８６２ 截止， 致使 ＶＤ８６１ 和 ＶＤ８６３ 截止， 受控型稳压 器 Ｎ８６１ 和 Ｎ８５１ 控制端有高电平信号输入， 于是它们输出正常的电压为相应的负载供电， 负 载电路获得供电后开始工作。 因此， 该机进入收看状态。 　　待机状态： 遥控关机时， 待机控制信号 ＳＴＤ －ＢＹ 为高电平， 通过 Ｒ８６４ 使 Ｖ８６２ 导通， 致 使 ＶＤ８６１ 和 ＶＤ８６３ 导通。 ＶＤ８６１ 导通后， 使受控型稳压器 Ｎ８６１ 输出电压几乎为 ０， ＴＶ 处理 芯片等电路停止工作， 使行、 场扫描等电路停止工作； ＶＤ８６３ 导通， 使 Ｎ８５１ 输出电压几乎为 ０， 机外信号输入切换等电路停止工作。 因此， 该机进入待机状态。 　　3畅保护 　　（１） 供电欠压保护 　　若市电电压低或整流滤波电路异常， 使开关电源供电过低后， 该电压经电阻分压后加到 ＴＤＡ４６０５ 的 ３ 脚。 若 ３ 脚的电压低于内部基准电压后， 初级电压检测电路通过逻辑电路使 ５ 脚 输出的脉冲变为低电平， 开关管截止， 实现欠压保护。 　　（２） 芯片供电异常保护 　　启动时， 若启动电路异常使 ＴＤＡ４６０５ 的 ６ 脚输入的电压低于 １２ Ｖ 时， 该芯片不能启动； 完成启动后， 若自馈电电路为 ６ 脚提供的电压高于 ２０ Ｖ 时， 被 ＴＤＡ４６０５ 内的电压监视器检测 后， 使基准电压发生器停止工作， 以免开关管或负载元件过压损坏； 若自馈电电压低于 ５ Ｖ， 电压监视器同样使基准电压发生器停止工作， 以免开关管因激励不足而损坏。 　　（３） 软启动控制 　　ＴＤＡ４６０５ 的 ７ 脚外接软启动电容。 开机瞬间， ７ 脚外接的软启动电容需要充电， 充电期间 使 ５ 脚输出的开关管激励脉冲的占空比由小逐渐增大到正常， 避免了开机瞬间稳压控制电路未 进入工作前， 可能导致开关管损坏。 　　4畅TDA4605 的判断技巧 　　由于电源控制芯片 ＴＤＡ４６０５ 获得供电便能够工作， 所以不安装开关管时单独为其供电后， 通过测 ＴＤＡ４６０５ 关键脚电压数据便可快速判断它和相关元器件是否正常。 该方法对于屡次损 坏开关管的故障比较实用。 　　６ 脚电压在 ７畅８ ～１１ Ｖ 之间跳变， ５ 脚电压在 ０ ～０畅１５ Ｖ 之间跳变， ３ 脚电压在 １畅１ ～２畅２ Ｖ 之间跳变， ２ 脚电压在 １畅２ ～７畅１ Ｖ 之间跳变。 数据是由数字型万用表测得， 不同的彩电所测 数据可能会有所区别， 但也应符合此规律。 　　维修时， 若 ６ 脚电压能够在 ７畅８ ～１１ Ｖ 之间跳变， 说明 ＴＤＡ４６０５ 能够启动， 只是因没有 40 　 自馈电电压而工作在重复启动与停止状态； 若 ６ 脚没有电压， 说明启动电路异常。 ５ 脚电压在 ０ ～０畅１５ Ｖ 之间跳变， 说明 ＴＤＡ４６０５ 能够输出开关管激励脉冲， 若 ５ 脚没有电压， 说明其内部 的振荡器、 开关管激励电路异常； 若 ３ 脚电压异常， 说明 ３ 脚外接的分压电路异常。 第二节　高频调谐器原理与维修 　　高频调谐器（俗称高频头） 是彩电信号处理的第一站， 它性能的好坏直接影响图像和伴音 的质量。 　　一、 高频调谐器的构成和作用 　　1畅高频调谐器的构成 　　高频调谐器由 Ｕ、 Ｖ 频段两个通道组成， 如图 ２ －２０ 所示。 Ｕ、 Ｖ 通道都包含输入回路、 高频放大电路、 本振电路和混频电路。 接收 ＶＨＦ 频道节目时， ＵＨＦ 通道不工作； 接收 ＵＨＦ 频 段节目时， ＶＨＦ 通道不工作， 混频级作为 ＵＨＦ 频段的中放级。 图 ２ －２０　高频调谐器内部构成 　　2畅高频调谐器的作用 　　高频调谐器的主要作用有以下 ３ 个方面： 　　（１） 调谐选台 　　从高频调谐器输入端输入的有线电视信号有数十个， 而高频调谐器需要对接收的信号进行 选择， 选择出用户需要收看的电视节目。 ＣＣＴＶ 高频调谐器（增补型高频调谐器）接收的频道和 频率范围如表 ２ －２ 所示。 　　（２） 信号放大 　　高频调谐器接收的高频信号很微弱（０畅１ ～１ ｍＶ）， 所以需要进行 ２０ ｄＢ 以上的放大， 输出 １ ～１０ ｍＶ 的中频信号， 确保后级电路正常工作。 41 　 表 2 －2　CCTV 高频调谐器接收的频道和频率范围 频　　段 频 道 范 围 频率范围／ＭＨｚ ＶＨＦ －Ｌ ＤＳ１ ～Ｚ７ ４８畅５ ～１６７ ＶＨＦ －Ｈ ＤＳ６ ～Ｚ３７ １６７ ～４７０ 频　　段 频 道 范 围 频率范围／ＭＨｚ ＵＨＦ ＤＳ１３ ～Ｚ５７ ４７０ ～８７０ 　　注： ＤＳ１ ～ＤＳ５７ 属于正规频道； Ｚ１ ～Ｚ５７ 属于增补频道。 　　（３） 频率变换 　　由表 ２ －２ 可知， 不同频道的频率不同， 所以为了满足中放电路的正常工作， 需要通过高 频调谐器内的本振、 混频电路对所接收的信号进行差频处理后， 输出频率固定的图像中频信号 和第一伴音中频信号。 　　二、 高频调谐器的种类和引脚作用 　　彩电应用的高频调谐器主要有 ＴＤＱ －２ 和 ＴＤＱ －３ 两种， 它们的外形如图 ２ －２１ 所示。 管 脚功能如下。 图 ２ －２１　ＴＤＱ －２、 ＴＤＱ －３ 型高频调谐器引脚功能 　　（１） ＢＵ 端子 　　它是 ＵＨＦ 通道的供电端（通常为 １２ Ｖ）。 需要接收 ＵＨＦ 频段节目时， 该脚才能有 １２ Ｖ 电 压输入， 接收 ＶＨＦ 频段节目时， 该脚无电压输入。 　　（２） ＶＡＧＣ 端子 　　由于此类高频调谐器的 ＵＡＧＣ 端子悬空， 所以 ＶＡＧＣ 端子输入的高频放大器增益自动控 制电压（为直流电压）， 同时作用于 ＵＨＦ 通道和 ＶＨＦ 通道的高频放大器。 该控制电压来自中频 放大电路。 　　（３） ＢＳ 端子 　　ＶＨＦ 频段包括 ＶＬ（１ ～５ 频道）和 ＶＨ（６ ～１２ 频道） 两个频段， ＴＤＱ －２ 型高频调谐器不像 ＴＤＱ －３ 型高频调谐器采用 ＶＬ、 ＶＨ 频段的单独控制方式， 来控制高频调谐器工作的频段， 而 是采用了 ＶＨＦ 频段单独供电方式。 因此， 为了实现 ＶＬ、 ＶＨ 频段节目的收看， ＴＤＱ －２ 型设置 了 ＶＬ 和 ＶＨ 频段切换控制端 ＢＳ。 当 ＢＳ 端子输入 ３０ Ｖ 电压时， 接收 ＶＬ 频段的节目； 当 ＢＳ 端 42 　 子输入 ０ Ｖ 电压时， 接收 ＶＨ 频段的节目。 　　（４） ＢＶ 端子 　　它是 ＶＨＦ 通道供电端（通常为 １２ Ｖ）。 只有该脚输入 １２ Ｖ 电压后， 高频调谐器才能接收 ＶＨＦ 频段的电视节目。 接收 ＵＨＦ 频段节目时， 该脚电压为 ０。 　　（５） ＢＴ 端子 　　ＢＴ 端子是 ０ ～３０ Ｖ 调谐电压输入端。 通过改变调谐电压的大小， 可改变高频调谐器内谐 振回路的频率， 实现不同频道电视节目的接收。 　　（６） ＡＦＴ 端子 　　ＡＦＴ 端子是自动频率调整电压输入端。 它的作用是用来自动调整高频调谐器内本振电路的 振荡频率， 确保高频调谐器输出稳定的图像中频信号。 ＡＦＴ 控制电压来自中频放大电路。 　　（７） ＢＭ 端子 　　它是高频调谐器内部电路的供电端。 只有该脚输入 １２ Ｖ 电压后， 高频调谐器内部电路才 能工作。 　　（８） ＩＦ 端子 　　它是图像和第一伴音中频信号输出端。 　　三、 高频调谐器的典型故障 　　高频调谐器的典型故障有： 一是无图像、 无伴音、 蓝屏； 二是信号弱、 图像上有雪花点； 三是某一频段无节目或信号弱； 四是逃台。 　　1畅无图像、 无伴音、 蓝屏 　　当光栅上有浓密的雪花噪点， 并且在前置中频放大器基极输入干扰信号后， 荧光屏和扬声 器有反映， 说明故障在高频调谐器及其周围电路。 此时， 可测高频调谐器的供电端、 调谐电压 输入端和频段切换电压是否正常， 若电压正常， 说明高频调谐器异常。 　　对于有蓝屏静噪功能的彩电需要解除该功能后， 才能观察荧光屏上的噪点。 　　2畅信号弱、 图像上有雪花噪点 　　信号弱且荧光屏上有浓密的雪花噪点， 并且在前置中频放大器输入端输入干扰信号后， 荧 光屏和扬声器反映强烈， 多为高频调谐器或 ＡＧＣ 电路异常。 确认 ＡＧＣ 电路正常后， 则说明高 频调谐器异常。 　　3畅某一频段无节目或信号弱 　　对于该故障只要确认高频调谐器有相应的频段切换电压输入， 便说明高频调谐器异常。 　　4畅逃台 　　逃台故障就是热机后， 荧光屏上的图像信号逐渐消失。 该故障的原因很多， 判断是否因高 频调谐器异常所致时， 主要是检测调谐电压是否正常， 若调谐电压发生变化， 而脱开高频调谐 43 　 器的 ＶＴ 或（ＢＴ）端子后， 调谐电压恢复正常， 便说明高频调谐器内部有元件漏电。 第三节　中频信号处理电路原理与维修 　　一、 中频信号处理电路组成和单元电路作用 　　1畅构成 　　中频信号处理电路由声表面滤波器、 中频放大器、 视频检波器、 自动噪声控制 ＡＮＣ、 自 动增益控制 ＡＧＣ 和自动频率调整 ＡＦＴ 等电路构成， 如图 ２ －２２ 所示。 图 ２ －２２　中频信号处理电路 　　2畅单元电路的作用 　　（１） 声表面滤波器 图 ２ －２３　中放的幅频特性 　　声表面滤波器 ＳＷＡＦ 的作用就是利用它的频率特性形成图 ２ －２３ 所示的中频幅频特性曲 44 　 线。 ３８ ＭＨｚ（图像中频）、 ３３畅５７ ＭＨｚ（色度中频）分别位于曲线两边的中点（即 －６ ｄＢ）处， 有 ３ 个吸收点： ３１畅５ ＭＨｚ（ 伴音第一载频）、 ３０ ＭＨｚ（ 本频道本振频率与高一频道载频的差频）、 ３９畅５ ＭＨｚ（本频道本振频率与低一频道载频的差频）。 　　由于声表面滤波器大多存在 ２０ ｄＢ 的插入损耗， 所以需要在它前面设置一级放大器（即中 频前置放大器）来补偿这种损耗。 　　（２） 中频放大器 　　中频放大器通常由 ３ 级交流耦合或直流耦合放大器构成。 它的作用是对符合中频幅频特性 曲线的中频信号进行放大， 总增益可达到 ６０ ～７０ ｄＢ。 　　（３） 视频检波电路 　　视频检波电路由同步检波器组成。 它的作用是将放大后的中频信号进行检波， 得到彩色全 电视信号（复合视频信号）， 并同时通过变频得到第二伴音中频信号。 　　（４） ＡＮＣ 电路 　　ＡＮＣ 电路的作用是抑制大于同步头脉冲的干扰脉冲， 确保 ＡＧＣ 电路、 同步分离电路正常工作。 　　（５） ＡＧＣ 电路 　　ＡＧＣ 电路由 ＡＧＣ 检波、 ＡＧＣ 放大、 高放 ＡＧＣ 延迟电路构成。 它包括中放 ＡＧＣ（ＩＦ ＡＧＣ） 电路和高放 ＡＧＣ（ＲＦ ＡＧＣ）电路两部分。 它们的作用是自动控制中频放大器和高频调谐器内的 高频放大器的增益， 确保接收强弱信号时， 中频放大器输出信号幅度的稳定。 　　（６） ＡＦＴ 电路 　　ＡＦＴ 电路由鉴频器构成。 它的作用是产生一个控制电压去控制高调谐器内本振电路的频 率， 使本机振荡频率始终高于节目频率一个中频频率， 从而保证高 频调 谐 器输 出 稳定 的 ３８ ＭＨｚ中频信号。 　　二、 中频信号处理电路典型元器件 　　中频信号处理电路的关键元器件除了集成电路， 还有声表面滤波器和中周， 掌握它们的特 点、 结构， 对于检修工作是十分重要的。 　　1畅声表面滤波器 　　声表面滤波器属于滤波器的一种， 它是将电信号转换为机械信号， 又将机械信号转换为电 信号的谐振器件。 常见的声表面滤波器如图 ２ －２４ 所示。 由于不同型号的声表面滤波器的插入 损耗、 选频特性和阻抗可能不同， 所以维修时最好采用同型号的声表面滤波器更换。 　　2畅中周 　　常见的中周是由电感线圈 Ｌ、 电容 Ｃ 和磁芯构成的谐振器件， 也有小部分中周由线圈和磁 芯构成， 电容采用外置方式。 它的外形如图 ２ －２５ 所示。 　　值得一提的是： 中周的故障率极高， 可达到中频信号处理电路故障的 ６０％左右。 中周损 坏的故障原因主要是内部电容漏电（表面发黑） 所致。 由于不同型号的中周的 Ｌ、 Ｃ 参数不同， 所以维修时最好采用同型号或谐振频率相同的免调试中周更换。 45 　 图 ２ －２４　常见的声表面滤波器外形和引脚 D:\06di\0 D:\06di\0 图 ２ －２５　中周的外形 　　三、 TA7680AP 构成的中频信号处理电路 　　下面以长虹 ＮＣ －２ 机心的中频信号处理电路为例进行介绍。 　　1畅中频幅频特性曲线信号形成 　　参阅图 ２ －２６， 该机幅频特性曲线信号由声表面滤波器 Ｚ１０１ 和前置放大器 Ｖ１６１ 来实现。 图 ２ －２６　长虹 ＮＣ －２ 机心中频信号处理电路 　　高频调谐器输出的 ３８ ＭＨｚ 图像中频信号和 ３１畅５ ＭＨｚ 第一伴音中频信号， 由 Ｖ１６１ 及相关 元件组成的中频前置放大器进行放大， 以补偿声表面滤波器 Ｚ１０１ 的插入损耗。 Ｖ１６１ 组成宽带 型共发射极放大器； Ｒ１６３、 Ｒ１６２ 是 Ｖ１６１ 的偏置电阻； Ｒ１６６ 是 Ｖ１６１ 的负反馈电阻； Ｌ１６２ 是 高频补偿电感， 提高放大器的高频增益。 　　通过 Ｖ１６１ 放大后的信号经 Ｃ１６３ 耦合到 Ｚ１０１ 输入端， 由 Ｚ１０１ 滤波选频后， 得到符合中 频幅频特性曲线的图像中频信号、 第一伴音中频信号。 Ｌ１０２ 和分布电容组成谐振回路， 可减 少插入损耗和减小三次反射信号， 提高图像的清晰度； Ｒ１０１ 是匹配电阻。 　　2畅中频放大器 　　参阅图 ２ －２６， 该机的中频放大器集成在 ＴＡ７６８０ＡＰ（ＮＱ１０１）内部。 由声表面滤波器 Ｚ１０１ 输出的符合幅频特性曲线的中频信号经 Ｃ１０１ 耦合， 通过 ＮＱ１０１ 的 ７、 ８ 脚输入到中频放大器， 经三级中频放大器放大后， 送到视频检波电路。 ＮＱ１０１ 的 ６、 ９ 脚外接的 Ｃ１０２ 用来滤除中放 电路负反馈支路的交流成分， 提高中放电路的增益。 46 　 　　3畅视频检波器 　　该机采用双差分模拟乘法器型的同步检波电路。 同步检波电路需要输入两个信号： 一是待 检波的调幅波信号（即图像中频信号）； 另一个是与图像中频信号同步的基准载波信号（即同相 的 ３８ ＭＨｚ 方波信号）， 如图 ２ －２７ 所示。 图 ２ －２７　长虹 ＮＣ －２ 机心视频检波电路 　　从中频放大器输出的图像中频信号不仅直接送到同步检波电路， 而且通过中频载波限幅放 大器提取基准载波。 ＮＱ１０１ 的 １７、 １８ 脚外接的 Ｌ１５１ 是 ３８ ＭＨｚ 选频回路（ 俗称中周）， 调整 Ｌ１５１ 的磁心， 可改变 Ｌ１５１ 的谐振频率， 也就改变了同步检波器输出信号幅度的大小。 Ｒ１０８ 是阻尼电阻， 用来降低 Ｌ１５１ 的 Q 值， 展宽频带。 由同步检波电路输出的彩色全电视信号和第 一伴音信号经预视放电路放大后从 １５ 脚输出。 　　4畅噪声抑制电路 　　实际上同步检波器输出的视频信号内还夹杂一定的干扰脉冲， 所以需要通过噪声抑制电路 对这些干扰脉冲进行一定抑制。 当 ＮＱ１０１ 的 １５ 脚输出视频信号中的黑峰噪声幅度低于１畅６ Ｖ 时开始抑制， 并钳位在 ３畅３ Ｖ； 白峰噪声幅度大于 ６畅２ Ｖ 时开始抑制， 并钳位在 ４畅１ Ｖ。 该电 路集成在 ＮＱ１０１ 内部， 无外接元件。 　　5畅AGC 电路 　　ＡＧＣ 电路由 ＮＱ１０１ 内的 ＩＦ ＡＧＣ 和 ＲＦ ＡＧＣ 延迟电路和相关的外接元件组成， 如图 ２ －２８ 所示。 　　首先， ＩＦ ＡＧＣ 电路利用检波电路将视频信号中的同步脉冲取出并放大， 再对同步脉冲进 行平均值检波。 ＡＧＣ 检波的时间常数大小取决于 ５ 脚外接 Ｃ１０６ 和 Ｒ１０７ 参数大小。 　　ＡＧＣ 检波电路输出的 ＩＦ ＡＧＣ 控制信号经放大后一方面送到 ＲＦ ＡＧＣ 电路； 另一方面加到 中频放大器， 根据信号的强弱由后向前逐级对三级中频放大器进行增益控制。 　　当信号幅度超过 ＩＦ ＡＧＣ 的控制范围后， ＲＦ ＡＧＣ 电路开始启动， 由 １１ 脚输出 ＲＦ ＡＧＣ 控 制电压， 使高频调谐器内的高频放大器的增益减小。 １０ 脚外接的可调电阻 Ｒ１５１ 用来调节 ＲＦ ＡＧＣ 延迟量的大小， １０ 脚电位高时 ＲＦ ＡＧＣ 动作早； １０ 脚电位低时 ＲＦ ＡＧＣ 动作迟。 １１ 脚输 47 　 图 ２ －２８　ＡＧＣ 电路 出的 ＲＦ ＡＧＣ 控制信号采用反向控制方式， 当高频电视信号增强时， １１ 脚输出的控制电压下 降。 而 ＲＦ ＡＧＣ 静态电压由 １２ Ｖ 电压经 Ｒ１０４、 Ｒ１０５ 分压获得。 　　6畅AFT 电路 　　ＡＦＴ 电路由鉴相器为核心构成组成， 如图 ２ －２９ 所示。 图 ２ －２９　ＡＦＴ 电路 　　由 ＮＱ１０１ 内的限幅放大器和 Ｌ１５１ 产生的 ３８ ＭＨｚ 信号， 作为基准中频载波信号直接加到 ＡＦＴ 电路， 同时由 ９０°移相回路（ＡＦＴ 中周） Ｌ１５２ 移相后的信号也送到 ＡＦＴ 电路。 当图像中频 载频为 ３８ ＭＨｚ 时移相为 ９０°， 鉴相器无误差信号输出； 当图像中频载频偏移 ３８ ＭＨｚ 时移相不 等于 ９０°， 鉴相器输出相应的 ＡＦＴ 控制电压， 经放大后由 １３、 １４ 脚输出。 １３ 脚输出的 ＡＦＴ 控 制电压经 Ｃ１７１ 滤波后， 通过 Ｒ１７１ 送到高频调谐器， 对它内部的本振电路进行控制， 确保高 频调谐器输出稳定的中频信号。 　　四、 中频信号处理电路的典型故障 　　中频信号处理电路的典型故障有： 一是蓝屏、 无伴音； 二是图像质量差； 三是逃台或搜索 48 　 不存台。 　　1畅蓝屏、 无伴音 　　由于该机具有无信号静噪功能， 所以在中频信号处理电路异常时， 会产生蓝屏、 无伴 音故障。 首先， 解除蓝屏后， 若荧光屏上有雪花噪点， 检查高频调谐器及其周围电路； 若 无噪点， 在 ＮＱ１０１ 的 ７ 脚或 ８ 脚输入干扰信号后， 荧光屏和扬声器反映强烈， 说明故障部 位在中频前置放大电路和声表面滤波器 Ｚ１０１， 否则说明 ＮＱ１０１ 内的中放、 视频解调电路 异常。 　　2畅图像质量差 　　对于中频信号处理电路而言， 引起图像质量差的故障原因主要在中频前置放大电路或 ＡＧＣ 电路。 　　3畅逃台或搜索不存台 　　对于中频信号处理电路而言， 该故障原因主要是图像检波中周、 ＡＦＴ 移相中周失谐。 因为 它们异常， 会导致高频调谐器内的本振频率偏移， 从而产生逃台故障， 而具有自动搜索存台功 能的彩电， ＡＦＴ 信号是实现该功能的重点信号， 所以它们异常也就不能实现搜索存台。 若拆下 中周后， 发现里面的镀银管状电容发黑， 便说明该电容已漏电。 第四节　伴音信号处理电路原理与维修 　　一、 伴音信号处理电路构成和单元电路作用 　　1畅构成 　　伴音信号处理电路由 ６畅５ ＭＨｚ 带通滤波器、 中频限幅放大器、 伴音鉴频器、 音量控制电 路、 静噪控制电路伴音功率放大电路和扬声器组成， 如图 ２ －３０ 所示。 　　2畅单元电路的作用 　　（１） ６畅５ ＭＨｚ 带通滤波器 　　该电路的作用是将视频检波器输出的视频信号滤除， 取出 ６畅５ ＭＨｚ 第二伴音中频信号。 　　（２） 中频限幅放大器 　　该电路的主要作用是将第二伴音中频信号进行放大， 并抑制调幅干扰脉冲。 　　（３） 伴音鉴频器 　　该电路的作用就是利用移相电路将调频信号的频率变化转变为相位变化， 再利用双差分电 路的鉴频特性将相位变化转变为幅度变化， 最终解调出伴音信号。 49 　 图 ２ －３０　伴音信号处理电路 　　（４） 音量控制电路 　　该电路的作用就是调节音量的大小。 　　（５） 静噪控制电路 图 ２ －３１　伴音功放厚膜 电路 ＴＤＡ７４９６ 　　该电路的作用就是在换台、 搜台、 无信号输入期间或开关机瞬间输出一个控制信号， 使伴 音电路停止工作， 以免出现噪声。 　　（６） 伴音功率放大电路 　　该电路的作用就是将音频信号进行放大后， 激励扬声器还原伴音信号。 　　二、 伴音信号处理电路典型元器件 　　伴音信号处理电路的主要器件有 ４ 个： 一是 ６畅５ ＭＨｚ 陶瓷滤波器； 二是伴音中频信号处理 集成电路（与图像中频集成在一起）； 三是伴音功率放大电路； 四是扬声器。 　　1畅扬声器 　　扬声器固定在彩电的外壳上， 通过引线到主电路板， 它的阻抗有 ８ Ω和 １６ Ω两种， 所以 更换时除了要考虑外形和功率外， 还要注意阻抗是否匹配。 　　2畅伴音功放电路 　　伴音功放采用厚膜集成电路， 它属于大功率器件， 需要 安装在铜 质 或 铝 质 散 热 片 上。 ＴＤＡ７４９６ 的 外 形 如 图 ２ －３１ 所示。 　　3畅6畅5 MHz 陶瓷滤波器 　　６畅５ ＭＨｚ 陶瓷滤波器通常为橙色的三端器件。 它的符号标 记为 Ｌ６畅５Ｍ， 外 形 和 电 路 符 号 如 图 ２ －３２ 所 示。 实 际 上， ６畅５ ＭＨｚ 滤波器属于带通滤波器， 带通滤波器的功能就是只允 许某一频段中的频率通过， 而高于或低于特定频段的信号被 衰减。 50 　 图 ２ －３２　６畅５ ＭＨｚ 陶瓷滤波器外形和电路符号 　　三、 TA7680AP 构成的伴音小信号处理电路 　　下面以长虹 ＮＣ －２ 机心的伴音信号处理电路为例介绍。 该机伴音小信号处理电路由 ＴＡ７６８０ＡＰ 和外围电路构成， 如图 ２ －３３ 所示。 图 ２ －３３　长虹 ＮＣ －２ 机心伴音小信号处理电路 　　从 ＴＡ７６８０ＡＰ 的 １５ 脚输出的视频信号和第二伴音信号经 Ｌ１０５ 分两路输出： 一路送到视频 电路； 另一路经 Ｒ６８９ 送到由 Ｃ６８４、 Ｌ６７３、 Ｃ６８３ 组成的陷波器滤除 ６畅５ ＭＨｚ 以下的视频信号， 51 　 通过 ６畅５ ＭＨｚ 陶瓷滤波器 Ｚ６７２ 取出第二伴音中频信号， 从 ２１ 脚输入到伴音中频放大电路， 通 过三级伴音中频放大器放大并抑制调幅干扰脉冲。 ２２ 脚外接的 Ｃ１１２ 是伴音中频放大器的负反 馈电容， 以稳定伴音中频放大器的工作点。 　　经放大后的第二伴音中频信号一方面送到鉴频器， 另一方面经伴音鉴频中周 Ｌ６５１ 等移相 后输入到鉴频器。 当鉴频器输入的伴音为 ６畅５ ＭＨｚ 时， 鉴频器就可输出伴音信号。 ２３ 脚外接 的 Ｒ６０４ 和 Ｃ６０４ 组成去加重电路。 　　伴音信号送到 ＡＴＴ 电子音量控制电路。 伴音信号经该电路进行调整后由 ２ 脚输出， 从而 实现伴音音量的调整。 ２ 脚输出信号的强弱取决于 １ 脚输入的直流控制电压的大小。 长虹 ＮＣ －２ 机心未采用该控制方式， 所以 １ 脚通过电阻 Ｒ６１４ 和 Ｃ６０６ 接地。 　　四、 伴音功率放大电路 　　下面以长虹 Ａ６ 机心为例介绍伴音功率放大电路。 长虹 Ａ６ 机心的伴音音频功率放大采用 厚膜集成电路 ＴＤＡ７４９５ 或 ＴＤＡ７４９６ 构成。 ＴＤＡ７４９５ ／７４９６ 是一种带音量控制和待机控制功能 图 ２ －３４　ＴＤＡ７４９５ ／７４９６ 内部构成和典型应用电路 的双声道甲乙类功率放大器， 可用于质量要求较高的电视伴音系统的功率放大。 它由两路运算 功率放大器、 音量控制电路、 辅助输出（ 音量可变） 放大电路及静音 ／待机过热保护电路等组 成， 如图 ２ －３４ 所示， 管脚功能和维修数据如表 ２ －３ 所示。 由于 ＴＤＡ７４９５ 的输出功率大， 所 以应用在大屏幕彩电， 而 ＴＤＡ７４９６ 相对功率要小， 主要应用在小 屏 幕彩 电。 下 面 以长 虹 52 　 Ｒ２１１６Ａ 型机为例， 介绍伴音功率放大电路。 电路如图 ２ －３５ 所示。 表 2 －3　TDA7495 ／7496 管脚功能和电压参考数据 管脚号 管脚名 功　　能 电压／Ｖ 对地电阻／ｋΩ 红笔测 黑笔测 １ ＩＮＲ 右声道音频信号输入 １３畅９ ５畅８ ８畅５ 充电 ２ ＶＡＲＯＵＴ －Ｒ 右声道音频信号辅助输出（未用） — — — ３ ＶＯＬＵＭＥ 音量控制电压输入 ６畅６ ５畅６ １２ ４ ＶＡＲＯＵＴ －Ｌ 左声道音频信号辅助输出（未用） — — — ５ ＩＮＬ 左声道音频信号输入 １３畅９ ５畅９ １０ ６ ＮＣ 悬空 — — — ７ ＳＶＲ 纹波电压抑制 １３畅９ ４畅８ 充电 １３ 充电 ８ Ｓ －ＧＮＤ 接地 ０ ０ ０ ９ ＳＴＢＹ 待机／运行控制（未用） ０ ０ ０ １０ ＭＵＴＥ 静噪控制（未用） ０ ０ ０ １１ ＰＷ －ＧＮＤ 电源地 ０ ０ ０ １２ ＯＵＴＬ 左声道信号输出 １３畅９ ４畅４ １４畅５ 充电 １３ ＶＳ 供电 ２８ ３畅３ 充电 ６０ 充电 １４ ＯＵＴＲ 右声道信号输出 １３畅９ ４畅４ １６ 充电 １５ ＰＷ －ＧＮＤ 电源地 ０ ０ ０ 　　1畅主伴音信号的功率放大 　　主伴音信号由 ＴＤＡ７４９６（Ｎ３５１）右路音频信号输入端 １ 脚输入， 进行音量控制和功率放大 后从 １４ 脚输出， 由 Ｃ３６２ 耦合加到并联连接的两个扬声器 Ｂ３０１ 和 Ｂ３０２， 发出 ２００ Ｈｚ 以上的 中 ／高频声音。 　　２８ Ｖ 电压经 Ｃ３６０ 和 Ｃ３６１ 滤波后， 加到 Ｎ５３１ 的 １３ 脚， 为其内部电路供电。 　　2畅低音的处理及功率放大 　　由于现在的电视伴音并非立体声， 因此 Ｒ２１１６Ａ 型机实用电路中将左路（Ｌ 通道） 音频信号 处理电路用作低音功放， 以改善电视伴音的音质。 进入 Ｎ３５１ 的 ５ 脚的低音频信号的幅度受 Ｖ３５５ 工作状态的控制， 而 Ｖ３５４ 受 ＣＰＵ（Ｄ７０１）１ 脚低音开关信号的控制。 当 Ｄ７０１ 的 １ 脚输出 低电平时 （ 低音扩展关）， Ｖ３５４ 截止， 使 Ｖ３５５ 饱 和导 通， Ｒ３５９ 经 Ｖ３５５ 的 Ｃ、 Ｅ 极 接 地， Ｎ１０１ 的 ５１ 脚输出的音频信号经 Ｒ３５２ 和 Ｒ３５９ 分压， 适当降低幅度后由 Ｃ３５４ 耦合到 Ｎ３５１ 的 ５ 脚， 由于低音部分得到适量衰减， 伴音较为清晰、 响亮； 当 Ｄ７０１ 的 １ 脚输出高电平时（ 重低 音开）， Ｖ３５４ 导通， Ｖ３５５ 截止， 伴音中的低音部分未受衰减而相对加强， 伴音深厚、 有力， 低音力度相对较大。 　　由 ５ 脚输入的低音部分经内部功率放大后从 １２ 脚输出， 经 Ｃ３６３ 耦合到低音扬声器 Ｂ３０３， 53 　 图 ２ －３５　长虹 Ｒ２１１６Ａ 型彩电伴音功率放大电路 激励它发出低音。 　　3畅音量控制 　　Ｎ３５１ 输出信号强弱受 ３ 脚直流电压的控制， ３ 脚直流电压高则音量大； ３ 脚直流电压低则 音量小。 而 ３ 脚电压由微处理器 Ｄ７０１ 的 ３９ 脚控制。 　　Ｒ２１１６Ａ 型机伴音系统具有静音功能， 当电视机处于频道切换、 自动搜索选台、 半自动搜 索选台、 ＴＶ ／ＡＶ 切换等状态时， ＣＰＵ 的 ３９ 输出低电平， 使 Ｎ３５１ 的 ３ 脚也为低电平， 从而使 伴音功放无输出， 实现静音控制。 当按动遥控器的 “ 静音” 键时， 也可以使以上两脚为低电 平， 控制伴音功放无输出， 电视机进入静音状态； 需再次按动 “ 静音” 键， 伴音通道才能恢 复到正常工作状态。 　　五、 伴音信号处理电路的典型故障 　　伴音信号处理电路的典型故障有： 无伴音、 伴音失真。 54 　 　　1畅无伴音 　　伴音处理电路任何环节出来的故障均可能导致无伴音。 对于该故障确认音量控制、 静噪控 制正常后， 可由后级向前级检查。 　　从伴音功放电路的信号输入端输入干扰信号后， 若扬声器不能发出噪声， 说明伴音功放电 路或扬声器异常； 若扬声器发出噪声， 说明故障在小信号处理电路。 此时， 从伴音中频放大器 输入端输入干扰信号， 若扬声器发出噪声， 说明 ６畅５ ＭＨｚ 带通滤波器电路异常； 若扬声器不 能发出噪声， 说明伴音中放或鉴频电路异常。 　　2畅伴音失真 　　对于该故障可分三种情况进行检修。 　　①伴音失真且音量小： 这种故障多因伴音功放电路或扬声器异常所致； ②伴音失真、 音量 小且有峰音： 这种故障多因伴音鉴频电路的移相中周失谐所致； ③伴音失真、 音量小且有峰音 和噪声： 这种故障多因 ６畅５ ＭＨｚ 带通滤波器异常所致。 第五节　视频信号形成与亮度信号处理电路分析与维修 　　一、 视频信号与亮度信号处理电路构成和单元电路作用 　　1畅构成 　　视频信号形成与亮度信号处理电路由 ６畅５ ＭＨｚ 陷波器、 对比度控制电路、 亮度放大 器、 亮度延迟线、 直 流 分 量 恢 复 电 路、 黑 电 平 钳 位 电 路、 亮 度 控 制 电 路 等 构 成， 如 图 ２ －３６所示。 图 ２ －３６　视频信号形成与亮度信号处理电路构成 55 　 　　2畅单元电路的作用 　　（１） ６畅５ ＭＨｚ 陷波器 　　它的作用是将视频检波器输出的伴音信号滤除， 取出视频信号。 　　（２） 对比度控制电路 　　它的作用是控制放大器增益的大小， 实现图像黑白对比的调整。 　　（３） ４畅４３ ＭＨｚ 陷波器 　　它的作用是将视频信号中的 ４畅４３ ＭＨｚ 色度信号和色同步信号滤除， 以获得亮度信号。 　　（４） 亮度延迟线 　　由于亮度信号处理的过程较色度信号简单， 较色度信号提前到达色矩阵电路， 这样会导致 彩色图像与黑白图像不能完全重合。 因此， 需要通过亮度延迟线将亮度信号延迟 ０畅６ μｓ。 　　（５） 直流分量恢复电路 　　由于亮度信号采用交流耦合方式传输， 所以丢失了电视信号中的直流分量。 由于电视信号 中的直流分量反映了图像的平均亮度， 所以彩电必须恢复电视信号的直流分量， 才能正常地显 示图像。 通常采用黑电平钳位的方法来恢复直流分量。 　　（６） 亮度控制电路 　　实际上， 亮度控制是通过改变黑电平钳位电路钳位电平的高低来实现。 　　（７） 行、 场消隐信号输入电路 　　该电路的作用就是在行、 场逆程期间为视放末级提供消隐信号， 使显像管阴极电位在消隐 期间升高， 显像管截止， 实现行、 场回扫线的抑制。 　　二、 视频信号形成和亮度信号处理电路典型元器件 　　视频信号形成和亮度信号处理电路的主要器件有两个： 一是 ６畅５ ＭＨｚ 陶瓷陷波器； 二是 亮度延迟线。 　　1畅6畅5 MHz 陶瓷陷波器 　　６畅５ ＭＨｚ 陶瓷陷波器通常为蓝色的三端器件。 它的外形与图 ２ －３２ 所示陶瓷滤波器相同。 　　2畅亮度延迟线 　　亮度延迟线的外形和电路符号如图 ２ －３７ 所示。 图 ２ －３７　亮度延迟线外形和电路符号 56 　 　　三、 典型电路分析 　　下面分析 ＴＡ７６９８ＡＰ 及相关元器件构成的视频信号形成及亮度信号处理电路， 电路见图 ２ －３８。 图 ２ －３８　黄河 ＨＣ －４７ 型彩电视频信号形成和亮度信号处理电路 　　1畅视频信号形成、 图像轮廓校正 　　来自 ＴＡ７６８０ＡＰ 的 １５ 脚的视频信号和第二伴音中频信号经 Ｒ２０１ 隔离后， 通过 Ｌ２０１、 Ｚ２０１ 将伴音第二中频信号滤掉并取出视频信号， 再经 ＴＡ７６９８ＡＰ 的 ３９ 脚送到倒相放大器。 倒 相放大后的视频信号经 Ｖ１ 射随放大由 ４０ 脚输出。 该信号一方面经 Ｒ５０１ 送到色度信号处理电 路； 另一方面经 Ｒ３０１ 送到同步分离电路。 同时， ３９ 脚输入的信号还送到受对比度控制的放大 器， 由该放大器送到 Ｖ２ 的 Ｂ 极， 在它的 Ｃ 极获得倒相后的信号由 ４２ 脚输出。 Ｖ２ 的 Ｅ 极经 １ 脚接 Ｒ２０４、 Ｒ２０７、 Ｃ２０２ 构成的图像轮廓校正电路。 通过该电路可改善图像的轮廓， 提高图像 的清晰度。 57 　 　　2畅4畅43 MHz 陷波、 0畅6 μs 延迟 　　ＴＡ７６９８ＡＰ 的 ４２ 脚输出的视频信号经 Ｗ２０１ 内的 ＬＣ 陷波器将 ４畅４３ ＭＨｚ 色度信号和色同 步信号滤除， 得到亮度信号， 再经 Ｗ２０１ 内的延迟线延迟 ０畅６ μｓ 后， 通过 Ｃ２０４ 耦合到 ３ 脚内 的黑电平钳位放大器（即消隐脉冲钳位放大器）， 可恢复亮度信号在传输过程中丢失的直流成 分。 该信号再经视频放大器放大， 由 ２３ 脚输出， 通过 Ｒ２１８ 送到 Ｖ２０２ 的 Ｂ 极， 由它的 Ｅ 极输 出放大后的信号送到基色信号矩阵电路。 　　3畅对比度、 亮度调整和 ABCL 控制电路 　　（１） 对比度调整 　　ＴＡ７６９８ＡＰ 的 ４１ 脚是对比度控制电压输入端， Ｒ２５６ 是对比度调整电位器。 调节 Ｒ２５６ 时， 改变 ４１ 脚输入的电压， 从而改变 ４１ 脚内放大器输出的信号幅度， 实现对比度调节。 　　（２） 亮度调整 　　ＴＡ７６９８ＡＰ 的 ４ 脚是亮度控制电压输入端， Ｒ２５７ 是亮度调整电位器。 调节 Ｒ２５７ 时， ４ 脚 输入的电压发生变化， 从而改变了钳位电压， 调整了显像管阴极电压， 实现亮度调节。 另外， Ｒ２５５ 是辅助亮度调节电位器， 通常在出厂时已调整好。 Ｃ２０７ 是滤波电容。 　　（３） ＡＢＣＬ 控制 　　ＡＢＣＬ 是自动亮度、 对比度限制的英文缩写。 该电 路由 行 输 出变 压器 Ｔ４６１ 的 ８ 脚 和 ＴＡ７６９８ＡＰ 的 ４、 ４１ 脚之间电路构成。 当显像管的亮度较低使束电流较小时， Ａ 点电位较高， 二极管 ＶＤ２０５、 ＶＤ３３１ 反偏截止， 不影响 ＴＡ７６９８ＡＰ 的 ４、 ４１ 脚电位， 该电路不起作用。 当亮 度增大使束电流增大时， Ａ 点电压下降， ＶＤ２０５、 ＶＤ３３１ 导通， 使 ＴＡ７６９８ＡＰ 的 ４、 ４１ 脚电压 下降， 经 ＴＡ７６９８ＡＰ 内部电路处理后， 最终使显像管束电流得到限制， 实现 ＡＢＣＬ 控制。 　　四、 视频信号形成和亮度信号处理电路的典型故障 　　1畅伴音正常、 无光栅或亮度低 　　该故障主要是由于视频信号形成电路或亮度信号处理电路异常所致。 首先， 确认亮度、 对 比度调整 无 误 后， 测 ＴＡ７６９８ＡＰ 的 ３９ 脚 有 无 视 频 信 号 输 入， 若 没 有， 检 查 电 阻 Ｒ２０１ 和 ６畅５ ＭＨｚ陷波器 Ｚ２０１； 若 ３９ 脚有亮度信号输入， 测 ＴＡ７６９８ＡＰ 的 ４ 脚和 ４１ 脚电压是否正常， 若电压异常， 检查亮度、 对比度调整及 ＡＢＣＬ 控制电路； 若电压正常， 确认 Ｖ２０２ 正常后， 多 为 ＴＡ７６９８ＡＰ 异常。 电压正常时 ４ 脚电压不应低于 ３畅６ Ｖ， ４１ 脚电压不应低于 ７ Ｖ。 　　2畅图像清晰度差 　　该故障主要检查 ＴＡ７６９８ＡＰ 的 １ 脚外接元件。 　　3畅图像有彩色镶边 　　该故障主要是由于 Ｗ２０１ 异常所致。 58 　 　　4畅亮度正常， 有回扫线 　　主要检查场输出电路与亮度电路之间的元器件。 第六节　色度解码电路分析与维修 　　一、 色度解码电路构成 　　色度解码电路由色度信号处理和副载波恢复电路两部分构成， 如图 ２ －３９ 所示。 色度信号 处理电路包括 ４畅４３ ＭＨｚ 带通滤波器、 自动色饱和度控制 ＡＣＣ 电路、 自动消色 ＡＣＫ 电路、 梳 状滤波器、 色差信号检波器、 色差信号放大器、 基色矩阵等电路。 副载波恢复电路包括色同步 选通电路、 鉴相器、 副载波振荡及放大电路、 半行频选频及放大电路、 ＰＡＬ 识别及开关电路、 ９０°和 １８０°移相电路等。 图 ２ －３９　色度解码电路构成 　　二、 色度解码电路典型元器件 　　色度解码电路的主要器件有两个： 一是 ４畅４３ ＭＨｚ 晶体； 二是色度延迟线。 59 　 　　1畅4畅43 MHz 晶体 　　晶体（或晶振）的全称是石英晶体谐振器。 它是利用石英晶体压电特性制成谐振器件。 由 于它具有良好的频率特性和稳定度， 所以广泛应用在各种振荡器中。 它的外形有两端、 三端、 四端之分， 彩电中常用的是两端结构晶体。 它的外形与电路符号如图 ２ －４０ 所示。 图 ２ －４０　晶体电路符号和外形 　　由于晶体有串联和并联之分， 所以维修时要注意区分， 以免导致误判。 　　2畅色度延迟线 　　由于 ＰＡＬ 制彩电为了克服色度信号相位失真产生的色度失真， 需要把前一行的色度信号 延迟 １Ｈ（６４ μｓ）， 所以需要通过色度延迟线来实现该功能。 早期彩电的色度延迟线是以压电陶 瓷将电信号转换成超声波振动信号， 然后利用玻璃介质传输速度慢的特点将信号延迟， 最后再 将机械信号转换为电信号。 色度延迟线的外形和电路符号如图 ２ －４１ 所示。 图 ２ －４１　色度延迟线外形和电路符号 　　三、 典型电路分析 　　下面分析 ＴＡ７６９８ＡＰ 和相关元器件构成的色度解码电路， 电路如图 ２ －４２ 所示。 　　1畅色度信号形成、 色度带通放大器 　　ＴＡ７６９８ＡＰ ４０ 脚输出的视频信号经 Ｃ５０１、 Ｌ５０１、 Ｃ５０２ 组成的 ４畅４３ ＭＨｚ 带通滤波器将视 频信号中的色度信号和色同步信号取出， 由 ＴＡ７６９８ＡＰ 的 ５ 脚输入到色度信号带通放大器。 色 图 ２ －４２　黄河 ＨＣ －４７ 型彩电色度解码电路 61 　 度信号带通放大器的增益受自动色饱和度控制（ＡＣＣ）电路控制。 　　同步分离电路输出的行场复合同步信号与 ３８ 脚输入的行逆程脉冲同时送到选通脉冲发生 器， 在该电路的作用下分离出色度信号和色同步信号。 色同步信号一路经 ＡＣＣ 电路取样， 由 ６ 脚外接的 Ｃ５０４、 Ｒ５０４ 滤波， 产生与色同步信号幅度成反比的直流控制电压， 对色度带通放 大器进行增益控制， 从而实现 ＡＣＣ 控制； 另一路送到色调控制电路， 作为 ＮＴＳＣ 制的色调控 制。 色度信号经色度放大、 色饱和度控制后由 ８ 脚输出。 　　2畅色饱和度和消色控制 　　ＴＡ７６９８ＡＰ 的 ７ 脚是色饱和度调整电压输入端。 改变 ７ 脚电压时， 可改变 ８ 脚输出的 色度信 号 的 幅 度， 实 现 色 饱 和 度 的 调 整。 ７ 脚 电 压 越 高， 画 面 的 色 饱 和 度 越 强， 彩 色 越浓。 　　ＴＡ７６９８ＡＰ 的 ８ 脚能否输出色度信号还受消色电路控制。 当接收黑白信号或彩色信号很弱 时， 经消色电路检测后输出控制信号， 使 ８ 脚无电压输出， 同时使 ７ 脚电压下降为 ０。 消色期 间， ＴＡ７６９８ＡＰ 的 １２ 脚电压下降到 ８畅８ Ｖ 以下， 实现消色控制。 　　3畅梳状滤波器、 同步检波器和色差矩阵电路 　　ＴＡ７６９８ＡＰ 的 ８ 脚 输 出 的 色 度 信 号 经 Ｒ５０７ 限 流 后， 分 两 路 输 出： 一 路 经 Ｒ５０６、 Ｒ５０９ 分压限流， Ｃ５１０ 耦合获得直通信号， 通过 １７ 脚加到 ＰＡＬ 矩阵电路； 另一路经电位 器 Ｒ５５１ 限流、 １ Ｈ（６４ μｓ） 延迟线 Ｘ５０２ 延时、 电容 Ｃ５０９ 耦合后， 得到的 １ Ｈ（６４ μｓ） 延 迟信号通过 １９ 脚 输 入 到 ＰＡＬ 矩 阵 电 路。 Ｒ５５１、 Ｌ５０２ 和 Ｘ５０２ 的 输 入、 输 出 电 容 组 成 ４畅４３ ＭＨｚ并联谐振回路， 调节 Ｒ５５１ 可实现移相量的调整， Ｒ５１０ 是匹配电阻， Ｒ５５１ 是延 迟信号幅度调节电位器。 　　在 ＰＡＬ 矩阵电路内完成相邻两行色度信号相加的任务， 并分离 FＵ 与 F Ｖ 分量， 再分别送 到 Ｕ 同步检波器（即 Ｂ －Ｙ 解调器）和 Ｖ 同步检波器（即 Ｒ －Ｙ 解调器）。 　　ＴＡ７６９８ＡＰ 的 １４、 １５ 脚内的矩阵电路（含 ＰＡＬ 开关电路） 输出相应的副载波信号， 分别加 到 Ｒ －Ｙ 和 Ｂ －Ｙ 解调器， 经它们解调得到的 Ｒ －Ｙ、 Ｂ －Ｙ 色差信号加到 Ｇ －Ｙ 矩阵电路， 再 形成 Ｇ －Ｙ 色差信号。 ３ 个色差信号分别由 ２０、 ２１、 ２２ 脚输出， 经低通滤波器滤除高频脉冲后 送到末级视放电路。 　　4畅副载波恢复电路 　　ＴＡ７６９８ＡＰ 的 １３ 脚内接压控振荡器， １３ 脚外接晶体 Ｘ５０１ 和 Ｒ５１４、 Ｒ５１６、 Ｃ５１６、 Ｃ５１５、 Ｒ５１５ 组成的移相网络。 １３ 脚内外电路产生的振荡脉冲送到自动相位控制（ ＡＰＣ） 电路的检测 器， 同时色同步信号经色调控制电路（ ＰＡＬ 制时它不起作用） 输出， 通过 １０ 脚外接的 Ｃ５１３、 Ｌ５５２、 Ｃ５１２ 滤波后， 得到的色同步信号不仅送到消色识别检测电路， 而且也送到 ＡＰＣ 电路。 色同步信号与副载波振荡器产生的振荡信号经 ＡＰＣ 电路比较后， 获得的误差电流经 １６、 １８ 脚 外接的 Ｃ５１８ ～Ｃ５２０、 Ｒ５１７ ～Ｒ５２０、 Ｒ５５２ 组成的双时间常数滤波器平滑为直流控制电压， 对 压控振荡器进行控制， 确保再生副载波与基准副载波同频、 同相。 62 　 　　四、 色度解码电路的典型故障 　　1畅无彩色 　　该故障主要是由于色度信号处理或副载波恢复电路异常所致。 　　首先， 测 ＴＡ７６９８ＡＰ 的消色识别检测端 １２ 脚电压， 若电压低于 ８畅８ Ｖ， 说明消色电路动 作。 此时， 在供电端 ２ 脚与 １２ 脚接一只 １２ ｋΩ电阻， 强行启动消色电路后， 根据故障现象判 断故障部位。 　　若仍无彩色， 说明本身色度处理电路异常或副载波振荡电路异常。 首先， 测 ７ 脚输入的电 压是否正常， 若不正常， 检查色饱和度控制电路； 若 ７ 脚输入的电压正常， 检查 ５ 脚有无信号 输入， 若没有， 检查 ４０ 脚和 ５ 脚之间电路； 若 ５ 脚输入信号正常， 检查 ６、 １３ 脚外接元件； 若它们正常， 检查 ＴＡ７６９８ＡＰ。 　　若彩色正常， 说明消磁电路误动作， 检查 ＴＡ７６９８ＡＰ 的 １２ 脚外接元件。 　　若彩色闪烁或有彩色条纹， 主要是由于副载波振荡频率偏、 ＡＰＣ 电路异常、 色视频信号 形成电路或亮度信号处理电路异常所致。 主要检查 １０、 １６、 １８、 ３６、 ３８ 脚外接元件是否正常， 若正常， 检查 ＴＡ７６９８ＡＰ。 另外， １０、 ３６ 脚外接元件性能差， 还会产生彩色弱、 部分频道无彩 色的特殊故障。 　　2畅彩色爬行 　　彩色爬行， 也叫百叶窗效应， 它表现在屏幕上出现明暗相间的水平条纹从上到下移动。 这 种故障的原因是 Ｕ、 Ｖ 分量信号分离不彻底。 在确认 ＴＡ７６９８ＡＰ 的 １７、 １９ 脚外接元件正常后， 便可检查 ＴＡ７６９８ＡＰ。 第七节　末级视放和显像管电路分析与维修 　　一、 末级视放和显像管电路构成及单元电路作用 　　1畅构成 　　典型彩电的末级视放和显像管附属电路构成如图 ２ －４３ 所示。 　　2畅单元电路作用 　　（１） 基色矩阵及放大电路 　　该电路的主要作用有 ３ 个： 一是将色度解码电路送来的 Ｒ －Ｙ、 Ｇ －Ｙ、 Ｂ －Ｙ ３ 个色差信 号和亮度电路送来的亮度信号 Ｙ 进行矩阵运算， 恢复 Ｒ、 Ｇ、 Ｂ ３ 个基色信号； 二是将三基色 63 　 图 ２ －４３　典型彩电末级视放和显像管电路构成 信号进行放大， 以满足激励显像管阴极的要求； 三是完成白平衡调整。 　　（２） 显像管电路 　　该电路的主要作用有 ３ 个： 一是为显像管各个电极提供工作电压； 二是实现关机亮点消 除； 三是完成显像管消磁。 　　二、 末级视放和显像管电路关键元器件 　　1畅显像管 　　彩色显像管属于阴极射线管， 用 ＣＲＴ 表示。 目前， 彩色显像管都采用自会聚显像管， 它 采用三枪一体结构的精密型电子枪， ３ 个电子枪的结构和性能完全相同。 它的 ３ 个阴极发出电 子束强弱分别受 Ｒ、 Ｇ、 Ｂ 基色信号的控制， 电子束在偏转磁场的控制下有规律地击打荧光屏 上的荧光粉条， 使它们发光， 然后利用空间混色原理， 重现彩色画面。 彩色显像管的结构如图 ２ －４４ 所示。 　　彩色显像管的管颈有粗细之分， 代换时应注意。 另外， 显像管的管颈比较娇气， 所以维修 时不要让它受到外力的冲击， 以免造成管颈漏气或断裂而导致显像管报废。 　　2畅显像管管座 　　显像管管座用于连接显像管与电路板， 它的外形如图 ２ －４５ 所示。 　　由于显像管管座的型号较多， 更换时要注意， 并且在拔下管座时要注意安全， 以免损坏显 像管。 64 　 图 ２ －４４　自会聚显像管结构 图 ２ －４５　显像管管座外形 　　三、 典型电路分析 　　下面分析长虹 Ｃ２５８８Ｋ 彩电的末级视放和显像管电路。 电路如图 ２ －４６ 所示。 　　1畅视频信号放大 　　Ｖ５１０、 Ｖ５１１、 Ｖ５１２ 及相关元件组成共发射极放大器， 它们用于基色矩阵变换； Ｖ５０５、 Ｖ５０７、 Ｖ５０９ 组成共基极放大器， 它们用于基色信号放大。 　　３ 个色差信号 Ｒ －Ｙ、 Ｇ －Ｙ、 Ｂ －Ｙ（ 来自 ＴＡ７６９８ＡＰ） 分别加到 Ｖ５１０、 Ｖ５１１、 Ｖ５１２ 的基 极， 同时来自 ＴＡ７６９８ＡＰ 的亮度信号 Ｙ 经白平衡调整开关 ＳＥＲ畅ＳＷ 输入后， 再分别经 Ｒ５４０、 Ｒ２６５、 Ｒ２５２、 Ｒ５４１、 Ｒ２５３、 Ｒ５４２ 送到它们的发射极， 色差信号和亮度信号经它们矩阵变换 后， 由它们集电极输出 Ｒ、 Ｇ、 Ｂ 信号， 再经 Ｖ５０５、 Ｖ５０７、 Ｖ５０９ 放大后， 分别通过高频补偿 65 　 图 ２ －４６　长虹 Ｃ２５８８Ｋ 彩电末级视放和显像管附属电路 电感 Ｌ５９１、 Ｌ５９２、 Ｌ５９３ 和电阻 Ｒ９０１、 Ｒ９０２、 Ｒ９０３ 送到显像管 ＫＲ、 ＫＧ、 ＫＢ 极， 从而使荧光 屏重现图像。 　　2畅字符显示 　　该机具有 ＯＳＤ 字符显示功能。 需要显示字符时， 来自微处理器的 Ｒ、 Ｇ、 Ｂ 字符信号通过 电阻限流后， 分别送到 Ｖ２０、 Ｖ２１、 Ｖ２２ 的基极， 经它们放大后， 最终可在荧光屏上设定位置 显示出用户所需要的字符。 　　3畅白平衡调整 　　由于显像管的 ３ 个阴极的截止点、 调制特性不同， 并且三种荧光粉的发光率不同， 所以会 导致画面在低亮度或高亮度时出现偏色现象。 为此， 彩电需要设置白平衡调整电路。 白平衡调 整分暗平衡调整和亮平衡调整。 调整 Ｒ５５７、 Ｒ５５８、 Ｒ５５９ 可以改变放大器 Ｖ５０５、 Ｖ５０７、 Ｖ５０９ 的直流工作点， 实现 ３ 个阴极截止点平衡的调整， 所以它们是暗平衡调整电位器； 调整 Ｒ２５２、 Ｒ２５３ 可改变放大器 Ｖ５０７、 Ｖ５０９ 的增益， 可补偿三种荧光粉发光率不同， 所以它们是亮平衡 调整电位器， 由于放大器 Ｖ５０５ 的增益是固定的， 所以亮平衡调整是以它为基准的。 ＳＥＲ畅ＳＷ 是维修开关（白平衡调整开关）。 下面介绍白平衡调整方法。 　　（１） 暗平衡调整 　　第一步， 接收电视信号， 将色饱和度模拟量调至最小， 使画面变为黑白图像， 将亮度、 对 66 　 比度模拟量调至最小， 再调整行输出变压器上的 ＳＣＲＥＥＮ（ 译为加速极或帘栅极） 旋钮左旋到 底， 使加速极供电最低， 此时光栅消失。 　　第二步， 将维修开关拨至维修位置 ＳＥＲ， 此时亮度信号被切断且场扫描电路停止工作。 　　第三步， 将亮、 暗平衡调整电位器置于中间位置， 然后右旋加速极旋钮使屏幕出现水平一 条亮线， 若亮线的颜色为红色， 则调整暗平衡调整电位器使水平亮线变为白色。 　　（２） 亮平衡调整 　　暗平衡调整后， 将维修开关置于正常位置 ＮＯＲ， 此时出现满幅光栅， 调节加速极电位器 和亮度、 对比度模拟量， 使画面为黑白图像， 再调节亮平衡调节电位器使高亮度画面不偏色。 　　若一次调整不能满足需要， 可重复以上调整过程。 　　4畅关机消亮点电路 　　关机后由于显像管存储的高压不能及时消失， 并且显像管的阴极仍有残留电子发射， 会产 生关机亮点。 因此， 该机设置了 ＶＤ５８３、 Ｃ５８０ 和 Ｖ５８０ 等构成的泄放型关机消亮点电路。 　　正常工作时， １２ Ｖ 电压一方面通过 ＶＤ５８３ 在 Ｃ５８０ 两端建立 １１畅５ Ｖ 左右电压， 另一方面 通过 Ｒ５８０ 送到 Ｖ５８０ 的基极， 使 Ｖ５８０ 反偏截止， 对电路没有影响。 关机后， １２ Ｖ 电压消失， Ｖ５８０ 的基极电压下降使 Ｖ５８０ 导通， 此时 Ｃ５８０ 存储的电压由 Ｖ５８０ 的集电极输出后， 分别通 过隔离二极管 ＶＤ５８４、 ＶＤ５８５、 ＶＤ５８６ 使 Ｖ５０５、 Ｖ５０７、 Ｖ５０９ 饱和导通， 致使显像管阴极电压 迅速下降， 显像管存储的电压被迅速释放， 消除了关机亮点。 　　四、 末级视放和显像管电路的典型故障 　　1畅有伴音、 无光栅 　　该故障主要是由于扫描电路、 亮度电路、 视频末级放大电路或显像管附属电路异常所致。 　　首先， 查看显像管灯丝是否发光， 若不发光， 说明扫描电路或显像管灯丝供电电路异常； 若发光， 说明亮度电路、 视频放大或显像管及其附属电路异常。 此时， 测显像管阴极电压是否 过高， 若电压过高， 查亮度电路、 彩色解码电路； 若电压正常， 查加速极供电是否正常。 若异 常， 查加速极供电电路； 若正常， 检查显像管。 　　2畅亮度高或光栅上有回扫线、 有黑斑 　　该故障主要是由于视频末级放大电路的供电电压过低且夹杂行频干扰脉冲， 常见故障原因 是该供电的滤波电容容量下降或开路。 　　3畅光栅偏色 　　光栅偏色有两种情况： 一种是偏基色（通常伴有回扫线）； 另一种是偏补色。 　　（１） 偏基色 　　偏基色（如偏红色）， 多为视放末级 Ｒ 基色信号放大电路或显像管 ＫＲ 极或显像管及其管 座异常。 首先， 取下显像管尾板后， 测显像管管座上的 ＫＲ 极电压是否正常， 若正常， 多为显 67 　 像管异常； 若电压低， 测 Ｖ５０５ 的基极输入电压是否过高， 进一步判断故障部位。 若电压高， 查 Ｖ５１０ 及 Ｒ５５７； 若电压正常， 查 Ｖ５０５、 Ｒ５９１、 Ｒ９０１ 和显像管管座。 　　（２） 偏补色 　　偏补色（如偏紫色）， 多为视放末级 Ｇ 基色信号放大电路或显像管 ＫＧ 极或显像管及其管 座异常。 首先， 测显像管管座上的 ＫＧ 极电压是否正常， 若正常， 多为显像管或其管座异常； 若电压高， 测 Ｖ５１１ 的基极输入电压是否过低， 若是， 检查彩色解码电路； 若电压正常， 检查 Ｖ５１１、 Ｒ５５８、 Ｒ２５２、 Ｖ５０７。 　　4畅散焦 　　散焦会导致图像发虚， 而在无信号输入时荧光屏上的雪花噪点大。 故障原因是行输出变压 器内的聚焦极供电电路、 显像管或其管座异常。 若管座异常， 通常会在开机短时间内散焦， 热 机后恢复正常； 显像管异常时， 还会伴有偏色、 亮度低等现象。 而行输出变压器引起的散焦多 可通过调整聚焦供电旋钮来解决。 调整方法很简单， 只要使荧光屏的雪花噪点达到最小， 便可 说明聚焦达到最佳。 第八节　行扫描电路分析与维修 　　一、 行扫描电路构成和单元电路作用 　　1畅构成 　　行扫描电路由行振荡器、 ＡＦＣ 电路、 行激励电路、 行输出电路等构成， 如图 ２ －４７ 所示。 图 ２ －４７　行扫描电路构成 　　2畅单元电路作用 　　（１） 行振荡电路 68 　 　　行振荡器（通常用 Ｈ．ＯＳＣ 表示）的主要作用是产生行频脉冲或行频的倍频脉冲。 　　（２） ＡＦＣ 电路 　　ＡＦＣ 电路（行 ＡＦＣ 鉴相器）是自动频率控制电路的英文缩写。 它的作用是确保行振荡器产 生行频脉冲与电视台发射的行同步信号准确同步。 　　（３） 行激励级 　　行激励级（通常用 Ｈ．ＤＲＩＶＥ 表示）， 它的主要作用是对行频脉冲进行放大， 然后通过行激 励变压器转换为低电压、 大电流脉冲， 激励行输出管工作在开关状态。 行激励电路采用反极性 激励方式， 即行激励管导通期间行输出管截止， 行激励管截止期间行输出管导通， 从而避免行 输出电路影响行振荡电路。 　　（４） 行输出级 　　行输出级（通常用 Ｈ．ＯＵＴ 表示） 的主要作用有两个： 一是为行偏转提供行频锯齿波电流， 实现水平扫描； 二是通过行输出变压器变换多种脉冲电压和直流电压。 其中， 为显像管灯丝提 供有效值为 ６畅３ Ｖ 的脉冲电压， 为加速极提供 １００ ～８００ Ｖ 的直流电压， 还为聚焦极和高压阳 极提供电压。 　　（５） 枕形失真校正电路 　　该电路的主要作用是为了校正水平（东西） 方向的枕形失真， 并且还可进行行幅调整和梯 形失真校正。 该电路主要应用在大屏幕彩电， 而小屏幕彩电通常不设置该电路。 　　二、 行扫描电路关键元器件 　　行扫描电路的主要器件有扫描集成电路、 行激励变压器、 行输出管和行输出变压器。 下面 介绍行输出管和行输出变压器。 　　1畅行激励变压器 　　行激励变压器是行扫描小信号处理电路与行输出电路之间的隔离、 耦合器件。 它的作 用就是将行激励级产生的高电压、 小电流的行频脉冲信号， 转换为低电压、 大电流信号， 以便激励行输出管工作在开关状态。 常见的行激励变压器的 外 形 和电 路符 号 如图 ２ －４８ 所示。 图 ２ －４８　行激励变压器的外形和电路符号 　　典型行激励变压器一次绕组（１、３ 脚所接绕组）的阻值为 ２７ Ω左右， 二次绕组（４、６ 脚所接 绕组）的阻值为 ０畅２ Ω左右。 69 　 　　2畅行输出管 　　行输出管的外形和电源开关管一样。 但它的内部结构有两种： 一种是和开关管相同； 另一 种是内带阻尼管和分流电阻， 如图 ２ －４９ 所示。 图 ２ －４９　内置阻尼管的行输出管结构 　　由于图 ２ －４９ 所示的行输出管的 ＢＥ 结上接有电阻， 所以测此类行输出管的 Ｂ、 Ｅ 极之间电阻时， 阻值通常在 ６０ Ω以内， 不要误判。 更换行输出管时要采用与原机相 同或相近的行输出管。 　　3畅行输出变压器 　　行输出变压器也叫行回扫变压器（通常用 ＦＢＴ 表示）， 它的外形图和电路符号如图 ２ －５０ 所示。 不同机心的彩电 采用的行输出变压器的引脚不同， 更换时必须注意。 在行 输出变压器的正面有两个旋钮， 通常上面的旋钮用来调整 聚焦极电压， 下边的旋钮用来调整加速极电压。 不过， 目 前部分行输出变压器上有 ３ 个旋钮， 此类行输出变压器除了设置加速极调整电位器， 还设置了 行聚焦极供电和场聚焦极供电两个调整电位器。 图 ２ －５０　行输出变压器的外形图和电路符号 　　目前， 行输出变压器不仅价格较低， 而且种类齐全， 所以初学者在怀疑行输出变压器内部 匝间短路等原因引起它异常时， 最好采用代换法检查。 当然有经验的维修人员还可以根据电 压、 电流测量等方法来判断行输出变压器是否正常。 由于行输出变压器工作在高电压、 高频状 70 　 态下， 所以检修或更换时必须注意安全。 另外， 在拆卸行输出变压器时， 需要先进行高压放电 后， 再取下高压帽， 以免被电击。 　　三、 典型电路分析 　　下面以长虹 Ｃ２５８８Ｋ 型彩电的行扫描电路为例进行介绍。 　　1畅行振荡器 　　行振荡器由 ＴＡ７６９８ＡＰ 内部的施密特触发器与 ３４ 脚外接的定时元件构成。 电路见图 ２ －５１。 图 ２ －５１　长虹 Ｃ２５８８Ｋ 彩电行扫描小信号处理电路 　　当 ＴＡ７６９８ＡＰ 的行电路供电端 ３３ 脚获得 ８ Ｖ 供电电压后， 它内部的施密特触发器和 ３４ 脚 外接的定时元件 Ｃ４０５、 Ｒ４５１、 Ｒ４０６、 Ｒ４１０ 产生 ２fＨ 锯齿波脉冲信号。 该信号经 ２ 分频器分频 获得行频脉冲信号， 再经行预激励电路放大后， 由 ３２ 脚输出行激励信号。 Ｒ４５１ 是行频调整电 位器， 调节 Ｒ４５１ 可调整行频高低。 　　2畅AFC 电路 　　如图 ２ －５１ 所示， ＡＦＣ 电路有两路信号输入： 一路是来自同步分离电路的行同步脉冲信 号； 另一路是来自行输出电路的行逆程脉冲。 由 ＴＡ７６９８ＡＰ 的 ４０ 脚输出的视频信号经 Ｖ５０２、 图 ２ －５２　长虹 Ｃ２５８８Ａ 彩电行激励、 行输出电路 72 　 Ｒ３０１、 Ｒ３０２、 Ｃ３０１、 Ｃ３０２、 ＶＤ３０１ 放大、 整形后， 通过 ３７ 脚输入到同步分离电路， 同时行输 出变压器 Ｔ４６１ 的 １０ 脚输出的行逆程脉冲经 Ｒ４１３ 限流， 再经 Ｒ４１４ 和 ＶＤ４０２ 限幅， 通过 Ｒ４０２、 Ｃ４０２、 Ｃ４０１、 Ｒ４５２ 积分获得锯齿波比较信号。 该信号由 ３５ 脚输入到 ＡＦＣ 电路， 在行 逆程期间与行同步信号在 ＡＦＣ 电路进行相位比较， 产生的误差控制电流再由 ３５ 脚输出， 该误 差电流经 Ｒ４０３、 Ｃ４０３ 滤波得到误差控制电压， 通过 Ｒ４０５ 输入到 ３４ 脚内的行振荡器， 对行振 荡器输出行频脉冲进行相位和频率控制， 实现 ＡＦＣ 功能。 　　Ｒ４５２ 是行中心（实为行相位）调整电位器。 调整 Ｒ４５２ 时， 可改变画面的水平位置（相对于 光栅垂直中心位置）。 　　3畅行激励电路 　　长虹 Ｃ２５８８Ａ 型彩电的行激励电路由行激励管 Ｖ４０２、 行激励变压器 Ｔ４０１ 为核心构成。 电 路如图 ２ －５２ 所示。 　　ＴＡ７６９８ 的 ３２ 脚输出的行激励脉冲通过 Ｒ４１１ 限流后， 使行激励管 Ｖ４０２ 导通， 此时 １１５ Ｖ 电压经 Ｒ４１６ 限流、 Ｃ４８６ 滤波获得的电压经行激励变压器 Ｔ４０１ 一次绕组（１—３ 绕组）、 Ｖ４０２ 构成导通回路。 回路中的电流在 Ｔ４０１ 的一次绕组产生建立 ３ 脚正、 １ 脚负的电动势， 使得 Ｔ４０１ 的二次绕组产生 ４ 脚负、 ６ 脚正的电动势， 致使行输出管 Ｖ４４ 因 ＢＥ 结输入反向电压而截 止。 当行激励脉冲使 Ｖ４０２ 截止时， 流过 Ｔ４０１ 一次绕组的导通电流消失， 所以 Ｔ４０１ 的一次绕 组通过自感产生建立 １ 脚正、 ３ 脚负的电动势， 使得 Ｔ４０１ 的二次绕组产生 ６ 脚负、 ４ 脚正的电 动势， 致使 Ｖ４４ 导通。 　　Ｔ４０１ 一次绕组两端接的 Ｃ４１７、 Ｒ４１７ 组成尖峰脉冲吸收回路， 以免 Ｖ４０２ 截止瞬间被过高 的尖峰脉冲损坏。 　　4畅行输出电路 　　如图 ２ －５２ 所示， 该机的行输出管 Ｖ４４、 行输出变压器 Ｔ４６１、 行偏转线圈 ＨＯＲ ＣＯＩＬ、 Ｓ 校正电容 Ｃ４４２、 行逆程电容（Ｃ４４０、Ｃ４４１、Ｃ４７２）等构成。 由于行输出电路不仅为行偏转线圈提 供锯齿波电流， 还产生行逆程脉冲电压， 所以简要介绍行输出电路工作原理。 　　由于 Ｔ４６１ 一次绕组的电感量是行偏转线圈电感量的 １０ 倍以上， 所以可忽略不计。 由于行 输出管 Ｖ４４ 工作在开关状态， 所以可将 Ｖ４４ 等效为一个开关 Ｓ， 而 ＶＤ 是 Ｖ４４ 内的阻尼二极 图 ２ －５３　行输出电路 等效电路 管。 由于 Ｃ４４２ 的容量较大， 所 以它 存储 的 电 压可 等效 为 电源 VＣＣ， 行偏转线圈可等效为电感 LＹ ， 行逆程电容可等效为电容 C。 因此， 图 ２ －５２ 所示的行输出电路可简化为如图 ２ －５３ 所示的等 效电路。 下面结合图 ２ －５４ 分析行输出电路基本工作原理。 　　（１） 正程后半段（t０ －t１） 　　t０ 时刻， 激励信号 uＢ 为高电平， 行输出管导通， 相当于开关 Ｓ 接通。 此时， VＣＣ 经 Ｓ 在行偏转线圈 LＹ 中形成线性增大的导通电 流， 使 LＹ 产生下端正、 上端负的电动势。 到达 t１ 时刻导通电流 达到最大， 同时电子束从荧光屏中间向右侧做扫描运动， 到达荧光屏右边框时完成正程后半段 的水平扫描。 当设定正程时间为 TＳ， t０ －t１ 的时间为 TＳ ／２， 由于该时间段流过偏转线圈的电流 73 　 就是行输出管集电极电流 iＣ， 所以在忽略损耗时的 iＣ ＝VＣＣ TＳ ／（２LＹ ）。 由该公式可知， 电流 iＣ 与电源电压 VＣＣ 和 TＳ 成正比， 与行偏转线圈的电感量 LＹ 成反比。 图 ２ －５４　行输出电路的波形 　　（２） 逆程前半段（t１ －t２） 　　t１ 时刻， 激励脉冲 uＢ 为低电平时行输出管截止， 相当于开关 Ｓ 断开， 流过 LＹ 的导通电流 消失。 因电感中的电流不能突变， 所以 LＹ 通过自感产生一个上端正、 下端负的电动势， 以阻 止电流的下降。 该电动势经 VＣＣ 、 行逆程电容 C、 LＹ 构成的回路对 C 充电。 到达 t２ 时刻充电电 流下降为 ０， C 两端电压达到最大（通常峰峰值为 ９００ ～１ ２００ Ｖ）。 电子束在偏转磁场控制下， 从荧光屏右边向中间做扫描运动， 完成逆程前半段的水平扫描。 行逆程电容 C 两端的电压， 也就是行输出管集电极电压 uＣ 与电源电压 VＣＣ和行周期 TＨ 成正比， 与行逆程时间 Tｒ 成反比。 　　（３） 逆程后半段（t２ －t３） 　　t２ 时刻， 开关 Ｓ 仍断开， 行逆程电容 C 存储的电压经 VＣＣ 、 LＹ 放电， 使 LＹ 产生上端正、 下端负的电动势。 到 t３ 时刻放电电流达到负的最大值。 于是电子束从显示屏中间向左边框做 扫描运动， 完成逆程后半段的水平扫描。 74 　 　　（４） 正程前半段（t３ －t４） 　　在 t３ 时刻， 开关 Ｓ 仍断开， 由于流过 LＹ 的电流消失， 所以 LＹ 产生下端正、 上端负的电动 势。 该电动势经阻尼二极管 ＶＤ、 VＣＣ 构成放电回路。 达到 t４ 时刻， 放电电流由负的最大值逐 渐升高到 ０， 于是电子束从荧光屏左边框向中间做扫描运动， 完成正程前半段的水平扫描。 此 时， LＹ 中的磁能通过磁 －电变换， 补偿电源部分能量的损失， 提高了行输出电路的工作效率。 该时间段流过偏转线圈的电流是流过阻尼二极管的电流， 并且理想状态下流过阻尼二极管的电 流等于流过行输出管的电流。 　　综上所述， 在一个行周期内， 流过行偏转线圈的电流 iＹ 由两部分组成： 扫描正程前半段 电流是由阻尼二极管 ＶＤ 等构成的回路提供， 并且阻尼二极管 ＶＤ 可防止行偏转线圈 LＹ 和行逆 程电容 C 形成自由振荡； 扫描正程后半段电流是由行输出管等构成的回路提供。 因此， iＹ ＝iＣ ＋iＤ ＝２iＣ ＝VＣＣ TＳ ／LＹ 。 逆程电流是由 LＹ 、 C 构成的振荡回路提供。 行逆程时间 Tｒ 取决于偏转 线圈的电感量 LＹ 和电容 C 的容量， Tｒ ＝π LＹ C。 　　5畅光栅右边压缩失真及其校正 　　由于行输出管、 行偏转线圈均有一定的内阻， 所以随着扫描电流的增大， 会在它们的内阻 上产生较大的压降， 从而使扫描电流 iＣ 的增长速度变慢， 导致光栅右边的图像被压缩， 如图 ２ －５５ 所示。 图 ２ －５５　光栅右边压缩失真的原因及对图像的影响 　　如图 ２ －５２ 所示， 为了校正这种失真， 在行偏转回路中串联了行线性校正线圈 Ｌ４０３。 Ｌ４０３ 属于磁饱和电抗器， 当流过它的锯齿波电流较小时， 它的感抗较大； 当流过它的电流较大时， 它进入磁饱和状态， 使感抗下降， 这样使行偏转回路的总感抗下降， 流过行偏转线圈的电流增 大， 实现了画面右边压缩性失真校正。 　　6畅水平延伸失真及其校正 　　用于荧光屏的曲率半径要大于电子束扫描的半径， 所以在水平方向会产生两侧拉长的延伸 性失真， 如图 ２ －５６（ａ）所示。 　　如图 ２ －５２ 所示， 为了校正这种失真， 在行偏转回路中串联了 Ｓ 校正电容 Ｃ４４２。 Ｃ４４２ 加 入后可使行扫描电流呈现 Ｓ 形， 如图 ２ －５６（ｂ） 所示。 这样， 通过 Ｓ 校正电容的控制实现行延 伸性失真的校正。 Ｓ 校正电路可简化为图 ２ －５６（ｃ）所示电路。 75 　 图 ２ －５６　水平延伸失真的原因及其校正 　　7畅电压输出 　　行输出电路电压输出的任务由行输出变压器 Ｔ４６１ 完成。 行输出电路工作后， Ｔ４６１ 各个绕 组会产生不同幅度的脉冲电压。 电路如图 ２ －５２ 所示。 　　高压绕组产生的脉冲电压经倍压整流和显像管玻璃壳内外石墨层形成的电容滤波后， 为显 像管高压阳极提供 ２７ ｋＶ 左右的高压， 同时高压绕组输出的脉冲还经整流产生 １０ ｋＶ 电压， 经 电阻分压后送到聚焦极电压、 加速极电压调整电位器， 经它们调整后为显像管聚焦极、 加速极 供电。 其中， ４—６ 绕组产生的脉冲电压经 ＶＤ３１６ 整流、 Ｃ３２６ 滤波产生 ２７ Ｖ 电压， 为场输出 电路供电； ４—５ 绕组产生的脉冲电压经 ＶＤ４８８ 整流、 Ｃ４７５ 滤波产生 －２７ Ｖ 电压， 为水平枕 形失真校正电路、 行幅控制电路供电； ４—７ 绕组产生的脉冲电压经 ＶＤ４０８ 整流、 Ｃ４４８ 滤波产 生 １４ Ｖ 电压， 该电压不仅为保护电路供电， 还经三端稳压器 ＮＧ４８ 稳压输出 １２ Ｖ 电压， 为小 信号处理电路供电； Ｔ４６１ 的 ３ 脚产生的脉冲电压经 ＶＤ４０６ 整流、 Ｃ４４７ 滤波产生 １８０ Ｖ 电压， 为视频末级放大电路供电。 ＮＧ４８ 在图中未画出。 　　8畅保护电路 　　该机为了确保行输出管、 显像管等器件安全可靠的工作， 设置行输出电路供电过流保护和 高压过高保护。 　　如图 ２ －５２ 所示， 保护电路由 ＴＡ７６９８ＡＰ 的 ３０ 脚内的 Ｘ 射线保护电路和取样电路构成。 当 ３０ 脚输入 ０畅７５ Ｖ 以上的触发信号时， ＴＡ７６９８ＡＰ 内的 Ｘ 射线保护电路动作， 使它的 ３２ 脚无 行激励脉冲输出， 行输出电路停止工作， 实现了行输出电路异常保护。 　　（１） 高压过高保护 　　当行逆程电容容量下降、 行频低时， 导致行输出变压器 Ｔ４６１ 各个绕组产生的脉冲电压升 高时， Ｔ４６１ 的 ４—７ 绕组升高的脉冲电压经 Ｒ４４８ 限流、 ＶＤ４０８ 整流、 Ｃ４４８ 滤波获得的电压超 76 　 过 １６ Ｖ 后， １５ Ｖ 稳压管 ＶＤ４７２ 击穿导通， 由其正极输出电压经 Ｒ４７２ 限流， 为 ＴＡ７６９８ 的 ３０ 脚提供保护信号。 如上所述， 行输出电路停止工作， 避免了高压过高带来的危害。 由于该保护 电路还可避免过高的 Ｘ 射线， 所以该保护电路也称 Ｘ 射线过大保护电路。 　　（２） 行输出电路过流保护 　　该电路由取样电阻 Ｒ８４４、 放大管 Ｖ８４１ 和 Ｒ８４６ 构成。 行输出电路正常工作时， Ｒ８４４ 两端 压降较低， Ｖ８４１ 截止， 对该机正常工作无任何影响； 当行输出电路异常（ 如 Ｔ４６１ 匝间短路） 出现过流， 使 Ｒ８４４ 两端产生的压降增大到一定值后， Ｖ８４１ 正偏导通， 由其集电极输出的电压 经 Ｒ４２１ 限流， 为 ＴＡ７６９８ 的 ３０ 脚提供保护信号， 如上所述， 行输出电路停止工作， 避免了行 输出电路过流带来的危害。 　　9畅水平枕形失真校正、 行幅控制电路 　　（１） 水平枕形失真形成原因及校正 　　由于显像管屏幕的曲率半径远大于电子束扫描的半径， 所以大屏幕彩电会在水平（ 或称东 图 ２ －５７　水平枕形失真及校正波形 西）方向出现如图 ２ －５７（ ａ） 所示的枕形失真。 校 正方法是： 让行扫描电流按如图 ２ －５７（ ｂ） 所示的 场频抛物波变化， 以增大每一场中间的扫描行的 幅度， 来实现水平枕形失真校正。 　　长虹 Ｃ２５８８Ａ 彩电的水平枕形失真、 行幅控制 电路如图 ２ －５８ 所示。 从连接器 ＸＴ４０３ 的 Ｘ５ 脚输 入的场频锯齿波（来自 ＴＡ７６９８ＡＰ 的 ２７ 脚）经 Ｒ４７０ 限流、 Ｖ４１３ 放大， 形成峰峰值 １畅７ Ｖ 的锯齿波脉 冲， 通过 Ｒ４８１ 送到 ＮＱ４０１（ ＴＤＡ８１４５） 的 ２ 脚， 同时 ＮＱ４０１ 的 ３ 脚输出的参考电压经 Ｒ４８３、 Ｒ４８４、 Ｒ４８５ 取样后， 再经 Ｒ４８０ 送到 ＮＱ４０１ 的 １ 脚， ＮＱ４０１ 内 １、 ２ 脚输入的电压经运算放大 器 １ 比较放大后， 由 ７ 脚输出， 在积分电容 Ｃ４７７ 两端获得上凹场频抛物波信号。 该信号与 ８ 脚输入的参考电压经运算放大器 ２ 比较放大后， 由 ５ 脚输出下凹的场频抛物波信号， 利用 Ｃ４８４、 Ｌ４１６ 和 Ｃ４８３ 滤除行频脉冲后， 由 ＶＤ４４７、 ＶＤ４４６、 ＶＤ４４５ 降压后， 通过 Ｖ４１２、 Ｖ４６ 倒相放大， 经 Ｒ４６１ 在 Ｃ４７４ 两端形成负向场频抛物波电压， 再经调制电感 Ｌ４１５ 加到行输出管 Ｖ４４ 的发射极， 使行偏转电流按场频抛物波变化， 从而实现水平枕形失真的校正。 　　（２） 模拟量调整 　　Ｒ４９４ 是水平枕形失真调整电位器。 调整 Ｒ４９４ 可改变场频抛物波的幅度， 实现水平枕形失 真校正量的大小。 　　Ｒ４８４ 是梯形失真调整电位器。 调整 Ｒ４８４ 可改变 Ｃ４７７ 两端场频抛物波的前后沿时间， 最 终实现梯形失真的校正。 　　Ｒ４７７ 是行幅调整电位器。 调整 Ｒ４７７ 可调整输入到 ＮＱ４０１ 的 ８ 脚直流电压的大小， 当 ８ 脚输入的电压增大时， ＮＱ４０１ 的 ５ 脚输出直流电压增大， 使 Ｖ４１２ 导通加强， 致使 Ｖ４６ 导通程 度下降， 致使行输出管 Ｖ４４ 的发射极电压升高， 导致行偏转电流下降， 行幅减小； 反之， 行 幅变大。 　　（３） 调整方法 77 　 　　该电路的调整方法是： 首先， 调整电位器 Ｒ４７７ 使行幅变窄， 调整电位器 Ｒ４９４ 和电位器 Ｒ４８４ 使光栅水平两侧垂直不变形， 再调整电位器 Ｒ４７７ 增大行幅至正常即可。 图 ２ －５８　长虹 Ｃ２５８８Ａ 彩电水平枕形失真校正、 行幅控制电路 　　四、 行扫描电路的典型故障 　　1畅有伴音、 无光栅 　　该故障主要是由于扫描电路、 亮度电路、 视频末级放大电路或显像管附属电路异常所致。 　　首先， 查看显像管灯丝是否发光， 若发光， 说明亮度电路、 视频放大或显像管及其附 属电路异常； 若不发光， 说明扫描电 路或 显像 管 灯丝 供 电 电路 异常。 此 时， 测 行 输出 变 压器产生的视放末级供电电压是否正常， 若电压接近行输出电路的供电电压， 说明行输 出电路未工作。 测 ＴＡ７６９８ＡＰ 的 ３０ 脚是否有 ０畅７５ Ｖ 以上的保护信号输入， 若有， 说明高 压过高或行输出电路过流保护电路动作， 需进一步检查。 若 ３０ 脚电压为 ０， 测 ３３ 脚有无 ８畅３ Ｖ 左右的行振荡电路工作电压， 若没有， 检查供电电路； 若电压正常， 测行激励脉冲 输出端 ３２ 脚有无激励信号输出， 若没有， 检查行振荡电路； 若激励信号正常， 检查行激 励电路、 行输出电路。 　　2畅行不同步 　　行不同步是指荧光屏上不能显示正常的图像， 而是横向的斜条或图像水平方向扭曲。 故障 78 　 原因是行振荡器产生的振荡脉冲的频率不能与同步信号同步。 　　调整行频电位器， 观察图像能否瞬间同步， 若不能， 故障多因行振荡器定时元件或集 成电路内部异常； 若能够瞬间同步且场同步良好， 多为行 ＡＦＣ 电路行同步信号分离电路 异常所致。 　　3畅水平枕形失真 　　该故障主要是由于枕形失真校正、 行幅控制电路异常所致。 　　4畅行幅大 　　该故障的主要原因有两个： 一是供电电压高； 二是枕形失真校正电路末级放大管击穿。 　　5畅垂直一条亮线 　　该故障是由于行偏转回路有元件开路， 如 Ｓ 校正电容、 行线性校正电感、 行偏转线圈等。 第九节　场扫描电路分析与维修 　　一、 场扫描电路构成和单元电路作用 　　1畅构成 　　典型彩电的场扫描电路由场同步分离电路、 场振荡器、 场锯齿波形成电路和场输出级等构 成， 如图 ２ －５９ 所示。 图 ２ －５９　场扫描电路构成 79 　 　　2畅单元电路作用 　　（１） 场同步分离电路 　　场同步分离电路就是将行场复合同步信号中的场同步信号分离出来， 并对场振荡器进行控 制， 确保场振荡器产生场频脉冲与电视台发射的场同步信号准确同步。 　　（２） 场振荡和锯齿波形成电路 　　场振荡器（通常用 Ｖ畅ＯＳＣ 表示）的主要作用是产生场频振荡脉冲。 该振荡脉冲再作为触发 信号控制锯齿波脉冲形成电路产生场频锯齿波脉冲。 　　（３） 场推动电路 　　场推动电路（通常用 Ｖ畅ＤＲＩＶＥ 表示）的主要作用是对场频锯齿波脉冲进行放大， 为场输出 电路提供激励信号。 　　（４） 场输出电路 　　场输出电路（通常用 Ｖ畅ＯＵＴ 表示）主要是为场偏转线圈提供场频锯齿波电流， 实现垂直扫描。 　　二、 典型电路分析 　　下面分析长虹 Ｃ２５８８Ａ 型彩电的场扫描电路。 该机场扫描电路由 ＴＡ７６９８ＡＰ 内的场扫描小 信号处理电路和场输出电路构成， 如图 ２ －６０ 所示。 图 ２ －６０　长虹 Ｃ２５８８Ａ 型彩电场扫描电路 80 　 　　1畅场同步分离电路 　　ＮＱ５０１（ＴＡ７６９８ＡＰ）３６ 脚输出的复合同步信号经 Ｒ３０５、 ＶＤ３０２、 Ｃ３３０、 Ｃ３０５ 组成的积分 电路和 Ｒ３１０、 Ｒ３０９、 Ｃ３１０、 ＶＤ３０５ 组成的同步脉冲选通电路， 将场同步信号分离出来， 从 ＮＱ５０１ 的 ２８ 脚输入到场振荡器， 对场振荡器产生的锯齿波脉冲进行同频、 同相控制。 　　2畅场振荡器 　　场振荡器由 ＮＱ５０１ 的 ２８、 ２９ 脚内的施密特触发器和 ２９ 脚外接的定时元件 Ｃ３０６、 Ｒ３０８、 Ｒ３５１、 Ｒ３５３ 产生振荡， 在 ２９ 脚上形成场频振荡脉冲。 稳压管 ＶＤ３０７ 用作保护。 Ｒ３５１ 是场频 （场同步）调整电位器， 调整 Ｒ３５１ 可改变 Ｃ３０６ 充、 放电时间常数， 实现场同步调整。 　　3畅场锯齿波信号形成和场推动电路 　　场锯齿波信号形成电路由 ＮＱ５０１ 的 ２７ 脚内的触发器和外接电容 Ｃ３０８ 构成。 同步后的场 振荡脉冲送到锯齿波形成电路的触发器， 通过它控制 Ｃ３０８ 充、 放电， 便可在 ２７ 脚上产生场频 锯齿波脉冲信号， 经场推动（预激励）电路放大后由 ２４ 脚输出。 　　Ｒ３５２ 是场幅调整电位器， 调整 Ｒ３５２ 可改变 Ｃ３０８ 充、 放电时间常数， 实现场幅调整。 　　4畅场输出电路 　　该机采用 Ｖ３０３、 Ｖ３６、 Ｖ３７、 Ｃ３２１ 和场偏转线圈 Ｖ畅ＤＹ 为核心构成， 它属于双电源供电的 互补对称型 ＯＴＬ 电路。 由行输出电路产生的 ＋２７ Ｖ 电压在场正程期间为场输出电路提供工作 电压； 开关电源输出的 １１５ Ｖ 电压在场逆程期间为场输出电路提供工作电压。 　　场扫描正程前半段期间， 由于 Ｖ３０３ 截止， 所以 Ｖ３７ 截止。 此时， ＋２７ Ｖ 电压一方面经 ＶＤ３１３ 在 Ｃ３２０ 两端建立的电压为 Ｖ３６ 供电； 另一方面经 ＶＤ３１４、 Ｒ３１７、 Ｒ３１８、 Ｒ３１２ 分压 后使 Ｖ３７ 导通。 Ｖ３７ 导通后， 由其发射极输出的电压经 Ｖ畅ＤＹ、 Ｃ３２１、 Ｒ３２３ 构成回路， 不 仅为 Ｖ畅ＤＹ 提供能量， 而且在 Ｃ３２１ 两端建立电压。 场扫描正程后半段期间， 由于 Ｖ３０３ 导 通， 所以 Ｖ３７ 导通， 使 Ｖ３６ 截止。 此时， Ｃ３２１ 存储的电压经 Ｖ畅ＤＹ、 Ｒ３１９、 Ｖ３７、 Ｒ３２３ 构 成放电回路， 继续为 Ｖ畅ＤＹ 提供能量。 此时， １１５ Ｖ 电压经 Ｒ３２９ 限流获得的电压一方面使 ＶＤ３１３ 截止， 另一方面取代 ＋２７ Ｖ 电压对 Ｃ３２０ 充电， Ｃ３２０ 两端建立 ６０ Ｖ 左右高电压。 这 样， 场逆程期间场 输 出 电 路 工 作 在 高 压 供 电 状 态 下， 同 时 Ｃ３２０ 放 电， 确 保 场 正 程 期 间 ＶＤ３１３ 又导通， 转为低压供电。 Ｃ３１２ 是自举电容， 与 Ｒ３１７ 组成自举电路； Ｃ３２９ 是负反馈 电容， 可防止高频自激； ＶＤ３０３ 用于钳位； ＶＤ３０４ 用于保护； Ｖ畅ＤＹ 两端接的 Ｒ３１６、 Ｃ３１８ 用于阻尼。 　　场偏转电流在 Ｒ３２２ 两端产生的直流电压经 Ｒ３２５、 Ｒ３２０ 限流后， 作为直流负反馈信号送 到 ＮＱ５０１ 的 ２６ 脚， 以稳定放大器的直流工作点； 同时 Ｒ３２３ 两端产生的电压经 Ｃ３１７、 Ｒ３２０ 限 流耦合， 作为交流负反馈信号也送到 ＮＱ５０１ 的 ２６ 脚， 以改善场扫描的线性。 　　5畅场中心调节 　　Ｓ３０１ 是场中心调节开关。 它处于中间位置时光栅位置不变， 而它接 Ｒ３４２ 或 Ｒ３４３ 时， 光 81 　 栅向上或向下移动。 　　6畅场输出保护 　　场输出保护电路由 Ｖ３０８、 ＶＤ３０８ 等元器件构成。 当场输出电路异常， 使 Ｖ３６ 的发射极输 出的电压过低时， 通过 Ｒ３１６、 ＶＤ３０８ 使 Ｖ３０８ 导通， 由它的集电极输出的电压经 Ｒ２４４、 Ｒ２１８ 使亮度电路的放大管 Ｖ２１２ 截止， 最终使光栅消失， 实现场输出异常保护。 　　7畅场消隐信号形成电路 　　场消隐信号形成电路由 Ｖ３６、 ＶＤ３１０、 ＶＤ２０２ 等元器件构成。 场逆程期间， 由 Ｖ３６ 发射极 输出的脉冲电压经 Ｒ３２１ 限流、 ＶＤ３１０ 限幅， 通过 ＶＤ２０２ 整流形成场消隐脉冲。 该脉冲经 Ｒ２４４、 Ｒ２１８ 送到 Ｖ２１２ 的基极， 最终实现场回扫线的消隐。 　　三、 场扫描电路的典型故障 　　1畅水平一条亮线 　　对于场扫描电路未设置保护电路的彩电， 水平一条亮线的故障原因： 一是场振荡器异常； 二是锯齿波形成电路异常； 三是场输出电路异常； 四是负反馈电路异常； 五是场偏转线圈开 路。 而对于设置场输出电路异常保护的彩电， 场扫描电路异常有时会产生无光栅（ 光栅被消 隐）或产生保护性待机故障。 　　检修水平一条亮线故障可采用干扰法来判断故障部位。 点击场输出电路的锯齿波信号输入 端， 若亮线能够展开， 说明故障是由于场振荡器或场锯齿波形成电路异常所致； 若亮线无变 化， 检查场偏转线圈、 场输出电路及其供电电路。 　　2畅场不同步 　　场不同步是指荧光屏上不能显示稳定的图像， 而是图像上下翻滚。 故障原因是场振荡器产 生的振荡脉冲的频率不能与场同步信号同步。 　　调整场频电位器， 观察图像能否瞬间同步， 若不能， 故障多因场振荡器定时元件或集成电 路内部异常所致； 若能够瞬间同步且场同步良好， 多为场同步信号分离电路异常所致。 　　3畅场线性失真 　　该故障就是图像上部拉长、 下部压缩或下部拉长、 上部压缩。 产生故障的原因： 一是场锯 齿波电容异常； 二是场输出电容异常； 三是负反馈电路异常； 四是场输出放大器异常。 　　4畅场回扫线 　　彩电产生的回扫线故障有两种： 一种是由于场消隐电路异常， 引起的光栅亮度正常， 但满 屏幕上有回扫线； 另一种是由于场输出电路的泵电源或自举电路元件异常所致。 82 　 第十节　系统控制电路分析与维修 　　一、 系统控制电路构成和单元电路作用 　　1畅构成 　　系统控制电路（或称微处理器电路） 由微处理器、 功能扩展存储器、 功能操作电路、 操作 显示电路等构成， 如图 ２ －６１ 所示。 图 ２ －６１　系统控制电路构成 　　2畅单元电路作用 　　（１） 微处理器 　　微处理器（通常由 ＣＰＵ 或 ＭＣＵ 表示）属于单片计算机控制系统。 它的作用是接收来自用户 或电视机内部的控制信号后， 对相应电路实施控制。 　　（２） 功能扩展存储器 　　功能扩展存储器采用电可擦写存储器（ 通常用 Ｅ ２ ＰＲＯＭ 表示） 的主要作用是用来存储模拟 量、 节目信息等数据。 　　（３） 功能操作键电路 　　功能操作分用户控制和自动控制两部分。 用户控制功能的实现有遥控控制、 面板功能键控 制两种途径； 自动控制由微处理器检测同步信号、 保护信号等来实现， 如无信号蓝屏显示、 无 信号自动关机等。 　　（４） 操作显示电路 　　为了便于用户进行模拟量等功能的调整， 所以彩电需要设置操作显示电路。 操作显示有数 码显示和 ＯＳＤ（屏幕显示）两种。 新型彩电全部采用 ＯＳＤ 方式。 83 　 　　二、 典型电路分析 　　长 虹 Ｒ２１１８Ａ 型 机 微 处 理 器 电 路 构 成， 如 图 ２ －６２ 所 示。 其 中 ８ 位 微 处 理 器 Ｄ７０１ （ＬＣ８６４５２５，掩模为 ＣＨＴ０４０３ －５Ｈ６１）、 存储器 Ｄ７０２（ ＡＴ２４Ｃ０４）、 遥控接收 Ｎ７４５（ ＨＳ００３８） 及 本机键盘是机内遥控系统的重要组成部分， 属于控制部分。 其余电路均属受控部分， 可以将其 分为： 对电源部分的控制； 对调谐器及节目选择、 预置的控制； 对亮度、 对比度、 色饱和度、 色调等其他电路的控制。 ＬＣ８６４５２５ 各管脚功能和维修参考数据如表 ２ －４ 所示。 图 ２ －６２　长虹 Ｒ２１１８Ａ 型机微处理器电路 表 2 －4　LC864525 ／CHT0403 －5H61 管脚功能和维修参考数据 管脚号 管脚名 功能 电压／Ｖ 对地电阻／ｋΩ 正测 反测 备注 １ ＢＢ 　蓝屏控制信号输出 ０ ５畅９ １１ 　Ｈ： 重低音开 ２ ＳＤＡ 　Ｉ ２Ｃ 总线串行数据线 ４畅９ ５ ９畅２ 　有充电现象 ３ ＳＣＬ 　Ｉ ２Ｃ 总线串行时钟线 ４畅９ ５畅３ ９畅２ ４ ＡＶ／ＳＥＣＡＭ 　ＡＶ／ＳＥＣＡＭ 控制输出 １畅８ ５ ６畅５ ５ ＯＰＴＩＯＮ －Ｉ１ 　功能设置 １ ０ ５畅９ １１ 　有充电现象 ６ ＡＶ１ ／ＡＶ２ 　ＡＶ 功能设置 ０ ０ ０ 　接地 ７ ＰＯＷＥＲ 　待机控制 ４畅９ ６ １１畅８ 　Ｌ： 开机 84 　 续表 管脚号 管脚名 功能 电压／Ｖ 对地电阻／ｋΩ 正测 反测 备注 ８ ＴＵＮＥ 　调谐电压输出 １畅３ ５畅４ ６畅２ ９ ＧＮＤ 　接地 ０ ０ ０ 　数字电路 １０ ＯＳＣ１ 　接时钟振荡器晶振 ２畅２ ６畅６ １２ 　有充电现象 １１ ＯＳＣ２ 　接时钟振荡器晶振 ２畅２ ６畅６ １２ 　有充电现象 １２ ＶＣＣ 　５ Ｖ 电源供电 ５ ３畅１ ４畅２ 　数字电路 １３ ＡＦＴ ＤＥＦ 　ＡＦＴ Ｓ 曲线电压输入 ２畅８５ ６畅２ １０ １４ ＫＥＹ ＩＮ 　键控 Ａ／Ｄ 输入 ０ ５畅８ ７ １５ ＳＹＳ －Ｃ 　彩色制式控制 ２畅６ ５畅２ ６ １６ ＳＹＳ －Ｓ 　伴音制式控制 ３ ５畅２ ５畅８ １７ ＲＥＳＥＴ 　复位信号输入 ４畅９ ４畅８ ４畅６ １８ ＬＣ１ 　字符振荡器 ２畅２ ５畅９ １１畅８ 　有充电现象 １９ ＬＣ２ 　字符振荡器 ２畅２ ５畅９ １１畅８ ２０ ＰＬＬ －ＦＩＬＴＥＲ 　屏显 ＰＬＬ 低通滤波 １畅６ ５畅２ １１畅５ ２１ ＶＣＣ 　５ Ｖ 电源供电 ５ ３畅１ ４畅２ ２２ ＧＮＤ 　接地 ０ ０ ０ 　模拟电路； 有充 电现象 ２３ ＢＲＩＧＨＴ 　亮度控制输出 ４畅５ ５畅５ ９畅６ ２４ ＴＩＮＴ 　色调控制输出 ０畅２ ５畅５ ８畅２ ２５ Ｖ －ＳＹＮＣ 　场逆程脉冲输入 ０畅２ ５畅７ ５２ ２６ Ｈ －ＳＹＮＣ 　行逆程脉冲输入 ３畅７ ５畅８ １１ ２７ Ｒ 　屏显红信号输出 ０ ５ ５畅５ ２８ Ｇ 　屏显绿信号输出 ０ ５ ５畅５ ２９ Ｂ 　屏显蓝信号输出 ０ ５ ５畅５ ３０ ＢＬＫ 　字符底色消隐输出 ０ ４畅８ ５畅５ 　无字符显示时电 压值 ３１ ＳＨＡＲＰ 　清晰度控制输出 ０畅５ ３畅９ ９畅６ ３２ ＣＯＮＴ 　对比度控制输出 ３畅５ ４ １２畅２ ３３ ＣＯＬＯＲ 　色度控制输出 — — — ３４ ＡＶ０ 　ＴＶ／ＡＶ 切换控制 ３畅１２ ４ １２ ３５ ＡＶ１ 　ＴＶ／ＡＶ 切换控制 ４ ∞ 　ＡＶ 状态 ３６ Ｌ 　ＶＨＦＬ 频段选择 １２ ４ ２５ ３７ Ｈ 　ＶＨＦＨ 频段选择 ０ ４ ２５ ３８ Ｕ 　Ｕ 频段选择 １２ ４ ２５ 　高频头处于 Ｈ 频 段 85 　 续表 管脚号 管脚名 功能 电压／Ｖ 对地电阻／ｋΩ 正测 反测 备注 ３９ ＶＯＬ 　音量控制信号输出 ６ ３畅３ ３畅６ ４０ ＢＡＳＳ 　重低音控制信号输出 ０畅４ ４ １５畅５ 　Ｈ： 关 ４１ ＰＯＲＴＥＣＴ 　电源保护输入 ４畅８６ ６ ９畅６ ４２ Ｈ －ＣＣＩＮ ＩＮ 　行一致性检测信号输入 ０ ６畅２ ９畅４ ４３ ＳＤ 　电台识别信号输入 １畅３ ６畅３ １０畅５ ４４ ＲＥＭ ＩＮ 　遥控信号输入 ４畅９ ６ １２ ４５ ＳＥＣＡＭ ＫＩＬＩ ＩＮ 　ＳＥＣＡＭ 消色电平检测， 制式 识别输入 ０ ０ ０ ４６ ＣＨＲＯＭＡ 　色度信号有无判别 ０ ５畅６ １０ ４７ ＡＦＣ ＤＥＴ 　ＡＦＣ 开关控制 ０ ５畅６ １０ 　Ｈ： 搜台 ４８ ＴＩＭＥＲ 　定时器控制 ４畅９ ５畅９ １２ ４９ ＳＹＳ１ 　伴音制式切换控制 ４畅９ ４畅８ ６畅５ ５０ ＳＹＳ１ 　伴音制式切换控制 ４畅９ ５ ６畅５ ５１ ＸＴＡＬ 　副载波晶体切换控制 ４畅２ ５畅４ ８畅５ ５２ ＯＰＴＩＯＮ 　接预置二极管 ０ ５畅５ ９畅１ 　　1畅微处理器基本工作条件 　　微处理器的基本工作条件包括正常的供电、 正常的复位信号、 正常的时钟振荡信号。 电路 见图 ２ －６３。 图 ２ －６３　长虹 Ｒ２１１８Ａ 彩电微处理器基本工作条件电路 　　（１） ５ Ｖ 供电 86 　 　　５ Ｖ 供电电路由变压器 Ｔ５８１、 调整管 Ｖ５８１ 及相关元器件组成。 ２２０ Ｖ 市电电压经 Ｔ５８１ 隔离、 降压后， 再经 ＶＤ５８２ 整流、 Ｃ５８１ 滤波获得 １８ Ｖ 左右电压， 该电压经 Ｖ５８１、 Ｒ５８１、 ＶＤ５８１ 组成 的 ５ Ｖ 稳压电路输出 ５ Ｖ 电压， 该电压经 Ｃ７００ 滤波后， 不仅送到微处理器（ＣＰＵ）Ｄ７０１ 的供电端 １２、 ２１ 脚， 为 Ｄ７０１ 供电， 而且加到存储器 Ｄ７０２ 的供电端 ８ 脚， 为 Ｄ７０２ 供电。 　　（２） 复位电路 　　复位电路由 Ｄ７０１ 的 １７ 脚内外电路构成。 由于 Ｖ７４１ 的基极通过电阻 Ｒ７４１ 接 ３畅６ Ｖ 稳压管 ＶＤ７４１， 又由于开机瞬间 Ｃ７００ 两端的电压是逐渐建立的， 在 Ｃ７００ 两端电压建立的初期小于 ４畅２ Ｖ 时 Ｖ７４１ 截止， 它的 Ｃ 极无电压输出， 使 Ｄ７０１ 的复位信号输入端 １７ 脚输入低电平复位信 号， 致使 Ｄ７０１ 内的存储器、 寄存器等电路复位， 随着 ５ Ｖ 电压建立， Ｖ７４１ 逐渐导通， 由其 Ｃ 极 输出的电压逐渐升高， 使 １７ 脚输入的电压达到 ５ Ｖ 时， Ｄ７０１ 内部电路复位结束， 开始工作。 　　（３） 时钟信号 　　时钟振荡电路由 Ｄ７０１ 的 １０ 脚和 １１ 脚内外电路形成。 Ｄ７０１ 工作后， Ｄ７０１ 的 １０、 １１ 脚内 的振荡器与其外接的晶振 Ｚ７０１、 Ｃ７０７、 Ｃ７０８ 通过振荡， 产生 １２ ＭＨｚ 的时钟振荡信号， 作为 微处理器的指令信号， 以保证各单元电路相互传递数据准确。 若无时钟信号或时钟信号的频率 发生变化， 则微处理器各单元电路之间数据不能传递或传递不准确， 程序将不能运行或运行紊 乱， 导致控制不能进行或控制紊乱。 　　2畅操作信号输入 　　该机采用操作键和遥控接收电路实现用户的操作控制。 电路如图 ２ －６４ 所示。 图 ２ －６４　长虹 Ｒ２１１８Ａ 彩电的 功能操作电路 　　（１） 遥控接收电路 　　微处理器（ＣＰＵ）Ｄ７０１ 的 ４４ 脚外接遥控接收电路（组 件）Ｎ７４５， 该电路通过对遥控器发出的红外光信号识别处 理后， 经 Ｒ７００ 送到 Ｄ７０１ 的 ４４ 脚， 被其内部电路检测后， 通过总线或相应的端口输出控制信号， 实现操作控制。 　　（２） 操作键电路 　　Ｄ７０１ 的 １４ 脚外接的轻触按键开关 Ｓ７０１ ～Ｓ７０６ 是功 能操作按键。 由于该电路仅占微处理器的一个端口， 所以 该操作电路属于电压模拟方式。 当按压某个按键时， ５ Ｖ 电压经不同阻值电阻取样后， 为 Ｄ７０１ 的 １４ 脚提供不同的 电压比的操作信息， 被 Ｄ７０１ 检测后， Ｄ７０１ 输出的控制信 号对被控制电路实施控制， 满足用户需要。 　　3畅调谐选台电路 　　调谐选台电路的作用： 一是产生频段切换信号； 二是产生调谐选台电压； 三是完成自动频率微调。 对 调谐选台电路的要求是： 应使电视机选台方便、 调谐 准确， 达到最佳收视效果。 为了达到以上目的， 调谐选台电路应包括微处理器、 频段切换电 路、 调谐电压产生电路和 ＡＦＴ 控制电路等， 如图 ２ －６５ 所示。 87 　 图 ２ －６５　长虹 Ｒ２１１８Ａ 型机调谐选台电路 　　（１） 频段切换控制 　　频段切换电路的任务是使调谐选台工作先进入预选频段， Ｒ２１１８Ａ 型机的频段切换电路是 由微处理器 Ｄ７０１ 的 ３６ ～３８ 脚直接输出 ＶＨＦ －Ｌ、 ＶＨＦ －Ｈ、 ＵＨＦ ３ 频段控制信号， 不需外接 频段译码器， 可直接用于调谐器 Ｕ１０１ 的频段控制。 因 Ｄ７０１ 的 ３６ ～３８ 脚输出频段控制电压为 两高一低， 所以需要通过 Ｖ１０３、 Ｖ１０４、 Ｖ１０５ 频段控制开关管倒相， 将 ３６ ～３８ 脚输出频段控 制两高一低电压变为两低一高电压， 实现正常的频段切换。 Ｒ２１１８Ａ 型机调谐器工作频段与 ３６ ～３８ 脚电压的关系如表 ２ －５ 所示。 表 2 －5　高频头工作频段与控制信号的关系表 Ｄ７０１（ＬＣ８６４５２５）控制脚 控制管工作状态 高频头频段 ３６ ３７ ３８ Ｖ１０３ Ｖ１０４ Ｖ１０５ Ｖ －Ｌ Ｖ －Ｈ ＵＨＦ 电视机工 作频段 Ｌ Ｈ Ｈ 导通 截止 截止 Ｈ Ｌ Ｌ ＶＨＦ －Ｌ Ｈ Ｌ Ｈ 截止 导通 截止 Ｌ Ｈ Ｌ ＶＨＦ －Ｈ Ｈ Ｈ Ｌ 截止 截止 导通 Ｌ Ｌ Ｈ ＵＨＦ 88 　 　　由表 ２ －４ 可知， Ｄ７０１ 的 ３６ ～３８ 脚哪个脚输出的频段控制电压为低电平时， 电视机便工 作在哪一个频段。 　　当电视机进入自动搜索选台状态时， ３ 个频段可依次自动进行切换， 当 ＶＨＦ －Ｌ 频段范围 内的所有电视节目频道都搜索完了以后， 自动切换到 ＶＨＦ －Ｈ 段， 当搜索完 ＶＨＦ －Ｈ 频段内 的节目后， 再搜索 ＵＨＦ 频段的电视节目频道。 　　（２） 调谐电压的形成 　　进行调台时， 微处理器 Ｄ７０１ 的 ８ 脚输出 ＰＷＭ 调谐反码信号， 再经 Ｖ７９１ 倒相放大后， 利 用 Ｒ７８２、 Ｃ７８２、 Ｒ７８３、 Ｃ７８３、 Ｒ１０６、 Ｃ１０２ 组成的三级积分电路积分平滑成 ０畅５ ～３０ Ｖ 的直 流调谐选台电压， 该电压加到了高频调谐器的 ＴＵ 输入端， 调谐电压在 ０畅５ ～３０ Ｖ 之间变化， 使调谐器内变容二极管的结电容由大到小变化， 输入回路和本振的频率各自升高到应有频率 上， 完成调谐选台任务。 　　来自主电源的 １３０ Ｖ 电压经 Ｒ７９８Ａ 限流、 精密型稳压器 ＶＤ７９８（μＰＣ５７４）稳压、 Ｃ７９８Ａ 滤 波， 获得的 ３３ Ｖ 电压为 Ｖ７９１ 供电； Ｃ７９２ 是加速电路， Ｃ７８１ 的作用是抑制 Ｄ７０１ 的 ８ 脚输出 脉冲的高频杂波， 以免干扰图像； Ｖ７９１ 发射极所接的 Ｌ７９２（ 实为 １００ Ω电阻） 是负反馈电阻， 其作用是增加 Ｖ７９１ 工作的稳定性， 保证调谐电压不随温度的变化而变化。 　　（３） ＡＦＴ 控制电路 　　Ｒ２１１８Ａ 型机的视频检波器工作后， 由 ＴＶ 处理器 Ｎ１０１（ＬＡ７６８８） 的 ７ 脚输出 “Ｓ” 形的变 化电压， 此电压经 Ｒ１７６、 Ｒ１７５ 分压后由 Ｄ７０１ 的 １３ 脚进入 ＣＰＵ， ＣＰＵ 中的 ＡＦＴ 比较器对 “Ｓ” 形变化电压进行检测分析后， 确认高频头本振频率偏移时， 由 ８ 脚输出纠偏电压， 对高 频头的本振频率进行微调， 使其恢复到所收频道的本振频率准确值， 从而保证图像中频的载波 频率稳定到 ３８ ＭＨｚ 上。 １３ 脚电压稳定在 “Ｓ” 形变化电压的中点 ２畅５ Ｖ 上。 　　4畅模拟量控制 　　长虹 Ｒ２１１８Ａ 型彩电的模拟量控制由微处理器、 ＴＶ 处理器等构成， 如图 ２ －６６ 所示。 　　（１） 亮度控制 　　调整亮度时， Ｄ７０１ 亮度控制模拟量输出端 ２３ 脚输出的调宽脉冲信号经 Ｒ７９９、 ＲＰ７６９ 和 Ｃ２１９ 低通滤波后， 加到 Ｎ１０１（ＬＡ７６８８）的亮度控制直流电压输入端 １９ 脚， 对其内部亮度电路 进行调整， 最终实现亮度控制。 　　ＲＰ７６９ 是副亮度可调电阻， 用作亮度的辅助调整， 通常在出厂前已调整好。 一般情况下， 调 ＲＰ７６９ 使视放管的基极电压为 １畅８ Ｖ。 　　（２） 对比度控制 　　调整画面对比度时， Ｄ７０１ 对比度控制信号输出端 ３２ 脚输出的调宽脉冲信号， 经 Ｒ４０９、 Ｒ４０７、 Ｃ２１６、 Ｒ２４８、 Ｃ２１６Ａ 组成的积分电路平滑成直流控制电压， 加到 Ｎ１０１ 的 １１ 脚， 对其 内部的对比度进行控制， 最终实现图像的对比度调整。 　　另外， １１ 脚输入的电压还受 ＡＣＬ 的控制。 当画面亮度升高引起显像管束电流增大时， ＡＣＬ 电压下降， 使 Ｎ１０１ 的 １１ 脚输入的电压下降， 最终使画面的对比度（ 亮度） 下降， 实现显 像管束电流的自动控制。 　　（３） 色饱和度、 无色度信号检测控制 89 　 图 ２ －６６　长虹 ２１１８Ａ 型机模拟量控制电路 　　调整画面的色饱和度时， Ｄ７０１ 的色饱和度调整端 ３３ 脚输出的调宽脉冲信号， 经 Ｒ４０２Ａ、 Ｒ４０４、 Ｃ１３７ 积分平滑成色饱和度控制直流电压， 再经 Ｒ１３７、 Ｒ２１８ 加到 Ｎ１０１ 的 １７ 脚， 对色 度矩阵电路实施控制， 实现色饱和度调整。 　　当 Ｎ１０１ 内的消色电路动作， 使 １７ 脚为低电平时 Ｖ４０１ 截止， 致使 Ｄ７０１ 的 ４６ 脚输入高电 平消色信号， 表明无色度信号输入。 　　（４） 色调控制 　　调整 ＮＴＳＣ 画面色调时， Ｄ７０１ 色调控制信号输出端 ２４ 脚输出的调宽脉冲经 Ｒ７９８、 Ｃ２１８ 低通滤波获得 １ ～５ Ｖ 电压， 加到 Ｎ１０１ 的 １８ 脚， 实现 ＮＴＳＣ 制图像色调的调整。 　　另外， 若 ２４ 脚无脉冲输出， 使 Ｎ１０１ 的 １８ 脚输入的电压小于 １ Ｖ， Ｎ１０１ 内的 ＰＡＬ ／ＮＴＳＣ 90 　 多制式彩色电视信号处理电路工作在 ＰＡＬ 制状态， 色调调整不起作用。 图 ２ －６７　长虹 Ｒ２１１８Ａ 型机屏幕字符显示电路 　　（５） 清晰度控制 　　调整画面的清晰度（锐度） 时， Ｄ７０１ 的清晰度控制信号输出端 ３１ 脚输出的调宽脉冲信号 经 Ｒ４１５、 Ｒ４０８、 Ｃ４０８ 积分平滑成直流控制电压， 加到 Ｎ１０１ 的清晰度控制电压输入端 １３ 脚， 用来控制图像亮度信号的清晰度， 以改善图像质量。 　　（６） 音量、 静噪控制 　　调整音量时， Ｄ７０１ 音量控制信号输出端 ３９ 脚输出的调宽脉冲信号经 Ｒ３１２、 Ｃ３０９、 Ｒ３１１、 Ｃ３５７ 两级低通滤波后， 获得的直流控制电压加到音频功率放大器 Ｎ３５１ （ＴＤＡ７４９５）的音量控制 电压输入端 ３ 脚， 用于同时控制 Ｒ、 Ｌ 路音量。 控制电压变化范围约为 ０ ～６畅５ Ｖ， 音量大小与 ３ 脚输入的控制电压成正比。 　　进行 ＡＶ ／ＴＶ 切换、 频道切换或搜索选台过程中， Ｄ７０１ 的 ３９ 脚输出 ０ Ｖ 低电压， 使 Ｎ３５１ 无音频输出， 避免扬声器在操作过程发出 “ 喀喀” 噪声， 实现静音控制。 另外， 当按遥控器 静音键时， ３９ 脚输出静音控制信号， 静音状态一直保持到再按一次静音键解除静音状态为止。 　　5畅屏显电路 　　Ｒ２１１８Ａ 型机的屏幕字符显示（ＯＳＤ）电路主要由字符时钟振荡电路、 行场同步信号输入电 路、 ＲＧＢ 字符输出电路及开关控制 ／快速消隐脉冲输出电路构成， 如图 ２ －６７ 所示。 91 　 　　由行输出变压器 Ｔ４３２ 的 ８ 脚输出的行逆程脉冲经 Ｒ７６２ 限流、 Ｖ７６３ 倒相放大， 获得的行 同步脉冲送到微处理器 Ｄ７０１ 的 ２６ 脚， 同时 ＴＶ 处理器 Ｎ１０１ 的 ２０ 脚输出的场激励脉冲经 Ｒ７６１ 限流、 Ｖ７６２ 倒相放大后获得场同步信号， 送到 Ｄ７０１ 的 ２５ 脚， 行场同步除了用于字符在 屏幕上的垂直及水平方向的定位， 还作为字符振荡器的触发脉冲， Ｄ７０１ 内的字符振荡器与 １８、 １９ 脚外接的 Ｌ７０８、 Ｃ７０９、 Ｃ７１０、 Ｃ７１１ 组成的谐振回路， 产生 １４畅１１ ＭＨｚ 字符时钟信号。 　　Ｄ７０１ 内字符发生电路根据软件控制， 按要求产生的 Ｒ、 Ｇ、 Ｂ 字符信号从 Ｄ７０１ 的 ２７ ～２９ 脚输出， 分别经 Ｒ７８８、 Ｒ７８７、 Ｒ７８６ 及耦合电容 Ｃ２３１、 Ｃ２３０、 Ｃ２２９ 送到 Ｎ１０１ 的字符 Ｒ、 Ｇ、 Ｂ 信号输入端 ３１ 脚、 ３０ 脚、 ２９ 脚； 字符开关和消隐信号从 Ｄ７０１ 的 ３０ 脚输出， 经 Ｒ２２８、 Ｒ２２７ 分压后获得 １ Ｖ 以上电压， 加到 Ｎ１０１ 的 Ｒ、 Ｇ、 Ｂ 信号输出选择开 ／关控制端 ２８ 脚， 使 Ｎ１０１ 内的 Ｒ、 Ｇ、 Ｂ 选择开关接通 Ｒ、 Ｇ、 Ｂ 字符信号， 使其与视频 Ｒ、 Ｇ、 Ｂ 信号混合后输 出， 最终实现图像和字符显示。 字符显示区域的视频信号被消隐， 使字符清晰、 美观。 　　另外， 若 Ｎ１０１ 的 ２８ 脚输入的电压小于或等于 １ Ｖ 时， Ｒ、 Ｇ、 Ｂ 选择开关选择视频 Ｒ、 Ｇ、 Ｂ 信号输出， 无字符显示。 　　三、 系统控制电路的典型故障 　　1畅控制功能全部失效 　　该故障说明微处理器未工作， 首先检查微处理器的 ３ 个基本工作条件是否正常， 若不正 常， 检查故障元器件； 若 ３ 个基本工作条件正常后， 应检查扩展存储器和操作键电路以及它们 与 ＣＰＵ 之间的电路是否正常； 若正常， 检查 ＣＰＵ。 　　2畅搜索不存台 　　搜索不存台的故障主要是由于调谐选台电路、 ＡＦＴ 电路和电台识别信号形成电路和存储器 电路异常所致。 　　搜索时若不能出现正常的图像， 说明图像调谐选台电路异常； 若搜索时能够出现图像但搜 索速度不能放慢， 多为电台识别信号未送到微处理器； 搜索时能出现图像且搜索速度变慢， 但 节目号不能翻转， 多为 ＡＦＴ 电路异常所致； 若图像出现后搜索速度变慢且节目号能翻转， 说 明存储器异常。 　　3畅模拟量失控 　　调节模拟量时， 微处理器输出的控制信号是否正常， 若不正常， 检查微处理器； 若正常， 检查低通滤波电路和受控电路。 　　4畅无屏显 　　无屏显， 说明字符显示电路异常。 该故障主要检查字符显示电路的行、 场同步脉冲输入电 路、 字符振荡电路和字符输出及消隐电路。 92 　 　　１畅彩电开关电源由哪几部分构成？ 单元电路的作用是什么？ 　　２畅简述开关电源的分类。 　　３畅分析串联型、 并联型功率变换器工作原理。 　　４畅熟悉开关电源关键元器件的特性和基本原理。 　　５畅掌握检修开关电源的基本方法和注意事项。 　　６畅掌握长虹 ＴＤＡ 单片机开关电源、 三洋 Ａ３ 机心开关电源、 ＴＤＡ４６０５ 构成的开关电源 原理与检修。 　　７畅熟悉高频调谐器的种类， 掌握工作原理和故障现象。 　　８畅熟悉中频放大电路由哪几个单元电路构成， 各个单元电路的作用是什么？ 　　９畅分析 ＡＧＣ、 ＡＦＣ 电路工作原理， 掌握中频电路故障检修方法。 　　１０畅熟悉伴音电路由哪几个单元电路构成， 各个单元电路的作用是什么， 掌握伴音电路 故障检修方法。 　　１１畅熟悉视频电路的构成及单元电路的作用， 掌握视频电路故障检修方法。 　　１２畅熟悉色度解码电路的构成及单元电路的作用， 掌握该电路故障检修方法。 　　１３畅熟悉末级视放和显像管电路的构成及单元电路的作用， 掌握典型电路分析和故障检 修方法。 掌握白平衡调整方法。 　　１４畅熟悉行扫描电路的构成及单元电路的作用， 掌握典型电路分析和行扫描电路故障检 修方法。 　　１５畅熟悉场扫描电路的构成及单元电路的作用， 掌握典型电路分析和场扫描电路故障检 修方法。 　　１６畅熟悉系统控制电路的构成及单元电路的作用， 掌握典型电路分析和系统控制电路故 障检修方法。 93 　 　 第 三 章 　 彩 色 电 视 机 常 见 检 修 方 法 和 典 型 故 障 维 修 第一节　彩色电视机的维修方法 　　彩电损坏后， 会出现各种各样的故障现象， 由于故障现象不同产生的原因也不同， 所以为 了快速排除故障， 需要采用很多的维修方法， 如直观检查法、 电压测量法、 对地电阻检测法、 模拟法、 替换法、 敲击法、 电流测量法、 干扰法、 波形测量法、 应急修理法等， 能够合理、 正 确运用这些检修方法对于检修工作是至关重要的。 　　一、 直观检查法 　　直观检查法， 就是不通过仪器而直接用眼睛看、 耳朵听、 鼻子闻来判断故障部位或故障元 器件的方法。 　　1畅故障现象的观察 　　通过观察故障现象对于许多故障部位的判断可事半功倍。 　　（１） 无光栅故障 　　在检修无光栅故障时， 应该首先查看电源指示灯的发光情况， 若电源指示灯不发光， 故障部位多在电源电路或其负载电路； 若电源指示灯闪烁发光或发光暗， 大部分故障是 由于电源或其负载异常所致； 若红 色 电源 指 示 灯发 光， 说 明 彩电 已 输 入市 电， 并 且 ５ Ｖ 供电电路基本正常； 若绿色电源指示灯发光， 故障部位主要在扫描电路、 视频放大电路、 显像管电路。 　　（２） 水平一条亮线 　　水平一条亮线说明场扫描电路或其供电异常所致。 　　（３） 偏色故障 　　光栅无论缺色或为补色， 都应该检查视频放大电路、 显像管电路是否异常。 　　（４） 无操作菜单 　　无操作菜单故障主要是由于菜单字符显示电路异常所致。 　　（５） 荧光屏四周有色斑 　　光栅四周有色斑的故障主要是由于显像管消磁电路或显像管异常所致。 94 　 　　2畅元器件的观察 　　通过观察元器件的外观对于许多故障部位的判断可事半功倍。 　　（１） 电容 　　许多电容损坏时， 会出现外观异常的现象， 比如顶部鼓包、 开裂； 有的电容在出现漏液 时， 它的引脚还会有电解液的白色或绿色痕迹； 有的涤纶电容损坏时， 表面上会出现黑斑。 　　（２） 电阻 　　许多电阻损坏时， 它的表面有发黑、 发黄等变色痕迹。 　　（３） 厚膜电路 　　许多厚膜电路损坏后， 它的表面会出现裂痕等现象。 　　（４） 元器件管脚 　　对于大部分热稳定性差的彩电， 许多故障是由于管脚脱焊引起的， 所以直接观察故障部位 的大功率元器件管脚是否脱焊是十分重要的。 　　3畅通过听异常声音判断故障部位 　　通过听机内有无异常声音， 也可快速判断出许多故障的原因及部位。 　　（１） 有 “唧唧” 声 　　机内发出 “唧唧” 声， 故障部位主要在开关电源的负载或开关电源的自馈电电路， 小部 分彩电还包括主开关电源的稳压控制电路。 　　（２） 开机瞬间有 “唧” 或 “吱” 的一声， 随后消失 　　对于该故障， 大部分是由于负载过流或主电源的稳压控制电路异常， 导致主电源进入过流 或过压保护状态。 　　（３） 有 “吱吱” 声且画面上有干扰 　　对于该故障， 一种情况是行频脉冲触发电路异常， 没有行频触发信号送到主电源， 导致该电源 工作在低频自由振荡状态； 另一种情况是开关电源的调频调宽电路异常， 导致开关电源内阻大。 　　（４） 有连续的 “嗒嗒” 声 　　对于该故障， 主要是由于负载异常， 引起微处理器进入软件保护功能所致。 　　（５） 机内有 “叭、 叭” 的打火声 　　对于这种情况， 主要原因如下： 一是行输出变压器（ 或高压逆变器） 对接地部件（ 如散热 片）打火； 二是显像管的高压嘴打火； 三是显像管内部极间打火； 四是行偏转线圈对地打火。 　　二、 电压测量法 　　电压测量法是最常用的检修方法之一。 主要是通过测怀疑点对地电压的大小， 和正常的数 据进行比较， 通过分析确认故障点所在。 采用电压法时需要注意： 一是测主电源和其他电路的 电压时， 必须选择正确的接地； 二是采用指针型万用表测电压前， 需选择好挡位， 以免损坏万 用表； 三是测电压时不要引起短路。 95 　 　　三、 电阻测量法 　　电阻测量法也是检修工作最常用的方法之一。 该方法有不在路电阻测量和在路测量两种。 不在路测量电阻法就是将元器件焊下来检测电阻的方法。 而在路测电阻的方法， 不用焊下元器 件， 直接在电路板上测量元器件的正、 反向阻值， 判断被测元器件是否异常。 在测量三极管、 二极管时， 可直接测其 ＰＮ 结的正、 反向电阻的阻值， 若发现 ＢＥ、 ＢＣ 结阻值相差的太多， 或 者 ＣＥ 结阻值过小， 多为被测三极管损坏。 对于快速二极管的正向阻值要小于普通二极管的阻 值。 在采用该方法时， 为了防止受与其相关的电阻、 电容的影响， 应采用 Ｒ ×１ Ω挡。 　　【注意】在路测量电阻必须在断电后进行。 另外， 若被测元器件两端有存电的电容， 需对 该电容放电后再测电阻， 以免损坏万用表或危害人身安全。 　　四、 电流测量法 　　电流法就是通过检查被测电路电流的大小， 判断故障部位所在的方法。 该方法用来判断行 输出电路是否存在过流现象。 　　行输出工作电流较大， 通常在 ２５０ ～５００ ｍＡ 之间， 电流大小与显像管尺寸、 亮度、 对比 度大小和冷态 ／热态有关， 通常采用 １ Ａ 电流挡即可。 若没有大电流挡的万用表， 可采用间接 测量法， 即在行输出供电回路中串联取样电阻， 测出电阻两端的压降， 再换算出电流的大小。 部分彩电的行输出供电回路中已设置 ０畅５ Ω／１ Ｗ ～２ Ω／２ Ｗ 的保险电阻， 通过测保险电阻两端 压降， 便可换算出电流值。 有的彩电虽然未设置该保险电阻， 通常在供电回路中设置测试口 （用锡短接）， 将该测试口焊开， 再串联 １ 只 ２畅２ Ω／２ Ｗ 保险电阻， 便可采用间接测量法。 　　目前， 部分彩电的行输出供电回路设置 １畅５ ～２ Ａ 熔断器， 它损坏后， 不能用延迟熔断器 更换。 　　五、 替换法 　　替换法就是用同规格、 正品元器件代换用其他方法不易判断是否正常元器件的方法。 由于末级 视频放大器 Ｒ、 Ｇ、 Ｂ ３ 个通道是完全相同的， 所以在怀疑一个通道的元器件异常时， 可采用另两个通 道的元器件进行代换检查。 也可利用正常的通道代换怀疑的通道， 来判断所怀疑的通道是否异常。 　　在实际维修中， 通常采用代换法对电容性能不良进行判断。 对一些不易判断的芯片也常采 用代换法。 在对芯片采用代换法时， 应使用芯片插座， 以免损坏芯片引脚或线路板。 　　六、 温度法 　　温度法就是通过监测一些元器件的温度是否过高， 来判断电路是否正常工作的方法。 在采 用该方法时应注意安全， 以免触电。 　　该方法主要用于电源开关管、 行输出管的检测。 通电后， 若短时间内开关管或行输出管出 96 　 现温度过高的现象， 说明电源电路或行输出电路存在功耗大或有过流现象。 另外， 这种方法也 可广泛应用在判断场输出、 视放末级等电路异常引起的故障。 　　七、 干扰法 　　干扰法就是将万用表或其他器件产生的杂波信号输入到被检测的电路， 通过荧光屏的反映 情况， 直观、 快捷地判断故障部位所在的方法。 采用该方法对检修水平一条亮线和偏色等故障 比较好用。 　　万用表可用指针式万用表， 也可用数字式万用表。 在采用指针式万用表时， 将万用表置于 Ｒ ×１０ Ω或 Ｒ ×１００ Ω挡， 红表笔接地， 用黑表笔点击需要输入干扰信号的部位。 在采用数字 万用表时， 将万用表置于 “二极管” 挡， 黑表笔接地， 用红表笔点击需要输入干扰信号的部 位。 点击时的速度要快， 以免损坏万用表。 　　八、 敲击法 　　敲击法就是利用绝缘物体敲击电路板， 使故障现象表现出来， 判断元、 器件或线路板是否 接触不良部位的方法。 在怀疑有元器件或线路板接触不良时， 经直观检查法未发现故障点所 在， 便可采用该方法。 利用螺丝刀的手柄敲击电路板， 或是用手按压电路板、 拨动被怀疑的元 器件， 直至发现元器件引脚脱焊、 线路板断裂现象为止。 　　九、 波形测量法 　　波形测量法就是利用示波器测量各测试点的波形情况， 即波形的形状、 频率、 幅度和相 位。 根据波形是否正常， 可准确、 直观地判断出故障部位所在。 　　十、 应急修理法 　　应急修理就是在维修中没有同型号配件， 而采用相同性能或功能正品元器件代换修理的方 法。 该方法不属于 “望、 问、 闻、 切” 检修方法的内容。 采用该方法修复的机器， 有的虽然 不影响使用， 但会影响或降低彩电的功能， 因此在有同型号配件后， 需要再次按照常规修理法 进行补修。 而有的不影响工作性能， 则不必进行补修。 应急修理方法主要应用在晶体管和阻容 元件， 而对于集成电路通常不采用该方法。 　　对于电阻或电容， 可采用串联或并联的方法， 达到所需目的。 第二节　典型和难点故障分析与维修 　　由于彩电的开关管、 行输出管， 以及场输出电路工作在高压、 大电流条件下， 所以它们击 97 　 穿的故障率较高。 因此， 了解它们损坏的原因和掌握正确的检修方法， 才能实现此类故障的快 速检修。 而检修不当不仅会延长检修时间， 甚至会产生屡次损坏所更换元器件的现象， 使检修 工作陷入困境。 　　一、 开关管击穿的维修 　　1畅开关管损坏的原因 　　开关管击穿的原因主要有过压损坏、 过流损坏、 功耗大损坏和自然损坏。 下面根据彩电开 关电源的特点进行分析。 　　一是过压损坏。 由于稳压控制电路异常， 引起开关管截止瞬间产生的尖峰脉冲过高或尖峰 脉冲吸收回路异常， 导致开关管过压损坏。 这种故障原因在自激式开关电源或未设置过压保护 电路的开关电源中最常见。 不过， 由于目前彩电多采用他激式开关电源， 而且多设置了过压保 护电路， 所以稳压控制电路异常已不是损坏开关管的主要原因。 　　二是过流损坏。 由于负载短路或开关变压器匝间短路， 引起开关管过流损坏。 由于目前彩 电使用的电源控制芯片（或电源厚膜电路）多采用逐个脉冲限流技术， 所以负载过流通常不会 引起开关管过流损坏； 由于开关变压器匝间短路会引起自馈电电压较低， 所以会导致电源控制 芯片重复工作在启动、 停止状态。 因此， 这种原因损坏开关管的情况也较少见。 　　三是功耗大损坏。 由于电源控制芯片输出的开关管激励信号不足， 或该芯片与开关管之间 的限流电路（多由电阻、二极管构成或由耦合电容、电阻构成） 异常， 导致开关管因开启损耗大 或关断损耗大而损坏。 这是开关管损坏的常见原因。 另外， 开关管与散热片接触不良， 也会引 起开关管因功耗大损坏。 　　四是自然损坏。 开关管因使用的时间过久而自然损坏， 或维修中代换的开关管参数不符合 要求而再次损坏。 因此， 在维修中， 必须采用正品的场效应大功率管更换。 有的资料建议采用 双极性大功率三极管（如 ２ＳＤ１４０３）更换场效应大功率管， 实践证明， 该方法极为不妥。 　　2畅检修方法 　　检修开关管击穿故障时， 必须检查开关管 ３ 个极接的元件是否损坏。 首先， 检查 Ｃ 极（或 Ｄ 极）所接的尖峰吸收回路的元件引脚是否脱焊， 若有， 需补焊； 若该回路的元件表面有变色 现象， 应该检查该元件和相关元件是否损坏。 其次， 检查 Ｅ 极（ 或 Ｓ 极） 与地和控制芯片之间 接的电阻是否正常， 若 Ｅ 极（或 Ｓ 极） 与地之间电阻的阻值增大后， 会产生开关电源不能启动 或启动困难的故障； 而 Ｅ 极（或 Ｓ 极） 与控制芯片之间的电阻阻值增大或开路时， 使电源控制 芯片失去逐个脉冲电流检测功能， 从而会产生开关电源输出电压高的现象， 甚至会导致开关管 损坏。 随后， 检查 Ｂ 极（或 Ｇ 极）接的电阻（有的彩电还设置了电容、二极管） 是否正常， 若它 们损坏而未更换， 会导致开关管不能工作在开关状态， 甚至导致开关管因功耗大而再次损坏。 　　检查开关管三个极所接元件后， 便应检查电源控制芯片是否正常。 目前， 许多彩电采用的 电源控制芯片为 ＴＤＡ４６０５， 由于该芯片较便宜， 所以维修时可直接更换， 不要浪费时间进行 检测。 98 　 　　目前， 有一部分彩电采用电源厚膜电路， 如 ＳＴＲ －Ｓ６７０９、 ＳＭＲ６２０００Ａ、 ＳＴＲ －Ｆ５６５４、 ＳＴＲ －Ｆ６６５３ ／６６５４、 ＳＴＲ －Ｇ８６５６ 等， 它们是将开关管和电源控制芯片再次集成的电源厚膜电 路， 所以开关管击穿后， 通常采用更换厚膜电路的方法， 也可将厚膜电路局部解剖后， 通过外 接开关管进行应急修理。 　　3畅安全措施 　　检修时， 为了防止更换后的元器件再次损坏， 检修时应采取安全措施， 以免更换后的元器 件再次损坏。 安全措施主要是白炽灯限流供电和调压器降压供电。 　　（１） 白炽灯限流供电 　　该方法就是取下市电输入回路的熔断器， 在它的位置上接一只 １５０ Ｗ 或 ２００ Ｗ 的白炽灯 进行限流， 为了防止开关电源带载能力差， 应该为主电源接假负载。 通电后， 若串联在市电输 入的白炽灯经短时间发光后熄灭或变暗（ 发光时间与 ３００ Ｖ 供电的滤波电容的容量大小成正 比）， 且主电源输出电压正常， 说明故障排除， 若白炽灯发光无变化且输出电压低， 说明稳压 控制电路或开关管截止控制信号（开关管漏极电流）异常， 使开关管导通时间过长所致。 　　虽然该方法方便、 直观， 但对于个别彩电不适用， 即彩电正常时用作限流的白炽灯也不会 熄灭。 　　（２） 调压器降压供电 　　该方法就是利用调压器将市电电压调整到 １１０ ～１５０ Ｖ 左右， 为彩电供电。 　　二、 行输出管击穿的维修 　　1畅行输出管损坏的原因 　　行输出管击穿的原因主要有过压损坏、 过流损坏、 功耗大损坏和自然损坏。 　　一是过压损坏。 由于 Ｂ ＋电源异常， 引起供电高或行逆程电容容量下降、 行频低， 导致行 输出管因行逆程脉冲过高而损坏。 不过， 大部分彩电设置了 Ｘ 射线异常保护， 所以它们异常 多会引起 Ｘ 射线保护电路动作。 由于目前的彩电多具有行频失锁保护功能， 所以行频低不是 新型彩电的行输出管损坏的主要原因。 　　二是过流损坏。 由于行输出变压器匝间短路或打火， 或 Ｓ 校正电容、 行偏转线圈负载短路 或开关变压器匝间短路， 引起行输出管过流损坏。 　　三是功耗大损坏。 由于行激励电路异常， 或行输出管基极限流回路异常， 导致行输出管因 开启损耗大或关断损耗大损坏。 另外， 双阻尼管的上管异常也会导致行输出管因功耗大而 损坏。 　　四是自然损坏。 由于彩电的行输出管工作的频率较高， 并且工作温度较长， 所以行输出管 有时属于自然损坏。 　　2畅检修方法 　　首先， 检查行激励电路、 行输出电路有无元器件脱焊， 若有， 须补焊， 随后， 检查行逆程 99 　 电容是否损坏， 若正常， 更换行输出管后， 测行输出管的 Ｂ、 Ｃ 极波形， 若正常且能够显示正 常的画面， 说明故障排除。 　　若更换行输出管的 Ｂ 极波形异常， 检查行激励变换器次级绕组输出的脉冲电压是否正常， 若正常， 检查行输出管与行激励变压器之间的电容、 二极管， 有的彩电还有电容。 若行激励变 压器次级绕组输出的波形异常， 测行激励管的 Ｂ 极（ 或 Ｇ 极） 输入的波形是否正常， 若正常， 主要检查行激励供电电路限流电阻、 滤波电容以及行激励管； 若行激励管的 Ｂ 极（或 Ｇ 极） 输 入的波形异常， 应检查该管扫描芯片的行激励输出端之间的电路。 　　若手头没有示波器， 也可采用代换法进行检修。 　　3畅行输出管的代换 　　２１ 英寸以内的彩电的行输出管通常可用 ２ＳＤ１５５５、 ２ＳＤ１５５６ 代换； ２５ 英寸以上彩电的行 输出管通常可用 ２ＳＤ１８８７、 ２ＳＤ２５５３ 代换。 　　三、 场输出集成电路击穿的维修 　　1畅场输出集成电路（场输出块）损坏的原因 　　场输出电路击穿的原因主要有过压损坏、 过流损坏等。 　　一是过压损坏。 由于主电源异常引起供电高， 或行、 场偏转线圈之间打火会产生高电压， 从而导致场输出电路过压损坏。 　　二是过流损坏。 由于场偏转线圈匝间短路引起场输出电路过流损坏。 　　另外， 泵电源异常也会引起场输出电路击穿， 这种情况较少见。 　　2畅检修方法 　　首先， 检查行、 场偏转线圈有无打火痕迹， 若没有， 测场偏转线圈是否存在匝间短路， 若 异常， 需更换。 检查偏转线圈正常后， 再确认供电是否正常， 若供电异常， 检查主电源的稳压 控制电路。 确认供电和偏转线圈正常后， 便可更换场输出电路。 　　１畅熟悉掌握常用的检修方法。 　　２畅开关管击穿的原因和检修方法是什么？ 　　３畅行输出管击穿的原因和检修方法是什么？ 　　４畅场输出集成电路损坏的原因和检修方法是什么？
