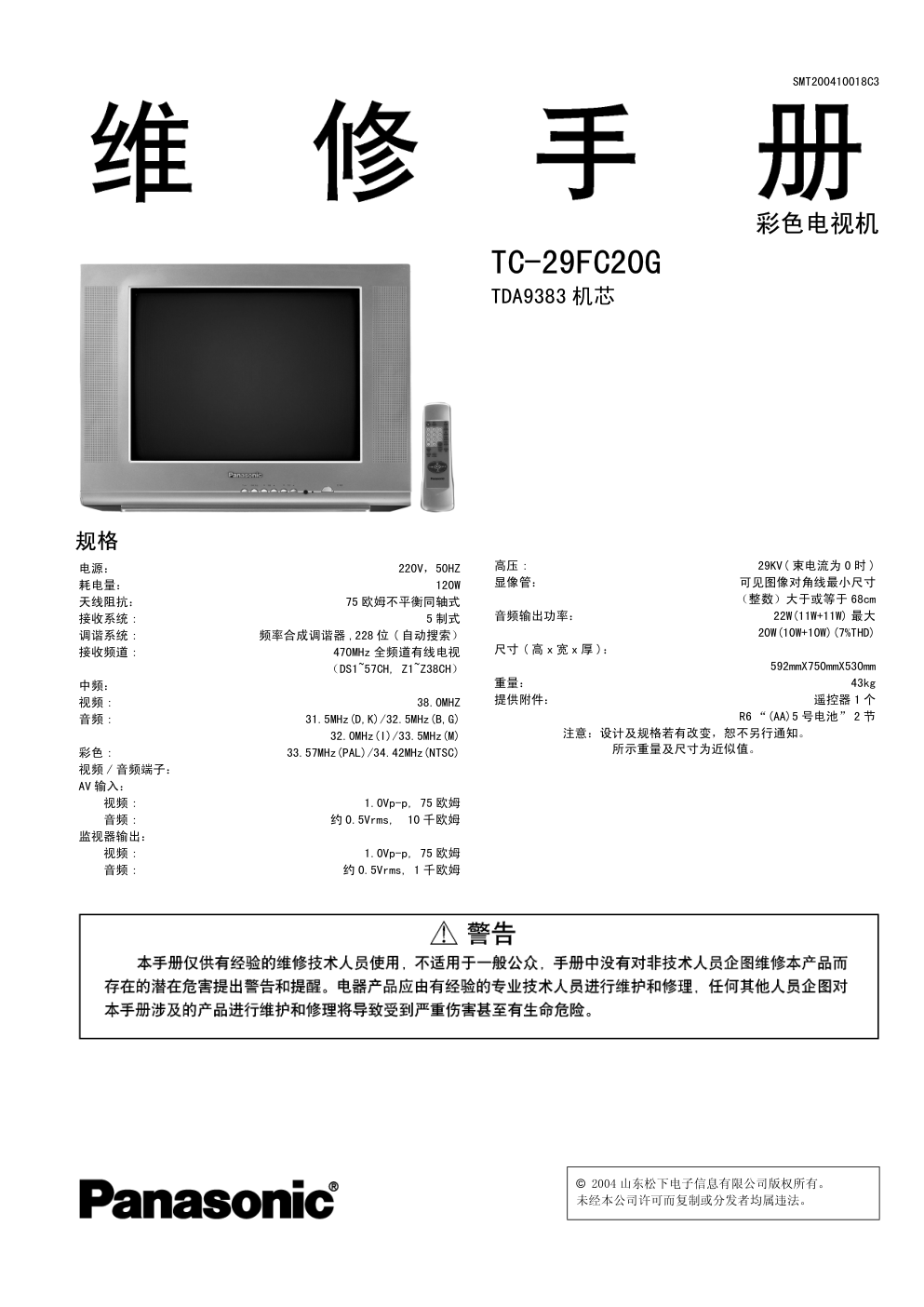

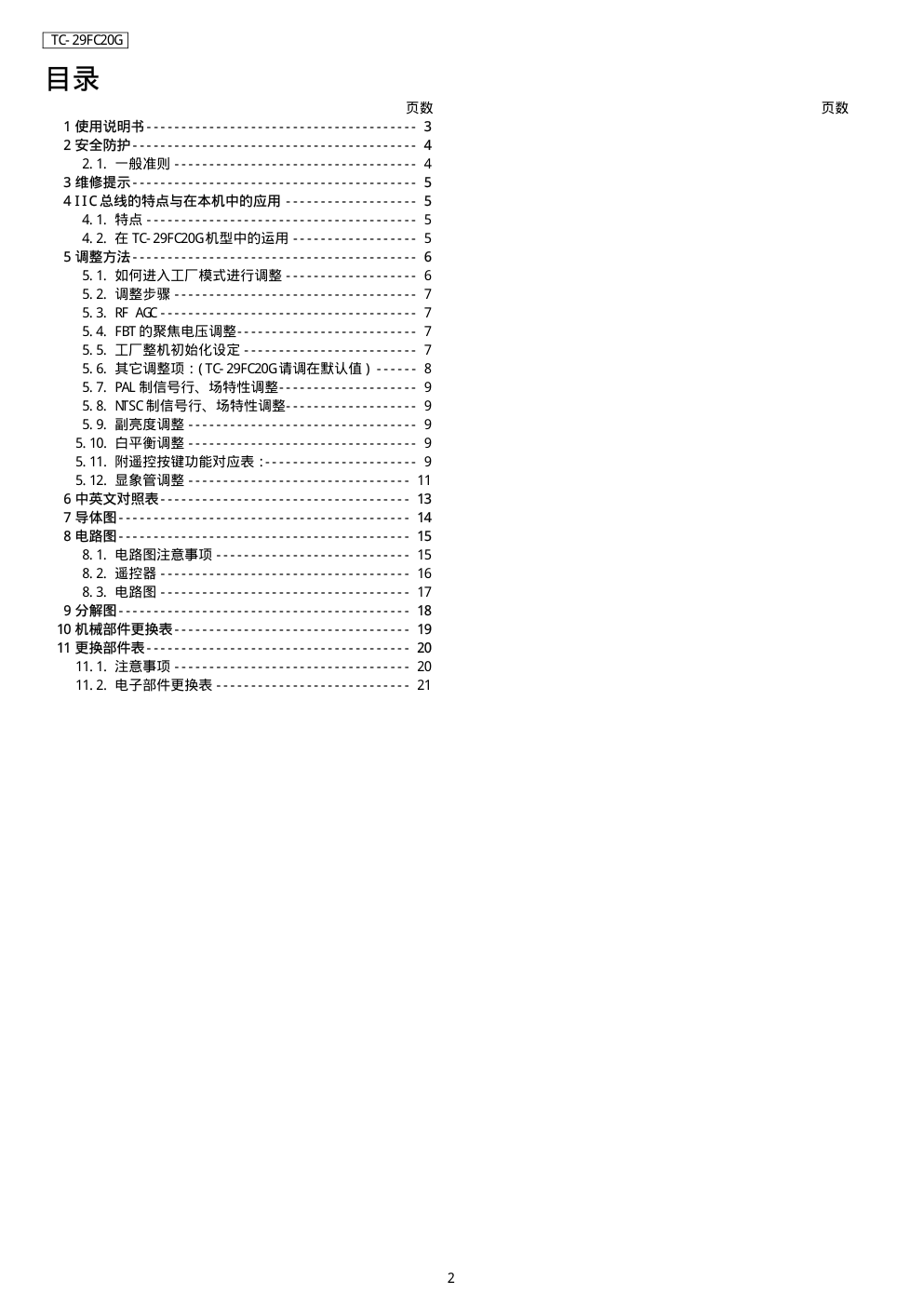

© 2004 山东松下电子信息有限公司版权所有。 未经本公司许可而复制或分发者均属违法。 SMT200410018C3 彩色电视机 TC-29FC20G TDA9383 机芯 规格 电源： 220V，50HZ 耗电量： 120W 天线阻抗： 75 欧姆不平衡同轴式 接收系统 : 5 制式 调谐系统 : 频率合成调谐器 ,228 位 ( 自动搜索） 接收频道 : 470MHz 全频道有线电视 （DS1~57CH, Z1~Z38CH） 中频： 视频 : 38.0MHZ 音频 : 31.5MHz(D,K)/32.5MHz(B,G) 32.0MHz(I)/33.5MHz(M) 彩色 : 33.57MHz(PAL)/34.42MHz(NTSC) 视频 / 音频端子： AV 输入： 视频 : 1.0Vp-p, 75 欧姆 音频 : 约 0.5Vrms, 10 千欧姆 监视器输出： 视频 : 1.0Vp-p, 75 欧姆 音频 : 约 0.5Vrms, 1 千欧姆 高压 : 29KV( 束电流为 0 时 ) 显像管： 可见图像对角线最小尺寸 （整数）大于或等于 68cm 音频输出功率： 22W(11W+11W) 最大 20W(10W+10W)(7%THD) 尺寸 ( 高 x 宽 x 厚 )： 592mmX750mmX530mm 重量： 43kg 提供附件： 遥控器 1 个 R6 “(AA)5 号电池” 2 节 注意：设计及规格若有改变，恕不另行通知。 所示重量及尺寸为近似值。 TC- 29FC20G 2 目录 页数 页数 1 使用说明书- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3 2 安全防护- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 2. 1. 一般准则 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 3 维修提示- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 4 I I C 总线的特点与在本机中的应用 - - - - - - - - - - - - - - - - - - - 5 4. 1. 特点 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 4. 2. 在 TC- 29FC20G机型中的运用 - - - - - - - - - - - - - - - - - - 5 5 调整方法- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6 5. 1. 如何进入工厂模式进行调整 - - - - - - - - - - - - - - - - - - - 6 5. 2. 调整步骤 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7 5. 3. RF AGC - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7 5. 4. FBT 的聚焦电压调整- - - - - - - - - - - - - - - - - - - - - - - - - - 7 5. 5. 工厂整机初始化设定 - - - - - - - - - - - - - - - - - - - - - - - - - 7 5. 6. 其它调整项：( TC- 29FC20G请调在默认值 ) - - - - - - 8 5. 7. PAL 制信号行、场特性调整- - - - - - - - - - - - - - - - - - - - 9 5. 8. NTSC制信号行、场特性调整- - - - - - - - - - - - - - - - - - - 9 5. 9. 副亮度调整 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9 5. 10. 白平衡调整 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9 5. 11. 附遥控按键功能对应表：- - - - - - - - - - - - - - - - - - - - - - 9 5. 12. 显象管调整 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 11 6 中英文对照表- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13 7 导体图- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14 8 电路图- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15 8. 1. 电路图注意事项 - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15 8. 2. 遥控器 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 16 8. 3. 电路图 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17 9 分解图- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18 10 机械部件更换表- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19 11 更换部件表- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 20 11. 1. 注意事项 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 20 11. 2. 电子部件更换表 - - - - - - - - - - - - - - - - - - - - - - - - - - - - 21 TC-29FC20G 3 1 使用说明书 TC-29FC20G TC-29FC20G 4 2 安全防护 2.1. 一般准则 1. 建议在对底板进行带电维修之前，外接一个绝缘变压器以 实现与市电间的电气隔离，以防止维修中不小心触电对人 带来的致命危害，要求绝缘变压器输出的有效功率大于电 视机的额定功率。 2. 维修后要保证所有的绝缘防护措施，板卡安装一定要到位， 有绝缘隔离的元器件一定要保证可靠隔离。 3. 电视机长期不用时，最好将电源插头拔下，这样可减小不必 要的待机功耗，也更保证了无人时潜在的一个隐患。 4. 电视机中存在着上万伏的高电压，所以对彩电的维修人员 应具备良好的高压防护意识，特别是在对显象管、高压包等 器件进行检修代换时，首先应将电视机的阳极高压对底板 放电，否则维修员有触电的危险。 5. 维修后应进行漏电检查，以保证天线、外壳等不漏电，以免 用户使用时接触到外壳时造成触电伤害。 2.1.1. 漏电状况检查 （断电状态） 1. 拔下电源插头，在插头的两脚之间接一条跳线短路。 2. 打开电视机的电源开关。 3. 用一块欧姆表测电源插头与电视机上每一个金属暴露点之 间的电阻值 （此电阻为绝缘电阻，最好用兆欧表在较高的 电压下测试），正常情况下应为无穷大。若形成回路有漏电 现象时此值约为几十兆欧。 2.1.2. 漏电状况检查 （通电状态） 1. 将电源插头直接插入电源插座，本项检查时不需连接隔离 变压器。 2. 将一个 2 千欧 /10W 的电阻串接于电视机上的暴露金属部件 与地线之间 （外部与大地可靠连接的地）。 3. 用一块高阻型电压表测量电阻两端的电压差。 4. 逐次检查每一个暴露的金属件的对地电位。 5. 将电源插头调换方向并插入电源插座，重复上述的每一个 步骤。 6. 任意一点的压差都不能超过 1.0V，若出现测量数据超过限 定值的情况，就存在受电击的可能。在电视机返还用户之前 必须进行认真的检查修复。 2.1.3. X 射线辐射 警告： 1. 电视机中可能的 X 射线辐射源是高压部份和显像管。 2. 要保证彩电在正常工作的情况下不产生 X 射线辐射，首先要 保证显像管工作正常无老化现象，高压包及行输出电路工 作正常。 注：若有一块定期校验的高压表常常用来校验高压是很有效的。 1. 把亮度调到最低。 2. 把屏幕图像在行业模式下调为一条水平亮线。 3. 测量高电压。 4. 为防止 X 射线的辐射，在更换显象管时最好使用专用的显像 管。 TC-29FC20G 5 3 维修提示 本机采用 STR6708A 的开关电源模块，输出多组电源为整机供电。机器的 +B 电压为 135V，各组电压的大小见后面的调整项目表。 TDA9383 由于集成度的提高，核心部份采用了更低的电压供电，供电电压为数字电路常用的 3.3V。 本机具有音响功能，可以关掉画面听音乐，按住音响键两秒钟后画面就进入音响状态，这样最大限度的保护了显像管，也使机器的 功耗大大降低，节约了电能。作为一款音响电视，自然得有很好的音响效果。本机采用了松下公司生产的音效处理芯片 AN5891，可 以有多种效果的音响模式输出。集成功放采用了飞利浦公司生产的 TDA8944 （前置双声道功放电路）。 由于超级单芯片 TDA9383 内部包括了一个单片机的 CPU 控制系统。所以只有写好程序的芯片才能使用。存储芯片的订购物料编码为 TVR0A022。 4 IIC 总线的特点与在本机中的应用 4.1. 特点 1. IIC 总线是由时钟线和数据线组成的串行控制线路。 2. 它可在集成电路间双向传送数据信号。 3. 它由一块主控芯片和一块或多块被控芯片组成。 4. 采用这种方式的控制电路可大大简化线路。 说明： A、主控芯片启动数据传送和产生必需的时钟信号。 B、被控芯片是主控芯片的编址和执行电路。 4.2. 在 TC-29FC20G 机型中的运用 图 1 在电视机中控制过程中，数据信号进行传输时，微处理器 IC201 总是主控集成电路，存储器 IC202 和音效处理芯片 IC601 是受控集 成电路。由于本机采用了最新的超级单芯片 TDA9383 的解码方案，使得本机的线路进一步得到简化。所有的信号处理和整机控制都 在芯片 IC201 内部完成。芯片内部的信号处理部份与微处理器之间的控制仍以 IIC 方式进行，但由于集成在内部，使得整机的控制 更加稳定可靠。 1. 通过存储器到两个芯片间的数据总线以实现全面的控制功能，见图 1。 2. 如位置、BT （块终端）电压、波段、自动频率控制、音量、色度、亮度、对比度等各种用户可调整数据均被存储在 EEPROM 存储 器 TVR0A022 中，在进行操作和调整的时候此数据在总线上进行双向传输，通过微处理器实现控制功能。 TC-29FC20G 6 5 调整方法 5.1. 如何进入工厂模式进行调整 使用工厂遥控器可进入工厂模式调整，使用用户遥控器要进入工厂模式，需对遥控器作一简单的改动。即应先撬开遥控器胶皮，在 遥控器的最右下角有一个孔，在这个孔上增加一个导电橡胶键。要进入工厂模式时，需要先按下这个键，然后再按静音键，即可进 入工厂模式。然后按对应的键进行各项工厂菜单的设定。 调整方式 1. 进入工厂菜单后首先应检查初始化设定是否正常，见下图： 进入工厂模式以后按图像键进入选项 0，按音效键进入选项 1，按加锁键进入选项 2，初始化菜单中的各项设置不能随意更改，否 则将可能引起整机无法正常工作。 2. 检查初始化设置正常后，可对工厂菜单中的其它一些值进行适当调整，如白平衡、副亮度等。以使电视机工作在最佳状态。 调整完成后按显示键退出，机器将自动保存所调整的设置。 TC-29FC20G 7 5.2. 调整步骤 TC-29FC20G 机芯是我司已开发的产品，它的主要特点是采用 PHILIPS 的最新超级单片 TDA9383 设计而成。（TDA9383 是将 MCU 与 TV PROCESSER 集成在一块 IC 里 , 内部带 E-W 校正。） 5.2.1. B+ 电压调整 5.2.2. SCREEN 电压调整 整机预热 15 分后，再调试。 5.3. RF AGC 此 RF AGC 值先调至 10 值 （范围 0—63），检查 67dB 半彩条无雪花；同时 100dB 半彩条图象不过载无差拍即可。 如果 67dB 时图象雪花明显时，将 RF AGC 的值减小；如果 100dB 时图象过载；可增大 RF AGC 值。 5.4. FBT 的聚焦电压调整 反复调 FBT 的 F1、电位器，使图象的水平方向的 3/4 处的垂直线聚焦良好即可。 5.5. 工厂整机初始化设定 工厂模式下按 “图像”键，进入 Option0 ；按 “音量 -/+”调整。 信号 图象性质 调整点 监测点 调整点 飞利浦测试 标准图象 VR821 用数字表来测 B+ 135V±0.2V 信号 调整点 进入方法 监测点 监测结果 八级灰度 FBT SCREEN 电位器 工厂设定模式下按 “静 音”键 屏幕 显示 OK 信号 图象设定 操作方法 监测点 默认值 67dB 半彩条 标准图象 1. 工厂模式下按 “睡 眠”键 2. 用 “音量 -/+” 键调 节 屏幕 10 100dB 半彩条 标准图象 屏幕 25 7 6 5 4 3 2 1 0 Option X Brand 0: No TCL logo 1: TCL logo on X x AV source 00:only 1AV installed 01:1AV+1SVHS 10:2AV+1SVHS 11:2AV+1SVHS+YUV X x Comb filter 00:switch on permanently 01:User setting 10:No comb filter 11:No comb filter X IF frequency 0:38.9MH 1:38.0MH x x Pin7 definition 00:Tilt 01:music TV 10:RGB/Ext.mute 11:YUV/Ext.mute 0 1 1 1 1 1 0 0 TC-29FC20G 的设定值 TC-29FC20G 8 按 “音效”键，进入 Option 1，按 “音量 -/+”调整。 Option2 5.6. 其它调整项：(TC-29FC20G 请调在默认值 ) 7 6 5 4 3 2 1 0 Option X X Power on mode 00:direct switch on 01:last power state 10:enter standby mode 11:enter standby mode X X Sound system 00:D/K,I 01:D/K,I,M 10:B/G,I,D/K 11:B/G,D/K,I,M X OSD language 0:English 1:Chinese X X IF AGC speed 00:2x norm 01:4x norm 10:0.7x norm 11:norm X Meshing 0: no meshing 1: meshing available 1 1 1 1 0 0 0 1 TC-20FC20G 的设定值 7 6 5 4 3 2 1 0 Option X Search menu display 0: for hotel (no search menu) 1: for normal X X Pin 10 definition 00：earphone 01: woofer 10: no earphone & woofer 11: no earphone & woofer X Ch Video mute 0: mute during channel changed 1: no mute X Video out 0: always follow TV 1: follow picture X Call ID 0:no call ID 1:call ID ok X Power on … 0: power on AV1(just for special area) 1: power on TV 1 0 1 1 1 1 1 TC-29FC20G 的设定值 调整项目 信号 默认值 按键位置 调整范围 阴极驱动电平 八级灰度 05 Digit2 0—15 亮度延迟时间 半彩条 7 Game 0—15 TC-29FC20G 9 5.7. PAL 制信号行、场特性调整 操作方法：进入工厂模式后，按表中指定的键进入相关项，按 “音 量 -/+”键调整该值。( 注：以上在飞利浦测试卡信号，标准 图象状态下调整。) 5.8. NTSC 制信号行、场特性调整 将信号转为 NTSC 测试卡，重复上述各步骤，即完成相应行、场特性调整。 5.9. 副亮度调整 5.10. 白平衡调整 5.11. 附遥控按键功能对应表： 项目名称 信号 按键位置 数据变化结果 场中心 测试卡 Digit7 上下移动图象 场线性 同上 Digit5 改变场线性 场 幅 同上 Digit6 改变场幅 S—校正 同上 Digit4 改变场 S 失真 行中心 同上 Digit3 左、右移动图象 行宽 同上 Ew width 行枕校 同上 Music tv 上角 同上 Up corner 下角 同上 Low corner 梯形 同上 平行四处形 同上 Digit1 弓形 同上 Digit8 调整项目 信号 按键位置 数据变化结果 副亮度 八级灰度 “时间”键 使第二级 2-4 尼特 项目名称 信号 按键位置 缺省值 调整范围 红 - 偏置 白场信号 -/-- 7 0—15 绿 - 偏置 白场信号 Digit9 7 0—15 红 - 驱动 白场信号 R-DRIVE 31 0—63 绿 - 驱动 白场信号 G-PRIVE 31 0—63 兰 - 驱动 白场信号 B-DRIVE 31 0—63 阴极驱动电平 八级灰度 数字键 2 7 0—15 亮度延迟时间 半彩条 游戏键 7 0—15 Pca8521 TV mode Service mode Remark 00 Digit0 01 Digit1 E-w Horizontal parallelogram 02 Digit2 Cathode drive lever 03 Digit3 Horizontal shift 04 Digit4 Vertical S-correction 05 Digit5 Vertical slope 06 Digit6 Vertical amplitude 07 Digit7 Vertical shift 08 Digit8 E-w Horizontal bow 09 Digit9 Black lever offset green 97 -/-- Black lever offset red 12 Standby/power on Standby 13 Mute Vertical disabled 14 Picture preset toggle Option0 15 Display Leave service mode 34 Lock programme Option 2 35 Sleep AGC take over 36 Sound preset Option 1 41 Game Y-delay 42 Sound system Step up 43 Colour system Step down 44 Nicam Green gain 45 Comber filter Blue gain 46 Woofer (or earphone) Red gain 56 AV/TV select 58 Service mode 80 Cursor right TC-29FC20G 10 Programme down 81 Cursor left Programme down 82 Menu 85 Cursor down Value down Volume down 86 Cursor up Value up Volume up 107 E-w upper corner/parabola 108 E-w width 109 E-w parabola 110 Music TV mode E-W lower corner/parabola 111 Time Sub brightness 117 Pic horizontal adjust E-w trapezium Pca8521 TV mode Service mode Remark TC-29FC20G 11 5.12. 显象管调整 5.12.1. 显像管结构图 外形尺寸 TC-29FC20G 12 5.12.2. 显像管尾座及偏转线圈的接线图： 电极连接图 偏转线圈接线图 TC-29FC20G 13 6 中英文对照表 专业名词中－英文对照表 ACC 自动彩色控制 FAST 快速 PRESET 预调 ADJUST 调整 FBT 行输出变压器 PROTECT 保护 AERIAL 天线 FILTER 滤波器 PULSE 脉冲 AFC 自动频率控制 FILP-FLOP 双稳振荡器 RECALL 频道字符重现 AGC 自动增益控制 FLYBACK 回扫 RECEIVE 接收 AMP 放大器 FOCUS 聚焦 RED 红色 AFC 自动频率控制 FOR 为 REF 参考 CAN 邻近频道噪声 FREQUENC 频率 REMOTE 遥控 ABC 自动亮度控制 FUNCTION 功能 RESET 复位 AI 人工智能 FST 平面直角显象管 SATURAT 饱和 AUDIO 音频信号 FLASH-ROM 快闪存储器 SAWF 声表面滤波器 APC 自动相位控制 GREEN 绿色 SEP 分离 ANC 自动噪声控制 GATE 闸门 SHARP 锐度 AV 音频和视频 GENERAT 发生器 SHIFT 转换 BAND 波段 GND 电路地 SIF 伴音中频 BLACK 黑色 HORIZ 水平 SKIP 跳跃 BULE 蓝色 HEATER 灯丝 SOCKET 插座 BRIGHT 亮度 HOLD 锁定 SOUND 声音 / 伴音 BLANKING 消隐 HEIGET 幅度 SPEAKER 扬声器 BUFFER 缓冲器 HDTV 数字高清晰电视 STANDBY 待机 CENTER 中心 HUE 色调 SUB 副 CH 频道 IDENT 鉴别识别 SWITCH 开关 CHROMA 色差信号 INPUT 输入 SYNC 同步 CLAMP 钳位 INSERTION 插入 SYSTEM 系统 CLEAN 清除 IF 中频信号 TONE 音质 COIL 线圈 ISOLATION 隔离 TUNER 调谐器 COLOUR 彩色 IR 红外线信号 TV 电视机 CONTRAST 对比度 JUNGLE 混合式 VCO 压控振荡器 CONTROL 控制 KILLER 自动消色 VIDEO 视频图像 CONVERT 调制 LIGHT 光亮 VIF 图像中频 CPU 中央处理器 LINEAR 线性 VOL 音量 CRT 显像管 LOCK 锁定 WOOFER 低音扬声器 CUTOFF 截止 LOW 低 ROM 只读存储器 CLK 时钟信号 MANUAL 手动 RAM 随机存储器 CVBS 复合视频信号 MATRIX 矩阵 RGB 红绿蓝三基色 D/A 数 / 模转换器 MEMORY 存储器 YcbCr 色差信号 DATA 数据信号 MODE 模式 Y 亮度信号 DEFEAT 静噪 MUTE 静音 C 色度信号 DELAY 延迟 NC 无定义空脚 PAL 逐行倒相制 DEMODULA 解调器 NOISE 噪声 SRS 环绕声系统 DETECTOR 检波器 LPF 低通滤波器 PLL 锁相环电路 DG 消磁 LED 发光二极管 CLOCK 时钟信号 DRIVE 激励驱动 MCU 单片机微处理器 COMP 补偿 DIVIDER 除法器 OFF 关断 VT 调谐电压 DOWN 下降 ON 打开 SIZE 幅度 DY 偏转线圈 NTSC 正交平衡调幅制 AFT 自动频率微调 DK 一种伴音制式 OSC 振荡器 +B 行扫描电源 DIGITAL 数字 / 数据 OUTPUT 输出 SCREEN 帘栅电极 DOLBY 杜比 OSD 屏幕字符 MENU 菜单 DSP 数字信号处理 PEAK 波峰 EW 枕校信号 DV 数字视频 PHASE 相位 SYNC-SEP 同步分离 EHRTH 地线 PICTURE 图象 BURST 彩色副载波 EHT 显象管阳极高压 POWER 电源 DELAY 延迟 EMITTER 射极 PRE 前置 S-VIDEO 亮 / 色分离信号 TC-29FC20G 14 7 导体图 A B C D E F 1 2 3 4 5 6 7 8 9 ���������� ��� ���������� ��� TC- 29FC20G 15 8 电路图 8. 1. 电路图注意事项 TC- 29FC20G 16 8. 2. 遥控器 代号 英文功能说明－ TV 中文功能说明－ TV 工厂模式下对应的调整项目 00 Di gi t 0 数字选台键 0 01 Di gi t 1 数字选台键 1 行枕形四边校正 02 Di gi t 2 数字选台键 2 阴极驱动电平 03 Di gi t 3 数字选台键 3 行中心 04 Di gi t 4 数字选台键 4 场 S 校正 05 Di gi t 5 数字选台键 5 场倾斜校正 06 Di gi t 6 数字选台键 6 场幅度调整 07 Di gi t 7 数字选台键 7 场中心 08 Di gi t 8 数字选台键 8 行枕形弯处校正 09 Di gi t 9 数字选台键 9 黑电平偏移绿色度 97 - /- - /- - - 单双三位数选择键 黑电平偏移红色度 12 Sdandby/power on 待机 / 开机电源键 待机状态 13 Mut e 静音键 场关断 14 Pi ct ure preset t oggl e 图象 选项 0 15 Di spl ay 显示键 退出维修模式 34 Lock Programme 加锁 选项 2 35 SLEEP 睡眠定时 AGC 接收调整 36 Sound preset 伴音音效设定 选项 1 41 Game 游戏 亮度延时 42 Sound syst em 伴音制式 步进 43 Col our syst em 彩色制式 步退 44 Ni cam 丽音键 绿色激励 45 Comber f i l t er 梳状滤波器 蓝色激励 46 Woof er 重低音开关 红色激励 56 AV/TV sel et 视频 / 电视转换键 58 Servi ce mode 工厂模式键 TC- 29FC20G 17 8. 3. 电路图 A B C D E F 1 2 3 4 5 6 7 8 9 ���������� ��� ���������� ��� ������������������������������������������������ � ������������������������������������������������������ ! TC- 29FC20G 18 9 分解图 TC- 29FC20G 19 10 机械部件更换表 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks 1 44- 29RFLN- BP5 29" 纯平 CRT M68LSK185X91 06- 0F0046- D001G 遥控器组件 36- DEG290- XX2XG DEGAUSSI NG COI L 3100MM 54- 113970- 0U0 PVC TUBE AWG NO. 5 54- 205140- 000 显像管胶垫 T=2mm 2 55- BT68FC- 0UN01 前壳 3 56- BT68PK- 0HA01 电源钮 4 56- DT68FB- 0HA01 功能钮 5 56- DT68LS- 0HC01 透镜 6 58- B189RI - XUI 01 后 AV 胶片 7 58- D106SI - 0UI 02 侧 AV 胶片 58- HS46F1- ZUI 02 遥控胶片 59- 130460- 00X 圆胶垫 ( 25mmx7mm) 59- 130460- 00X 圆胶垫 ( 25mmx7mm) 59- 312160- 000 喇叭胶垫 62- 227680- 0UA 高压包排线支架 ABS- KI NGFA 606 ( UO) 62- 321780- 0HG 25"/29" 消磁线圈扣 （勾） 62- 388160- 0HA LED支架 62- 388170- 0HA 接收头支架 8 62- 388180- 0HA 电源钮制套 62- 389500- 1CN CRT 支撑 62- 389620- 0UD 电源线卡 62- B159MB- 3UN 主板支架 67- 105580- 0E2 绕线针 67- 256101- 0E0 压簧 67- X21679- 0E0 弹簧 6mmx50mmx0. 6mm 67- X26968- 0E2 BATT. TERMI NAL ( +/- ) 67- X31028- 0E2 SPRI NG - BATTERY ( - ) 67- X31029- 0E2 SPRI NG - BATTERY ( +) 70- 271510- 00A 流水线服务卡 70- PAN000- B01 保证书 ( PANASONI C 机型 ) 71- 24264X- 0A2 LABEL WARNI NG LI VE PARTS( CH) 71- PAN000- H01 合格票 ( PANASONI C 机型 ) 72- T2920G- 001 说明书 74- 008026- 60C 遥控器胶袋 ( 80mmx260mmx0. 06mm) 74- 022032- 6WE 说明书胶袋 ( 23cmx34cmx0. 06mm) 74- 130130- 3WD 覆膜袋 ( 130CMx130CM) 75- BT68LL- CC1 发泡胶 "LL" 75- BT68LR- CC1 发泡胶 "LR" 75- BT68UL- CC1 发泡胶 "UL" 75- BT68UR- CC1 发泡胶 "UR" 76- T2920G- 0AT00 纸箱 89- 242080- J Z0 TRANSPARENT PACKI NG ( 6CMx41M) 89- 26772S- M0017 封箱胶纸 ( W=6cm) 89- PAN000- 00001 色带 （PANASONI C） PCB- 29FC20G- A 主板 PCB- 29FC20G- L CRT 板 （视放板） PCB- 29FC20G- M 前控板 PCB- 29FC20G- C 侧 AV 板 9 55B189RC- 4UN01 后壳 10 58- 29FCMP- OUT01 后警告贴纸 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks TC- 29FC20G 20 11 更换部件表 11. 1. 注意事项 TC- 29FC20G 21 11. 2. 电子部件更换表 11. 2. 1. 集成电路 11. 2. 2. 三极管 11. 2. 3. 二极管 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks 集成电路 I C1501 13- C73C03- 02B 集成块 SC73C0302 I C901 13- 000040- 52P I C 4052 I C902 13- 000040- 53P I C 4053 ( ANALOG SW) I C202 13- 00M24C- 08P 集成块 EEPROM 8K M24C08 订购品番 TVR0A022 I C601 13- 0AN589- 1KP I C AN5891K I C841 13- L7808C- VAP 三端稳压集成块 L7808CV ( +8V. 1. 5A) I C802 13- PC123Y- 92P 光耦 PC123Y92 I C801 13- STRS67- 08S I C STR- S6708A I C301 13- TDA835- 9NS 集成块 TDA8359N2 I C602 13- TDA894- 4J S I C TDA8944J ( 2x7W) I C201 13- TDA938- 3NP03 I C TDA9383N2 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks 三极管 Q1501 11- 0BC337- 0BX 三极管 BC337- 40 ( NPN) Q532 11- 0BF422- 0BX 硅 NPN半导体三极管 BF422 126 Q522 11- 0BF422- 0BX 硅 NPN半导体三极管 BF422 126 Q512 11- 0BF422- 0BX 硅 NPN半导体三极管 BF422 126 Q533 11- 0BF423- 0BX 硅 PNP 半导体三极管 BF423 126 Q523 11- 0BF423- 0BX 硅 PNP 半导体三极管 BF423 126 Q513 11- 0BF423- 0BX 硅 PNP 半导体三极管 BF423 126 Q531 11- SC4544- 0AX 三极管 2SC4544 Q521 11- SC4544- 0AX 三极管 2SC4544 Q511 11- SC4544- 0AX 三极管 2SC4544 Q201 11- 2N3904- 0BX 硅 NPN小功率三极管 2N3904 Q207 11- 2SD667- AAX 三极管 2SD667A Q920 11- C124ES- 0BX 硅 NPN型三极管 PDTC124ES Q103 11- C124ES- 0BX 硅 NPN型三极管 PDTC124ES Q104 11- C124ES- 0BX 硅 NPN型三极管 PDTC124ES Q917 11- C144ES- 0BX 硅 NPN型三极管 PDTC144ES Q914 11- C144ES- 0BX 硅 NPN型三极管 PDTC144ES Q913 11- C144ES- 0BX 硅 NPN型三极管 PDTC144ES Q203 11- C144ES- 0BX 硅 NPN型三极管 PDTC144ES Q915 11- C144ES- 0BX 硅 NPN型三极管 PDTC144ES Q826 11- C144ES- 0BX 硅 NPN型三极管 PDTC144ES Q827 11- C144ES- 0BX 硅 NPN型三极管 PDTC144ES Q211 11- SA1015- YBX 三极管 ST2SA1015Y ( PNP) Q603 11- SA1015- YBX 三极管 ST2SA1015Y ( PNP) Q202 11- SA1015- YBX 三极管 ST2SA1015Y ( PNP) Q404 11- SA1015- YBX 三极管 ST2SA1015Y ( PNP) Q907 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q906 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q905 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q904 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q918 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q901 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q903 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q902 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q206 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q205 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q212 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q102 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q823 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q824 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q401 11- SC2482- 0BX 三极管 2SC2482 Q101 11- SC3779- DBX 三极管 2SC3779D ( RF AMPL) Q447 11- 630MFP- 0AX 三极管 I RF630MFP Q801 11- D1273A- PAX 三极管 2SD1273A- P Q821 11- D1273A- PAX 三极管 2SD1273A- P Q402 11- DD3402- 0AX 反压大功率三极管 3DD3402 Q002 11- C144ES- 0BX 硅 NPN型三极管 PDTC144ES Q005 11- SA1015- YBX 三极管 ST2SA1015Y ( PNP) Q001 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Q003 11- SC1815- YBX 三极管 2SC1815- Y ( NPN) Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks 二极管 D521 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D531 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D511 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D404 10- 0FR104- FBX 快恢复整流二极管 FR104 D432 10- 0FR104- FBX 快恢复整流二极管 FR104 D431 10- 0FR104- FBX 快恢复整流二极管 FR104 D403 10- 0FR104- FBX 快恢复整流二极管 FR104 D302 10- 0FR104- FBX 快恢复整流二极管 FR104 D407 10- 0FR104- FBX 快恢复整流二极管 FR104 D808 10- 0FR104- FBX 快恢复整流二极管 FR104 D807 10- 0FR104- FBX 快恢复整流二极管 FR104 D822 10- 0FR104- FBX 快恢复整流二极管 FR104 R412 10- 0FR104- FBX 快恢复整流二极管 FR104 D828 10- 1N4001- EBX 整流二极管 1N4001 D904 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D903 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D206 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D204 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D205 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D203 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D406 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D602 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D603 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D602A 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D405 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D810 10- 1SS136- ABX 二极管 1SS136 D809 10- 1SS136- ABX 二极管 1SS136 D805 10- 1SS136- ABX 二极管 1SS136 D806 10- 1SS136- ABX 二极管 1SS136 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks TC- 29FC20G 22 11. 2. 4. 线圈 11. 2. 5. 变压器 11. 2. 6. 电阻 D811 10- 79C7V5- DBX 稳压二极管 7V5 1/2W 5% D401 10- 79C8V2- DBX 稳压二极管 8V2 1/2W 5% D825 10- 79C8V2- DBX 稳压二极管 8V2 1/2W 5% D878 10- 79C9V1- DBX 稳压二极管 9V1 1/2W 5% D301 10- HS12VC- DBX 500mW硅稳压二极管 12HSC D102 10- HS2V4A- DBX 500mW硅稳压二极管 2. 4HSA D202 10- HS3V9A- DBX 500mW硅稳压二极管 3. 9HSA D101 10- HS5V1B- DBX 500mW硅稳压二极管 5. 1HSB D826 10- HS5V1B- DBX 500mW硅稳压二极管 5. 1HSB D827 10- HS6V2B- DBX 硅稳压二极管 6V2 500mW D402 10- 0BY228- F0X 阻尼二极管 BY228 D841 10- 0EU2YX- FBX 快恢复整流二极管 EU2YX D821 10- 0RU3AM- F0X 快速恢复二极管 RU3AM D861 10- 0RU4YX- F0X 快恢复整流二极管 RU4YX D824 10- CW574C- DJ X 稳压二极管 CW574CS DB801 10- D3SB60- H7X 整流二极管 D3SB60 D003 10- 1N4148- ABX 小信号硅开关二极管 1N4148 D1501 14- I RE05B- XX0 红外发射二极管 TSAL6200 D001 14- LED05A- XX0 双色发光二极管红 / 绿 HFT505M- 1 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pt i on 部品品名 Remarks 电感 / 线圈 L101 34- A109K0- 1I X 固定电感 1 µH +/- 10% L201 34- A100K0- 1I X 固定电感 10 µH +/- 10% L202 34- R100J 2- 0EX 峰化线圈 10 µH ± 5% L203 34- A100K0- 1I X 固定电感 10 µH +/- 10% L301 35- 332220- 00X FERR BEAD LB 8X5. 5 L401 34- A608K6- 1BX 调宽线圈 0. 6 µH ± 10% L405A 36- LI N180- XX1XG COI L LI NEARI TY 18 µH L441 36- WI D601- XX1XG COI L CHOKE 600 µH L502 34- R220K2- 1BX 电感 22 µH +/- 10% L503 34- R100K2- 1BX 电感 10 µH +/- 10% L801 34- A608K6- 1BX 调宽线圈 0. 6 µH ± 10% L802 35- 139730- 00X 磁环电感 BF60 L821 35- 139730- 00X 磁环电感 BF60 L822 35- 139730- 00X 磁环电感 BF60 L824 34- R101K2- 1BX 电感 100 µH +/- 10% L841 35- 139730- 00X 磁环电感 BF60 L861 35- 237250- 00X 磁环电感 HF70 φ 4. 5X5. 0 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks 变压器 / 滤波器 T401 36- HDR002- XX0XG 行推动变压器 T803 36- TRF022- XX4XG TRANSFORMER CONV. BCK- 4901- 33E T802A 36- DI F002- J X0XG 谐波电流抑制器 HCS01- 433 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks T801 36- LI F002- XX0XG 电源滤波器 20mH T402 37- SC2701- 67C0F 回扫变压器 BSC27- 0167C Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks 电阻 / 电位器 D207 18- CB0561- J NX 碳膜电阻 560 OHM 1/6W +/- 5% R001 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R002 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R003 18- CB0122- J NX 碳膜电阻 1. 2k OHM 1/6W +/- 5% R004 18- CB0182- J NX 碳膜电阻 1. 8K OHM 1/6W +/- 5% R005 18- CB0272- J NX 碳膜电阻 2. 7k OHM 1/6W +/- 5% R006 18- CB0392- J NX 碳膜电阻 3. 9K OHM 1/6W +/- 5% R008 18- CB0100- J NX 碳膜电阻 10Ω 1/6W ± 5% R009 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R010 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R011 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R012 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R101 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R102 18- CB0153- J NX 碳膜电阻 15k OHM 1/6W +/- 5% R103 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R104 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R105 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R106 18- CB0121- J NX 碳膜电阻 120 OHM 1/6W +/- 5% R107 18- CB0560- J NX 碳膜电阻 56 OHM 1/6W +/- 5% R108 18- CE0220- J NX 碳膜电阻 22 OHM 1/2W +/- 5% R109 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R110 18- CB0681- J NX 碳膜电阻 680 OHM 1/6W +/- 5% R111 18- CB0330- J NX 碳膜电阻 33 OHM 1/6W +/- 5% R112 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R113 18- CB0104- J NX 碳膜电阻 100K OHM 1/6W +/- 5% R1301 18- CB0820- J NX 碳膜电阻 82 OHM 1/6W +/- 5% R1302 18- CB0820- J NX 碳膜电阻 82 OHM 1/6W +/- 5% R1303 18- CB0820- J NX 碳膜电阻 82 OHM 1/6W +/- 5% R1501 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R1502 18- CB0229- J NX 碳膜电阻 2. 2 OHM 1/6W +/- 5% R201 18- CB0682- J NX 碳膜电阻 6. 8k OHM 1/6W +/- 5% R202 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R203 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R204 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R205 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R206 18- CB0100- J NX 碳膜电阻 10Ω 1/6W ± 5% R207 18- CB0152- J NX 碳膜电阻 1. 5k OHM 1/6W +/- 5% R208 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R209 18- CB0752- J NX 碳膜电阻 7. 5k OHM 1/6W +/- 5% R210 18- CB0331- J NX 碳膜电阻 330 OHM 1/6W +/- 5% R211 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R212 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R216 18- CB0183- J NX 碳膜电阻 18k OHM 1/6W +/- 5% R217 18- CB0393- J NX 碳膜电阻 39K OHM 1/6W +/- 5% R218 18- CB0681- J NX 碳膜电阻 680 OHM 1/6W +/- 5% R219 18- CB0272- J NX 碳膜电阻 2. 7k OHM 1/6W +/- 5% R220 18- CB0182- J NX 碳膜电阻 1. 8K OHM 1/6W +/- 5% R221 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R222 18- CB0334- J NX 碳膜电阻 330K OHM 1/6W +/- 5% Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks TC- 29FC20G 23 R223 18- CB0104- J NX 碳膜电阻 100K OHM 1/6W +/- 5% R224 18- CB0273- J NX 碳膜电阻 27k OHM 1/6W +/- 5% R225 18- CB0391- J NX 碳膜电阻 390 OHM 1/6W +/- 5% R226 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R227 18- CB0331- J NX 碳膜电阻 330 OHM 1/6W +/- 5% R228 18- CB0472- J NX 碳膜电阻 4. 7k OHM 1/6W +/- 5% R229 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R230 18- CB0153- J NX 碳膜电阻 15k OHM 1/6W +/- 5% R231 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R232 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R233 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R234 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R235 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R236 18- CB0479- J NX 碳膜电阻 4. 7 OHM 1/6W +/- 5% R237 18- CB0479- J NX 碳膜电阻 4. 7 OHM 1/6W +/- 5% R240 18- CB0479- J NX 碳膜电阻 4. 7 OHM 1/6W +/- 5% R241 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R242 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R243 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R251 18- CB0121- J NX 碳膜电阻 120 OHM 1/6W +/- 5% R252 18- CB0221- J NX 碳膜电阻 220 OHM 1/6W +/- 5% R253 18- CB0222- J NX 碳膜电阻 2. 2k OHM 1/6W +/- 5% R254 18- CB0331- J NX 碳膜电阻 330 OHM 1/6W +/- 5% R255 18- CB0470- J NX 碳膜电阻 47 OHM 1/6W +/- 5% R256 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R257 18- CB0100- J NX 碳膜电阻 10Ω 1/6W ± 5% R258 18- CB0561- J NX 碳膜电阻 560 OHM 1/6W +/- 5% R259 18- CB0221- J NX 碳膜电阻 220 OHM 1/6W +/- 5% R260 18- CB0472- J NX 碳膜电阻 4. 7k OHM 1/6W +/- 5% R261 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R262 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R263 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R264 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R265 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R266 18- CB0472- J NX 碳膜电阻 4. 7k OHM 1/6W +/- 5% R267 18- CB0472- J NX 碳膜电阻 4. 7k OHM 1/6W +/- 5% R270 18- CB0470- J NX 碳膜电阻 47 OHM 1/6W +/- 5% R271 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R272 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R273 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R277 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R301 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R302 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R303 18- CB0272- J NX 碳膜电阻 2. 7k OHM 1/6W +/- 5% R304 18- RF0109- J GX 线绕胶合电阻 1 OHM 1W +/- 5% R305 18- FF0330- J GX 金属氧化膜电阻 33 OHM 1W +/- 5% R306 18- RF0688- J GX 线绕胶合电阻 0. 68 OHM 1W +/- 5% R307 18- CB0562- J NX 碳膜电阻 5. 6k OHM 1/6W +/- 5% R308 18- FF0221- J GX 金属氧化膜电阻 220 OHM 1W +/- 5% R309 18- CE0229- J NX 碳膜电阻 2. 2Ω 1/2W ± 5% R310 18- CB0474- J NX 碳膜电阻 470k OHM 1/6W +/- 5% R311 18- DB0152- FNX 金属膜电阻 1/6W 1. 5k OHM +/- 1% R312 18- DB0152- FNX 金属膜电阻 1/6W 1. 5k OHM +/- 1% R401 18- CB0471- J NX 碳膜电阻 470 OHM 1/6W +/- 5% R402 18- CD0222- J NX 碳膜电阻 2. 2k OHM 1/4W +/- 5% R403A 18- GM0302- KUX RES. CEMENT 3K OHM 7W +/- 10% R405 18- CD0223- J NX 碳膜电阻 22k OHM 1/4W +/- 5% Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks R405A 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R406 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R407 18- EF0479- J GX 可熔断电阻 1W 4. 7 OHM +/- 5% R408A 18- FF0102- J GX 金属氧化膜电阻 1k OHM 1W +/- 5% R409 18- EF0109- J GX 可熔断电阻 1 OHM 1W +/- 5% ( LS) R410 18- CD0331- J NX 碳膜电阻 330 OHM 1/4W +/- 5% R411 18- CB0334- J NX 碳膜电阻 330K OHM 1/6W +/- 5% R413 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R414 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R418 18- CB0472- J NX 碳膜电阻 4. 7k OHM 1/6W +/- 5% R418A 18- CB0331- J NX 碳膜电阻 330 OHM 1/6W +/- 5% R420 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R431 18- EF0109- J GX 可熔断电阻 1 OHM 1W +/- 5% ( LS) R432 18- EF0109- J GX 可熔断电阻 1 OHM 1W +/- 5% ( LS) R468 18- FG0399- J HX 金属氧化膜电阻 3. 9 OHM 2W +/- 5% R488 18- CB0563- J NX 碳膜电阻 56K OHM 1/6W +/- 5% R501 18- CD0102- J NX 碳膜电阻 1k OHM 1/4W +/- 5% R505 18- FF0330- J GX 金属氧化膜电阻 33 OHM 1W +/- 5% R506 18- CE0154- J NX 碳膜电阻 150k OHM 1/2W +/- 5% R511 18- CB0470- J NX 碳膜电阻 47 OHM 1/6W +/- 5% R512 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R513 18- CB0391- J NX 碳膜电阻 390 OHM 1/6W +/- 5% R514 18- CB0100- J NX 碳膜电阻 10Ω 1/6W ± 5% R515 18- FG0153- J HX 金属氧化膜电阻 15K OHM 2W +/- 5% R516 18- CD0471- J NX 碳膜电阻 470 OHM 1/4W +/- 5% R517 18- CB0561- J NX 碳膜电阻 560 OHM 1/6W +/- 5% R518 18- CD0471- J NX 碳膜电阻 470 OHM 1/4W +/- 5% R519 18- BE0102- KFX 碳实芯电阻 1k OHM 1/2W +/- 10% R521 18- CB0470- J NX 碳膜电阻 47 OHM 1/6W +/- 5% R522 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R523 18- CB0391- J NX 碳膜电阻 390 OHM 1/6W +/- 5% R524 18- CB0100- J NX 碳膜电阻 10Ω 1/6W ± 5% R525 18- FG0153- J HX 金属氧化膜电阻 15K OHM 2W +/- 5% R526 18- CD0471- J NX 碳膜电阻 470 OHM 1/4W +/- 5% R527 18- CB0561- J NX 碳膜电阻 560 OHM 1/6W +/- 5% R528 18- CD0471- J NX 碳膜电阻 470 OHM 1/4W +/- 5% R529 18- BE0102- KFX 碳实芯电阻 1k OHM 1/2W +/- 10% R531 18- CB0470- J NX 碳膜电阻 47 OHM 1/6W +/- 5% R532 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R533 18- CB0391- J NX 碳膜电阻 390 OHM 1/6W +/- 5% R534 18- CB0100- J NX 碳膜电阻 10Ω 1/6W ± 5% R535 18- FG0153- J HX 金属氧化膜电阻 15K OHM 2W +/- 5% R536 18- CD0471- J NX 碳膜电阻 470 OHM 1/4W +/- 5% R537 18- CB0561- J NX 碳膜电阻 560 OHM 1/6W +/- 5% R538 18- CD0471- J NX 碳膜电阻 470 OHM 1/4W +/- 5% R539 18- BE0102- KFX 碳实芯电阻 1k OHM 1/2W +/- 10% R601 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R602 18- CB0101- J NX 碳膜电阻 100 OHM 1/6W +/- 5% R603 18- CB0224- J NX 碳膜电阻 220k OHM 1/6W +/- 5% R606 18- CB0222- J NX 碳膜电阻 2. 2k OHM 1/6W +/- 5% R608 18- EG0478- J HX 可熔断电阻 0. 47 OHM 2W +/- 5% R614 18- CB0104- J NX 碳膜电阻 100K OHM 1/6W +/- 5% R615 18- CB0474- J NX 碳膜电阻 470k OHM 1/6W +/- 5% R616 18- CD0105- J NX 碳膜电阻 1M OHM 1/4W +/- 5% R625 18- CB0100- J NX 碳膜电阻 10Ω 1/6W ± 5% R630 18- CB0829- J NX 碳膜电阻 8. 2 OHM 1/6W +/- 5% Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks TC- 29FC20G 24 R631 18- CB0829- J NX 碳膜电阻 8. 2 OHM 1/6W +/- 5% R635 18- CB0471- J NX 碳膜电阻 470 OHM 1/6W +/- 5% R801 18- KE0105- J NX 玻璃釉电阻 1M OHM 1/2W +/- 5% R802 18- FF0123- J GX 金属氧化膜电阻 12k OHM 1W +/- 5% R803 18- FF0123- J GX 金属氧化膜电阻 12k OHM 1W +/- 5% R804 18- CD0153- J NX 碳膜电阻 15k OHM 1/4W +/- 5% R805 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R806 18- FG0829- J HX 金属氧化膜电阻 8. 2 OHM 2W +/- 5% R807 18- CD0101- J NX 碳膜电阻 100 OHM 1/4W +/- 5% R808 18- CD0472- J NX 碳膜电阻 4. 7k OHM 1/4W +/- 5% R809 18- RG0228- J HX 线绕胶合电阻 0. 22 OHM 2W +/- 5% R810 18- CD0102- J NX 碳膜电阻 1k OHM 1/4W +/- 5% R811 18- FE0222- J NX 金属氧化膜电阻 2. 2k OHM 1/2W +/- 5% R812 18- FF0822- J GX 金属氧化膜电阻 8. 2k OHM 1W +/- 5% R813 18- CD0100- J NX 碳膜电阻 10 OHM 1/4W +/- 5% R821 18- FH0153- J LX 金属氧化膜电阻 15K OHM 3W +/- 5% R822 18- CE0563- J NX 碳膜电阻 56k OHM 1/2W +/- 5% R823 18- CE0472- J NX 碳膜电阻 4. 7k OHM 1/2W +/- 5% R824 18- EG0228- J HX 可熔断电阻 0. 22 OHM 2W +/- 5% R825 18- EF0100- J GX 可熔断电阻 10 OHM 1W +/- 5% R826 18- CB0333- J NX 碳膜电阻 33K OHM 1/6W +/- 5% R827 18- CB0242- J NX 碳膜电阻 2. 4k OHM 1/6W +/- 5% R828 18- CB0122- J NX 碳膜电阻 1. 2k OHM 1/6W +/- 5% R829 18- CE0152- J NX 碳膜电阻 1. 5k OHM 1/2W +/- 5% R830 18- CE0331- J NX 碳膜电阻 330 OHM 1/2W +/- 5% R835 18- KF0825- J HX 玻璃釉电阻 8. 2M OHM 1W +/- 5% R836 41- WJ 0150- B00 WI RE BARE J UMPER 15MM R838 18- CD0223- J NX 碳膜电阻 22k OHM 1/4W +/- 5% R839 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R901 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R902 18- CB0153- J NX 碳膜电阻 15k OHM 1/6W +/- 5% R903 18- CB0471- J NX 碳膜电阻 470 OHM 1/6W +/- 5% R904 18- CB0750- J NX 碳膜电阻 75 OHM 1/6W +/- 5% R905 18- CB0221- J NX 碳膜电阻 220 OHM 1/6W +/- 5% R906 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R907 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R908 18- CB0221- J NX 碳膜电阻 220 OHM 1/6W +/- 5% R909 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R910 18- CB0561- J NX 碳膜电阻 560 OHM 1/6W +/- 5% R911 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R912 18- CB0561- J NX 碳膜电阻 560 OHM 1/6W +/- 5% R913 18- CB0820- J NX 碳膜电阻 82 OHM 1/6W +/- 5% R914 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R915 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R916 18- CB0104- J NX 碳膜电阻 100K OHM 1/6W +/- 5% R917 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R918 18- CB0222- J NX 碳膜电阻 2. 2k OHM 1/6W +/- 5% R919 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R920 18- CB0222- J NX 碳膜电阻 2. 2k OHM 1/6W +/- 5% R922 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R923 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R924 18- CB0104- J NX 碳膜电阻 100K OHM 1/6W +/- 5% R925 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R927 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R928 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R929 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R931 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks R932 18- CB0102- J NX 碳膜电阻 1k OHM 1/6W +/- 5% R953 18- CB0473- J NX 碳膜电阻 47k OHM 1/6W +/- 5% R954 18- CB0683- J NX 碳膜电阻 68k OHM 1/6W +/- 5% R955 18- CB0473- J NX 碳膜电阻 47k OHM 1/6W +/- 5% R956 18- CB0683- J NX 碳膜电阻 68k OHM 1/6W +/- 5% R957 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R958 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R959 18- CB0100- J NX 碳膜电阻 10Ω 1/6W ± 5% R960 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R963 18- CB0473- J NX 碳膜电阻 47k OHM 1/6W +/- 5% R964 18- CB0100- J NX 碳膜电阻 10Ω 1/6W ± 5% R965 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R966 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R967 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R968 18- CB0223- J NX 碳膜电阻 22k OHM 1/6W +/- 5% R969 18- CB0331- J NX 碳膜电阻 330 OHM 1/6W +/- 5% R973 18- CB0221- J NX 碳膜电阻 220 OHM 1/6W +/- 5% R974 18- CB0221- J NX 碳膜电阻 220 OHM 1/6W +/- 5% R975 18- CB0103- J NX 碳膜电阻 10K OHM 1/6W +/- 5% R980 41- WJ 0095- B00 WI RE BARE J UMPER 9. 5MM RT801 22- PTC909- XX3 热敏电阻 9 OHM +/- 20% RT802 22- NTC479- XX0 热敏电阻 4. 7 OHM +/- 20% VR821 20- TR102H- 5CX 电位器 B1k Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks TC- 29FC20G 25 11. 2. 7. 电容 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks 电容 C001 25- BCB470- M1X 电解电容 47 UF 16V +/- 20% C101 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C102 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C103 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C104 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C105 25- BCB470- M1X 电解电容 47 UF 16V +/- 20% C106 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C107 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C108 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C109 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C110 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C1501 26- EBP101- J CX 管状电容 100PF 50V +/- 5% CH C1502 26- EBP101- J CX 管状电容 100PF 50V +/- 5% CH C1503 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C1504 25- HBB479- M1X 电解电容 4. 7 UF 10V +/- 20% C201 26- EBP101- J CX 管状电容 100PF 50V +/- 5% CH C202 26- EBP101- J CX 管状电容 100PF 50V +/- 5% CH C203 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C204 26- EBP221- J CX 管状电容 220PF 50V +/- 5% CH C205 26- EBP221- J CX 管状电容 220PF 50V +/- 5% CH C206 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C207 26- EBP221- J CX 管状电容 220PF 50V +/- 5% CH C208 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C211 25- BCB101- M1X 电解电容 100 UF 16V +/- 20% C212 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C213 27- MBC224- J 0X 金属化聚脂电容 0. 22UF 63V +/- 5% C214 27- PBC222- J 0X 聚脂薄膜电容 0. 0022UF 63V +/- 5% C215 25- BFB109- M1X 电解电容 1 UF 50V +/- 20% C216 27- PBC222- J 0X 聚脂薄膜电容 0. 0022UF 63V +/- 5% C217 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C218 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C220 26- EBP102- KBX 管状电容 1000PF 50V +/- 10% B C221 26- EBP102- KBX 管状电容 1000PF 50V +/- 10% B C222 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C223 26- EBP223- ZFX 管状电容 0. 022UF 50V +80%/- 20% C224 27- PBC472- J 0X 聚脂薄膜电容 0. 0047UF 63V +/- 5% C225 25- BCB220- M1X 电解电容 22 UF 16V +/- 20% C226 27- PBC472- J 0X 聚脂薄膜电容 0. 0047UF 63V +/- 5% C227 26- ABC821- J ZX 瓷片电容 820 PF 50V +/- 5% SL C228 26- EBP102- KBX 管状电容 1000PF 50V +/- 10% B C229 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C230 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C231 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C232 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C234 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C235 27- PBC103- J 0X CAP. P. E. 0. 01UF 63V +/- 5% C236 26- ABC103- ZFX 陶瓷电容 0. 01UF 50V +80%/- 20%F C237 26- EBP223- ZFX 管状电容 0. 022UF 50V +80%/- 20% C238 26- EBP223- ZFX 管状电容 0. 022UF 50V +80%/- 20% C239 26- EBP223- ZFX 管状电容 0. 022UF 50V +80%/- 20% C240 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C241 26- EBP222- KBX 管状电容 2200PF 50V +/- 10% B C245 25- BCB101- M1X 电解电容 100 UF 16V +/- 20% C246 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C247 25- BCB101- M1X 电解电容 100 UF 16V +/- 20% C248 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C250 26- EBP300- J ZX 管状电容 30PF 50V +/- 5% SL C251 26- EBP300- J ZX 管状电容 30PF 50V +/- 5% SL C253 25- BCB101- M1X 电解电容 100 UF 16V +/- 20% C254 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C259 41- WJ 0060- B00 光铜线 6mm C261 41- WJ 0050- B00 WI RE BARE J UMPER 5MM C265 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C266 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C268 25- BCB470- M1X 电解电容 47 UF 16V +/- 20% C269 25- BCB101- M1X 电解电容 100 UF 16V +/- 20% C270 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C271 25- BCB221- M1X 电解电容 220 UF 16V +/- 20% C301 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C302 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C303 25- BDB101- M1X 电解电容 100 UF 25V +/- 20% C304 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C305 25- BFB470- M1X 电解电容 47 UF 50V +/- 20% C306 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C307 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C401 26- AI C102- KBX 瓷片电容 1000PF 500V +/- 10% C402 25- BJ B479- M1X 电解电容 4. 7 UF 160V +/- 20% C403 27- ALQ222- J 0X 金属化聚丙烯电容 0. 0022UF 1. 6KV +/- 5% C404 27- ALR662- J 0X 金属化聚丙烯电容 0. 0066UF 1. 6KV +/- 5% C406 27- PBC222- J 0X 聚脂薄膜电容 0. 0022UF 63V +/- 5% C407 27- ALQ822- J 0X 金属化聚丙烯电容 0. 0082UF 1. 6KV +/- 5% C408 27- RHQ273- J 0X 无感聚炳烯电容 0. 027 UF 400V +/ - 5% C410 27- AGR394- J SX 金属化聚丙烯电容 0. 39 UF 250V +/- 5% C411 25- BDB100- M1X 电解电容 10 UF 25V +/- 20% C412 26- AI C221- KBX 瓷片电容 220PF 500V +/- 10% B C413 25- BLA100- M1X 电解电容 10 UF 250V +/- 20% C414 27- PBC563- J 0X 聚脂薄膜电容 0. 056UF 63V +/- 5% C415 25- BFB109- M1X 电解电容 1 UF 50V +/- 20% C418 26- ABC470- J ZX CAP. CER 47 PF 50V +/- 5% SL C431 26- AI C221- KBX 瓷片电容 220PF 500V +/- 10% B C432 25- BFB101- M1X 电解电容 100 UF 50V +/- 20% C433 26- AI C221- KBX 瓷片电容 220PF 500V +/- 10% B C434 25- BDG222- M1X 电解电容 2200 UF 25V +/- 20% C451 25- 384900- M1X 电解电容 4. 7 UF 100V +/- 20% C452 25- DFB229- M1X 电解电容 2. 2 UF 50V +/- 20% BP C488 26- EBP102- KBX 管状电容 1000PF 50V +/- 10% B C503 25- BLA220- M1X 电解电容 22 UF 250V +/- 20% C504 27- AGQ103- J 0X 金属化聚丙烯电容 0. 01UF 250V +/ - 5% C505 26- AMK102- KRX 高压陶瓷电容 1000 pF 2KV +/- 10% R C511 26- ABC331- J CX CEP. CER 330PF 50V +/- 5% NPO C521 26- ABC331- J CX CEP. CER 330PF 50V +/- 5% NPO C531 26- ABC271- J CX CAP. CER 270 PF 50V +/- 5% C601 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C602 25- BDB479- M1X 电解电容 4. 7 UF 25V +/- 20% C603 25- BCA102- M1X 电解电容 1000 UF 16V +/- 20% Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks TC- 29FC20G 26 C604 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C605 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C606 25- BFB479- M1X 电解电容 4. 7 UF 50V +/- 20% C607 25- BFB108- M1X 电解电容 0. 1 UF 50V +/- 20% C608 27- PBC103- J 0X CAP. P. E. 0. 01UF 63V +/- 5% C609 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C610 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C611 27- PBC682- J 0X 聚脂薄膜电容 0. 0068UF 63V +/- 5% C612 27- PBC682- J 0X 聚脂薄膜电容 0. 0068UF 63V +/- 5% C613 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C614 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C615 25- BFB108- M1X 电解电容 0. 1 UF 50V +/- 20% C616 27- PBC103- J 0X CAP. P. E. 0. 01UF 63V +/- 5% C617 27- PBC333- J 0X 聚脂薄膜电容 0. 033UF 63V +/- 5% C618 27- PBC393- J 0X 聚脂薄膜电容 0. 039UF 63V +/- 5% C619 27- PBC153- J 0X 聚脂薄膜电容 0. 015UF 63V +/- 5% C620 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C621 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C622 27- PBC333- J 0X 聚脂薄膜电容 0. 033UF 63V +/- 5% C623 25- BCB470- M1X 电解电容 47 UF 16V +/- 20% C624 25- BCB229- M1X 电解电容 2. 2 UF 16V +/- 20% C625 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C626 25- BDA102- M1X 电解电容 1000 UF 25V +/- 20% C627 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C628 27- PBC103- J 0X CAP. P. E. 0. 01UF 63V +/- 5% C629 27- PBC103- J 0X CAP. P. E. 0. 01UF 63V +/- 5% C630 25- BDB470- M1X 电解电容 47 UF 25V +/- 20% C631 27- MBC104- J 0X 金属化聚脂电容 0. 1UF 63V +/- 5% C640 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C641 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C801 27- AQT224- MVX X2 交流薄膜电容 0. 22UF 250VAC +/ - 20% C802 27- AQT224- MVX X2 交流薄膜电容 0. 22UF 250VAC +/ - 20% C803 27- MHW104- K0X 金属化聚脂电容 0. 1UF 400V +/- 10% C804 26- AQK472- ZFX 瓷片电容 4700pF 250VAC +80% - 20% F C805 26- AQK472- ZFX 瓷片电容 4700pF 250VAC +80% - 20% F C806 25- BNJ 221- M1X 电解电容 220 UF 450V +/- 20% C807 26- AI M103- KBX 陶瓷电容 0. 01UF 500V +/- 10% B C808 26- EBP102- KBX 管状电容 1000PF 50V +/- 10% B C809 25- BCB471- M1X 电解电容 470 UF 16V +/- 20% C810 26- AKK222- KRX 瓷片电容 2200PF 1KV +/- 10% R C811 25- BHB100- M1X 电解电容 10 UF 100V +/- 20% C812 26- AI C221- KBX 瓷片电容 220PF 500V +/- 10% B C813 25- BCB221- M1X 电解电容 220 UF 16V +/- 20% C814 26- EBP102- KBX 管状电容 1000PF 50V +/- 10% B C821 26- AI C221- KBX 瓷片电容 220PF 500V +/- 10% B C822 26- AI M103- KBX 陶瓷电容 0. 01UF 500V +/- 10% B C823 25- BKJ 221- M1X 电解电容 220 UF 200V +/- 20% C824 25- BJ G101- M1X 电解电容 100 UF 160V +/- 20% C825 26- AI C221- KBX 瓷片电容 220PF 500V +/- 10% B C826 26- AI M103- KBX 陶瓷电容 0. 01UF 500V +/- 10% B C827 25- BHB100- M1X 电解电容 10 UF 100V +/- 20% C828 25- BEB101- M1X 电解电容 100 UF 35V +/- 20% C829 26- EBP102- KBX 管状电容 1000PF 50V +/- 10% B C830 25- BFB108- M1X 电解电容 0. 1 UF 50V +/- 20% C831 25- BCB220- M1X 电解电容 22 UF 16V +/- 20% Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks C832 27- PBC154- J 0X 聚脂薄膜电容 0. 15 UF 63V +/- 5% C833 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C835 26- APK222- MEX 瓷片电容 2200PF 400VAC ± 20% E C841 26- EBP221- J CX 管状电容 220PF 50V +/- 5% CH C842 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C843 25- BCA102- M1X 电解电容 1000 UF 16V +/- 20% C844 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C845 25- BCA102- M1X 电解电容 1000 UF 16V +/- 20% C861 26- AI C221- KBX 瓷片电容 220PF 500V +/- 10% B C862 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C863 25- BEG222- M1X 电解电容 2200 UF 35V +/- 20% C901 25- BCB330- M1X 电解电容 33 UF 16V +/- 20% C902 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C903 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C904 25- BCB330- M1X 电解电容 33 UF 16V +/- 20% C905 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C906 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C907 25- BCB330- M1X 电解电容 33 UF 16V +/- 20% C908 25- BCB330- M1X 电解电容 33 UF 16V +/- 20% C909 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C915 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C916 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C917 26- EBP104- ZFX 管状电容 0. 1UF 50V +80%/- 20% C918 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C919 25- BCB330- M1X 电解电容 33 UF 16V +/- 20% C924 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C925 25- BCB100- M1X 电解电容 10 UF 16V +/- 20% C926 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F C927 25- BCB470- M1X 电解电容 47 UF 16V +/- 20% C930 26- EBP103- ZFX 管状电容 0. 01UF 50V +80/- 20% F Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks TC- 29FC20G 27 11. 2. 8. 其他 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pt i on 部品品名 Remarks 晶振 X1501 45- COS455- KY0 陶瓷振子 455KHz X201 45- OSC12M- 0Y3 晶振 12MHz/20PF HC- 49U/ DM1200020 XP001 46- 35063W- 03X 配针 VH- 3A( 空中间脚 ) XP002 46- 35063W- 03X 配针 VH- 3A( 空中间脚 ) 陷波器 / 滤波器 Z201 45- SAWK29- 74D 声表滤波器 K2974D Z203 45- TRA6M0- 0Y0 陶瓷陷波器 6. 0 MHz Z202 45- TRA6M5- 0Y0 陶瓷陷波器 6. 5MHz 高频头 TU101 07- 380VI 5- NAAXF 高频头 TCL79107D5B3P 接收头 I R001 02- I RR001- XX1 红外遥控接收头 HRM380017 保险管 F801 50- 03150D- 1GS 保险丝 T 3. 15A 250V 5X20mm 喇叭 SP601 42- 61308F- XX2XG 喇叭 8 OHM 8W SP602 42- 61308F- XX2XG 喇叭 8 OHM 8W 插座 S601 46- 27580H- 02X 二位线插 600/7 F/W TJ C3- 2Y S602 46- 27580H- 02X 二位线插 600/7 F/W TJ C3- 2Y P501 46- 10967W- 01X 一位插座 TJ C1- 1A P502 46- 30615H- 04X 四位线插 460 F/W TJ C3- 4Y/ SCN- 4 P503 46- 37030H- 05X 五位线插 2468#24 450 TJ C3- 5Y/SCN- 5Y S601 46- 33079W- 02X 二位插座 TJ C3- 2A S602 46- 33079W- 02X 二位插座 TJ C3- 2A S203 46- 33079W- 02X 二位插座 TJ C3- 2A S201 46- 33079W- 05X 五位插座 TJ C3- 5A S202 46- 33079W- 05X 五位插座 TJ C3- 5A S901 46- 33079W- 06X 六位插座 TJ C3- 6A S402 46- 35179W- 04X 四位插座 TJ C3- 4A P801 46- 35184W- 02X 二位插座 TJ C1- 2A P904 47- RCA013- XX1 RCA插座 3PV/2MH 黄 / 白 / 红 P905 47- RCA013- XX1 RCA插座 3PV/2MH 黄 / 白 / 红 P1307 47- RCA001- XX0 RCA插座 AV- 8. 4- 6 （红色） P1306 47- RCA002- XX0 RCA插座 AV- 8. 4- 6 ( 白色 ) P1304 47- RCA003- XX0 RCA插座 AV- 8. 4- 6 ( 黄色 ) P1301 47- SVI 001- XX0 插座 HORI Z. TYPE S501 47- CRT004- XX0XG 显像管座 GZS10- 2- AC2 开关 SW1 48- POW001- XX0 电源开关 KDC- A11 B2 S002 48- TAC028- XX0 轻触开关 L=9. 5MM S003 48- TAC028- XX0 轻触开关 L=9. 5MM S004 48- TAC028- XX0 轻触开关 L=9. 5MM S005 48- TAC028- XX0 轻触开关 L=9. 5MM S006 48- TAC028- XX0 轻触开关 L=9. 5MM S007 48- TAC028- XX0 轻触开关 L=9. 5MM 跳线 J 307 18- CB0221- J NX 碳膜电阻 220 OHM 1/6W +/- 5% J 406 41- WJ 0050- B00 WI RE BARE J UMPER 5MM J 230 41- WJ 0055- B00 WI RE BARE J UMPER 5. 5 MM J 909 41- WJ 0055- B00 WI RE BARE J UMPER 5. 5 MM J 110 41- WJ 0060- B00 光铜线 6mm J 111 41- WJ 0060- B00 光铜线 6mm J 204 41- WJ 0060- B00 光铜线 6mm J 209 41- WJ 0060- B00 光铜线 6mm J 216 41- WJ 0060- B00 光铜线 6mm J 217 41- WJ 0060- B00 光铜线 6mm J 221 41- WJ 0060- B00 光铜线 6mm J 222 41- WJ 0060- B00 光铜线 6mm J 223 41- WJ 0060- B00 光铜线 6mm J 227 41- WJ 0060- B00 光铜线 6mm J 903 41- WJ 0060- B00 光铜线 6mm J 916 41- WJ 0060- B00 光铜线 6mm J 927 41- WJ 0060- B00 光铜线 6mm J 928 41- WJ 0060- B00 光铜线 6mm J 931 41- WJ 0060- B00 光铜线 6mm J 212 41- WJ 0060- B00 光铜线 6mm J 104 41- WJ 0060- B00 光铜线 6mm J 806 41- WJ 0060- B00 光铜线 6mm J 210 41- WJ 0065- B00 WI RE BARE J UMPER 6. 5MM J 609 41- WJ 0065- B00 WI RE BARE J UMPER 6. 5MM J 913 41- WJ 0065- B00 WI RE BARE J UMPER 6. 5MM J 937 41- WJ 0065- B00 WI RE BARE J UMPER 6. 5MM J 938 41- WJ 0065- B00 WI RE BARE J UMPER 6. 5MM J 108 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 228 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 901 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 905 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 906 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 907 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 918 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 934 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 805 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 914 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 201 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM J 202 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM J 203 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM J 224 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM J 226 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM J 933 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM J 236 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM J 237 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM J 236A 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM J 231 41- WJ 0080- B00 WI RE BARE J UMPER 8 MM J 603 41- WJ 0080- B00 WI RE BARE J UMPER 8 MM J 911 41- WJ 0080- B00 WI RE BARE J UMPER 8 MM J 930 41- WJ 0080- B00 WI RE BARE J UMPER 8 MM J 807 41- WJ 0080- B00 WI RE BARE J UMPER 8 MM J 820 41- WJ 0080- B00 WI RE BARE J UMPER 8 MM J 817 41- WJ 0080- B00 WI RE BARE J UMPER 8 MM Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pt i on 部品品名 Remarks TC- 29FC20G 28 11/2004 FLEEPD1431 中国制作 J 233 41- WJ 0080- B00 WI RE BARE J UMPER 8 MM J 107 41- WJ 0085- B00 WI RE BARE J UMPER 8. 5MM J 115 41- WJ 0085- B00 WI RE BARE J UMPER 8. 5MM J 208 41- WJ 0085- B00 WI RE BARE J UMPER 8. 5MM J 925 41- WJ 0085- B00 WI RE BARE J UMPER 8. 5MM J 932 41- WJ 0085- B00 WI RE BARE J UMPER 8. 5MM J 912 41- WJ 0085- B00 WI RE BARE J UMPER 8. 5MM J 803 41- WJ 0085- B00 WI RE BARE J UMPER 8. 5MM J 403 41- WJ 0085- B00 WI RE BARE J UMPER 8. 5MM J 404 41- WJ 0085- B00 WI RE BARE J UMPER 8. 5MM J 606 41- WJ 0090- B00 WI RE BARE J UMPER 9MM J 902 41- WJ 0090- B00 WI RE BARE J UMPER 9MM J 940 41- WJ 0090- B00 WI RE BARE J UMPER 9MM J 808 41- WJ 0090- B00 WI RE BARE J UMPER 9MM J 114 41- WJ 0095- B00 WI RE BARE J UMPER 9. 5MM J 234 41- WJ 0095- B00 WI RE BARE J UMPER 9. 5MM J 924 41- WJ 0095- B00 WI RE BARE J UMPER 9. 5MM J 220 41- WJ 0100- B00 WI RE BARE J UMPER 10MM J 308 41- WJ 0100- B00 WI RE BARE J UMPER 10MM J 926 41- WJ 0100- B00 WI RE BARE J UMPER 10MM J 936 41- WJ 0100- B00 WI RE BARE J UMPER 10MM J 205 41- WJ 0105- B00 WI RE BARE J UMPER 10. 5MM J 908 41- WJ 0105- B00 WI RE BARE J UMPER 10. 5MM J 804 41- WJ 0105- B00 WI RE BARE J UMPER 10. 5MM J 113 41- WJ 0110- B00 WI RE BARE J UMPER 11MM J 235 41- WJ 0110- B00 WI RE BARE J UMPER 11MM J 611 41- WJ 0110- B00 WI RE BARE J UMPER 11MM J 612 41- WJ 0110- B00 WI RE BARE J UMPER 11MM J 207 41- WJ 0115- B00 WI RE BARE J UMPER 11. 5MM J 232 41- WJ 0115- B00 WI RE BARE J UMPER 11. 5MM J 910 41- WJ 0115- B00 WI RE BARE J UMPER 11. 5MM J 922 41- WJ 0115- B00 WI RE BARE J UMPER 11. 5MM J 102 41- WJ 0120- B00 WI RE BARE J UMPER 12MM J 121 41- WJ 0120- B00 WI RE BARE J UMPER 12MM J 610 41- WJ 0120- B00 WI RE BARE J UMPER 12MM J 120 41- WJ 0125- B00 WI RE BARE J UMPER 12. 5MM J 122 41- WJ 0125- B00 WI RE BARE J UMPER 12. 5MM J 402 41- WJ 0125- B00 WI RE BARE J UMPER 12. 5MM J 407 41- WJ 0125- B00 WI RE BARE J UMPER 12. 5MM J 101 41- WJ 0130- B00 WI RE BARE J UMPER 13MM J 604 41- WJ 0130- B00 WI RE BARE J UMPER 13MM J 605 41- WJ 0130- B00 WI RE BARE J UMPER 13MM J 602 41- WJ 0135- B00 WI RE BARE J UMPER 13. 5MM J 405 41- WJ 0135- B00 WI RE BARE J UMPER 13. 5MM J 601 41- WJ 0140- B00 WI RE BARE J UMPER 14MM J 106 41- WJ 0145- B00 WI RE BARE J UMPER 14. 5MM J 941 41- WJ 0150- B00 WI RE BARE J UMPER 15MM J 814 41- WJ 0150- B00 WI RE BARE J UMPER 15MM J 401 41- WJ 0150- B00 WI RE BARE J UMPER 15MM J 119 41- WJ 0150- B00 WI RE BARE J UMPER 15MM J 118 41- WJ 0155- B00 WI RE BARE J UMPER 15. 5MM J 915 41- WJ 0155- B00 WI RE BARE J UMPER 15. 5MM J 117 41- WJ 0160- B00 WI RE BARE J UMPER 16MM J 801 41- WJ 0170- B00 WI RE BARE J UMPER 17MM J 802 41- WJ 0170- B00 WI RE BARE J UMPER 17MM J 116 41- WJ 0175- B00 WI RE BARE J UMPER 17. 5MM J 311 41- WJ 0175- B00 WI RE BARE J UMPER 17. 5MM Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks J 312 41- WJ 0175- B00 WI RE BARE J UMPER 17. 5MM J 811 41- WJ 0180- B00 WI RE BARE J UMPER 18MM J 112 41- WJ 0190- B00 WI RE BARE J UMPER 19MM J 225 41- WJ 0190- B00 WI RE BARE J UMPER 19MM J 801A 41- WJ 0100- B00 WI RE BARE J UMPER 10MM J 802A 41- WJ 0100- B00 WI RE BARE J UMPER 10MM J 801B 41- WJ 0100- B00 WI RE BARE J UMPER 10MM J 001 41- WJ 0070- B00 WI RE BARE J UMPER 7MM J 1301 41- WJ 0075- B00 WI RE BARE J UMPER 7. 5MM Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pti on 部品品名 Remarks
