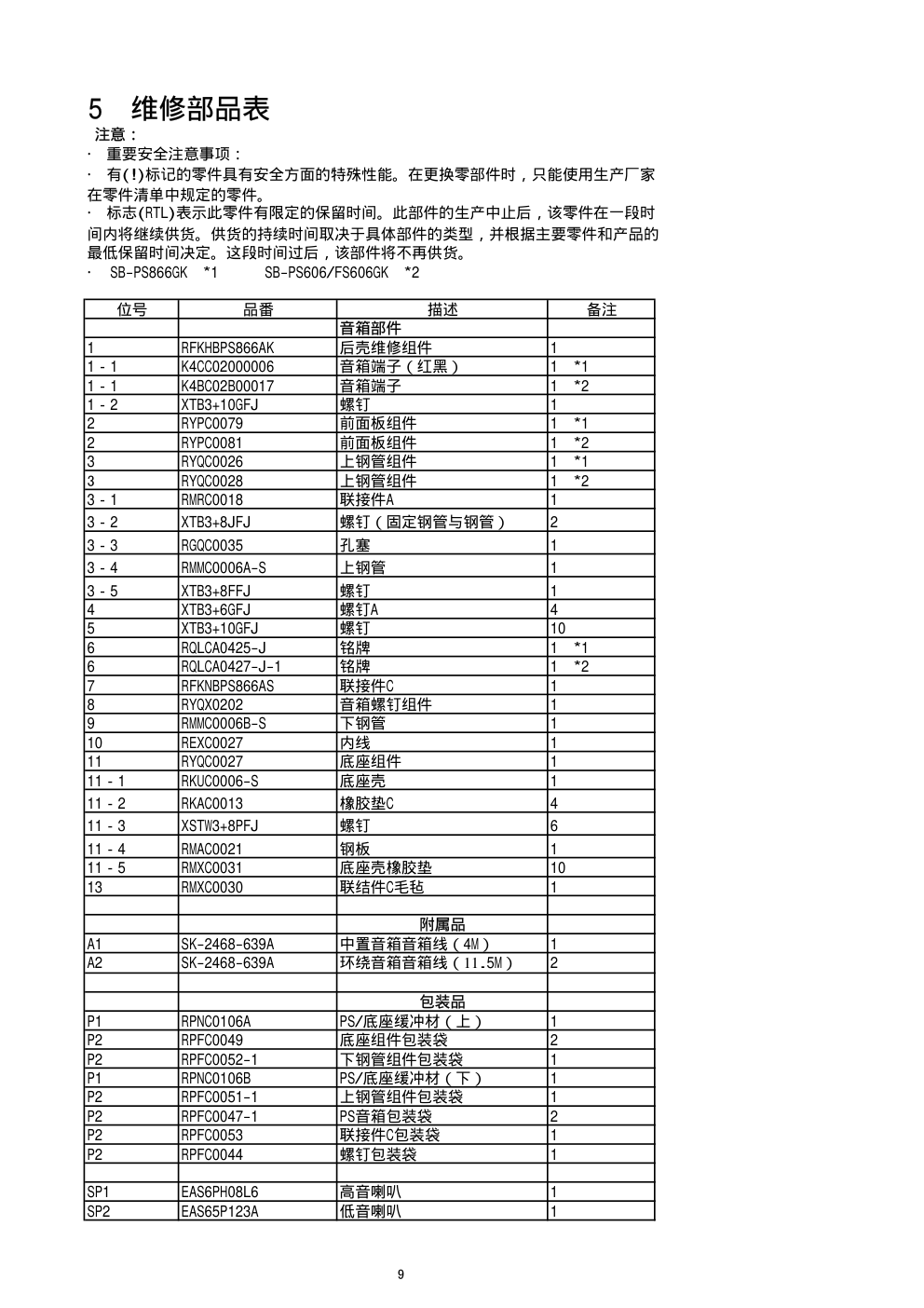

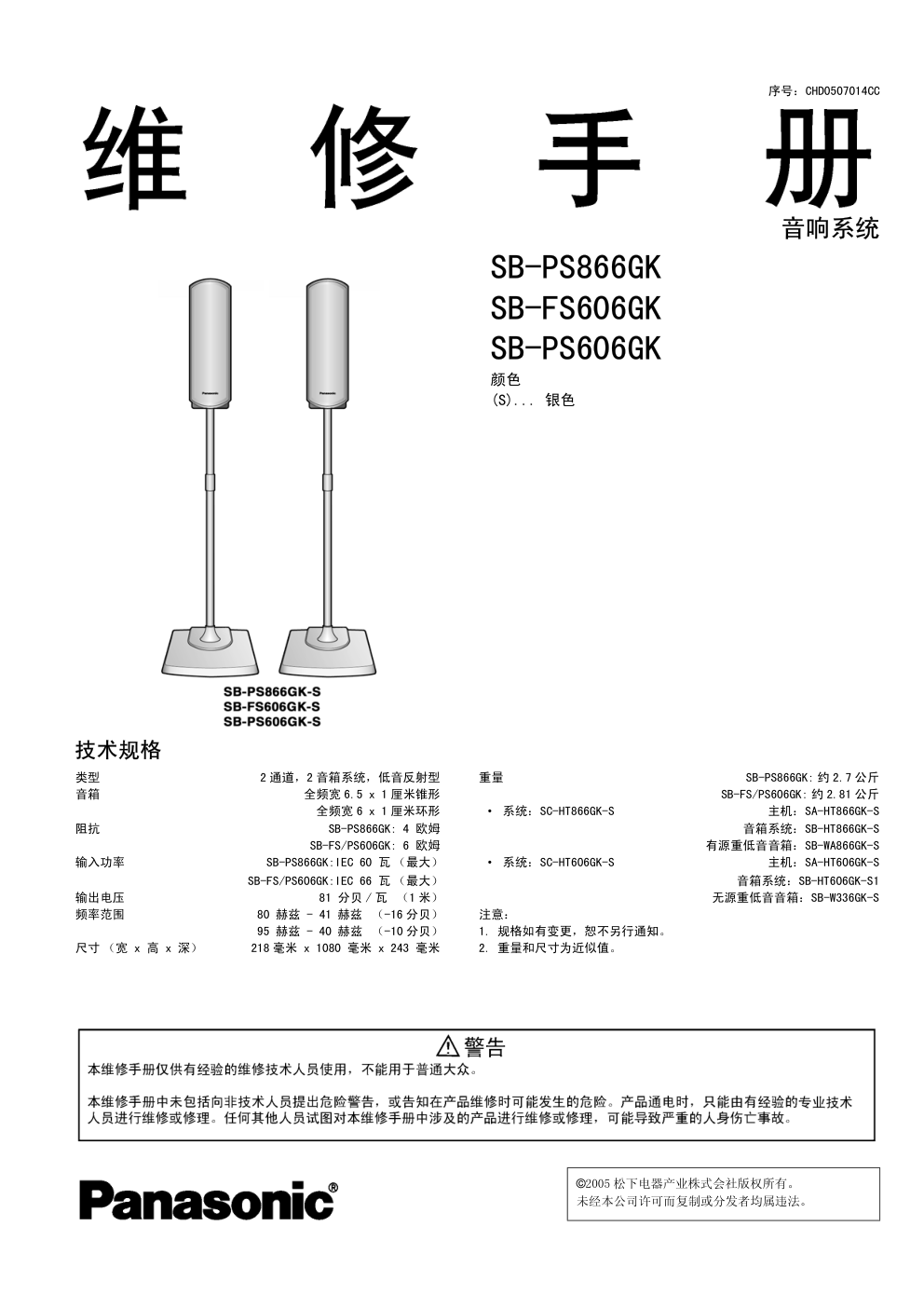

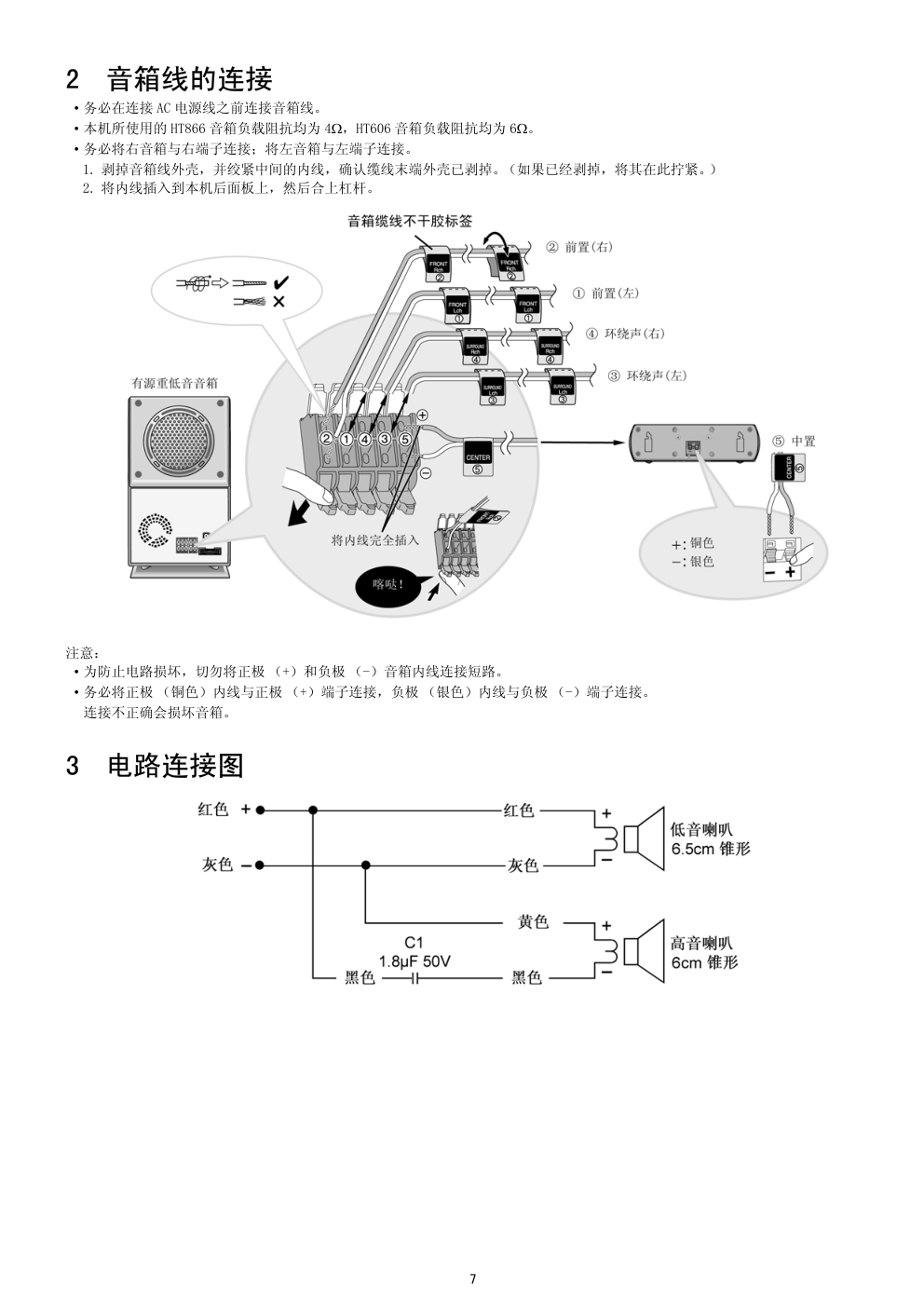

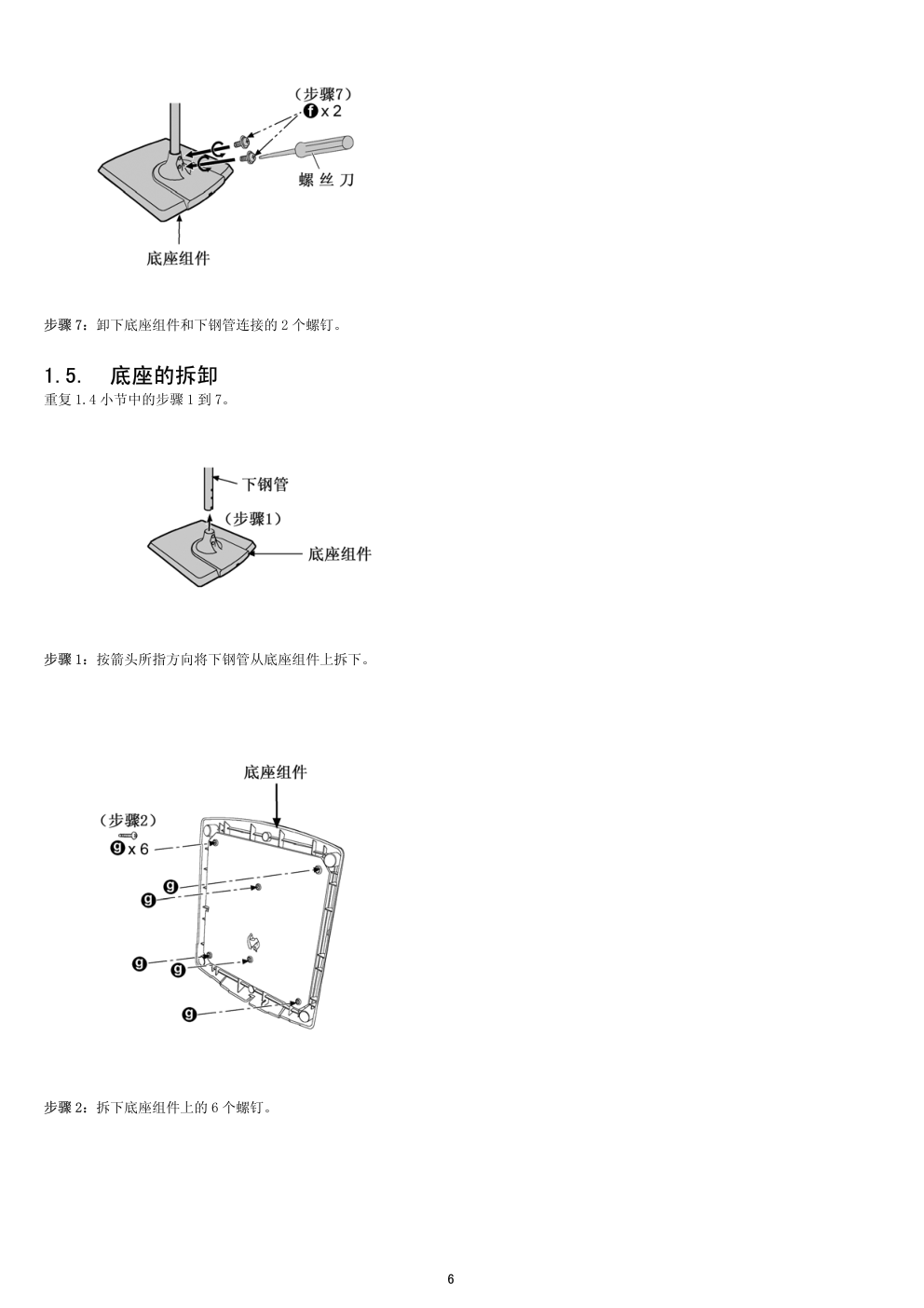

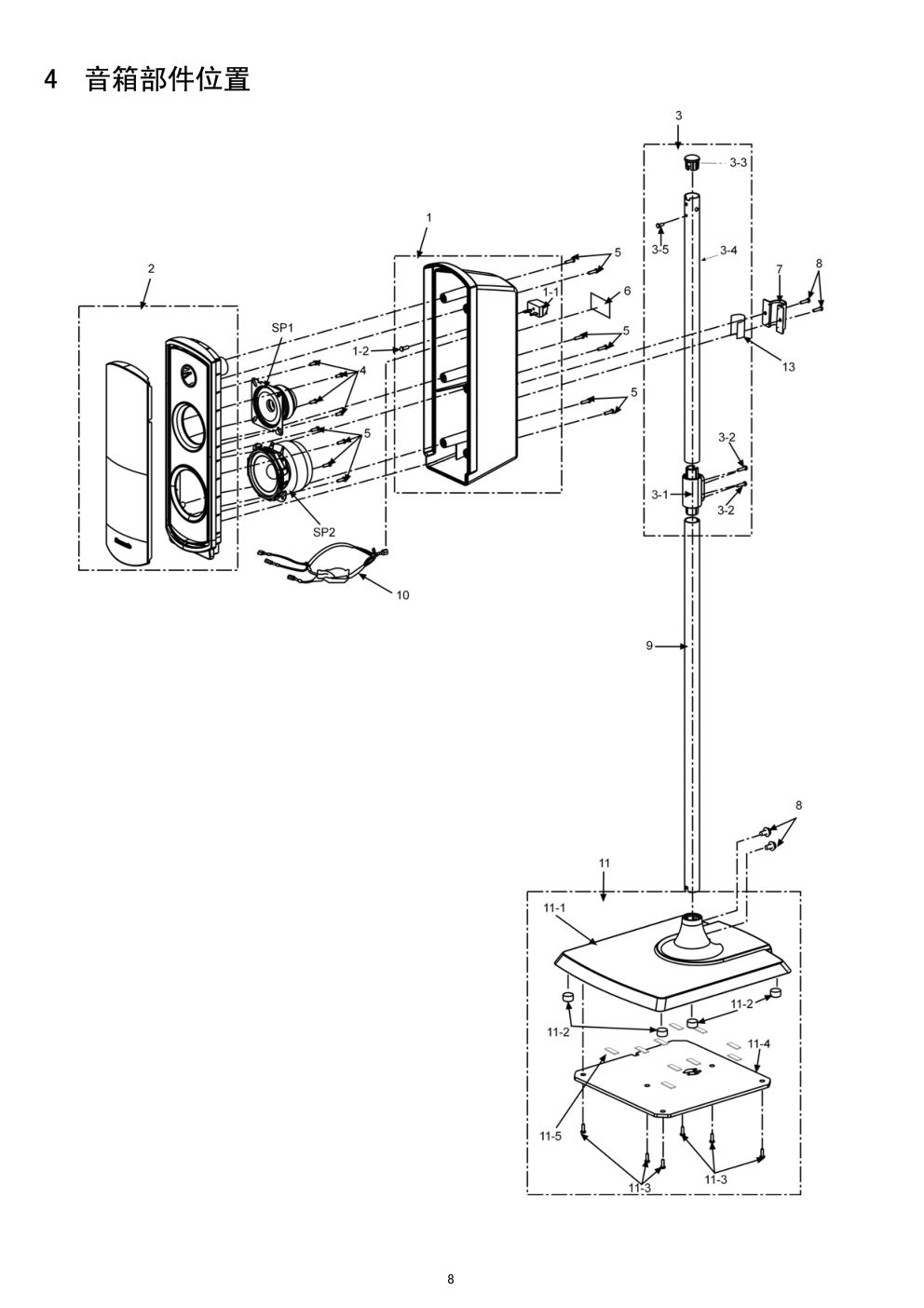

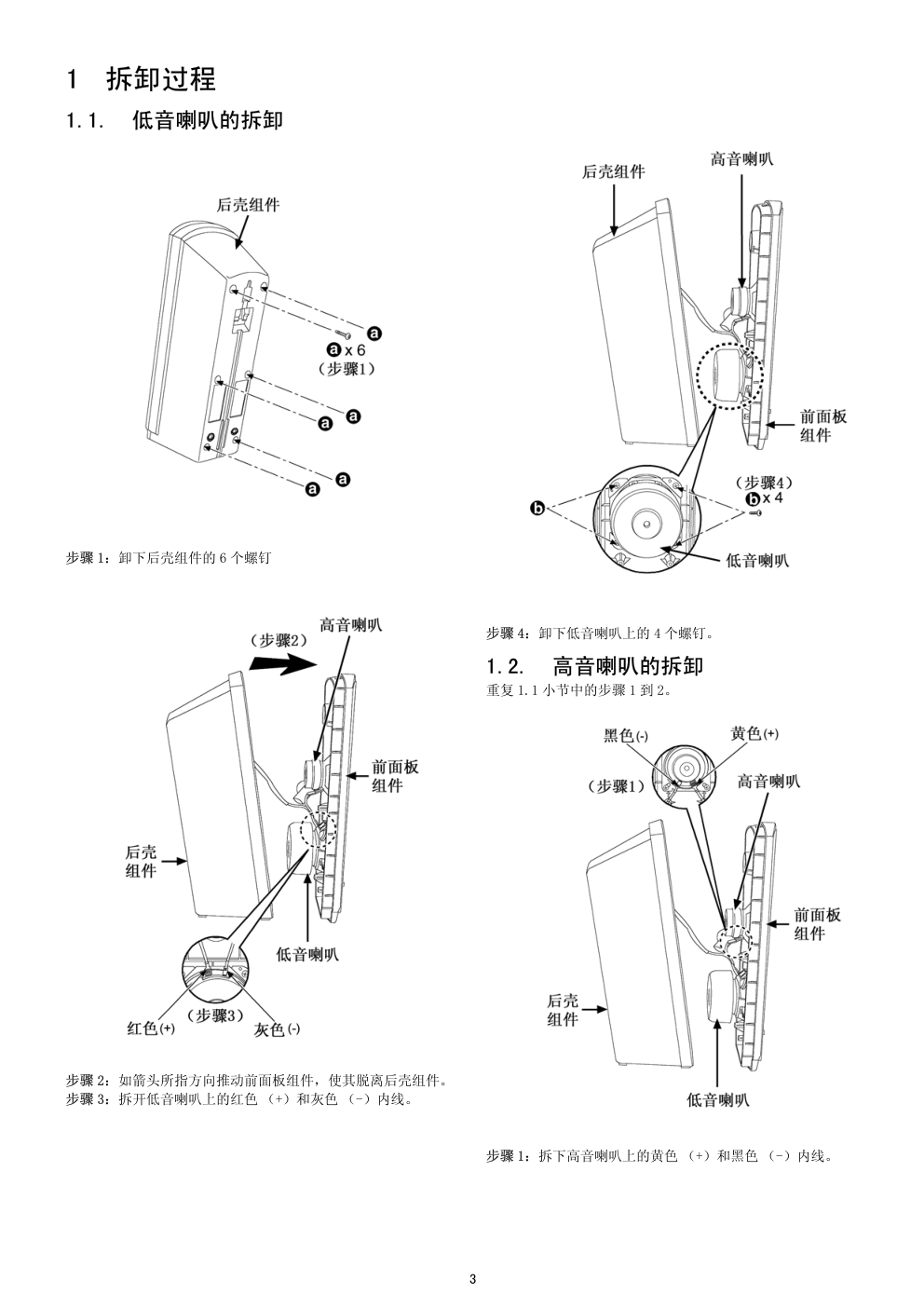

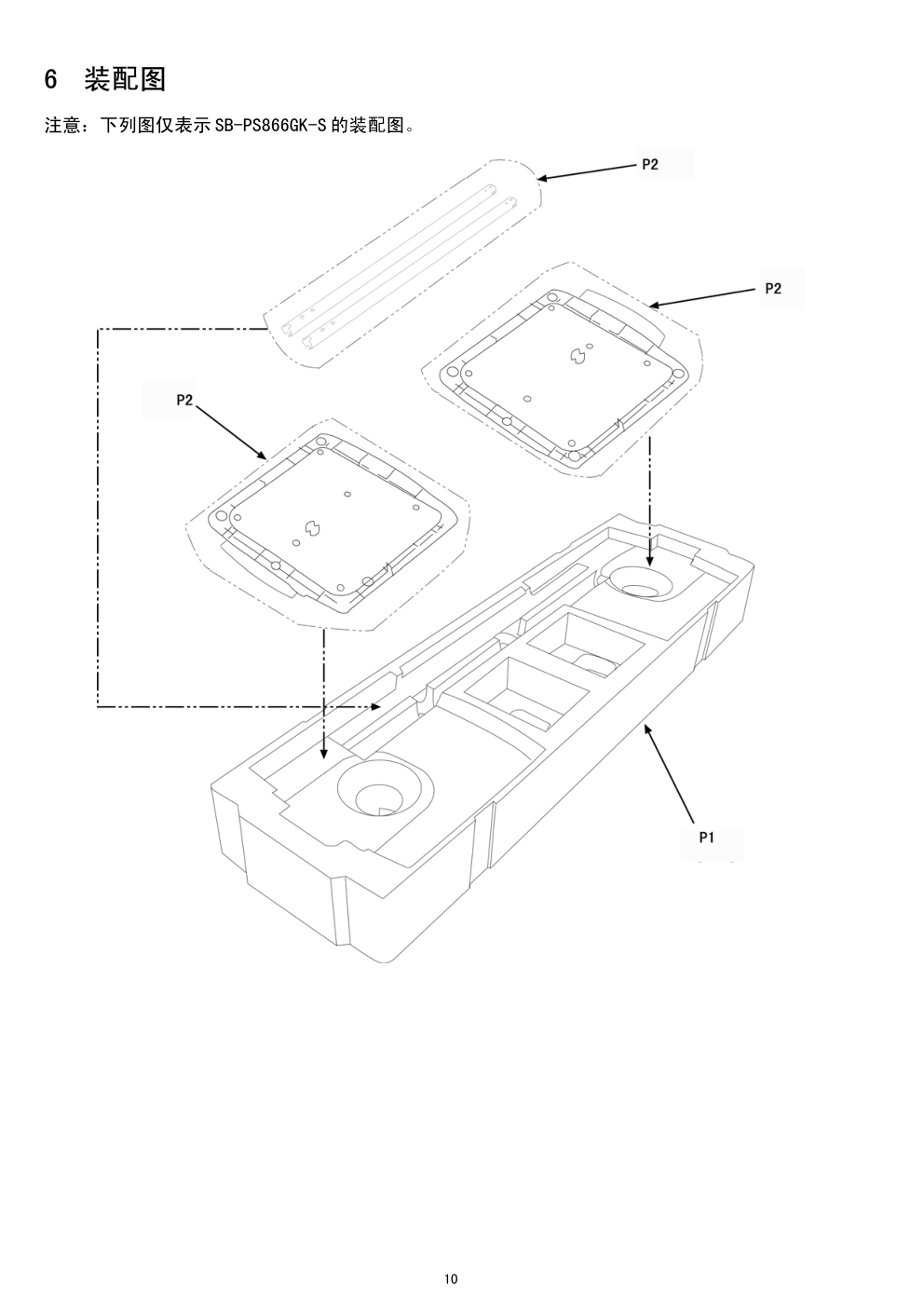

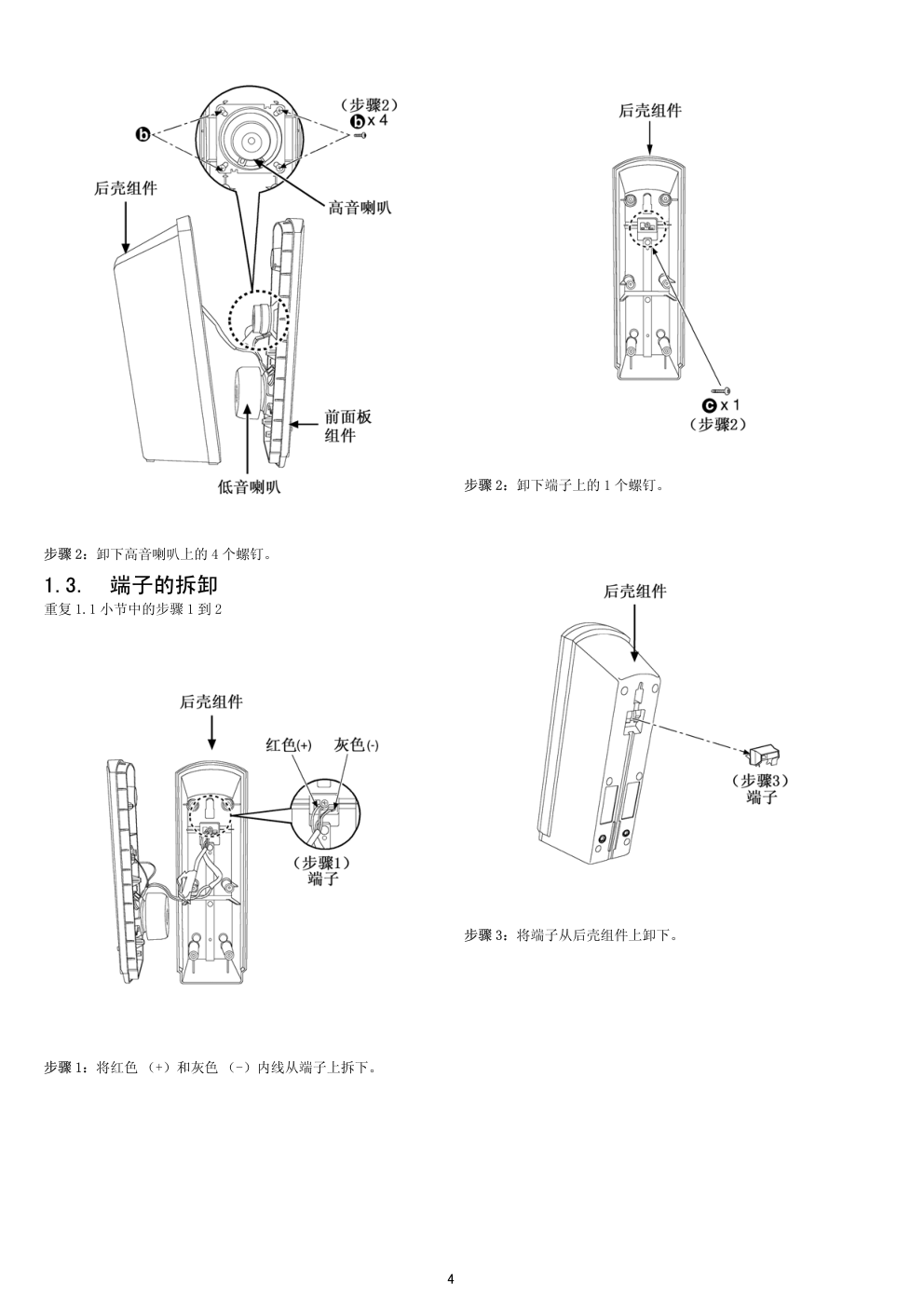

©2005 松下电器产业株式会社版权所有。 未经本公司许可而复制或分发者均属违法。 序号：CHD0507014CC 音响系统 SB-PS866GK SB-FS606GK SB-PS606GK 颜色 (S)... 银色 技术规格 类型 2 通道，2 音箱系统，低音反射型 重量 SB-PS866GK: 约 2.7 公斤 音箱 全频宽 6.5 x 1 厘米锥形 SB-FS/PS606GK: 约 2.81 公斤 全频宽 6 x 1 厘米环形 • 系统：SC-HT866GK-S 主机：SA-HT866GK-S 阻抗 SB-PS866GK: 4 欧姆 音箱系统：SB-HT866GK-S SB-FS/PS606GK: 6 欧姆 有源重低音音箱：SB-WA866GK-S 输入功率 SB-PS866GK:IEC 60 瓦 （最大） • 系统：SC-HT606GK-S 主机：SA-HT606GK-S SB-FS/PS606GK:IEC 66 瓦 （最大） 音箱系统：SB-HT606GK-S1 输出电压 81 分贝 / 瓦 （1 米） 无源重低音音箱：SB-W336GK-S 频率范围 80 赫兹 - 41 赫兹 （-16 分贝） 注意： 95 赫兹 - 40 赫兹 （-10 分贝） 1. 规格如有变更，恕不另行通知。 尺寸 （宽 x 高 x 深） 218 毫米 x 1080 毫米 x 243 毫米 2. 重量和尺寸为近似值。 2 目录 页数 页数 1 拆卸过程----------------------------------------- 3 1.1. 低音喇叭的拆卸 ---------------------------- 3 1.2. 高音喇叭的拆卸 ----------------------------- 3 1.3. 端子的拆卸 --------------------------------- 4 1.4. 钢管的拆卸 --------------------------------- 5 1.5. 底座的拆卸 --------------------------------- 6 2 音箱线的连接--------------------------------------7 3 电路连接图----------------------------------------7 4 音箱部件位置--------------------------------------8 5 维修部品表----------------------------------------9 6 装配图-------------------------------------------10 3 1 拆卸过程 1.1. 低音喇叭的拆卸 步骤 1：卸下后壳组件的 6 个螺钉 步骤 2：如箭头所指方向推动前面板组件，使其脱离后壳组件。 步骤 3：拆开低音喇叭上的红色 （+）和灰色 （-）内线。 步骤 4：卸下低音喇叭上的 4 个螺钉。 1.2. 高音喇叭的拆卸 重复 1.1 小节中的步骤 1 到 2。 步骤 1：拆下高音喇叭上的黄色 （+）和黑色 （-）内线。 4 步骤 2：卸下高音喇叭上的 4 个螺钉。 1.3. 端子的拆卸 重复 1.1 小节中的步骤 1 到 2 步骤 1：将红色 （+）和灰色 （-）内线从端子上拆下。 步骤 2：卸下端子上的 1 个螺钉。 步骤 3：将端子从后壳组件上卸下。 5 1.4. 钢管的拆卸 步骤 1：按箭头所指方向将银色 （-）和铜色 （+）内线从端子上 拆下。 步骤 2：拆下支架上的 2 个螺钉。 步骤 3：卸下钢管连接件上的 2 个螺钉。 步骤 4：按箭头所指方向将下钢管从上钢管上拆下。 步骤 5：按箭头所指方向将音箱线从外壳沟槽中拔出。 步骤 6：按箭头所指方向将音箱线从下钢管和底座组件中拔出。 6 步骤 7：卸下底座组件和下钢管连接的 2 个螺钉。 1.5. 底座的拆卸 重复 1.4 小节中的步骤 1 到 7。 步骤 1：按箭头所指方向将下钢管从底座组件上拆下。 步骤 2：拆下底座组件上的 6 个螺钉。 7 2 音箱线的连接 • 务必在连接 AC 电源线之前连接音箱线。 • 本机所使用的 HT866 音箱负载阻抗均为 4Ω，HT606 音箱负载阻抗均为 6Ω。 • 务必将右音箱与右端子连接；将左音箱与左端子连接。 1. 剥掉音箱线外壳，并绞紧中间的内线，确认缆线末端外壳已剥掉。（如果已经剥掉，将其在此拧紧。） 2. 将内线插入到本机后面板上，然后合上杠杆。 注意： • 为防止电路损坏，切勿将正极 （+）和负极 （-）音箱内线连接短路。 • 务必将正极 （铜色）内线与正极 （+）端子连接，负极 （银色）内线与负极 （-）端子连接。 连接不正确会损坏音箱。 3 电路连接图 8 4 音箱部件位置 5 维修部品表 · 重要安全注意事项： · 有(!)标记的零件具有安全方面的特殊性能。在更换零部件时，只能使用生产厂家 在零件清单中规定的零件。 间内将继续供货。供货的持续时间取决于具体部件的类型，并根据主要零件和产品的 最低保留时间决定。这段时间过后，该部件将不再供货。 · SB-PS866GK *1 SB-PS606/FS606GK *2 位号 品番 描述 备注 音箱部件 1 RFKHBPS866AK 后壳维修组件 1 1－1 K4CC02000006 音箱端子（红黑） 1 *1 1－1 K4BC02B00017 音箱端子 1 *2 1－2 XTB3+10GFJ 螺钉 1 2 RYPC0079 前面板组件 1 *1 2 RYPC0081 前面板组件 1 *2 3 RYQC0026 上钢管组件 1 *1 3 RYQC0028 上钢管组件 1 *2 3－1 RMRC0018 联接件A 1 3－2 XTB3+8JFJ 螺钉（固定钢管与钢管） 2 3－3 RGQC0035 孔塞 1 3－4 RMMC0006A-S 上钢管 1 3－5 XTB3+8FFJ 螺钉 1 4 XTB3+6GFJ 螺钉A 4 5 XTB3+10GFJ 螺钉 10 6 RQLCA0425-J 铭牌 1 *1 6 RQLCA0427-J-1 铭牌 1 *2 7 RFKNBPS866AS 联接件C 1 8 RYQX0202 音箱螺钉组件 1 9 RMMC0006B-S 下钢管 1 10 REXC0027 内线 1 11 RYQC0027 底座组件 1 11－1 RKUC0006-S 底座壳 1 11－2 RKAC0013 橡胶垫C 4 11－3 XSTW3+8PFJ 螺钉 6 11－4 RMAC0021 钢板 1 11－5 RMXC0031 底座壳橡胶垫 10 13 RMXC0030 联结件C毛毡 1 附属品 A1 SK-2468-639A 中置音箱音箱线（4M） 1 A2 SK-2468-639A 环绕音箱音箱线（11.5M） 2 包装品 P1 RPNC0106A PS/底座缓冲材（上） 1 P2 RPFC0049 底座组件包装袋 2 P2 RPFC0052-1 下钢管组件包装袋 1 P1 RPNC0106B PS/底座缓冲材（下） 1 P2 RPFC0051-1 上钢管组件包装袋 1 P2 RPFC0047-1 PS音箱包装袋 2 P2 RPFC0053 联接件C包装袋 1 P2 RPFC0044 螺钉包装袋 1 SP1 EAS6PH08L6 高音喇叭 1 SP2 EAS65P123A 低音喇叭 1 注意： · 标志(RTL)表示此零件有限定的保留时间。此部件的生产中止后，该零件在一段时 9 10 6 装配图 注意：下列图仅表示 SB-PS866GK-S 的装配图。
