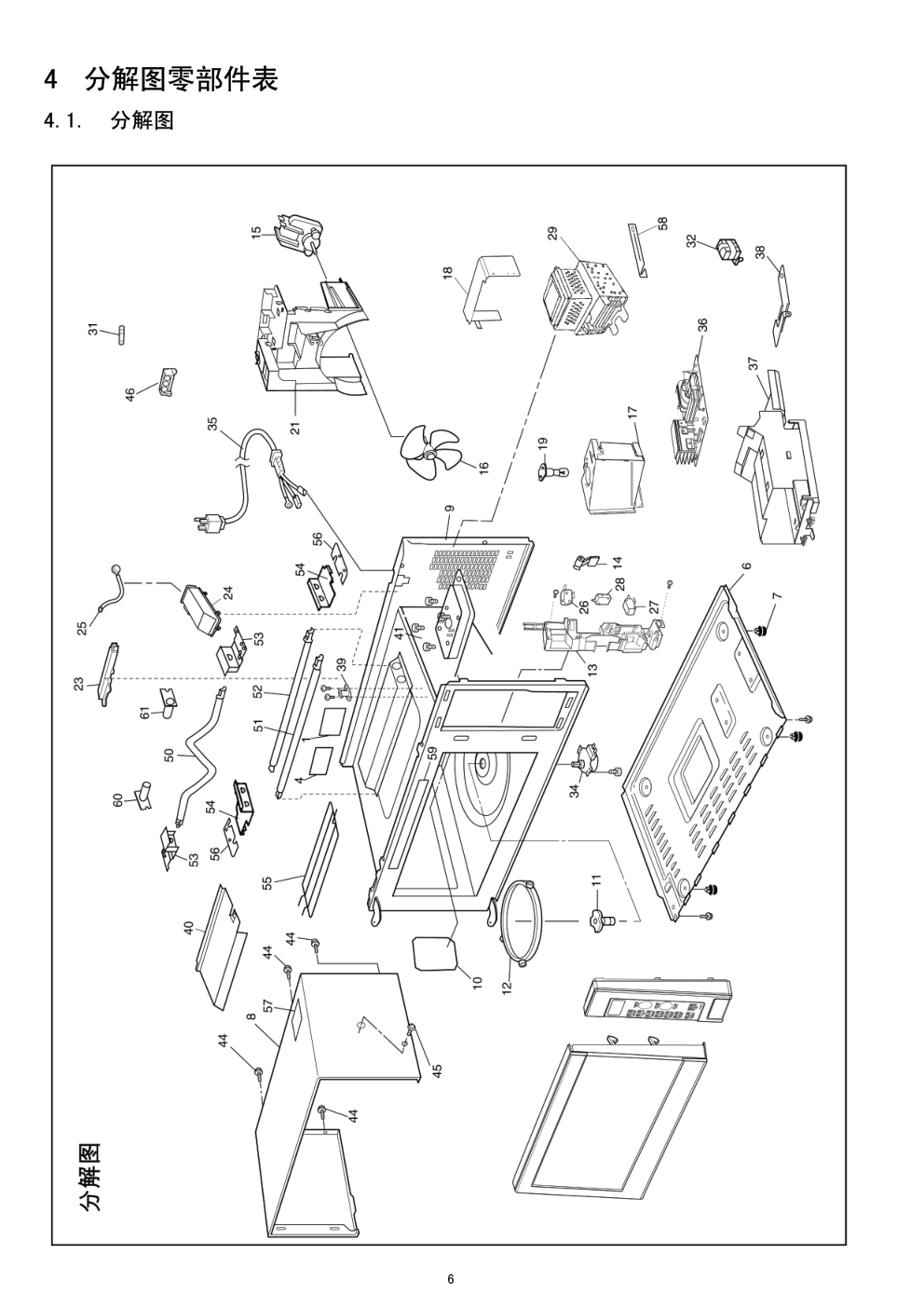

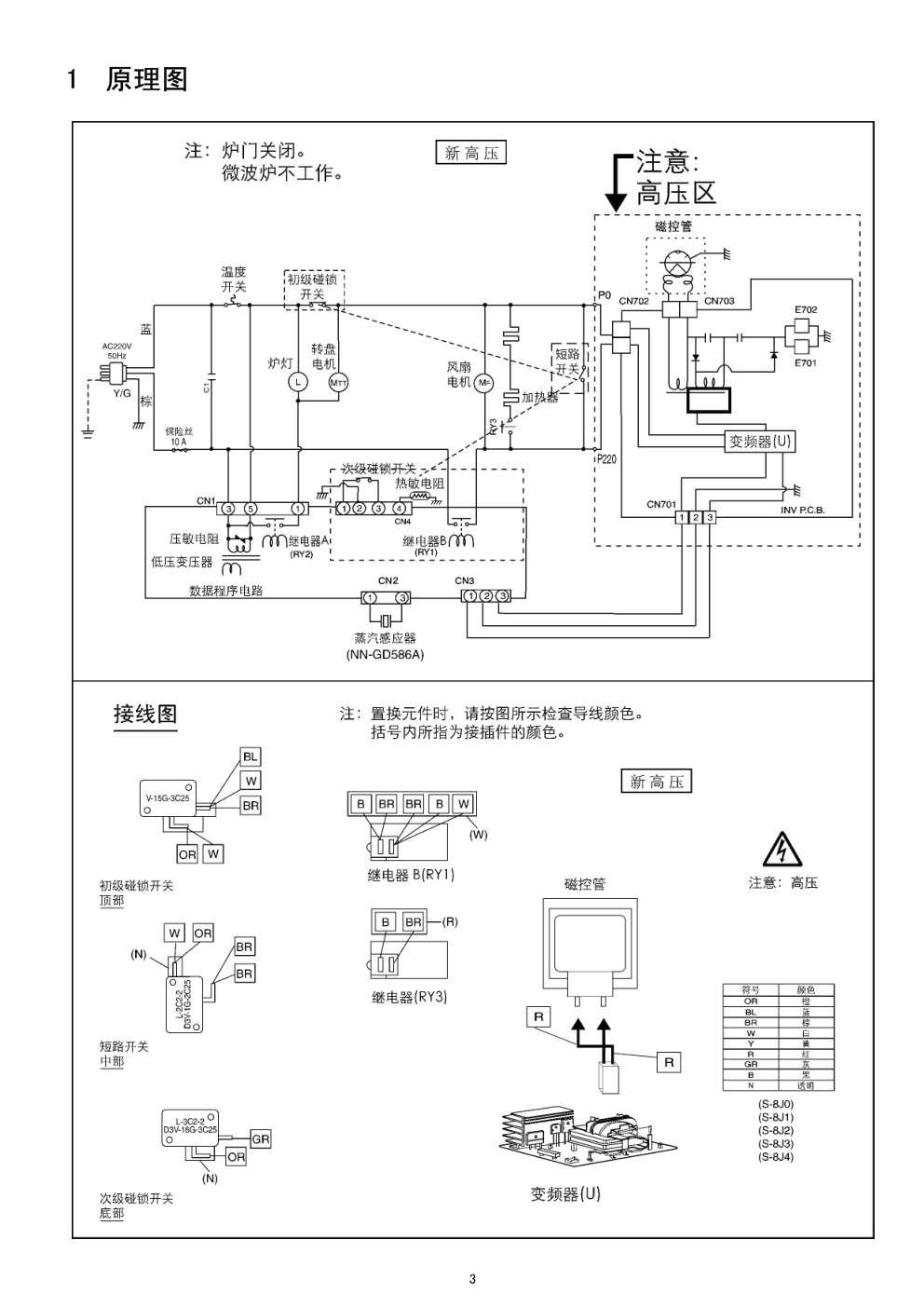

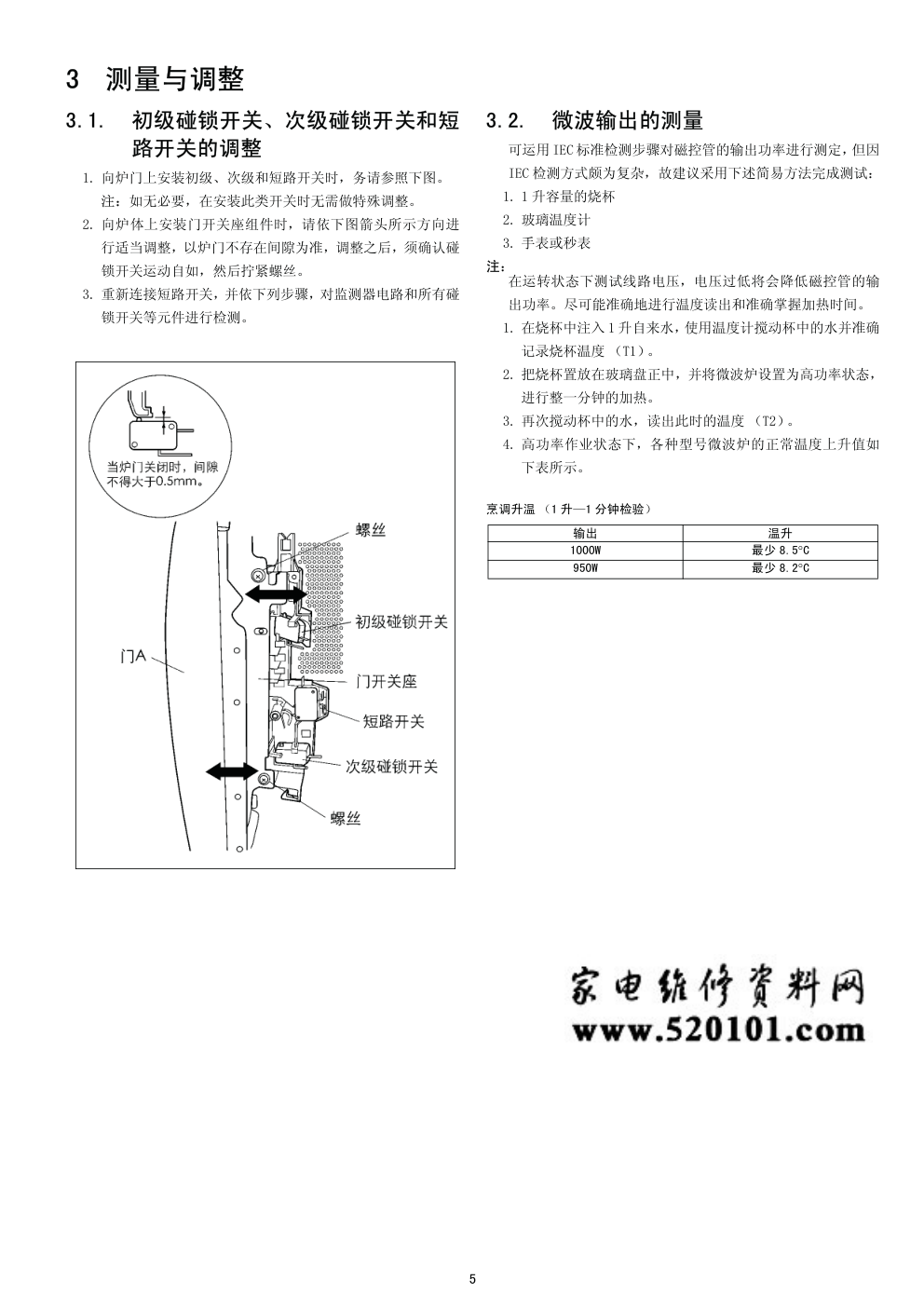

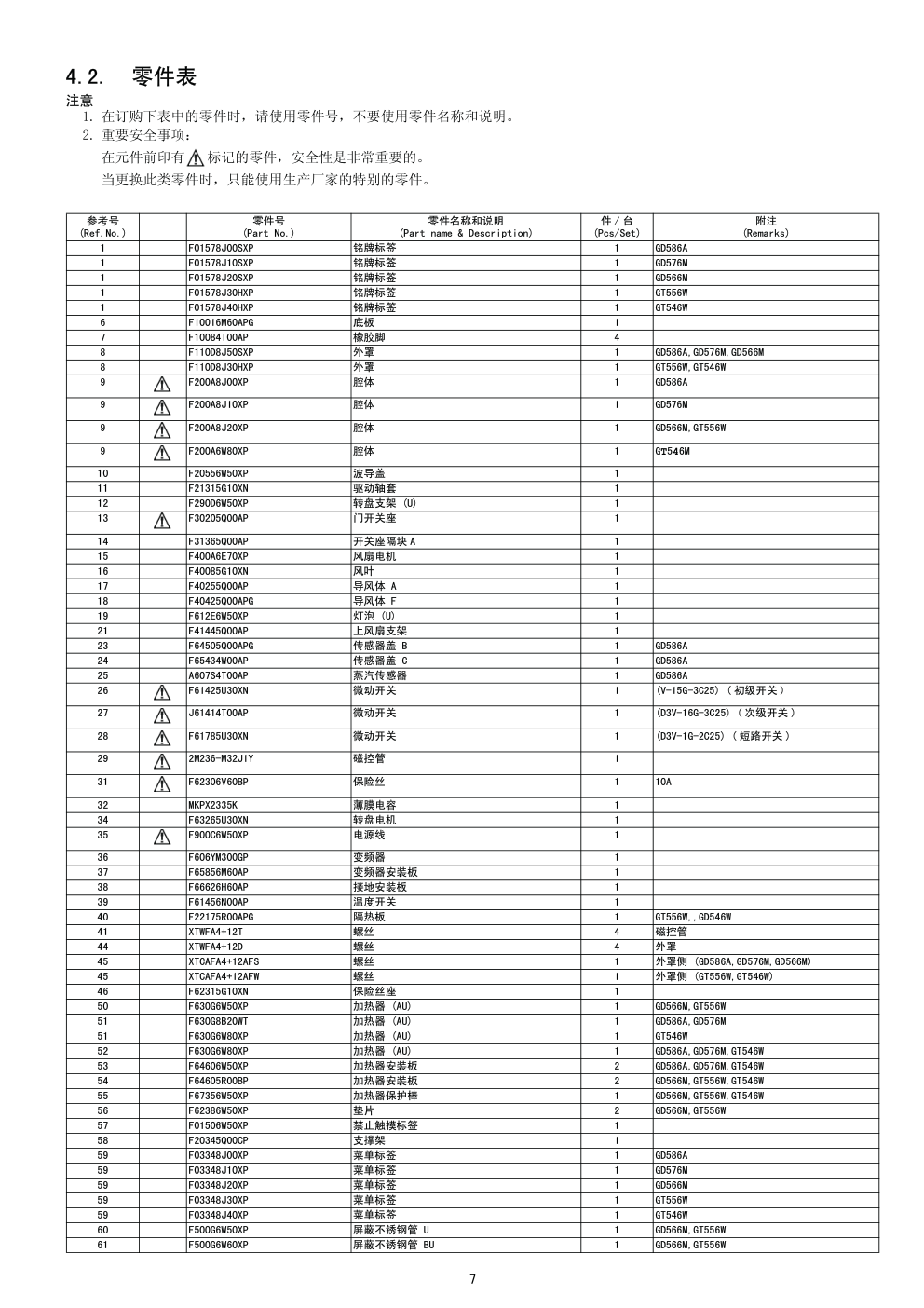

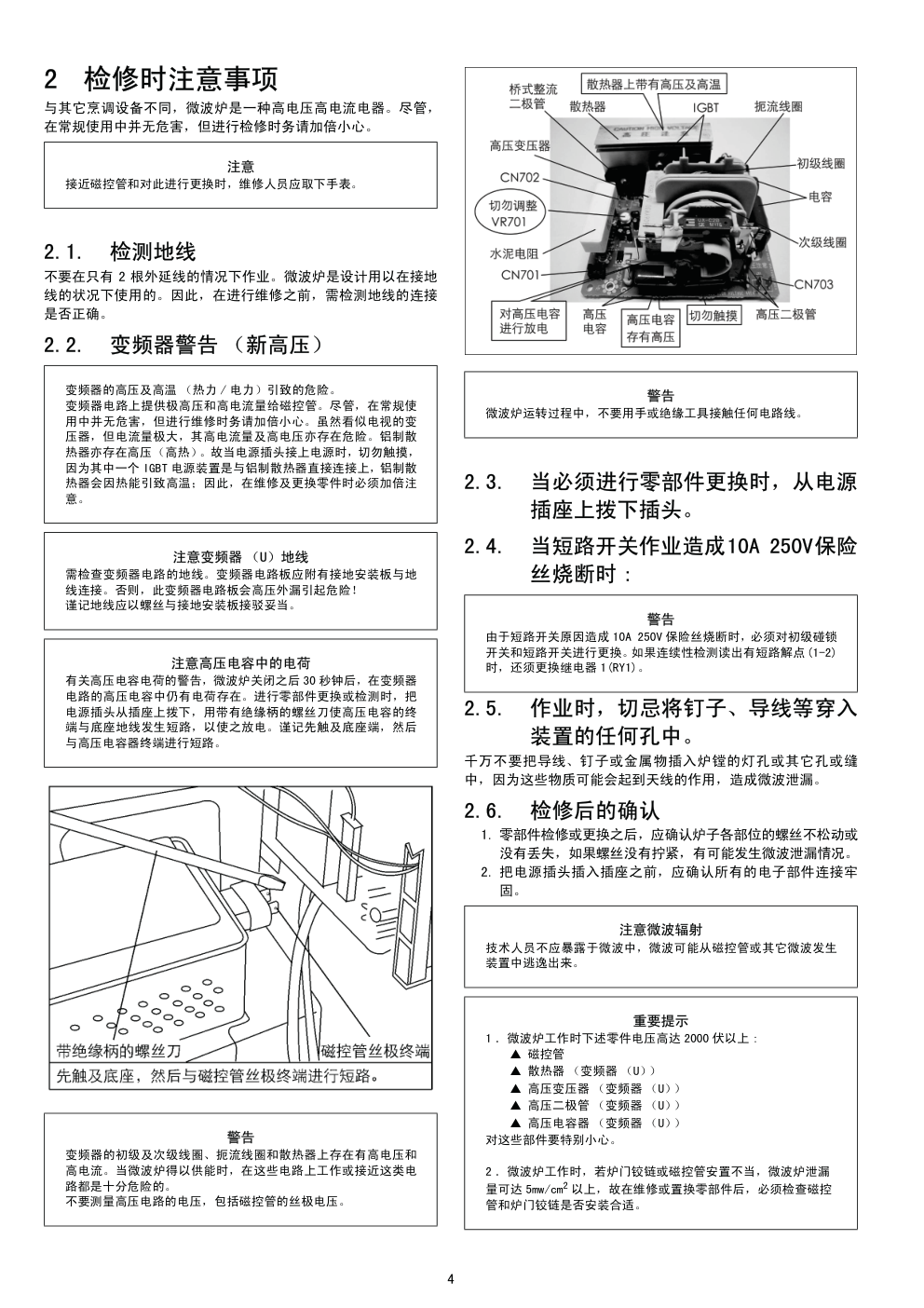

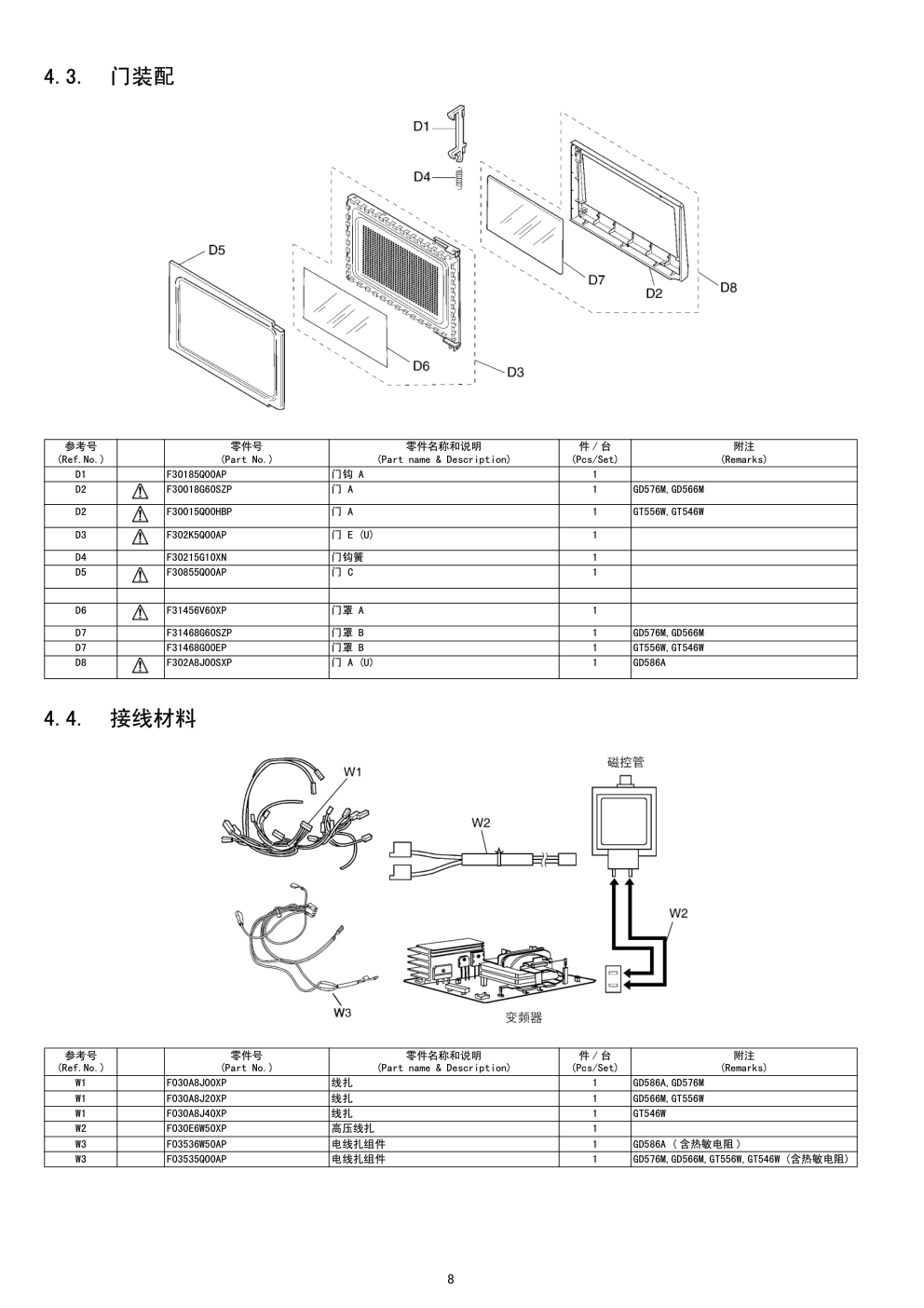

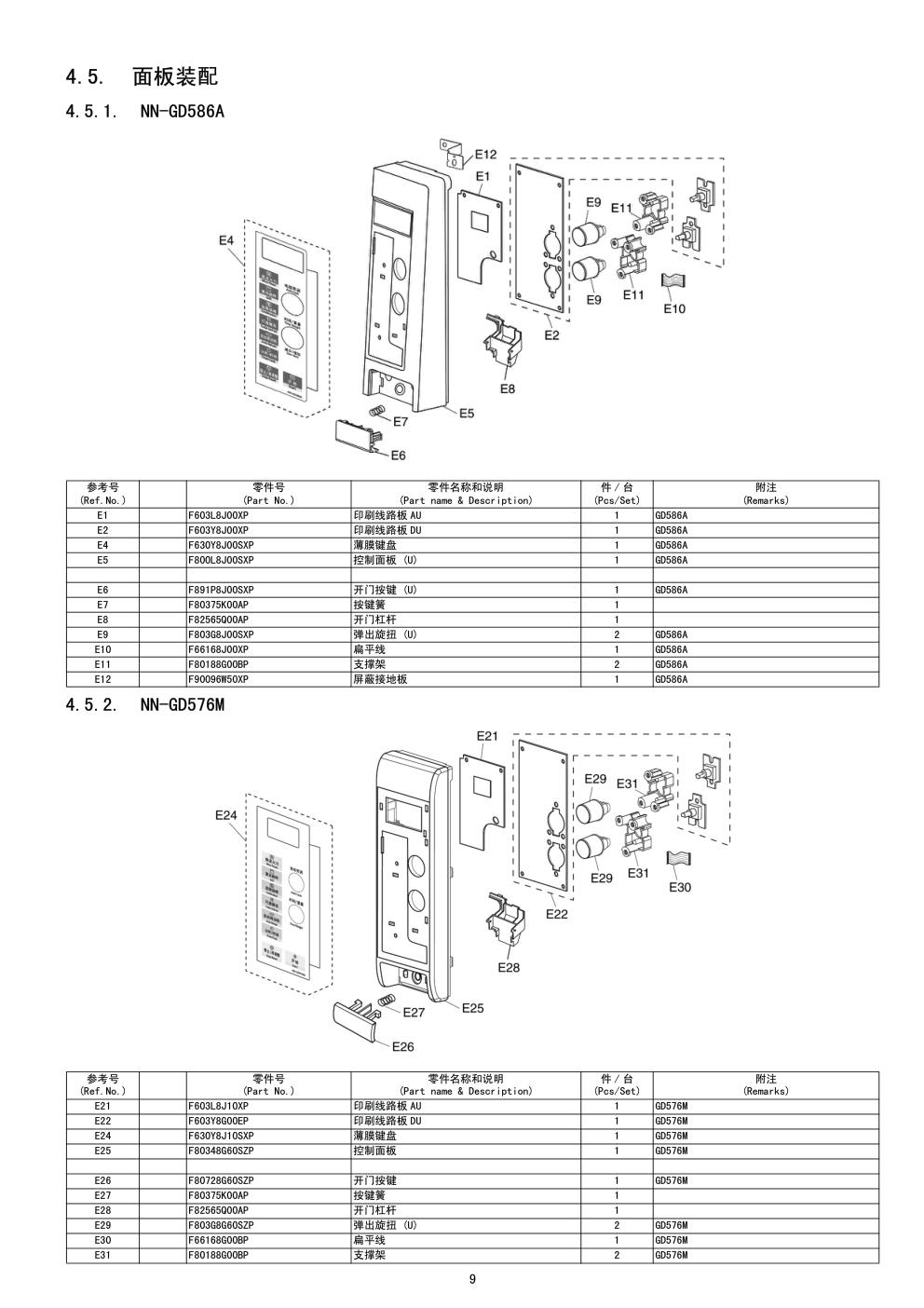

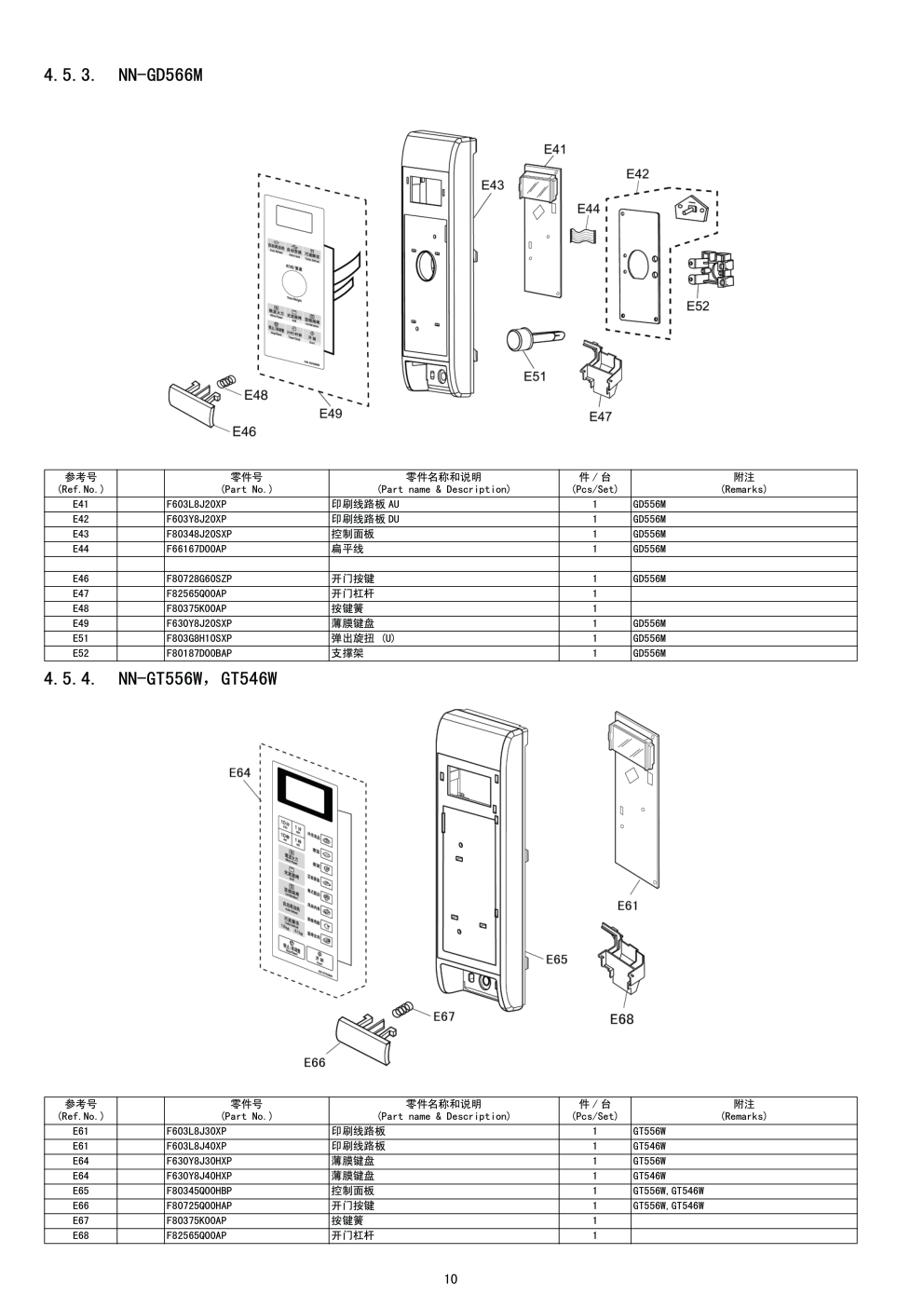

©2006 上海松下微波炉有限公司版权所有。 未经允许，私自翻印散发均属违法。 订货号：PHAMOS0607037A3 微波炉 NN-GD586A NN-GD576M NN-GD566M NN-GT556W NN-GT546W XPE （中国） 请将本手册与 NN-K583/K573/S563/S553( 订货号：SIMMC0306023C3) 维修手册一起储存及使用。 2 目录 页数 页数 1 原理图------------------------------------------- 3 2 检修时注意事项----------------------------------- 4 3 测量与调整--------------------------------------- 5 4 分解图零部件表------------------------------------6 5 数据电路原理图-----------------------------------12 3 1 原理图 4 2 检修时注意事项 与其它烹调设备不同，微波炉是一种高电压高电流电器。尽管， 在常规使用中并无危害，但进行检修时务请加倍小心。 2.1. 检测地线 不要在只有 2 根外延线的情况下作业。微波炉是设计用以在接地 线的状况下使用的。因此，在进行维修之前，需检测地线的连接 是否正确。 2.2. 变频器警告 （新高压） 2.3. 当必须进行零部件更换时，从电源 插座上拨下插头。 2.4. 当短路开关作业造成10A 250V保险 丝烧断时 : 2.5. 作业时，切忌将钉子、导线等穿入 装置的任何孔中。 千万不要把导线、钉子或金属物插入炉镗的灯孔或其它孔或缝 中，因为这些物质可能会起到天线的作用，造成微波泄漏。 2.6. 检修后的确认 1. 零部件检修或更换之后，应确认炉子各部位的螺丝不松动或 没有丢失，如果螺丝没有拧紧，有可能发生微波泄漏情况。 2. 把电源插头插入插座之前，应确认所有的电子部件连接牢 固。 注意 接近磁控管和对此进行更换时，维修人员应取下手表。 变频器的高压及高温 （热力 / 电力）引致的危险。 变频器电路上提供极高压和高电流量给磁控管。尽管，在常规使 用中并无危害，但进行维修时务请加倍小心。虽然看似电视的变 压器，但电流量极大，其高电流量及高电压亦存在危险。铝制散 热器亦存在高压（高热）。故当电源插头接上电源时，切勿触摸， 因为其中一个 IGBT 电源装置是与铝制散热器直接连接上，铝制散 热器会因热能引致高温；因此，在维修及更换零件时必须加倍注 意。 注意变频器 （U）地线 需检查变频器电路的地线。变频器电路板应附有接地安装板与地 线连接。否则，此变频器电路板会高压外漏引起危险！ 谨记地线应以螺丝与接地安装板接驳妥当。 注意高压电容中的电荷 有关高压电容电荷的警告，微波炉关闭之后 30 秒钟后，在变频器 电路的高压电容中仍有电荷存在。进行零部件更换或检测时，把 电源插头从插座上拨下，用带有绝缘柄的螺丝刀使高压电容的终 端与底座地线发生短路，以使之放电。谨记先触及底座端，然后 与高压电容器终端进行短路。 警告 变频器的初级及次级线圈、扼流线圈和散热器上存在有高电压和 高电流。当微波炉得以供能时，在这些电路上工作或接近这类电 路都是十分危险的。 不要测量高压电路的电压，包括磁控管的丝极电压。 警告 微波炉运转过程中，不要用手或绝缘工具接触任何电路线。 警告 由于短路开关原因造成 10A 250V 保险丝烧断时，必须对初级碰锁 开关和短路开关进行更换。如果连续性检测读出有短路解点(1-2) 时，还须更换继电器 1(RY1)。 注意微波辐射 技术人员不应暴露于微波中，微波可能从磁控管或其它微波发生 装置中逃逸出来。 重要提示 1 ．微波炉工作时下述零件电压高达 2000 伏以上 : � 磁控管 � 散热器 （变频器 （U）） � 高压变压器 （变频器 （U）） � 高压二极管 （变频器 （U）） � 高压电容器 （变频器 （U）） 对这些部件要特别小心。 2 ．微波炉工作时，若炉门铰链或磁控管安置不当，微波炉泄漏 量可达 5mw/cm2 以上，故在维修或置换零部件后，必须检查磁控 管和炉门铰链是否安装合适。 5 3 测量与调整 3.1. 初级碰锁开关、次级碰锁开关和短 路开关的调整 1. 向炉门上安装初级、次级和短路开关时，务请参照下图。 注：如无必要，在安装此类开关时无需做特殊调整。 2. 向炉体上安装门开关座组件时，请依下图箭头所示方向进 行适当调整，以炉门不存在间隙为准，调整之后，须确认碰 锁开关运动自如，然后拧紧螺丝。 3. 重新连接短路开关，并依下列步骤，对监测器电路和所有碰 锁开关等元件进行检测。 3.2. 微波输出的测量 可运用 IEC 标准检测步骤对磁控管的输出功率进行测定，但因 IEC 检测方式颇为复杂，故建议采用下述简易方法完成测试： 1. 1 升容量的烧杯 2. 玻璃温度计 3. 手表或秒表 注： 在运转状态下测试线路电压，电压过低将会降低磁控管的输 出功率。尽可能准确地进行温度读出和准确掌握加热时间。 1. 在烧杯中注入 1 升自来水，使用温度计搅动杯中的水并准确 记录烧杯温度 （T1）。 2. 把烧杯置放在玻璃盘正中，并将微波炉设置为高功率状态， 进行整一分钟的加热。 3. 再次搅动杯中的水，读出此时的温度 （T2）。 4. 高功率作业状态下，各种型号微波炉的正常温度上升值如 下表所示。 烹调升温 （1 升—1 分钟检验） 输出 温升 1000W 最少 8.5°C 950W 最少 8.2°C 6 4 分解图零部件表 4.1. 分解图 7 4.2. 零件表 注意 1. 在订购下表中的零件时，请使用零件号，不要使用零件名称和说明。 2. 重要安全事项： 在元件前印有 标记的零件，安全性是非常重要的。 当更换此类零件时，只能使用生产厂家的特别的零件。 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) 1 F01578J00SXP 铭牌标签 1 GD586A 1 F01578J10SXP 铭牌标签 1 GD576M 1 F01578J20SXP 铭牌标签 1 GD566M 1 F01578J30HXP 铭牌标签 1 GT556W 1 F01578J40HXP 铭牌标签 1 GT546W 6 F10016M60APG 底板 1 7 F10084T00AP 橡胶脚 4 8 F110D8J50SXP 外罩 1 GD586A,GD576M,GD566M 8 F110D8J30HXP 外罩 1 GT556W,GT546W 9 F200A8J00XP 腔体 1 GD586A 9 F200A8J10XP 腔体 1 GD576M 9 F200A8J20XP 腔体 1 GD566M,GT556W 9 F200A6W80XP 腔体 1 GT546M 10 F20556W50XP 波导盖 1 11 F21315G10XN 驱动轴套 1 12 F290D6W50XP 转盘支架 (U) 1 13 F30205Q00AP 门开关座 1 14 F31365Q00AP 开关座隔块 A 1 15 F400A6E70XP 风扇电机 1 16 F40085G10XN 风叶 1 17 F40255Q00AP 导风体 A 1 18 F40425Q00APG 导风体 F 1 19 F612E6W50XP 灯泡 (U) 1 21 F41445Q00AP 上风扇支架 1 23 F64505Q00APG 传感器盖 B 1 GD586A 24 F65434W00AP 传感器盖 C 1 GD586A 25 A607S4T00AP 蒸汽传感器 1 GD586A 26 F61425U30XN 微动开关 1 (V-15G-3C25) ( 初级开关 ) 27 J61414T00AP 微动开关 1 (D3V-16G-3C25) ( 次级开关 ) 28 F61785U30XN 微动开关 1 (D3V-1G-2C25) ( 短路开关 ) 29 2M236-M32J1Y 磁控管 1 31 F62306V60BP 保险丝 1 10A 32 MKPX2335K 薄膜电容 1 34 F63265U30XN 转盘电机 1 35 F900C6W50XP 电源线 1 36 F606YM300GP 变频器 1 37 F65856M60AP 变频器安装板 1 38 F66626H60AP 接地安装板 1 39 F61456N00AP 温度开关 1 40 F22175R00APG 隔热板 1 GT556W,,GD546W 41 XTWFA4+12T 螺丝 4 磁控管 44 XTWFA4+12D 螺丝 4 外罩 45 XTCAFA4+12AFS 螺丝 1 外罩侧 (GD586A,GD576M,GD566M) 45 XTCAFA4+12AFW 螺丝 1 外罩侧 (GT556W,GT546W) 46 F62315G10XN 保险丝座 1 50 F630G6W50XP 加热器 (AU) 1 GD566M,GT556W 51 F630G8B20WT 加热器 (AU) 1 GD586A,GD576M 51 F630G6W80XP 加热器 (AU) 1 GT546W 52 F630G6W80XP 加热器 (AU) 1 GD586A,GD576M,GT546W 53 F64606W50XP 加热器安装板 2 GD586A,GD576M,GT546W 54 F64605R00BP 加热器安装板 2 GD566M,GT556W,GT546W 55 F67356W50XP 加热器保护棒 1 GD566M,GT556W,GT546W 56 F62386W50XP 垫片 2 GD566M,GT556W 57 F01506W50XP 禁止触摸标签 1 58 F20345Q00CP 支撑架 1 59 F03348J00XP 菜单标签 1 GD586A 59 F03348J10XP 菜单标签 1 GD576M 59 F03348J20XP 菜单标签 1 GD566M 59 F03348J30XP 菜单标签 1 GT556W 59 F03348J40XP 菜单标签 1 GT546W 60 F500G6W50XP 屏蔽不锈钢管 U 1 GD566M,GT556W 61 F500G6W60XP 屏蔽不锈钢管 BU 1 GD566M,GT556W 8 4.3. 门装配 4.4. 接线材料 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) D1 F30185Q00AP 门钩 A 1 D2 F30018G60SZP 门 A 1 GD576M,GD566M D2 F30015Q00HBP 门 A 1 GT556W,GT546W D3 F302K5Q00AP 门 E (U) 1 D4 F30215G10XN 门钩簧 1 D5 F30855Q00AP 门 C 1 D6 F31456V60XP 门罩 A 1 D7 F31468G60SZP 门罩 B 1 GD576M,GD566M D7 F31468G00EP 门罩 B 1 GT556W,GT546W D8 F302A8J00SXP 门 A (U) 1 GD586A 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) W1 F030A8J00XP 线扎 1 GD586A,GD576M W1 F030A8J20XP 线扎 1 GD566M,GT556W W1 F030A8J40XP 线扎 1 GT546W W2 F030E6W50XP 高压线扎 1 W3 F03536W50AP 电线扎组件 1 GD586A ( 含热敏电阻 ) W3 F03535Q00AP 电线扎组件 1 GD576M,GD566M,GT556W,GT546W (含热敏电阻) 9 4.5. 面板装配 4.5.1. NN-GD586A 4.5.2. NN-GD576M 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) E1 F603L8J00XP 印刷线路板 AU 1 GD586A E2 F603Y8J00XP 印刷线路板 DU 1 GD586A E4 F630Y8J00SXP 薄膜键盘 1 GD586A E5 F800L8J00SXP 控制面板 (U) 1 GD586A E6 F891P8J00SXP 开门按键 (U) 1 GD586A E7 F80375K00AP 按键簧 1 E8 F82565Q00AP 开门杠杆 1 E9 F803G8J00SXP 弹出旋扭 (U) 2 GD586A E10 F66168J00XP 扁平线 1 GD586A E11 F80188G00BP 支撑架 2 GD586A E12 F90096W50XP 屏蔽接地板 1 GD586A 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) E21 F603L8J10XP 印刷线路板 AU 1 GD576M E22 F603Y8G00EP 印刷线路板 DU 1 GD576M E24 F630Y8J10SXP 薄膜键盘 1 GD576M E25 F80348G60SZP 控制面板 1 GD576M E26 F80728G60SZP 开门按键 1 GD576M E27 F80375K00AP 按键簧 1 E28 F82565Q00AP 开门杠杆 1 E29 F803G8G60SZP 弹出旋扭 (U) 2 GD576M E30 F66168G00BP 扁平线 1 GD576M E31 F80188G00BP 支撑架 2 GD576M 10 4.5.3. NN-GD566M 4.5.4. NN-GT556W，GT546W 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) E41 F603L8J20XP 印刷线路板 AU 1 GD556M E42 F603Y8J20XP 印刷线路板 DU 1 GD556M E43 F80348J20SXP 控制面板 1 GD556M E44 F66167D00AP 扁平线 1 GD556M E46 F80728G60SZP 开门按键 1 GD556M E47 F82565Q00AP 开门杠杆 1 E48 F80375K00AP 按键簧 1 E49 F630Y8J20SXP 薄膜键盘 1 GD556M E51 F803G8H10SXP 弹出旋扭 (U) 1 GD556M E52 F80187D00BAP 支撑架 1 GD556M 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) E61 F603L8J30XP 印刷线路板 1 GT556W E61 F603L8J40XP 印刷线路板 1 GT546W E64 F630Y8J30HXP 薄膜键盘 1 GT556W E64 F630Y8J40HXP 薄膜键盘 1 GT546W E65 F80345Q00HBP 控制面板 1 GT556W,GT546W E66 F80725Q00HAP 开门按键 1 GT556W,GT546W E67 F80375K00AP 按键簧 1 E68 F82565Q00AP 开门杠杆 1 11 4.6. 包装和附件 4.7. 变频器 (F606YM300GP) 主要零件表 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) P1 F00038J00XP 操作说明书 1 GD586A,GD576M P1 F00038J20XP 操作说明书 1 GD566M P1 F00038J30XP 操作说明书 1 GT556W,GT546W P2 F01028J00SXP 包装箱 1 GD586A P2 F01028J10SXP 包装箱 1 GD576M P2 F01028J20SXP 包装箱 1 GD566M P2 F01028J30HXP 包装箱 1 GT556W P2 F01028J40HXP 包装箱 1 GT546W P3 F01046W50XP 泡沫上衬垫 1 GD586A P3 F01045Q00AP 泡沫上衬垫 1 GD576M,GD566M,GT556W,GT546W P4 F01056W50XP 泡沫下衬垫 1 GD586A P4 F01055Q00AP 泡沫下衬垫 1 GD576M,GD566M,GT556W,GT546W P5 F01068100XN 大塑料袋 1 P6 F01078J00XN 门防护膜 1 P7 F06015Q00AP 玻璃盘 1 P8 F01924T00AP 防护纸 1 GD586A,GD576M,GD566M P9 F01085R00AP 烧烤架纸夹 1 P12 F060V5U00XN 烧烤架 1 P14 F000B6W50XP 烹调指南 1 GD586A,GD576M P14 F000B6D50XP 烹调指南 1 GD556M,GT556W,GT546W P15 F01566W50XP 操作注意书 1 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) Q701 A691EM300GP 功率晶体管 (IGBT) 1 Q702 功率晶体管 (IGBT) 1 C701 ECWF5184N300 薄膜电容 1 C702 ECQE2505T869 薄膜电容 1 C703 ECWF2395N632 薄膜电容 1 DB701 B0FBBS000001 桥式整流二极管 1 L701 F5020M300GP 扼流线圈 1 R702 D0CM352JA002 水泥电阻 1 T701 A609AM300GP 变压器 1 ( 含 D701, D702, C706, C707) D701, D702 B0FBAZ000001 二极管 2 12 5 数据电路原理图 5.1. NN-GD586A 13 14 5.2. NN-GD576M 15 16 5.3. NN-GD566M 17 18 5.4. NN-GT556W 19 20 5.5. NN-GT546W 21 22 5.6. 数据电路表 5.6.1. NN-GD586A/GD576M 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) BZ310 L0DDEA000014 蜂鸣器 1 2.0KHz C320,C321 F1H1H12200008 贴片电容 2 22PF/50V C80-C83,C221 F1H1H103A220 贴片电容 6 0.01μF/50V C484,C486 F1H1H103A220 贴片电容 2 0.01μF/50V (GD586A) C481 F1H1H473A220 贴片电容 1 0.047μF/50V (GD586A) C12,C222,C340,C440 F1H1E104A030 贴片电容 4 0.1μF/25V C223,C224 F1H1A105A019 贴片电容 2 1μF/10V C40-C44,C47,C48,C330,C331 F1H1H102A219 贴片电容 9 1000PF/50V C343 F1H1H1010005 贴片电容 1 100PF/50V C10 AECETK1V561B AL 电解电容 1 560μF/35V C13 AECETS1C220B AL 电解电容 1 22μF/16V C482 AECETS1H010B AL 电解电容 1 1μF/50V (GD586A) C483 AECETS1HR47B AL 电解电容 1 0.47μF/50V (GD586A) C485 AECETS1H2R2B AL 电解电容 1 2.2μF/50V (GD586A) CN1 K1KA03AA0115 接插件 1 CN2 K1KA03A00299 接插件 1 3 Pin (GD586A) CN3 F03524U00AP 变频器电线组件 1 (GD586A) CN3 F03526P40AG 变频器电线组件 1 (GD576M) CN4 K1KA04AA0086 接插件 1 4 Pin CN5 K1MN19B00043 接插件 1 19 Pin CN6 K1MN19A00024 接插件 1 19 Pin CN7 K1MN07BA0072 接插件 1 CN8,CN9 F03547B40AP 连接线 2 3 Pin CN10,CN11 F03547B40AP 连接线 2 (GD586A) CN10,CN11 F03546Z20AP 电线组件 A 2 (GD576M) CX320 H0D800400022 水晶晶振 1 8MHz DISP110 L5AAAFD00027 LCD 1 (GD586A) DISP110 L5AAAFD00031 LCD 1 (GD576M) DISP1 HOLDER F66175W00AP 显示管座 1 (GD586A) DISP1 HOLDER F66175E40XN 显示管座 1 (GD576M) F67525E40XN 扩散片 1 D10-D13 B0EAKT000025 二极管 4 D40,D220-D224,D226-D228 MA2C19600E 二极管 8 D25 D4EAY511A036 压敏电阻 1 510V D26,D27 D4EAY112A036 压敏电阻 2 1100V D180-D189 B3ACB0000065 贴片发光二极管 10 IC1 MN101C54AHW 大规模集成电路 1 IC480 C0ABBA000230 IC 1 (GD586A) Q226 UNR211100L 贴片数码晶体管 1 Q181,Q220,Q222,Q225 2SD0601A0L 贴片晶体管 4 Q182,Q223,Q224 UNR221M00L 贴片晶体管 3 Q227 2SB709A0L 贴片晶体管 1 Q10,Q180 B1BAAJ000003 晶体管 2 R181,R320 D0GB220JA072 贴片电阻 2 22Ω,1/10W,5% R182,R183 D0GB101JA069 贴片电阻 2 100Ω,1/10W,5% R80,R81,R84,R85 D0GB102JA071 贴片电阻 4 1K,1/10W,5% R220,R222,R223,R226,R231 D0GB222JA072 贴片电阻 5 2.2K,1/10W,5% R310 D0GB332JA072 贴片电阻 1 3.3K,1/10W,5% R360 D0GB472JA072 贴片电阻 1 4.7KΩ,1/10W,5% R480,R481 D0GB472JA072 贴片电阻 2 4.7K,1/10W,5% (GD586A) R440 D0GB512JA072 贴片电阻 1 5.1K,1/10W,5% R82,R83,R86,R87,R224,R230 D0GB103JA072 贴片电阻 6 10K,1/10W,5% R490,R492 D0GB103JA072 贴片电阻 2 10K,1/10W,5% (GD586A) R330 D0GB333JA070 贴片电阻 1 33K,1/10W,5% R232 D0GB363JA072 贴片电阻 1 36K,1/10W,5% R487 D0GB433JA072 贴片电阻 1 43KΩ,1/10W,5% (GD586A) R13,R221,R227,R228,R233,R342,R 343 D0GB104JA068 贴片电阻 7 100K,1/10W,5% R483,R484,R489 D0GB105JA071 贴片电阻 3 1MΩ,1/10W,5% (GD586A) R485 D0GB154JA068 贴片电阻 1 150KΩ,1/10W,5% (GD586A) R488,R491 D0GB202JA071 贴片电阻 2 2KΩ,1/10W,5% (GD586A) R225,R331,R441 D0GB471JA069 贴片电阻 3 470Ω,1/10W,5% R486 D0GB684JA068 贴片电阻 1 680KΩ,1/10W,5% (GD586A) R10,R11,R211 D0AE102JA155 碳膜电阻 3 1K,1/4W,5% R12,R180 D0AE103JA155 碳膜电阻 2 10K,1/4W,5% R290 D0AE104JA155 碳膜电阻 1 100K,1/4W,5% RY1,RY3 AEBGJQC25F18 继电器 2 RY2 K6B1AZA00011 继电器 1 T10 G4C3AAH00008 低压变压器 1 ZD10 B0BA5R600016 稳压二极管 1 RE80,RE81 EVEJ1HF2224B 旋转编码器 2 23 5.6.2. NN-GD566M 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) BZ210 L0DDEA000014 蜂鸣器 1 2.0KHz C320,C321 F1H1H12200008 贴片电容 2 22PF/50V C352 F1H1H1010005 贴片电容 1 100PF/50V C40-C48,C330,C331 F1H1H102A219 贴片电容 11 1000PF/50V C80,C81,C222,C228 F1H1H103A220 贴片电容 4 0.01μF/50V C15,C223,C350,C441 F1H1E104A030 贴片电容 4 0.1μF/25V C220,C221 F1H1A105A019 贴片电容 2 1μF/50V C10 AECETK1V561B AL 电解电容 1 560μF/35V C16 AECETS1C220B AL 电解电容 1 22μF/16V CN1 K1KA03AA0115 接插件 1 CN3 F03524U50AP 变频器电线组件 1 CN4 K1KA04AA0086 接插件 1 4 Pin CN6 K1MN17A00001 接插件 1 17Pin CN7 K1MN17B00053 接插件 1 17Pin CN8 K1MN09BA0072 接插件 1 CN9 F03547B40AP 接插件 1 3 Pin CX320 H0D800400022 水晶晶振 1 8MHz IC1 MN101C54AHW 大规模集成电路 1 DISP110 L5AAAFD00026 LCD 1 DISPL1 F66175E40XN 显示管座 1 F67525E40XN 扩散片 1 Q181,Q220,Q225 2SD0601A0L 贴片晶体管 3 Q221 2SB0709A0L 贴片晶体管 1 Q222 UNR211100L 贴片数码晶体管 1 Q182,Q210,Q223,Q230 UNR221M00L 贴片晶体管 4 Q10,Q180 B1BAAJ000003 晶体管 2 D180-D189 B3ACB0000065 贴片发光二极管 10 D40,D220-D224,D227 B0AACK000004 二极管 7 D10,D11,D12,D13 B0EAKT000025 二极管 4 D25 D4EAY511A036 压敏电阻 1 510V D26,D27 D4EAY112A036 压敏电阻 2 1100V R182,R183 D0GB101JA069 贴片电阻 2 100Ω,1/10W,5% R82,R83,R442 D0GB102JA071 贴片电阻 3 1KΩ,1/10W,5% R80,R81,R223,R225 D0GB103JA072 贴片电阻 4 10KΩ,1/10W,5% R13,R221,R228,R230,R352.R353 D0GB104JA068 贴片电阻 6 100KΩ,1/10W,5% R181,R320 D0GB220JA072 贴片电阻 2 22Ω,1/10W,5% R220,R224,R226,R229 D0GB222JA072 贴片电阻 4 2.2KΩ,1/10W,5% R210 D0GB332JA072 贴片电阻 1 3.3KΩ,1/10W,5% R441 D0GB512JA072 贴片电阻 1 5.1KΩ,1/10W,5% R330 D0GB333JA070 贴片电阻 1 33KΩ,1/10W,5% R222 D0GB363JA072 贴片电阻 1 36K,1/10W,5% R227,R331 D0GB471JA069 贴片电阻 2 470Ω,1/10W,5% R360 D0GB472JA072 贴片电阻 1 4.7KΩ,1/10W,5% R11,R16,R211 D0AE102JA155 碳膜电阻 3 1KΩ,1/4W,5% R12,R180 D0AE103JA155 碳膜电阻 2 10KΩ,1/4W,5% R290 D0AE104JA155 碳膜电阻 1 100KΩ,1/4W,5% ZD10 B0BA5R600016 稳压二极管 1 RY1,RY3 AEBGJQC25F18 继电器 2 RY2 K6B1AZA00011 继电器 1 T10 G4C3AAH00008 低压变压器 1 RE80 EVEJ1HF2224B 旋转编码器 1 24 5.6.3. NN-GT556W 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) BZ310 L0DDEA000014 蜂鸣器 1 2.0KHz C221 F1H1H103A220 贴片电容 1 0.01μF/50V C12,C340,C440 F1H1E104A030 贴片电容 3 0.1μF/25V C330 F1H1H102A219 贴片电容 1 1000PF/50V C343 F1H1H1010005 贴片电容 1 100PF/50V C10 AECETK1V561B AL 电解电容 1 560μF/35V CN1 K1KA03AA0115 接插件 1 CN3 F03524U50AP 变频器电线组件 1 CN4 K1KA04AA0086 接插件 1 4 Pin CN6 K1MN09AA0040 接插件 1 CX320 EF0EC8004A4 陶瓷晶振 1 8.0MHz DISP110 L5AAAFD00026 LCD 1 DISP1 HOLDER F66175E40XN 显示管座 1 F67525E40XN 扩散片 1 D10-D13 B0EAKT000025 二极管 4 D40,D220-D224 MA2C19600E 二极管 6 D25 D4EAY511A036 压敏电阻 1 510V D26,D27 D4EAY112A036 压敏电阻 2 1100V D180-D189 B3ACB0000065 贴片发光二极管 10 IC1 MN101C54AHZ 大规模集成电路 1 Q226 UNR211100L 贴片数码晶体管 1 Q182,Q222,Q223,Q224 UNR221M00L 贴片晶体管 4 Q10,Q180 B1BAAJ000003 贴片晶体管 2 Q181,Q220,Q225 2SD0601A0L 贴片晶体管 3 R181,R227,R320 D0GB220JA072 贴片电阻 3 22Ω,1/10W,5% R182,R183 D0GB101JA069 贴片电阻 2 100Ω,1/10W,5% R331,R441 D0GB471JA069 贴片电阻 2 470Ω,1/10W,5% R220,R222,R223 D0GB222JA072 贴片电阻 3 2.2K,1/10W,5% R310 D0GB332JA072 贴片电阻 1 3.3K,1/10W,5% R360 D0GB472JA072 贴片电阻 1 4.7K,1/10W,5% R440 D0GB512JA072 贴片电阻 1 5.1K,1/10W,5% R224 D0GB103JA072 贴片电阻 1 10K,1/10W,5% R330 D0GB333JA070 贴片电阻 1 33K,1/10W,5% R221,R228,R342,R343 D0GB104JA068 贴片电阻 4 100K,1/10W,5% R10,R11,R311 D0AE102JA155 碳膜电阻 3 1K,1/4W,5% R12,R180 D0AE103JA155 碳膜电阻 2 10K,1/4W,5% R290 D0AE104JA155 碳膜电阻 1 100K,1/4W,5% RY1,RY3 AEBGJQC25F18 继电器 2 RY2 K6B1AZA00011 继电器 1 T10 G4C3AAH00008 低压变压器 1 ZD10 B0BA5R600016 稳压二极管 1 25 5.6.4. NN-GT546W 07/06 S-8J0, S-8J1 S-8J2, S-8J3 S-8J4 Printed in China 参考号 (Ref.No.) 零件号 (Part No.) 零件名称和说明 (Part name & Description) 件 / 台 (Pcs/Set) 附注 (Remarks) BZ210 L0DDEA000014 蜂鸣器 1 2.0KHz C222 F1H1H103A220 贴片电容 1 0.01μF/50V C11,C223,C350,C440 F1H1E104A030 贴片电容 4 0.1μF/25V C220,C221 F1H1A105A019 贴片电容 2 1μF/10V C330 F1H1H102A219 贴片电容 1 1000PF/50V C352 F1H1H1010005 贴片电容 1 100PF/50V C12 AECETK1V561B AL 电解电容 1 560μF/35V C13,C16 AECETS1C220B AL 电解电容 2 22μF/16V CN1 K1KA03AA0115 接插件 1 CN3 F03524U00AP 变频器电线组件 1 CN4 K1KA04AA0086 接插件 1 4 Pin CN8 K1MN09AA0040 接插件 1 9 Pin CX320 EF0EC8004A4 陶瓷晶振 1 8.0MHz DISP110 L5AAAEC00057 LCD 1 DISP1 HOLDER F66174U20AP 显示管座 1 D10-D13 B0EAKT000025 二极管 4 D220-D222,D224,D225,D227,D235 MA2C19600E 二极管 7 D25 D4EAY511A036 压敏电阻 1 510V D26,D27 D4EAY112A036 压敏电阻 2 1100V D180-D183 B3ACB0000065 贴片发光二极管 4 IC1 MN101C78ADP 大规模集成电路 1 IC350 C0EBE0000401 集成电路 1 Q222,Q330 UNR211100L 贴片数码晶体管 2 Q182,Q210,Q225,Q331 UNR221M00L 贴片晶体管 4 Q10,Q180 B1BAAJ000003 晶体管 2 Q11,Q181,Q224,Q227,Q231 2SD0601A0L 贴片晶体管 5 Q220 2SB0709A0L 贴片晶体管 1 R320 D0GB004JA071 贴片电阻 7 0Ω,1/10W,5% R13,R221,R223,R229,R231,R233,R 353 D0GB104JA068 贴片电阻 7 100K,1/10W,5% R182 D0GB360JA072 贴片电阻 1 36Ω,1/10W,5% R11 D0GB681JA069 贴片电阻 1 680Ω,1/10W,5% R224,R350,R441 D0GB102JA071 贴片电阻 3 1K,1/10W,5% R227,R230 D0GB152JA072 贴片电阻 2 1.5K,1/10W,5% R220 D0GB222JA072 贴片电阻 1 2.2K,1/10W,5% R210 D0GB332JA155 贴片电阻 1 3.3K,1/10W,5% R180,R330 D0GB333JA070 贴片电阻 2 33K,1/10W,5% R222 D0GB363JA072 贴片电阻 1 36K,1/10W,5% R236,R331 D0GB471JA069 贴片电阻 2 470Ω,1/10W,5% R10,R14,R15,R351 D0GB472JA072 贴片电阻 4 4.7K,1/10W,5% R440 D0GB512JA072 贴片电阻 1 5.1K,1/10W,5% R225,R234 D0AE470JA155 碳膜电阻 2 47Ω,1/4W,5% R211 D0AE102JA155 碳膜电阻 1 1K,1/4W,5% R228,R352 D0AE104JA155 碳膜电阻 2 100K,1/4W,5% RY1,RY3 AEBGJQC25F18 继电器 2 RY2 K6B1AZA00011 继电器 1 T10 G4C3AAH00008 低压变压器 1 ZD10 B0BA5R600016 稳压二极管 1 ZD11 B0BA4R400002 稳压二极管 1
