扬中CALTEK示波器ST16A说明书

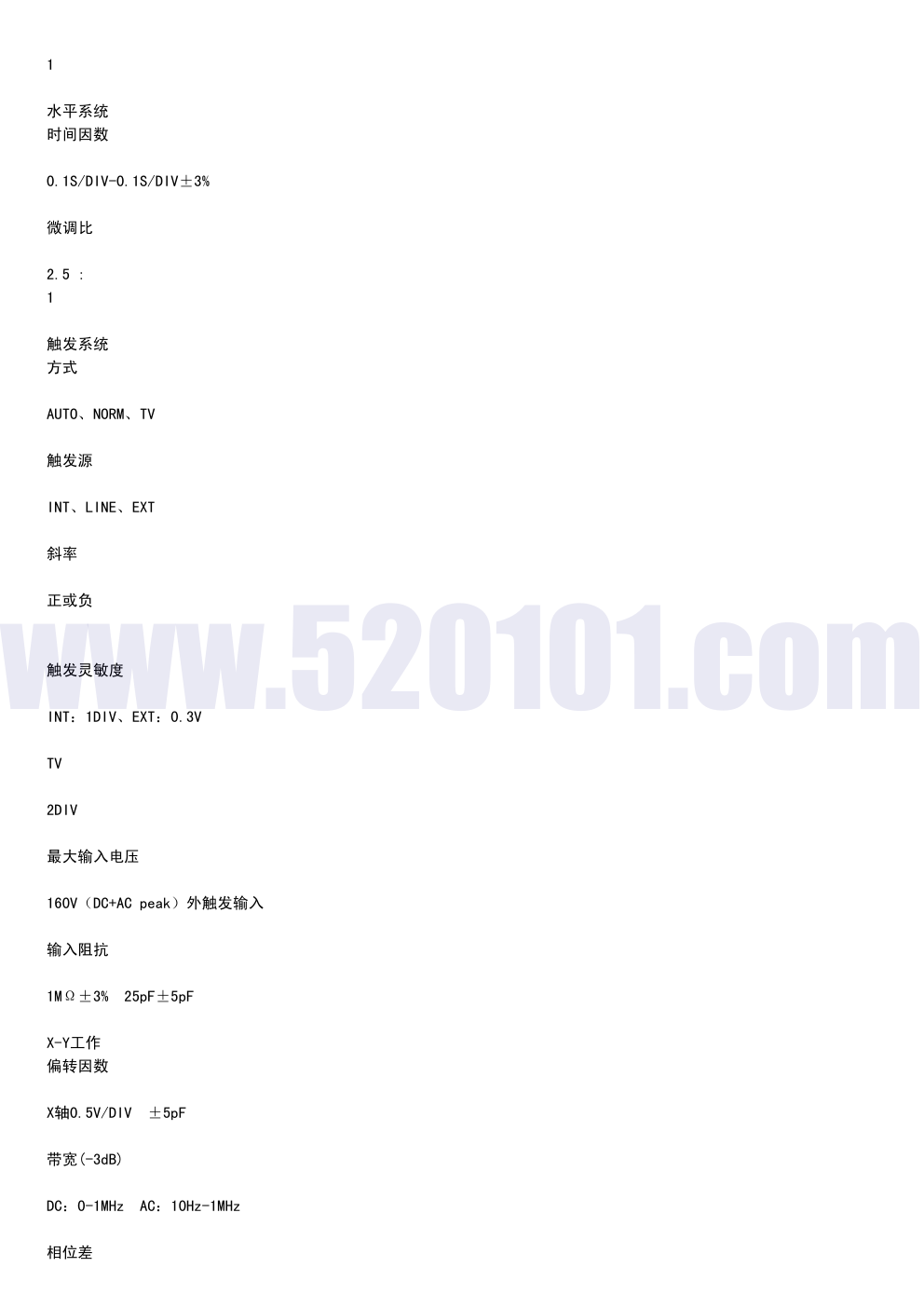

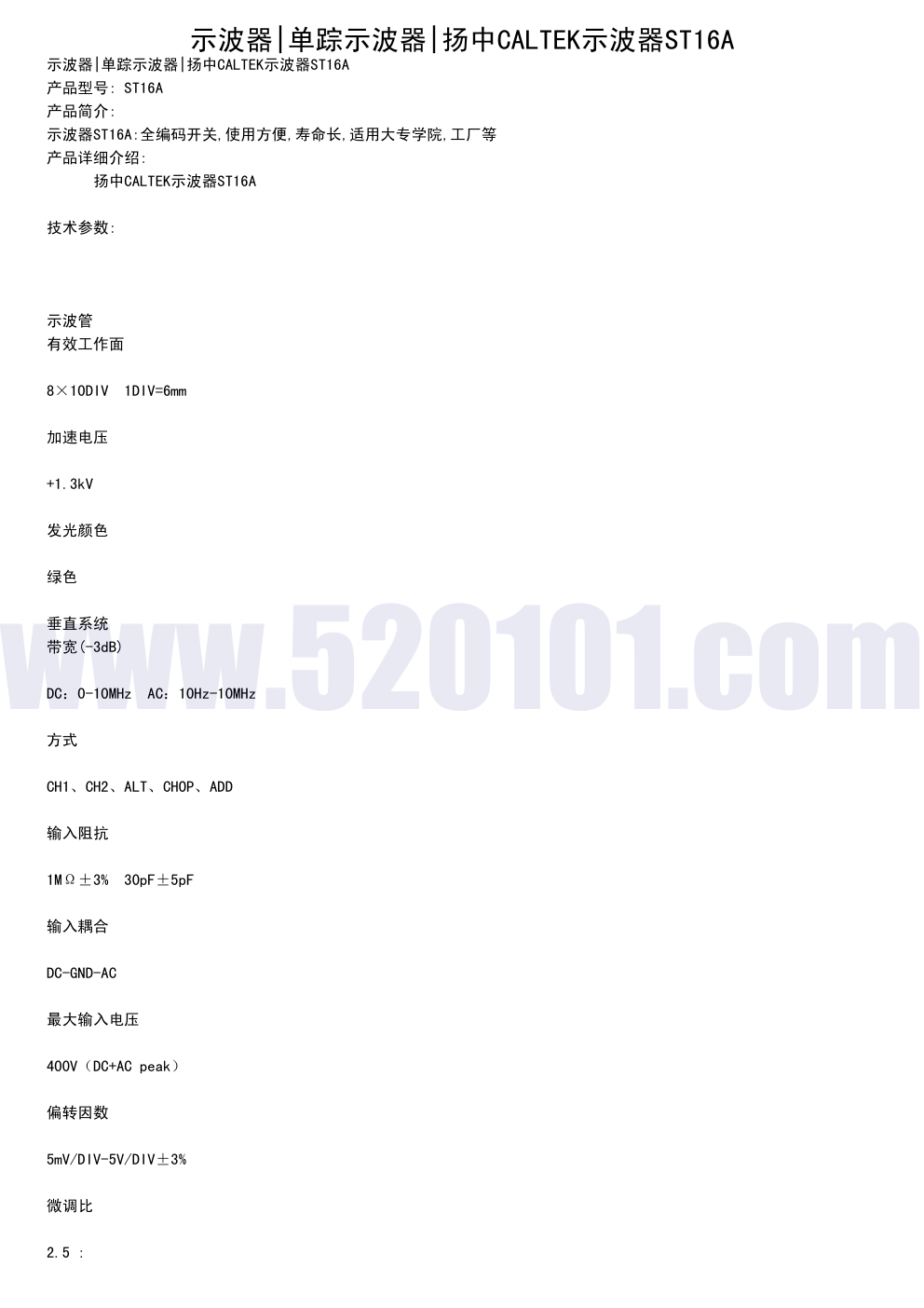

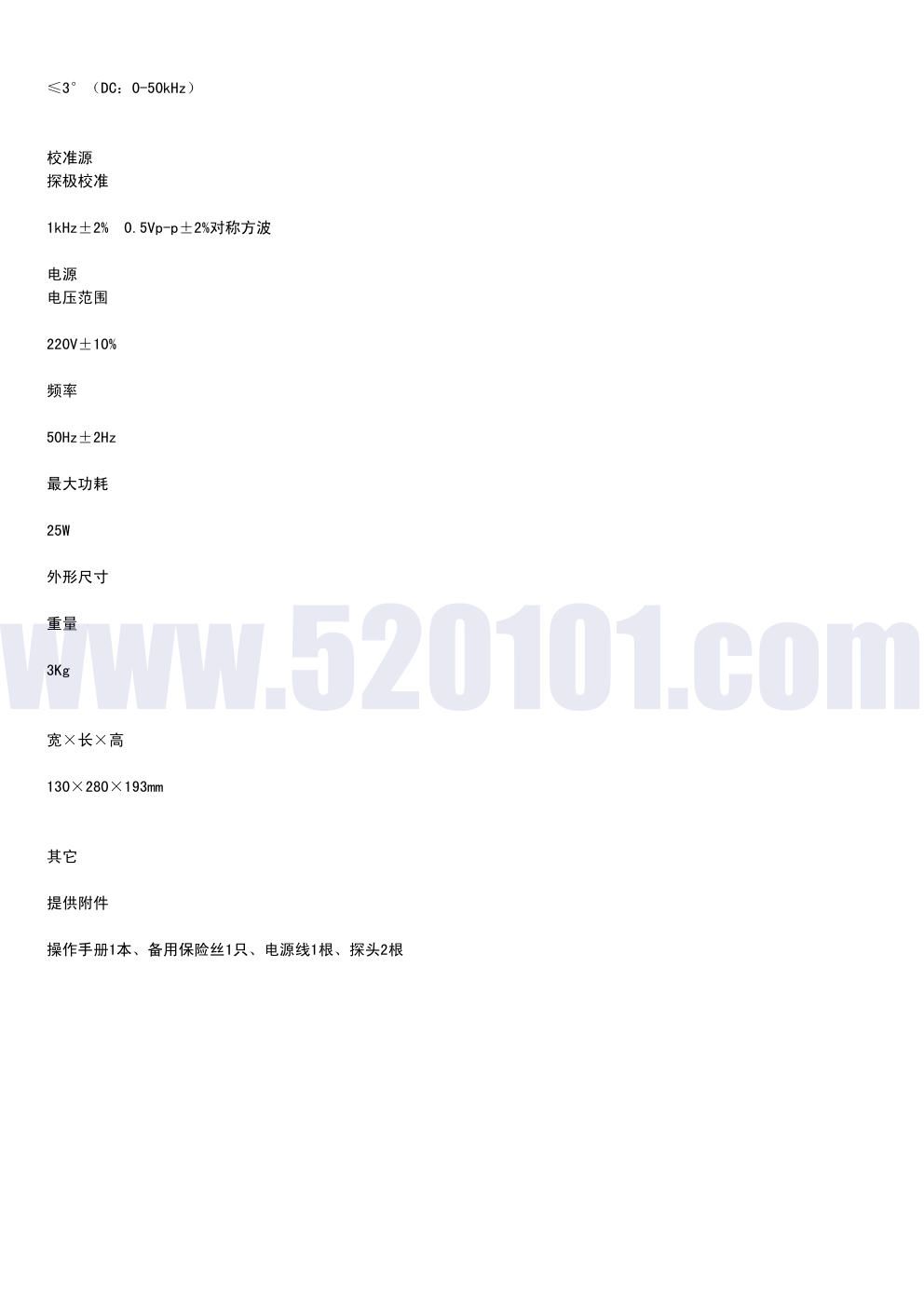

示波器|单踪示波器|扬中CALTEK示波器ST16A 产品型号: ST16A 产品简介: 示波器ST16A:全编码开关,使用方便,寿命长,适用大专学院,工厂等 产品详细介绍: 扬中CALTEK示波器ST16A 技术参数: 示波管 有效工作面 8×10DIV 1DIV=6mm 加速电压 +1.3kV 发光颜色 绿色 垂直系统 带宽(-3dB) DC：0-10MHz AC：10Hz-10MHz 方式 CH1、CH2、ALT、CHOP、ADD 输入阻抗 1MΩ±3% 30pF±5pF 输入耦合 DC-GND-AC 最大输入电压 400V（DC+AC peak） 偏转因数 5mV/DIV-5V/DIV±3% 微调比 2.5 : 示波器|单踪示波器|扬中CALTEK示波器ST16A www.520101.co 1 水平系统 时间因数 0.1S/DIV-0.1S/DIV±3% 微调比 2.5 : 1 触发系统 方式 AUTO、NORM、TV 触发源 INT、LINE、EXT 斜率 正或负 触发灵敏度 INT：1DIV、EXT：0.3V TV 2DIV 最大输入电压 160V（DC+AC peak）外触发输入 输入阻抗 1MΩ±3% 25pF±5pF X-Y工作 偏转因数 X轴0.5V/DIV ±5pF 带宽(-3dB) DC：0-1MHz AC：10Hz-1MHz 相位差 www.520101.co ≤3°（DC：0-50kHz） 校准源 探极校准 1kHz±2% 0.5Vp-p±2%对称方波 电源 电压范围 220V±10% 频率 50Hz±2Hz 最大功耗 25W 外形尺寸 重量 3Kg 宽×长×高 130×280×193mm 其它 提供附件 操作手册1本、备用保险丝1只、电源线1根、探头2根 www.520101.co
