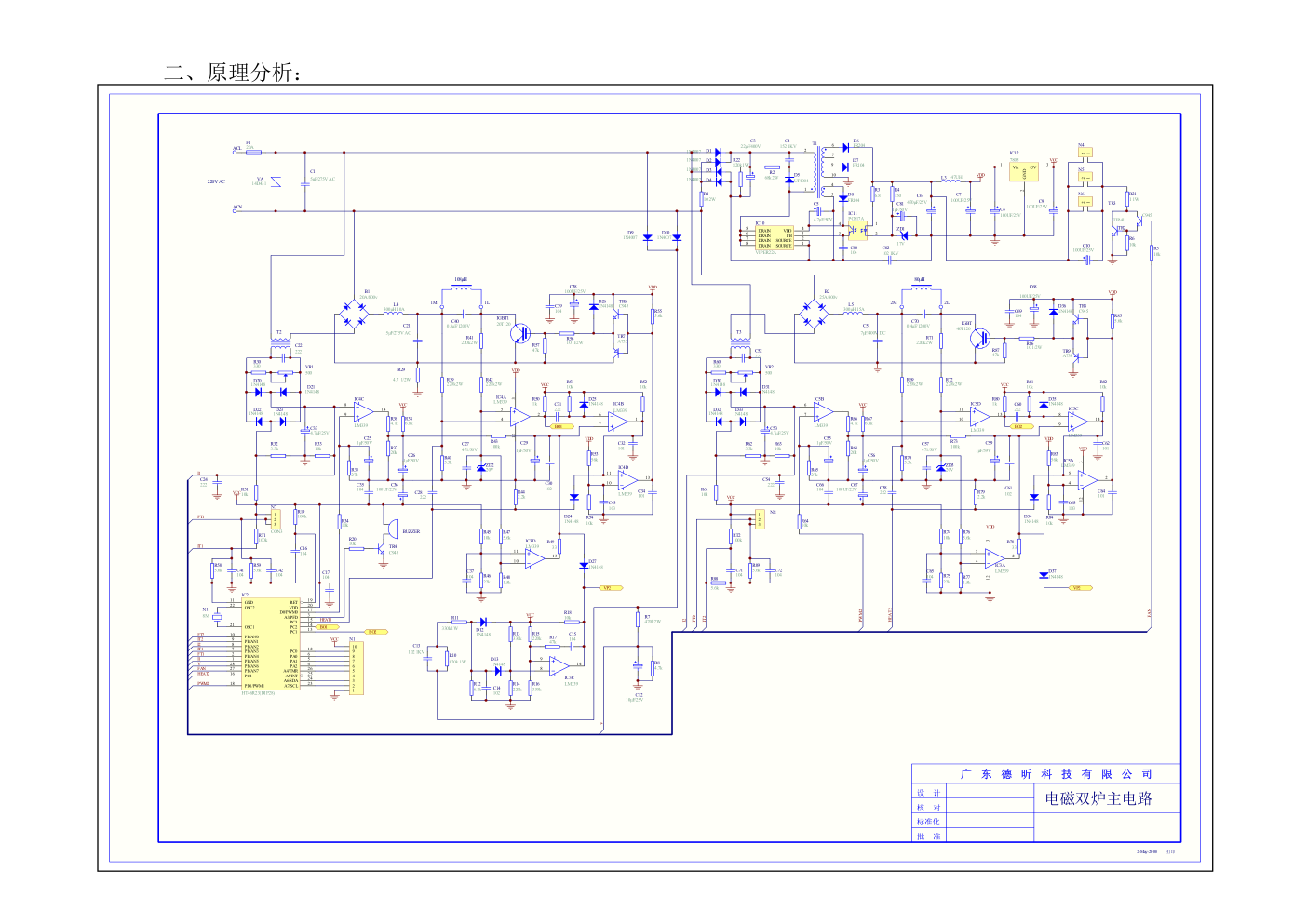

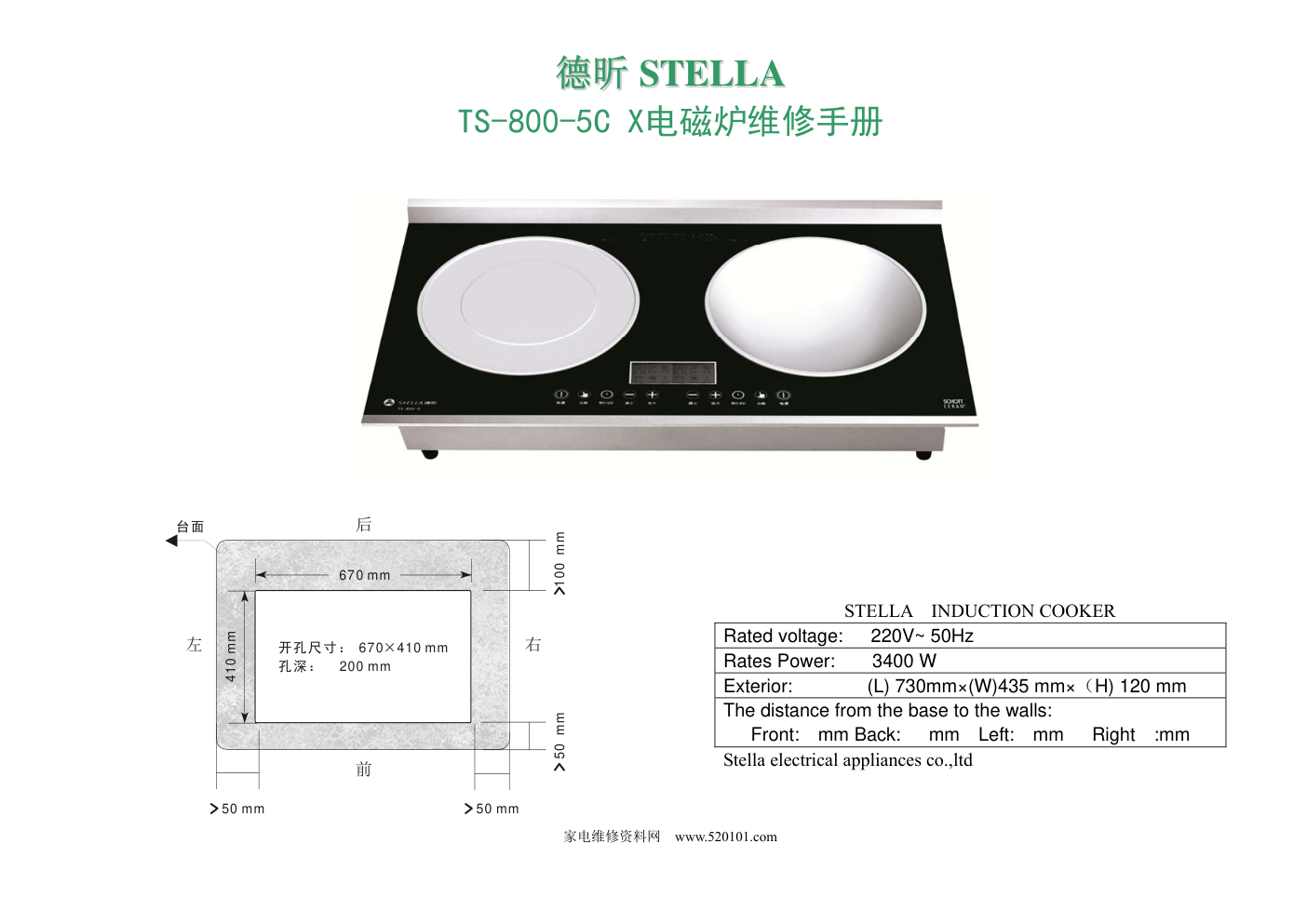

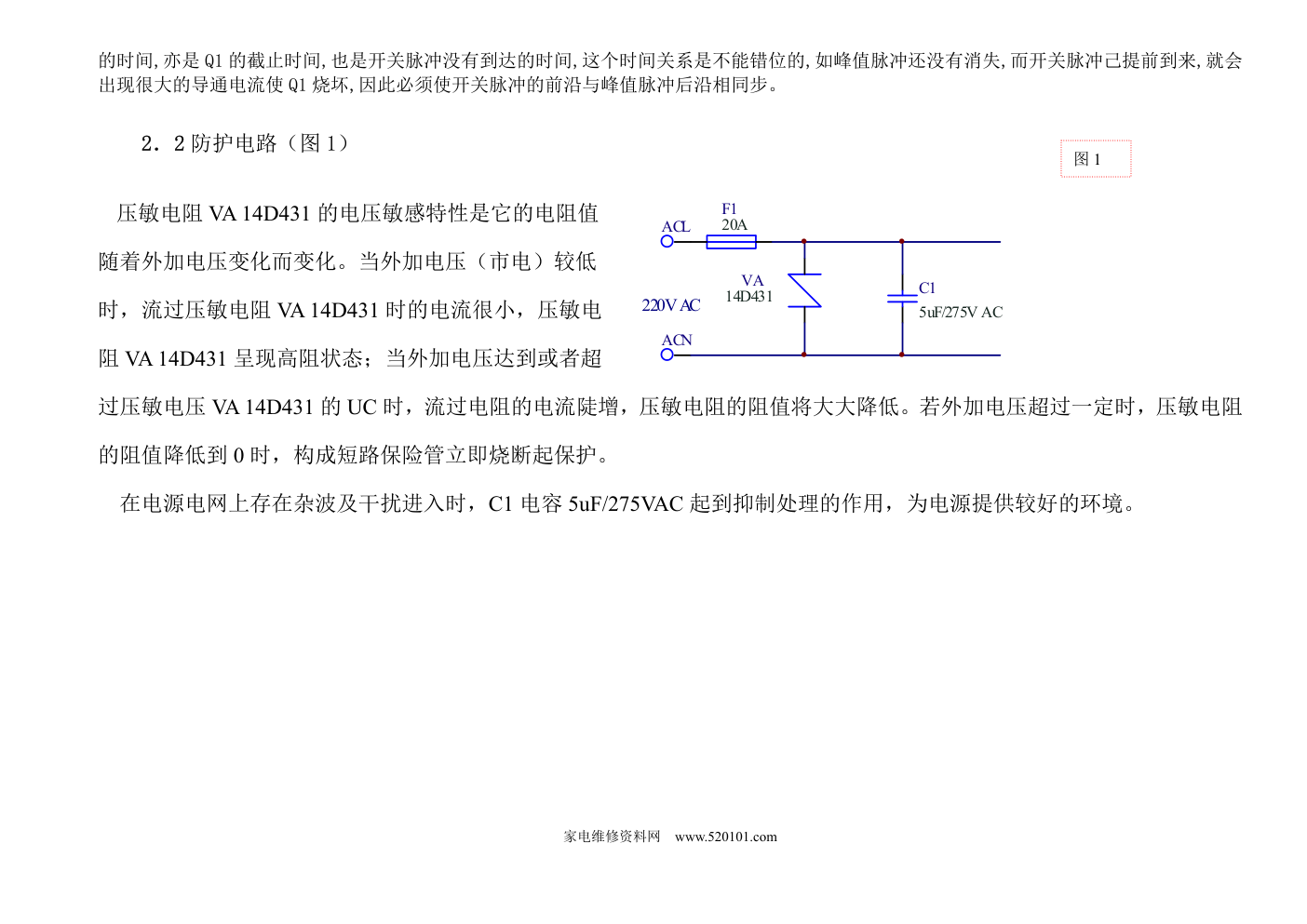

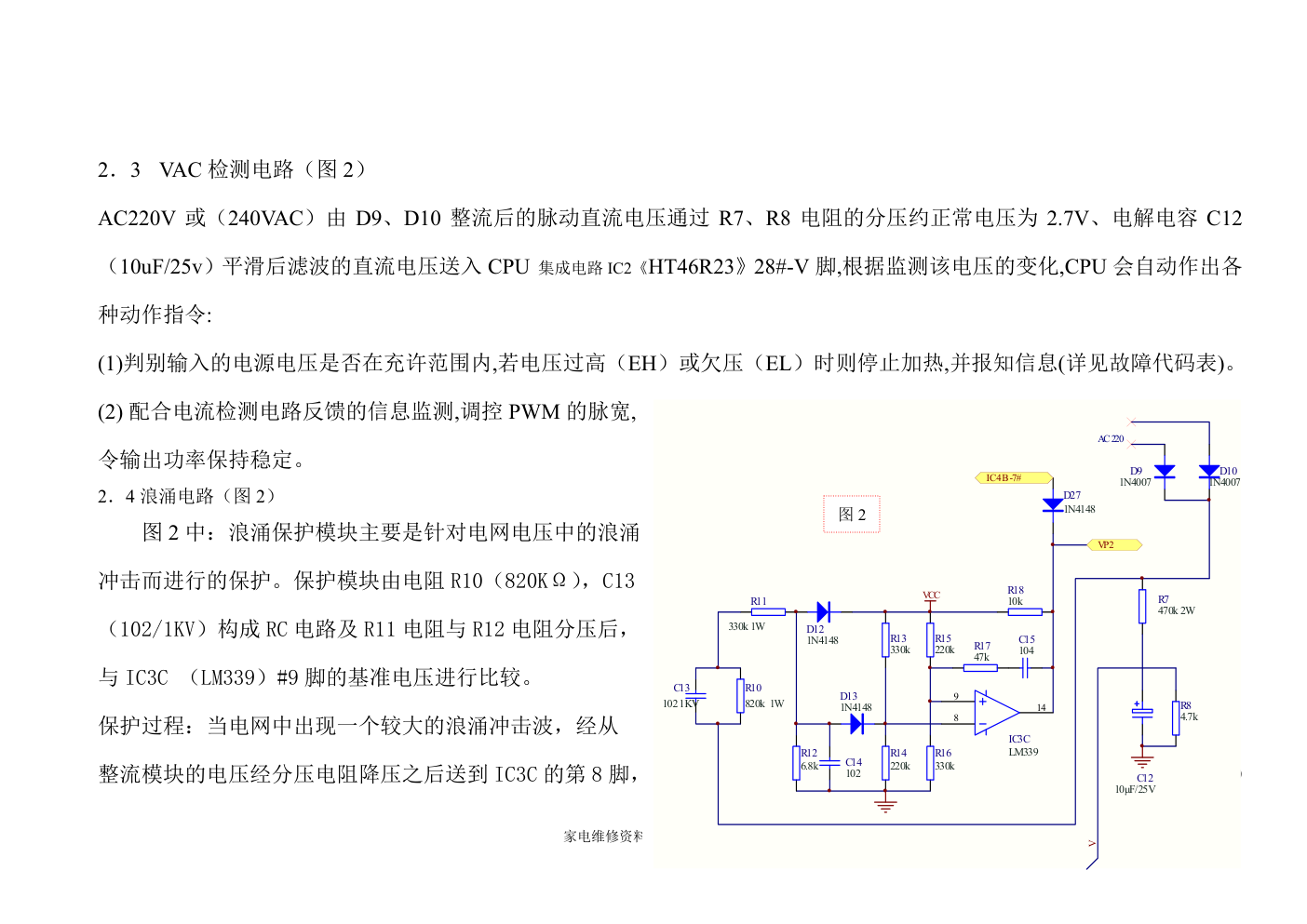

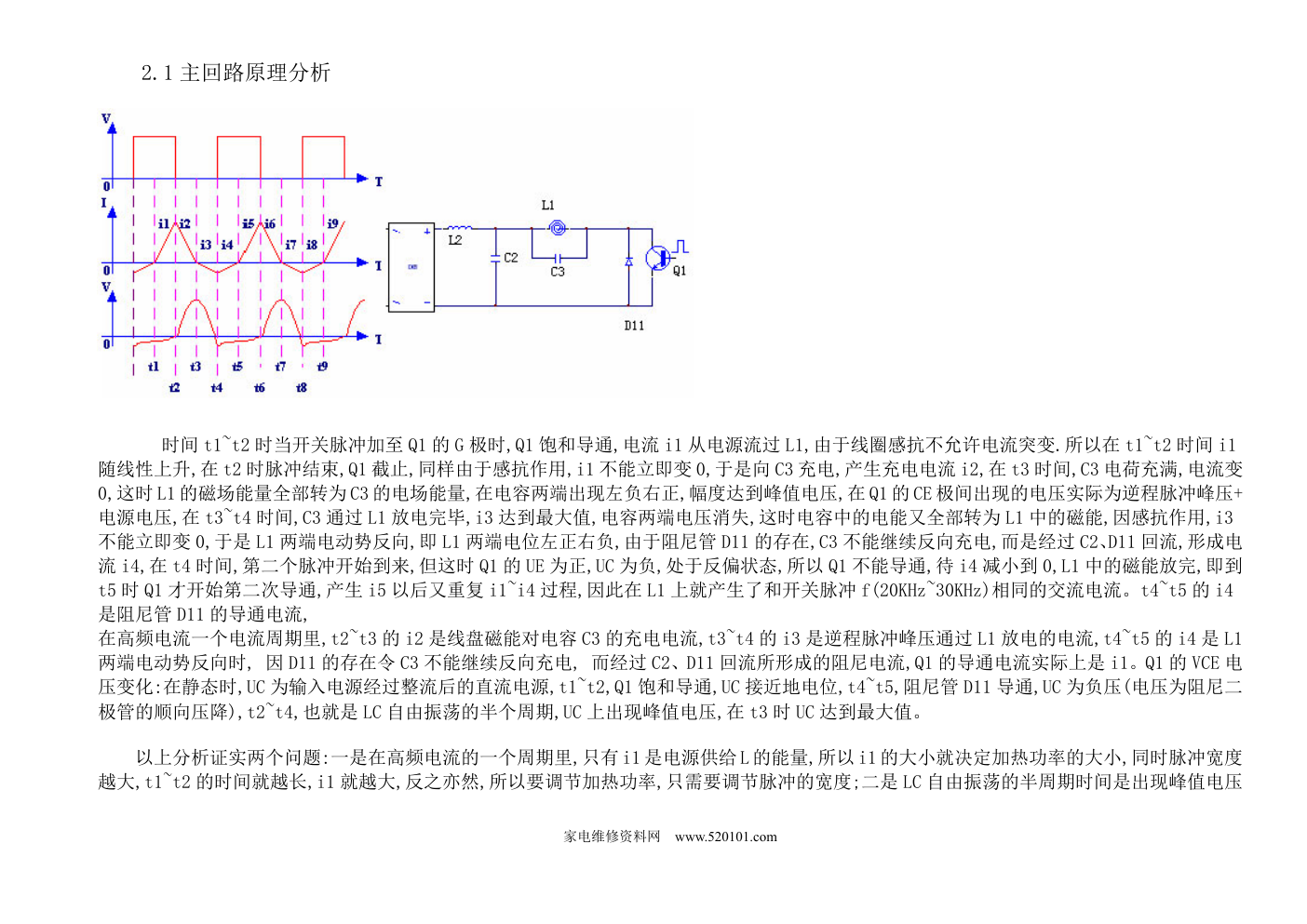

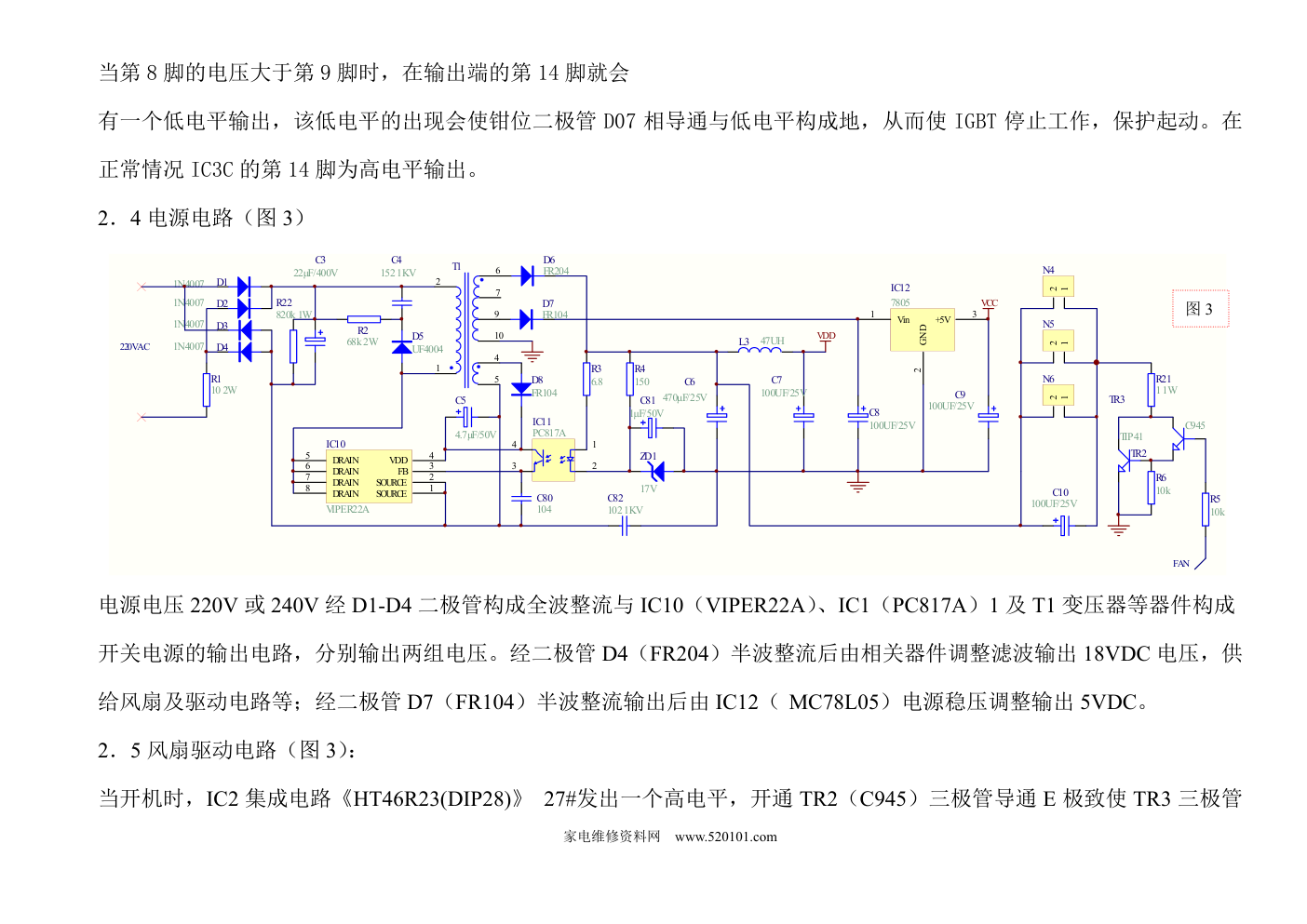

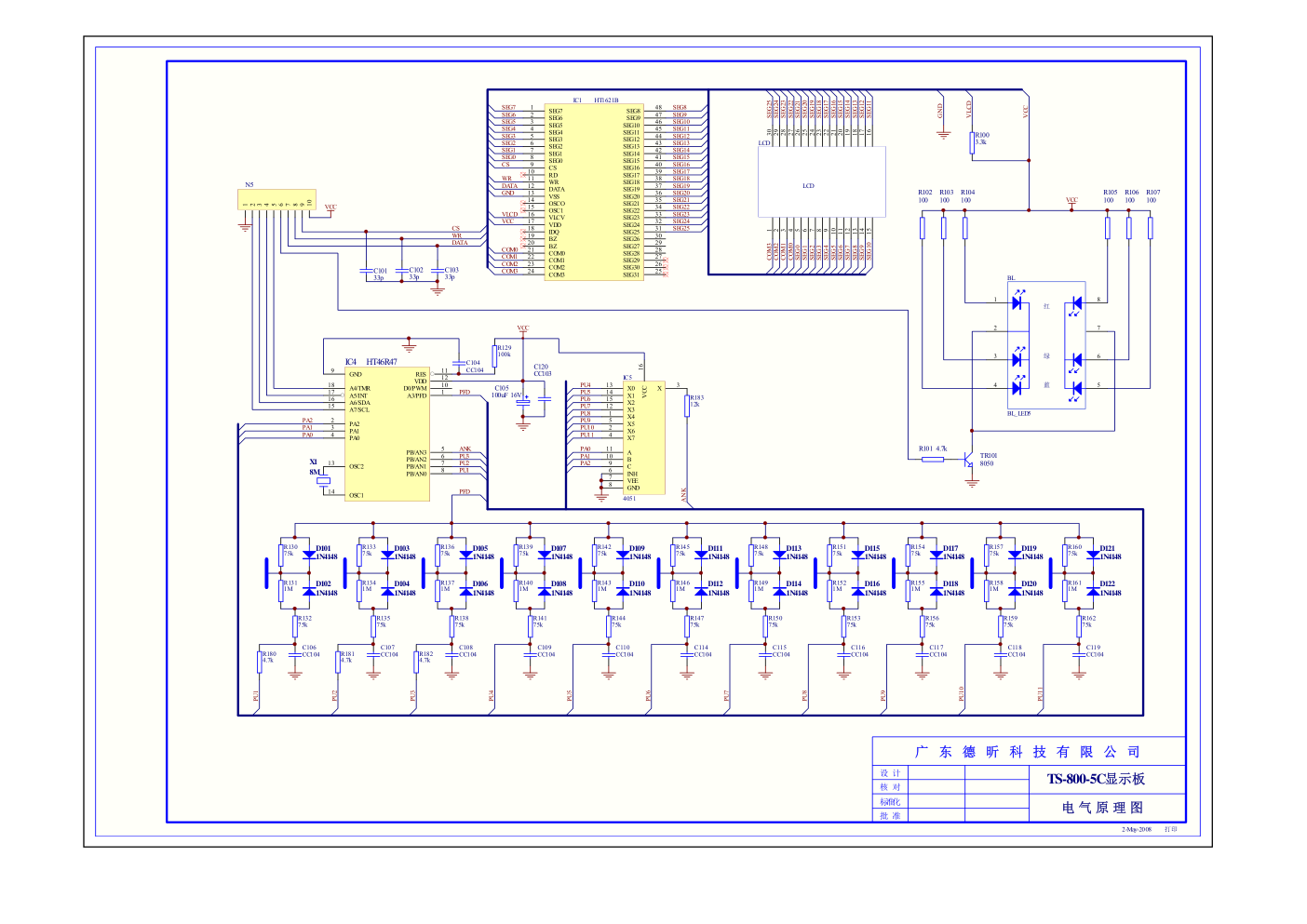

家电维修资料网 www.520101.com 编写人：王永斌 以下内容属个人理解及学习，若有不对 之处敬请给予指正或与本人联系。 TLE：0754-8173084 E-mail: st-bin@163.com 家电维修资料网 www.520101.com 家电维修资料网 www.520101.com 德 德昕 昕 SSTTEELLLLAA TS-800-5C X电磁炉维修手册 开孔尺寸： × 孔深： 670 410 mm 200 mm 410 mm 670 mm 前 后 右 左 50 mm 50 mm 50 mm 100 mm 台面 STELLA INDUCTION COOKER Rated voltage: 220V~ 50Hz Rates Power: 3400 W Exterior: (L) 730mm×(W)435 mm×（H) 120 mm The distance from the base to the walls: Front: mm Back: mm Left: mm Right :mm Stella electrical appliances co.,ltd 家电维修资料网 www.520101.com 一、简介 1 电磁加热原理 电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶内部，由整流电路将 50/60Hz 的交流电压变成直流电压，再经过控制 电路将直流电压转换成频率为 20-40KHz 的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导 磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。 电源 电力控制 微电脑监控 感应电流 微晶玻璃板 加热线圈 2 本电磁炉的主要电路结构 2.1 共同引用一个交流电源、共用直流电源利用 VIPER22A 等器件做成的开关电源输出两组直流电压，分别为 5V、18V（详 见以下电源的介绍）；利用两套单管振荡的加热主电路构成两个加热灶，以一个集成电路块 HT46R23(DIP28)来做为主体控 制两套加热电路的各种功能及保护性能。在此利用左炉为例介绍它们的工作原理，如下各主要保护电路的原理分析。 主电源 左炉控制电路 右炉控制电路 开关电源 主控 IC 家电维修资料网 www.520101.com 二、原理分析： 设 计 核 对 批 准 标准化 广 东 德 昕 科 技 有 限 公 司 2-May-2008 打印 F1 20A VA 14D431 220V AC C1 5uF/275V AC ACN ACL B1 20A/800v T2 C21 5μF/275V AC C40 0.3μF/1200V IGBT1 20T120 L4 300μH 10A C41 104 5 4 2 3 12 IC4A LM339 11 10 13 IC4D LM339 7 6 1 IC4B LM339 9 8 14 IC4C LM339 TR6 C945 TR7 A733 R56 10 1/2W R41 220k 2W R42 220k 2W R40 3.3k R39 220k 2W R47 5.6k R51 10k R50 1k R33 10k R38 6.8k R55 5.6k R57 47k C38 100UF/25V VDD D25 1N4148 C31 222 C33 4.7μF/25V VCC R36 4.7k R34 10k R37 20k ZD2 20V VCC R49 33 R48 1.5k C29 1μF/50V R31 10k D20 1N4148 D21 1N4148 D23 1N4148 D22 1N4148 C25 1μF/50V R35 27k R58 5.6k R59 5.6k VCC C42 104 R19 100k C16 104 C36 100UF/25V R46 22k C35 104 D24 1N4148 R44 2.2k C28 222 C27 471/50V VCC VDD R30 330 X1 8M C34 101 BO1 BO1 C39 104 C32 101 108μH 1L 1M RT1 100k 1 2 3 N7 CON3 C24 222 R43 100k R45 10k C22 222 C37 104 C17 104 C26 1μF/50V R15 220k R13 330k R18 10k R16 330k R14 220k R12 6.8k D13 1N4148 C14 102 C15 104 VCC D12 1N4148 R17 47k D27 1N4148 R52 10k R53 56k R54 10k C43 103 VDD R11 330k 1W R10 820k 1W C13 102 1KV C30 102 D26 1N4148 1 2 3 4 5 6 7 8 9 10 N1 B2 25A/800v T3 C51 7μF/400V DC C70 0.4μF/1200V IGBT 40T120 L5 300μH 15A C71 104 5 4 2 3 12 IC5A LM339 11 10 13 IC5D LM339 7 6 1 IC5B LM339 9 8 14 IC5C LM339 TR8 C945 TR9 A733 R86 10 1/2W R71 220k 2W R72 220k 2W R70 3.3k R69 220k 2W R76 5.6k R81 10k R80 1k R63 10k R67 6.8k R85 5.6k R87 47k C68 100UF/25V VDD D35 1N4148 C60 222 C53 4.7μF/25V VCC R66 4.7k R64 10k R68 20k ZD3 20V VCC R78 33 R77 1.5k C59 1μF/59V R61 10k D30 1N4148 D31 1N4148 D33 1N4148 D32 1N4148 C55 1μF/50V R65 27k R88 5.6k R89 5.6k VCC C72 104 C67 100UF/25V R75 22k C66 104 D34 1N4148 R79 2.2k C58 222 C57 471/50V VDD R60 330 C64 101 BO2 C69 104 C62 101 80μH 2L 2M RT2 100k 1 2 3 N8 C54 222 R73 100k R74 10k C52 222 C65 104 C56 1μF/50V D37 1N4148 R82 10k R83 56k R84 10k C63 103 VDD VDD C61 102 D36 1N4148 D9 1N4007 D10 1N4007 R7 470k 2W R8 4.7k C12 10μF/25V 5 4 2 3 12 IC3A LM339 11 10 13 IC3D LM339 9 8 14 IC3C LM339 Vin 1 GND 2 +5V 3 IC12 7805 C6 470μF/25V R1 10 2W C3 22μF/400V D2 1N4007 D4 1N4007 D5 UF4004 D1 1N4007 D3 1N4007 C8 100UF/25V C9 100UF/25V VDD ZD1 17V R2 68k 2W R6 10k 1 2 N4 TR2 C945 R5 10k 1 2 N5 TR3 TIP41 C10 100UF/25V VP2 VP2 BUZZER R20 10k TR4 C945 PB/AN5 1 PB/AN4 2 A3/PFD 3 PA2 4 PA1 5 PA0 6 PB/AN3 7 PB/AN2 8 PB/AN1 9 PB/AN0 10 GND 11 PC0 12 PC1 13 D0/PWM0 17 RET 19 VDD 20 OSC1 21 OSC2 22 A7/SCL 23 A6/SDA 24 A5/INT 25 A4/TMR 26 PB/AN7 27 PB/AN6 28 PC3 15 PC4 16 PC2 14 PD1/PWM1 18 IC2 HT46R23(DIP28) BO2 IT2 FT2 I2 PWM2 HEAT2 FAN V I1 FT1 IT1 FT2 IT2 I2 IT1 FT1 I1 V FAN HEAT2 PWM2 R32 3.3k R62 3.3k 电磁双炉主电路 1 2 N6 VCC HEAT1 R29 4.7 1/2W VR1 500 VR2 500 1 2 7 9 10 5 4 6 T1 C4 152 1KV C5 4.7μF/50V L3 47UH C7 100UF/25V 1 2 3 4 IC11 PC817A D6 FR204 R3 6.8 R4 150 D7 FR104 D8 FR104 DRAIN 8 DRAIN 7 DRAIN 6 DRAIN 5 SOURCE 1 SOURCE 2 FB 3 VDD 4 IC10 VIPER22A C81 1μF/50V C80 104 C82 102 1KV R21 1 1W R22 820k 1W 家电维修资料网 www.520101.com 设 计 核 对 批 准 标准化 广 东 德 昕 科 技 有 限 公 司 2-May-2008 打印 TS-800-5C显示板 电 气 原 理 图 R101 4.7k R102 100 R104 100 C101 33p VCC C103 33p C102 33p WR DATA WR DATA COM0 COM1 COM2 COM3 SEG7 SEG6 SEG5 SEG4 SEG3 SEG2 SEG1 SEG0 SEG8 SEG9 SEG10 SEG11 SEG12 SEG8 SEG9 SEG10 SEG11 SEG7 SEG6 SEG5 SEG4 SEG3 SEG2 SEG1 SEG0 COM0 COM1 COM2 COM3 TR101 8050 VCC GND VLCD VCC CS 1 2 3 4 5 6 7 8 9 10 N5 CS R103 100 GND VLCD VCC SEG7 1 SEG5 3 SEG4 4 SEG2 6 SEG1 7 CS 9 RD 10 IDQ 18 BZ 19 COM1 22 COM2 23 SEG31 25 SEG30 26 SEG29 27 SEG12 44 SEG11 45 SEG9 47 SEG8 48 SEG24 32 SEG23 33 SEG15 41 SEG16 40 SEG17 39 SEG18 38 SEG21 35 SEG22 34 BZ 20 SEG13 43 DATA 12 VSS 13 OSC1 15 VLCV 16 SEG6 2 SEG3 5 SEG0 8 WR 11 OSCO 14 VDD 17 COM0 21 COM3 24 SEG19 37 SEG10 46 SEG26 30 SEG27 29 SEG28 28 SEG14 42 SEG20 36 SEG25 31 IC1 HT1621B 8 7 6 5 4 3 2 1 12 11 10 9 LCD 19 20 18 16 15 14 13 17 22 23 21 24 25 26 28 29 27 30 LCD R100 3.3k SEG12 SEG13 SEG14 SEG15 SEG13 SEG14 SEG15 SEG16 SEG17 SEG18 SEG19 SEG20 SEG16 SEG17 SEG18 SEG19 SEG21 SEG22 SEG23 SEG24 SEG25 SEG20 SEG21 SEG22 SEG23 SEG24 SEG25 R107 100 R106 100 R105 100 7 6 4 5 8 1 3 2 红 绿 蓝 BL BL_LED5 R130 75k D101 1N4148 D102 1N4148 R131 1M R132 75k C106 CC104 C107 CC104 C108 CC104 C109 CC104 C110 CC104 X1 8M ANK PU3 PU2 PU1 C104 CC104 R133 75k D103 1N4148 D104 1N4148 R134 1M R135 75k R136 75k D105 1N4148 D106 1N4148 R137 1M R138 75k R139 75k D107 1N4148 D108 1N4148 R140 1M R141 75k R142 75k D109 1N4148 D110 1N4148 R143 1M R144 75k PU5 PU4 PU3 PU2 PU1 R129 100k R180 4.7k R181 4.7k R182 4.7k R183 12k R145 75k D111 1N4148 D112 1N4148 R146 1M R147 75k C114 CC104 C115 CC104 C116 CC104 C117 CC104 C118 CC104 PU4 PU5 PU6 PU7 PU8 R148 75k D113 1N4148 D114 1N4148 R149 1M R150 75k R151 75k D115 1N4148 D116 1N4148 R152 1M R153 75k R154 75k D117 1N4148 D118 1N4148 R155 1M R156 75k R157 75k D119 1N4148 D120 1N4148 R158 1M R159 75k PU10 PU9 PU8 PU7 PU6 X0 13 X1 14 X2 15 X3 12 X4 1 X5 5 X6 2 X7 4 INH 6 A 11 B 10 C 9 VEE 7 X 3 VCC 16 GND 8 IC5 4051 PA2 PA1 PA0 PFD PFD ANK C105 100uF 16V C120 CC103 PA2 PA1 PA0 C119 CC104 R160 75k D121 1N4148 D122 1N4148 R161 1M R162 75k PU11 A3/PFD 1 PA2 2 PA1 3 PA0 4 PB/AN3 5 PB/AN2 6 PB/AN1 7 PB/AN0 8 GND 9 D0/PWM 10 RES 11 VDD 12 OSC1 14 OSC2 13 A7/SCL 15 A6/SDA 16 A5/INT 17 A4/TMR 18 IC4 HT46R47 PU9 PU10 PU11 VCC 家电维修资料网 www.520101.com 2.1 主回路原理分析 时间 t1~t2 时当开关脉冲加至 Q1 的 G 极时,Q1 饱和导通,电流 i1 从电源流过 L1,由于线圈感抗不允许电流突变.所以在 t1~t2 时间 i1 随线性上升,在 t2 时脉冲结束,Q1 截止,同样由于感抗作用,i1 不能立即变 0,于是向 C3 充电,产生充电电流 i2,在 t3 时间,C3 电荷充满,电流变 0,这时 L1 的磁场能量全部转为 C3 的电场能量,在电容两端出现左负右正,幅度达到峰值电压,在 Q1 的 CE 极间出现的电压实际为逆程脉冲峰压+ 电源电压,在 t3~t4 时间,C3 通过 L1 放电完毕,i3 达到最大值,电容两端电压消失,这时电容中的电能又全部转为 L1 中的磁能,因感抗作用,i3 不能立即变 0,于是 L1 两端电动势反向,即 L1 两端电位左正右负,由于阻尼管 D11 的存在,C3 不能继续反向充电,而是经过 C2、D11 回流,形成电 流 i4,在 t4 时间,第二个脉冲开始到来,但这时 Q1 的 UE 为正,UC 为负,处于反偏状态,所以 Q1 不能导通,待 i4 减小到 0,L1 中的磁能放完,即到 t5 时 Q1 才开始第二次导通,产生 i5 以后又重复 i1~i4 过程,因此在 L1 上就产生了和开关脉冲 f(20KHz~30KHz)相同的交流电流。t4~t5 的 i4 是阻尼管 D11 的导通电流, 在高频电流一个电流周期里,t2~t3 的 i2 是线盘磁能对电容 C3 的充电电流,t3~t4 的 i3 是逆程脉冲峰压通过 L1 放电的电流,t4~t5 的 i4 是 L1 两端电动势反向时, 因 D11 的存在令 C3 不能继续反向充电, 而经过 C2、D11 回流所形成的阻尼电流,Q1 的导通电流实际上是 i1。Q1 的 VCE 电 压变化:在静态时,UC 为输入电源经过整流后的直流电源,t1~t2,Q1 饱和导通,UC 接近地电位,t4~t5,阻尼管 D11 导通,UC 为负压(电压为阻尼二 极管的顺向压降),t2~t4,也就是 LC 自由振荡的半个周期,UC 上出现峰值电压,在 t3 时 UC 达到最大值。 以上分析证实两个问题:一是在高频电流的一个周期里,只有 i1 是电源供给 L 的能量,所以 i1 的大小就决定加热功率的大小,同时脉冲宽度 越大,t1~t2 的时间就越长,i1 就越大,反之亦然,所以要调节加热功率,只需要调节脉冲的宽度;二是 LC 自由振荡的半周期时间是出现峰值电压 家电维修资料网 www.520101.com 的时间,亦是 Q1 的截止时间,也是开关脉冲没有到达的时间,这个时间关系是不能错位的,如峰值脉冲还没有消失,而开关脉冲己提前到来,就会 出现很大的导通电流使 Q1 烧坏,因此必须使开关脉冲的前沿与峰值脉冲后沿相同步。 2．2 防护电路（图 1） 压敏电阻 VA 14D431 的电压敏感特性是它的电阻值 随着外加电压变化而变化。当外加电压（市电）较低 时，流过压敏电阻 VA 14D431 时的电流很小，压敏电 阻 VA 14D431 呈现高阻状态；当外加电压达到或者超 过压敏电压 VA 14D431 的 UC 时，流过电阻的电流陡增，压敏电阻的阻值将大大降低。若外加电压超过一定时，压敏电阻 的阻值降低到 0 时，构成短路保险管立即烧断起保护。 在电源电网上存在杂波及干扰进入时，C1 电容 5uF/275VAC 起到抑制处理的作用，为电源提供较好的环境。 图 1 F1 20A VA 14D431 220V AC C1 5uF/275V AC ACN ACL 家电维修资料网 www.520101.com 2．3 VAC 检测电路（图 2） AC220V 或（240VAC）由 D9、D10 整流后的脉动直流电压通过 R7、R8 电阻的分压约正常电压为 2.7V、电解电容 C12 （10uF/25v）平滑后滤波的直流电压送入 CPU 集成电路 IC2《HT46R23》28#-V 脚,根据监测该电压的变化,CPU 会自动作出各 种动作指令: (1)判别输入的电源电压是否在充许范围内,若电压过高（EH）或欠压（EL）时则停止加热,并报知信息(详见故障代码表)。 (2) 配合电流检测电路反馈的信息监测,调控 PWM 的脉宽, 令输出功率保持稳定。 2．4 浪涌电路（图 2） 图 2 中：浪涌保护模块主要是针对电网电压中的浪涌 冲击而进行的保护。保护模块由电阻 R10（820KΩ），C13 （102/1KV）构成 RC 电路及 R11 电阻与 R12 电阻分压后， 与 IC3C （LM339）#9 脚的基准电压进行比较。 保护过程：当电网中出现一个较大的浪涌冲击波，经从 整流模块的电压经分压电阻降压之后送到 IC3C 的第 8 脚，由于比较器的第 5 脚由 VCC 提供参考电压，因此当 IC4（LM393） R15 220k R13 330k R18 10k R16 330k R14 220k R12 6.8k D13 1N4148 C14 102 C15 104 VCC D12 1N4148 R17 47k D27 1N4148 R11 330k 1W R10 820k 1W C13 102 1KV R7 470k 2W R8 4.7k C12 10μF/25V 9 8 14 IC3C LM339 VP2 V D9 1N4007 D10 1N4007 IC 4 B -7# AC 220 图 2 家电维修资料网 www.520101.com 当第 8 脚的电压大于第 9 脚时，在输出端的第 14 脚就会 有一个低电平输出，该低电平的出现会使钳位二极管 D07 相导通与低电平构成地，从而使 IGBT 停止工作，保护起动。在 正常情况 IC3C 的第 14 脚为高电平输出。 2．4 电源电路（图 3） 电源电压 220V 或 240V 经 D1-D4 二极管构成全波整流与 IC10（VIPER22A）、IC1（PC817A）1 及 T1 变压器等器件构成 开关电源的输出电路，分别输出两组电压。经二极管 D4（FR204）半波整流后由相关器件调整滤波输出 18VDC 电压，供 给风扇及驱动电路等；经二极管 D7（FR104）半波整流输出后由 IC12（ MC78L05）电源稳压调整输出 5VDC。 2．5 风扇驱动电路（图 3）： 当开机时，IC2 集成电路《HT46R23(DIP28)》 27#发出一个高电平，开通 TR2（C945）三极管导通 E 极致使 TR3 三极管 Vin 1 GND 2 +5V 3 IC12 7805 C6 470μF/25V R1 10 2W C3 22μF/400V D2 1N4007 D4 1N4007 D5 UF4004 D1 1N4007 D3 1N4007 C8 100UF/25V C9 100UF/25V VDD ZD1 17V R2 68k 2W R6 10k 1 2 N4 TR2 C945 R5 10k 1 2 N5 TR3 TIP41 C10 100UF/25V 1 2 N6 VCC 1 2 7 9 10 5 4 6 T1 C4 152 1KV C5 4.7μF/50V L3 47UH C7 100UF/25V 1 2 3 4 IC11 PC817A D6 FR204 R3 6.8 R4 150 D7 FR104 D8 FR104 DRAIN 8 DRAIN 7 DRAIN 6 DRAIN 5 SOURCE 1 SOURCE 2 FB 3 VDD 4 IC10 VIPER22A C81 1μF/50V C80 104 C82 102 1KV R21 1 1W R22 820k 1W 220VAC FAN 图 3 家电维修资料网 www.520101.com TIP41 导通致 N4、N5、N6 的 1#脚构成接地与 N4、N5、N6 的 2#直流电源 18V 构成回路，致使风扇运转。C10 电解电容 (100uF/25V)起到对风扇电源进行滤波作用。故经 IC1 智能调整电压的 输出，在初始电压是 14VDC 左右，全速 18VDC 输出。 2．8．IGBT 温度检测（图 4） IGBT 产生的温度散热器传至紧贴散热器底下的负温度系数电阻热敏电阻 RT1（RT：104T/R：100KΩ25℃），该电阻随着 温度的升高而相应的阻值递小，当热敏电阻随着温度的下降而相应的阻值递大。即加热锅具时，热敏电阻也随着温度的变 化，CPU（IC2 HT46R23）7#（IT1）作出了相应的指令；若 IGBT 温度超过 90℃±5℃时（CPU 所设置）的温度，即 CPU C41 104 R58 5.6k R59 5.6k VCC C42 104 R19 100k C16 104 X1 8M RT1 100k 1 2 3 N7 CON3 C17 104 A3/PFD 3 GND 11 D0/PWM0 17 RET 19 VDD 20 OSC1 21 OSC2 22 PC3 15 PC2 14 IC2 FT1 IT1 （图 4） 2．7．灶面温度检测（图 4） 加热锅具底部的温度透过微晶玻璃板传至紧贴微晶玻璃板底的负温度 系数电阻热敏电阻 N7（RT：104T），该电阻随着温度的升高而相应的阻 值递小，当热敏电阻随着温度的下降而相应的阻值递大。即加热锅具 时，热敏电阻也随着温度的变化，CPU（IC2 HT46R23）2#（FT1）作出 了相应的指令；若灶面的温度超过 CPU（IC2 HT46R23）灶面安全温度 （CPU 所设置 260 度）的温度时，即 CPU（IC2 HT46R23）2#作出相应 指令，停止加热显示 “ED”字样。当热敏电阻开路时，经与即 CPU 作 出相应指令，停止加热显示 “EA”字样。 家电维修资料网 www.520101.com 作出相应指令，停止加热显示“EC”字样。当热敏电阻开路时，经与即 CPU（IC2 HT46R23）7#（IT1）作出相应指令， 停止加热显示 “Eb”字样。 2．9. 电流检测电路（图 5） 当放置放锅具加热时电流互感器 T2 二次测得的电压,经电阻 R10（330Ω） 与 VR1（500Ω）串联限制电流过大，C22 滤波，经 D20-D23 构成桥式全波 整流,所获得的直流电压经送至 IC4 C（LM339）8#脚对应 CPU9#脚的 PWM 输出的电平进行比较输出， CPU 根据监测该电压的变化,自动作出各种动作 指令: （CPU,该电压越高,表示电源输入的电流越大）配合 VDC 检测电路、VCE 电路反馈的信息,判别是否己放入适合的锅具,作出相应的动作指令配合 VDC 检测电路反馈的信息及方波电路监测的电源频率信息,调控 PWM 的脉宽,令 输出功率保持稳定。当移去锅具该电压突然减小，CPU 检测该电压判断为移 去锅具停止加热。 2．10．IGBT 驱动电路（图 06） T2 9 8 14 IC4C LM339 R33 10k C33 4.7μF/25V R31 10k D20 1N4148 D21 1N4148 D23 1N4148 D22 1N4148 VCC R30 330 C22 222 R32 3.3k VR1 500 C24 222 I1 R34-PWM （图 5） 家电维修资料网 www.520101.com 经 IC 输出一个脉冲驱动信号，当开通 TR6（945）时，TR7（733）是关闭；同步脉冲信号幅值放大到足以使 IGBT 导通， 当与开通 TR7（733）时，TR6（945）是关闭；使 IGBT 截止状态，当 IC 输出的脉冲信号周期愈宽时，IGBT 导通时间越 长，电磁炉输出的火力越大，（若脉冲宽度过大时，IGBT 导通时间过长，发热较快直到电流迅速增大使 IGBT 爆掉）这里 的阻尼二极管是保证线圈盘与共振电容的电磁能量在一周期内释放完毕，当 IGBT 导通后，线圈盘与 C40（0.3uF/1200V） 即停振。但是线圈盘上仍存有磁场能。当它向共振电容反向充电，电路电压变为下“+”上“-”时，达到阻尼二极体的导 通电压，使阻尼二极管向电源释放。电磁炉在整个工作过程中存在着能量交换，当 IGBT 大功率管导通时，向 C40 （0.3uF/1200V）电容充电，储存着一定的电量，并转化为磁场能（即电流流过线圈盘产生磁场）当 IGBT 大功率管关闭截 止时，线圈盘与电容 C40（0.3uF/1200V）构成短路放电（线圈盘的磁场能转变为电容 C40 的电场能），同时在线圈盘两端 出现较高的脉冲电压。构成了周期性的充放电工作。 B1 20A/800v C21 5μF/275V AC C40 0.3μF/1200V IGBT1 20T120 L4 300μH 10A TR6 C945 TR7 A733 R56 10 1/2W R41 220k 2W R55 5.6k R57 47k C38 100UF/25V VDD C39 104 108μH 1L 1M D26 1N4148 R29 4.7 1/2W Port 家电维修资料网 www.520101.com 2．11．IGBT 过压保护（图 7） IGBT1 20T120 R41 220k 2W R42 220k 2W R47 5.6k ZD2 20V R49 33 C27 471/50V 1L R45 10k 11 13 IC3D LM339 VCC IC4 #7 根据 IGBT 大功率管 C 极端电压，采样监测 IGBT 的峰值电压保护。经 R41、R42（220KΩ/2W）、R47（5.6 KΩ1/4W）与 R48（1.5 KΩ1/4W）分压 同 IC3D（LM339）11#基准电压进行比较输出对 IGBT 的工作蜂值电压进行保 护。当蜂值电压过高时，经分压接到 IC3D 的 10#（反相端）V-。而 IC3D 11# 脚同相端作为电压比较器的基准电压，它是由 5V（VCC）电源经 R45、R46 分压后所得。当大功率管 C 极电压升高时，经 R41、R42（220KΩ/2W）、R47 （5.6 KΩ1/4W）与 R48（1.5 KΩ1/4W）分压比例使 IC3D 第 10 脚电位升高； 在正常情况下，由于设计值使第 11 脚始终保持高电位，IC3D 第 13 脚输出 高电平，电路不动作，此时随着第 10#脚的电位升高，超过 IC3D 第 11 脚基 准电压，形成 LM339 内部三极管饱和导通，当 V- > V+ 时 IC 输出低电平， 由于 IC3D #13 为低电平，而 IC3D 第 11 脚为低电压迫使 IC3 第 13 脚输出 低电平，而使 IGBT 截止中断加热，达到保护 IGBT。此处 ZD4 有一 20V 稳压 （图 6） （图 7） 家电维修资料网 www.520101.com 2．12．锅具检测（图 8） C21 5μF/275V AC C40 0.3μF/1200V IGBT1 20T120 L4 300μH 10A 5 3 IC4A LM339 IC4B LM339 TR6 C945 TR7 A733 R56 10 1/2W R41 220k 2W R42 220k 2W R39 220k 2W R51 10k R50 1k R55 5.6k R57 47k C38 100UF/25V VDD D25 1N4148 C31 222 VCC VDD C39 104 108μH 1L 1M R52 10k D26 1N4148 R29 4.7 1/2W 由 IC4（LM339）#5 脚，#4 脚取得线圈盘 L 两端讯号作比较，若有放锅，IC4（LM339）#5 振荡波形会缩小， 相对 IC3（LM339）#2 振荡周期亦会缩小，反之若无锅时，IC3（LM339）#2 之振荡周期会较宽，送至 CPU（IC1 集成电路 HT46R22）做判断有无锅具（LOAD）。当 IC3（LM339）#4 判断有无锅具（LOAD）时，IC3（LM339）#2 输出低电平（LO），加热指示灯亮，表示正在加热，反之若判断无锅具（LOAD）时，C3（LM339）#2 输出高电平 （图 8） 家电维修资料网 www.520101.com VCC BO1 1 2 3 4 5 6 7 8 9 10 N1 BUZZER R20 10k TR4 C945 PB/AN5 1 PB/AN4 2 A3/PFD 3 PA2 4 PA1 5 PA0 6 PB/AN3 7 PB/AN2 8 PB/AN1 9 PB/AN0 10 GND 11 PC0 12 PC1 13 D0/PWM0 17 RET 19 VDD 20 OSC1 21 OSC2 22 A7/SCL 23 A6/SDA 24 A5/INT 25 A4/TMR 26 PB/AN7 27 PB/AN6 28 PC3 15 PC4 16 PC2 14 PD1/PWM1 18 IC2 HT46R23(DIP28) BO2 HEAT1 VCC 2．13 蜂鸣器(图 9) 当炉具在操作面板操作每次指令时 IC2（HT46R23）每发出 信号开通 TR4(C945)使蜂鸣器与 VCC 构成回路发出“哔”一声。 或当没有锅具及不适锅具等保护功能时智能发出“哔”、“哔” 声。 （图 9） 家电维修资料网 www.520101.com 三、常见故障： 1．通电后没有电源及显示 （图 8） 检查 FUSE 是否烧坏 是 检查左、右炉的 IGBT 及整流 器是否烧坏 通电，检查电源IC12(78L05) 的 3#脚是否输出 5VDC 检 查 变 压 器 的 输 出 或 更 换 IC12（78L05） 否 是 更换 IGBT、整流器后 通电，检查左、右炉的驱动电路分别查 D26、D36 阳极有脉宽输出，若用万 用表测出位 0VDC；阴极则为 18VDC， 为正常。 不接上线盘通电开机 是 否 是 否 检查： 左炉三极管 TR6 C945，TR7 S733，二极管 D29，或 IC4 集成电路 LM339。 右炉三极管 TR8 C945，TR9 S733，二极管 D36，或 IC5 集成电路 LM339。 家电维修资料网 www.520101.com 附：以上图示是针对一般情况存在的故障，显示板组件是在正常情况下按图示检查。 2．风扇不转 A．检查风扇在直流电压 18VDC 情况下风扇能否正常运转（注意电压的正、负接法）。 B．风扇自身正常，请开机用万表测量 N4、N5、N6 基座是否有电压 18VDC；若没有电压供应或低电压时，请检查开关电源的供电电路。 C．开关电源正常时，请检查三极管 TR2（C945）TR3（TIP41）是否正常（一般出现的故障是 TR3 三极管 TIP41 坏致风扇坏）。 D． 若以上述正常，可能存在的 PCB 的铜铂出现划断或是主控集成电路 IC2《HT46R23》的 27# -FAN 脚存在损坏，更换主控 IC 或对 PCB 的铜铂进行修复。 2. 开机不加热 A．加热灯出现间断闪动 B．加热灯没有显示 是 是 否 接上线盘通电开机，试机 左炉检查 R39、R41、R42 阻值是否（220KΩ 2W） 右炉检查 R69、R71、R72 阻值是否（220KΩ 2W） 左炉检查 C21 电容 5uF/275VAC,容量是否正常 右炉检查 C51 电容 7uF/275VAC,容量是否正常 更 换 电 阻 220K Ω 否 是 左炉检查 IC3、IC4 集成电路 LM339 是否正常 右炉检查 IC3、IC5 集成电路 LM339 是否正常 否 更换相同规格的电容 左炉、右炉检查 R10、R11 阻值是否 820KΩ 2W、 330KΩ 2W ，C13 电容 102/1KV 否 更换电阻或电容 是 更换 IC2 集成电路 HT46R23（可能损坏） 更换IC 集成电路LM339 家电维修资料网 www.520101.com 附：以上图示是针对一般情况存在的故障，注意在电源 18VDC 正常情况下按图示检查。A、B 故障都有可能存在互用图示的两种检查方法。 3．显示 EH 或 EL（在市电正常使用范围出的故障情况下按以下图示检查） 附：以上图示是针对一般情况存在的故障，经验值大部份存在的是 R7 电阻变值所致故障。 四、维修注意事项： 1．左、右炉的线盘请不要互换使用。 2．左、右炉的功率管 IGBT 的型号参数是不相同的请用相同的或较大功率的 IGBT 进行更换维修。 否 是 否 否 否 左炉检查 TR5、TR6 三极管是否损坏 右炉检查 TR8、TR9 三极管是否损坏 是 更换损坏的三极管 更换电流互感器 左炉检查 T2 电流互感器是否正常 右炉检查 T3 电流互感器是否正常 是 更换 IC2 集成电路 HT46R23（可能损坏） 左炉检查 IC3、IC4 集成电路 LM339 是否正常 右炉检查 IC3、IC5 集成电路 LM339 是否正常 更换IC 集成电路LM339 左、右炉检查 R7 电阻是否 470KΩ 2W 的阻值，若偏差≥3%的阻值计为损坏 更换损坏的电阻 470KΩ 2W 是 更换 IC2 集成电路 HT46R23（可能损坏） 左、右炉检查 R8 电阻对地的电压是否 在于 2-3VDC 范围 否 是 家电维修资料网 www.520101.com 3．更换 IGBT 及整流器时注意清洁散热器的异杂物，同时得涂抹导热硅脂确保器件的导热良好。另外 IGBT 的螺丝得 锁到位，否则在加热过程中易出现 EC 保护或烧坏 IGBT 等。 重要元器件的测量 一、IGBT： 检查的方法： 1、将用万用表的二极管档在电路板上测量 IGBT 功率管 C、G、E 极脚的导通电压， 2、将万用表的“COM-”（黑色笔）接 IGBT 的 C 极脚，然而将“VΩ+”（红色笔）接在 IGBT 的 E 极脚上测出 Uon为 0.4V 左右。（则为一个二极管的参数）为正常。若为“∞”或通路，则视为 IGBT 已损坏为“开路” 或“短路”。 3、将万用表的“COM-”（黑色笔）接 IGBT 的 C 极脚，然而将“VΩ+”（红色笔）接在 IGBT 的 G 极脚上测出 Uon为 0.9-1.5V 左右为正常。若为“∞”或通路，则视为 IGBT 已损坏为“开路”或“短路”。 期 4、将万用表的“COM-”（黑色笔）接 IGBT 的 G 极脚或 E 极脚，然而将“VΩ+”（红色笔）接在 IGBT 的 C 极脚；则为“∞”，为正常。若有参数电压或导通等，视为 IGBT 已击穿。 第 2，3 脚的电阻 外形图： 注意：测量时应在不通电情况下测量 是 家电维修资料网 www.520101.com 二、整流器： 1、将用万用表的二极管档在电路板上测量“整流器 BD”，利用二极管的特性来判断。 2、将万用表“VΩ+”（红色笔）接整流器的“-” ，然而将“COM-”（黑色笔）接到整流器的“~”、 “ ~”、“+”， 分别测为 0.4V、0.4V、0.8V 左右为正常。若为“∞”或通路“0V”， 视为整流器已“开路”或“击穿” 3、将万用表“COM-”（黑色笔）接整流器的“-” ，然而将“VΩ+”（红色笔）接整流器的“~”、 “ ~” 、“+”， 分别测为“∞”为正常。若为有导通或参数电压，视为 IGBT 已击穿。 五、简易故障的判别和排除(保护代码显示) 由于本机采用了最先进的微电脑检测控制技术，所以在炉子工作中出现的有些现象并不意味有故障，请先按以下 说明检查一下。 序号 现 象 可能原因 解决方式 1 当您关断电磁炉电源后，风扇持续工作 一段时间 电子系统冷却 正常现象 2 炉子工作一段时间，停机不工作，指示 “EC”。 1．炉子风扇进风口被堵； 2．炉子风扇停转 3．炉子使用环境温度过高，检查一下周围 有否发热器具。 1．清洁、去除进风口堵塞物 2．由专业维修人员修理 3．改善环境通风条件 家电维修资料网 www.520101.com 3 炉子工作一段时间，停机不工作，指示 “Ed”。 1．空锅干烧 2．被加热物体温升过高 消除干烧等原因，待炉子加热区表面 冷却后可继续启动工作 4 炉子工作一段时间，停机不工作，指示 “EA”“EB”。 温度传感器故障 由专业维修人员修理 5 炉子在使用过程中加热灯间隙闪烁 1．炉子设置在低功率工作状态（1-4 级） 2．设置烹饪温度已到 正常 6 电磁炉不工作，键盘上的灯熄灭。 无供电，供电故障或连接错误。 检查供电电路熔断丝和电路断路器。 7 炉子工作一段时间，停机不工作，数码 显示“EH” 电源电网超标（过压） 供电恢复正常即可工作 8 炉子工作一段时间，停机不工作，数码 显示“EL” 电源电网超标（欠压） 供电恢复正常即可工作 六、清洁保养 1.炉灶周围请勿放置易燃物或酸性碱性物品，以避免酸、碱对电磁炉中电路的腐蚀，影响电磁炉寿命。 请勿用水直接冲洗机体，可用软布沾水擦拭。 2. 锅具底部注意尽量不要摩擦工作区的陶瓷面板表面，以免划伤（工作区陶瓷面板表面划伤不影响电磁炉的使用）。 3. 禁止使用蒸汽清洁器。 七、警告： 1.禁止将电磁炉摆放于铁制台面或家用电器上工作（如铁制厨柜、消毒碗柜、冰箱等）。 家电维修资料网 www.520101.com 2.炉子工作时请勿将刀、叉、勺、盖等物件放在上面，防止被意外加热。 3.炉具使用后请勿用手触摸灶面加热区，因受锅具的高温影响，加热区温度颇高。 4.电磁炉出现异常情况，如电源线破损等，须由制造商或被授权的维修处专业人员予以更换维修。用户不得自行更换拆卸， 否则不予保修（因此产生的安全事故，本公司概不负责）。 5.如灶面碎裂，请立即关机，拨掉电源插头以防触电。
