德昕TS-688 DX电磁炉维修培训手册

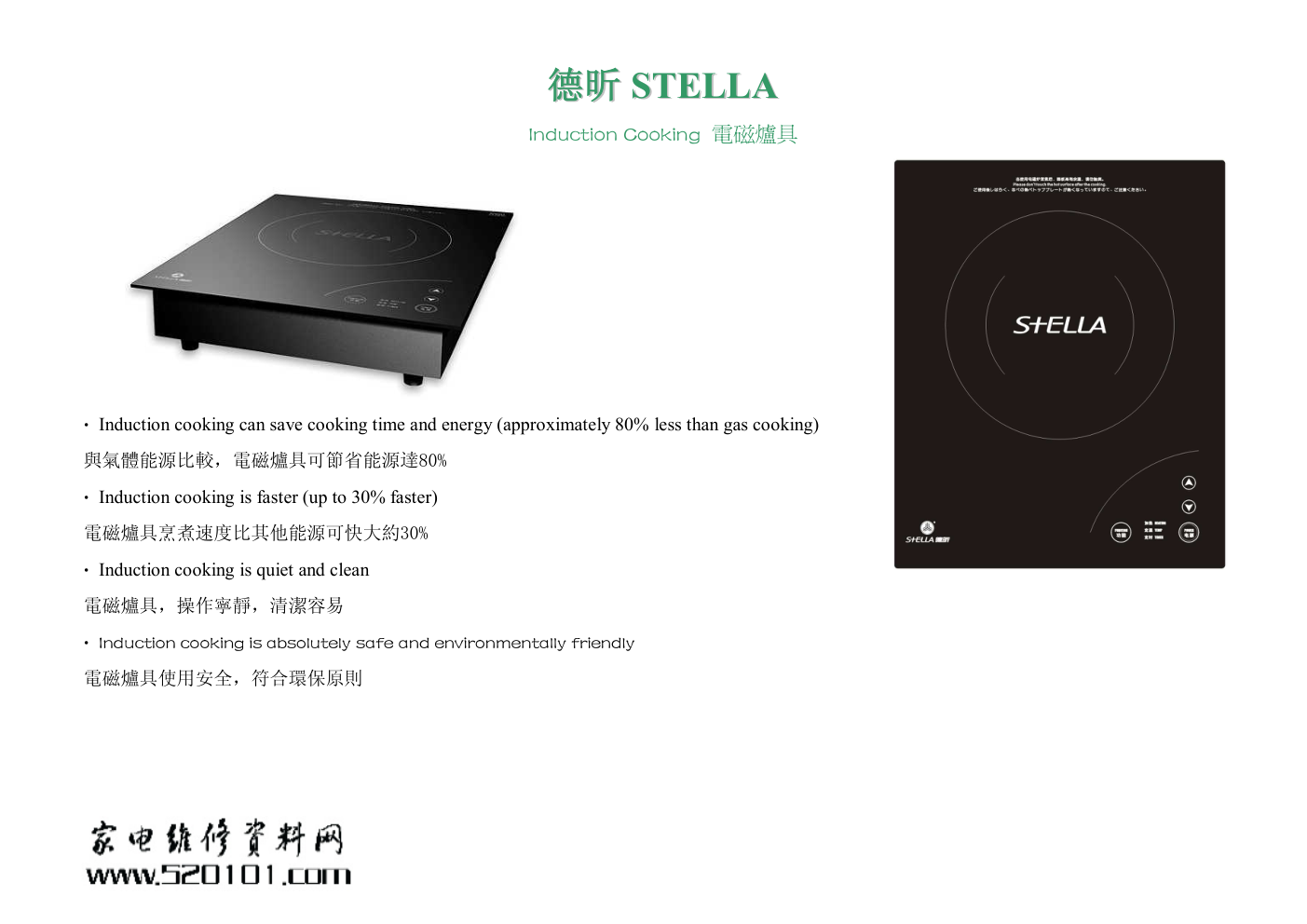

1 编写人：王永斌 以下内容属个人理解及学习，若有不对 之处敬请给予指正或与本人联系。 TLE：0754-8173084 E-mail: st-bin@163.com 2 3 德 德昕 昕 SSTTEELLLLAA Induction Cooking 電磁爐具 • Induction cooking can save cooking time and energy (approximately 80% less than gas cooking) 與氣體能源比較，電磁爐具可節省能源達80% • Induction cooking is faster (up to 30% faster) 電磁爐具烹煮速度比其他能源可快大約30% • Induction cooking is quiet and clean 電磁爐具，操作寧靜，清潔容易 • Induction cooking is absolutely safe and environmentally friendly 電磁爐具使用安全，符合環保原則 4 TS-688 DX电磁炉维修手册 STELLA INDUCTION COOKER Stella electrical appliances co.,ltd 5 一、简介 1.1 电磁加热原理 电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶内部，由整流电路将 50/60Hz 的交流电压变成直流电压，再经过控制 电路将直流电压转换成频率为 20-40KHz 的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导 磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。 电源 电力控制 微电脑监控 感应电流 微晶玻璃板 加热线圈 3. 操作面板 布置见图三 图三 2. 操作面布置 见图二 6 电源开关：接通电源后，按该键可开机，开机状态下再按此键则关机。 功 能 键：按该键循环选择加热、定温、和定时设置功能。 调 高 键：在加热功能时，按该键可增大一档火力。在定温功能时，按该键可增大一档定温温度。在定时设置功能时，每按该键一次，定时时 间增加一分钟，按住该键定时时间自动以 10 分一档快速自动增加。 调 低 键：在加热功能时，按该键可减小一档火力。在定温功能时，按该键可减小一档定温温度。在定时设置功能时，每按该键一次，定时时 间减少一分钟，按住该键定时时间自动以 10 分一档快速自动减少。 数码显示：在加热功能时，显示设定的火力，加热指示灯亮。 在定温功能时，显示设定的定温温度，温度指示灯亮。 在定时设置时，显示定时时间。定时指示灯亮。 4．操作说明 通 电：将电源插头插入插座，电磁炉发出“Bi“的一声，表示电源已接通。 开 机：在加热区放置好锅具，按住“开/关”键约 2 秒，面板上所有指示灯和数码管闪烁，电磁炉处于等待状态，再按一下“功能键”电 磁炉开始工作，功能预设为加热。 改变功能：按“功能”键可循环选择加热、定温、和定时设置功能。 改变火力：在加热功能时，按调高键或调低键可增大或减小火力，从 1～8 档中选择合适的火力。 改变温度：在定温功能时，按调高键或调低键可增大或减小定温温度，从 80、120、160、200、220、240℃中选择合适的温度。 设置定时：按“功能”键选定时设置，定时指示灯亮，按调高键或调低键可在 0～200 分钟间任意设置定时时间。完成后，再按一次“功能” 键，退出定时设置，定时指示灯闪烁，定时开始。要取消定时，将定时时间设为 0。 关 机：加热过程中，按“开/关”键可关机。 7 8 9 二、原理分析： 设 计 核 对 批 准 标准化 广 东 德 昕 科 技 有 限 公 司 25-May-2007 打印 F1 10A VA 391 220V AC 1 2 3 4 5 6 T1 B1 25A/800v D5 1N4004 C7 470UF/35V TR1 8050 C8 220UF/25V VDD T2 C3 5μF/400V DC C23 0.4μF/1200V IGBT 40T120 L2 300μH C34 104 5 4 2 3 12 IC3A LM339 11 10 13 IC3D LM339 7 6 1 IC3B LM339 9 8 14 IC3C LM339 TR6 C945 TR7 A733 R35 10 / 1W R7 470k 2W R20 130k/2W R21 130k 2W R19 2k R18 130k 2W R22 3.3k R28 10k R27 1k R12 10k R16 6.8k R34 5.6k R36 47k C22 220μF/25V VDD D18 1N4148 C17 222 C10 4.7μF/25V VCC R9 47k R15 4.7k R8 4.7k R13 10k R17 20k D7 1N4004 D8 1N4004 D9 1N4148 C9 10μF/25V ZD2 20V ZD4 20V VCC R26 33 R23 1k C15 1μF/25V R11 10k D10 1N4148 D11 1N4148 D13 1N4148 D12 1N4148 C12 1μF/16V R14 27k R48 5.6k R49 5.6k VCC C33 104 R47 100k C32 104 BUZZER R46 10k C25 100μF/16V R24 39k C24 104 D17 1N4148 R31 2.2k C26 222 C14 471/50V VCC VDD R10 330 VR1 500 X1 8M C1 2uF/275V AC TS-688 DX电磁炉 主 电 路 原 理 图 PB/AN5 1 PB/AN4 2 A3/PFD 3 PA2 4 PA1 5 PA0 6 PB/AN3 7 PB/AN2 8 PB/AN1 9 PB/AN0 10 GND 11 PC0 12 PC1 13 D0/PWM 14 RET 15 VDD 16 OSC1 17 OSC2 18 A7/SCL 19 A6/SDA 20 A5/INT 21 A4/TMR 22 PB/AN7 23 PB/AN6 24 IC2 HT46R22 C20 101 R6 2.2k IC1.21 IC1.21 R5 10k VCC C21 104 C18 101 98μH L M ACN ACL RT1 100k 1 2 3 N2 CON3 C11 222 R29 100k R25 10k C2 222 C27 104 C31 104 C13 1μF/25V D15 1N4148 D14 1N4148 R42 220k R40 330k R45 10k R43 330k R41 220k R39 7.5k D21 1N4148 C29 102 C30 104 VCC D20 1N4148 R44 10k D16 1N4148 R30 10k R32 47k R33 10k C19 103 VDD 3 2 1 8 4 IC4A LM393 5 6 7 IC4B LM393 R38 330k 1W R37 820k 1W C28 102 1KV VDD D1 1N4004 D3 1N4004 D2 1N4004 D4 1N4004 C4 1000μF/25V Vin 1 GND 3 +5V 2 IC178L05 C5 470μF/16V R2 1k 1 2 N1 VCC TR3 8050 R1 10 1/2W C6 220μF/25V C16 102 D19 1N4148 TR4 C945 1 2 3 4 5 6 7 8 9 10 N4 C37 2uF/275V AC L1 C38 372 275VAC C39 372 275VAC ACE 10 设 计 核 对 批 准 标准化 广 东 德 昕 科 技 有 限 公 司 25-May-2007 打印 STR 1 D 2 CLK 3 OE 15 Q1 4 Q2 5 Q3 6 Q4 7 Q5 14 Q6 13 Q7 12 Q8 11 QS 9 QS 10 VCC 16 GND 8 IC1 CD4094 R101 150 R102 150 R103 150 R104 150 R105 150 R106 150 R107 150 R108 150 C101 100uF 16V C102 104 VCC VCC C104 33P TS-688 DX 显示板 电 气 原 理 图 LED1 LED2 LED3 R120 75k D101 1N4148 D102 1N4148 R121 1M R122 75k C106 CC104 C107 CC104 C108 CC104 C109 CC104 X1 8M AN3 AN2 AN1 AN0 C105 CC104 R123 75k D103 1N4148 D104 1N4148 R124 1M R125 75k R126 75k D105 1N4148 D106 1N4148 R127 1M R128 75k R129 75k D107 1N4148 D108 1N4148 R130 1M R131 75k AN3 AN2 AN1 AN0 R119 100k R135 4.7k R136 4.7k R137 4.7k R138 4.7k 1 2 3 4 5 6 7 8 9 10 N5 Header 10 HEATING TEMP TIMER TR101 A733 TR103 A733 TR102 A733 R113 4.7k R112 4.7k R111 4.7k A B C D E F G H PD1 PD2 PD3 Function Down Up Power A3/PFD 1 PA2 2 PA1 3 PA0 4 PB/AN3 5 PB/AN2 6 PB/AN1 7 PB/AN0 8 GND 9 D0/PWM 10 RES 11 VDD 12 OSC1 14 OSC2 13 A7/SCL 15 A6/SDA 16 A5/INT 17 A4/TMR 18 IC2HT46R47 C103 33p 11 2.1 主回路原理分析 时间 t1~t2 时当开关脉冲加至 Q1 的 G 极时,Q1 饱和导通,电流 i1 从电源流过 L1,由于线圈感抗不允许电流突变.所 以在 t1~t2 时间 i1 随线性上升,在 t2 时脉冲结束,Q1 截止,同样由于感抗作用,i1 不能立即变 0,于是向 C3 充电,产生充电 电流 i2,在 t3 时间,C3 电荷充满,电流变 0,这时 L1 的磁场能量全部转为 C3 的电场能量,在电容两端出现左负右正,幅度达 到峰值电压,在 Q1 的 CE 极间出现的电压实际为逆程脉冲峰压+电源电压,在 t3~t4 时间,C3 通过 L1 放电完毕,i3 达到最大 值,电容两端电压消失,这时电容中的电能又全部转为 L1 中的磁能,因感抗作用,i3 不能立即变 0,于是 L1 两端电动势反向, 即 L1 两端电位左正右负,由于阻尼管 D11 的存在,C3 不能继续反向充电,而是经过 C2、D11 回流,形成电流 i4,在 t4 时间, 第二个脉冲开始到来,但这时 Q1 的 UE 为正,UC 为负,处于反偏状态,所以 Q1 不能导通,待 i4 减小到 0,L1 中的磁能放完,即 到 t5 时 Q1 才开始第二次导通,产生 i5 以后又重复 i1~i4 过程,因此在 L1 上就产生了和开关脉冲 f(20KHz~30KHz)相同的 12 交流电流。t4~t5 的 i4 是阻尼管 D11 的导通电流, 在高频电流一个电流周期里,t2~t3 的 i2 是线盘磁能对电容 C3 的充电电流,t3~t4 的 i3 是逆程脉冲峰压通过 L1 放电的电 流,t4~t5 的 i4 是 L1 两端电动势反向时, 因 D11 的存在令 C3 不能继续反向充电, 而经过 C2、D11 回流所形成的阻尼电流,Q1 的导通电流实际上是 i1。Q1 的 VCE 电压变化:在静态时,UC 为输入电源经过整流后的直流电源,t1~t2,Q1 饱和导通,UC 接 近地电位,t4~t5,阻尼管 D11 导通,UC 为负压(电压为阻尼二极管的顺向压降),t2~t4,也就是 LC 自由振荡的半个周期,UC 上 出现峰值电压,在 t3 时 UC 达到最大值。 以上分析证实两个问题:一是在高频电流的一个周期里,只有 i1 是电源供给 L 的能量,所以 i1 的大小就决定加热功率 的大小,同时脉冲宽度越大,t1~t2 的时间就越长,i1 就越大,反之亦然,所以要调节加热功率,只需要调节脉冲的宽度;二是 LC 自由振荡的半周期时间是出现峰值电压的时间,亦是 Q1 的截止时间,也是开关脉冲没有到达的时间,这个时间关系是不 能错位的,如峰值脉冲还没有消失,而开关脉冲己提前到来,就会出现很大的导通电流使 Q1 烧坏,因此必须使开关脉冲的前 沿与峰值脉冲后沿相同步。 2．2 防护电路（图 1） 压敏电阻 VA 的电压敏感特性是它的电阻值随着外加电压变化而变化。当外加电压较低时，流过电阻的电流很小，压敏 电阻呈现高阻状态；当外加电压达到或者超过压敏电压 UC 时，流过电阻的电流陡增，压敏电阻的阻值将大大降低。 F1 10A VA 391 220V AC C1 2uF/275V AC ACN ACL L1 C37 2uF/275V AC 图 1 13 2．3 VAC 检测电路（图 2） AC220V 或（240VAC）由 D7、D8 整流的脉动直流电压通过 R7、R8、R9 分压、C9 平滑后的直流电压送入 CPU,根据监测该电压的变化,CPU 会自动作出各种动作指令: 判别输入的电源电压是否在充许范围内,否则停止加热,并报知信息(详见故障代码表)。 (2) 配合电流检测电路、VCE 电路反馈的信息,判别是否己放入适合的锅具,作出相应 的动作指令(详见加热开关控制及试探过程一节)。 (3) 配合电流检测电路反馈的信息及方波电路监测的电源频率信息,调控 PWM 的脉宽 ,令输出功率保持稳定。 2．4 风扇驱动电路（图 3） R7 470k 2W R9 47k R8 4.7k D7 1N4007 D8 1N4007 D9 1N4148 C9 10μF/25V IC2-7 图 2 D1 1N4007 D3 1N4007 D2 1N4007 D4 1N4007 C4 1000μF/25V Vin 1 GND 3 +5V 2 IC178L05 C5 470μF/25V R2 1k 1 2 N1 VCC TR3 8050 R1 10 1/2W C6 220μF/25V ic2-22# 风扇驱动电路（图 3）：当 IC2-22#发出一个高电平， 开通 TR3（8050）三极管导通使 N1 的 1#脚接地与 2#直流电源够成回路，N1 输出负载电压为 12V 致 使风扇运转。C6 电解电容(220uF/25V)起到对风扇 电源进行滤波作用。故经 IC1 智能调整电压的 输出，在初始电压是 8VDC 左右，全速 12VDC。 图 3 14 2．5 电源电路（图 4） 经 T1 变压器（1#-2#接电源电压 220V 或 240V）输出两组交流电压，3#-4#为一 组经 D5（IN4007）半波整流 TR1（8050）进行调整电压，C7、C8 电解电容起到滤波 作用。ZD2（18-2）稳压管进行稳压。 VDD 电压输出为 17.7-18.2V 为正常！5#-6#电压输出经 D1、D2、D3、D4 整流二极管 全波整流，经 IC1（7805）调整输出 VCC 电压为 5V。C4、C5 电解电容起到滤波作用。 〖图中：VDD 电压是通过以下 D5:IN4007 半波整流用 ZD2:稳压 Vz-0.6=Vout TR1:稳压用三极管 D667， R6:供给 TR1： 8050 之 IB 及 ZD2 之 Iz C7～C9:使直流电压 Vout 平坦 ①串联型稳压电路中流经调整管的（IC）电流基本上就是负载电流，当负载电流较大时， 调整管所需要的基极电流 IB 也较大。 ②当电网电压升高或输出（Ie）电流减小，Ib 基极电流减小，Ic 下降，VCE 管压降增大 VCE=EC-IcRc（小）使输出（降低）保持稳定 V0=Ec-VCE(大) ③ 当电网电压降低或输出电流 Ie 增大，基极电流（Ib）增大，Ic 上升，VCE 管压降减小 （VCE=EC-IcRc）使输出（升高）保持稳定 V0=EC-VCE（小）〗 （图 2） 1 2 3 4 5 6 T1 D5 1N4007 C7 470UF/35V TR1 8050 C8 220UF/25V VDD ZD2 18V R6 2.2k D1 1N4007 D3 1N4007 D2 1N4007 D4 1N4007 C4 1000μF/25V Vin 1 GND 3 +5V 2 IC178L05 C5 470μF/25V VCC 图 4 15 2．6 浪涌电路（图 5） 图 5 中：浪涌保护模块主要是针对电网电压中的浪涌冲击而进行的保 护。两保护模块由电阻 R37（820KΩ）、R38、R39、R40、R41、R42、R43、 R44、R45 电容 C28、C29、C30、二极管 D20、D21、D16、电压比较器 IC4B 的第 5、6、7 脚构成。 保护过程：当电网中出现一个较大的浪涌冲击波，经从整流模块的电 压经分压电阻降压之后送到 IC4 的第 6 脚，由于比较器的第 5 脚由 VCC 提 供参考电压，因此当 IC4（LM393）的第 6 脚的电压大于第 5 脚时，在输出 端的第 7 脚就会有一个低电平输出，该低电平的出现会使钳位二极管 D16 单相导通，从而使 IGBT 停止工作，保护起动。另外 IGBT 的触发电压须在 15V 以上，否则发热会比较严重。所以为了检测该电压，所以我们使用了另 外一个电压比较器。同理，当第 7 脚的电压小于第 6 脚电压时，在第 7 脚 也会输出一个低电平，也会让 IGBT 停止工作。 R42 220k R40 330k R45 10k R43 330k R41 220k R39 6.8k D21 1N4148 C29 102 C30 104 VCC D20 1N4148 R44 33k D16 1N4148 5 6 7 IC4B LM393 B1 20A/800v C3 5μF/400V DC L2 300μH R38 330k 1W R37 820k 1W C28 102 1KV IC3B-7# 图 5 16 2．8．IGBT 温度检测（图 6） IGBT 产生的温度散热器传至紧贴散热器底下的负温度系数电阻热敏电阻 RT1 （RT：104T），该电阻随着温度的升高而相应的阻值递小，当热敏电阻随着温度的下降而相应的阻值递大。即加热锅具时， 热敏电阻也随着温度的变化，CPU（IC2 HT46R22）10#作出了相应的指令；若 IGBT 温度超过 85℃±5℃时（CPU 所设置） 的温度，即 CPU 作出相应指令，停止加热显示“EC”字样。当热敏电阻开路时，经与即 CPU（IC2 HT46R22）10#作出相 应指令，停止加热显示 “Eb”字样。 C34 104 R48 5.6k R49 5.6k VCC C33 104 R47 100k C32 104 1 A3/PFD 3 PB/AN3 7 PB/AN2 8 PB/AN1 9 PB/AN0 10 GND 11 D0/PWM 14 RET 15 VDD 16 A7/SCL 19 A6/SDA 20 22 PB/AN7 23 PB/AN6 24 IC2 HT46R22 RT1 100k 1 2 3 N2 CON3 （图 6） 2．7．灶面温度检测（图 6） 加热锅具底部的温度透过微晶玻璃板传至紧贴微晶玻璃板底的负温 度系数电阻热敏电阻 N2（RT：104T），该电阻随着温度的升高而相应 的阻值递小，当热敏电阻随着温度的下降而相应的阻值递大。即加热 锅具时，热敏电阻也随着温度的变化，CPU（IC2 HT46R22）9#作出了 相应的指令；若温度超过 CPU 灶面安全温度（CPU 所设置 240 度）的温 度，即 CPU（IC2 HT46R22）9#作出相应指令，停止加热显示 “ED”字 样。当热敏电阻开路时，经与即 CPU 作出相应指令，停止加热显示 “EA” 字样。 17 2．9. 电流检测电路（图 7） 当放置放锅具加热时电流互感器 T2 二次测得的电压,经电阻 R10（330Ω） 与 VR1（330Ω）串联限制电流过大，C2 滤波，经 D10、D11、D12、D13 构 成桥式全波整流,所获得的直流电压经送至 IC3（LM339）8#脚对应 CPU9#脚 输出的电平进行比较输出， CPU 根据监测该电压的变化,自动作出各种动作 指令: （CPU,该电压越高,表示电源输入的电流越大）配合 VDC 检测电路、VCE 电路反馈的信息,判别是否己放入适合的锅具,作出相应的动作指令配合 VDC 检测电路反馈的信息及方波电路监测的电源频率信息,调控 PWM 的脉宽,令 输出功率保持稳定。当移去锅具该电压突然减小，CPU 检测该电压判断为移 去锅具停止加热。 T2 9 8 14 IC3C LM339 R12 10k C10 4.7μF/50V R15 4.7k R17 20k R11 10k D10 1N4148 D11 1N4148 D13 1N4148 D12 1N4148 VCC R10 330 VR1 500 C11 222 C2 222 D15 1N4148 D14 1N4148 PWM IC3 7# （图 7） 18 2．10．IGBT 驱动电路（图 08） 经 IC 输出一个脉冲驱动信号，当开通 TR6（945）时，TR7（733）是关闭；同步脉冲信号幅值放大到足以使 IGBT 导通， 当与开通 TR7（733）时，TR6（945）是关闭；使 IGBT 截止状态，当 IC 输出的脉冲信号周期愈宽时，IGBT 导通时间越 长，电磁炉输出的火力越大，（若脉冲宽度过大时，IGBT 导通时间过长，发热较快直到电流迅速增大使 IGBT 爆掉）这里 的阻尼二极管是保证线圈盘与共振电容的电磁能量在一周期内释放完毕，当 IGBT 导通后，线圈盘与 C23 即停振。但是线 圈盘上仍存有磁场能。当它向共振电容反向充电，电路电压变为下“+”上“-”时，达到阻尼二极体的导通电压，使阻尼 二极管向电源释放。电磁炉在整个工作过程中存在着能量交换，当 IGBT 大功率管导通时，向 C23 电容充电，储存着一 定的电量，并转化为磁场能（即电流流过线圈盘产生磁场）当 IGBT 大功率管关闭截止时，线圈盘与电容 C23 构成短路放 电（线圈盘的磁场能转变为电容 C23 的电场能），同时在线圈盘两端出现较高的脉冲电压。构成了周期性的充放电工作。 B1 20A/800v C3 5μF/400V DC C23 0.27μF/1200V IGBT 25T120 L2 300μH TR6 C945 TR7 A733 R35 10 / 1W R20 130k/2W R21 130k 2W R18 130k 2W R34 5.6k R36 47k C22 220μF/25V VDD C21 104 L M R37 820k 1W C28 102 1KV D19 1N4148 （图 8） 19 2．11．IGBT 过压保护（图 9） C23 0.27μF/1200V IGBT 25T120 R20 130k/2W R21 130k 2W R22 3.3k R36 47k ZD4 20V R26 33 R23 1k VCC R24 33k VCC C14 471/50V 3 2 1 8 4 IC4A LM393 IC3.7# L R25 10k D16 1N4148 C27 104 从 IGBT 大功率管 C 极端取出的取样电压经 R23（1KΩ）分压与基准电 压 IC4（LM339）3#进行比较对 IGBT 的工作蜂值电压进行保护。当蜂值电压 过高时，经分压接到 IC4 的 2#（反相端）V-。而 IC4 3#同相端作为电压比 较器的基准电压，它是由 5V（VDD）电源经 R24、R25 分压后所得。当大功 率管 C 极电压升高时，经 R20、21、22、23 分压比例使 IC4 第 2 脚电位升 高；在正常情况下，由于设计值使第 3 脚始终保持高电位，IC4 第 1 脚输出 高电平，电路不动作，此时随着第 2 脚的电位升高，超过 IC4 第 3 脚基准 电压，形成 LM339 内部三极管饱和导通，当 V- > V+ 时 IC 输出低电平，由 于 IC4 #1 为低电平，而 IC3 第 7 脚为低电压迫使 IC3 第 1 脚输出低电平， 而使 IGBT 截止中断加热，达到保护 IGBT。此处 ZD4 有一 20V 稳压管主要起 箱位作用，当电阻 R21、22 因断路或者烧坏的情况下，不使 IC 烧坏，而在 正常情况下此稳压管不起稳压作用，同时对卸载起保护作用。当 IGBT C 极 电压过高，超过某一设定值时，经由 IC4#1 输出低电位 LO，IGBT OFF， 达到保护 IGBT 不因 C 极电压过高而损坏。 （图 9） 20 2．12．锅具检测（图 10） C23 0.27μF/1200V IGBT 25T120 5 4 2 3 12 IC3A LM339 11 10 13 IC3D LM339 7 6 1 IC3B LM339 TR6 C945 TR7 A733 R35 10 / 1W R20 130k/2W R21 130k 2W R19 2k R18 130k 2W R28 10k R27 1k R34 5.6k R36 47k C22 220μF/25V VDD D18 1N4148 C17 222 VCC ZD4 20V C15 1μF/50V C14 471/50V VDD IC1.21 C21 104 C18 101 140μH L M R30 10k R32 10k VCC C16 102 D19 1N4148 由 IC3（LM339）#5 脚，#4 脚取得线圈盘 L 两端讯号作比较， 若有放锅，IC3（LM339）#5 振荡波形会缩小，相对 IC3（LM339） #2 振荡周期亦会缩小，反之若无锅时，IC3（LM339）#2 之振荡 周期会较宽，送至 CPU（IC1#21）做判断有无锅具（LOAD）。当 IC3（LM339）#4 判断有无锅具（LOAD）时，IC3（LM339）#2 输 出低电平（LO），加热指示灯亮，表示正在加热，反之若判断无 锅具（LOAD）时，C3（LM339）#2 输出高电平（HI），加热（HEATING） 指示灯不亮，停止加热。 （图 10） VCC BUZZER R46 10k PB/AN5 1 PB/AN4 2 A3/PFD 3 D0/PWM 14 RET 15 VDD 16 A7/SCL 19 A6/SDA 20 PB/AN7 23 PB/AN6 24 IC1.21 C31 104 TR4 C945 1 2 3 4 5 N4 2．13 蜂鸣器 当炉具在操作面板操作每次指令时 IC 每发出信号开通 TR4 使蜂鸣器与 VCC 构成回路发出“哔”一声。或当没有锅 具及不适锅具时智能发出“哔”、“哔”声。 21 三、常见故障： 略 四、简易故障的判别和排除(保护代码显示) 由于本机采用了最先进的微电脑检测控制技术，所以在炉子工作中出现的有些现象并不意味有故障，请先按以下 说明检查一下。 序号 现 象 可能原因 解决方式 1 当您关断电磁炉电源后，风扇持续工作 一段时间 电子系统冷却 正常现象 2 炉子工作一段时间，停机不工作，指示 “EC”。 1．炉子风扇进风口被堵； 2．炉子风扇停转 3．炉子使用环境温度过高，检查一下周围 有否发热器具。 1．清洁、去除进风口堵塞物 2．由专业维修人员修理 3．改善环境通风条件 3 炉子工作一段时间，停机不工作，指示 “Ed”。 1．空锅干烧 2．被加热物体温升过高 消除干烧等原因，待炉子加热区表面 冷却后可继续启动工作 4 炉子工作一段时间，停机不工作，指示 “EA”“EB”。 温度传感器故障 由专业维修人员修理 5 炉子在使用过程中加热灯间隙闪烁 1．炉子设置在低功率工作状态（1-4 级） 2．设置烹饪温度已到 正常 6 电磁炉不工作，键盘上的灯熄灭。 无供电，供电故障或连接错误。 检查供电电路熔断丝和电路断路器。 7 炉子工作一段时间，停机不工作，数码 显示 EH 电源电网超标（过压） 供电恢复正常即可工作 8 炉子工作一段时间，停机不工作，数码 显示 EL 电源电网超标（欠压） 供电恢复正常即可工作 22 五、清洁保养 1.炉灶周围请勿放置易燃物或酸性碱性物品，以避免酸、碱对电磁炉中电路的腐蚀，影响电磁炉寿命。 请勿用水直接冲洗机体，可用软布沾水擦拭。 2. 锅具底部注意尽量不要摩擦工作区的陶瓷面板表面，以免划伤（工作区陶瓷面板表面划伤不影响电磁炉的使用）。 3. 禁止使用蒸汽清洁器。 六、警告： 1.禁止将电磁炉摆放于铁制台面或家用电器上工作（如铁制厨柜、消毒碗柜、冰箱等）。 2.炉子工作时请勿将刀、叉、勺、盖等物件放在上面，防止被意外加热。 3.炉具使用后请勿用手触摸灶面加热区，因受锅具的高温影响，加热区温度颇高。 4.电磁炉出现异常情况，如电源线破损等，须由制造商或被授权的维修处专业人员予以更换维修。用户不得自行更换拆卸， 否则不予保修（因此产生的安全事故，本公司概不负责）。 5.如灶面碎裂，请立即关机，拨掉电源插头以防触电。
