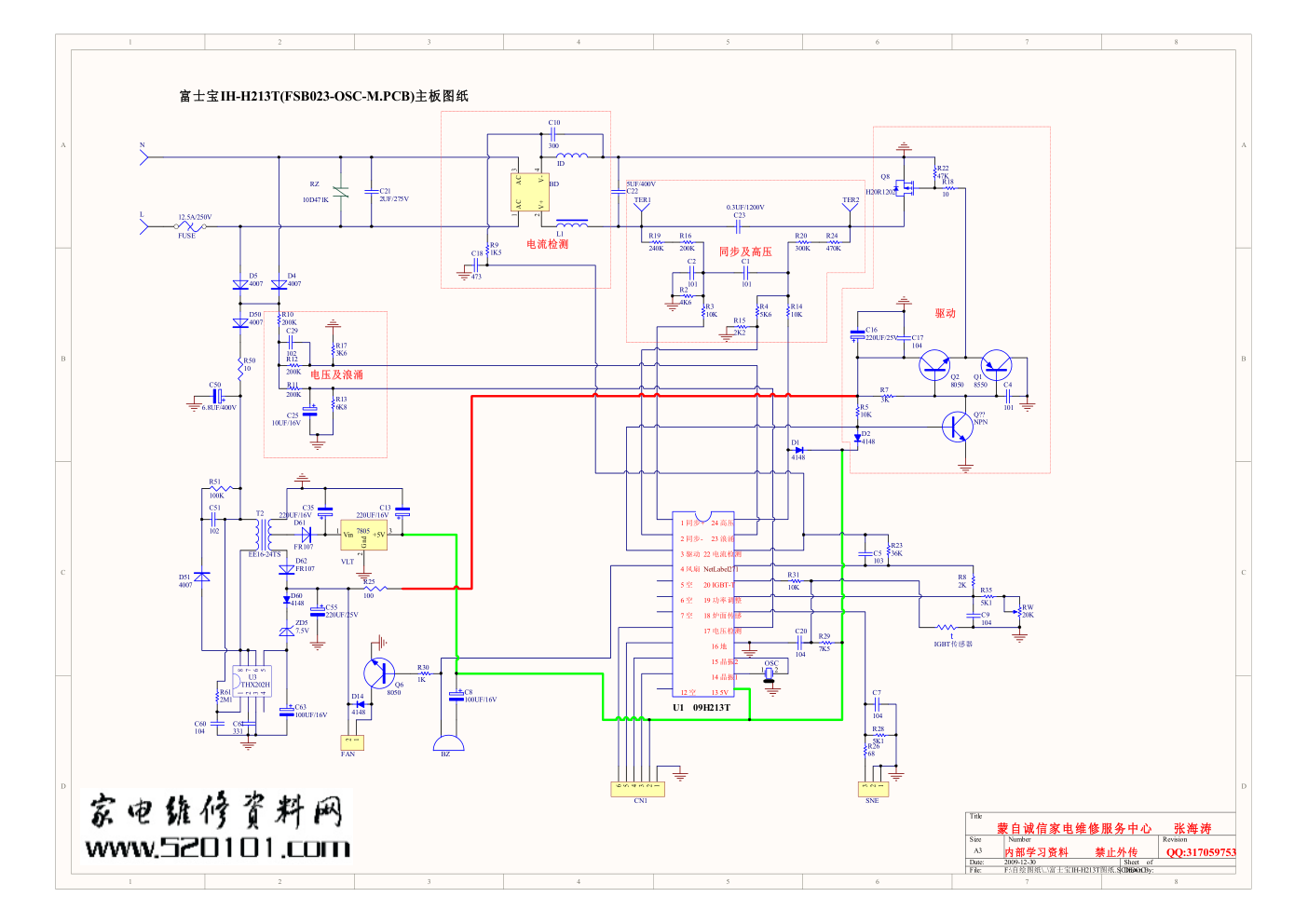

富士宝IH-H213T电磁炉电路原理图
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 D D C C B B A A Title Number Revision Size A3 Date: 2009-12-30 Sheet of File: F:\自绘图纸\..\富士宝IH-H213T图纸.SCHDOC Drawn By: R17 3K6 R29 7K5 R18 10 R31 10K R28 5K1 R9 1K5 R2 4K6 R13 6K8 R11 200K R12 200K R10 200K R61 2M1 R14 10K R20 300K R19 240K R4 5K6 R16 200K R24 470K R3 10K R15 2K2 R22 47K R35 5K1 R26 68 R5 10K R7 3K R30 1K R8 2K R23 36K t IGBT传感器 R50 10 R25 100 R51 100K RW 20K RZ 10D471K ID L1 T2 EE16-24TS AC 1 V+ 2 AC 3 V- 4 BD D14 4148 D60 4148 D2 4148 D1 4148 D5 4007 D50 4007 D4 4007 D51 4007 D61 FR107 D62 FR107 1 2 FAN 1 2 3 SNE 1 2 3 4 5 6 CN1 BZ C18 473 C5 103 C17 104 C7 104 C29 102 C10 300 C60 104 C51 102 C61 331 C9 104 C20 104 C22 5UF/400V C21 2UF/275V C23 0.3UF/1200V C2 101 C4 101 C1 101 C8 100UF/16V C55 220UF/25V C25 10UF/16V C50 6.8UF/400V C35 220UF/16V C13 220UF/16V C63 100UF/16V C16 220UF/25V N L 12.5A/250V FUSE ZD5 7.5V 1 2 OSC TER1 TER2 Q8 H20R1202 Q?? NPN Q2 8050 Q6 8050 Q1 8550 1 2 3 4 5 6 7 8 U3 THX202H Vin 1 Gnd 2 +5V 3 VLT 7805 U1 09H213T 1 同步+ 2 同步- 24 高压 23 浪涌 3 驱动 4 风扇 5 空 6 空 7 空 13 5V 12 空 14 晶振1 15 晶振2 16 地 17 电压检测 18 炉面传感 19 功率调整 20 IGBT-T NetLabel271 22 电流检测 蒙自诚信家电维修服务中心 张海涛 内部学习资料 禁止外传 QQ:317059753 富士宝IH-H213T(FSB023-OSC-M.PCB)主板图纸 电流检测 同步及高压 电压及浪涌 驱动
