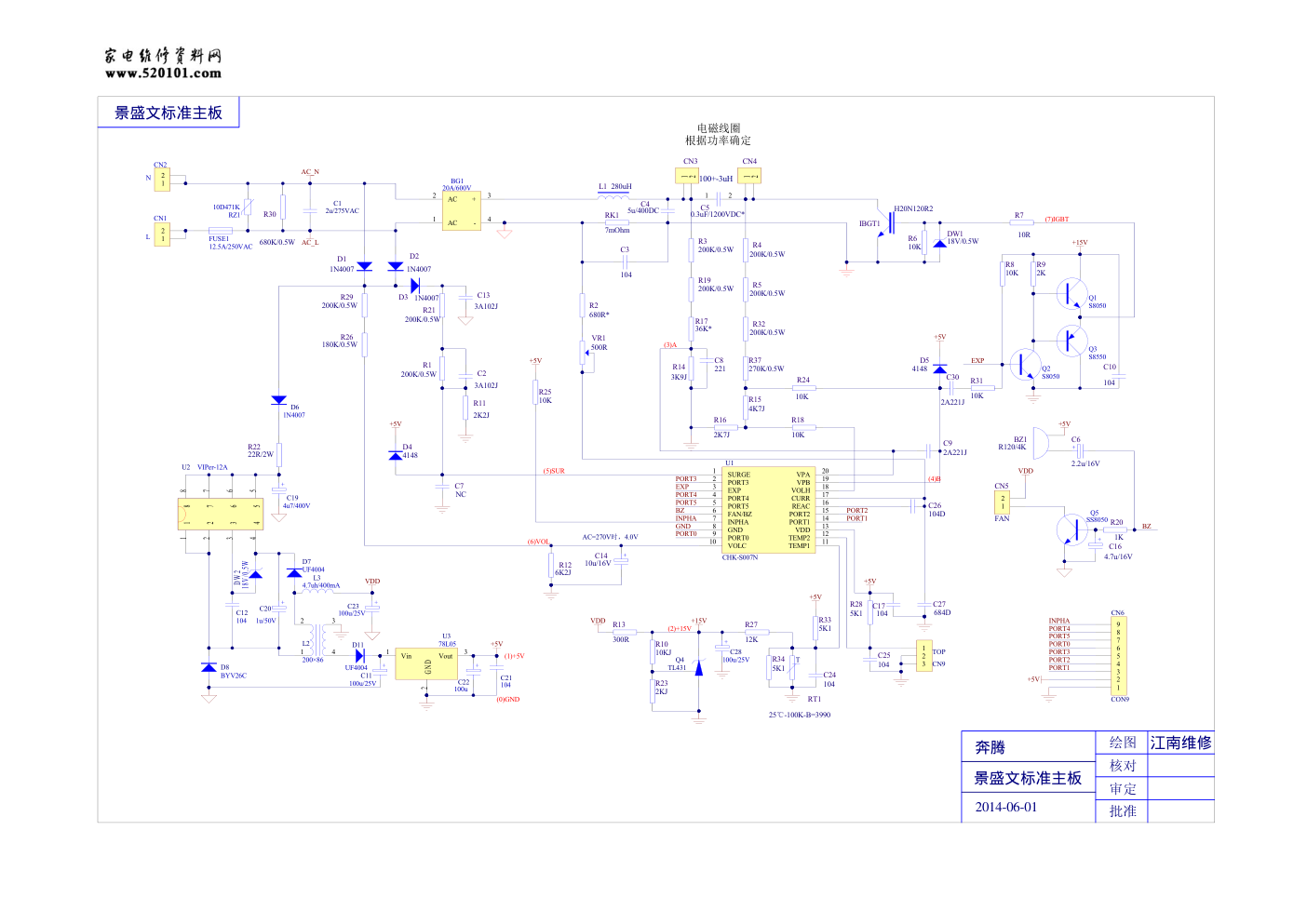

奔腾电磁炉景盛文标准主板电路图
批准 审定 核对 绘图 景盛文标准主板 奔腾 2014-06-01 江南维修 景盛文标准主板 1 2 CN3 1 2 CN4 1 2 C5 0.3uF/1200VDC* IBGT1 H20N120R2 电磁线圈 R7 10R R6 10K R5 200K/0.5W R3 200K/0.5W R14 3K9J L1 280uH C4 5u/400DC DW1 18V/0.5W 2 1 CN5 FAN BZ1 R120/4K +5V C14 10u/16V D1 1N4007 D2 1N4007 R12 6K2J C9 2A221J C10 104 R9 2K R8 10K +15V C25 104 R28 5K1 R20 1K EXP RK1 7mOhm C3 104 R2 680R* R1 200K/0.5W R11 2K2J C7 NC C2 3A102J R4 200K/0.5W C17 104 AC=270V时，4.0V VDD R17 36K* PORT1 PORT2 EXP PORT5 BZ PORT4 GND PORT0 VR1 500R R24 10K +5V R16 2K7J C8 221 D4 4148 +5V D5 4148 +5V C24 104 R27 12K T RT1 25 -100K-B=3990 ℃ 1 2 3 CN9 TOP 根据功率确定 AC 2 AC 1 + 3 - 4 BG1 20A/600V Q1 S8050 Q3 S8550 Q2 S8050 C27 684D R29 200K/0.5W R31 10K C30 2A221J R19 200K/0.5W R26 180K/0.5W R32 200K/0.5W Q5 SS8050 R37 270K/0.5W C26 104D C16 4.7u/16V 1 2 CN2 N 1 2 CN1 L FUSE1 12.5A/250VAC RZ1 10D471K AC_L AC_N C1 2u/275VAC R25 10K +5V 100+-3uH BZ D6 1N4007 C19 4u7/400V C12 104 D8 BYV26C C20 1u/50V D7 UF4004 C23 100u/25V Vin 1 G N D 2 Vout 3 U3 78L05 C22 100u C21 104 +5V C11 100u/25V 1 2 3 4 5 6 7 8 U2 VIPer-12A D W 2 18V /0.5W C28 100u/25V VDD 1 3 2 4 L2 200×86 D11 UF4004 L3 4.7uh/400mA R13 300R +5V PORT0 PORT5 PORT2 PORT1 PORT3 1 2 3 4 5 6 7 8 9 CN6 CON9 PORT3 PORT4 SURGE 1 PORT3 2 EXP 3 PORT4 4 PORT5 5 FAN/BZ 6 INPHA 7 GND 8 PORT0 9 VOLC 10 TEMP1 11 TEMP2 12 VDD 13 PORT1 14 PORT2 15 REAC 16 CURR 17 VOLH 18 VPB 19 VPA 20 U1 CHK-S007N R15 4K7J R18 10K R22 22R/2W R30 680K/0.5W INPHA INPHA C6 2.2u/16V (0)GND (1)+5V (6)VOL (5)SUR (3)A (4)B (7)IGBT D3 1N4007 R21 200K/0.5W C13 3A102J Q4 TL431 R10 10KJ R23 2KJ +15V +5V VDD (2)+15V R33 5K1 R34 5K1 2 3 4 5 6 7 1 8
