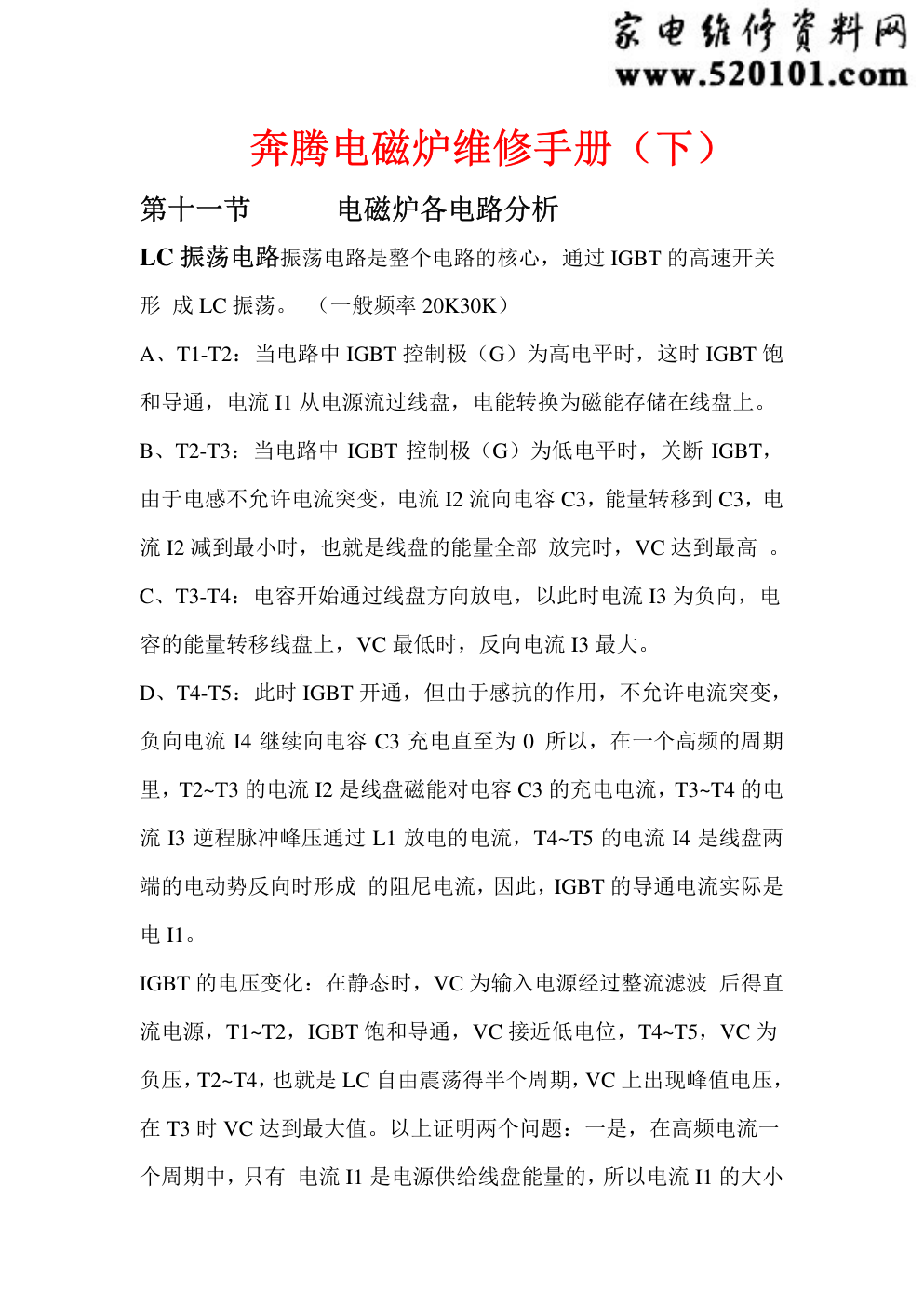

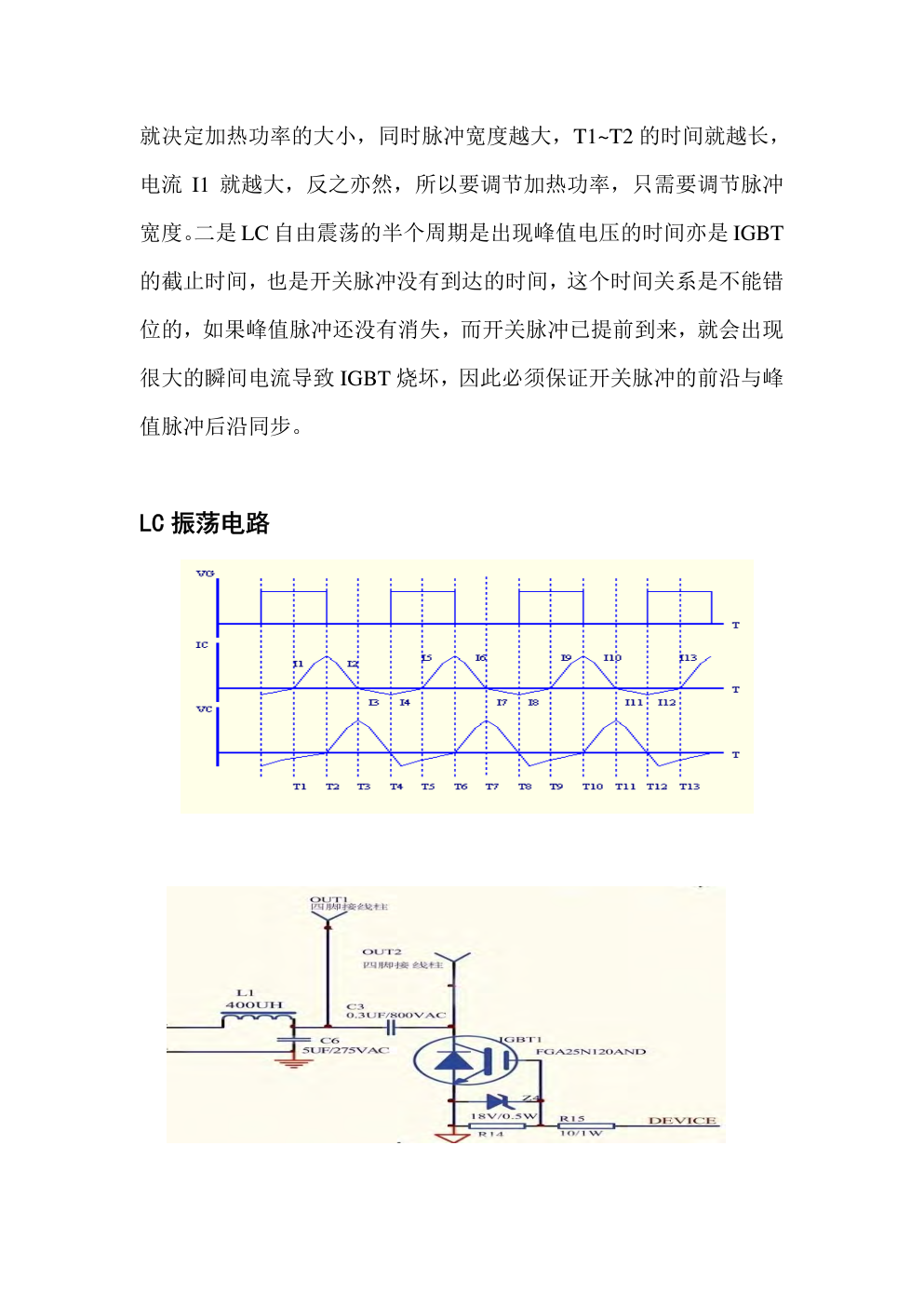

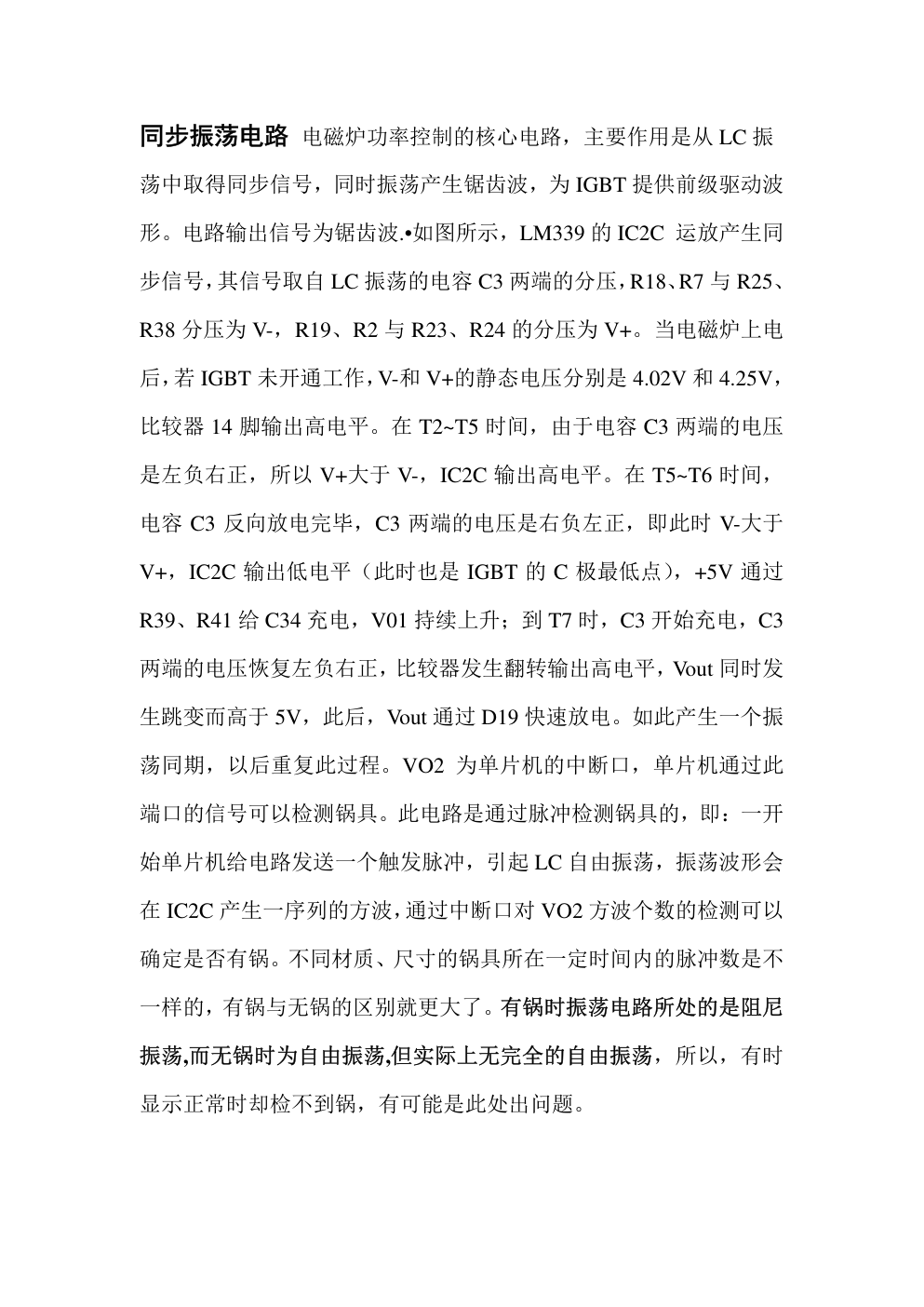

奔腾电磁炉维修手册（下） 第十一节 电磁炉各电路分析 LC 振荡电路振荡电路是整个电路的核心，通过 IGBT 的高速开关 形 成 LC 振荡。 （一般频率 20K30K） A、T1-T2：当电路中 IGBT 控制极（G）为高电平时，这时 IGBT 饱 和导通，电流 I1 从电源流过线盘，电能转换为磁能存储在线盘上。 B、T2-T3：当电路中 IGBT 控制极（G）为低电平时，关断 IGBT， 由于电感不允许电流突变，电流 I2 流向电容 C3，能量转移到 C3，电 流 I2 减到最小时，也就是线盘的能量全部 放完时，VC 达到最高 。 C、T3-T4：电容开始通过线盘方向放电，以此时电流 I3 为负向，电 容的能量转移线盘上，VC 最低时，反向电流 I3 最大。 D、T4-T5：此时 IGBT 开通，但由于感抗的作用，不允许电流突变， 负向电流 I4 继续向电容 C3 充电直至为 0 所以，在一个高频的周期 里，T2~T3 的电流 I2 是线盘磁能对电容 C3 的充电电流，T3~T4 的电 流 I3 逆程脉冲峰压通过 L1 放电的电流，T4~T5 的电流 I4 是线盘两 端的电动势反向时形成 的阻尼电流，因此，IGBT 的导通电流实际是 电 I1。 IGBT 的电压变化：在静态时，VC 为输入电源经过整流滤波 后得直 流电源，T1~T2，IGBT 饱和导通，VC 接近低电位，T4~T5，VC 为 负压，T2~T4，也就是 LC 自由震荡得半个周期，VC 上出现峰值电压， 在 T3 时 VC 达到最大值。以上证明两个问题：一是，在高频电流一 个周期中，只有 电流 I1 是电源供给线盘能量的，所以电流 I1 的大小 就决定加热功率的大小，同时脉冲宽度越大，T1~T2 的时间就越长， 电流 I1 就越大，反之亦然，所以要调节加热功率，只需要调节脉冲 宽度。二是 LC 自由震荡的半个周期是出现峰值电压的时间亦是 IGBT 的截止时间，也是开关脉冲没有到达的时间，这个时间关系是不能错 位的，如果峰值脉冲还没有消失，而开关脉冲已提前到来，就会出现 很大的瞬间电流导致 IGBT 烧坏，因此必须保证开关脉冲的前沿与峰 值脉冲后沿同步。 LC 振荡电路 同步振荡电路 电磁炉功率控制的核心电路，主要作用是从 LC 振 荡中取得同步信号，同时振荡产生锯齿波，为 IGBT 提供前级驱动波 形。电路输出信号为锯齿波.•如图所示，LM339 的 IC2C 运放产生同 步信号，其信号取自 LC 振荡的电容 C3 两端的分压，R18、R7 与 R25、 R38 分压为 V-，R19、R2 与 R23、R24 的分压为 V+。当电磁炉上电 后，若 IGBT 未开通工作，V-和 V+的静态电压分别是 4.02V 和 4.25V， 比较器 14 脚输出高电平。在 T2~T5 时间，由于电容 C3 两端的电压 是左负右正，所以 V+大于 V-，IC2C 输出高电平。在 T5~T6 时间， 电容 C3 反向放电完毕，C3 两端的电压是右负左正，即此时 V-大于 V+，IC2C 输出低电平（此时也是 IGBT 的 C 极最低点），+5V 通过 R39、R41 给 C34 充电，V01 持续上升；到 T7 时，C3 开始充电，C3 两端的电压恢复左负右正，比较器发生翻转输出高电平，Vout 同时发 生跳变而高于 5V，此后，Vout 通过 D19 快速放电。如此产生一个振 荡同期，以后重复此过程。VO2 为单片机的中断口，单片机通过此 端口的信号可以检测锅具。此电路是通过脉冲检测锅具的，即：一开 始单片机给电路发送一个触发脉冲，引起 LC 自由振荡，振荡波形会 在 IC2C 产生一序列的方波，通过中断口对 VO2 方波个数的检测可以 确定是否有锅。不同材质、尺寸的锅具所在一定时间内的脉冲数是不 一样的，有锅与无锅的区别就更大了。有锅时振荡电路所处的是阻尼 振荡,而无锅时为自由振荡,但实际上无完全的自由振荡，所以，有时 显示正常时却检不到锅，有可能是此处出问题。 目前,判断是否有锅的标准是 1-8 个脉冲数为有锅，0 个或多于 8 个 则为无锅,但不同材质锅具的阻尼系数不同。(同步信号有误) 同步振荡电路图(拓邦) 同步信号 与 IGBT 关系 IGBT 在导通时，其集电极（C）电压越低，IGBT 内部的损耗越小， 反之则损耗越大；当 IGBT 内部损耗过大，则 IGBT 内部发热严重而 导致烧坏。在理想态，集电极（C）电压为零时开通 IGBT，其内部 损耗•W=UcI=0，但实际上在电磁炉上电后，集电极（C）极电压不可 能为 0V，所以，只能取 IGBTC 极最低的电压时开通 IGBT 使 IGBT 的开关损耗最小。所以，同步信号就是 IGBTC 极电压最低时的检测 信号，也就是最佳的 IGBT 开通时间。 PAN 口有两个作用：触发和检锅 LC 振荡开始后可以由主回路自主振荡，但自主振荡需要触发起动， 也就是 IGBT 需要一个触发的信号，以使 LC 谐振回路获得初始的能 量。在电磁炉开机后，PAN 口为输出口，输出低电平后改为输入，此 时将会在比较器 14 脚产生一个负脉冲，此负脉冲经过后续电路将形 成 IGBT 初始触发信号。注意，此触发脉冲的宽度不宜过大一般在 5-8uS。此脉冲过小则无法触发 IGBT，过大则，可能会损坏 IGBT。 奔腾电磁炉的检锅是脉冲法检有锅，就是通过 PAN 端口的信号 可以检测是否锅具。其检测过程：开机后，单片机 PAN 口先是输出 口，产生一个触发脉冲后，马上改为输入口检测 PAN 口的信号。触 发脉引起 LC 自由振荡，振荡波形会在 IC2C 比较后产生一序列的方 波，通过中断口 PAN 方波个数的检测可以确定是否有锅。 当电磁炉上没有放置锅具时，电磁炉的 LC 振荡的损耗很小，在短时 间内可认为自由振荡；若放置锅具，则 LC 振荡可认为阻尼振荡。根 据此特性，单片机在检测时，以 250uS 为时间段进行脉冲计数，自由 振荡则整个计数时间内都是脉冲， 而阻尼振荡则只有 2-3 个脉冲数。 因此，一定时间内，根据 IC2C 比较后的脉冲数可以正确确定是否放 置锅具。 IGBT 温度检测电路该检测热敏电阻紧贴在 IGBT 散热片上面，具 有负温度特性的热敏电阻的阻值的变化间接反映了 IGBT 温度的变 化。IGBT 热敏电阻与 R5 分压输出信号 TEMP_IGBT（ 温度控制信 号），根据热敏电阻的负温度特性知，温度越高，热敏电阻阻值就越 小，分压所的的电 TEMP_IGBT（ 温度控制信号）就越大，单片机 就是通过检测 TEMP_IGBT（ 温度控制信号）电压的变化间接检测 IGBT 的温度的变化，从而做出相应的动作： A、高温保护：当检测到 IGBT 温度高于 100℃时，电磁炉将会停止 加热待到温度下降到 60℃后恢复加热；当 IGBT 温度高于 110℃时， 电磁炉将会立即停止加热并保护 IGBT。 B 、热敏异常保护：当热敏电阻异常时，短路、开路，电磁炉将不能 启动。 IGBT 温度检测电路图 电流检测电路 电流互感器 CT1 二次测得的 AC 电压，经过 D10~D13 组成的桥式整 流桥整流、EC5 平滑后的直流电压送到 CPU 的 AD 口，CPU 根据检 测此电压信号的变化来检测电磁炉的输入电流，从而自动做出各种动 作： 1、检到过锅后，将会用 2 秒钟的时间来检测电流的变化,通过电流变 化的差值确定锅具的材质、大小尺寸 2、工作时，单片机时刻检测电流的变化，根据检测到的电压及电流 信号，自动调整 PWM 做功率恒定处理。 3、工作时，单片机时刻检测电流的变化，当电流变化过大时，做无 锅具的判断。 标准板采用的电流互感器 CT1 的匝数比为 1 比 3000 的，匝数比大， 则其在大电流的工作时感应出来的电流线性好。VR1 是 0-10K 的可 调电阻，主要是通过此调节电阻值来调整，因为结构误差引起的功率 偏差，通过调节此电阻来改变电流检测的基准，达到调节电磁炉输出 功率大小的目的。当 VR1 增大时，相应的电流检测的电压会提高。 在 CT1 初级电流一定的情况下，CT1 次级感应出来的电压相应提高， 那么电流检测的 AD 值的会提高，根据软件恒功的要求，功率会相对 下降。 电流检测电路 IGBT 驱动电路 ⑴、由 Q3、Q4 组成的推挽电路。推挽电路与前级比较器 IC2D 组成 了主回路的一部分。输入 Vin1 是振荡电路产生的锯齿波形，输入 Vin2 是 PWM 调控电路调制出来的基准电压，Vin1 和 Vin2 通过比较器 IC2D 比较后，13 产生 IGBT 的驱动波形，驱动波形通过由两个三极 管 Q3、Q4 组成的推挽电路，将输出 Vout 电压提高到 18V 。 IGBT 驱动电路图 浪涌保护电路 工作介绍：4 脚外围接的元件器为了产生一个稳定 的基准电压，5 脚的电压由市电经过几个元件器产生直流电压点，这 个电压点会随市电而发生变化，变化的电压与 4 脚电压进行比较，在 2 脚产生下降沿，芯片检测到下降沿会停止加热。 浪涌保护电路图 PWM 脉宽调控电路 工作介绍：PWM 是一个具有一定占空比的方 波，R35 是上拉电阻，实现方波的上半脉冲为高电平来使驱动三极管 导通，导通时间由 PWM 上半脉冲宽度决定，C15 和 EC6 抑制扰。 电压检测电路 电压信号取自电磁炉电源交流输入，交流信号由 D5、D6 整流的脉动 电流电压通过 R9、和 R10 分压 EC4 平滑后，得到信号送到单片机 AD 口，VOL。CPU 根据检测此电压信号的变化来检测电磁炉的输入 电压，从而自动做出各种动作。 工作时，单片机时刻检测电压的变化，若电压过高或过低时（一般 265V~165V 电压为正常），单片机将会发出保护的指令，停止热。 工作时，单片机时刻检测电压的变化，根据检测到的电压及电流信号， 自动调整 PWM 做功率恒定处理。 电压检测电路图 高压保护电路 此部分主要是检测 IGBTC 极电压，当 IGBT 的 C 极电压超过 1200V 时，IC2B 输出 1 脚将会由高变低，此信号 VO 将会影响 PWM 脉宽 调制电路，缩小 IGBT 驱动占空比，缩短 IGBT 导通时间，而降低 IGBTC 极电压，达到保护 IGBT 的目的。 而实际上为更好的对 IGBT 的保护,在软件上采取限制性保护措施,当 IGBT-C 极电压达到 1100V 时, 通过 Vout 拉低影响 PWM 脉宽调制电 路，缩小 IGBT 驱动占空比，达到保护 IGBT 的目的。如图，R19、 R20、R23、R24、分压取自 IGBTC 极，R20、 R21 分 5V 电压作为 运放的比较基准。（因为 C10 对 IGBT C 极电压有衰减和延迟的影响， 可以衰减 IGBTC 极的尖峰电压） 高压保护电路图 主电源 AC220V50/60Hz 交流电经过保险丝 FUSE、EMC 防护电路 （C1、CNR1）、整流桥 DB1 和滤波电路（L1、C6）得到直流电提供 给主功率电路。保险丝 FUSE 在电路烧坏的情况下自动切断电磁炉与 电网的连接，以保护电网。 EMC 防护电路主要作用是提供品质因数、抑制骚扰电压和抗击雷电 冲击。 整流桥 DB1 为电磁炉提供工作的直流电。滤波电路由扼流线圈和滤 波电容组成，将直流脉动电压转换为平滑的直流电，对后面 LC 振荡 电路的电能转化起储能的作用，同时也防止 LC 振荡回路的高频电流 干扰电网。 主电源电路图 风机驱动电路 风机驱动电路由 D7、Q1 和 R2 构成，供电 18V，当 FAN（风扇控制 信号）高时，Q1 导通，风扇工作，当 FAN（ 风扇控制信号）低时， Q1 截止，风扇停。由于风扇为感性负载，Q1 关断后，风扇仍有电流， 电流可通过 D7 放掉。 由于风扇驱动控制口 FAN 在蜂鸣器响时由短暂的拉低，EC10 此时将 会放电，保持 Q10 的持续导通，从而保证风扇不会因 FAN 口的短暂 拉低而停转。同时，二极管 D7 保证风扇驱动不会影响蜂鸣器的鸣叫。 风机驱动电路图 电源供电电路（迅磁）标准板开关电源供电时，此电源模块将交 流电压转换为 18V 和 5V 直流电。其中，18V 电压给 LM339、IGBT 驱动、风扇供电。5V 电压用于单片机、 显示板、信号采样提供基准 等电路。 电源供电电路图 电源供电电路（拓邦）不接显示板，上电，用万用表测试 U1（L7805） 的 3 脚，5V 为正常；测试 Q7（D667）的 E 极（板上丝印有标示） 应为 18~19V 正常，低于 18V 过多不正常；如果电源不正常，首先 断开负载（断开 U1，Q7），检查变压器输出，及整流输出。对应原 理图，测量变压器次级输出，在空载情况下，其电压都应高于原理图 上所表示的电压值（9VAC，17VAC），否则，怀疑变压器故障；同时， 可以测量出整流后的电压（对应约：13VDC，24VDC）怀疑整流二 极管故障。如果前级正常，那么怀疑 U1，Q7 故障，可更换后测试。 电源供电电路图 锅具检测电路 工作介绍：CN1 接热敏电阻，等效于 RT2，和 R4 电阻组成一个简单 的串联电路，随着温度的变化，RT2 阻值也发生变化,T-MAIN 这点电 压也跟随变化，T-MAIN 连接到芯片的 A/D 口，程序根据 AD 值发生 相应的控制。 锅具检测电路图 第十二节 电路图 迅磁小板 1 2 3 4 A B C D 4 3 2 1 D C B A Title Number Revision Size A4 Date: 23-May-2006 Sheet of File: E:\东东\POVOS的资料\上海讯磁\小板.ddb Drawn By: C16 0.3u/1200V R33 10 C1 2u/250V C15 5u/500V R42 10K C4 100u/35V AC220V C3 100u/35V C11 10u/400V RT1 104 RT R5 47K/2W R31 4.7K 5V R1 330K D9 1N4007 R17 150K GND R22 5.1K GND GND D2 FR107 D10 IN4007 GND + FAN1 DC-20V 20V C6 0.1u/50V 5V D3 FR107 20V R11 2K GND D4 IN4148 5V R32 4.7K C5 0.01u/400V GND 1234 5678 IC1 VIPER12A Q1 2SA733 5V D1 FR107 R6 2K GND GND GND ZMR1 L1 R36 75K/RJ15 C12 10u/16V SYS_V IGBT_T PAN_T R12 330 B U Z Z E R 1 2KHz R28 3K/RJ14 GND GND D8 1N4007 D11 1N4148 5V F19战斗机原理图 F1 10A T1 SXC-VFD AC1 W1 W2 AC2 SYN-A Q3 S8050 Q4 S8550 R45 22 20V C7 0.1u/50V GND GND GND R44 4.3K/RJ14 GND R23 5.1K 20V 20V R15 390 GND D5 IN4148 C2 1u/16V SYN-B R35 75K/RJ15 P O W E R POWER R7 1K R8 1K D7 IN4148 R16 22K C10 104/50V R38 75K/RJ15 R26 100K/RJ14 R18 150K D17 1N4148 L&J CT1 CT GND 5V V+ AC2 AC1 V- BD+IGBT+BG1 BD+IGBT+BG I G _ B T T CURRENT PFD 5V Q2 S8050 R3 56K R24 6.2K Line OV R19 100K R20 100K R37 75K/RJ15 R39 75K/RJ15 R40 75K/RJ15 R43 3.3K/RJ14 GND IG-OV C9 0.1u IC2 TL431 R9 5.1K R10 5.1K VR1 50K PPG 20V GND R27 100K/RJ14 R13 510 R41 75K/RJ15 R30 470K R29 470K 5V C8 0.1u/50V R34 75K/RJ15 R21 620 FAN GND CURRENT SYS_V IGBT_T PAN_T PFD FAN POWER-LED RP1 100K XTAL1 8M K1 R25 1K R14 10K 5V GND C14 0.1u/50V C13 0.1u/50V GND 1 2 3 4 5 6 CON1 CA1 104 CA2 104 GND 5V PB1/AN0 1 PB0/AN0 2 PA3/PFD 3 PA2 4 PA1 5 PA0 6 C1 Vin+ 7 C1 Vin- 8 PC3/C1out 9 PC2/C0out 10 Vss 11 PC1/C0+ 12 PC0/C0- 13 PPG 14 RES 15 VDD 16 OSC2 17 OSC1 18 PA7/TMR1 19 PA6 20 PA5 21 PA4/TMR0 22 PB3/AN3 23 PB2/AN2 24 IC3 HT46R12 SYN-A SYN-B Line OV IG-OV D13 1N4148 D141N4148 D151N4148 D161N4148 R4 56K R2 56K OC OC GND 5V K1 POWER-LED ZD1 22V 5V D12 1N4148 PPG PPG D6 IN4148 5V A C B A C B D D PC20N 系列标准板主板图（迅磁） PC20N 系列标准板显示板电路图（拓邦） PC20N 系列标准板主电板电路图（拓邦） PC20V 系列显示板电路图（拓邦） PC20V 系列主板电路图（拓邦） BT1-PC22N-A 系列显示板电路图（瑞德） BT1-PC22N-A 系列主板电路图（瑞德） PC19N-B 显示板原理图 PC19N-B 主控板原理图 接线盘时 339 各脚电压为： P1=5V P2=P12=0 P3=18V P4=5.51V P5=2.36V P6=3.97V P7=4.18V P8 为交流波 P9=4.7V P10=0.88V P11=2.96 P13=2.31V P14=5V 不接线盘时 339 各脚电压为：P7=P1=0 其余均不变 BTI-PC18E-B/C 显示板原理图 BTI-PC18E-B/C 主控板原理图 接线盘时 339 各脚电压为： P1=P5=1.62V P2=0.8 P3=18V P4=1.53V P6=P8=0.66V P7=0.77V P9=2.82V V10=2.4V V11=0.05V V12=V13=0 V14=5V 不接线盘时 339 各脚电压为：P6=P8=0 其余均不变 Yk-bt-moo 标准板原理图（06 年） 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 29-Aug-2006 Sheet of File: E:\东东\POVOS的资料\盈科电子\主板.DDB Drawn By: C7 0805-221* BUZ1 15240 +5V Q1 D667/ECB D15 4148 1 2 CN2 EH-2A 1 2 3 CN4 XH-3A R5 0805-330Ω +5V +5V +18V C21 0805-104 C8 0805-500 5 4 2 3 12 U2A LM339 9 8 14 U2C LM339 7 6 1 U2B LM339 R17 0805-6.2K* C9 0805-101 C11 0805-104 R42 0805-12K* C6 2N2J/63V R22 0805-100Ω +5V R21 0805-2.4K* R45 0805-220K C16 0805-471 EC4 220UF/25V R25 0805-51K* R8 0805-7.5K* EC5 4.7U/16V +5V R26 0805-2K C12 0805-221 R20 0805-10K* EC6 220UF/25V EC1 10U/16V R19 0805-5.6K* C10 0805-101 R24 0805-51K* D17 4148 +18V R28 0805-62K* R33 0805-3.3K +18V Q3 8050/EBC Q4 8550/EBC R37 10/1W C20 0805-104 R23 0805-10K* FUSE1 12A/250V L 250# N 250# CNR1 10D471 L1 T106-26-400UH C4 5UF/275VAC CT1 WX22006A(东莞大忠) 220VAC IN R10 0805-51K* R12 1/2W-240K* C5 0.3UF/800VAC C3 2UF/275VAC R38 0805-4.7K OUT2 四脚接线柱 OUT1 四脚接线柱 C19 0805-104 R9 0805-750* D14 4148 D13 4148 D11 4148 D12 4148 EC2 2.2U/16V +18V D9 IN4007 D10 IN4007 R7 1/2W-240K* R11 1/2W-240K* yk-bt-m00标准版电源板原理图 Z1 18V/0.5W R4 0805-680Ω R18 0805-27K* PAN IGBTEN TMAIN TIGBT VIN CUR PWM FAN R2 0805-5.1K* R3 0805-5.1K* R35 30/1W C18 0805-105* R41 330K*/1W R40 820K/1W C15 102/500V插脚 1 2 CN3 EH-2A Q5 8050/SOT Q6 8050/SOT R30 0805-1K* R31 0805-10K +18V C17 0805-471 +5V R29 0805-3.9K* 3MM间距 3MM间距 3MM间距 4MM间距 339地 此处电源必须近供电电源 同步两线要平行靠近 尽量使用板载方式 且靠近地线走 B C 339地 339地 MCU地 339地 MCU地 IGBT地 B、C两线要平行靠近 D19 4148 R44 0805-10K EC3 47UF/25V D20 4148 C2 0805-104 VCC C1 0805-104 R14 1/2W-240K* R13 1/2W-240K* R16 1/2W-470K* R15 1/2W-240K* 339地 电源板 R46 0805-3.3K +18V 4.016V 4.250V Vpwm 11 10 13 U2D LM339 R97 0805-0Ω EC94 100U/16V C91 0805-104 +5V Vin 1 GND 2 Vout 3 U90 78L05 EC93 47U/25V R90 2W-22Ω 绕线电阻 EC90 10U/450V D93 HER203/BYV26C D91 UF4007 D90 IN4007 R91 2W-100K C93 102/500V EC95 4.7U/25V EC91 220U/25V Z90 18V/0.5W(Viper12A) R93 1/2W-100Ω VCC +18V D94 IN4148 1 2 9 6 10 5 3 4 7 8 T90 JL-TB0409018 source 1 source 2 fb 3 vdd 4 dram 5 drin 6 drin 7 drin 8 U92 VIPER12 C90 0805-104 C92 0805-104 R92 1W-10Ω D92 UF4007 EC92 47U/25V 开关电源 +5V R27 0805-330 R6 1/2W-240K* R47 0805-5.1K CUR R1 0805-1M PWM R43 0805-1M C13 0805-101 R32 0805-5.1K R82 0805-0Ω* BUZ AC 2 V+ 1 AC 3 V- 4 DB1 RS2006 G C E IGBT1 IH20T120 VR1 500Ω卧式 1 2 3 4 5 6 7 8 9 10 11 12 CN1 R51 1/2W-470K* R52 0805-100* R101 0805-10K C101 0805-104 R102 0805-10K C102 0805-104 R103 0805-10K C103 0805-104 R104 0805-10K C104 0805-104 显示板 PAN IGBTEN TMAIN TIGBT VIN CUR PWM +5V TO MCU C101-C104电容靠近MCU FAN PTMAIN PTIGBT PVIN PCUR BUZ端口与FAN口若复用，在显示板上短路两个端口 1 2 3 4 5 6 7 8 9 10 11 12 CN101 CN12 BUZ R39 0805-100K +5V PC-POWER-3 原理图（06 年） 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 30-Aug-2006 Sheet of File: E:\东东\POVOS的资料\拓邦电子\06年资料\06年通用板\06年图纸.ddb Drawn By: C20 0805-221J RT1 mjse-3950-100k +5V FAN1 18VDCFAN C E B Q1 8050D/EBC兼容D667/ECB D3 4148 1 2 CN2 XH-2A 1 2 3 CN3 XH-3A +5V +18V C13 0805-104Z C21 0805-101J 7 6 1 U1B LM339 5 4 2 3 12 U1A LM339 9 8 14 U1C LM339 R16 0805-6.2K* C18 0805-101J C12 0805-104Z C4 2N2J/63V(涤纶电容) R22 0805-200Ω R21 0805-6.8K* EC4 220UF/25V R25 0805-27K* R14 0805-7.5K* EC2 4.7UF/16V +5V R27 0805-2K C17 0805-221J R20 0805-15K* EC5 220UF/25V EC3 10UF/16V R19 0805-3.3K* C19 0805-101J R24 0805-51K* +18V R28 0805-62K* R29 0805-3.3K +18V Q2 8050D/EBC Q3 8550D/EBC R10 1W-10Ω C11 0805-104Z R23 0805-10K* FUSE1 12A/250V L 250# N 250# CNR1 10D431 AC 1 AC 2 + 3 - 4 DB1 RS2006 2 1 L1 TB-T106-26-400UH C2 4UF/275VAC 1 2 3 4 CT1 ZME1922006A 220VAC IN R4 1/2W-240K* C3 0.3UF/800VAC C1 2UF/275VAC兼容X电容 R11 0805-4.7K OUT2 四脚接线柱 OUT1 四脚接线柱 +18V D1 IN4007 D2 IN4007 R1 1/2W-240K* R3 1/2W-240K* IGBT1 IH20N120R R13 0805-680Ω R18 0805-10K* R42 0805-5.1K* R43 0805-10K* R9 1W-30Ω D10 4148 Q5 8050(sot23) R30 0805-1K Q6 8050(sot23) R31 0805-1K R33 0805-4.7K +18V C16 0805-472 +5V R32 0805-2K 3MM间距 3MM间距 3MM间距 339地 同步两线要平行靠近 且靠近地线走 B 339地 339地 MCU地 339地 IGBT地 C5 0805-104Z VCC C6 0805-104Z R6 1/2W-240K* R5 1/2W-240K* R8 1/2W-240K* R7 1/2W-240K* 339地 R41 0805-10K +5V 4.016V 4.236V 1.051V 11 10 13 U1D LM339 +5V R26 0805-100Ω R2 1/2W-240K* 备注 1：图中 用红 圈标明 的器 件需兼 容插 件和贴 片封 装。 R17 0805-100Ω* 1 2 3 4 5 6 7 8 9 10 11 CN1 XH-11A R34 0805-4.7K R36 0805-3.3K* +5V C15 0805-223 R39 0805-2K* R38 0805-820Ω* D11 4148 C7 0805-104Z 备注 2：所有 的贴 片电阻 均可 采用1/6W卧插 电阻 封装，以减 少跳 线和优 化PCB走线 。 R97 0805-0Ω R90 2W-22Ω 绕线电阻 EC90 4.7UF/450V D93 HER203/BYV26C D91 UF4007 D90 IN4007 R91 2W-100K C93 102/500V EC95 4.7UF/25V 此脚直接接电容　 R93 1/2W-100Ω VCC +18V D94 4148 1 2 9 6 10 5 3 4 7 8 T90 JL-TBXEE19060(FSD200)/JL-TBXEE19061(ViPer12) source 1 source 2 fb 3 vdd 4 dram 5 drin 6 drin 7 drin 8 U92 VIPER12A C92 0805-104Z gnd 1 gnd 2 gnd 3 fvb 4 vcc 5 drain 7 vstr 8 U91 FSD200 C94 0805-473K R94 0805-680K Q90 8050(sot23) R96 0805-390Ω* R95 0805-100Ω* D92 UF4007 开关电源 EC95尽量靠近U91和U92，使EC95和U91及U92之间的连线最短。 A A K K Z90 1/2W-18V 备注： 1:公共器件:C91-C94,D90-D93,EC90-EC95,Q91,R90-R93,U90,Z91; 2:Viper12方案器件:D94,R97,U92,T90为JL-TBXEE19061,Z90为1/2W-18V(sot23); 3:FSD200方案器件:Q90,R94-96,U91,T90为JL-TBXEE190560,Z90为1/2W-18V(sot23); EC94 100UF/16V C91 0805-104Z +5V Q91 8050D/EBC R92 1/2W-1,5K EC93 10UF/16V Z91 5V6HSB-S4041 EC91 220UF/25V(高频低阻) EC92 100UF/16V(高频低阻) R35 0805-51K* C14 0805-104Z R44 0805-820Ω* EC1 2.2UF/16V MCU地 B、C两线要平行靠近 B C 2 1 3 VR1 W206-1AL-500Ω D6 4148 D4 4148 D5 4148 D7 4148 C8 0805-104Z R47 0805-1K C24 0805-104Z R46 330K*/1W R45 820K/1W C22 102/500V插脚 R40 0805-2K* C23 0805-471 R37 0805-10K* +5V PAN INT IGBTEN TMAIN TIGBT VIN CUR PWM FAN 在GC2017-POWER的基础上作如下调整： 1、取消BUZ1、C9、CN4、EC6、EC7、R12、R15、R53、R54和XL1； 2、CN1改为XH-11A； 3、电源接线端子L和N改为250#插片。 TB-ICPOWER01原理图 PC-POWER-3原理图 电路图中未描述的器件明细 类别 符号 物料名称 规格型号 用量 备注 跳线物料 J6、J7、J12 J8-J10 跳线 跳线 Φ0.48mm/12.5mm Φ0.48mm/10mm 3 3 配送物料 热敏电阻组件NTC-TBT-36-180mm(3针) 1 发热盘支架 Φ36 1 其它物料 RAI-106C-085A-0230 散热片 1 螺钉 螺钉 螺钉 平垫 PM3×10 PM3×15 PM3×10 2 1 2 Φ3×8×0.8 1 DB1用 IGTB1、DB1用 硅胶支架 WD-DCL-SISR-1 1 RT1用 PC-POW ER-3 PCB板 PC-POWER-3 1 代用物料 选择物料 SP 开关电源小板 SP-TH201 1 C1 C2 C3 聚丙烯电容 聚丙烯电容 聚丙烯电容 1MKP2050275(创格) MKP4uF±5% 275VAC(卧式)(创格) 1MKPH3040800-3 1 1 1 C1,C2,C3厂家一致 C1,C2,C3厂家一致 C1,C2,C3厂家一致 DB1 整流桥堆 D15XB60 1 Q1 三极管 8050D 1 用Q1时不用Q1A 用Q1A时不用Q1 1 Q1A 三极管 D667 W206-1AL-500Ω W206-2AL-500Ω 1 1 VR1 VR1 电位器 电位器 B型号产品使用 A型号产品使用 J4 跳线 Φ0.48mm/5mm 1 J1、J2、J5、 跳线 Φ0.48mm/7.5mm 5 J13、J14 J15 跳线 Φ0.48mm/17.5mm 1 J11 跳线 Φ0.48mm/15mm 1 J20 跳线 Φ0.48mm/20mm 1 J16-J19 跳线 Φ0.48mm/25mm 4 06 年瑞德电路板（通用板） 1 2 3 4 5 6 A B C D 6 5 4 3 2 1 D C B A Title Number Revision Size C Date: 14-Nov-2006 Sheet of File: E:\东东\POVOS的资料\瑞德电子\06年资料\主板.ddb Drawn By: C1 2uF/275V ZNR1 10D571K FUSE1 12.5A/250V ACN ACL D1 1N4007 D2 1N4007 D3 1N4007 D4 1N4007 3 4 1 2 V1 D25XB60 OUT2 OUT1 1 2 1 C3 0.33U/1200V T1 5.5H ZZ-02505-00 C2 5uF/400V L1 300uH GND GND R9 680K/1/4W GND R4 330K/2W R10 3.9K D7 1N4148 R11 43K EC2 22uF/25V V-AD D8 1N4148 R36 10K R37 10K GND 1 2 3 CN2 B3B-XH RT1 IGBT-RT GND G-AD L-AD D9 1N4007 D11 1N4007 D10 1N4007 D12 1N4007 1 2 W VR1 2k GND R25 2K R29 200 R28 3.9K R19 10k GND R27 820 4/1W C19 103 R14 1K C24 473 EC3 10uF/50V C17 2A272 GND I-AD +18V GND C14 101 C15 223J GND GND + B1 4K压电 GND R38 100 BUZ Q3 8050 D22 1N4007 R39 4.7K 1 2 CN3 B2B-XH GND FAN INT D13 1N4148 IGBT1 R7 10/0.5W R6 4.7K/1/4W Q2 8050 Q1 8550 C11 101 ZD1 20V/0.5W D6 1N4148 C4 104 GND D5 N4148 1 GND +18V GND D14 1N4148 C16 222J D16 1N4148 R24 2K R18 10K +18V C12 101 PAN C18 271 C20 471 GND R20 3K9 R22 2K R23 5K1 GND R33 200 EC8 2.2uF/50V R31 30K C13 56PF C8 104 R13 1K D15 1N4148 R32 4.7K R21 4.3K C6 104 R30 30K GND GND PWM C22 2A102J GND OPEN D18 1N4148 D17 1N4148 INT_CH INT_CH C7 56PF C21 56p +5V GND 1 2 3 4 5 6 7 8 9 10 11 12 CN1 B10B-XH-P BUZ FAN PWM G-AD V-AD L-AD I-AD OPEN INT PAN 5 4 2 3 1 2 U2A LM339 7 6 1 U2B LM339 9 8 14 U2C LM339 11 10 13 U2D LM339 涤纶 涤纶 涤纶 涤纶 +5V +5V +5V +5V +5V +5V +5V +18V +5V +5V +5V +18V GND R3 1W R5 1w R41 15K R16 30K R15 10K R12 1K R35 56K R34 30K R26 15K R17 10K ZD2 18V/0.5W GND R1 270K/2W R2 200K/2W V-1 A B C D E V-2 V-6 V-3 V-8 V-7 1 8 23 6 4 5 7 U3 FSD200 GND R44 680K C25 473K/50V T2 EI-19 R8 100K 2W C5 102 1KV D19 IN4007 C26 10uF/50V GND 1 8 2 3 6 4 5 7 U1 VIP22 Q4 S8050 R46 390J 1/4w R47 1K 1/4w GND R45 0 D20 BYV26C D21 FR107 Z1 18V 1/2W D23 IN4148 R42 100 1/2W EC1 47uF/25V EC4 220uF/35V C9 104 +18VA +18V R43 20 1W EC5 470UF/25V C10 104 Vin 1 G N D 2 Vout 3 U4 L7805 EC6 100UF/16V C23 104 +5V EC7 10uF/450V R48 680K/1/4W 客户：奔腾 产品：电磁炉 型号：PT-06TY 技术要求： 尺寸按样板 材料：22F 要求完成时间：2006-4-8 17时前 负责人：金洪波 更改要求： 1、连接插座注意用三角标示 、保险管用大封装。 2、电位器用立式 3、扼流圈加两个扎带孔 4、电源部分布在小板上，具体参见样板 5 大件布局参照CAD图纸 但散热器出风口处的电容须右挪避让 R51 470K 1W C30 104 GND R40 4.7/1W +18VA EC9 470uF/35V GND R49 100 2W R50 100 2W C27 104 此线框内的器件布置在立式小板上 GND R52 1W 十三节、电压参数 PC20N、PC20V 标准板排线功能简介（T） 序号 标识 电压 作用（含义） 1 T-MAIN 0.3V 主温度检测信号 2 T-IGBT 0.3V IGBT 温度检测信号 3 BUZ 5V 或 0V 蜂鸣器驱动信号 4 FAN 0V 风扇控制信号 5 K 0V IGBT 开关控制信号 6 PAN 5V 检锅信号输入 7 PWM 1.6V PWM 输出信号 8 INT 5V 高压中断信号 9 +5V 5V +5V 电源 10 GND 0V 地线 11 V-AD 2.96V 电压 AD 12 I-AD 0.4V 电流 AD 电磁炉 PC20N 系列（T）标准板 LM339 测试参考数据 接线圈盘 不接线圈盘 LM339 脚位 对地电压（V） LM339 脚位 对地电压（V） 1 脚 0.82V 1 脚 0.82V 2 脚 5V 2 脚 5.03V 3 脚 20.6V 3 脚 0V 4 脚 0.09V 4 脚 0.09V 5 脚 2.14V 5 脚 2.14V 6 脚 1.35V 6 脚 0V 7 脚 4.26V 7 脚 4.26V 8 脚 3.86V 8 脚 3.89V 9 脚 4.26V 9 脚 0V 10 脚 5.7V 10 脚 5.69V 11 脚 0.41V 11 脚 0.41V 12 脚 0V 12 脚 0V 13 脚 0.29V 13 脚 0.3V 14 脚 5.03V 14 脚 0.12V 电磁炉 PC22N-B 系列 HMS87C1404BSK 测试参考数据 接线圈盘 不接线圈盘 CPU 脚位 对地电压（V） CPU 脚位 对地电压（V） 1 脚 0.82V 1 脚 0.82V 2 脚 3.15V 2 脚 3.18V 3 脚 0.27V 3 脚 0.27V 4 脚 0.57V 4 脚 0.55V 5 脚 5.03V 5 脚 5.03V 6 脚 1.38V 6 脚 1.41V 7 脚 0V 7 脚 0V 8 脚 5.03V 8 脚 0.12V 9 脚 5.03V 9 脚 5.03V 10 脚 0V 10 脚 0V 11 脚 0V 11 脚 0V 12 脚 0V 12 脚 0V 13 脚 1.39V 13 脚 1.41V 14 脚 0.73V 14 脚 0.73V 15 脚 0.74V 15 脚 0.74V 16 脚 0.36V 16 脚 0.36V 17 脚 4.73V 17 脚 4.73V 18 脚 5.03V 18 脚 5.03V 19 脚 2.39V 19 脚 2.40V 20 脚 2.35V 20 脚 2.35V 21 脚 5.03V 21 脚 5.03V 22 脚 0V 22 脚 0V 23 脚 5.03V 23 脚 5.03V 24 脚 0.73V 24 脚 0.73V 25 脚 0.74V 25 脚 0.73V 26 脚 0.72V 26 脚 0.72V 27 脚 5.03V 27 脚 5.03V 28 脚 0V 28 脚 0V BT1-PC22N-A 标准板排线功能简介 序号 标识 电压 作用（含义） 1 +5V 5V +5V 电源 2 GND 0V 地线 3 PAN 0.08V 检锅信号输入 4 INT 0V 高压中断信号 5 OPEN 0V IGBT 开关控制信号 6 I-AD 0.1V 电流 AD 7 L-AD 4.53V 主温度检测信号 8 V-AD 2.47V 电压 AD 9 G-AD 4.54V IGBT 温度检测信号 10 PWM 1.58V PWM 输出信号 11 FAN 0V 风扇控制信号 12 BUZ 0.09V 蜂鸣器驱动信号 电磁炉 BT1-PC22N-A 机型 LM339 测试参考数据 接线圈盘 不接线圈盘 LM339 脚位 对地压（V） LM339 脚位 对地电压（V） 1 脚 18.3V 1 脚 18.4V 2 脚 0.06V 2 脚 0.06V 3 脚 18.3V 3 脚 18.4V 4 脚 5V 4 脚 5V 5 脚 0.48V 5 脚 0.47V 6 脚 0.1V 6 脚 0.1V 7 脚 1.6V 7 脚 1.6V 8 脚 2.68V 8 脚 2.66V 9 脚 2.97V 9 脚 0V 10 脚 0.84V 10 脚 0V 11 脚 2.42V 11 脚 2.42V 12 脚 0V 12 脚 0V 13 脚 1.67V 13 脚 1.67V 14 脚 5V 14 脚 0.08V 电磁炉 BT1-PC22N-A 机型 S3F9454BZZ-DX94 测试参考数据 接线圈盘 不接线圈盘 CPU 脚位 对地电压（V） CPU 脚位 对地电压（V） 1 脚 0V 1 脚 0V 2 脚 2.5V 2 脚 2.5V 3 脚 2.46V 3 脚 2.46V 4 脚 5V 4 脚 0.08V 5 脚 4.5V 5 脚 4.5V 6 脚 4.99V 6 脚 4.99V 7 脚 5V 7 脚 5V 8 脚 2.5V 8 脚 2.5V 9 脚 2.5V 9 脚 2.5V 10 脚 4.2V 10 脚 4.2V 11 脚 0.07V 11 脚 0.05V 12 脚 0V 12 脚 0V 13 脚 1.58V 13 脚 1.58V 14 脚 4.54V 14 脚 4.55V 15 脚 2.5V 15 脚 2.48V 16 脚 4.54V 16 脚 4.54V 17 脚 0.1V 17 脚 0.1V 18 脚 0V 18 脚 0V 19 脚 5V 19 脚 5V 20 脚 5V 20 脚 5V BT1-PC19N-B 标准板排线功能简介 序号 标识 电压 作用含义） 1 +5V 4.98V +5V 电源 2 GND 0V 地线 3 PAN 0.79V 检锅信号输入 4 INT 4.97V 高压中断信号 5 IGBTEN 0V IGBT 开关控制信号 6 CUR 0.17V 电流 AD 7 TMIN 0.26V 主温度检测信号 8 VIN 3.2V 电压 AD 9 TIGBT 0.49V IGBT 温度检测信号 10 PWM 0.77V PWM 输出信号 11 FAN 0V 风扇控制信号 12 BUZ 4.9V 蜂鸣器驱动信号 电磁炉 PC19N-B 机型 LM339 测试参考数据 接线圈盘 不接线圈盘 LM339 脚位 对地电压（V） LM339 脚位 对地电压（V） 1 脚 5V 1 脚 0V 2 脚 0V 2 脚 0V 3 脚 18V 3 脚 18V 4 脚 5.51V 4 脚 5.51V 5 脚 2.36V 5 脚 2.36V 6 脚 3.97V 6 脚 3.97V 7 脚 4.18V 7 脚 0V 8 脚 为交流波 8 脚 为交流波 9 脚 4.7V 9 脚 4.7V 10 脚 0.88V 10 脚 0.88V 11 脚 2.96V 11 脚 2.96V 12 脚 0V 12 脚 0V 13 脚 2.31V 13 脚 2.31V 14 脚 5V 14 脚 5V 电磁炉 PC19N-B 机型 S3F9454 测试参考数据 接线圈盘 不接线圈盘 CPU 脚位 对地电压（V） CPU 脚位 对地电压（V） 1 脚 0V 1 脚 0V 2 脚 2.46V 2 脚 2.47V 3 脚 2.4V 3 脚 2.4V 4 脚 4.9V 4 脚 0.8V 5 脚 0.9V 5 脚 0.9V 6 脚 2.97V 6 脚 2.97V 7 脚 0.09V 7 脚 0.08V 8 脚 2.49V 8 脚 2.49V 9 脚 4.96V 9 脚 4.97V 10 脚 2.48V 10 脚 2.49V 11 脚 4.97V 11 脚 4.97V 12 脚 0V 12 脚 0V 13 脚 0.77V 13 脚 0.77V 14 脚 0.5V 14 脚 0.5V 15 脚 3.2V 15 脚 3.2V 16 脚 0.27V 16 脚 0.27V 17 脚 0.17V 17 脚 0.17V 18 脚 0V 18 脚 0V 19 脚 4.97V 19 4.97V 20 脚 4.98V 20 脚 4.98V BT1-PC19N-E 标准板排线功能简介 序号 标识 电压 作用（含义） 1 +5V 5.07V +5V 电源 2 GND 0V 地线 3 PAN 0.07V 检锅信号输入 4 INT 5.06V 高压中断信号 5 IGBTEN 0V IGBT 开关控制信号 6 I-AD 0.11V 电流 AD 7 L-AD 4.52V 主温度检测信号 8 V-AD 2.52V 电压 AD 9 G-AD 4.52V IGBT 温度检测信号 10 PWM 1.38V PWM 输出信号 11 FAN 0V 风控制信号 12 BUZ 5.05V 蜂鸣器驱动信号 电磁炉 BT1PC19N-E 机型 LM339 测试参考数据 接线圈盘 不接线圈盘 LM339 脚位 对地电压（V） LM339 脚位 对地电压（V） 1 脚 18.7V 1 脚 18.6V 2 脚 0.05V 2 脚 0.1V 3 脚 18.7V 3 脚 18.7V 4 脚 5.07V 4 脚 5.06V 5 脚 0.47V 5 脚 0.47V 6 脚 0.09V 6 脚 0.09V 7 脚 1.58V 7 脚 1.58V 8 脚 2.69V 8 脚 2.68V 9 脚 2.99V 9 脚 0V 10 脚 0.84V 10 脚 0V 11 脚 2.32VV 11 脚 2.32V 12 脚 0V 12 脚 0V 13 脚 1.6V 13 脚 1.6V 14 脚 5.07V 14 脚 0.07VV 电磁炉 PC19N-E 机型 S3F9454BZZ-DK94 测试参考数据 接线圈盘 不接线圈盘 CPU 脚位 对地电压（V） CPU 脚位 对地电压（V） 1 脚 0V 1 脚 0V 2 脚 2.5VV 2 脚 2.50V 3 脚 2.47V 3 脚 2.47V 4 脚 5.07V 4 脚 0.07V 5 脚 4.71V 5 脚 4.71V 6 脚 3.87V 6 脚 3.87V 7 脚 2.51V 7 脚 2.51V 8 脚 2.51V 8 脚 2.51V 9 脚 5.05V 9 脚 5.05V 10 脚 5.05V 10 脚 5.05V 11 脚 0V 11 脚 0V 12 脚 5.05V 12 脚 5.05V 13 脚 1.38V 13 脚 1.38V 14 脚 4.51V 14 脚 4.52V 15 脚 2.54V 15 脚 2.55V 16 脚 4.51V 16 脚 4.52V 17 脚 0.12V 17 脚 0.12V 18 脚 0V 18 脚 0V 19 脚 5.07V 19 脚 5.07V 20 脚 5.07V 20 脚 5.07V YK 标准板排线功能简介（06 年通用） 序号 标识 电压 作用（含义） 1 TMAIN 0.29V 主温度检测信号 2 TIGBT 0.3V IGBT 温度检测信号 3 VIN 3.24V 电压 AD 4 CUR 0.02V AD 5 IGBTEN 0V IGBT 开关控制信号 6 PAN 0.79V 检锅信号输入 7 PWM 1.18V PWM 输出信号 8 FAN 0V 风扇控制信号 9 BUZ 0V 蜂鸣器驱动信号 10 +5V 5V +5V 电源 11 GND 0V 地线 12 5V 电磁炉 YK 标准板 LM339 测试参考数据 接线圈盘 不接线圈盘 LM339 脚位 对地电压（V） LM339 脚位 对地电压（V） 1 脚 5.07V 1 脚 0V 2 脚 0.13V 2 脚 0.14V 3 脚 18.3V 3 脚 18.4V 4 脚 5V 4 脚 5V 5 脚 4.65V 5 脚 4.65V 6 脚 4.19V 6 脚 4.22V 7 脚 4.41V 7 脚 0.01V 8 脚 0.96V 8 脚 0V 9 脚 4.09V 9 脚 4.09V 10 脚 5.58V 10 脚 5.58V 11 脚 1.59V 11 脚 1.59V 12 脚 0V 12 脚 0V 13 脚 0V 13 脚 0V 14 脚 1.59V 14 脚 1.59V 电磁炉 YK 标准板测试 S3F9454BZZ-DK94 参考数据 接线圈盘 不接线圈盘 CPU 脚位 对地电压（V） CPU 脚位 对地电压（V） 1 脚 0V 1 脚 0V 2 脚 2.49V 2 脚 2.49V 3 脚 2.45V 3 脚 2.45V 4 脚 5.06V 4 脚 5.06V 5 脚 3V 5 脚 3V 6 脚 0V 6 脚 0V 7 脚 3.1V 7 脚 3.1V 8 脚 0V 8 脚 0V 9 脚 0V 9 脚 0V 10 脚 0V 10 脚 0V 11 脚 0.01-0.37V 11 脚 0.01-0.37V 12 脚 0V 12 脚 0V 13 脚 1.18V 13 脚 1.18V 14 脚 0.02V 14 脚 0.02V 15 脚 3.21V 15 脚 3.23V 16 脚 0.3V 16 脚 0.3V 17 脚 0.3V 17 脚 0.29V 18 脚 0V 18 脚 0V 19 脚 5.07V 19 脚 0.79V 20 脚 5.07V 20 脚 5.07V 06 年（T）标准板排线功能简介 序号 标识 电压 作用（含义） 1 I-AD 0.26V 电流 AD 2 V-AD 3.89V 电压 AD 3 GND 0V 地线 4 +5V 4.9V +5V 电源 5 INT 4.87V 高压中断信号 6 PWM 0.71V PWM 输出信号 7 PAN 0.31V 检锅信号输入 8 K 0V IGBT 开关控制信号 9 FAN 0V 风扇控制信号 10 BUZ 0V 蜂鸣器驱动信号 11 T-IGBT 0.52V IGBT 温度检测信号 12 T-MAIN 0.26V 主温度检测信号 电磁炉（T）06 年标准板 LM339 测试参考数据 接线圈盘 不接线圈盘 LM339 脚位 对地电压（V） LM339 脚位 对地电压（V） 1 脚 1.6V 1 脚 1.6V 2 脚 4.86V 2 脚 4.86V 3 脚 1.7V 3 脚 17V 4 脚 0.48V 4 脚 0.48V 5 脚 1.65V 5 脚 1.65V 6 脚 1.3V 6 脚 0V 7 脚 3.87V 7 脚 3.88V 8 脚 4.26V 8 脚 4.24V 9 脚 4.64V 9 脚 0V 10 脚 5.39V 10 脚 5.39V 11 脚 1.61V 11 脚 1.61V 12 脚 0V 12 脚 0V 13 脚 0V 13 脚 0V 14 脚 4.89V 14 脚 0.11V 电磁炉（T）06 年标准板 HMS87C1408BSKP 测试参考数据 接线圈盘 不接线圈盘 CPU 脚位 对地电压（V） CPU 脚位 对地电压（V） 1 脚 3.9V 1 脚 3.9 2 脚 0.25V 2 脚 0.26 3 脚 0.51V 3 脚 0.52 4 脚 0.26V 4 脚 0.26 5 脚 4.89V 5 脚 4.89 6 脚 2.03V 6 脚 2.03 7 脚 4.87V 7 脚 0 8 脚 4.87V 8 脚 4.87 9 脚 2.03V 9 脚 2.03 10 脚 0.71V 10 脚 0.71 11 脚 2.05V 11 脚 2.05 12 脚 2.04V 12 脚 2.05 13 脚 0.63V 13 脚 0.63 14 脚 2.42V 14 脚 2.42 15 脚 0.63V 15 脚 0.63 16 脚 2.04V 16 脚 2.04 17 脚 2.04V 17 脚 2.04 18 脚 1.4V-2.0V 18 脚 1.4V-2.0V 19 脚 2.28V 19 脚 2.28V 20 脚 2.25V 20 脚 2.25V 21 脚 4.89V 21 脚 4.89V 22 脚 0V 22 脚 0V 23 脚 2.05V 23 脚 2.05V 24 脚 2.43V 24 脚 2.43V 25 脚 4.23V 25 脚 4.23 26 脚 0V 26 脚 0V 27 脚 0V 27 脚 0V 28 脚 4.89V 28 脚 0.34V 迅磁标准板排线功能简介（17 长江贴片主板 OBT-Z17B-1.0） 序号 标识 电压 作用（含义） 1 +5V 5.05V +5V 电源 2 COM2 0.08V 风扇控制信号 3 CLK2 0.61V 4 CLK1 2.56V 5 PFD 0.08V 鸣器驱动信号 6 GND 0V 地线 7 PAN T 0.23V 检锅信号输入 8 IGBT T 0.26V IGBT 温度检测信号 9 SYS V 3.50V 电压 AD 10 CURRENT 0.49V 电流 AD 11 SB1 0V 12 PWM 3.09V PWM 输出信号 电磁炉迅磁标准板 LM339 测试参考数据（17 长江贴片主板 OBT-Z17B-1.0） 接线圈 不接线圈盘 LM339 脚位 对地电压（V） LM339 脚位 对地电压（V） 1 脚 0.68 1 脚 0.67V 2 脚 4.16 2 脚 2.6V 3 脚 20.8 3 脚 20.8V 4 脚 3.55 4 脚 0.01V 5 脚 12.2 5 脚 12.2V 6 脚 0.97 6 脚 0.97V 7 脚 2.57 7 脚 2.57V 8 脚 4.44 8 脚 0.02V 9 脚 4.53 9 脚 4.54V 10 脚 6.47 10 脚 6.44V 11 脚 12.2 11 脚 12.2V 12 脚 0 12 脚 0V 13 脚 2.5 13 脚 2.48V 14 脚 15.9 14 脚 15.9V 电磁炉迅磁显示板 Z01-1183-012B（HT46R22）测试参考数据 接线圈盘 不接线圈盘 CPU 脚位 对地电压（V） CPU 脚位 对地电压（V） 1 脚 0.92V 1 脚 0.92V 2 脚 0.93V 2 脚 0.93V 3 脚 0.08V 3 脚 0.08V 4 脚 0.94V 4 脚 0.94V 5 脚 0.93V 5 脚 0.93V 6 脚 0.93V 6 脚 0.93V 7 脚 0.24V 7 脚 0.23V 8 脚 0.28V 8 脚 0.27V 9 脚 3.50V 9 脚 3.49V 10 脚 0.49V 10 脚 0.48V 11 脚 0V 11 脚 0V 12 脚 0V 12 脚 0V 13 脚 5.04V 13 脚 5.04V 14 脚 3.15V 14 脚 3.15V 15 脚 4.99V 15 脚 4.99V 16 脚 5.05V 16 脚 5.05V 17 脚 3.55V 17 脚 3.55V 18 脚 0.01V 18 脚 0.01V 19 脚 4.1-5.0V 19 脚 4.1V-5.0V 20 脚 0.08V 20 脚 0.08V 21 脚 0.6V 21 脚 0.61 22 脚 2.56V 22 脚 2.56 23 脚 5.03V 23 脚 5.03 24 脚 5.03V 24 脚 5.04V 迅磁（X）、小板排线功能简介（19 战斗机） 序号 标识 电压 作用（含义） 1 POWER-LED 0.2-4.9 2 K1 4.98 3 D 4.98 4 C 4.6-4.9 5 B 0.03 6 A 0.02 7 GND 0 地线 电磁炉迅磁（X）小板测试参考数据（HT46R12） 接线圈盘 不接线圈盘 CPU 脚位 对地电压（V） CPU 脚位 对地电压（V） 1 脚 0.14 1 脚 0.14 2 脚 3.48 2 脚 3.48 3 脚 4.99 3 脚 4.99 4 脚 0.2-4.9 4 脚 0.2-4.9 5 脚 4.97 5 脚 4.97 6 脚 0 6 脚 0 7 脚 3.23 7 脚 0.01 8 脚 2.44 8 脚 2.45 9 脚 4.99 9 脚 0 10 脚 4.99 10 脚 4.99 11 脚 0 11 脚 0 12 脚 3.97 12 脚 3.97 13 脚 1.84 13 脚 1.7 14 脚 4.89 14 脚 4.89 15 脚 4.94 15 脚 4.94 16 脚 4.99 16 脚 4.99 17 脚 2.24 17 脚 2.24 18 脚 2.17 18 脚 2.18 19 脚 4.97 19 脚 4.97 20 脚 4.6-4.9 20 脚 4.6-4.9 21 脚 0.03 21 脚 0.03 22 脚 0.03 22 脚 0.03 23 脚 0.34 23 脚 0.31 24 脚 0.29 24 脚 0.29 第十四节 06 年新品电磁炉配件的通用性 1、新品电磁炉底座、面盖的通用性 PC19N-D、PC20N-PK 底座，面盖通用但颜色不同 PC20N-L、PC20N-LH 底座，面盖通用但颜色不同 PC20N-E（H）、PC20N-A 底座，面盖通用 PC20N-H（H）、PC20N-H 底座通用 PC20N-K（H）、PC20N-A 底座通用 PC20N-AK、PC20N-AE 底座，面盖通用但颜色不同 PC20Z-A、PC20Z-B 底座，面盖通用 PC20G-F、PC20G-D、PC20G-C 底座通用 PC22G-G、PC22G-B、PC22G-A 底座通用 2、新品电磁炉顶板的通用性 PC20N-H（H）、PC20N-K（H）、PC22N-B、PC20N-LH（260）顶板 通用 PC20G-F、PC22G-G（270 直角）顶板通用 PC20N-T、PC20N-J 顶板通用 PC20N-AK、PC20N-CE 顶板通用和 PC20N-AE、PC20N-CF 顶板尺寸 一样但颜色和图形不同（280x250） PC19N-E、PC20N-PF 顶板尺寸一样但颜色和图形不同（244x244） 3、新品电磁炉线圈盘的通用性 2000W 的线圈盘通用、1900W 的线圈盘通用、2000W 可用在 1900W 的电磁炉上、2200W 的电磁炉线圈盘通用 4、新品电磁炉主板、显示板的通用性 拓 邦 通 用 的 06 年 主 板 还 有 PC20N-L ， PC20N-L （ H ） PC20N-PK,PC19N-D,PC20N-AK,PC20N-AE,PC20N-CB,PC20N-CE,P C20N-PF,PC19N-E、PC20N-BF,PC20N-T PC20G-F 是单独的， PC22G-G 也是单独的主板 拓邦显示板通用的有：（1）PC19N-D，PC20N-PK，PC20N-AK， PC20N-AE 拓邦显示板通用的有：（2）PC19N-E，PC20N-BF，PC20N-PF 盈科 06 年所有型号都通用的 盈科显示板通用的有：（1）PC19N-D，PC20N-PK，PC20N-AK， PC20N-AE 盈科显示板通用的有（2）PC20N-L，PC20N-L（H） 盈科显示板通用的有：（3）PC19N-E，PC20N-BF，PC20N-PF 瑞德 06 年通用主板有：PC19N-D，PC19N-E，PC20N-BF，PC20-PF， PC20N-AE，PC20N-AK，PC20N-CE，PC20N-CB 瑞德主板 PC20C 和 05 年 PC20N-A 通用 PC22N-B 和 PC20Z-B，PC20Z-A 主板只能对应自己的 05 年电磁炉顶板的通用性 顶板 PC20N-E/F,PC19N-B 248*248 顶板 PC18C,PC20 顶板 PC18,PC18A,PC20N-G,PC20V-A(278*278) 顶板 PC20C-A,PC20E-A 顶板 PC20V-B/C 顶板(国产板) PC20N-I (278*278) 顶板 PC20N-H(黑金星）260*260 顶板 PC20N-B(H),PC22N-A(H)/PC20E-B 大亨板 260*260 顶板 PC20N-C(H)/PC20N-A(H)大亨板 272*272 顶板 PC20G-C/D，22G-A/B/E(270*270) 顶板 PC20Z-A/B(293.8*265.8) 顶板 PC20N-AK/PC20N-CE 05 年电磁炉面盖和底座的通用性 面盖（瓷白） PC18C,PC20 底座（瓷白） PC18C,PC20 面盖（瓷白） PC16J/PC16/PC19E-A/PC19N-A 底座（瓷白） PC16J/PC16/PC19E-A/PC19N-A 底座(瓷白） PC22N-A,PC20N-I 底座（瓷白配色） PC20N-F/D，PC19N-B/C 面盖 PC20V-B/C 底座(浅灰配色） PC20V-B/C,PC22N-A(H),PC20N-H(H) 面盖（瓷白） PC20N-I,PC20C-B 面盖 PC22G-A/B/E 底座 PC22G-A/B/E 面盖 PC20Z-A/B 底座 PC20Z-A/B 面盖(白） PC20N-AE/AK 底座（白） PC20N-AE/AK 05 年电磁炉电路板的通用性 拓邦显示板通用的有：（1）PC20N-D/F 拓邦显示板通用的有：（2）PC18C,PC20 拓邦主控板通用的有：（1）PC20N-A/B/C/D/E/F/G/H 拓邦主控板通用的有：（2） PC20V-A/B/C 拓邦主控板通用的有：（3）PC20G-C/D，20C-C/J,22G-A/E 拓邦主控板通用的有：（4）PC18,PC18C 拓邦主控板通用的有：（5）PC20N-K/H/C 二代 迅磁显示板通用的有：（1）PC22N-A(H),PC20N-A(H)，PC20N-H(H) 上海奔腾企业（集团）有限公司 售后维修手册 第 44 页 共 44 页 迅磁显示板通用的有：（2）PC20N-D/F 迅磁主控板通用的有：（1）PC20N-A/B/C/D/E/F/G/H 迅磁主控板通用的有：（2）PC22N-A(H),PC20N-H(H),PC20N-A(H) 迅磁主控板通用的有：（3）PC18E-B/C 迅磁主控板通用的有：（4）（新）PC18,PC18C(二代) 瑞德显示板通用的有：（1）PC22N-A(H),PC20N-H(H),PC20N-A(H) 瑞德主控板通用的有：（1）PC22N-A(H),PC20N-A(H),PC20N-H(H) 05 年电磁炉线圈盘的通用性 励磁线圈总成 2000W PC20,PC20N-A/B/C/D/E/F/G/I 励磁线圈总成 1900W PC19E-A,PC19N-A 励磁线圈总成 PC22 励磁线圈总成 PC16/PC16J 励磁线圈总成 PC10N-A 励磁线圈总成 1900W PC19N-B 励磁线圈总成 PC22G-A 励磁线圈总成 PC20G-C
