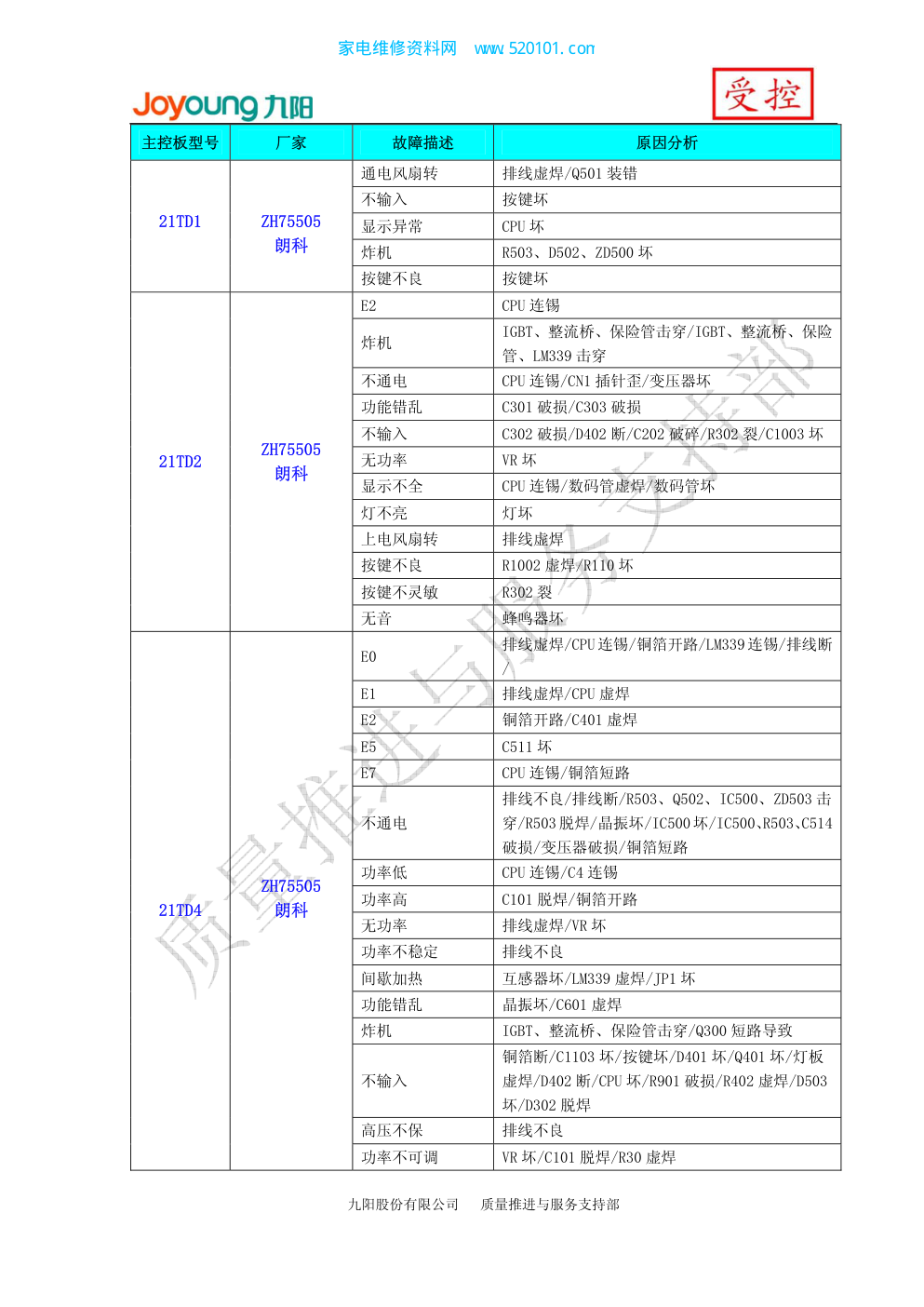

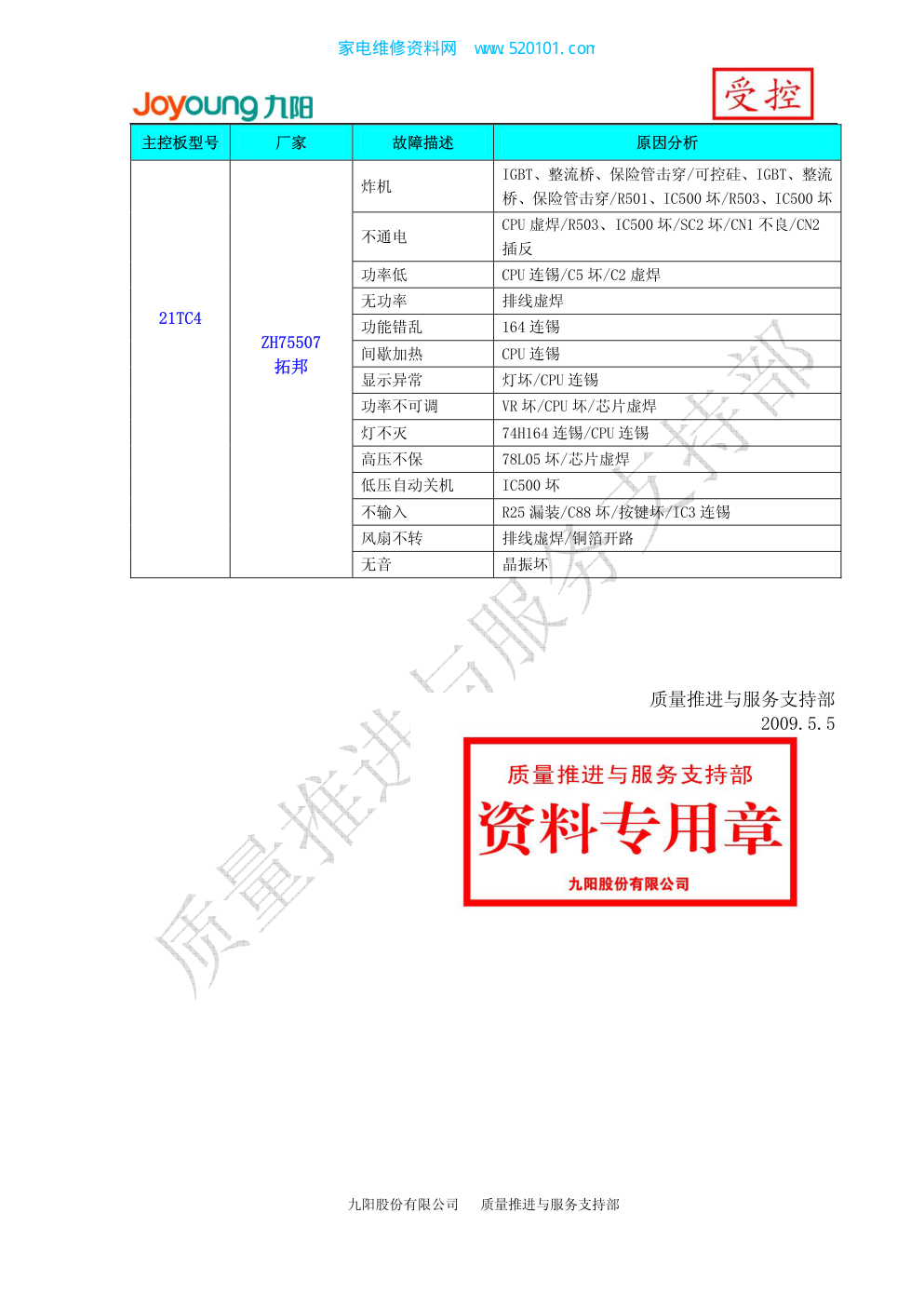

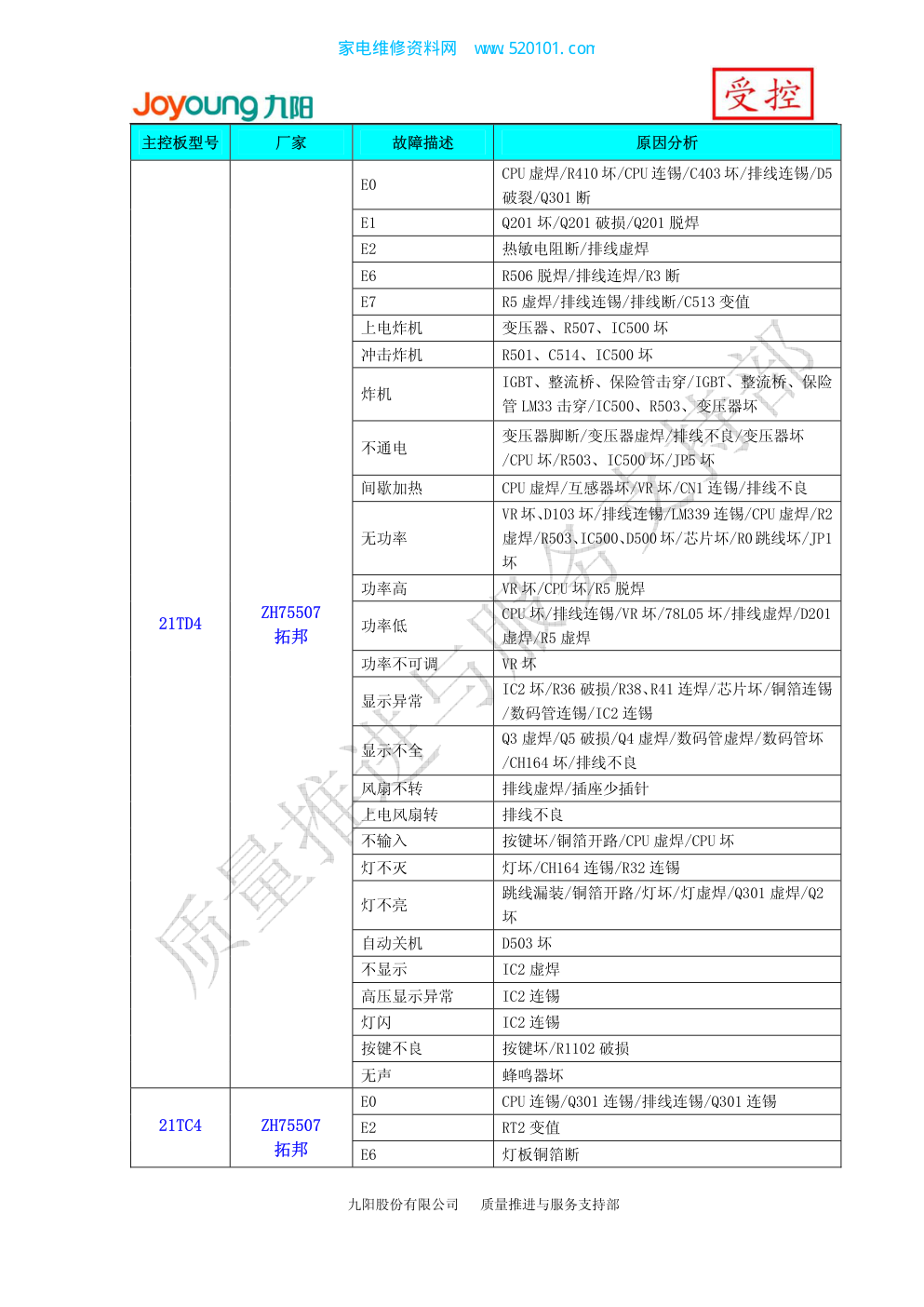

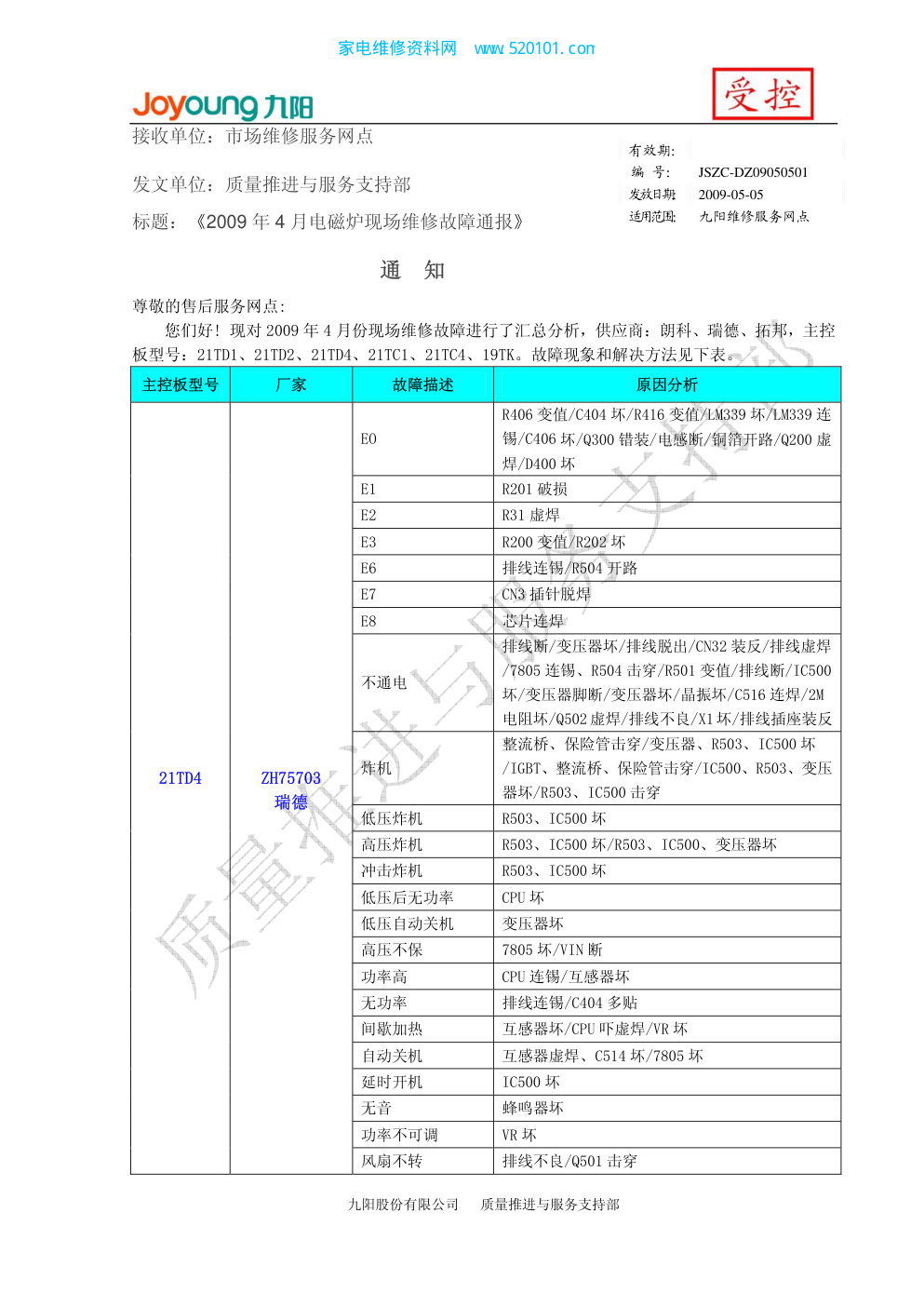

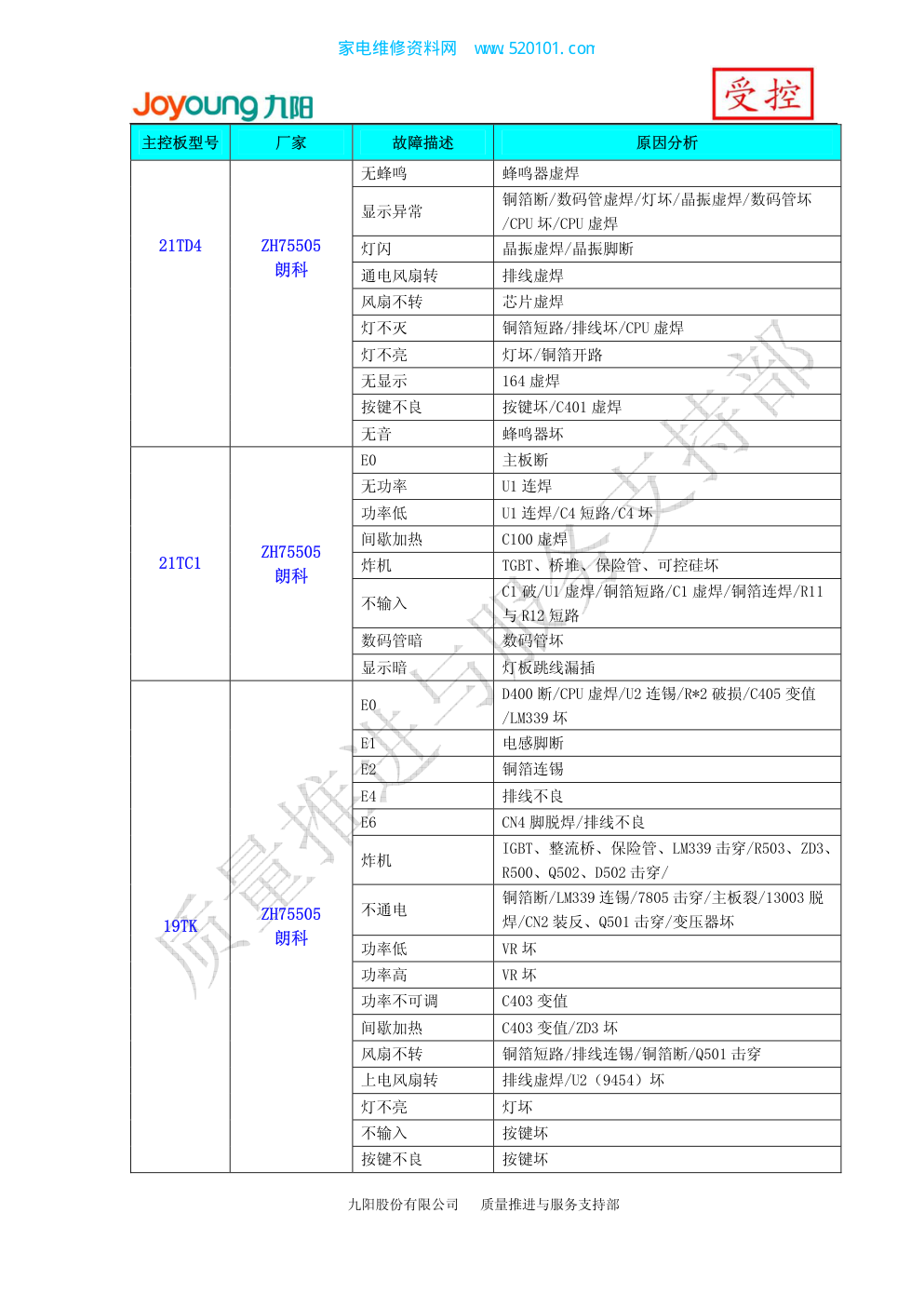

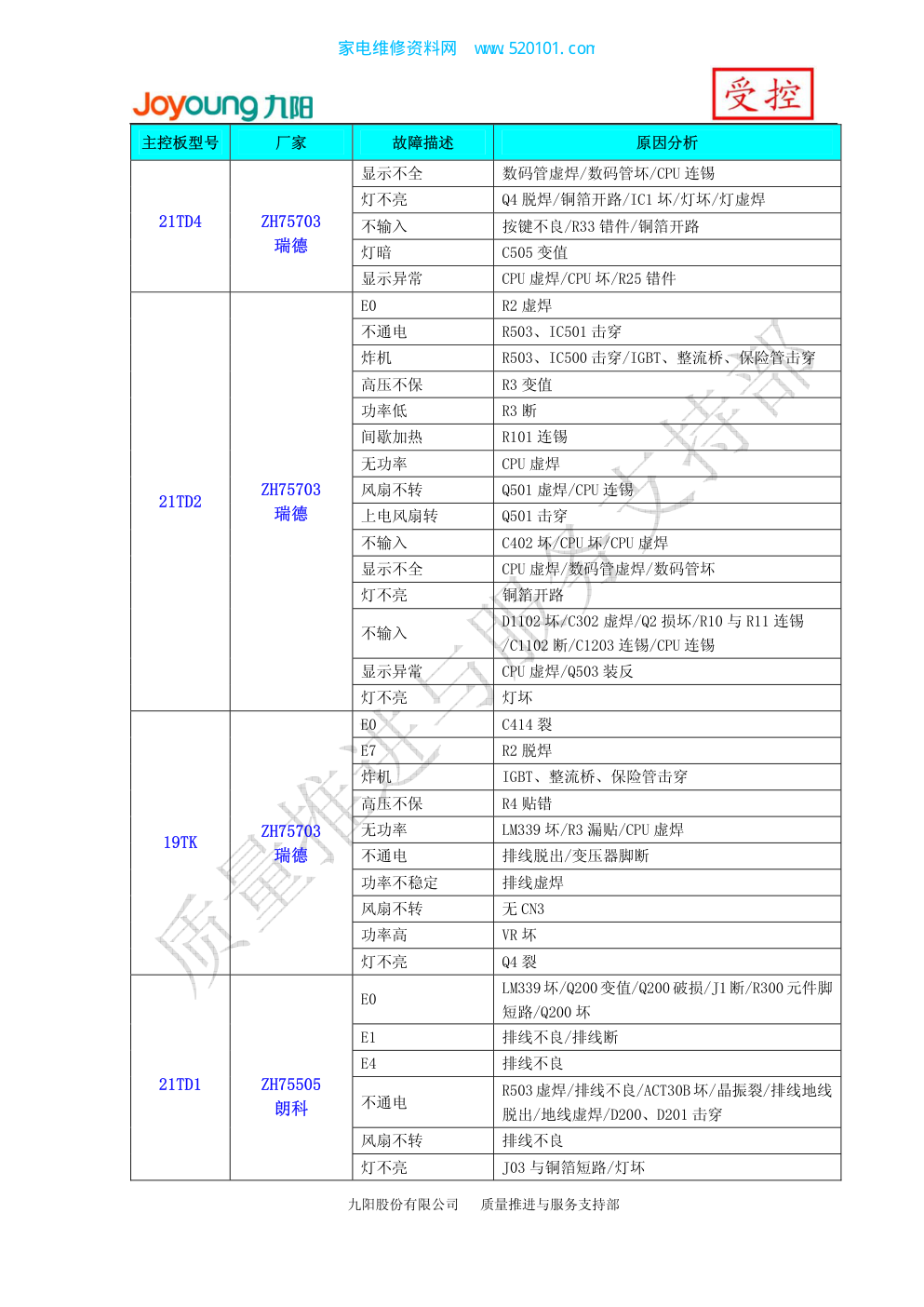

接收单位：市场维修服务网点 有效期： 编 号： JSZC-DZ09050501 发放日期： 2009-05-05 适用范围： 九阳维修服务网点 发文单位：质量推进与服务支持部 标题：《2009 年 4 月电磁炉现场维修故障通报》 通 知 尊敬的售后服务网点: 您们好! 现对 2009 年 4 月份现场维修故障进行了汇总分析，供应商：朗科、瑞德、拓邦，主控 板型号：21TD1、21TD2、21TD4、21TC1、21TC4、19TK。故障现象和解决方法见下表。 主控板型号 厂家 故障描述 原因分析 EO R406 变值/C404 坏/R416 变值/LM339 坏/LM339 连 锡/C406 坏/Q300 错装/电感断/铜箔开路/Q200 虚 焊/D400 坏 E1 R201 破损 E2 R31 虚焊 E3 R200 变值/R202 坏 E6 排线连锡/R504 开路 E7 CN3 插针脱焊 E8 芯片连焊 不通电 排线断/变压器坏/排线脱出/CN32 装反/排线虚焊 /7805 连锡、R504 击穿/R501 变值/排线断/IC500 坏/变压器脚断/变压器坏/晶振坏/C516 连焊/2M 电阻坏/Q502 虚焊/排线不良/X1 坏/排线插座装反 炸机 整流桥、保险管击穿/变压器、R503、IC500 坏 /IGBT、整流桥、保险管击穿/IC500、R503、变压 器坏/R503、IC500 击穿 低压炸机 R503、IC500 坏 高压炸机 R503、IC500 坏/R503、IC500、变压器坏 冲击炸机 R503、IC500 坏 低压后无功率 CPU 坏 低压自动关机 变压器坏 高压不保 7805 坏/VIN 断 功率高 CPU 连锡/互感器坏 无功率 排线连锡/C404 多贴 间歇加热 互感器坏/CPU 吓虚焊/VR 坏 自动关机 互感器虚焊、C514 坏/7805 坏 延时开机 IC500 坏 无音 蜂鸣器坏 功率不可调 VR 坏 21TD4 ZH75703 瑞德 风扇不转 排线不良/Q501 击穿 九阳股份有限公司 质量推进与服务支持部 家电维修资料网 www. 520101. com 九阳股份有限公司 质量推进与服务支持部 主控板型号 厂家 故障描述 原因分析 显示不全 数码管虚焊/数码管坏/CPU 连锡 灯不亮 Q4 脱焊/铜箔开路/IC1 坏/灯坏/灯虚焊 不输入 按键不良/R33 错件/铜箔开路 灯暗 C505 变值 21TD4 ZH75703 瑞德 显示异常 CPU 虚焊/CPU 坏/R25 错件 E0 R2 虚焊 不通电 R503、IC501 击穿 炸机 R503、IC500 击穿/IGBT、整流桥、保险管击穿 高压不保 R3 变值 功率低 R3 断 间歇加热 R101 连锡 无功率 CPU 虚焊 风扇不转 Q501 虚焊/CPU 连锡 上电风扇转 Q501 击穿 不输入 C402 坏/CPU 坏/CPU 虚焊 显示不全 CPU 虚焊/数码管虚焊/数码管坏 灯不亮 铜箔开路 不输入 D1102 坏/C302 虚焊/Q2 损坏/R10 与 R11 连锡 /C1102 断/C1203 连锡/CPU 连锡 显示异常 CPU 虚焊/Q503 装反 21TD2 ZH75703 瑞德 灯不亮 灯坏 E0 C414 裂 E7 R2 脱焊 炸机 IGBT、整流桥、保险管击穿 高压不保 R4 贴错 无功率 LM339 坏/R3 漏贴/CPU 虚焊 不通电 排线脱出/变压器脚断 功率不稳定 排线虚焊 风扇不转 无 CN3 功率高 VR 坏 19TK ZH75703 瑞德 灯不亮 Q4 裂 E0 LM339 坏/Q200 变值/Q200 破损/J1 断/R300 元件脚 短路/Q200 坏 E1 排线不良/排线断 E4 排线不良 不通电 R503 虚焊/排线不良/ACT30B 坏/晶振裂/排线地线 脱出/地线虚焊/D200、D201 击穿 风扇不转 排线不良 21TD1 ZH75505 朗科 灯不亮 J03 与铜箔短路/灯坏 家电维修资料网 www. 520101. com 九阳股份有限公司 质量推进与服务支持部 主控板型号 厂家 故障描述 原因分析 通电风扇转 排线虚焊/Q501 装错 不输入 按键坏 显示异常 CPU 坏 炸机 R503、D502、ZD500 坏 21TD1 ZH75505 朗科 按键不良 按键坏 E2 CPU 连锡 炸机 IGBT、整流桥、保险管击穿/IGBT、整流桥、保险 管、LM339 击穿 不通电 CPU 连锡/CN1 插针歪/变压器坏 功能错乱 C301 破损/C303 破损 不输入 C302 破损/D402 断/C202 破碎/R302 裂/C1003 坏 无功率 VR 坏 显示不全 CPU 连锡/数码管虚焊/数码管坏 灯不亮 灯坏 上电风扇转 排线虚焊 按键不良 R1002 虚焊/R110 坏 按键不灵敏 R302 裂 21TD2 ZH75505 朗科 无音 蜂鸣器坏 E0 排线虚焊/CPU 连锡/铜箔开路/LM339 连锡/排线断 / E1 排线虚焊/CPU 虚焊 E2 铜箔开路/C401 虚焊 E5 C511 坏 E7 CPU 连锡/铜箔短路 不通电 排线不良/排线断/R503、Q502、IC500、ZD503 击 穿/R503 脱焊/晶振坏/IC500 坏/IC500、R503、C514 破损/变压器破损/铜箔短路 功率低 CPU 连锡/C4 连锡 功率高 C101 脱焊/铜箔开路 无功率 排线虚焊/VR 坏 功率不稳定 排线不良 间歇加热 互感器坏/LM339 虚焊/JP1 坏 功能错乱 晶振坏/C601 虚焊 炸机 IGBT、整流桥、保险管击穿/Q300 短路导致 不输入 铜箔断/C1103 坏/按键坏/D401 坏/Q401 坏/灯板 虚焊/D402 断/CPU 坏/R901 破损/R402 虚焊/D503 坏/D302 脱焊 高压不保 排线不良 21TD4 ZH75505 朗科 功率不可调 VR 坏/C101 脱焊/R30 虚焊 家电维修资料网 www. 520101. com 九阳股份有限公司 质量推进与服务支持部 主控板型号 厂家 故障描述 原因分析 无蜂鸣 蜂鸣器虚焊 显示异常 铜箔断/数码管虚焊/灯坏/晶振虚焊/数码管坏 /CPU 坏/CPU 虚焊 灯闪 晶振虚焊/晶振脚断 通电风扇转 排线虚焊 风扇不转 芯片虚焊 灯不灭 铜箔短路/排线坏/CPU 虚焊 灯不亮 灯坏/铜箔开路 无显示 164 虚焊 按键不良 按键坏/C401 虚焊 21TD4 ZH75505 朗科 无音 蜂鸣器坏 E0 主板断 无功率 U1 连焊 功率低 U1 连焊/C4 短路/C4 坏 间歇加热 C100 虚焊 炸机 TGBT、桥堆、保险管、可控硅坏 不输入 C1 破/U1 虚焊/铜箔短路/C1 虚焊/铜箔连焊/R11 与 R12 短路 数码管暗 数码管坏 21TC1 ZH75505 朗科 显示暗 灯板跳线漏插 E0 D400 断/CPU 虚焊/U2 连锡/R*2 破损/C405 变值 /LM339 坏 E1 电感脚断 E2 铜箔连锡 E4 排线不良 E6 CN4 脚脱焊/排线不良 炸机 IGBT、整流桥、保险管、LM339 击穿/R503、ZD3、 R500、Q502、D502 击穿/ 不通电 铜箔断/LM339 连锡/7805 击穿/主板裂/13003 脱 焊/CN2 装反、Q501 击穿/变压器坏 功率低 VR 坏 功率高 VR 坏 功率不可调 C403 变值 间歇加热 C403 变值/ZD3 坏 风扇不转 铜箔短路/排线连锡/铜箔断/Q501 击穿 上电风扇转 排线虚焊/U2（9454）坏 灯不亮 灯坏 不输入 按键坏 19TK ZH75505 朗科 按键不良 按键坏 家电维修资料网 www. 520101. com 九阳股份有限公司 质量推进与服务支持部 主控板型号 厂家 故障描述 原因分析 E0 CPU 虚焊/R410 坏/CPU 连锡/C403 坏/排线连锡/D5 破裂/Q301 断 E1 Q201 坏/Q201 破损/Q201 脱焊 E2 热敏电阻断/排线虚焊 E6 R506 脱焊/排线连焊/R3 断 E7 R5 虚焊/排线连锡/排线断/C513 变值 上电炸机 变压器、R507、IC500 坏 冲击炸机 R501、C514、IC500 坏 炸机 IGBT、整流桥、保险管击穿/IGBT、整流桥、保险 管 LM33 击穿/IC500、R503、变压器坏 不通电 变压器脚断/变压器虚焊/排线不良/变压器坏 /CPU 坏/R503、IC500 坏/JP5 坏 间歇加热 CPU 虚焊/互感器坏/VR 坏/CN1 连锡/排线不良 无功率 VR 坏、D103 坏/排线连锡/LM339 连锡/CPU 虚焊/R2 虚焊/R503、IC500、D500 坏/芯片坏/R0 跳线坏/JP1 坏 功率高 VR 坏/CPU 坏/R5 脱焊 功率低 CPU 坏/排线连锡/VR 坏/78L05 坏/排线虚焊/D201 虚焊/R5 虚焊 功率不可调 VR 坏 显示异常 IC2 坏/R36 破损/R38、R41 连焊/芯片坏/铜箔连锡 /数码管连锡/IC2 连锡 显示不全 Q3 虚焊/Q5 破损/Q4 虚焊/数码管虚焊/数码管坏 /CH164 坏/排线不良 风扇不转 排线虚焊/插座少插针 上电风扇转 排线不良 不输入 按键坏/铜箔开路/CPU 虚焊/CPU 坏 灯不灭 灯坏/CH164 连锡/R32 连锡 灯不亮 跳线漏装/铜箔开路/灯坏/灯虚焊/Q301 虚焊/Q2 坏 自动关机 D503 坏 不显示 IC2 虚焊 高压显示异常 IC2 连锡 灯闪 IC2 连锡 按键不良 按键坏/R1102 破损 21TD4 ZH75507 拓邦 无声 蜂鸣器坏 E0 CPU 连锡/Q301 连锡/排线连锡/Q301 连锡 E2 RT2 变值 21TC4 ZH75507 拓邦 E6 灯板铜箔断 家电维修资料网 www. 520101. com 主控板型号 厂家 故障描述 原因分析 炸机 IGBT、整流桥、保险管击穿/可控硅、IGBT、整流 桥、保险管击穿/R501、IC500 坏/R503、IC500 坏 不通电 CPU 虚焊/R503、IC500 坏/SC2 坏/CN1 不良/CN2 插反 功率低 CPU 连锡/C5 坏/C2 虚焊 无功率 排线虚焊 功能错乱 164 连锡 间歇加热 CPU 连锡 显示异常 灯坏/CPU 连锡 功率不可调 VR 坏/CPU 坏/芯片虚焊 灯不灭 74H164 连锡/CPU 连锡 高压不保 78L05 坏/芯片虚焊 低压自动关机 IC500 坏 不输入 R25 漏装/C88 坏/按键坏/IC3 连锡 风扇不转 排线虚焊/铜箔开路 21TC4 ZH75507 拓邦 无音 晶振坏 质量推进与服务支持部 2009.5.5 九阳股份有限公司 质量推进与服务支持部 家电维修资料网 www. 520101. com
