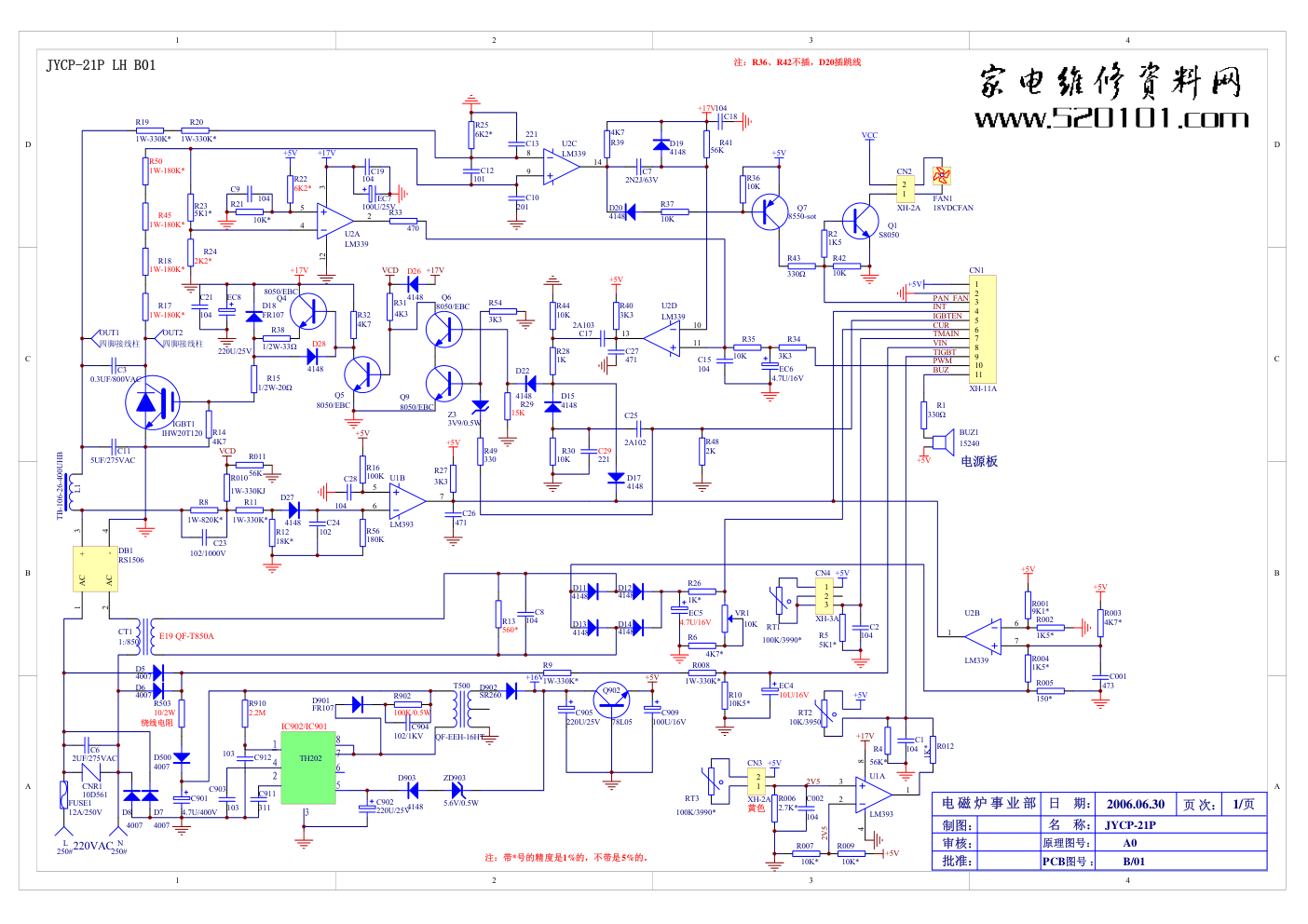

九阳电磁炉JYCP-21PLHB01主板电路图
1 2 3 4 A B C D 4 3 2 1 D C B A C13 221 BUZ1 15240 RT2 10K/3950 +5V FAN1 18VDCFAN Q1 S8050 VCC R5 5K1* 1 2 CN2 XH-2A 1 2 3 CN4 XH-3A RT1 100K/3990* R1 330Ω +5V R4 56K* C2 104 C1 104 R2 1K5 +5V 1 2 3 4 5 6 7 8 9 10 11 CN1 XH-11A PAN_FAN INT IGBTEN TMAIN TIGBT VIN CUR PWM BUZ +5V C21 104 C10 201 5 4 2 3 12 U2A LM339 9 8 14 U2C LM339 R25 6K2* C12 101 C15 104 C7 2N2J/63V R37 10K C25 2A102 EC7 100U/25V R35 10K 11 10 13 U2D LM339 R10 10K5* EC6 4.7U/16V R39 4K7 EC8 220U/25V EC4 10U/16V R23 5K1* D19 4148 R38 1/2W-33Ω R41 56K +17V D18 FR107 C19 104 R34 3K3 FUSE1 12A/250V L 250# N 250# CNR1 10D561 AC 1 AC 2 + 3 - 4 DB1 RS1506 L1 TB-106-26-400UHB C11 5UF/275VAC CT1 1:/850 220VAC IGBT1 IHW20T120 R17 1W-180K* C3 0.3UF/800VAC C6 2UF/275VAC R14 4K7 R18 1W-180K* C8 104 R13 560* D12 4148 D14 4148 D11 4148 D13 4148 VR1 10K EC5 4.7U/16V D6 4007 D5 4007 R008 1W-330K* C18 104 R20 1W-330K* C902 220U/25V Q902 78L05 ZD903 5.6V/0.5W C904 102/1KV C905 220U/25V D901 FR107 C901 4.7U/400V D20 4148 +16V R26 1K* R27 3K3 +5V R15 1/2W-20Ω R29 15K +17V Q4 8050/EBC R32 4K7 Q6 8050/EBC Q5 8050/EBC R40 3K3 R31 4K3 R28 1K D17 4148 C17 2A103 +5V 7 6 1 U2B LM339 R33 470 R22 6K2* +5V R21 10K* C9 104 R24 2K2* R19 1W-330K* OUT2 四脚接线柱 OUT1 四脚接线柱 电源板 C903 103 D15 4148 R30 10K C26 471 +17V R36 10K +5V Q7 8550-sot R42 10K R43 330Ω D22 4148 R44 10K R45 1W-180K* Q9 8050/EBC Z3 3V9/0.5W R49 330 R50 1W-180K* R6 4K7* C27 471 T500 QF-EEH-16HT D500 4007 R012 1K* R902 100K/0.5W R910 2.2M D902 SR260 D903 4148 C909 100U/16V +5V R54 3K3 注：带*号的精度是1%的，不带是5%的。 C29 221 R503 10/2W D7 4007 D8 4007 R006 2.7K* R009 10K* RT3 100K/3990* +5V 1 2 CN3 XH-2A C002 104 R48 2K R011 56K D26 4148 +17V VCD VCD D28 4148 R010 1W-330KJ R9 1W-330K* 3 2 1 8 4 U1A LM393 5 6 7 U1B LM393 R007 10K* +5V 2V5 2V5 R001 9K1* +5V R002 1K5* R003 4K7* C001 473 R005 150* R004 1K5* +5V R11 1W-330K* R16 100K C24 102 R12 18K* R8 1W-820K* C23 102/1000V C28 104 D27 4148 R56 180K +5V 绕线电阻 +17V 黄色 注：R36、R42不插，D20插跳线 TH202 1 4 2 8 7 5 3 6 C911 311 C912 103 名 称： 页 次： 批准： PCB图号 ： 制图： 审核： JYCP-21P 2006.06.30 电 磁 炉 事 业 部 原理图号： 1/页 日 期： A0 B/01 E19 QF-T850A IC902/IC901 JYCP-21P LH B01
