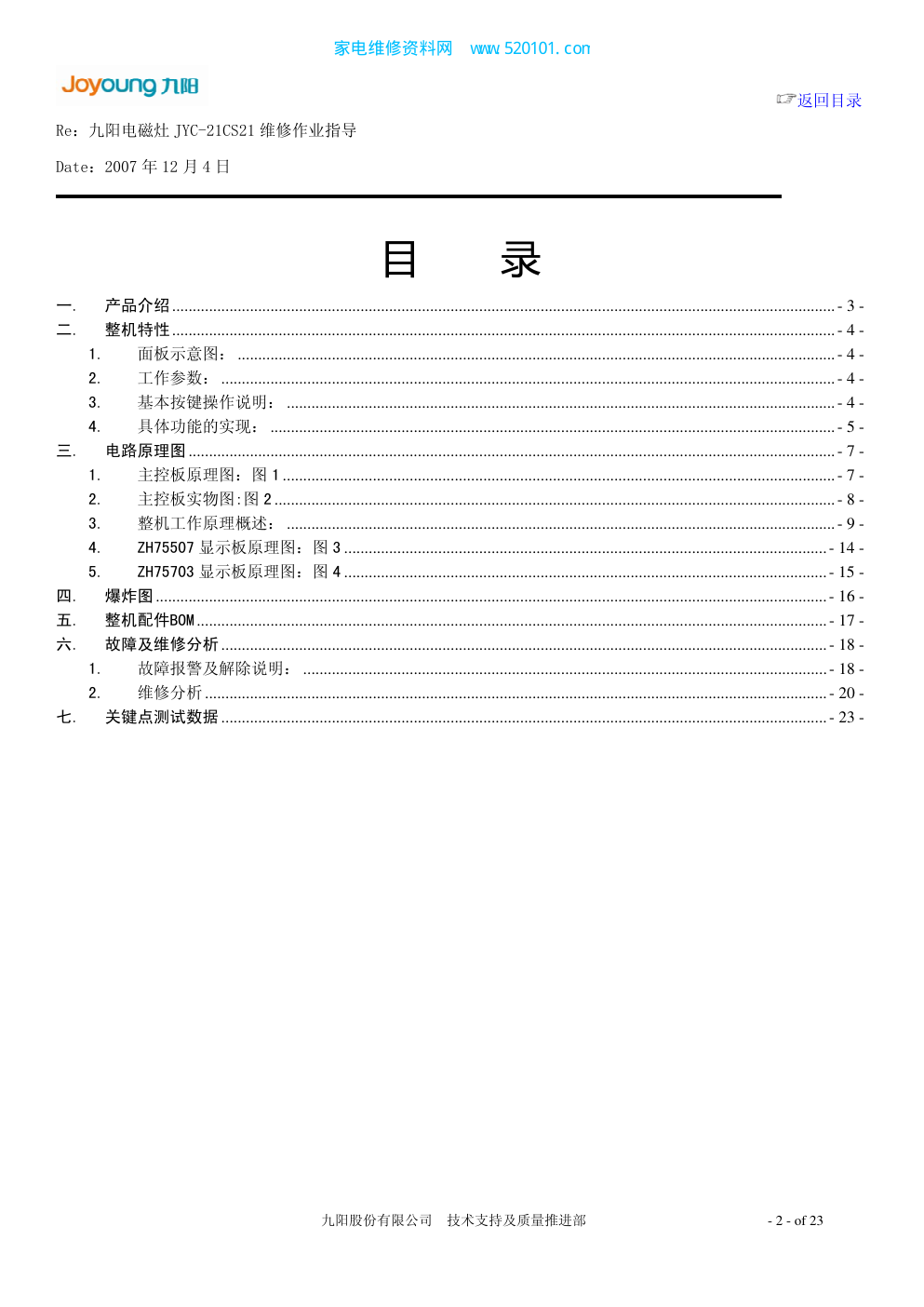

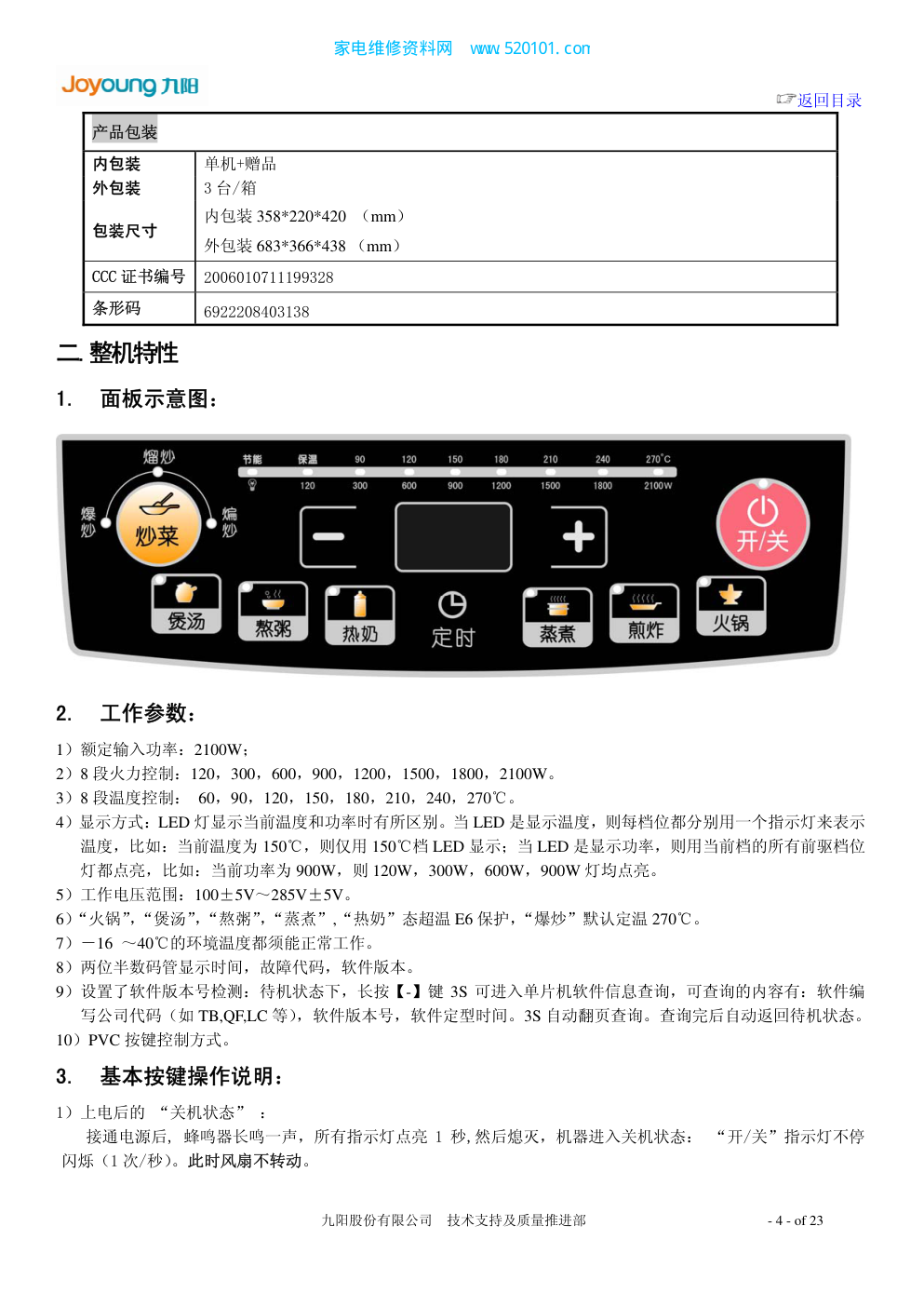

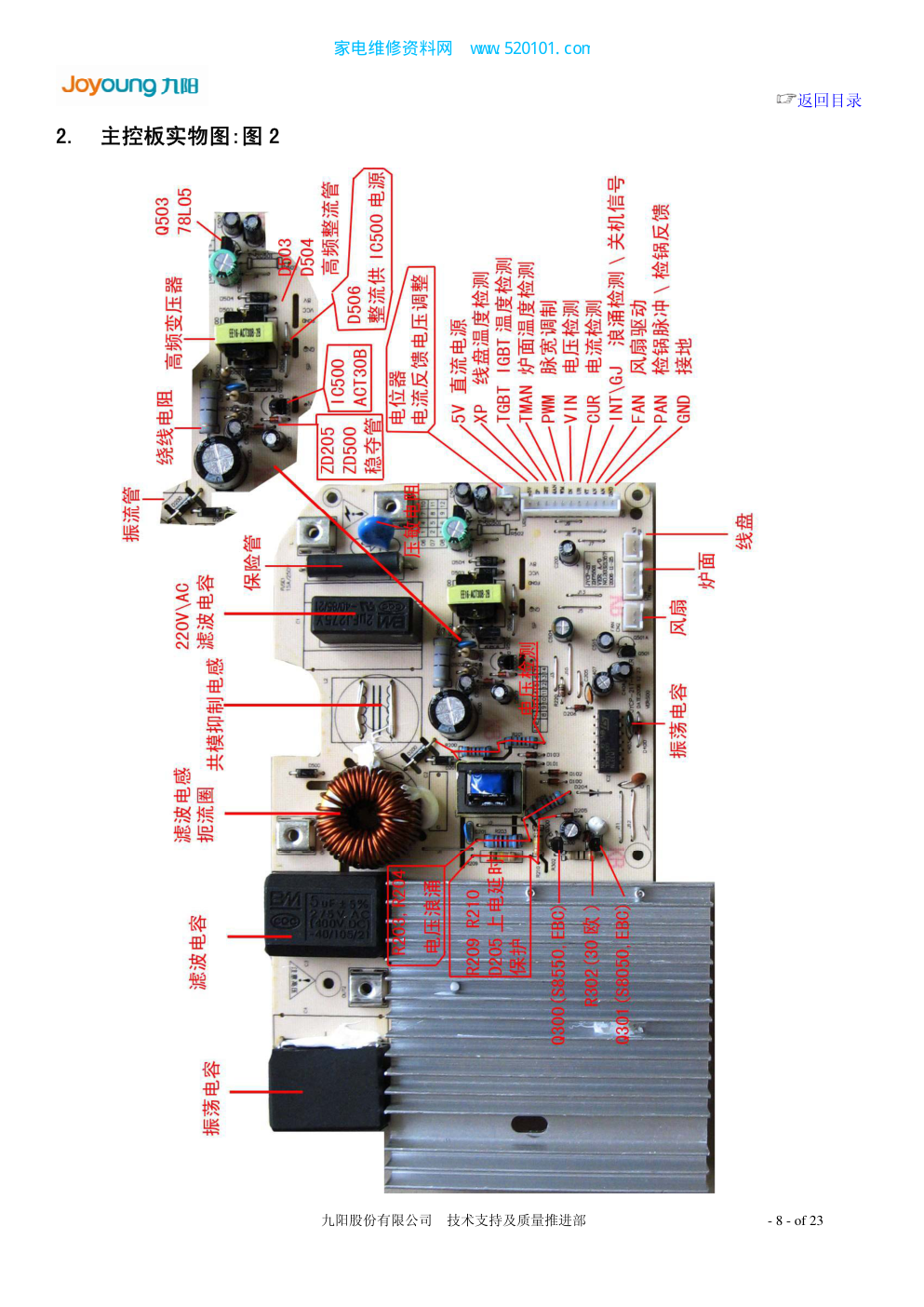

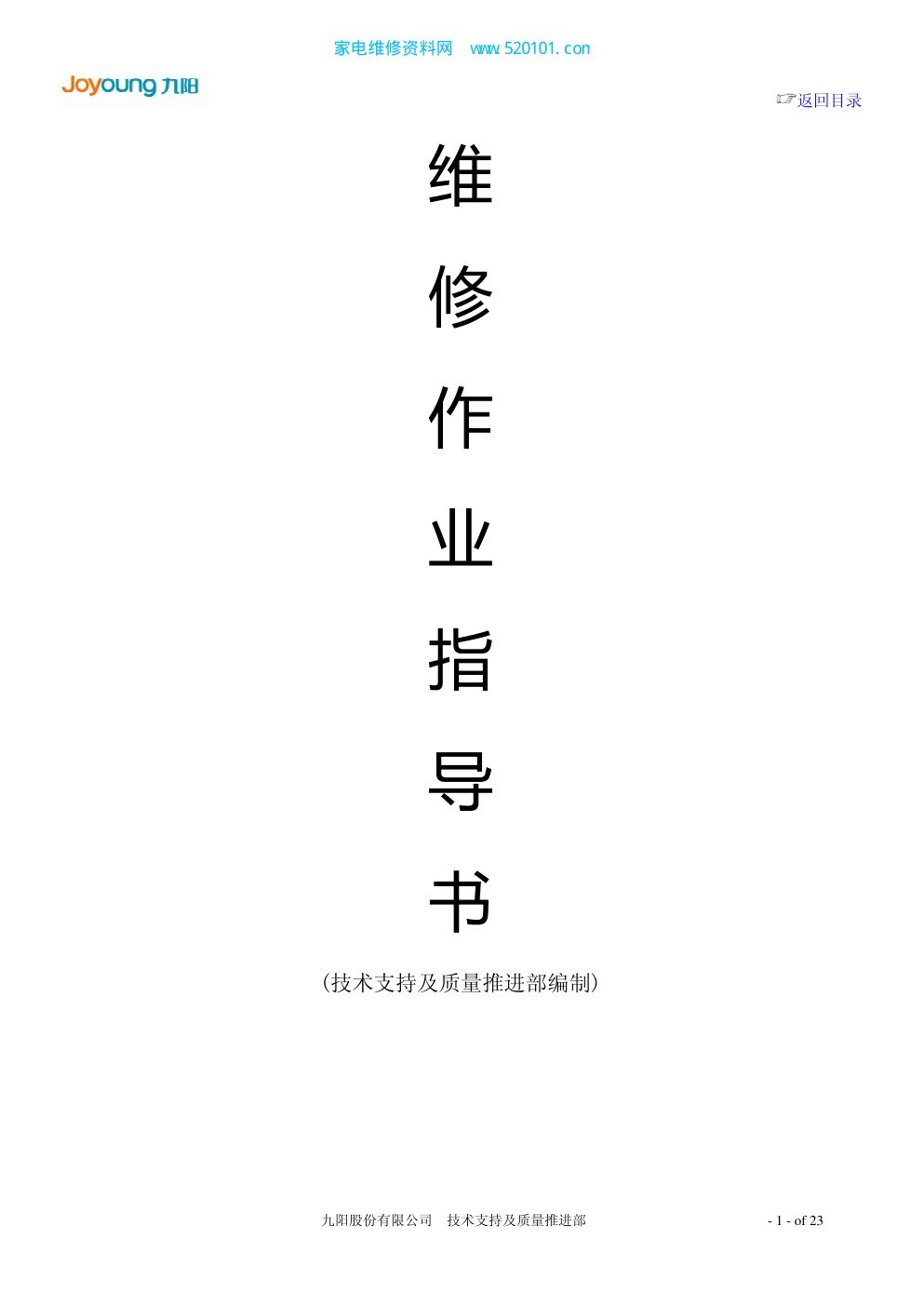

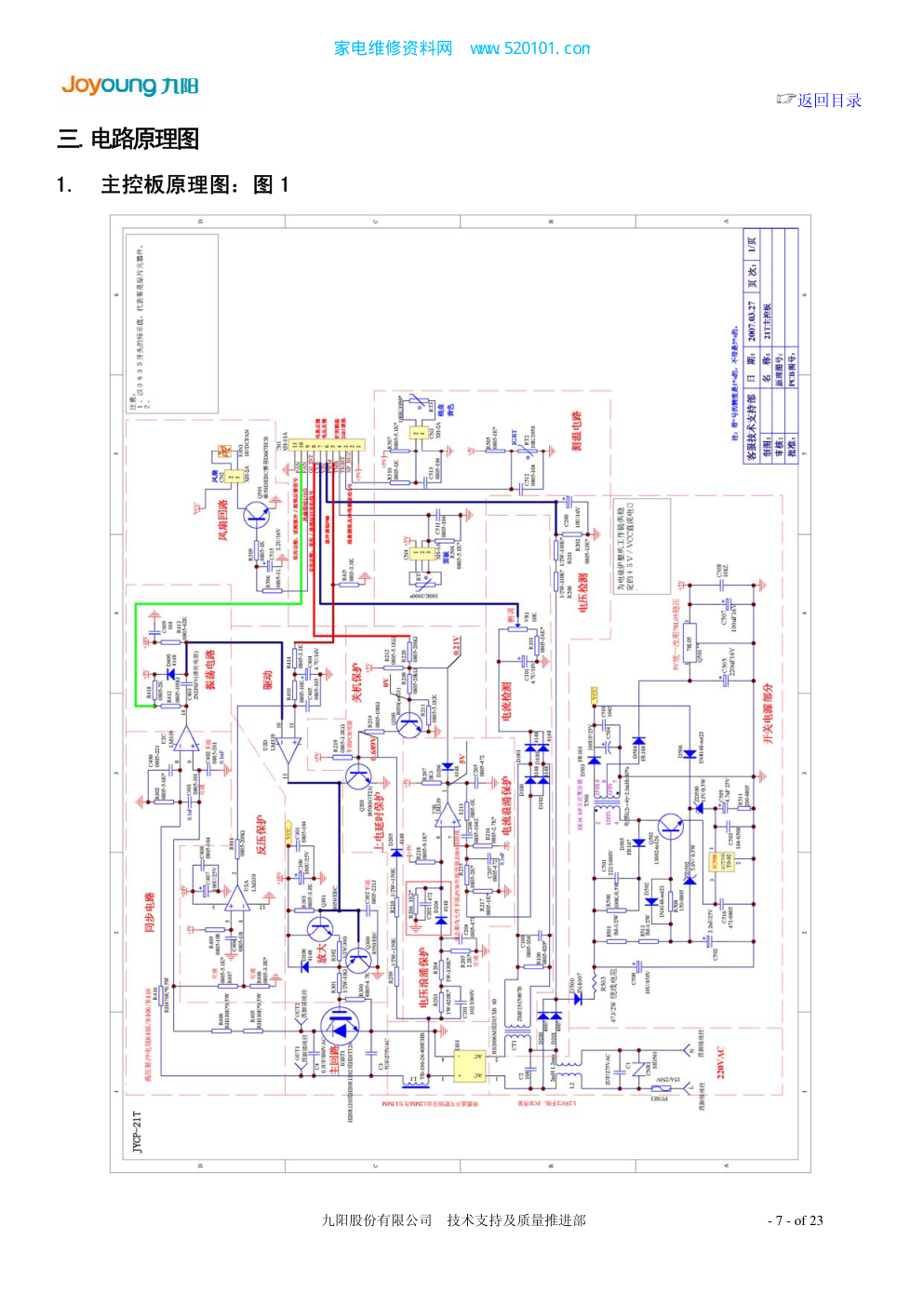

返回目录 九阳股份有限公司 技术支持及质量推进部 - 1 - of 23 维 修 作 业 指 导 书 (技术支持及质量推进部编制) 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 2 - of 23 Re：九阳电磁灶 JYC-21CS21 维修作业指导 Date：2007 年 12 月 4 日 目 录 一. 产品介绍..................................................................................................................................................................- 3 - 二. 整机特性..................................................................................................................................................................- 4 - 1. 面板示意图： ..................................................................................................................................................- 4 - 2. 工作参数：......................................................................................................................................................- 4 - 3. 基本按键操作说明： ......................................................................................................................................- 4 - 4. 具体功能的实现： ..........................................................................................................................................- 5 - 三. 电路原理图..............................................................................................................................................................- 7 - 1. 主控板原理图：图 1 .......................................................................................................................................- 7 - 2. 主控板实物图:图 2 .........................................................................................................................................- 8 - 3. 整机工作原理概述： ......................................................................................................................................- 9 - 4. ZH75507 显示板原理图：图 3 ......................................................................................................................- 14 - 5. ZH75703 显示板原理图：图 4 ......................................................................................................................- 15 - 四. 爆炸图....................................................................................................................................................................- 16 - 五. 整机配件BOM..........................................................................................................................................................- 17 - 六. 故障及维修分析....................................................................................................................................................- 18 - 1. 故障报警及解除说明： ................................................................................................................................- 18 - 2. 维修分析........................................................................................................................................................- 20 - 七. 关键点测试数据....................................................................................................................................................- 23 - 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 3 - of 23 一. 产品介绍 项目明细 详细阐述 产品名称 九阳电磁灶 JYC-21CS21 型 产品图片 产品卖点及阐述 广告语 健康+防辐隔离城 主要卖点 健康+防辐隔离城，专利 8U 线盘，聚能强火，独特节能灯设计 18 重安全保护功能 四大智能功能一键通 “HBS Supreme”黑晶面板 2100W 黄金火力，八档火力 爽芯全效散热技术、智能静音风扇 德国英飞凌 IGBT，三星芯片 九阳专用赠品“优厨”精品锅具 1～199 分钟精准定时、 大按键设计；进口 PET 材质，上万次使用不损坏 ABS 塑料机体 产品要素描述 产品型号 标称 JYC-21CS21 功率：120W～2100W；电压：AC220V；频率:50HZ HBS A 级黑晶面板 上盖：ABS 黑色抛光；下盖： PP 黑色磨砂 产品主要功能名称及使用说明 手动 炒菜（爆、熘、煸）、火锅、煎炸、 智能 煲汤、熬粥、蒸煮、热奶 保护 18 重安全保护功能 定时 1 分～199 分钟定时 定温/火力 60～270°C；120W～2100W 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 4 - of 23 产品包装 内包装 单机+赠品 外包装 3 台/箱 包装尺寸 内包装 358*220*420 （mm） 外包装 683*366*438 （mm） CCC 证书编号 2006010711199328 条形码 6922208403138 二. 整机特性 1. 面板示意图： 2. 工作参数： 1）额定输入功率：2100W； 2）8 段火力控制：120，300，600，900，1200，1500，1800，2100W。 3）8 段温度控制： 60，90，120，150，180，210，240，270℃。 4）显示方式：LED 灯显示当前温度和功率时有所区别。当 LED 是显示温度，则每档位都分别用一个指示灯来表示 温度，比如：当前温度为 150℃，则仅用 150℃档 LED 显示；当 LED 是显示功率，则用当前档的所有前驱档位 灯都点亮，比如：当前功率为 900W，则 120W，300W，600W，900W 灯均点亮。 5）工作电压范围：100±5V～285V±5V。 6）“火锅”，“煲汤”，“熬粥”，“蒸煮”,“热奶”态超温 E6 保护，“爆炒”默认定温 270℃。 7）－16 ～40℃的环境温度都须能正常工作。 8）两位半数码管显示时间，故障代码，软件版本。 9）设置了软件版本号检测：待机状态下，长按【-】键 3S 可进入单片机软件信息查询，可查询的内容有：软件编 写公司代码（如 TB,QF,LC 等），软件版本号，软件定型时间。3S 自动翻页查询。查询完后自动返回待机状态。 10）PVC 按键控制方式。 3. 基本按键操作说明： 1）上电后的 “关机状态” ： 接通电源后, 蜂鸣器长鸣一声，所有指示灯点亮 1 秒,然后熄灭，机器进入关机状态： “开/关”指示灯不停 闪烁（1 次/秒）。此时风扇不转动。 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 5 - of 23 2）按【开/关】键后的 ”待机状态” ： 在关机状态下按【开/关】键后，机器进入待机状态：“开/关”指示灯常亮，同时数码管显示“--”（中间笔画） 常亮，风扇不转。此时按下任一功能键机器开始工作，数码管显示相应工作信息。功能执行完毕后自动返关机状态。 只有在待机状态时，各功能键才有效；在待机状态下 60 秒内，未有任何按键操作，机器自动进入关机状态 。任何 工作状态按【开/关】键都能退回到待机状态；在待机状态下，按【开/关】键进入关机状态。 3）功能切换 ： 在各功能状态下，可以随意切换。选中某功能后，对于一键通式的功能立即执行该功能；对于菜单式按键选中 某功能三秒后执行该功能。 4. 具体功能的实现： 所有自动功能启动时，节能指示灯常亮。保温阶段，保温灯亮，300W 灯常亮。功能完成后或保温结束时关闭功 率输出。 1）煲汤功能： 在待机状态或其它工作状态下，按【煲汤】键“煲汤”灯常亮，机器开始自动煲汤，数码管默认显示闪烁〖2H〗 3S，在这三秒内可按【定时】键设定煲汤时间（1H→2H→3H→4H→1H，按定时键后，按【+】【-】进行循环定时）。 确认后，不能调整功率和时间，数码管显示实际倒计时时间。推荐控制过程：先以 1500W 功率加热，同时数码管显 示〖120〗分钟倒计时。 当锅内的汤加热到约 80℃时，转入 900W 加热煮至微开，再转入 300W（间歇加热）慢炖。 2 小时倒计时结束后，“煲汤”功能灯以亮 0.5 秒灭 0.5 秒的频率动态显示，蜂鸣器响 10 声报警，提示用户汤已做 好，然后转入 60℃-80℃保温 2 小时。保温期间“煲汤”指示灯以亮 0.5 秒灭 0.5 秒的速度动态显示，保温结束后 蜂鸣器再次鸣响 10 声报警，报警完毕后返回关机状态。保温阶段，“煲汤”灯动态显示，数码管显示“0”,不显示 时间。 特别说明：当计时剩余时间小于 180 分钟时，数码管从 180 分钟开始倒计时显示，步幅 1 分钟；当剩余时间大 于 180 分钟时，数码管显示“4H”。 2）熬粥功能 在待机状态或其它工作状态下，按【熬粥】键“熬粥”灯常亮，机器开始自动熬粥，数码管默认显示闪烁〖60〗 3S，在这三秒内可按【定时】键设定熬粥时间（30 分钟→60 分钟→90 分钟→120 分钟→30 分钟，按定时键后，按 【+】【-】进行循环定时）。确认后，不能调整功率和时间，数码管显示实际倒计时时间。推荐控制过程：先以 1500W 功率加热，同时数码管显示〖60〗分钟倒计时。当温度达到约 80℃时，转入 900W 加热至微开,再转入 300W（间歇 加热）慢熬。60 分钟倒计时结束后，“熬粥”功能指示灯以亮 0.5 秒灭 0.5 秒的速度动态显示，蜂鸣器响 10 声报 警，提示用户粥已熬好，并自动转入 60℃-80℃保温 2 个小时。保温期间熬粥指示灯以亮 0.5 秒灭 0.5 秒的速度动 态显示，保温结束后蜂鸣器再次鸣响 10 声报警，报警完毕后返回关机状态。保温阶段，“熬粥”灯动态显示，数码 管显示“0”,不显示时间。 3）炒菜功能： 在待机或其它工作状态下，连续按【炒菜】键可以选择“爆炒”、“熘炒”、“煸炒”三个功能之一(默认爆炒功能)， 循环。这三个炒菜功能加热方式相同：即以某功率连续加热(相应的功能灯常亮，LED 显示功率, 数码管显示“0”)， 定温 270℃。 当温度到达时，停止加热（ 此时要求所在的“X 炒”功能灯以亮 0.5 秒灭 0.5 秒的速度动态显示， 以表示超过保护温度，蜂鸣器不响）；当温度降下后，又恢复连续加热（相应功能灯不再动态显示常亮）。如此反复 进行。 以下是不同点： 爆炒功能：大火炒菜功能。默认以 2100W 功率加热，“爆炒”灯常亮。功率全程可调。 熘炒功能：中火炒菜功能。默认以 1800W 功率加热,“熘炒”灯常亮，功率全程可调。 煸炒功能：小火炒菜功能。默认以 1200W 功率加热，“煸炒”灯常亮，功率全程可调。 可以定时（定时后，“爆炒”、“熘炒”、“煸炒”三个功能之间切换时，默认原定时时间），本功能可以定时，可调整 定时范围 0-199 分钟。 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 6 - of 23 4）火锅功能： 在待机或其它工作状态下，按【火锅】键“火锅”灯常亮。数码管显示“0”。功率分 120，300，600，900， 1200，1500，1800，2100W 共 8 个档位（其中 120W、300W、600W 均为 900W 的间断加热）。进入功能后机器默认以 2100W 功率档位进行加热，用户可以通过【+】【-】键调节功率。调节时，调节有效且每变化一档功率声音响一次， 当到极限、调节无效时蜂鸣器不响！ 功率切换：当加热功率为 2100W 时，按火锅立即切换到 900W；当加热功率小于 2100W 时，按火锅键立即切换到 2100W。 本功能可以设定定时，定时范围 0－199 分钟。 5）“蒸煮”功能 ： 在待机状态或其它工作状态下，按【蒸煮】键“蒸煮”灯常亮。数码管默认显示闪烁〖30〗3S，在这三秒内可 按【定时】键设定蒸煮时间，定时时间为 10 分钟-120 分钟循环。确认后，不能调整功率和时间，数码管显示实际 倒计时时间。推荐控制过程:程序开始以 1800W 加热，同时数码管显示〖30〗分钟倒计时。当水沸腾后转为 1200W 加热一直加热到定时结束。倒计时结束后，“蒸煮”功能指示灯以亮 0.5 秒灭 0.5 秒速度闪烁，同时蜂鸣器鸣响 10 声报警，报警完毕后返回关机状态。本功能工作中不可再调定时和功率。 6）煎炸功能: 在该功能下，机器将 60-270℃常用的温度范围划分为 8 档，各档温度设定值如下： 60，90，120，150，180， 210，240，270℃。进入功能后“煎炸” 指示灯常亮，数码管显示“0”默认 150℃煎炸控制。用户可以根据需要 通过【+】【-】键调节煎炸温度。本功能可以设定定时，定时范围 0－199 分钟。 煎炸档位切换：当煎炸档位等于 270 度时，按煎炸键立即切换到 150 度；当煎炸档位小于 270 度时，按煎炸键 立即切换到 270 度。 推荐加热方式：软件用 PID 算法控制。即每一档开始都用 2100W 档加热，当实际温度值接近设定值时改用 低功率档位加热，维持设定温度。当达到所设煎炸温度时，“煎炸”灯以亮 0.5 秒灭 0.5 秒的速度闪烁显示，数 码管显示数值不变； 当又降低到设煎炸度以下时，“煎炸”指示灯常亮。如此反复进行。 7）热奶功能： 按【热奶】键，“热奶”灯常亮，机器进入热奶功能。推荐控制过程：机器先以 600W 功率加热，当奶温达到 70℃时（不得超过 80℃），蜂鸣器响 10 声报警，提示用户奶已热好，并转入 50℃－70℃保温过程。此时“热奶” 灯动态显示，数码管显示 10 分钟倒计时。倒计时结束后，蜂鸣器再响 10 声报警, 报警结束后自动返回关机状态。 8）定时功能： 手动功能下，机器定时范围 0-199 分钟。当某个手动功能正在工作时，按【定时】键启动“定时”功能。 定时功能说明：在工作中按【定时】键，数码管动态显示【00】（1S/次），此时可按【+】或【-】键来设定所需 时间（当超过 99 时，自动进位）。当长按【+】或【-】键时间超过 3S 后，自动快速改变调节值，此过程蜂鸣器不 响。时间设定好后 3S 后，数码管停止闪烁，开始倒计时。倒计时过程中，再次按【定时】键，数码管以当前剩余 时间动态显示 3S，此 3S 内可以重新设定时间，设定方法同前。若按一次【定时】键后 3S 未做调整，则仍回先前 显示状态。倒计时过程中，按【+】或【-】键可以调整功率或温度。功能相互切换或长按【定时】键 3S，定时功 能取消。在手动功能下，定时结束后，功率灯亮，功能指示灯以亮 0.5 秒灭 0.5 秒速度闪烁，蜂鸣器响 10 声报警, 报警结束后自动返回关机状态，此时功率灯灭。在自动功能下，定时结束后，功率灯亮，功能灯以亮 0.5 秒灭 0.5 秒的频率动态显示，蜂鸣器响 10 声报警，然后转入保温过程。 9）“+”“—”键特别说明： a）“+”“—”键调整时间时，分钟设定状态下：单按以 1 分钟为单位单次调整，当长按时间超过 3S 后，以 10 分 钟为单位，以 0.5 秒速度快速调整，且此过程蜂鸣器不响。在调节时间时，每按一次【+】或【-】键，蜂鸣器响一 声且立即执行调整，除此两键外，其余键均要求检测到按键按下时蜂鸣，按键松开执行动作。 b）按“+”“—”键调整功率温度时，单按以 1 档为单位单次调整，长按时以 0.5 秒/档速度快速调整。 c）此两种情况下，静态显示调整的数字，自动溢出到 00。 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 7 - of 23 三. 电路原理图 1. 主控板原理图：图 1 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 8 - of 23 2. 主控板实物图:图 2 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 9 - of 23 3. 整机工作原理概述： 原理图中，将整机电路分成以下几个部分，分别讲述原理及维修流程。 (1) 开关电源部分 通电后，D200/D201 与整流桥堆组合,整流输出 310V 左右的电压，通过二极管 D500、线绕电阻 R503(47 欧)电 阻、电解电容 C500 整流滤波后送入高频变压器初级，通过开关模块 ACT30B 控制开关管 13002，起振，在高频变压 器初级产生 20KHz 左右高频高压脉冲，耦合到高频变器的次级，输出所需要的变压电压后，通过快速恢复二极管 (D503\D504)整流，电容滤波得到直流电压源 VCC/+18V，通过 78L05 三端稳压输出所直流电压源:＋5V。由于开关 电源属于靠其模块与变压器组成振荡变频，必须要靠电压来推动，让整个开关电源启动振荡起来。在通电瞬间，310V 电压通过图中 R501、R513(1M)降压后送入一个启振电压给 13002，让开关电源启振，让模块与变压器进入正常振荡， 输出稳定的直流电压。输出中 VCC 电压通过二极管(D502)整流，稳压二极管（ZD500）钳压后，电解电容 C509 滤波， 提供模块工作所需要的电压 VDD。 (2) 电压检测 E3/E4 AC220 通过二极管 D200 和 D201 整流后，通过电阻 R200\R201 降压后与 R202 接地分压，此电压通过电解电容 C200 滤波后送入 CPU，CPU 通过判断此点电压来检测市电电压正常与否，及市电电压值。注意：针对某些地方电压 高或低的情况，可把电阻 R202 换成 20K 的可调电位器，调节适当的电阻值可解决 E3/E4 的问题。整机要正常加热， 必须判断此点电压值是否正确，也就是说此点电压值必须正确，才能满足电磁炉正常加热的条件之一。 (3) 电流检测电路(不检锅或功率不足） 互感器串联在市电中，可将电磁炉工作时电流变化情况，如实转换成交流电压值，通过 R100/C100 组成 RC 杂 波滤波器送入由四个二极管 D100/D101/D102/D103 组成的全波整流桥，再经电解电容 C101 滤波，送入可调电位器 VR1，与电阻 R101 分压后，分压值送入 CPU，CPU 通过判断此点电压来检测电磁炉电流变化情况，以达到调节实际 功率，防止过流保护作用。此电路又称为电流反馈电路。整机要正常工作，必须判断此点电压正确，也就说此点电 压必须正确，才能满足电磁炉正常加热的条件之一。 (4) 浪涌保护电路 电压浪涌保护。桥堆整流电压 310V 左右通过高阻电阻 R203（820K）、R204(330K)降压后，与电阻 R205(9.1K) 分压后，送入 LM339－6 脚。电压正常，无电压尖峰时，LM339-6 脚的电压低于 LM339-7 脚，LM339-1 脚输出高压平， D206 二极管处于截止状态。当有电压浪涌干扰时，由于电容两端的电压不能突变（即高电压通过 C201 直接耦合到 C201 的右端），瞬间浪涌高电压或持续浪涌高电压送入 LM339-6 脚时，高于或持续高于 LM339-7 电压，此时 LM339-1 输出低电平或持续输出低电平，二极管 D206 导通或持续导通，使 Q200 导通，Q201 导通，从而拉断驱动信号到地， 无驱动脉冲到 IGBT，IGBT 停止工作，从而实现硬件电路保护 IGBT 的作用。有些地方由于电压浪涌干扰较大或间断 性浪涌时，电磁炉将会工作在间歇性加热故障， 有些电压浪涌更严重的地方，电磁炉将停止工作。浪涌保护的目 的是保护 IGBT，不能工作在超负荷或浪涌过大(持续浪涌)时间段内，否则将造成爆管或经常性爆管。可以通过微 动调节电阻 R205 阻值(用 10K 的电位器代替)，降低浪涌保护电路的灵敏，建议最好不要轻易断开浪涌保护电路。 电流浪涌保护电路采用比较器的形式，当电路中有瞬时大电流流过时 D100 与 D102 的正极会产生一个瞬时的低 电位，此点位低于比较器的基准点位，使比较器的反转即一脚转为低电平，通过 D206 硬件关断 IGBT 的驱动，以保 护 IGBT。 (5) 驱动放大电路: 如图，Ｂ点为控制输入信号波形。当输入高电平的时候，从而驱动 Q301 导通，Q300 截止，使得Ｄ点电压为+15V， 然后通过电阻 R301 驱动 IGBT，D300 是保证Ｄ点电压始终低于+18V；当Ｂ点输入低电平时，从而驱动 Q300 导通， Q301 截止，Ｄ点为低电平，Ｇ点为低电平，使 IGBT 为截止状态。 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 10 - of 23 (6) Ｇ点的驱动波形图 (7) 主回路 由整流桥堆、IGBT、高压谐振电容、加热线盘组成。又称主振荡电路，受 IGBT 的导通和截止，电容和电感（线 盘）不断反复充放电过程，称为 LC 振荡。IGBT 受到驱动信号（近似矩形的脉冲），当 IGBT 导通的时候，通过振 荡整流桥堆整流出 310 左右电压，通过线盘聚能加到 IGBT 的发射极，电流顺着 IGBT 的 C 极到 E 极，线盘电流急剧 增加，能量以电感的电流形式保存起来，当 IGBT 截止时，能量通过电感转向电容器，以电流的形式向电压的形式 转换，通过电容 C4 与电感（电磁线盘）并联回路给电容充电。当电容电压达到最大值时，电压可以达到 1050 多伏 电压，此时电磁线盘的电流为 0，接下来能量从电容 C4 转向电磁炉线盘，下一驱动脉冲已经到来，强行使 IGBT 导 通，如此反复，形成 LC 振荡。驱动矩形脉冲信号的脉宽决定了电磁炉的功率，这个宽度是通过 CPU 脉宽调制电路 决定的。理想波形图如下: 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 11 - of 23 (8) 同步电路 同步电路准确监视主回路工作状况，当 IGBT 的集电极电压下降接近 0V 时，线盘中的电流正在反向减小，通过 脉冲调制电路输出一个触发脉冲，通过同步电路和脉宽调制电路组成的电路可以使驱动脉冲再次加到 IGBT 的栅极， 强行使 IGBT 导通。原理图中通过高压脉冲电阻强行降压，取线盘两端电压变化情况，一端是 IGBT 的集电极，通过 电阻 R405/R406/R417 降压,送入比较器的 9 脚（波形图如下）；线盘另一端是送入 LM339 的 8 脚（波形图如下）； 通过比较，LM339-14 脚产生一个与线盘两端电压变化同步的、相同时序的脉冲波形（波形图如下）。 8 脚波形 9 脚波形 14 脚波形 (9) 振荡电路 根据 LM339-14 脚脉冲变化，通过 C403 耦合（电阻、电容、二极管组成的锯齿波产生回路），根据 14 脚脉冲 变化，来回冲放电而产生锯齿波，送到 LM339-10 脚。此脉冲变化与 14 脚脉冲变化相同步，从而使驱动波形驱动 IGBT 导通／截止和线盘电压波形相同步。另一端通过电阻 R412 耦合送入 CPU，作为检锅信号反馈端；此端又作检 锅试探脉冲输出，由单片机发出一个宽度为 6us 的脉冲通过 R412 送入电容 C403,振荡起振，送入到 LM339-10 脚， 与 PWM 比较，输出驱动信号波形。（波形如下图） 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 12 - of 23 10 脚波形 6us 试探脉冲 (10) 脉冲调制电路 电路图中是一个简单的 RC 积分电路，所谓 PWM 即脉宽调制方波，PWM 是由单片机输出与电流负反馈信号共同 决定的，通过改变 PWM 的占空比，来改变电容 C404 上的直流电位，此直流电位的高低决定着 IGBT 导通时间的长短， 即决定着机器的输出功率。逻辑关系是：此电位越高，IGBT 导通的时间越长，机器的功率越大，低则相反。LM339-11 （PWM）＞LM339-10 时，比较器的输出相当于开路，通过外接或内部上拉电阻，可以得高电平，从而驱动 IGBT 导 通，当 LM339-11（PWM）＜LM339-10 时，比较器的输出口相当于接地，输出为低电平。 (11) 上电延时保护电路 通电的瞬间，振荡整流桥堆整流出 310V 左右电压，通过电阻 R209/R210 降压后，二极管 D205 振流，加一个 电压给三极管 Q201 的基极，使三极管导通，将驱动信号拉低，从而保证由于通电瞬间，CPU 未稳定工作时，送出 高电平信号，而驱动 IGBT 导通，造成爆机。通电瞬间后，电压稳定，D205 处于截止状态。 a) 反压保护电路 IGBT 的耐压值是 1200V。电磁炉工作在 LC 谐振状态，即在 IGBT 关断时在 IGBT 的 D 极会参生很高的电压，为 防止此高电压击穿 IGBT，所以引入 IGBT 的过压保护电路,限制 IGBT 工作时的反向电压不超过 IGBT 的最大耐压。 根据设计要求，当 IGBT 的 D 极电压高于 1050V 时，LM339 的 2 脚输出低电平，从而降低了脉宽调制 PWM 的电压， 缩小 PWM 的宽度，达到保护 IGBT 的目的。（如下图） b) INT 中断 当电网上有浪涌时，此浪涌信号到达浪涌比较器的触发端，引起此浪涌保护比较器的输出端发生翻转，产生中断， CPU 响应该中断，进入浪涌中断服务程序，程序执行关功率，新检锅启动加热，恢复原状态；如在延时期间再次生 生浪涌有，则延时时间顺延，不再执行检锅。若浪涌持续，则会出现间歇加热或不加热情况。也就是当 D206 导通 后，Q200 截止，Q201 导通，从而拉低驱动信号，保护 IGBT。如果浪涌断续过来，就会出现间断加热情况，此时可 断开浪涌检测保护，检测调试，是否为浪涌干扰导致间断加热，然后可作出相应维修，或断开浪涌，或通调整分压 电阻，来调整浪涌的保护电路灵敏度。 c) GJ 关机信号使能端 GJ 又名关机信号。静态时，CPU 至此 I/O 端口为低电平，Q200 是截止的，而 Q201 则是导通的，始终锁定驱 动信号为零。开机按功能键后，至此端口一个电压，使 Q200 导通，而使 Q201 截止，驱动信号可顺利通过，加到 IGBT 的驱动放大电路。 (15) 炉面测温电路 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 13 - of 23 5V 电源通过热敏电阻 RT1 与电阻 R504 串联分压后，取分压点电压值送入 CPU，根据此点电压变化，反映炉面 温度变化情况，实现炉面温度监测。 (16) IGBT 测温电路 5V 电源通过电阻 R505 与热敏电阻 RT2 串联分压后，取分压点电压值送入 CPU 的 17 脚，根据此点电压变化， 反映 IGBT 温度变化情况，实现 IGBT 温度监测及保护。 (17) 线盘测温电路 5V 电源通过电阻 R507 与热敏电阻 RT3 串联分压后，取分压点电压值送入 CPU，根据此点电压变化，反映 IGBT 温度变化情况，实现 IGBT 温度监测及保护。 (18) 风扇驱动电路 当 CPU 接到按键指令，执行加热程序，将 FAN 的 I/O 口至高电平，通过 R506 对 C515 充电,经过 R509 加到 Q501 基极，使 Q501 饱和导通，风扇形成通电回路，转动起来。当关机后，CPU 倒计时延时 30-120 秒后，至 FAN 的 I/O 为低电平，Q501 截止,风扇停转。 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 14 - of 23 4. ZH75507 显示板原理图：图 3 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 15 - of 23 5. ZH75703 显示板原理图：图 4 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 16 - of 23 四. 爆炸图 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 17 - of 23 五. 整机配件BOM 类别 序 号 物料编码 物料名称 规格/材料 台用量(个/ 台) 成品 类 1 103168 电磁炉 JYC-21CS21 1 台 1 20311594 上盖 21CS21/ABS/黑色 1 2 20311688 下盖 21CS21/PP/黑色 1 塑 料 件 3 20313901 胶塞 硅胶/调功率处用 1 1 20320538 电磁线盘 24 圈 22 股 8 根 U 型磁条 110uH/标准线盘 1 2 20320433 电源线 2*1.0mm2/10A/工具插头/有卡/黑色/螺丝固定/1.5 米 1 3 20320812 电风扇 DC18V/Φ116/弯叶/防油污 1 4 20321288 显示板 21CS21 1 5 20321357 主控板 JYCP-21T 1 6 20321407 热敏电阻组件 100K/3990/1%+硅胶垫＋硅胶套管＋塑料压片+高温 线带 2pin 插头防干烧热敏电阻组件 1 电气件 7 20321408 热敏电阻组件 100K±1%/硅胶支架 1 1 20370201 组合螺钉 M4*8 带平垫、弹垫,锁线盘引线和电源线 4 2 20370301 组合自攻螺钉 ST3*10 带平垫，锁风扇 2 3 20370401 大头自攻螺钉 ST4*14 锁线盘和散热片 4 4 20370501 盘头自攻螺钉 ST4*12 锁上、下盖 4 标准件 5 20370602 自攻螺钉 ST3*8 锁显示板\控制板\热敏电阻组件 9 1 20360405 橡胶支脚 Φ12/ф5/h9/黑色 4 2 20360591 操作面膜 21CS21 1 3 20360102 电源线扎线 黑色/16cm 1 4 20363322 显示板防尘盖 PET 吸塑/21CS21 1 5 20363205 不干胶贴纸 电磁灶 ROHS 标签 1 6 20363202 不干胶贴纸 90mm*15mm/电源线标识条(不用时请拔下电源插头) 1 其它 7 20360364 国产陶瓷板 270*265/黑色/金色葡萄叶图案/A 级板/2-R10 1 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 18 - of 23 类别 序 号 物料编码 物料名称 规格/材料 台用量(个/ 台) 1 20341187 外箱 22CS18/21CS18/21CS21/21CS52 3 台套/箱 2 203412123 彩盒 JYC-21CS21 产品+赠品 1 3 20342101 彩盒提手 通用 1 4 20342201 彩盒挡板 通用 1 5 20341374 电磁炉发泡件 21CS21 1 套 6 20341406 电磁炉塑料袋 410*550/PE/印警示语 ROHS 标识 1 7 20340786 说明书 21CS21 1 8 20341504 说明书塑料袋 210*140/PE/自封袋/印警示语 ROHS 标识 1 9 20340606 合格证 55*36/公司通用 1 包装件 10 20340501 保修卡 通用 1 1 413004 硅酮胶（黑色） 通用 10mL/台 2 413101 导热硅脂 通用 1.5g/台 3 412801 打包带 通用 4m/箱 4 410114 九阳封箱胶带 透明/有字/60mm*100m 新 LOGO，九阳小家电 4m/箱 5 410102 胶带 36/透明/无字 8cm/箱 6 410115 胶带 透明/无字/10mm*12.8m 2*6cm/台 7 413501 抹机水 普通 6mL/台 生产辅料 8 4102105 白粘条 34*5 1 1 100087 精铁锅 Φ320\搪瓷精抛(电木把手) 1 赠品 随机 2 100089 双环汤锅 409 材质/0.5mm/26cm 1 六. 故障及维修分析 1. 故障报警及解除说明： 故障代码用两位 8 字显示。当出现故障时，对应的故障代码 〖E?〗以亮 0.5 秒灭 0.5 秒的频率闪烁，蜂鸣器 以 1 秒响一次的频率进行报警，原来的功能灯仍然常亮，功率和温度指示不显示；E0-E7 故障只在工作状态才检测 和判定，在待机及关机状态不作判定；E8 故障在上电后的所有状态都要检测。 1）电磁炉在工作状态若检测到无锅具、锅具材质或尺寸不合适，马上关闭输出并不断反复检测锅具，同时数 码管显示“E1”，蜂鸣器以 1 秒/次的频率鸣叫。若锅具在 1 分钟内一直连续异常，则报警 1 分钟后自动关机；若 锅具情况在 1 分钟内恢复正常，自动退出故障报警状态，恢复原来工作状态。 炒菜、爆炒功能下前 6 秒不显示 E1 不报警。功率指示灯不显示。 2）IGBT 过热（炉内超温）报警：当 IGBT 过热（超过 105±5℃）时，关闭输出，数码管显示“E2”，蜂鸣器以 1 秒/次的频率鸣叫。该报警状态不能自动退出，需手动关机才能退出报警状态。待温度恢复正常，手动开机工作。 3）过压、欠压故障报警：当电网电压异常时，机器马上停止加热，数码显示区显示故障代码（电网电压高于 285±5V 时显示过压故障代码“E3”，恢复值低于保护值 5V；电网电压低于 100±5V 时显示欠压故障代码“E4”，恢 复值高于保护值 10V），同时蜂鸣器以 1 秒/次的频率鸣叫，当故障状态持续机器将一直维持报警和 E?显示。当电压 恢复正常时，自动退出故障报警状态，恢复原来工作状态。 4）温度传感器开路、短路（过热）报警：传感器的开路，短路故障或相应的保护出现时，都不能自动退出报 警及保护状态，需手动关机才能退出① 当 IGBT 温度传感器出现短路故障时，报警显示及处理与 IGBT 过热相同； 机器延迟 2 分钟才检测传感器是否开路，当检测到传感器开路后，立即关闭输出并报警，数码显示 E2；② 陶瓷板 温度传感器出现短路故障时，报警显示及处理与锅具过热（干烧）保护相同；机器延迟 2 分钟才检测传感器是否开 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 19 - of 23 路，当检测到传感器开路后，立即关闭输出并报警，数码显示 E5；③ 线盘传感器温度过高或短路故障时，马上关 闭输出并报警，数码显示 E7；机器延迟 2 分钟才检测传感器是否开路，当检测到传感器开路后，立即关闭输出并 报警，数码显示 E7； 5）锅具过热及防干烧保护：当陶瓷面板过热或锅具发生干烧情况时，关闭输出，数码显示区显示“E6”，同时 蜂鸣器以 1 秒/次的频率鸣叫。该报警状态不能自动退出，需手动关机才能退出报警状态。 6）内部电路故障报警：当内部电路出现故障无法正常工作时，数码显示区数显示“E0”，同时蜂鸣器以 1 秒/ 次的频率鸣叫。当出现 E0 时，蜂鸣器报警，继续检锅，检锅每 2 秒 1 次，检锅 10 次后若有锅则起功率加热，若无 锅则停止检锅，继续报 E0，直到关机。 7）按键误动作保护功能：在任何状态下，当机器识别到某一按键连续闭合 1 分钟时，数码管显示“E8”， 按 上述方式进行报警，不能自动退出报警状态，需拔掉电源线才能退出报警状态。在调节时间时，可能长按【+】或 【-】键， 但超过 1 分钟仍然需要报警。 8）关机后延时散热功能：关机后，散热风扇自动延时散热 1 分钟。 9）风扇采用智能风扇方案。 10）功能、性能须满足九阳股份有限公司的《电磁炉企业内控标准》。 11）除自动功能外，其余功能都必须执行 2 小时无按键自动关机保护。出现此保护后，无任何显示报警 10 秒 后自动关机。 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 20 - of 23 2. 维修分析 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 21 - of 23 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 22 - of 23 家电维修资料网 www. 520101. com 返回目录 九阳股份有限公司 技术支持及质量推进部 - 23 - of 23 七. 关键点测试数据 家电维修资料网 www. 520101. com
