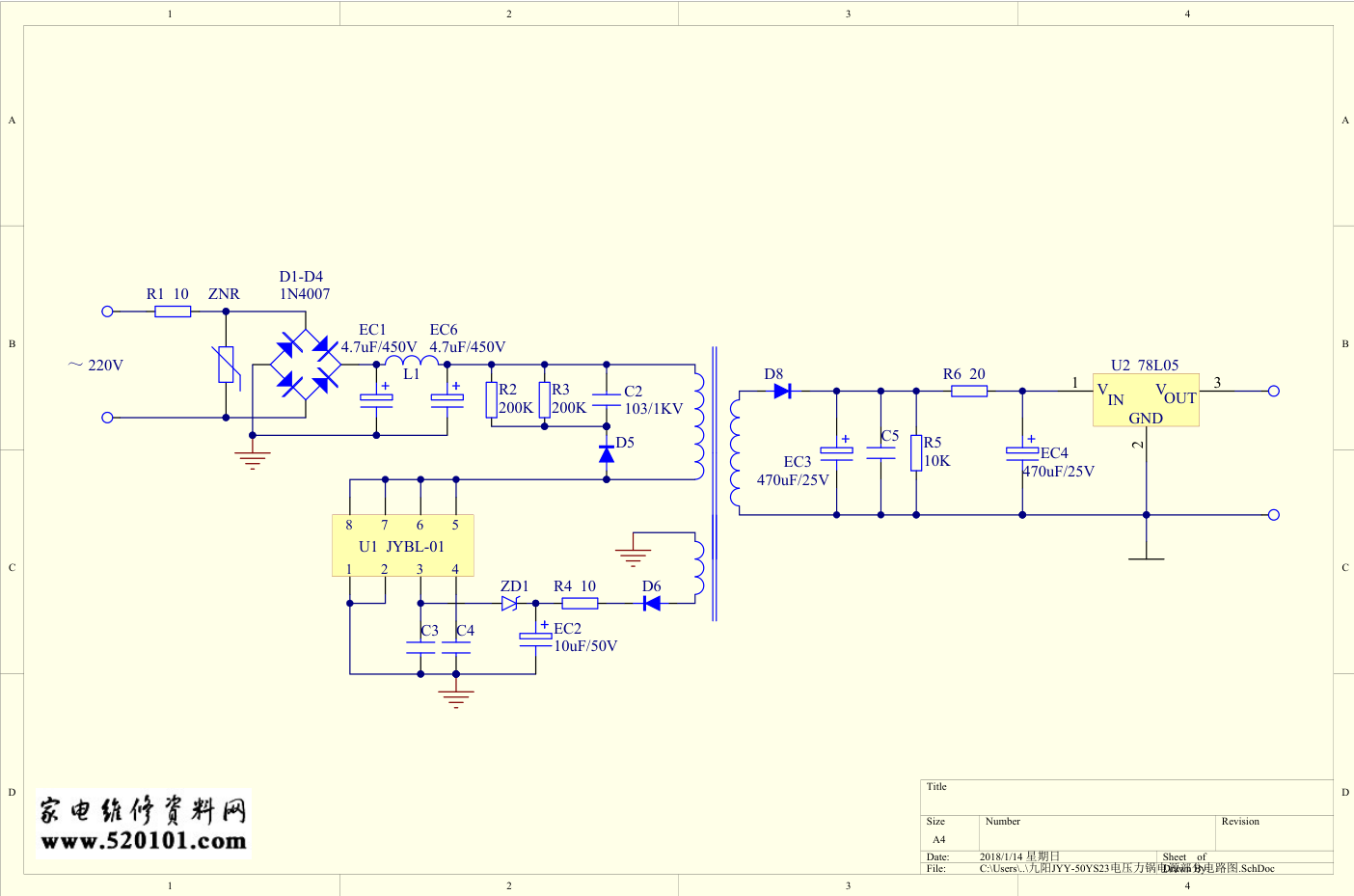

九阳JYY-50YS23电压力锅电源板电路图
1 1 2 2 3 3 4 4 D D C C B B A A Title Number Revision Size A4 Date: 2018/1/14 星期日 Sheet of File: C:\Users\..\九阳JYY-50YS23电压力锅电源部分电路图.SchDoc Drawn By: D1-D4 1N4007 4 3 2 1 5 6 7 8 U1 JYBL-01 ZNR EC1 4.7uF/450V EC6 4.7uF/450V L1 R1 10 R2 200K R4 10 R6 20 R3 200K R5 10K ～ 220V C2 103/1KV D5 C4 C3 ZD1 D6 EC2 10uF/50V D8 EC3 470uF/25V EC4 470uF/25V C5 1 2 3 V V GND IN OUT U2 78L05
